粉末涂料的制作工艺内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

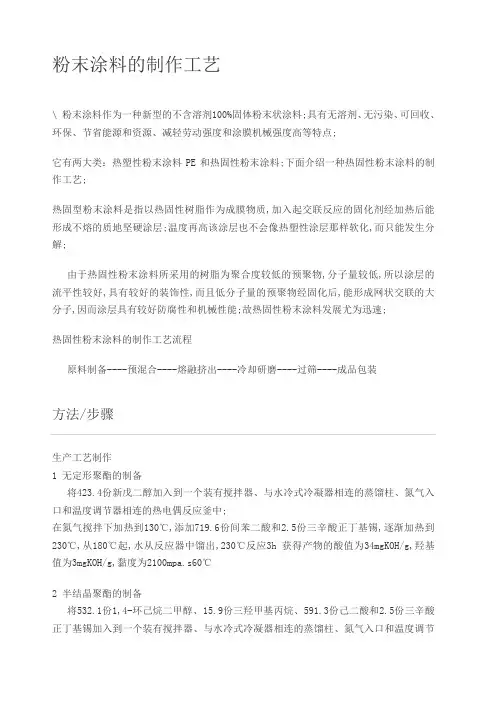

粉末涂料的制作工艺
|
\ 粉末涂料作为一种新型的不含溶剂100%固体粉末状涂料。具有无溶剂、无污染、可回收、环保、节省能源和资源、减轻劳动强度和涂膜机械强度高等特点。它有两大类：热塑性粉末涂料（PE）和热固性粉末涂料。下面介绍一种热固性粉末涂料的制作工艺。
热固型粉末涂料是指以热固性树脂作为成膜物质，加入起交联反应的固化剂经加热后能形成不熔的质地坚硬涂层。温度再高该涂层也不会像热塑性涂层那样软化，而只能发生分解。
由于热固性粉末涂料所采用的树脂为聚合度较低的预聚物，分子量较低，所以涂层的流平性较好，具有较好的装饰性，而且低分子量的预聚物经固化后，能形成网状交联的大分子，因而涂层具有较好防腐性和机械性能。故热固性粉末涂料发展尤为迅速。
热固性粉末涂料的制作工艺流程
原料制备----预混合----熔融挤出----冷却研磨----过筛----成品包装
方法/步骤
1
生产工艺制作
1 无定形聚酯的制备
将423.4份新戊二醇加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。
在氮气搅拌下加热到130℃，添加719.6份间苯二酸和2.5份三辛酸正丁基锡，逐渐加热到230℃，从180℃起，水从反应器中馏出，230℃反应3h 获得产物的酸值为34mgKOH/g，羟基值为3mgKOH/g，黏度为2100mpa.s(60℃)
2
2 半结晶聚酯的制备
将532.1份1,4-环己烷二甲醇、15.9份三羟甲基丙烷、591.3份己二酸和2.5份三辛酸正丁基锡加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。
在氮气搅拌下加热到140℃，此时水开始馏出，逐渐加热到220℃。
当在大气压下蒸馏停止后，加入1.0份亚磷酸三丁酯和1.0份三辛酸正丁基锡，并逐步加6.67kpa的真空，在220℃下，反应5h。
获得产物的酸值为22mgKOH/g，羟基值为3mgKOH/g，黏度为6500mpa.s(220℃)
3
3 丙烯酸共聚物的制备
将80份乙酸正丁酯加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。加热并持续搅拌，同时用氮气吹扫。在125℃时，215min内加入0.8份叔丁基过氧化苯甲酸酯在20份乙酸正丁脂中的混合物。在开始5min后加入22份苯乙烯、24份苯甲基丙酸缩水甘油酯、40份甲基丙酸甲酯，总反应时间为315min。
在蒸出乙酸正丁酯后，得到丙烯酸共聚物的ICI200℃黏度为1600 mpa.s
4
4 合成
将以上产物加入固化剂和颜填料干混，然后用双螺杆挤出机在85℃熔融均化，冷却，加入研磨机中研磨，随后将粉末根据粒径要求进行过筛，包装。
粉末涂装是一种干燥的施工工艺。带静电的颜料与树脂的微粒喷涂到接地部件上，带电粉末就附着在部件的表面直至在固化箱中熔融并形成平滑的涂层。在粉末涂饰前，带涂饰部件首先要经过与液态涂装部件一样的预处理。通常情况下预处理工艺、涂饰工艺及固化工艺是连续进行的。 从根本上来看，粉末涂料的施用有两种常规工艺：静电喷涂工艺和流化床涂饰工艺。其他的涂饰工艺也有研究，如火焰喷涂、等离子枪喷涂、无空气热喷及电泳沉积等。但它们的应用远远不及静电喷涂和流化床涂饰工艺广泛。 静电喷涂工艺 粉末涂料静电喷涂技术采用的是粉末―空气混合物。在粉末进料斗中设置有一个小型的流化床以形成粉末―空气混合物。在某些情况下，进料斗的振动有助于防止粉末在进入输送线前发生堵塞或聚集。粉末通过一根软管被输送至喷枪中，喷枪的喷嘴由于高压直流电的输入而形成带电电极。 静电喷涂枪决定着粉末的喷涂方向，控制着沉积速度，控制着生成图案的尺寸、形状和喷涂密度，同时，喷枪也给正在喷出的粉末充电。喷枪可由手工操纵，也可固定在连续喷涂室的一侧或两侧而自动喷涂，或手工、自动来回交替进行喷涂。粉末涂料静电喷涂施工中使用收集器来回收过量喷涂的粉末。这些回收粉末的重新使用可大大提高粉末涂料的传输效率。 喷枪的设计有多种，各种设计的主要不同之处在于如何使粉末带上静电。在某些情况下，粉末是由于摩擦而带上静电的。这种方式的优点在于粉末可以自由地在零件全部表面上形成平滑的涂层。而且，对产品表面的凹处沉积也有改进。 涂层厚度依赖于粉末的化学性质、预加热温度和停留时间。对冷产品，厚度一般为1.5 - 5.0密耳(37.5 - 125 μm)。如果产品能稍稍加热，一次性喷涂厚度可达到20-25密耳(500 - 625 μm)。 流化床工艺 流化床涂装工艺是一个简单的浸涂工艺，有常规法和静电法。在常规流化床涂装工艺中，流化床就是一个带有多孔底板的槽罐，在多孔板下面不断充气使得低压气流均一地通过多孔板，不断上升的空气将粉末微粒围住并使其悬浮在气流中而形成粉末―空气混合物，这种粉末空气混合物就象正在沸腾的液体一样，如图1所示。将预先加热到粉末熔融温度以上的制品浸渍到流化床中，粉末熔化并形成连续涂层。采用高的传送效率，涂装过程中就不存在滴落现象，拖带现象也几乎没有。
喷塑工艺流程 一、前景 热固性粉末涂料作为高性能、低公害，少污染，省能源的新型涂料而崛起，已成为取代传 统的溶剂型涂料的主要产品之一。我国随着轻工，家用电器，电子仪表，汽车及防腐等行 业的发展和环境保护、节省能源、资源的需要，对热固性粉末涂料的产量、质量、品种等 要求与日俱增。我国的热固性粉末涂料，由六十年代初发展起来的环氧树脂粉末涂料，发 展到目前的环氧／聚酯粉末涂料、纯聚酯树脂粉末涂料、聚氨酯粉末涂料和丙烯酸粉末涂 料等。固化条件由原来的180℃，30分钟降低到180℃，10～15分钟，甚至更低的140℃，10～15分钟的热固性粉末涂料。同时由于粉末涂料质量的提高，使得粉末涂料在单位面积喷 粉量减少，在金属表面的沉积效应提高，粉末利用率大大提高，因此，回收和再 循环的额外投资大为降低。 我国的树脂生产企业，对发展热固性粉末涂料也作了应有的贡献，新型和专用树脂陆续投 放市场。特别是八十年代后期饱和羧基聚酯树脂的问世，使混合型聚酯／环氧粉末涂料来 取代部份环氧树脂粉末涂料得到了实现，此后热固性粉末涂料得到了迅速的发展，其主要 原因是因为具有较高的装饰性，特别适用于家用电器、仪器仪表等产品。我国目前粉末涂 料生产企业都设立了客户应用技术服务中心，建议各用户在使用各厂粉末涂料初期应咨询 工件预处理及施工应用方面的问题，因各生产厂的产品性能和固化条件有所不同，以保证 产品应有的特性。下面我们讨论有关粉末涂料的施工，工件预处理及施工工艺应用方面的 问题。https://www.doczj.com/doc/6310600756.html,']$^*}:[_`5W 使用热固性粉末涂料的优点 1，热固性粉末涂料喷涂工艺，节省工序，缩短加工周期，一般只需一次喷涂，厚度在 三30～500微米之间。 2，粉末涂料可回收，过筛后可循环使用。 3，粉末涂料带电性好，在金属表面的沉积效应高，到回收系统的量大大减少。
金属粉末涂料的分类及生产工艺
金属粉末涂料的分类及生产工艺 一、金属粉末涂料的分类 金属粉末涂料涂膜呈金属光泽，具有绚烂的多色效应以及突出的保护功能，为汽车、家电、仪器仪表等高档工业品提供了绚丽多彩的外观装饰。目前金属粉末涂料的分类主要根据涂膜外观效果、金属颜料种类或涂膜的功能来进行。 根据涂膜外观的平整度可以分为平面型和纹理型两大类产品。根据涂膜的外观光泽效果可以将平面型金属粉末涂料分为高光泽、闪光（多彩、随角异色）、金属效应几类，闪光及金属效应类产品目前已推广应用到高级轿车的面涂上；根据涂膜外观的纹理效果可将金属粉末涂料分为锤纹、砂纹、斑纹几类。 根据金属颜料的种类划分。目前市场能在粉末涂料上广泛应用的金属颜料基本就是铝粉、铜粉和锌粉，主要有德国爱卡（ECKART）、舒伦克（SCHLENK），英国的五星行（Wolstenholme）以及国内少数生产厂家，人们习惯按使用金属颜料相应地将粉末涂料区分为银粉（Al）、金粉（Cu）和富锌粉（也称锌基涂料、Zn）。 根据涂膜的功能主要分为装饰性与防护性两类，装饰性产品有普通装饰性和高装饰性；防护性则有耐候性及防静电（导电）类产品。 二、金属粉末涂料的生产工艺 粉末涂料涂膜金属效果的形成是通过加入金属颜料来实现的，加入的方式主要有两种：熔融挤出法和干混法，在实际生产中二者工艺又进行了不断的改进与完善。
2.1熔融挤出法 刚开始的金属粉末涂料基本是采用熔融挤出法进行生产的，与传统粉末涂料的生产工艺类似，在各种粉末涂料的原料中增添了金属颜料，然后高速预分散、熔融挤出、压片破碎、磨粉筛分，制得成品。该法工艺简便，金属颜料与粉末基料达到充分的混合与黏结，但由于工艺过程中存在着高温（130℃）挤出、高剪切粉碎，造成金属颜料表面的部分氧化、粒片变形或被粉碎，造成涂膜外观金属颜色灰暗甚至无金属效果。 为了提高涂膜外观效果，金属颜料生产商改进了颜料生产工艺，生产过程中采用惰性气体保护，对金属颜料粒子表面进行覆膜保护处理，显著提高了金属颜料耐高温耐腐蚀的能力；粉末制造商则在研磨成的粉末中再加入少量的金属颜料，然后进行简单干混处理，达到改进产品外观效果的目的。虽然各方都采取了努力，但最终适宜该法生产的只有少量金属粉末涂料产品，如闪光粉末涂料（微闪银效果）、锤纹粉末涂料。 2.2热混工艺 初期的干混生产工艺就是将金属颜料加入预先加工好的粉末状的基料中，使用高速混合设施进行充分混合分散后成为成品，该法的优点可以将金属颜料很好地分散而不破坏颜料粒子的形状，颜料片的漂浮与定向能力得到充分发挥，涂膜的金属效果突出。其明显不足是金属颜料粒子与基料粉末粒子两者的物性（如密度、形状）差别较大，且二者没有黏结吸附，在流化、喷涂带电、静电吸附的过程中产生分
粉末静电喷涂操作 (基本常识) 第一节粉末涂料的优越性 粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。 粉末涂料施工与传统的油漆施工相比较，有如下优点： 1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。 2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。 3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。 4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。 5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。 6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。 7、粉末涂料固化后的外观丰满度高，色泽柔和，令油漆类液态涂料经固化后的外观效果望尘莫及。 8、粉末涂料由于不含溶剂，固化过程中不易形成针孔和气泡，而液态涂料由于存在挥发性溶剂和稀释剂，固化过程中易生成针孔和气泡。 9、粉末涂料便于运输，不会渗漏和挥发，而液态涂料运输则很不方便，易渗漏和挥发，甚至可能燃烧爆炸。 10、粉末涂料的防腐装饰性好，生产综合成本低，油漆类液态涂料则无法与之相媲美。 正是由于上述诸多液态涂料所不具备的优点，粉末涂料在近二十年来在中国大地呈现欣欣向荣、蒸蒸日上的局面。但从科学的角度去分析，任何事物都有优点也有不足之处。粉末涂料在使用过程中仍存在换色困难、生产设备复杂、必须高温固化等缺点。这正是从事涂装行业的广大同仁需通过不断努力攻克的难题。 粉末涂料真正应用到工业和生产中在我国只有二十几年的历史，目前在生产工艺和施工应用方面均已趋于成熟。进入八十年代后期，在国内和国外掀起了一股“粉末热”，尤其在我国，近几年的粉末涂料年增长率曾超过25%，这在涂料史上是罕见的。国外先进工业国家由于起步早，基础好，目前以年增长率10—15%的速
粉末静电喷涂、油漆工艺技术及操作及热镀锌和冷镀锌的区别粉末涂装是近代涂装工业领域的一项新技术、新工艺，也是我国重点推广的新技术之一，应用于家电产品及其它领域，优越性十分明显。粉末涂装是高防护、高装饰的涂装方法，要得到满意的涂装效果，就必须对影响涂装效果的因素加以控制。 一、粉末涂料的优越性 粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。 粉末涂料施工与传统的油漆施工相比较，有如下优点： 1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。 2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。 3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。 4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。
5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。 6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。 7、粉末涂料固化后的外观丰满度高，色泽柔和，令油漆类液态涂料经固化后的外观效果望尘莫及。 8、粉末涂料由于不含溶剂，固化过程中不易形成针孔和气泡，而液态涂料由于存在挥发性溶剂和稀释剂，固化过程中易生成针孔和气泡。 9、粉末涂料便于运输，不会渗漏和挥发，而液态涂料运输则很不方便，易渗漏和挥发，甚至可能燃烧爆炸。 10、粉末涂料的防腐装饰性好，生产综合成本低，油漆类液态涂料则无法与之相媲美。 正是由于上述诸多液态涂料所不具备的优点，粉末涂料在近二十年来在中国大地呈现欣欣向荣、蒸蒸日上的局面。但从科学的角度去分析，任何事物都有优点也有不足之处。粉末涂料在使用过程中仍存在换色困难、生产设备复杂、必须高温固化等缺点。这正是从事涂装行业的广大同仁需通过不断努力攻克的难题。 二、喷涂施工过程中的主要设备
涂料生产机械设备现状分析 一、粉末涂料的生产设备 粉末涂料的制造过程，更接近于塑料加工工艺而不同于一般的涂料制作工艺，粉末涂料的制造技术是基于塑料和微粉化工业广泛使用的设备，因此、粉末涂料工厂的设计完全不同于一般的液体涂料。 粉末涂料的生产包括以合理的顺序连接的不同工段工作（包括预混合步骤的准备时间、主设备的准备时间和质量控制时间）。通常规模较小的粉末涂料工厂生产过程可以是不连续的，对于具有较高生产能力的工厂来说，通常是将各个单独的工序集合成连续的生产工艺。 图 1.1 描述了现代化工厂连续生产粉末涂料的设计示意图。分别称出各物料，然后投到预混器中进行予混合，混和均匀的物料再以均匀的速度进行挤出，在进入到粉碎机前，必须将挤出的物料冷却和破碎成粒状，最后的生产步骤包括粒子分级，并把超大的颗粒返回到粉碎机中循环使用。生产粉末的设备布置可以因生产线的产能和产品的类型不同而不同。 1.1 预混合 在热熔混合前、将粉末涂料的各种组分进行预混合是决不可忽视的重要过程，这个步骤对粉末涂料的性能起着决定性的作用。特别是那些用量很少的助剂和着色颜料，如果预混和不充分，是不能够在第二阶段的热熔挤出过程中得到补偿的。热熔挤出是一个连续的过程，在整个挤出过程中保证均一的喂料速度是保证产品质量的先决条件。如果第一步骤中的预混和不充分将导致涂膜组成不均一，从而造成涂层表面的流平不好、机械性能差、涂层表面颜色不均一、光泽度低、表面有缺陷等。 图 1.1 ：粉末涂料连续生产装置
一般来说粉末涂料的原料都是固体状的，只有当所需要混合的各种成分都具有同样的大小才能在预混合阶段获最好的效果，但这显然是不可能的，因为树脂和颜料两者的粒度差了几个数量级，少量的助剂，如流平剂或催化剂的加入，我们可以通过使用制作母料技术加以克服。 为了防止基料被过分粉碎，采取适当的混合时间是非常重要的。预混合后基料的理想粒度应该在 2 -4 毫米，如果颗粒太小，在挤出工序的喂料期间将倾向于流化，如果颗粒太大则需要增加功率才能使预混合料在混合机中流动。 混合机的选择依据是混合强度、换色频率、以及操作工艺是连续生产还是间歇生产，因为更换品种的清洁时间对整个生产操作至关重要，因此粉末涂料工厂生产的配方的品种也会影响混合机的选择。对于要经常换色的生产线，应首选高速预混合机或容器预混合机，因为他们很容易清洗且混和时间较短，只需 2 ～ 3 分钟，对于不经常换色的生产线，螺条混合机是很有优势的，它只要很低的投资，且每批产量大。 除操作工艺以外，为了制造一致性能的涂膜或对混合设备本身的损耗考虑，我们必然特别关注混合机的结构，混合机需要适当的构造设计。特别重要的提出是，在混合机工作期间，它可能会被突然的原因停止或者有意地停下来，检查运转过程。对于这种情况下驱动装置必须能承受满负荷反复起动这个最基本的要求。比较好的装配是直流电动机，它能比一般的正常起动提供2-3倍的附加扭矩。当这种驱动装置还不能满足要求时，可以使用带有不同直流驱动装置（如滑动环、液力联轴器和离心式离合器或者使用 V 形带传送的间接装置）。 目前常用的粉末涂料高速混合机是干法制粉工艺非常有效的混合设备，这个类型的典型款式是广泛使用的“ Mixaco ”容器混合机。这种类型的混合机用于快速混合，即粉末、球状颗粒、和含有填料的黏性液体、颜料或其他助剂，可在 10 秒到几分钟内完成混合。它的设计允许混合机头部容易为多个容器同时使用，每次一个。当需要频繁换色时，混合设备头部很容易且快速地被清理干净。混合转子以 5m /s 的圆周速度运转，也可生产双速型的混合机，转子的圆周速度分别为以 5m /s 和 10 m /s 。 预混合步骤的操作顺序是将一批物料加到容器中后，将容器推到混合头的下面，然后容器在气动作用下升高，并且根据容器型号由手动或气动作用促进夹具自动锁紧混合头。经由一个齿轮传动装置将头部反向装进容器中的混合位置，在这个位置中，头部视为混合室。混合转子设计在反向的操作位置，靠离心作用将材料抛到混合室中和容器壁上。当物料上升并接触到容器的倒转锥形区域时，会退到混合回转轴上。这个流动模式在几秒钟之内发生并且在混合周期内连续运转，因此能使物料混合均匀。计时混合周期完成之后，将混合机倾斜，卸下容器。混合机便可为另外的一个容器使用。 与缓慢运动的搅拌机相比，高速混合机有几个优点，使他们成为粉末涂料制造中非常诱人的混合设备。这种机器的一个显著特征是用非常短的混合时间便可达到极高的混合效果，甚至是少量的着色颜料亦可很容易地被预混合，并能被均匀地分散。因为快速混合作用有利于充分展色，为获得淡雅优美的色彩，可以降低所使用的颜料用量，从而能达到节约的目的。少量的液体也能被均匀分散，对于液体助剂来说就不需要再花昂贵的经费去制作母料。总之，可快速清洗、加上几个混合容器可公用一个混合头的优点，以及短的混合时间至少在预混和阶段消除了频繁换色所产生的问题。
粉末涂料知识概括 简介： 粉末涂料是一种新型的不含溶剂的100%固体粉末状涂料。具有不用溶剂、无污染、节省能源和资源、减轻劳动强度和涂膜机械强度高等特点。粉末涂料的含义不仅在于粉末涂料的产品为粉末状态的，即使在涂装过程也是以粉末状态来使用的，只有在烘烤成膜时它才有一个熔融形成液态的过程。粉末涂料是没有挥发分的，成膜物为100%的涂料，理论上产品的利用率近乎100%。由于没有液态介质的挥发，没有环境污染，具有良好的生态环保性；粉末涂料一次性就可形成较厚的涂层，具有极高的生产效率；粉末涂料的力学性能和抗化学腐蚀性能优异，具有优异的涂膜性能；粉末涂料的使用能够节约能源，节约资源，利用率可达99 %，使用安全，具有突出的经济性；因此，人们称粉末涂料是具有“四Ｅ”性的涂料。 分类： 粉末涂料以其主要成膜物质的性质再分成热固型和热塑型两类。组成：
粉末涂料没有溶剂，其组成结构比较简单，基本上可分为以下几种： 1、成膜物质树脂，它是涂料成膜的基础，又叫基料。树脂是黏结颜填料形成坚韧连续膜的主要组分。 2、助剂用以增加粉末涂料的成模性，改善或消除涂膜的缺陷，或使涂膜形成纹理。 3、颜料赋予粉末涂料遮盖性和颜色。 4、功能组分赋予涂膜某种特殊功能，如导电、伪装、阻燃等。 粉末涂料的成膜物质的性质决定了粉末涂料的主要性质和用途，人们选用合适的成膜物质以及相应的固化剂来满足不同环境下使用材料的涂装。 1. 粉末涂料助剂: 粉末涂料助剂是以增加粉末涂料的成膜性，改善或消除涂膜的缺陷，或是涂膜形成纹理的材料。助剂是起辅助作用的材料，粉末涂料的助剂大致分为以下几种： ⑴流平剂粉末涂料使用的流平剂是低表面张力的丙烯酸聚合物。
摘要：本文综述了使粉末涂料产品产生色差的主要原因。从粉末涂料的配方设计、原料选择、制造工艺，以及施工工艺等方面列出了解决色差问题的方法。 1 前言 涂料的主要功能，一方面是使涂装产品有良好装饰和美化作用；另一方面是提高涂装产品的防锈、防腐和保护等作用。粉末涂装也不例外，同样为这两个目的而进行的。粉末涂装的装饰和美化作用，很重要的因素是涂膜外观和颜色问题。一般来说，涂装产品颜色要求跟用户提供的色板或色卡始终保持一致，颜色的差异要达到用户允许的涂膜颜色色差范围内。特别是用不同批次粉末涂料喷涂的不同批次涂装产品之间；用同样批次的粉末涂料，涂装不同材质、不同形状、不同大小和厚度的工件之间的涂膜色差问题，都会影响最终组装产品的涂膜色差，最后影响到涂装产品的质量。 从粉末涂料的生产经验和粉末涂装厂的涂装经验说明，为了保证粉末涂装产品的色差，满足用户的要求，不能单靠粉末涂料制造厂或粉末涂装厂的某一方就能得到解决，必须生产和使用粉末涂料的双方密切配合才能满足涂装产品色差的要求。应该从粉末涂料配方设计和原材料的选择；粉末涂料制造工艺的严格控制；粉末涂装工艺的严格控制等三个方面共同配合才能克服涂装产品产生色差的问题。下面从生产实践中的体会，对上述三个问题谈谈我们的看法。 2 粉末涂料配方设计和原材料的选择 粉末涂料的配方设计和原材料的选择是影响涂装产品涂膜颜色稳定性的内在的根本因素。如果这一关没有把握好，那么粉末涂料的先天性不足，用后面的措施来弥补是很难解决的，甚至是无法弥补的。因此，这一问题放在首位去考虑，然后再考虑粉末涂料制造与涂装中需要解决的问题。 2.1 粉末涂料配方设计 粉末涂料的配方设计对粉末涂料涂装涂膜颜色的稳定性有重要的意义。 （1）首先在粉末涂料的配方设计中，因为颜料品种的选择对涂膜颜色的稳定性起到决定性的作用，所以必须考虑到粉末涂料的烘烤温度高，目前大部分粉末涂料的烘烤温度在180℃～200℃的特点，颜料的耐热温度必须达到这个要求。对于耐候性产品用的颜料，还要考虑到耐光性和耐候性的要求，最好颜料的耐光性等级达到7～8级（8级最好），耐候性等级达到4～5级（5级最好）的要求。对于室内用产品，还要考虑到涂装产品放在有阳光的仓库中，或暂时放在户外出厂前放置时产生涂膜变色影响色差等问题，因此，颜料的耐光性又不能太差。 其次是配方中的有些成分，例如树脂、固化剂和助剂等的热稳定性差时，在烘烤固化过程中也会使涂膜颜色不稳定，例如环氧和聚酯环氧粉末涂料中常用的环氧树脂、2-甲基咪唑、环眯多元羧
粉末涂料的制作工艺 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
粉末涂料的制作工艺 | \ 粉末涂料作为一种新型的不含溶剂100%固体粉末状涂料。具有无溶剂、无污染、可回收、环保、节省能源和资源、减轻劳动强度和涂膜机械强度高等特点。 它有两大类：热塑性粉末涂料（PE）和热固性粉末涂料。下面介绍一种热固性粉末涂料的制作工艺。 热固型粉末涂料是指以热固性树脂作为成膜物质，加入起交联反应的固化剂经加热后能形成不熔的质地坚硬涂层。温度再高该涂层也不会像热塑性涂层那样软化，而只能发生分解。 由于热固性粉末涂料所采用的树脂为聚合度较低的预聚物，分子量较低，所以涂层的流平性较好，具有较好的装饰性，而且低分子量的预聚物经固化后，能形成网状交联的大分子，因而涂层具有较好防腐性和机械性能。故热固性粉末涂料发展尤为迅速。 热固性粉末涂料的制作工艺流程 原料制备----预混合----熔融挤出----冷却研磨----过筛----成品包装 方法/步骤 1 生产工艺制作 1 无定形聚酯的制备
将份新戊二醇加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。 在氮气搅拌下加热到130℃，添加份间苯二酸和份三辛酸正丁基锡，逐渐加热到230℃，从180℃起，水从反应器中馏出，230℃反应3h 获得产物的酸值为34mgKOH/g，羟基值为3mgKOH/g，黏度为(60℃) 2 2 半结晶聚酯的制备 将份1,4-环己烷二甲醇、份三羟甲基丙烷、份己二酸和份三辛酸正丁基锡加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。 在氮气搅拌下加热到140℃，此时水开始馏出，逐渐加热到220℃。 当在大气压下蒸馏停止后，加入份亚磷酸三丁酯和份三辛酸正丁基锡，并逐步加的真空，在220℃下，反应5h。 获得产物的酸值为22mgKOH/g，羟基值为3mgKOH/g，黏度为(220℃) 3 3 丙烯酸共聚物的制备 将80份乙酸正丁酯加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。加热并持续搅拌，同时用氮气吹扫。在125℃时，215min内加入份叔丁基过氧化苯甲酸酯在20份乙酸正丁脂中的混合物。在开始5min后加入22份苯乙烯、24份苯甲基丙酸缩水甘油酯、40份甲基丙酸甲酯，总反应时间为315min。 在蒸出乙酸正丁酯后，得到丙烯酸共聚物的ICI200℃黏度为1600
涂料科普：金属粉末涂料概述(一) 2008/4/25/08:32 点击此处查看全部新闻图片 2金属粉末涂料的生产工艺 粉末涂料涂膜金属效果的形成是通过加入金属颜料来实现的，加入的方式主要有两种：熔融挤出法和干混法，在实际生产中二者工艺又进行了不断的改进与完善。 2 该法工艺简便，金属颜料与粉末基料达到充分的混合与黏结，但由于工艺过程中存在着高(130摄氏度)挤出、高剪切粉碎，造成金属颜料表面的部分氧化、粒片变形或被粉碎，造成涂膜外观金属颜色灰暗甚至无金属效果。为了提高涂膜外观效果，金属颜料生产商改进了颜料生产工艺，生产过程中采用惰性气体保护，·对金属颜料粒子表面进行覆膜保护处理，显著提高了金属颜料耐高温耐腐蚀的能力；粉末制造商则在研磨成的粉末中再加入少量的金属颜料，然后进行简单干混处理，达到改进产品外观效果的目的。虽然各方都采取了努力，但最终适宜该法生产的只有少量金属粉末涂料产品，如闪光粉末涂料(微闪银效果)、锤纹粉末涂料。
初期的干混生产工艺就是将金属颜料加入预先加工好的粉末状的基料中，使用高速混合设施进行充分混合分散后成为成品，该法的优点可以将金属颜料很好地分散而不破坏颜料粒子的形状，颜料片的漂浮与定向能力得到充分发挥，涂膜的金属效果突出。其明显不足是金属颜料粒子与基料粉末粒子两者的物性(如密度、形状)差别较大，且二者没有黏结吸附，在流化、喷涂带电、静电吸附的过程中产生分离，造成涂膜外观色泽不一，回收粉因金属颜料含量明显增加而难以回收再使用，普遍还存在喷枪枪头积粉、放电击人、烧枪等其他问题。 上述问题促进了干混设备与干混工艺的改进与完善，针对颜料片与基料粉末颗粒分离的问题，技术人员开发了加热混合(热混技术也称邦定技术)的生产工艺，就是将金属颜料与粉末基料加入混料罐(釜)中，往夹套中通入热水或热油对罐(釜)体加热，边混合分散边对材料进行加热，同时采用惰性气体保护措施，在一定的温度下(50～60℃)粉末基料粒子表面逐渐软化并与金属颜料片产生黏附，黏结一定时间后，将物料冷却至常温，然后进行粉体处理，筛分即得成品。因材料系统有别，不同厂家采用的热混工艺与热混设备有不同，但热混制得的金属粉末涂料产品其涂膜外观效果都有显著改善。 目前热混工艺逐渐臻于成熟，能生产出众多的金属粉末涂料产品，涂膜装饰效果五光十色，应用的范围十分广泛，市场上的销量与日俱增。 3金属粉末涂料的基本配方设计 金属粉末涂料配方设计涉及的因素很多，主要有产品金属色泽(金属颜料品种)、涂膜美术效果(平面或纹理)、生产工艺(挤出或干混)、固化条件(烘箱或烘道、常温或高温喷涂)，上述任一条件的变化都需要对原有配方进行重新设计，一些关键助剂的取舍与用量大小也显著影响着涂膜的外观效果。在此介绍一下热混工艺的金属粉末涂料的基本配方。热混工艺的金属粉末涂料有个共同特点，就是配方设计分为两个部分：基料配方与干混配方。基料配方主要是树脂、固化剂、流平剂、普通颜填料、常用助剂等，根据产品要求进行材料品种的取舍及用量的调整，有高光类基料、斑纹基料、砂皱基料，将基料部分的原料按配方要求称取后进行高速预分散、熔融挤出、压片破碎、磨粉筛分，制得基料粉末。 干混配方是将金属颜料和各种助剂与基料粉末按比例设计，生产时按配比称取物料，按各类产品设计的工艺参数和流程进行投料、混合、加热、黏结、冷却、粉体处理及筛分等生产操作。 由于该类工艺生产的金属粉末涂料品种众多，仅选择目前用途较广的高光类、效应类、斑纹类、砂纹类进行介绍，典型配方见表1。高光类产品基料配方与常规的高光粉末产品配方相比，只是在颜填料的用量上有些区别。在基料配方中可以添加一定量的颜填料并能保证涂膜良好的镀铬效果，l，另外为提高金属漂浮效果，基料中还可以加入黏度调节剂，如701增亮剂、W一1等；干混配方中一般只有一种金属颜料，要求漂浮性能优异，如爱卡的ChromaluxIV、PC100。效应类产品与高光类产品比较，只是基料配方可以设计得更加多样化，其借助花色多、成本低、质量稳定的优势占据了主要的金属粉末涂料应用市场。 斑纹基料配方中最明显的特点是没有流平剂。其中基料黏度的调节十分重要，因为控制黏度有利于金属颜料的上浮也有利于斑纹剂发挥扩散作用，从而
火力发电厂基本生产过程 第一部分 概 述 以煤、石油或天然气作为燃料的发电厂统称为火电厂。山东省的电厂95%以上是火力发电厂。 1、火电厂的分类 （1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂 ②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂 ③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂； ④余热发电厂，即用工业企业的各种余热进行发电的发电厂。此外还有利用垃圾及工业废料作燃料的发电厂。 （2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。 （3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂； ②热电厂，即同时向外供应电能和热能的电厂。 （4）按发电厂总装机容量的多少分类：①小容量发电厂，其装机总容量在100MW 以下的发电厂； ②中容量发电厂，其装机总容量在100～250MW 范围内的发电厂； ③大中容量发电厂，其装机总容量在250～600MW 范围内的发电厂； ④大容量发电厂，其装机总容量在600～1000MW 范围内的发电厂； ⑤特大容量发电厂，其装机容量在1000MW 及以上的发电厂。 （5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa （40kgf ／cm 2 ）、温度为450℃的发电 厂，单机功率小于25MW ；地方热电厂。 ②高压发电厂，其蒸汽压力一般为9.9MPa （101kgf ／cm 2 ）、温度为540℃的发电厂，单机功率小于100MW ； ③超高压发电厂，其蒸汽压力一般为13.83MPa （141kgf ／cm 2 ）、温度为540／540℃的发电厂，单机功率小于200MW ； ④亚临界压力发电厂，其蒸汽压力一般为16.77MPa （171 kgf ／cm 2 ）、温度为540／540℃的发电厂，单机功率为30OMW 直至1O00MW 不等； ⑤超临界压力发电厂，其蒸汽压力大于22.llMPa （225.6kgf ／cm 2 ）、温度为550／550℃的发电厂，机组功率为600MW 及以上，德国的施瓦茨电厂。 （6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂； ②孤立发电厂，是不并入电网内，单独运行的发电厂； ③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相 连）。 2、火电厂的生产流程及特点 火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。整个生产过程可分为三个阶段： ① 燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统； ② 锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统； ③ 由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电气系统。 其基本生产流程为： 整个电能生产过程如图1 与水电厂和其他类型的电厂相比，火电厂有如下特点： 燃料燃烧的热能 锅炉 高温高压水蒸汽 汽轮机 机械能 发电机 电能 变压器 电力系统
第二讲粉末涂料的涂装工艺 1 概述 1.1 粉末涂料涂装发展史 粉末涂料是一种固体份100%的、以粉末涂料形态进行涂装形成涂膜的涂料。它与一般溶剂型涂料和水性涂料不同，不是使用溶剂或水作为分散介质，而是借助空气作为分散介质。 40年代随着石化工业行业的迅速发展，聚乙烯、聚氯乙烯、聚酰胺等热塑性树脂产量快速增长，人们开始研究将树脂熔融涂敷于金属表面，因此相继出现了辊涂、散布和火焰喷涂等工艺方法。1952年联邦德国的Gemmer发明了流化床涂敷法，粉末借助空气动力在专门的容器内流动游浮，具备了液体特性，从而连续自动地在预热工件表面熔融涂敷上一层致密光滑的涂层。当时应用的树脂主要是热塑性树脂。热固性环氧树脂问世后，流化床涂敷工艺开始进入实质性发展阶段，在电气绝缘和化工防腐领域中获得了工业化应用。 1964年shell公司开创了现今粉末涂料行业广泛使用的熔融挤压法粉末涂料生产技术。使粉末涂料的生产实现连续化，走上了工业化生产道路。1962年法国Sames公司研究成功粉末静电喷涂装置，首次实现了粉末在预热工件表面的静电涂装，它为粉末涂装技术的快速推广应用奠定了基础。表1反映了世界粉末涂料应用增长的状况。其增长率约为整个涂料行业增长率的2倍。 我国最早研究粉末涂装技术的单位是广州电器科学研究所。该所于1965年首先研制成功环氧绝缘粉末和流化床涂敷电机铁芯工艺和设备，并在常州绝缘材料厂建立环氧绝缘粉末生产线。70年代中期到80年代初是我国粉末涂装技术研发的高峰期。各部委所属企事业单位都取得了丰硕科技成果，为迎接我国第一次粉末涂装技术应用的高潮作好了准备。化工部涂料工业研究所开发了粉末涂料流平剂和装饰型环氧粉末涂料；电子工业部738厂、航空工业部345厂在国内率先建立了粉末静电喷涂流水生产线，对电子产品和洗衣机的壳体实施粉末静电涂装的规模生产。航空工业部贵阳电机厂与国际同步研制成功静电流化床用于电机铁芯的静电粉末绝缘涂敷并投入批量生产。改革开放加速了我国粉末涂料行业的发展，粉末涂料产量直线上升，迅速占领了洗衣机、电冰箱、空调机、微波炉、电风扇等市场。表2为我国历年来热固性粉末涂料产量的估计值。 90年代国内已经形成以下品种的粉末涂料：装饰型环氧粉末涂料、绝缘型环氧粉末涂
用静电粉末喷涂设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的最终涂层。 下面来讲一下静电粉末喷涂的工艺流程。 1、前处理 目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”或“铬化层”。主要工艺步骤：除油、除锈、磷化（铬化）、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜（铬化膜），既能防锈又能增加喷塑层的附着力。 常见前处理有浸泡式、喷淋式、瀑布式三种，浸泡式需要多个浸泡槽；喷淋则需要在喷涂流水线上设置一段喷淋线；瀑布式为溶液直接从高处顺着工件流下。 2、静电喷涂 目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。 工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收。 3、固化
目的：将喷涂后的粉末固化到工件表面上。 工艺步骤：将喷涂后的工件至于200℃左右的高温炉内20分钟（固化的温度与时间根据所选粉末质量而定，特殊低温粉末固化温度为160℃左右，更加节省能源），使粉末熔融、流平、固化。 杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
粉末涂料的制作工艺内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
粉末涂料的制作工艺 | \ 粉末涂料作为一种新型的不含溶剂100%固体粉末状涂料。具有无溶剂、无污染、可回收、环保、节省能源和资源、减轻劳动强度和涂膜机械强度高等特点。它有两大类：热塑性粉末涂料（PE）和热固性粉末涂料。下面介绍一种热固性粉末涂料的制作工艺。 热固型粉末涂料是指以热固性树脂作为成膜物质，加入起交联反应的固化剂经加热后能形成不熔的质地坚硬涂层。温度再高该涂层也不会像热塑性涂层那样软化，而只能发生分解。 由于热固性粉末涂料所采用的树脂为聚合度较低的预聚物，分子量较低，所以涂层的流平性较好，具有较好的装饰性，而且低分子量的预聚物经固化后，能形成网状交联的大分子，因而涂层具有较好防腐性和机械性能。故热固性粉末涂料发展尤为迅速。 热固性粉末涂料的制作工艺流程 原料制备----预混合----熔融挤出----冷却研磨----过筛----成品包装 方法/步骤 1 生产工艺制作
1 无定形聚酯的制备 将423.4份新戊二醇加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。 在氮气搅拌下加热到130℃，添加719.6份间苯二酸和2.5份三辛酸正丁基锡，逐渐加热到230℃，从180℃起，水从反应器中馏出，230℃反应3h 获得产物的酸值为34mgKOH/g，羟基值为3mgKOH/g，黏度为2100mpa.s(60℃) 2 2 半结晶聚酯的制备 将532.1份1,4-环己烷二甲醇、15.9份三羟甲基丙烷、591.3份己二酸和2.5份三辛酸正丁基锡加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。 在氮气搅拌下加热到140℃，此时水开始馏出，逐渐加热到220℃。 当在大气压下蒸馏停止后，加入1.0份亚磷酸三丁酯和1.0份三辛酸正丁基锡，并逐步加6.67kpa的真空，在220℃下，反应5h。 获得产物的酸值为22mgKOH/g，羟基值为3mgKOH/g，黏度为6500mpa.s(220℃) 3 3 丙烯酸共聚物的制备 将80份乙酸正丁酯加入到一个装有搅拌器、与水冷式冷凝器相连的蒸馏柱、氮气入口和温度调节器相连的热电偶反应釜中。加热并持续搅拌，同时用氮气吹扫。在125℃时，215min内加入0.8份叔丁基过氧化苯甲酸酯在20份乙酸正丁脂中的混合物。在开始5min后加入22份苯乙烯、24份苯甲基丙酸缩水甘油酯、40份甲基丙酸甲酯，总反应时间为315min。
粉末涂料使用中的几点质疑 材料、能源、信息作为现代人类文明的三大支柱，推动着社会高速发展。近几十年来，新技术、新材料层出不穷，使得各行业发生了许多革命性的变化，粉末涂料作为最近几十年才发展起来的新型涂装材料，以其优异的性能和环保性，引发了涂装行业的一次革命，自粉末涂料诞生到现在一直处于高速发展阶段。粉末涂料理论是建立在高分子物理、高分子化学、静电理论等基础上的新学科，在很多方面还不成熟，现有的理论对有些现象还不能充分解释，有些概念还处在不断更新和发展阶段，有的问题还只限于定性讨论。而在生产和使用领域人们虽然积累了很多经验和技巧，喷涂工艺日趋成熟，但很多方面还存在误区，如何合理选择粉末、正确使用粉末已成为涂装行业的重要课题，本文质在提出一些存在争议或多数人感到模糊的论题，并愿与业界人士共同探讨。 1. 粉末涂料的带电机理 静电理论是粉末涂料喷涂的基本理论，按静电产生方式分为电晕枪和摩擦枪。电晕带电是电晕喷枪喷涂的理论基础，其原理是：利用电极电离空气，然后使附近通过的粉末粒子带电，具体方法是在喷枪的枪管末端设置电极，并加以高压，电极的作用在于使位于枪头附近的空气分子电离成带电离子云，粉末涂料在供粉器内经流化与空气形成混合气粉，通过软管送往喷枪均匀喷出，粉体在经过喷枪头离子云时变会吸取负离子，因而带负电，喷枪与工件之间形成电场和电力线，在库仑力的作用下，带有负电的粉体粒子会被基材（已接地）上的正电所吸引，在压缩空气推力和库仑力作用下，飞向工件，而使粉末粒子附着在基材表面上。 还有一部分学者认为，粉末在喷枪头部并没有带电，而是被极化，变成偶极子，在电场中运动并到达工件表面，偶极子在表面首位相接，致密地吸附在工件上，这种说法的根据是：把喷枪喷出的粉末收集在绝缘的容器内，检测其带电程度，发现粉末并不带电荷。这种理论对工件接地不能很好地解释。 虽然静电喷涂理论还有很多争议，但是静电喷涂毕竟已经在粉末涂装行业应用了几十年，并且是目前使用最广的喷涂方法，随着人们认识的不断提高，静电理论的不断完善，很多现象可以得到完美的解释。 2. 内在质量与外观 涂料涂装的主要目的有两个：装饰和保护，装饰是外在质量，保护是内在质量，内在质量决定外在质量，如果涂层的保护功能都失去了，也就谈不上装饰了。同时，对不同的工件侧重不一样，如：管道防腐粉末涂料主要强调防腐性，对流平、颜色、光泽要求不严格，而家电、家具等用品则较侧重于装饰性，力求有一个比较漂亮的外观。而对大部分喷涂的工件，对装饰和保护都同等重要，因为粉末涂料的各种指标之间有着密切关联，如硬度与韧性、附着力与抗冲击性、流平与边角覆盖、施工性与涂装效果等，如果过分强调某一指针，而忽视总体性能指标，则会造成顾此失彼，得不偿失。 1）流平与边角覆盖
[火力发电厂基本流程]火力发电厂建设流程火力发电厂基本流程 一、概述 电力工业的能源主要是水能、燃料热能和原子能。利用燃料热能发电的工厂叫火力发电厂。图1-1-1是火力生产过程和主要设备示意图。 图1-1-1火力生产过程和主要设备示意 图发电厂的设备主要由锅炉、汽轮机、发电机、凝汽器、水泵等组成。主要生 产过程是，锅炉中的水吸收燃料燃烧时放出的热量，变成具有一定压力和温度的蒸汽送入汽轮机。在流经汽轮机时，通过喷嘴降低压力和温度，提高蒸汽流动速度。这种高速的蒸汽流冲动汽轮机转子上的叶片旋转，并带动同一轴上的发电机转子旋转而发出电来。做完功的蒸汽送入凝汽器中被凝结成水（或送至热用户），然后由给水泵提高压力后再送回锅炉继续加热，进行往复循环。
由此可见，电能的生产过程是一系列的能量转换过程。即在锅炉内把燃料的化学能转变成蒸汽的热能；在汽轮机内把蒸汽的热能转变成轴旋转的机械能；在发电机内把机械能转变成电能。参与上述能量转换过程的工质是水和蒸汽。 二、热交换 热交换就是由于温差而引起的两个物体或同一物体各部分之间的热量传递过程。在发电厂中，热交换的好坏直接影响着发电厂的经济性。热交换一般通过热传导、热对流和热辐射三种方式来完成。 1、热传导（导热）是指直接接触的物质各部分分子间进行热量传递过程。 2、热对流是指流体各部分发生相对位移而引起的热量交换。这种换热方式只能在液体和气体中进行。在发电厂中，无论是液体还是气体，在流动时均与固体壁面接触，且进行热量交换，我们把流体与壁面间的热交换过程称为对流换热。 3、热辐射
前面谈过的热传导和热对流都是在物体或物质中进行的热量交换。在实际生活中常遇到无需两物体接触就可进行换热的情况。如衣服湿可放在炉旁烤一会就干了，夏天在烈日下站一会儿就热的受不了等，产生这些情况的原因是有热射线的作用，热射线传播热能的过程叫做热辐射。实验证明，一切物质只要其温度高于绝对零度，总是随时随地的向其周围发射辐射能，物体的温度越高，辐射能越大。任何物体在向其周围发射辐射能的同时，也在不断的吸收其他物体来的辐射能，物体的吸收能力越强，其辐射能力也越强。 在发电厂中比较典型的辐射换热，如炉膛中，炽热的煤粉与水冷 壁之间的热交换，高温烟气与过热器外管壁之间的热交换等。 内容仅供参考
