山东力创电测量产品及热量表与浙大中控采集器在大型公
建系统中的结合应用
第1章系统组成方式
1.系统结构
系统采用分散、分层、分布式结构设计，按间隔单元划分、模块化设计，整个系统分为三层：现场监控层、网络通讯层和系统管理层。
1.1 现场监控层：所有监控单元相对独立，按一次设备对应分布式配置，在开关柜回路内就地安装力创公建电计量模块EDA9033、EDA9011
或电测仪表EX8、EX8-33、EX8-11系列，完成保护、控制、监测、用电计量和通信等功能，同时具有动态实时显示开关设备工作状态、运行参数等功能。监控单元与开关柜溶为一体，构成智能化开关柜，经RS485通信接口接入现场总线。
1.2网络通讯层：完成监控层和管理层之间的网络连接、转换和数据、命令的交换，包括以太网关、以太网交换机、光纤收发器、光纤交换机以及路由用的光缆、通讯电缆等，根据每个项目的实际情况，设计相应的网络结构，配备相应的通讯设备。
对于单个配变室的系统，采用现场总线和以太网的网络组织形式。
对于多个配变室的系统，采用光纤通讯网络与现场总线、以太网相结合的网络组织形式，其中站站之间光线星型网络或光纤冗余环形网络，站内采用现场总线和以太网的网络。
1.3系统管理层：本系统以先进可靠的数据采集传输技术和功能丰富的软件平台作为核心，软件平台能并发接收来自能耗采集终端的海量能耗实时信息，在高效存储的同时，通过实时计算引擎进行能耗实时分析计算，实现能耗折标计算、单位面积能耗分析、能耗分项、分类统计、对比分析等实时信息处理，为建筑能耗监测应用系统提供精确、统一、丰富的能耗实时数据源。
第2章硬件介绍
§2.1 建筑能耗采数据集器
本系统采用WNC系列能耗采集器作为建筑能耗数据采集系统的核心设备。
§2.1.1 建筑能耗采集器特点
中控建筑能耗采集器，支持P645规约、ModBus、MeterBus传输标准，可通过485总线直接连接分布在建筑内的功能电表、水表、燃气表、流量计、积算仪等能耗计量表计，支持在无法布线时通过短距离无线通信批量集成能量计量表计。同时具备有线/无线数据远传功能，基于导则协议将数据主动实时地传输到建筑能耗监测中心。该设备方便安装，提供可视化的配置与集中管理功能，令系统的实施工作高效规范。
符合导则的标准化数据采集设备：提供完全支持《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输
技术导则》的标准化传输协议；
?大容量高可靠性：提供6个485接口，并发采集多种类型、
大量能量表计，1～2台设备即可完成一栋建筑的能耗采集工作；
?同时支持有线和无线传输：提供RJ45接口，支持WiFi，同
时提供GPRS/CDMA路由，可通过多种方式构建TCP/IP链路，采用有线或无线的方式稳定可靠地向中心传输实时计量数据；
?实时采集、本地记录、断点续传：主动并发采集传输方式，
内置大容量固态存储，实现对采集数据的长期本地存储；支持断点续传，在通讯中断期间的采集数据可自动恢复到中心；
?多中心数据上传功能：适合建筑能耗部级、省级、市级的多
级应用体系，设备支持多连接功能，可将数据同时发送到多个中心，简化多级中心构建，并利于实施方维护。
?数据采集器设备指标介绍
§2.1.2 力创电计量和热计量设备
EDA9033A EDA9033D EX8/EX8-33
产品概述

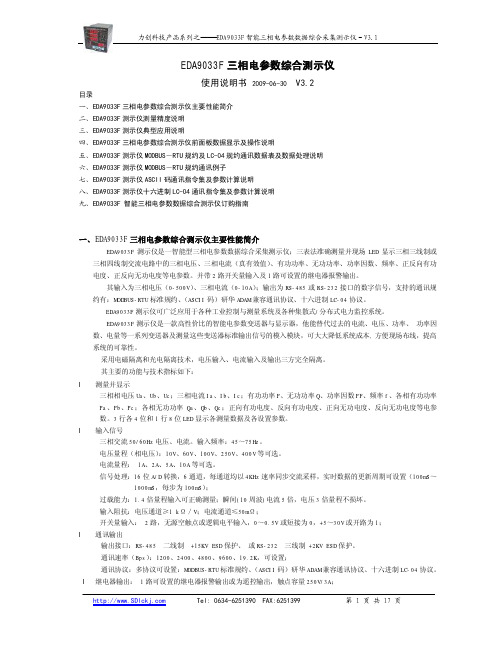

EDA9033系列智能三相电参数采集模块是一款智能型电参数采集
模块，采用6通道16位A/D转换以4KHz速率同步交流采样，三表法
准确测量3相3线或3相4线制交流电路中的三相电压、电流(真有
效值)，总的及各单相的有功功率、无功功率、视在功率、功率因数、
基波有功、谐波无功、基波无功，频率，正／反向有功电度、正／反
向无功电度等参数,支持标准MODBUS通讯协议。
可选配的I/O端口：2路开关量输入、2路继电器输出(可设置为
报警输出)、2路有功电能脉冲输出及1路4～20mA模拟量输出。
EDA9033系列智能电参数采集模块可替代的多个电参量变送器及模拟
量采集模块，广泛应用于各种工业控制与测量系统及各种集散式/分
布式电力监控系统、建筑能耗监测、设备能效检测等领域，可大大降
低系统成本，方便现场布线，提高系统可靠性。
产品功能与指标
◆电压量程(相电压)：50V，100V，250V，500V可选；
◆电流量程(内置互感器)：1A，5A，10A，20A；(外置互感器)：
50A,100A,300A,500A,800A,1000A(需定制)；
◆频率范围：45～75Hz；增强型的频率范围：5-80Hz；
◆测量精度：电压/电流精度：±(RD*0.1%+FS*0.1%)；其它电量精
度：±(RD*0.3%+FS*0.2%)；
◆数据更新周期：100ms～1000ms(每步为100ms，可设置)；增强型的数据更新周期：40mS～1000mS(每步为10mS)；
◆通讯接口：RS-485 二线制±15KV ESD保护或RS-232 三线制±2KV ESD保护；
◆通讯协议：MODBUS-RTU协议；
◆波特率(bps)：1200，2400，4800，9600，19200可设置；
◆通讯响应时间：<0.1S(典型)
◆继电器输出触点容量：3A/250V AC；
◆模块地址、波特率、电量底数、报警参数等均可通过通讯接口设定；
◆开关量变位与越限报警自动上传；
◆供电：DC 5V±5%或DC 10～30V,< 0.5W；
◆隔离电压;1000VDC；
◆工作温度：-20～+70℃；存储温度：-40℃～+85℃，相对湿度：≤90%不结露；
◆导轨式安装。
产品符合标准
力创能耗监测产品满足以下标准：
1、《国家机关办公建筑和大型公共建筑能耗监测系统相关技术导则》之：
《分项能耗数据采集技术导则》
《分项能耗数据传输技术导则》
《楼宇分项计量设计安装技术导则》
《数据中心建设与维护技术导则》
《建设、验收与运行管理规范》
2、《民用建筑能耗数据采集标准》
3、《供热计量技术导则》
4、《高等学校节约型校园建设管理与技术导则》
产品功能特点
力创产品不仅满足导则所要求的功能指标，且具有以下优势：
?性价比高：工业产品的品质，民用产品的价格。
?10年工业现场应用的品质验证，专业的能源计量器具制造商。
?计量精度高：电参数采集模块与互感器配对校准，整体电能精
度达0.5级。
?计量参数全：有功总功率、无功总功率、功率因数、有功电量、
各相功率，各相电流、各相电压，电压/电流不平衡，无功电
量、谐波含量、需量统计等，满足节能诊断的数据要求。
?体积小巧，导轨安装方便，无须外配箱体。
?组网方便，可选RS485有线通讯或433M射频通讯方式。
?产学研一揽子产品，满足个性化的产品选型，在大型公共建筑
能耗监测系统试点中应用广泛。
?全面技术支援。
?5年产品质保。
力创产品列表
LCR系列楼宇热能表
热能表概述
LCR系列热能表是山东力创有限公司针对我国采暖系统和水质自主开发、设计的一款新型计量产品，该产品拥有多项专利技术，其结构紧凑、外型美观、准确度高、性能优越，目前在国内已处于领先水平。LCR－DL系列楼宇热能表应用于以热（冷）水为传热媒介的热交换系统中，计量热（冷）水通过热交换系统所释放（或吸收）热量的仪表。适用于建筑集中供暖、中央空调和冷热联供等热量计量收费。
该热能表用于以热水作为传热媒介的采暖系统，计量热水通过进水管和回水管所释放（或吸收）热量的计量器具。该产品主要由配对温度传感器、流量计和积分仪组成。配对温度传感器测量进水与回水的温度，流量计测量流经管道的热水的体积，此两项数据被采集后送至积分仪计算出使用的热量，并显示出来。
产品主要特点
?冷／热量计量及显示；
?供、回水温度、温差测量及显示；
?流量测量及显示；
?累计流量计量及显示；
?运行时间记录及显示；
?电源状态自动监测；
?故障状态显示；
?故障状态记录及查询；
?满足CJ128-2007热能表设计标准；
?具有自我诊断、故障显示和断电数据保护功能，当热量表出现故
障时，显示故障代码并且自动保存当前数据，该故障信息可通过按键进行查询；
?进口Pt1000温度传感器，测量准确，经久耐用；
?流量计结构先进可靠、计量准确；
?数据长期存储不丢失；
?具有RS485、M-BUS、脉冲式等多种通讯功能；
?选用先进的多功能、超低功耗微处理器。从软、硬件设计两方面
采用优化措施，保证计算器长寿命低功耗稳定进行，并有很强的抗电磁干扰能力；
?超低功耗设计，内置进口锂电池工作寿命6年以上。
?采用全新防护设计，操作简单，安装、维护方便，具有防尘、防
潮、防水，防止人为破坏等功能；
主要技术参数
第3章建筑能耗监控集成方案
§3.1 数据采集方案
例如：如当前试点待实施建筑为一栋5层楼的建筑，建筑每层有4个电表和1个热量表需要接入，总共接入表计数量为25（数量取决建筑特征及监测细化程度，本系统不受采集点数量限制）个。考虑电计量模块采用MODBUS协议，热量表一般采用Meter-BUS协议或MODBUS 的RS485偶校验通讯，所以20块电表采用485总线连接到能耗采集器的串口1，5块热量表采用485总线连接到串口2。
对于楼层当中布线不方便的地方可以采用无线短距离通讯模块来替换485布线的方案，比如433模块LC-DT01或者zigBee模块LC-DT02或433M+zigBee模块LC-DT03。
§3.1.1 力创电计量热计量设备与采集器之间的通讯及数据传输方式无线内网、有线系统相结合方式数据采集、以太网方式数据
上传模式
本模式主要针对建筑物内计量仪表符合分项计量原则且计量仪表相对集中，但仍有部分计量仪表较分散的情况，本模式适合计量仪表部分集中，部分分散的既有建筑，能减少施工的复杂度，降低系统的运营费用。
有线方式数据采集、以太网方式数据上传模式
本模式主要针对建筑物内计量仪表符合分项计量拆分原则且完全集中的情况，本模式适合采集的计量仪表完全集中的既有建筑，能减少施工的复杂度，降低系统的运营费用。
无线内网方式数据采集、GPRS方式数据上传模式本模式主要针对建筑物内计量仪表符合分项计量拆分原则、计量仪表特别分散且采集终端无法直接连接INTERNET的情况，本模式尤
其适合计量仪表特别分散的既有建筑，能减少施工的复杂度，降低系统的运营费用。
力创电计量产品EDA9033A的MODBUS协议数据列表
表1：电能量寄存器地址和通讯数据表（功能码03H读、10H写）:
注:1、每个脉冲当量为：模块U0*I0*Ubb*Ibb/10800000度；即读取的数据值＊U0*I0*Ubb*Ibb/10800000 为实际的电度
数；
2、配置电量底数时的计算为：4字节配置数据＝需配置的电度数／（U0*I0*Ubb*Ibb/10800000）；
表2：模块测量电量寄存器地址和通讯数据表（功能码03H，只读）:
注：每个寄存器地址对应的数据为2个字节，所有数据为十六进制数，为其满量程的百分数；
