室外型一体化机柜
1范围
本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。
本标准适用于室外型一体化机柜的设计、生产、安装和验收。
由于环境和市政要求的特殊尺寸柜体，不在标准机柜规格考虑范围内。
2原则
室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短，整体负荷相对较小、设备功率密度不高的场景。
高温电池与室外型一体化机柜配合使用。
环境或市政对柜体规格有限制和特殊要求的场景，可特别定制。
3规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
4术语、定义和缩略语
下列术语和定义适用于本标准
4.1室外型一体化机柜
是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。其内部集成开关电源系统、温控设备、交直流配电，并能安装蓄电池、
通信系统设备及其他配套设备，能够为内部设备正常工作提供可靠的机械和环境
保护。
4.2夹芯板
制作机柜用的一种板材，其由面板和芯材组成。
4.3设备柜（舱）
用于安装蓄电池以外的其它设备的机柜或机舱。
4.4电池柜（舱）
用于安装蓄电池的机柜或机舱。
4.5机架
用于安装设备或电源的支撑架。
4.6热交换器
利用内外完全隔离的两个风道传递热量的散热装置。
4.7TEC空调
利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。
4.8加热组件
为机柜提供加热功能的调温装置。
4.9馈线窗
提供馈线进出的装置。
5基本要求
5.1系统要求
室外型一体化机柜的配套设备应以整体集成为原则，采用整站集成的技术方案，不同客户的设备原则上集中管理、集中放置，并适当保留扩容空间。
5.2环境条件
5.2.1外部工作环境条件
储运温度范围：-40℃～+45℃；
5.2.2内部工作环境条件
5.2.2.1温度
a)设备柜（舱）
柜内温度范围：0℃～35℃
b)电池柜（舱）
柜内温度范围：0℃～40℃
5.2.2.2相对湿度
配置空调的设备柜（舱）、电池柜（舱）内相对湿度：5%～80%。5.3标准化
室外型一体化机柜的组件、部件、零件、附属设备及其安装接口，应是标准的、通用的。
5.3.1结构要求
机柜内部应设置4根或6根安装立柱，用于安装设备和固定层板。安装立柱能够前后左右移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满
足《电子设备用机械结构件.482.6mm(19in)系列机械结构件的尺寸.第3-100
部分:面板、辅助支架、底架、支架和机箱的基础尺寸》（IEC 60297-3-100-2008）
和《电子设备用机械结构件.482.6mm(19in)系列机械结构件尺寸.第3-105部
分:1U高底架用尺寸和设计方面》（IEC 60297-3-105-2008的要求。
5.3.2层板要求
机柜内应根据用户需求配置层板，标准型层板承重≥40kg，加强型层板承重≥80kg。层板应便于安装和拆卸，其安装高度和前后位置可以调节。层板
的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。
5.4机械性能要求
室外型一体化机柜及部件，在试验前后应进行检查，不应出现以下缺陷：（1）出现影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏；
（2）脱层、空洞、剥皮、粉化、分层、鼓泡、碎裂、翘曲、戳穿、损伤、永久变形；
（3）涂层、密封等部位的膨胀、开裂、脱落；
（4）门开关不灵活、不可靠；
（5）门、门锁盖等活动部件不灵活、关（锁）不住、卡死；
（6）芯材发泡导致的板平面变形；
（7）安装件、紧固件的弯曲、松动、移位或损坏。
5.5布线要求
机柜内部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆和电源线的布放与绑扎，所有线缆管理件设置应合理、充分、方便操作。
5.6外观与表面处理
5.6.1涂层颜色
机柜表面涂层颜色推荐使用白灰色（PANTONE 428C），如市政建设有特殊要求时，也可采用市政要求的颜色。涂层应符合《漆膜颜色标准》（GB/T
3181-2008）中的要求。
5.6.2隔热涂层外观
喷涂后的隔热涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹
杂脏物等缺陷。
对于无喷涂处理的零件，外表面的光泽和纹理应均匀美观。
5.6.3涂层附着力
室外型一体化机柜表面的涂层经附着力试验后，应满足GB/T 9286-1998
表1中等级1的要求。
5.6.4涂层抗冲击
室外型一体化机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。
5.6.5涂层抗老化
室外型一体化机柜表面的涂层经抗老化试验后，应符合涂层附着力和涂层抗冲击的要求。
5.6.6涂层耐溶剂
室外型一体化机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。
5.6.7涂层耐低温
室外型一体化机柜表面的涂层经耐低温试验后，目视检查涂层应不起泡、不剥落、无裂纹、无粉化、不变色、不收缩；按《油漆和清漆：横截面测试》
（ISO 2409-1992）进行划格附着力试验时涂层附着力应无降低。
5.6.8丝印硬度
室外型一体化机柜表面上丝印经硬度试验后，应没有涂膜损伤痕迹。
5.6.9丝印耐磨
室外型一体化机柜表面上丝印经耐磨试验后，不应暴露底层或底材。
5.6.10丝印耐乙醇
室外型一体化机柜表面上丝印经耐乙醇试验后，不应暴露底层或底材。5.7结构要求
5.7.1主体结构
a)室外型一体化机柜分为两种基本功能柜：设备柜、电池柜，设备柜可安装
通信设备、电源设备、配线设备（DDF、ODF）及其它备件/附件，电池柜可
安装蓄电池，不同柜体根据内装设备的不同彼此独立控温；
b)室外型一体化机柜内尺寸分两种规格，分别为（宽×深×高：
≤800mm×≤800mm×1800mm）、（宽×深×高：≤800mm×≤800mm×1400mm）；
c)机柜外形尺寸也可根据用户要求具体确定；
d)顶部不允许积水；
e)柜体应通过结构设计实现防水；
f)柜体不能有从外部可直接拆卸的、影响自身使用和安全的结构。
5.7.2布线要求
a)馈线可根据实际场景采取底部走线或通过馈线孔侧走线方式，其它外部线
缆均采用底部走线方式；
b)多室外型一体化机柜之间内部走线采用柜外底座走线方式；
c)交流线、直流线、信号线、地线分开走线、分开绑扎；
d)过线孔和开孔处应磨光，不能有毛刺锐角等伤人。
5.7.3设备柜
a)打开门之后应能保证设备顺利安装和维护；
b)支持19英寸标准机架，支持符合机柜内尺寸安装空间要求的其它各种设
备的安装；
c)应能够按用户要求提供满足RRU安装的内部支架（选件）；
d)机柜内应能够根据用户要求配置移动油机接口（选件）；
e)机柜应预留220V/10A维护插座1个。
5.7.4电池柜
a)电池柜应有排氢装置，排氢孔面积应符合国标《不间断电源设备第1-1部
分: 操作人员触及区使用的UPS的一般规定和安全要求》（GB 7260.1-2008）
附录N中的要求；
b)电池柜应有防虫、鼠等龃齿类动物侵入的装置；
c)电池柜应满足兼容业界多种主流规格蓄电池的安装；
d)电池柜内应设置可供蓄电池抗震加固用的托盘、护栏（四面及顶部）及钢
立柱，护栏上应在适当预留安装加固孔，钢立柱应在每1U距离上预留1个
安装加固孔；
e)电池柜内蓄电池抗震机架的抗震加固能力应符合《电信设备抗地震性能检
测规范》（YD 5083-2005）及《通信用电源设备抗地震性能检测规范》（YD
5096-2005）相关条款的规定。
5.7.5机柜板材
室外型一体化机柜应采用夹芯板结构。使用彩钢板时，基板厚度不小于
0.5mm，芯材应选用隔热性、强度及稳定性、防火性较好的保温材料，厚度
不应小于45mm，板材传热系数应不大于0.472W/（m2·K）。使用钢板加绝
热材料方式时，基板厚度不小于1mm，应选用隔热性、强度及稳定性、防
火性较好的绝热材料，传热系数应不大于0.472W/ (m2·K) ，绝热材料与设备
间应有防火材料，不应和设备直接接触。
5.7.6连接和紧固
a)应使用有防松装置的螺纹连接作为承载连接。室外型一体化机柜连接要牢
固，不得有漏连、虚连现象；
b)铆钉或铆固螺母应排列整齐，不允许有歪头、裂头及松动。铆接面不允许
有下凹、变形或破损。
5.7.7门和门限位装置
a)机柜门应安装有门禁系统；
b)开门角度>110°；
c)开门方向：左开门或者右开门；
d)门锁必须采用至少三点锁紧的专用防盗锁，防盗锁主锁舌部分需不小于
20mm；可支持挂锁；
e)低于1米的室外型一体化机柜如果不能采用三点锁紧的专用防盗锁，应提
供其他防盗选件；
f)门铰链采用内铰链方式，门采用内嵌式；
g)门在处于“打开”状态时应具备限位功能；
h)通风口应有一定倾角，防止雨水顺通风口进入机柜。
5.7.8系统风道
根据设备柜安装设备的制热量及散热方式的不同，设计不同的风道及风量，以使机柜各处的温度均匀，每个设备得到充分的加热或制冷。
5.7.9起吊装置
a)不允许将起吊装置穿过机柜内部进行起吊；
b)机柜满载重量超过90kg时，应设计提吊装置，在安装说明中明确规定起吊
要求，起吊装置的定位应确保机柜在移动过程中平稳、平衡；
c)起吊装置经过提吊试验后，应无影响配合或功能的零部件变形或损坏。
5.8噪音要求
在关门状态下，距离机柜门1.5m、离地1.2m高的位置，最大噪音应符合下列等级要求：
一级：城市居住区域，昼间应小于60dB（A），夜间应小于50dB（A）；
二级：其它区域，昼间应小于70dB（A），夜间应小于55dB（A）。
5.9照明及其他要求
a)照明灯具采用LED，工作电压应采用直流-48V；
b)设备柜中应配置1个可供插接安装、维护操作工具的220V电源插座，电源插
座产品应符合3C认证。
6安全要求
6.1接地保护
a)机柜应设置接地排，接地排应采用具有防腐涂层的铜排，其截面积应不小于
50mm2，并预留至少15个大小合适的连接螺孔和配备相应的螺丝；
b)机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合《无线
基站防雷技术要求和测试方法》（YD/T 2324-2011）相关规定。
6.2防盗保护
a)机柜的外壳门应安装防盗锁，固定机柜的螺栓必须是打开机柜门后才能安装和
拆卸；
b)柜体外金属板应具有足够的抗冲击强度，且内部应设有加强筋，采用彩钢板时，
机柜外壳基板厚度不小于0.5mm，采用钢板加绝热材料方式时，基板厚度不小于
1mm。
7防护要求
7.1高温
室外型一体化机柜应具有耐受55℃高温存储的能力，构成室外型一体化机柜的各种结构件、连接件和密封件等经55℃高温存储试验后，其机械性能应保持良
好，满足本标准5.4的规定。
7.2低温
室外型一体化机柜应具有耐受-40℃低温存储的能力，构成室外型一体化机柜的各种结构件、连接件和密封件等经-40℃低温存储试验后，其机械性能应保持良
好，满足本标准5.4的规定。
7.3日照热效应
室外型一体化机柜应具有能够经受最大强度为1120×(1±10%)W/m2太阳辐射的能力，构成室外型一体化机柜的各种结构件、连接件和密封件等经过日照试验
后，其机械性能保持良好，满足本标准5.4的规定。
7.4隔热
室外型一体化机柜应具有良好的隔热性能，综合传热系数应不大于3W/ (m2·K)。
7.5抗风
室外型一体化机柜应能承受风速为60m/s的风荷载。
7.6抗日照光化学效应
暴露在室外型一体化机柜外表面的橡胶、密封胶等高分子材料制件，应具有良好的抗日照光化学效应能力, 经光化学效应试验后,无膨胀、开裂和性能退化现象。
7.7防盐雾
室外型一体化机柜表面材料应具有防腐性能，能够经受盐雾的影响，机柜金属件、非金属件经盐雾试验后满足以下要求：
a)机柜表面涂层应无剥落、裂痕起皱、分离等；
b)机柜金属件应无任何可见的被腐蚀情况，例如红锈、白色腐蚀产物或其它形式
的腐蚀，包括应力腐蚀、断裂和疤痕等；
c)非金属结构件不应发生变色、开裂、变形、脱胶等。
7.8防火
室外型一体化机柜应使用不燃材料或难燃材料。材料的燃烧性能应不低于《建筑材料及制品燃烧性能分级》（GB 8624-2012）中规定的B1级。
7.9防静电
室外型一体化机柜的设计及材料应能有效地防止静电的产生及累积，保护通信设备安全可靠地运行。
7.10负荷
7.10.1室外型一体化机柜顶板
室外型一体化机柜顶板应能承受不小于1kN/m2的均匀荷载，用于北方积雪环境的机柜，顶板应能承受不小于2.5kN/m2的均匀荷载。
7.10.2室外型一体化机柜门静压
室外型一体化机柜门开启时，应有限位锁定装置，门、门铰链和门限位装置应能承受0.6kN的荷载。
7.10.3门把手力矩
室外型一体化机柜门把手的转动不应超过40N·m。
7.11光密闭
室外型一体化机柜在关闭门和遮蔽设计预留孔口情况下，不得有外部光线漏入机柜内。
7.12防异物
室外型一体化机柜中通风口应安装防止虫鼠进入机柜内部的防护网，且防护网必须满足《外壳防护等级（IP代码）》（GB 4208-2008）中的IP4X防异物等级要求。
7.13防尘
室外型一体化机柜的电池舱防尘等级必须达到《外壳防护等级（IP代码）》（GB 4208-2008）中IP4X，其他设备舱防尘等级必须达到《外壳防护等级（IP代码）》
（GB 4208-2008）中IP5X。
7.14防水
室外型一体化机柜防水等级必须达到《外壳防护等级（IP代码）》（GB 4208-2008）中IPX5。
7.15抗振动
室外型一体化机柜整体运输时，在三级公路上以20～45km/h的速度行驶250km，柜体及设备不应出现影响形状配合的变形或功能损坏。
7.16抗震
室外型一体化机柜抗震加固能力应按照《电信设备抗地震性能检测规范》（YD 5083-2005）及《通信用电源设备抗地震性能检测规范》（YD 5096-2005）的相关
条款的规定。
8室外型一体化机柜安装方式
8.1安装场所
根据网络规划的需要，室外型一体化机柜可安装在地面、楼顶、路边、山坡等地区，可贴近地面安装，也可架空安装，在安装在洪水多发区域时，需考虑防洪
要求。
8.2组装方式
室外型一体化机柜应能同时支持整装式（整装发货现场吊装）和拼装式（散件发货现场拼装）两种组装方式。
8.2.1整装式
根据需要，整装式室外型一体化机柜在生产工厂、库房集成安装。其应能适应陆运、海运或空运的需要，满足运输过程中颠簸、振动、提吊的要求。
8.2.2拼装式
根据需要，可将室外型一体化机柜的零部件运输到现场，现场进行标准化拼装。
9室外型一体化机柜配套设备的要求
9.1馈线窗（可选）
馈线窗应具备防水、防盗、防破坏功能，馈线窗或进线孔在未使用的时候应有安全的封堵措施。
9.2外挂式交流配电箱（可选）
a)交流配电箱应满足对3台室外型一体化机柜分柜建设（含电源系统）的供电要
求，输入、输出分路标准配置如下所示。断路器极数、容量和数量应可根据用户
需求进行调整。
Icu和运行短路分断能力Ics均≥10kA，输出断路器的极限分断能力Icu和运行短路
分断能力Ics均≥6kA。
c)交流配电箱内应能根据用户要求配置不同标称放电电流（30kA、40kA、60kA）的
B级浪涌保护器，浪涌保护器前端应设置1个极限分断能力≥10kA的微型断路器。
d)B级浪涌保护器应为3+1保护模式的一端口浪涌保护器。
e)B级浪涌保护器产品应为通过工业和信息化部标准符合性认定的产品。
f)开关电源系统交流输入侧应装有C级浪涌保护器，至少能承受电压脉冲10/700μs，
5kV和电流脉冲8/20μs，20kA的冲击。
g)两级浪涌保护器的退藕距离应不小于5m或增加退藕装置。
9.3开关电源系统
产品主要技术要求参见行业标准：
-《通信用高频开关组合电源》（YD/T 1058-2007）；
-《通信用高频开关整流器》（YD/T 731-2008）；
另有其他主要技术要求如下：
9.3.1柜内开关电源系统的整流部分（含监控单元和整流模块）与嵌入式高频开关
电源的整流部分（含监控单元和整流模块）的技术要求一致。
9.3.2开关电源系统配电单元应采用嵌入式设计，并满足19吋机架的安装要求。
9.3.3开关电源系统机架容量系列为：48V/120A、48V/200A、48V/300A。
9.3.4开关电源系统整流模块容量系列为：48V/30A、48V/50A。
9.3.5开关电源系统交流配电单元
a)交流配电单元应满足开关电源系统整流模块使用要求，其他输入、输出分
分断能力Icu和运行短路分断能力Ics均≥10kA，输出断路器的极限分断能力Icu和运行短路分断能力Ics均≥6kA。
c)无外挂式交流配电箱时，交流配电单元内应能根据用户要求配置不同标称
放电电流（30kA、40kA、60kA）的B级浪涌保护器（选件），浪涌保护器前端应设置1个极限分断能力≥10kA的微型断路器。
d)B级浪涌保护器应为3+1保护模式的一端口浪涌保护器。
e)B级浪涌保护器产品应为通过工业和信息化部标准符合性认定的产品。f)
开关电源系统交流输入侧应装有C级浪涌保护器，至少能承受电压脉冲10/700μs，5kV和电流脉冲8/20μs，20kA的冲击。
g)两级浪涌保护器的退藕距离应不小于5m或增加退藕装置。
9.3.6开关电源系统直流配电单元
a)直流配电单元输出分路的推荐配置如下所示。断路器的容量和数量可根据
用户需求进行调整。
b)直流配电单元内断路器应为同一品牌的3C认证产品。断路器的极限分断
能力Icu和运行短路分断能力Ics均≥6kA。
c)直流输出端应安装浪涌保护器，最大通流容量（Imax）≥15kA。
d)直流配电单元可分别测量负载总电流、电池充放电电流和分客户负载总电
流。
e)多级下电模式一：开关电源系统应具有分级下电功能。标准配置为多级下
电装置，即按时间控制(时长可调)自动逐级切断部分负荷，当电压低于38～
46V（可调）自动切断蓄电池组输出。
多级下电模式二（选件）：开关电源系统也可根据用户需要选配二级下电装
置，即当直流输出电压低于设置值时（可调），可自动切断部分负荷，当电
压低于38～46V（可调）自动切断蓄电池组输出。
f)直流发电机接入直流配电单元正常供电时，全部下电分路均应自动复位。
9.3.7智能直流配电单元（其他设备柜中）
a)智能配电单元用于共柜建设电源系统，安装在不含开关电源系统的设备柜
中。
b)智能配电单元由智能监控模块和直流配电分路组成。
c)智能监控模块应具备监测重要负载总电流、次要负载总电流、全部断路器
开关状态的功能，并通过通信接口和通信协议上传至开关电源系统监控模块。
d)智能监控模块本地显示内容：重要负载总电流、次要负载总电流，开关故
障告警。
e)直流配电分路分为重要负载用配电分路和次要负载用配电分路。微型断路
f)直流配电单元内断路器应为同一品牌的3C认证产品。断路器的极限分断能
力Icu和运行短路分断能力Ics均≥6kA。
9.3.8开关电源系统整流模块
a)整流模块容量要求：48V/30A、48V/50A，额定输出电流＝额定输出功率
÷57.6V。
b)开关电源系统及整流模块在输出额定容量的情况下，输入电压允许变化范
围应不低于：-20%～+25%。
e)开关电源系统应具有整流模块休眠节能工作模式，并能手动或自动开启/
关闭该模式，出厂设置为自动、整流模块休眠节能关闭状态。具体要求如下：（a）系统应能根据实际负载的变化自动调整工作模块的数量；当负载减小到休眠设定值后，系统自动控制部分整流模块处于休眠状态，使其他整流模块工作在较高效率区间；当负载增大到唤醒设定值后，系统自动开启部分整流模块以免蓄电池放电；
（b）开启/关闭模块时不应引起设备供电中断或异常问题；
（c）系统开启模块数量的基数设置分为1个或2个可选，系统默认设置为1个；
（d）模块带载率不得低于40%（单模块工作情况除外），系统控制模块带载率上限应≥90％。
（e）负载出现振荡时，系统应能正常工作；
（f）系统应使整流模块自动周期性轮换工作，且周期可设置（预置N×24小时（N=7），N为5～30可调）；
（g）整流模块自动轮换工作时，应按照先开后关的原则，先开启连续休眠时间最长的模块，再关断连续工作时间最长的模块；
（h）监控模块或通信出现故障时，所有处于休眠状态的整流模块应能在3min 内自动恢复工作；
（i）蓄电池欠压、输入电压超出允许范围等告警时，系统不能处于休眠节能工作模式；
（j）为了确保模块休眠节能状态下安全运行，系统应具备在线蓄电池周期性检测功能：
（k）初始化开机后，正常设置为自动运行模式，初始工作处于非休眠节能工作状态，确认电池充满电后，自动完成在线蓄电池组周期性检测，并进行自动节能模式的控制。
（l）对于休眠的模块应能同时关断DC/DC电路和PFC电路。
（m）整流模块的休眠功耗应≤5W。
9.3.9监控单元
a)开关电源系统应配置监控单元，具备RS485标准接口，通信协议应参照YD/T
1363的相关要求，监控内容如下：
(ⅰ)外挂式交流配电箱：
-遥信：SPD正常/失效告警。
(ⅱ)交流配电单元：
-遥测：三相输入电压，三相输入电流（可选）、频率（可选）；
-遥信：输入过压/欠压，缺相，输入过流（可选）、频率过高/过低（可选）。
(ⅲ)整流模块：
-遥测：整流模块输出电压，每个整流模块输出电流；
-遥信：每个整流模块工作状态（开机/关机/休眠，限流/不限流），故障/正常；
-遥控：开/关机，均/浮充/测试，休眠节能工作模式/普通工作模式。
(ⅳ)直流配电单元：
-遥测：输出电压，总负载电流，按周期提供不同客户电度用电比例（可选），
按周期提供不同客户电流用电比例（可选），蓄电池充放电电流；
-遥信：输出电压过压/欠压，蓄电池熔丝状态，均/浮充/测试，分路熔丝/开
关状态，多级下电状态。
-遥控：多级下电参数值。
(ⅴ)智能配电单元（安装在其他设备柜中）：
-遥测：重要负载总电流、次要负载总电流；
-遥信：全部断路器开关状态
b)开关电源系统监控单元及其电能检测装置准确度要求：
交流电压、交流电流不低于0.5，功率、电度不低于1；
直流电压不低于0.5，直流电流不低于1，电度不低于2。
c)开关电源系统监控单元应具备本地显示功能。
d)应满足与磷酸铁锂电池配套使用的功能：在铁锂电池放电后初充电时，开
关电源系统应能避免因初充电流过大而造成模块保护或宕机。
e)宜再预留2个RS485接口，分别能够接入铅酸电池采集单元和铁锂电池
BMS管理系统，对其“四遥”内容统一管理，并通过基站智能动环监控单元
（FSU）上传至监控中心。
f)也可单独设置交流配电单元监控模块（选件），将交流配电单元监控数据通
过该监控模块直接上传至基站智能动环监控单元（FSU）。
9.3.10基站智能动环监控单元（FSU）
a)基站智能动环监控单元的功能应满足《智能动环监控单元（FSU）技术要
求》的相关内容要求。
b)基站智能动环监控单元应能够对交流配电单元监控模块（选件）、开关电
源系统监控模块和机柜温控系统等RS485智能口设备进行监控。
c)基站智能动环监控单元应至少包括以下告警功能，并能将告警信号上传给
监控中心：SPD失效告警、超温告警、烟雾告警、门禁告警、温控设备故障
告警、水浸告警。上述告警信号应分柜采集、管理，并统一上传至基站智能
动环监控单元。
9.4温控系统
柜体可根据环境温度、设备功耗及设备允许的工作温度范围等条件灵活选择合适的温控单元，并确保通信设备在可以长期稳定运行的前提下达到能耗最低。
温控系统应有监控单元，具备RS485 标准接口，通信协议应参照YD/T 1363 的相关要求，监控内容如下：
9.4.1热交换器一般技术要求
热交换器由独立的两个空气循环组成，当位于机柜侧空气温度高于机柜外部环境空气温度时，热交换器可以实现机柜的散热。使用热交换器的机柜应
提供加热功能，当机柜内部空气温度低于0℃时需启动加热器给柜内设备加
热，机柜内部空气温度达到10℃时关闭加热功能。
热交换器的主控板和内外循环风机采用-48VDC供电。
电加热器采用220V AC供电。
b)换热能力
根据柜内发热量的大小提供两种换热能力的热交换器，应保证机柜内温度不高于40℃。对于机柜内典型发热量在1000W 以下的配置80～130W/K热交换器；对于机柜内典型发热量在1000W到2000W之间的柜配置130～200W/K的热交换器。
热交换器换热能力所需的温差，应取内循环回风温度与外循环进风温度的差值计算，在最大转速时保证内外温差：T 内- T 外≤10K。
c)风机
风机应选择直流调速风机，风量可以根据实际换热能力进行选择。
d)可靠性
热交换器的寿命应大于10年，MTBF大于30000小时，年返修率小于1％。
风扇在40℃环境下寿命大于40,000小时。
e)噪声
热交换器装配到机柜后应能满足本标准的噪声指标要求。
9.4.2空调一般技术要求
空调设备通过低压液态制冷剂在蒸发器内气化吸收热量，高压气态制冷剂在冷凝器内液化放出热量，并利用压缩机与节流装置对制冷剂压缩与节流，从而实现整个制冷循环，为设备柜降温。
a)工作电源
空调采用220V AC供电。对于市电不安全的区域应采用48V DC供电。
b)制冷/加热能力
空调有自动制冷/加热功能，根据柜内发热量的大小、柜体室外情况配置不同能力的空调，应保证机柜内温度范围为0℃～35℃。
c)可靠性
空调设计寿命应为全年不间断运行6年以上。
d)噪声
空调装配到机柜后应能满足本标准5.8节的噪声指标要求。
9.4.3TEC空调一般技术要求
TEC空调是一种利用珀尔贴效应，通过半导体芯片进行温度控制的空调，仅适用于电池柜（舱）。
a)工作电源TEC空调工作电源为-48V DC。
b)制冷/加热能力TEC 空调有自动制冷/加热功能。保证机柜内温度范围为
0℃～40℃。
c)可靠性TEC空调的MTBF应大于70000小时，年返修率小于0.2％。
d)噪声TEC装配到机柜后应能满足本标准5.8节的噪声指标要求。
e)防水性能TEC空调在额定功率长时间工作时，应有合适方式排除冷凝水，
不影响设备正常使用。
9.4.4加热组件一般技术要求（可选）
加热组件用于环境温度低于0℃的地区。
a)工作电源
工作电源为220V AC。
加热组件应安装在蓄电池架底部或两侧。
c)加热量
对于电池柜加热量应不小于600W。
d)温度控制
加热组件应自带温度控制功能，当电池柜内空气温度低于0℃时开始加热，当柜内温度达到10℃时停止加热。
加热组件的安装和产生的热辐射应确保离加热组件最近的蓄电池表面温度控制在30℃以内，禁止出现局部高温现象。
e)可靠性MTBF应大于40000小时。
10标志、包装、运输和贮存
10.1标志
10.1.1产品标志
在产品适当位置应有产品标志。
若在运输时，部件与机柜主体分开运输，则部件与机柜主体都要求有产品标志，以保证确定部件与主体的相配性。
10.1.2操作标志
机柜内表面应贴有接线图，接线图的幅面大小和位置应利于操作者操作。
10.1.3包装运输标志、图示
产品外包装上应有标志。
垫木的结构应允许用叉车从地面或侧面将机柜移动。清楚标识安全提升所要求的叉车长度，如果垫木不能从特定的地面或侧面提升，应在表面清楚标
记以提醒叉车操作人员。
产品外包装箱上的储运图示应符合《邮电工业产品铭牌》（YD/T 122-1997）的规定。
10.1.4警告标志
警告标识应位于只有通过破坏操作才能去除的醒目位置。
指引操作者的警告标识，在正常的设备操作过程中，操作者应该很清楚的看到这些标识。维修中使用的标识应该在执行维修时很清楚的被看到。
10.2包装
产品包装应防潮、防震、包装的技术要求按《通信设备产品包装通用技术条件》（GB/T 3873-1983）执行。产品随带的文件应包括以下内容：
——产品说明书（用户操作手册或产品使用说明书）；
——产品合格证或产品出厂测试报告；
——装箱清单；
——工具及附件标贴。
10.3运输和贮存
产品运输贮存应符合《通信设备产品包装通用技术条件》（GB/T 3873-1983）的规定。
室外一体化集成机柜选型规格书 项目名称 文档编号 版 本 号V1.0.0 作 者史跃文 版权所有 大唐移动通信设备有限公司 本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录
目录 1引言 (4) 1.1编写目的 (4) 1.2预期读者和阅读建议 (4) 1.3参考资料 (4) 1.4缩写术语 (4) 2器件基本情况 (4) 2.1器件名称 (4) 2.2器件说明: (4) 3技术要求 (5) 3.1外形尺寸图及说明 (5) 3.2设备总体技术指标 (6) 3.3机柜布局和结构要求 (7) 3.3.1机柜布局和功能区划分 (7) 3.3.2机柜舱门技术要求 (8) 3.3.3设备舱技术要求 (9) 3.3.4温控舱技术要求 (12) 3.3.5电池舱技术要求 (12) 3.3.6其它技术要求 (12) 3.3.7机柜材料要求 (12) 4样品常规检测 (12) 5可靠性检测 (13) 6包装、运输及存储 (13) 7质量要求 (14) 7.1供应商接口 (14) 7.2产品规格书 (14) 7.3研发样品认证阶段 (14) 7.4小批量试产样品认证阶段 (15) 7.5批量生产阶段 (15) 7.6批量物料验收标准 (15) 7.7质量投诉 (15) 7.8PCN/ECN (15) 7.9测试仪器 (16) 7.10包装方式 (16) 7.11产品的可追溯性 (16)
一体化机柜 一、什么是智能一体化机柜 随着大数据时代的到来，云计算、移动互联和物联网等产业蓬勃发展，数据中心规模不断增大并呈现两极化发展趋势，末端的微型数据中心越来越多。而零星分布的微型数据中心因地理、环境、建筑等方面的差异，一直面临着难以统一规划、建设和运维管理的窘境，为业务的快速上线带来了极大的挑战。 开拓者”KITOZER”系列智能微型数据中心，将供配电、制冷、监控和布线等基础架构设施悉数收纳至一台全封闭IT 机柜内，为小微型IT机房应用场景提供前所未有的优良工作环境和可靠保障平台。支持单柜、单排等多种灵活部署方式。具有高密度与模块化，高可靠性与可用性，灵活配置与快速部署，简易安装与绿色节能，完善智能监控等特点。据中心IT硬件设施的一体化设计是已经付诸实现的具体产品,即一体机（全称“一体化机柜”） KITOZER系列密闭智慧机柜是一款微型数据中心应用，以智慧终端为核心，内部集成了机房所
必须的配电系统、制冷系统、消防系统、门禁系统、监控系统等基础设施。KITOZER系列密闭智慧机柜以产品代替工程，安装简单快捷，即装即用；并将机房与环境脱离，适应多种应用场景，使用灵活，经济高效，安全可靠。 （1）、即装即用，降低建设周期； （2）、大幅降低建设成本； （3）、提供实时远程运行管控手段； （4）、密闭防尘：整柜全密闭，有效隔离外界灰尘，为设备提供优质运行环境； （5）、模块化：监控模块、制冷模块、配电模块及UPS模块等机架式设计，安装方便，配置灵活；（6）、灵活扩容：支持1~16柜级联扩容，根据负载容量配置空调，匹配更多应用场景需求；（7）、快速部署：所有部件工厂预制作，现场仅需简单接线即可，部署周期不超过1天；应急无忧：独特设计循环风道，利用接在UPS电源上的空调内风机带动循环，正常时逐层精确送风；异常时，积热超过35℃时，自动打开风口，引入外界新风换热； （8）、智能管理、无人值守：标配智能管理系统，实时监视温湿度、烟感、门磁及智能设备运行状态，并可通过交互式语音、微信或网络邮件等多种途径告知管理员。 二、KITOZER(开拓者）智能一体化机柜优势 （一）、更简单 一体化设计，在机柜内集成UPS、电池、配电、空调、监控、布线、消防等产品，摆脱传统的分项建设模式；模块化设计，各部件接口统一。 （二）、更快捷 将传统工程进行产品化设计，节约前期项目设计和现场安装时间，一天内即可完成全部安装工程，比传统建设模式快2倍以上。 （三）、更安全
机柜 设备/材料采购项目技术规范书 二○一六年五月
1 机柜技术要求 1.1 使用条件 工作温度：-5℃~ +40℃ 相对湿度：≤85%（+30℃时） 大气压力：70~106kPa 贮运温度：-25℃~ +55℃ 1.2 外观要求 机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底。金属件无毛刺、无锈蚀。走线布置合理并符合规范，保证布线后整体外形美观。 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动。门板开孔均匀。 机柜标志应齐全、清晰、色泽均匀、耐久可靠。机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。 机柜及其附属部件、涂覆层、标志、饰物等均应采用阻燃材料。 机架为19”标准框架结构，正、背、侧门及顶板为黑色（颜色甲定）。 1.3 机柜尺寸、结构及配置 机柜外形尺寸定义如下图。 机柜外形尺寸示意图 IDC机柜为前进风机柜。 机柜尺寸（高度H×宽度W×深度D）=2200mm×600mm×1100mm。
1.4 基本结构 机柜按照标准YD5083《电信设备抗地震性能检测规范》要求，带载500kg 通过8级及以上烈度结构抗地震测试。 机柜可以并列安装，随机应配有并柜连接件。并列排放的机柜间应有侧板隔离。 机柜的水平调节角及底轮可自由拆卸，方便机柜整体搬移,每台机柜都能够平整的放置在底座上，并使用连接螺栓与底座连接固定。 机柜用料及螺丝、螺钉等联接器件均应为经过不锈处理材料。 机柜需要配置和机柜配套螺丝、螺帽。 机柜整体净载重达到1000kg以上，保证在长期承重情况下各部件不变形弯曲,按要求提供检测报告。 内部结构 机柜内部应设置4根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 19520.1和GB/T 19520.2的要求。机柜承重立柱至少承重1300kg以上。机柜前门立柱需要有具体U数标示。 机架配置15层设备托板，托板也应考虑通风散热，标准托盘承重80kg，配M6固定设备钢螺栓50套，同时应考虑受力支撑点，保障托盘受力均匀，不变形。托盘应便于安装和拆卸，其安装高度和前后位置可以调节。托盘的固定方式为卡扣式固定（可根据用户需求调整，使用螺丝或弹性插销、卡接部件等固定方式）。托盘为镂空型(要求有通风孔)，以利于散热。 1.5 机柜基本要求 机柜门和侧板为可拆卸式结构，门的开合转动灵活、锁定可靠、施工安装和维护方便。门的开启角应不小于110°。前后门采用外开门方式，机架正门和背门应为全网格双开门，网格等效直径不小于6mm，通风面积比例至少70%，顶板亦为网孔状，要求同前。 机柜内部设备的有效安装深度不小于800mm，前立柱与前门框的距离为50mm（若实际距离不等于50mm，乙方需给出合理的解释）。PDU或插座（包括服务器电源插头与插座连接之后）不能阻挡服务器设备的安放。 机柜采用上走线设计，顶板预留进线孔，进线孔不少于6个，进线孔为方形，
一体化户外机柜----产品安装规范----
目录 一、新型室外一体化节能机柜产品简介 (5) 二、一体化户外机柜产品介绍 (6) 1、热交换型： (6) 2、压缩机空调型： (6) 3、柜体基本配置： (6) 三、柜体安装示意图： (7) 四、一体化户外柜安装： (8) 五、一体化户外柜部件清单： (8) 六、一体化户外机柜安装分解图： (8) 1、将底座安装到基座上： (9) 2、先将设备舱安装到底座上: (9)
2、先将设备舱安装到底座上： (9) 3、再将电源舱安装到底座上： (10) 4、将电池舱安装到底座上，并通过柜顶接接件将各舱体紧固在一起： (10) 5、最后将顶盖装配到机柜顶上，并用螺丝坚固： (11) 七、交流配电、接地、防雷原理应用 (12) 八、蓄电池柜的应用说明 (13) 九、监控配置 (13) 十、电源柜配置介绍 (14) 十一、设备机柜配置介绍 (15) 十二、安装布线要求： (16) 十三、免责条款 (17) 十四、客户支持 (17) 一、新型室外一体化节能机柜产品简介 新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外环境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民；
中国铁塔股份有限公司企业标准 Q/ZTT 2104—2016 代替Q/ZTT 1007-2014（第17节） 室外型一体化机柜检测规范 Specification for Requirements of outdoor integrated cabinet 版本号：V2.0 2016 - 02 - 15发布2016 - 02 - 16实施
目次 前言.................................................................................................................. III 1范围 (1) 2规范性引用文件 (1) 3术语和定义 (2) 4检验项目 (4) 5测试环境 (5) 5.1环境条件 (5) 5.2测试工具仪表 (5) 5.3试验样品 (5) 6试验方法 (5) 6.1外观及尺寸 (5) 6.2表面涂层试验 (6) 6.3环境试验 (6) 6.4夹芯板试验 (8) 6.5机柜门试验 (9) 6.6载荷试验 (10) 6.7起吊试验 (10) 6.8撞击试验 (11) 6.9接地性能试验 (12) 6.10噪音试验 (12) 6.11隔热与保温 (13) 6.12温控设备测试 (14)
前言 本标准依据相关国家标准和行业标准，以中国铁塔股份有限公司室外型一体化机柜技术要求为基础，提出了中国铁塔股份有限公司室外型一体化机柜检测规范，为中国铁塔股份有限公司室外型一体化机柜的检测提供技术依据。 本标准代替Q/ZTT 1007-2014《新建配套设备标准汇总册（V1.0）-试行》第17节室外型一体化机柜中试验方法和检验规则的相关内容。 本标准由中国铁塔股份有限公司负责解释、监督执行。 本标准起草单位：中国铁塔股份有限公司通信技术研究院。
技术规范书-机柜
江苏省广电有线信息网络股份有限公司苏州分公司传输中心机房工程集成化机柜技术规范书 二○一七年六月
目录 1.概述 (1) 1.1.定义 1 1.2.必须满足的技术标准/规范 3 1.3.名词和术语 4 2.工程建设背景及采购需求 (5) 2.1. 工程建设背景 (5) 2.2. 采购需求一览表 (6) 3.机柜主要技术要求 (16) 3.1.使用环境要求 16 3.2.主要技术性能 17 3.2.1 机柜外观要求 (17) 3.2.2 机柜尺寸、结构及配置要求 17 3.2.3 机柜内气流组织要求 (21) 3.2.4 机柜配电要求 (22) 3.2.5 电量监测与告警装置 (25) 3.2.6 安全防护性能 (25)
4.密闭通道结构主要技术要求 (26) 4.1. 密闭通道结构部件功能 (26) 4.2. 冷通道控制、联动功能 (28) 4.3. 外观要求 (28) 4.4. 其它技术要求 (28) 5.技术服务要求 (29) 5.1.标志、包装、运输、贮存 (29) 5.2设备检验 (29) 5.2.1.出厂检验 29 5.2.2.供货 30 5.2.3.到货检验 31 5.2.4.到货抽检 31 5.3.工程服务方式 34 5.3.1.交钥匙服务 35 5.3.1.1分工界面 (35) 5.3.1.2工程服务要求 (35)
5.4.设备验收 36 5.4.1初验 36 5.4.2.试运行 36 5.4.3.终验 37 5.5.保修 37 5.5.1.保修期 37 5.5.2.故障件修理 37 5.5.3.故障响应及技术支持服务 38 5.5.4.备件供应 40 5.5.5.技术文件 41 5.5. 6.特殊情况下的服务 41
机柜布线规范(总13页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
标准机柜配电及布线 规范 2015-11-15
目录 1 基本思路 (2) 2电气控制柜总体配置设计 (2) 2.1电气控制柜组件的划分 (3) 2.2电气控制柜连接方式 (3) 2.3元件布置图的设计与绘制 (3) 2.4电器部件接线图的绘制 (4) 3机柜安装固定 (5) 4机柜布线 (7) 4.1.1机柜电源布置 (7) 4.1.2结构及安装要求 (7) 4.1.3交流配电单元 (7) 4.1.4接线端子组 (8) 4.1.5插座 (9) 4.1.6温升 (9) 4.1.7认证 (9) 4.1.8接地、电缆及其他电气附件 (9) 4.1.9电气防护性能 (10) 4.2布线原则 (11) 5线缆标识 (12) 6通风与防尘标准 (12)
1基本思路 电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。 管理网、数据网因所属安全区域不同，不得混用机柜，必须按安全区域独立使用机柜。并且遵循下面的安装规范进行安装。 2电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。
室外型一体化机柜1范围 本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。 本标准适用于室外型一体化机柜的设计、生产、安装和验收。 由于环境和市政要求的特殊尺寸柜体，不在标准机柜规格考虑范围内。 2原则 室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短，整体负荷相对较小、设备功率密度不高的场景。 高温电池与室外型一体化机柜配合使用。 环境或市政对柜体规格有限制和特殊要求的场景，可特别定制。 3规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文
下列术语和定义适用于本标准 3.1室外型一体化机柜 是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。其内部集成开关电源系统、温控设备、交直流配电，并能安装蓄电池、 通信系统设备及其他配套设备，能够为内部设备正常工作提供可靠的机械和环境 保护。 3.2夹芯板 制作机柜用的一种板材，其由面板和芯材组成。 3.3设备柜（舱） 用于安装蓄电池以外的其它设备的机柜或机舱。 3.4电池柜（舱） 用于安装蓄电池的机柜或机舱。 3.5机架 用于安装设备或电源的支撑架。 3.6热交换器 利用内外完全隔离的两个风道传递热量的散热装置。 3.7TEC空调 利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。 3.8加热组件 为机柜提供加热功能的调温装置。 3.9馈线窗 提供馈线进出的装置。 4基本要求 4.1系统要求 室外型一体化机柜的配套设备应以整体集成为原则，采用整站集成的技术方案，不同客户的设备原则上集中管理、集中放置，并适当保留扩容空间。 4.2环境条件 4.2.1外部工作环境条件 储运温度范围：-40℃～+45℃； 4.2.2内部工作环境条件 4.2.2.1温度 a)设备柜（舱） 柜内温度范围：0℃～35℃ b)电池柜（舱） 柜内温度范围：0℃～40℃ 1.1.1.1相对湿度 配置空调的设备柜（舱）、电池柜（舱）内相对湿度：5%～80%。 4.3标准化
室外型一体化机柜 1范围 本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。 本标准适用于室外型一体化机柜的设计、生产、安装和验收。 由于环境和市政要求的特殊尺寸柜体，不在标准机柜规格考虑范围内。 2原则 室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短，整体负荷相对较小、设备功率密度不高的场景。 高温电池与室外型一体化机柜配合使用。 环境或市政对柜体规格有限制和特殊要求的场景，可特别定制。 3规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标
1术语、定义和缩略语 下列术语和定义适用于本标准 3.1室外型一体化机柜 是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。 其内部集成开关电源系统、温控设备、交直流配电，并能安装蓄电池、通信系统设备及其 他配套设备，能够为内部设备正常工作提供可靠的机械和环境保护。 3.2夹芯板 制作机柜用的一种板材，其由面板和芯材组成。 3.3设备柜（舱） 用于安装蓄电池以外的其它设备的机柜或机舱。 3.4电池柜（舱） 用于安装蓄电池的机柜或机舱。 3.5机架 用于安装设备或电源的支撑架。 3.6热交换器 利用内外完全隔离的两个风道传递热量的散热装置。 3.7TEC空调 利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。 3.8加热组件 为机柜提供加热功能的调温装置。 3.9馈线窗 提供馈线进出的装置。 4基本要求 4.1系统要求 室外型一体化机柜的配套设备应以整体集成为原则，采用整站集成的技术方案，不同客户的设备原则上集中管理、集中放置，并适当保留扩容空间。 4.2环境条件 4.2.1外部工作环境条件 储运温度范围：-40℃～+45℃； 4.2.2内部工作环境条件 4.2.2.1温度 a)设备柜（舱） 柜内温度范围：0℃～35℃ b)电池柜（舱） 柜内温度范围：0℃～40℃ 1.1.1.1相对湿度 配置空调的设备柜（舱）、电池柜（舱）内相对湿度：5%～80%。 4.3标准化
网络机柜技术规范书
1. 概述 1.1 本文件为中国电信2010年集中采购网络机柜的技术规范书。 1.2本技术规范书依据中华人民共和国通信行业标准《数据设备用网络机柜技术要求》（待发布）、中国电信2009年6月16日发布的《数据设备用网络机柜技术规范》编制。以上技术要求和技术规范中定义了通信数据类机房（含数据中心、电信业务平台、IT支撑平台及其他类似通信系统机房）内使用交流电源的网络机柜的分类、机柜尺寸、结构、配置、气流组织、机柜配电（监控测量、防雷与接地）等方面的性能、技术指标要求以及标志、包装、运输、贮存的规定。使用直流电源的数据用网络机柜可参照本技术要求执行。 1.3 本次招标采购的网络机柜只针对19英寸标准机柜（含信息插座单元）。 1.4 本技术规范书未规定的其它技术要求应不劣于相关的中国国家标准及通信行业标准的要求。 1.5 投标方应对本文件的技术规范所提出的各项条款进行逐条答复、说明和解释，并写出具体技术数据和指标。首先对实现或满足程度明确做出“满足”、“部分满足”、“不满足”等应答。对于规范书中要求列举的条款，必须在点对点应答书中进行列举，不得简单答复“满
足”等，否则视该条款的应答为“不满足”。如果回答“部分满足”，需要详细说明哪些部分满足，哪些部分不满足，并说明原因。 请投标方特别注意：在答复中，凡采用“详见”、“参见”等方式说明的条款，应指明参见文档的具体章节或页码，同时必须在点对点应答书中注有适当的总结性文字，简洁、明了地回答相应的条款。 1.6 本文件中未提出而厂商认为有必要说明的部分，以及更加合理的技术性能，厂商应在应标书中提供详细的资料和说明。 1.7 本文件的解释权属于招标方。 2 使用环境条件 ——工作温度：－5℃～＋40℃。 ——相对湿度：≤85%RH（＋30℃时）。 ——垂直倾斜度：≤5%。 3. 主要技术要求和指标 3.1 外观要求 3.1.1 机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、无锈蚀。 3.1.2 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动；门板开孔均匀。
中国联通北京分公司室外一体化机柜（一体化小机房）采购招标 招标文件 第四章技术规范书 招标人:中国联合网络通信有限公司北京市分公司 招标代理：中国普天信息产业股份有限公司 二零一二年七月
目录 第四章技术规范书........................................................... I 招标人:中国联合网络通信有限公司北京市分公司................................. I 招标代理：中国普天信息产业股份有限公司...................................... I 中国联合网络通信有限公司北京市分公司 (1) 1 适用范围 (1) 2 引用标准 (1) 3 相关释义 (3) 3.1 室外一体化机柜 (3) 3.2绝热材料 (3) 3.3单元 (3) 3.4设备舱 (3) 3.5蓄电池舱 (3) 3.6机架 (3) 3.7热交换器 (3) 3.8智能热交换 (4) 3.9 无通风式（no ventilated） (4) 3.10 过线区（cable threading area） (4) 3.11 防尘、防水等级（IPXX） (4) 3.12 参数单位 (5) 4 技术要求 (5) 4.1 环境条件 (5) 4.2 外观与表面处理 (6) 4.3 结构要求 (7) 4.4 电磁屏蔽效能 (9) 4.5 监控、告警要求 (9) 4.6交流配电要求（本条不可偏离） (10) 5 环境适应性要求 (10)
5.1 温度适应性 (10) 5.2 防盐雾腐蚀 (10) 5.3 防护等级 (10) 5.4 防凝露 (10) 5.5 防风 (11) 5.6 防雷 (11) 6 机械性能要求 (11) 7 安全要求 (12) 7.1 一般要求 (12) 7.2 接地保护（本条不可偏离） (12) 7.3 锁具要求 (12) 8 标志、包装、运输、贮存 (13) 8.1 标志 (13) 8.2 包装 (13) 8.3 运输贮存 (14) 9服务要求 (14) 9.1技术资料提供 (14) 9.2技术人员到场指导 (14) 9.3服务响应 (14) 11、请厂家提供针对本项目不少于4人的现场督导。（本条不可偏离） (15) 12、请厂家详细描述北京备品备件库（提供备件明细、提供仓库所在名址及租赁合同或相关产权证明）、常驻工程及技术支持人数（姓名、身份证和暂住证）。 (15) 13、请厂家详细描述服务响应时间及故障处理时限（市内/郊区、一般故障处理时限/重大故障处理时限）。 (15) 14、请厂家详细描述保修期内外维修及主要元器件提供的费用，备品备件库存能力。.15 15、请中标厂家提供不少于5人的免费厂验名额。（包括往返路费、食宿费等）（本条不可偏离） (15)
户外机柜技术规范 1 适用范围 本规范规定了户外机柜的定义、技术性能指标、试验方法、检验规则、包装、运输和贮存的要求。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GA/T 73-1994 《机械防盗锁》 GB/T 1732-1993 《漆膜耐冲击测定法》 GB/T 2423.2-2001 《电工电子产品环境试验第2部分: 试验方法试验B: 高温》GB/T 2423.17-1993 《电工电子产品基本环境试验规程试验Ka: 盐雾试验方法》GB/T 2423.24-1995 《电工电子产品环境试验第2部分: 试验方法试验Sa: 模拟地面上的太阳辐射》 GB/T 2828.1-2003 《计数抽样检验程序第1 部分:按接收质量限(AQL)检索的逐批检验抽样计划》 GB/T 3181-1995 《漆膜颜色标准》 GB/T 3873-1983 《通信设备产品包装通用技术条件》 GB 4208-1993 《外壳防护等级(IP代码)》 GB 4793.1-1995 《测量、控制和试验室用电气设备的安全要求第1部分: 通用要求》
GB/T 5700-1985 《室内照明测量方法》 GB/T 9286-1998 《色漆和清漆漆膜的划格试验》 GB/T 18663.1-2002 《通信设备机械结构、公制系列和英制系列的试验第1 部分：有源箱、机架、插箱和机箱的气候、机械试验及安全要求》 GB/T 19183.5-2003 《电子设备机械结构户外有源箱第3部分:有源箱和柜体的气候、机械试验及安全要求》 GB/T 14715-1993 《信息技术设备用不间断电源通用技术条件》 GB/T 16821－1997 《通信用电源设备通用试验方法》 YD/T 122-1997 《邮电工业产品铭牌》 YD/T 282－2000 《邮电通信设备可靠性通用试验方法》 YD/T 585-1999 《通信用配电设备》 YD/T 731 《通信用高频开关整流器》 YD/T 799-2002 《通信用阀控式密封铅酸蓄电池》 YD/T 944-1998 《通信电源设备的防雷技术要求和测试方法》 YD/T 1074—2000 《通信用交流稳压器》 YD/T 1095-2000 《通信用不间断电源——UPS》 YD/T 1360-2005 《通信用阀控式密封胶体蓄电池》 YD/T 5098-2005 《通信局(站)防雷与接地工程设计规范》 YD/T 5186-2010 《通信系统用室外机柜安装设计规定》 IEC/TS 61587-3-1999 《电子设备的机械结构.IEC 60917和IEC 60297试验.第3部分:有源箱、支架及辅助框架的电磁屏蔽性能试验》 3 相关释义 3.1 户外机柜 应用于通信系统，直接处于户外气候环境条件下，内部可集成通信电源、交直流配电、温控、监控、防雷接地等系统功能，各集成模块若发生故障可单独更换，为内部通信设备提供机械和环境保护的柜体。
户外一体化机柜技术方案 二Ｏ一一年元月
目录 一、江西万丰户外机柜介绍 (3) 1.1概述： (3) 1.2户外机柜的特点： (3) 1.3技术性能 (3) 1.4户外电池柜简介 (4) 二、户外电池柜方案一A型（2舱） (5) 2.1A型户外电池柜的结构电气参数 (5) 2.2A型户外电池柜的结构示意图 (5) 2.3A型户外电池柜的配置 (6) 三、户外电池柜方案二（B型3舱） (7) 3.1B型户外机柜的结构电气参数 (7) 3.2B型户外电池柜的结构示意图 (7) 3.3B型户外电池柜的配置 (8)
一、江西万丰户外机柜介绍 1.1概述： 江西万丰设计并生产主要用于通信行业的防风雨,防盗,高集成度的金属户外机柜。万丰户外机柜设计为有线和无线电话通信设备，电源和冗余电池系统 , 交流和直流配电系统，传输和信息系统等 , 提供全面的保护和温度控制。 江西万丰以高度灵活的配置方案 ( 尺寸 , 温度控制, 分舱 , 安全 ,防噪 , 抗震, 入口等方面 ) 可以为客户提供度身定做的户外机柜解决方案 . 并可根据客户的独特喜好提供集成服务 ( 包括交流 /直流电源 , 配电和布线 , 报警 , 温度控制 , 光纤线缆管理 , 测试和论证 )。 1.2户外机柜的特点： ●产品经久耐用 , 防腐蚀，使用寿命达15年。 ●灵活多样的产品配置 ●集成温度控制系统 ( 风扇 , 热交换器或空调 ) ●高防护等级，防护等级达IP55。 ●EMC/RFI 保护。 ●降噪处理。 ●采用电泳加上特殊的户外粉末，增强户外抗腐蚀能力和抗紫外线能力。 ●机柜中的主设备、温倥设备及配线模块等实行分舱设计，便于今后的分级维护。 ●防盗设计 , 防破坏系数高。 ●抗震。 ●集成电气布线和交流 / 直流配电系统。 1.3技术性能 工作环境 环境：按照ETS 300 019-1-4，CLASS 4.1E； 温度：空调型：-25~+55℃ 热交换器型：-40~+45℃ 风扇型：-40~+45℃ 湿度：5~100%； 日照：总辐射强度1120±10% W/m2； 测试标准：按照ETS 300 019-2-4，CLASS 4.1E； 贮存环境 贮存条件：按照ETS 300 019-1-1，CLASS 1.3E； 测试标准：按照ETS 300 019-2-1，CLASS 1.3E； 运输条件 运输条件：按照ETS 300 019-1-2，CLASS 2.3； 测试标准：按照ETS 300 019-2-2，CLASS 2.3； 防护等级
户外机柜技术规范 书
户外机柜技术规范 1 适用范围 本规范规定了户外机柜的定义、技术性能指标、试验方法、检验规则、包装、运输和贮存的要求。 2 引用标准 下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GA/T 73-1994 《机械防盗锁》 GB/T 1732-1993 《漆膜耐冲击测定法》 GB/T 2423.2- 《电工电子产品环境试验第2部分: 试验方法试验B: 高温》 GB/T 2423.17-1993 《电工电子产品基本环境试验规程试验Ka: 盐雾试验方法》 GB/T 2423.24-1995 《电工电子产品环境试验第2部分: 试验方法试验Sa: 模拟地面上的太阳辐射》
GB/T 2828.1- 《计数抽样检验程序第1 部分:按接收质量限(AQL)检索的逐批检验抽样计划》 GB/T 3181-1995 《漆膜颜色标准》 GB/T 3873-1983 《通信设备产品包装通用技术条件》 GB 4208-1993 《外壳防护等级(IP代码)》 GB 4793.1-1995 《测量、控制和试验室用电气设备的安全要求第1部分: 通用要求》 GB/T 5700-1985 《室内照明测量方法》 GB/T 9286-1998 《色漆和清漆漆膜的划格试验》 GB/T 18663.1- 《通信设备机械结构、公制系列和英制系列的试验第1 部分：有源箱、机架、插箱和机箱的气候、机械试验及安全要求》 GB/T 19183.5- 《电子设备机械结构户外有源箱第3部分:有源箱和柜体的气候、机械试验及安全要求》 GB/T 14715-1993 《信息技术设备用不间断电源通用技术条件》 GB/T 16821－1997 《通信用电源设备通用试验方法》 YD/T 122-1997 《邮电工业产品铭牌》 YD/T 282－《邮电通信设备可靠性通用试验方法》 YD/T 585-1999 《通信用配电设备》 YD/T 731 《通信用高频开关整流器》 YD/T 799- 《通信用阀控式密封铅酸蓄电池》 YD/T 944-1998 《通信电源设备的防雷技术要求和测试方法》

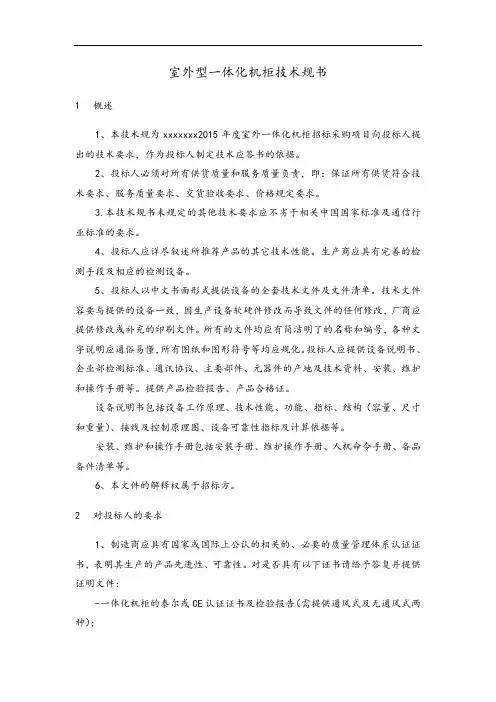

室外型一体化机柜技术规范书 1概述 1、本技术规范为xxxxxxx2015年度室外一体化机柜招标采购项目向投标人提出的技术要求,作为投标人制定技术应答书的依据。 2、投标人必须对所有供货质量与服务质量负责,即:保证所有供货符合技术要求、服务质量要求、交货验收要求、价格规定要求。 3、本技术规范书未规定的其她技术要求应不劣于相关中国国家标准及通信行业标准的要求。 4、投标人应详尽叙述所推荐产品的其它技术性能。生产商应具有完善的检测手段及相应的检测设备。 5、投标人以中文书面形式提供设备的全套技术文件及文件清单。技术文件内容要与提供的设备一致,因生产设备软硬件修改而导致文件的任何修改,厂商应提供修改或补充的印刷文件。所有的文件均应有简洁明了的名称与编号,各种文字说明应通俗易懂,所有图纸与图形符号等均应规范化。投标人应提供设备说明书、企业内部检测标准、通讯协议、主要部件、元器件的产地及技术资料、安装、维护与操作手册等。提供产品检验报告、产品合格证。 设备说明书包括设备工作原理、技术性能、功能、指标、结构(容量、尺寸与重量)、接线及控制原理图、设备可靠性指标及计算依据等。 安装、维护与操作手册包括安装手册、维护操作手册、人机命令手册、备品备件清单等。 6、本文件的解释权属于招标方。 2对投标人的要求 1、制造商应具有国家或国际上公认的相关的、必要的质量管理体系认证证书,表明其生产的产品先进性、可靠性。对就是否具有以下证书请给予答复并提供证明文件: -一体化机柜的泰尔或CE认证证书及检验报告(需提供通风式及无通风式两种);
-一体化机柜的抗地震性能检测合格证书; -ISO9000系列质量管理体系认证证书; -ISO14000环境管理体系认证; -OHSAS18000职业健康安全管理体系认证。 -根据国家规定需要提供3C认证的设备、配件等 -投标方提供的产品应由具有资质的检测中心的年度审查与检测。 2、制造商应具有完善的试验室与产品性能的测试能力。 3、投标方提供的设备应具备技术规范所要求的所有功能,如果投标方提供的设备不具备技术要求的全部的功能,技术偏离部分必须在投标文件中明确。填写投标设备的技术偏离表并写出具体技术数据与指标。 技术偏离表 4、投标设备及主要部件必须明确制造商、产地、使用寿命。 5、投标方提供的设备具备本技术要求中没有提到的其它功能与其它附件,或者投标方有新的更合理的建议,投标方应作为附件提供。 6、投标方提供的设备应技术先进、成熟、具有高可靠性的产品,并应以国家标准或国际标准进行设计、制造、校准与检验,指标参数以标准高的为准。 7、xxxxxxx有权在签定最终合同前,根据需要修改与补充本规范书。投标方对修改补充内容必须按本规范书的相关要求进行应答。修改补充内容及技术规范书的应答将共同作为对投标方评/议标的依据,并且作为最终签订的合同附件。 8、投标方不得向任何一方、以任何方式泄漏关于本项目、本技术规范书、xxxxxxx网络的任何情况以及可能给xxxxxxx带来损失的其她情况;若发生投标方泄密的事件,xxxxxxx将追究投标方的责任,投标方必须赔偿由于泄密给xxxxxxx造
室外一体化机柜系统 建设、验收、维护技术要求 （试行）
中国铁塔股份有限公司2015年12月
前言 本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司“室外一体化机柜系统”的建设目标，提出了中国铁塔股份有限公司对“室外一体化机柜系统建设、验收、维护”的技术要求，作为中国铁塔股份有限公司“室外一体化机柜系统”建设、验收、维护的依据。 本技术要求对室外一体化机柜系统的系统建设、工程施工及验收、监控入网测试、运行维护等作出了规定和要求。 本技术要求由中国铁塔股份有限公司负责解释、监督执行。
目录 1范围 (1) 2规范性引用文件 (1) 3定义 (3) 4室外一体化机柜系统建设整体要求 (5) 4.1室外一体化机柜系统适用建设场景 (5) 4.2室外一体化机柜分类 (5) 4.3系统使用建议 (6) 4.4室外一体化机柜系统安装位置的选择 (6) 5室外一体化机柜技术要求 (7) 5.1环境适应性要求 (7) 5.1.1 环境温度要求 (7) 5.1.2 大气压力 (7) 5.1.3 太阳辐射强度 (8) 5.1.4 相对湿度 (8) 5.1.5 隔热 (8) 5.1.6 抗风 (8) 5.1.7 抗日照光化学效应 (8) 5.1.8 防盐雾 (8) 5.1.9 防火 (8) 5.1.10 防静电 (9) 5.1.11 光密闭 (9) 5.1.12 防尘 (9) 5.1.13 防水 (9) 5.1.14 防异物 (9) 5.1.15 防凝露 (9) 5.1.16 抗振动 (9) 5.1.17 噪音要求 (9) 5.1.18 电磁辐射 (10) 5.2柜体结构要求 (10) 5.2.1 标准化 (10) 5.2.2 外观与表面处理 (10)
户外通信机柜设计 参考
目录 1 范围 (2) 2 规范性引用文件 (3) 3 定义 (3) 3.1通信用户外机柜 (3) 3.2 相变机柜............................................ 错误！未定义书签。 4 产品的分类 (4) 5 使用要求 (4) 5.1基本工作条件 (4) 5.2环境温度 (4) 5.3相对湿度 (4) 5.4 大气压力 (4) 5.5 电源 (4) 5.5.1交流电源 (4) 5.5.2直流电源 (4) 6 技术要求 (7) 6.1 结构要求 (7) 6.2 柜内温度控制........................................ 错误！未定义书签。 6.3 寿命 (8) 6.4噪音要求 (8) 6.5自动控制要求 (8) 6.6告警及监控要求 (8) 6.7 显示要求 (8) 7 检验规则 (9) 7.1 检验分类 (9) 7.2 出厂检验 (9) 7.2.1 全检 (9) 7.2.2 抽检 (9) 7.3 型式试验 (9) 8 标志、包装、运输、贮存 (10) 8.1 标志 (10) 8.1.1 产品标志 (10) 8.1.2 包装标志 (10) 8.2 包装 (10) 8.3 运输 (10) 8.4 储存 (10) 9 户外通信机柜对比........................................ 错误！未定义书签。 1范围 本规范规定了通信用户外机柜（以下简称为“户外机柜”）的组成、要求、试验方法、
检验规则、标志、包装、运输和储存。 本规范适用于户外通信机柜。 2规范性引用文件 下列文件中的条款通过本技术报告的引用而成为本技术报告的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术报告，然而，鼓励根据本技术报告达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术报告。 GB 4943-2001 信息技术设备的安全 GB/T 191 2008 包装储运图示标志 GB/T 3873 通信设备产品包装通用技术条件 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批 检验抽样计划》 YD/T 122-1997 邮电工业产品铭牌 YD-T 1537-2006 通信系统用户外机柜一般要求 3定义 3.1通信用户外机柜 通信用户外机柜（Outdoor cabinet for telecommunications）指安装在室外的具有一定防护等级的通信机柜。机柜内部安装有通信设备。户外型通信机柜符合一般机柜产品的通用技术条件。 3.2户外机房 户外机房是指小型化、紧凑收容、模块化设计、分舱温控模式、安装部署简便、灵活配置的户外使用的通讯用机柜。
室外型一体化机柜技术规书 1概述 1、本技术规为xxxxxxx2015年度室外一体化机柜招标采购项目向投标人提出的技术要求，作为投标人制定技术应答书的依据。 2、投标人必须对所有供货质量和服务质量负责，即：保证所有供货符合技术要求、服务质量要求、交货验收要求、价格规定要求。 3.本技术规书未规定的其他技术要求应不劣于相关中国国家标准及通信行业标准的要求。 4、投标人应详尽叙述所推荐产品的其它技术性能。生产商应具有完善的检测手段及相应的检测设备。 5、投标人以中文书面形式提供设备的全套技术文件及文件清单。技术文件容要与提供的设备一致，因生产设备软硬件修改而导致文件的任何修改，厂商应提供修改或补充的印刷文件。所有的文件均应有简洁明了的名称和编号，各种文字说明应通俗易懂，所有图纸和图形符号等均应规化。投标人应提供设备说明书、企业部检测标准、通讯协议、主要部件、元器件的产地及技术资料、安装、维护和操作手册等。提供产品检验报告、产品合格证。 设备说明书包括设备工作原理、技术性能、功能、指标、结构（容量、尺寸和重量）、接线及控制原理图、设备可靠性指标及计算依据等。 安装、维护和操作手册包括安装手册、维护操作手册、人机命令手册、备品备件清单等。 6、本文件的解释权属于招标方。 2对投标人的要求 1、制造商应具有国家或国际上公认的相关的、必要的质量管理体系认证证书，表明其生产的产品先进性、可靠性。对是否具有以下证书请给予答复并提供证明文件： -一体化机柜的泰尔或CE认证证书及检验报告（需提供通风式及无通风式两种）；
-一体化机柜的抗地震性能检测合格证书； -ISO9000系列质量管理体系认证证书； -ISO14000环境管理体系认证； -OHSAS18000职业健康安全管理体系认证。 -根据国家规定需要提供3C认证的设备、配件等 -投标方提供的产品应由具有资质的检测中心的年度审查和检测。 2、制造商应具有完善的试验室和产品性能的测试能力。 3、投标方提供的设备应具备技术规所要求的所有功能，如果投标方提供的设备不具备技术要求的全部的功能，技术偏离部分必须在投标文件中明确。填写投标设备的技术偏离表并写出具体技术数据和指标。 技术偏离表 4、投标设备及主要部件必须明确制造商、产地、使用寿命。 5、投标方提供的设备具备本技术要求中没有提到的其它功能和其它附件，或者投标方有新的更合理的建议，投标方应作为附件提供。 6、投标方提供的设备应技术先进、成熟、具有高可靠性的产品，并应以国家标准或国际标准进行设计、制造、校准和检验，指标参数以标准高的为准。 7、xxxxxxx有权在签定最终合同前，根据需要修改和补充本规书。投标方对修改补充容必须按本规书的相关要求进行应答。修改补充容及技术规书的应答将共同作为对投标方评/议标的依据，并且作为最终签订的合同附件。 8、投标方不得向任何一方、以任何方式泄漏关于本项目、本技术规书、xxxxxxx网络的任何情况以及可能给xxxxxxx带来损失的其他情况；若发生投标方泄密的事件，xxxxxxx将追究投标方的责任，投标方必须赔偿由于泄密给
