压铸模设计与制造中应注意的问题
发表时间：2018-03-20T17:07:31.863Z 来源：《基层建设》2017年第34期作者：李聪[导读] 摘要：压铸模设计的正确与否，直接关系到铸件的产量和质量，而且还应考虑到制造与生产中的工艺因素。
内江职业技术学院四川省内江市 641000
摘要：压铸模设计的正确与否，直接关系到铸件的产量和质量，而且还应考虑到制造与生产中的工艺因素。本文详细介绍了从压铸产品设计到压铸模制造全过程中应注意的问题。
关键词：压铸模设计；压铸模制造
1 压铸模设计的重要性
压铸模是压铸生产三大要素之一，结构正确合理的模具是压铸生产能否顺利进行的先决条件，并在保证铸件质量方面（下机合格率）起着重要的作用。由于压铸工艺的特点，正确选用各工艺参数是获得优质铸件的决定因素，而模具又是能够正确选择和调整各工艺参数的前提，模具设计实质上就是对压铸生产中可能出现的各种因素预计的综合反映。如若模具设计合理，则在实际生产中遇到的问题少，铸件下机合格率高。反之，模具设计不合理，例一铸件设计时动定模的包裹力基本相同，而浇注系统大多在定模，且放在压射后冲头不能送料的灌南压铸机上生产，无法正常生产，铸件一直粘在定模上。尽管定模型腔的光洁度打得很光，因型腔较深，仍出现粘在定模上的现象。所以在模具设计时，必须全面分析铸件的结构，熟悉压铸机的操作过程，要了解压铸机及工艺参数得以调整的可能性，掌握在不同情况下的充填特性，并考虑模具加工的方法、钻眼和固定的形式后，才能设计出切合实际、满足生产要求的模具。
2 压铸模设计应注意的问题
压铸模的设计主要根据压铸件的形状而定。但是模具设计和尺寸会对模具寿命产生影响。
（1）型腔。高强度钢材对死角和缺口相当敏感。因此，在设计时模腔壁厚及肋的变化要均匀和缓，尽可能采用较大的内圆角半径。为了降低金属侵蚀及热疲劳发生于浇口附近的可能性，腔壁、型芯或镶件应尽量远离浇口。
（2）冷却水道。冷却水道应处于使整个模腔表面温度尽可能均匀的位置。从冷却和力学角度看，管道表面需光滑。
（3）流道、浇口及溢流。要得到最佳的压铸效果，冷却系统必须和“热区”（流道、浇口、溢流和型腔）有一定的热平衡。因此，流道、浇口和溢流设计相当重要。在型腔内很难填满的部位，应设溢流，以使压铸金属流到这些部位。在具有相同尺寸的一模多腔模具中，所有的流道必须具有相同的流道长度和横截面积，浇口和溢流也必须完全相同。浇口的位置和流道的厚度及宽度对金属注入速度相当关键。流道的设计应使金属流畅地进入型腔各个部分，而不是喷射状地注入。流注金属过快流动会引起模具侵蚀。
3 压铸模制造中应注意的问题
（1）机械加工性。马氏体系的热作工具钢的机械加工性主要受像硫化锰等非金属夹杂物及钢材硬度的影响。因为压铸模的性能可以通过降低钢材中杂质含量而得到改善如硫和氧。切削加工的最佳组织是球化退火的铁素体基体上均匀分布着球化状的良好碳化物，这样使钢材具有较低的硬度。均质化处理使金属具有均匀的机械加工性。
（2）电火花加工。电火花加工的基本原理是在石墨或铜电极（阳极）和钢材（阴极）之间的不导电介质中放电。模具的侵蚀通过放电来控制。操作过程中，负电极进入钢材中获得所需形状。电火花加工中钢材的表面温度非常高，从而使其熔化和蒸发。在表面产生了一层熔化后再凝固的较脆层，紧接着这层的是再淬硬层和回火层。电火花加工对模具表面性能产生了不利的影响，破坏了钢材的加工性能。由于这个原因，作为一种预防措施，使用淬火和回火后钢材的电火花加工和钢材退火后的电火花加工。
（3）热处理。在机械加工后，为了得到最佳的高温屈服强度、抗回火性、韧性和延展性，必须进行热处理。钢材的性能受淬火温度和时间、冷却速度和回火温度控制。淬火时太慢的冷却速度能降低钢材的破坏韧性。快的冷却速度如盥浴淬火能产生最好组织，因而得到最高的模具寿命。在大多数情况下，优先考虑模具的使用寿命而采取较快的淬火冷却速度。脱碳可以引起早期热疲劳。模具应冷却至50℃～70℃后回火。要得到满意的组织，第二次回火是必不可少的。第二次回火温度应根据模具所需的最终使用硬度而决定。
（4）尺寸稳定性。压铸模淬火和回火时，通常会出现变形或扭曲。温度越高变形越大。在淬火前通常预留一定加工量以便淬火及回火后通过研磨等工序来调整模具到最后要求的尺寸。机械加工应力、热应力、组织变形应力都会对尺寸稳定性造成影响，所以在压铸模过程中，应注意加热及淬火的温度和速度，以便把尺寸的比变形范围控制在可调整的范围内。
4 合理的压铸模设计与制造有助于延长模具寿命
压铸模寿命会随压铸模的设计和尺寸、压铸合金类型、模具的维修和保养而发生很大变化。模具可以通过压铸前后适当的处理来延长寿命。延长模具寿命的方法有以下几种：
（1）适当的预热。模具表面和熔融金属间的温差不能太大。由于这一原因，通常推荐预热。预热温度随压铸合金类型而定，通常在150℃～350℃。材料预热温度不能太高，否则会在压铸时由于模具温度太高而引起模具再回火，特别是模具较薄的肋部分升温非常快。逐步而均匀地预热很重要。最好是恒温的加热控制系统。
（2）正确的冷却。模具温度受冷水道和模具表面脱模剂的控制。为了减少热疲劳的危险，冷却水可预热至大约50℃。也推荐恒温控制的冷却系统，并不推荐使用低于20℃的冷却水。停机时间超过几分钟时，应调节冷水流量，以便模具不至于冷却的太快。
（3）消除应力。压铸时，模具表面由于温差而产生热应变，这种反复的应变会导致模具局部表面的残留应力产生。在大多数情况下，这种残留应力是拉应力，因此促使热疲劳的发生。消除应力处理会使模具残留拉应力下降，因此能提高模具寿命。所以我们建议在试模一段时间后进行消除应力处理，然后在压铸1000～2000模次，5000～10000模次后分别进行消除应力处理。这种处理可以在以后每隔10000～20000模次重复一次，一直到模具出现少量热疲劳。
结束语：
进一步提高模具的经济效益，必须规范热处理。除通过热处理产生最佳的硬度和韧性的配合外，还应尽量避免过大的尺寸变化和变形。热处理时最关键的因素是淬火温度和冷却速度。像正确的预热、适当的应力消除这类预防措施会更进一步提高模具使用寿命。这些生产的每一步中，品质都有大的变化。只有在每一个生产过程中追求最佳的质量，才能取得最好的效果。
参考文献：
[1]刘文川.复杂铸型模具设计中的几个问题[J].模具工业，2014，（02）
模具设计的详细流程 产品的前期处理 很多同学在学习的时候进入了一个学习误区（拿着一个产品就开始急急忙忙的分模）首先我们拿到一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，产品公差的修改，拔模，一些产品还会有段差的出现。当你前期处理完后那么产品的分型面，结构基本就能确定出来了，以及浇口的位置。当然这些最终还是要跟客户确认的。 确认产品的不合理处 有些同学可能会问，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是不能。要想在设计时少走弯路，修修改的话，那么一定要了解客户对模具的要求，这些是一定要达到客户要求
的。 客户用来生产的注塑机的吨位及型号类型。这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，甚至模架的大小，模具的高度等等。你辛辛苦苦的设计好了一套好的模具结构，你也颇有成就感，可模具到了客户那里没法生产，模具大小厚度跟客户的注塑机对不上，客户是不会验收你设计好的模具，估计那时你会有种欲哭无泪的感觉。 分析产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为ABS的塑料收缩率就一定是%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。 一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身
压铸模具材料与结构设计 压铸模具材料与结构设计目录 1 压铸模具的结构 压铸模具一般的结构如图 1.导柱 2.固定外模(母模) 3分流子镶套 4.分流子5固定内模6角销7滑块挡片 8滑块9.可动内模10.可动外模(公模) 11.模脚12.顶出板13.顶出销承板14.回位销 15.导套 2．压铸模具结构设计应注意事项 （1）模具应有足够的刚性，在承受压铸机锁模力的情况下不会变形。 （2）模具不宜过于笨重，以方便装卸修理和搬运，并减轻压铸机负荷。 （3）模穴的压力中心应尽可能接近压铸机合模力的中心，以防压铸机受力不均，造成锁模不密，铸件产生毛边。 （4）模具的外形要考虑到与压铸机的规格的配合： （a）模具的长度不要与系杆干涉。 （b）模具的总厚度不要太厚或太薄，超出压铸机可夹持的范围。 （c）注意与料管（冷室机）或喷嘴（热室机）之配合。 （d）当使用拉回杆拉回顶出出机构时，注意拉回杆之尺寸与位置之配合。 （5）为便于模具的搬运和装配，在固定模和可动模上方及两侧应钻螺孔，以便可旋入环首螺栓。 3 内模（母模模仁） （1）内模壁厚 内模壁厚基本上不必计算其强度，起壁厚大小决定于是否可容纳冷却水管通过，安排溢流井，及是否有足够的深度可攻螺纹，以便将内模固定于外模。由于冷却水管一般直径约10mm，距离模穴约25mm，因此内模壁厚至少要50mm。内模壁厚的参考值如下表。 内模的高度应该比外模高出0.05-0.1mm，以便模面可确实密合，并使空气可顺利排出。其与外模的配合精度可用H8配h7，如下图所示。 （3）内模与分流子的配合 分流子的功用是将熔汤由压铸机导至模穴内，因此其高度视固定模的厚度而定。分流子的底部与内模相接，使流道不会接触外模，如下图，内模与分流子的配合可用H7配h6。 4外模 （1）固定外模

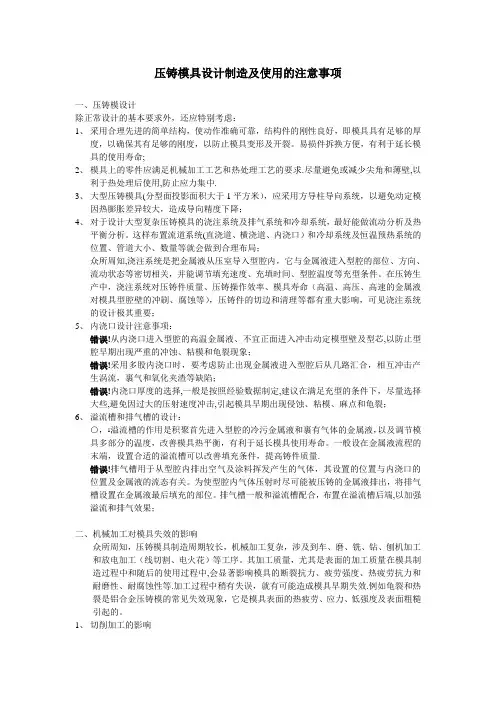

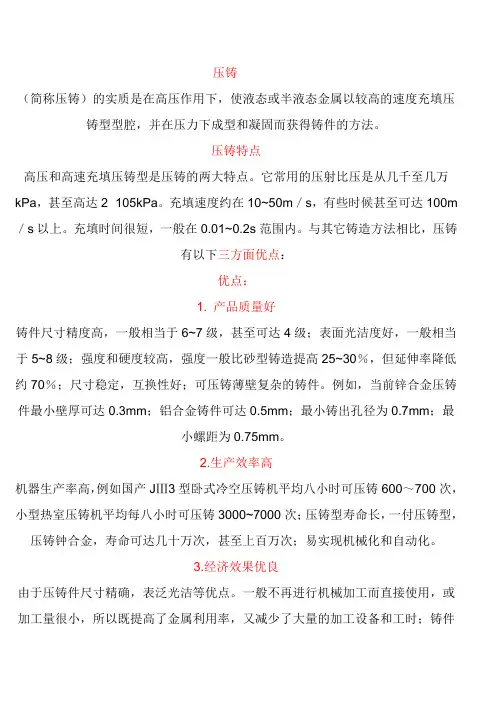

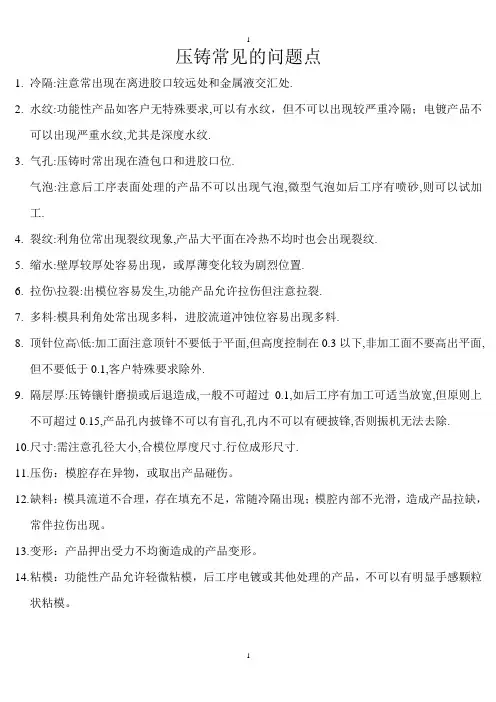

压铸模具设计制造及使用的注意-事项
