结构施工质量提升措施方案
惠州水悦龙湾Ⅱ标工程3#、4#、5#、10#、6#、11#楼及各商业街主体结构，针对目前已出现的质量通病，现编制主体结构施工质量提升措施方案，以便更好的把好质量关。
结构质量提升主要体现在：模板加固提升措施、模板的拆除控制、主体结构混凝土浇筑质量控制与提升、混凝土养护、混凝土成品保护五大块，完善以上措施，现场结构质量从根本上进行可控、可操作、质量可行，具体实施如下：
一、模板加固提升措施
（一）、支撑体系内容

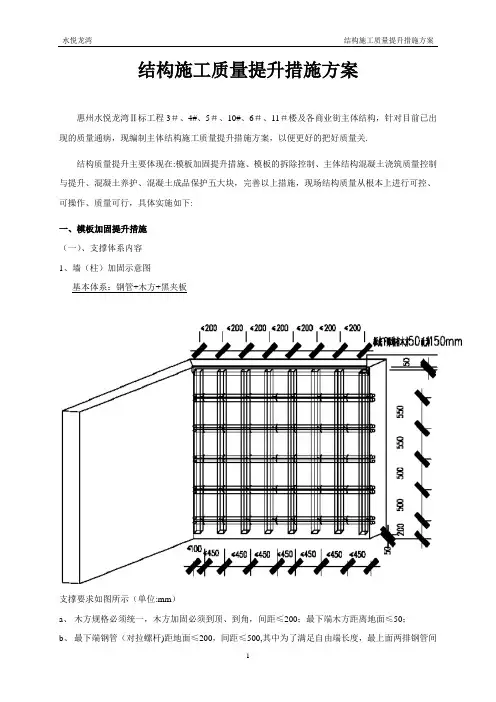

1、墙（柱）加固示意图
基本体系：钢管+木方+黑夹板
支撑要求如图所示（单位：mm）
a、木方规格必须统一，木方加固必须到顶、到角，间距≤200；最下端木方距离地面≤50；
b、最下端钢管(对拉螺杆)距地面≤200，间距≤500，其中为了满足自由端长度，最上面两排钢管间
距应≤550；
c、螺杆间距≤450，结合采用PVC套管，保证平整度，端部螺杆需紧贴木方；
d、梁板、梁柱、柱板的阴角交接处，需设置紧贴阴角木方，且纵向木方需顶死阴角木方，以保证
浇注砼后，阴角顺直。保证阴角部位每一位置均有木方加固，若木方长度不够，需要拼接。
e、所有墙柱根部，采用压脚板或者砂浆封底进行封堵。采用砂浆封堵时，必须在砼浇筑前24小时，
进行封堵。
备注：以上所叙述的加固为柱、墙的基本加固示意图，内墙（柱）、外墙（柱）的具体支撑加固图，详见下图；
2、外墙（柱）支撑加固示意图
基本体系：钢管支撑+钢索斜拉+钢管+木方+黑夹板
支撑要求如图所示（单位：mm）
a、钢管顶撑采用三角体系固定，水平向钢管和斜撑钢管需固定在扫地杆上，竖向钢管连接水平钢
管和斜撑钢管，形成稳定的三角体系，斜撑钢管与水平钢管角度控制在40o至50o，按照间距2000进行布设；
b、钢索斜拉，需事先预埋拉环，斜向拉索与水平拉索均固定在拉环上，角度控制在40o至50o，钢
索链接采用花篮螺丝，按间距2000进行布设；
c、木方、钢管的固定方式以及间距要求同墙（柱）加固示意图；
3、内墙（柱）支撑加固示意图
基本体系：双面钢管顶撑+钢管+木方+黑夹板
支撑要求如上图所示（单位：mm）；
a、双面钢管顶撑，端部固定在扫地杆上，间距2000；
b、其余要求同外墙（柱）支撑加固；
4、墙柱内部加固示意图
基本体系：钢筋撑+对拉螺杆+成品砼限块
b、成品砼限块，横向、竖向间距皆≤600进行布设，梁顶位置必须布设；
c、对拉螺杆布设同墙柱加固布设；
备注：内部支撑的布设，能保证结构定位，有利于控制截面尺寸。
5、板支撑加固以及满堂架布设示意图
基本体系：满堂架（含扫地杆和剪力撑）+顶托+双钢管+木方+夹板
支撑要求如图所示（单位：mm）；
a、满堂架竖向钢管间距≤1100，管底采用木质垫块；
b、扫地杆距离地面≤200，往上一道横向钢管距离扫地杆≤1700；
c、横纵方向皆要设置剪刀撑跨度≤2500，剪刀撑间距≤6000；
d、顶托至钢管间距≤200；顶托上方必须设置双钢管；
e、必须保证木方均匀布置，且间距≤300。
6、梁支撑示意图
基本体系：满堂架+防滑扣+顶托+步步紧+木方+夹板
a、满堂架布设同板满堂架布设；
b、当梁的跨度≥3000或梁高≥600时，纵向钢管与顶托结合处必须设置防滑扣；
c、步步紧间距≤400；
d、木方设置均匀，且阴阳角位置处必须设置木方。
(二)、重要控制节点汇总
以下内容，为本支撑体系重点控制点：
二、模板的拆除控制
1、墙、柱模板及梁侧模必须在平台、梁混凝土浇筑48小时后方可拆除。
2、宽度≤2.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的50%时方可拆除；跨度在2.0m~8.0m之间的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的75%时方可拆除；宽度大于8.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的100%时方可拆除(28天后)；如果上一层的梁板混凝土未施工，则该层的梁板底模拆除后应加支撑。
3、跨度≤8.0m之间的梁，必须在混凝土试块常规养护达到设计混凝土强度标准值的75%时方可拆除；跨度大于8.0m的梁，必须在混凝土试块常规养护达到设计混凝土强度标准值的100%时方
可拆除(28天后)。
4、所有悬挑构件均须待混凝土试块常规养护达到设计混凝土强度标准值的100%时（28天后）方可拆除底模。
5、已经拆除模板及其支架的结构，在混凝土达到设计强度以后，才允许承受计算荷载，施工中严禁堆放过量的建筑材料。
三、主体结构混凝土浇筑质量控制与提升 （一）、混凝土浇筑 1、柱混凝土施工
由于高度较高，为防止混凝土下落过程中离析，保证混凝土的浇筑质量，采用漏斗配导管浇筑，混凝土经漏斗沿导管下落至柱模底部。混凝土浇筑前要先填30～50mm 与混凝土同配比去石子砂浆或减半石混凝土，后以≯500mm 厚分层浇筑。混凝土入模前预先在柱四个角箍筋处下4根振动棒，同时开动对角2根振捣棒振捣，不得4根同时振捣。 混凝土柱振捣棒下棒图如下：
柱头水平施工缝留设在距梁底上30mm 处（待拆模后，剔凿掉20mm ，使之露出石子为止，使结构施工完后，施工缝为不可见）。先用塔吊浇筑柱头处高强度的混凝土，在混凝土初凝前再浇筑梁板混凝土，并加强混凝土的振捣和养护。从而确保梁柱节点区的混凝土强度等级与下柱一致。如下图。浇筑混凝土前对柱头钢筋予以保护，用塑料膜将钢筋进行包裹1m 高左右，防止混凝土污染钢筋。
梁板混凝土
柱头混凝土
α=135°h
施工缝
≥h/2
钢板网
柱头混凝土浇筑示意图
2、剪力墙混凝土施工
剪力墙浇筑主要采用地泵和布料杆，局部采用塔吊配合。
(9)为保证混凝土密实，剪力墙下层混凝土振捣时间控制在50秒，上层混凝土表面出现翻浆、不再有显著下沉、不再有大量气泡上冒时，即可认为振捣时间适宜。
(10)为使上下层混凝土结合成整体，上层混凝土振捣要在下层混凝土初凝之前进行，并要求振捣棒插入下层混凝土5—10cm。
同的水泥砂浆
同配比
振捣棒插入下层混凝土示意图
(11)粘在水平钢筋上的砂浆和混凝土应用振动棒轻轻碰落，不能让其长时间滞留，也不能用振动棒振动上部钢筋传递振动振落。
(12)注意在混凝土浇筑中，不得碰撞各种埋件，不得振捣模板、钢筋等，以防止出现对钢筋、模板等造成破坏。
3、梁板混凝土施工
①楼板混凝土浇筑，浇筑方向沿结构纵向进行，浇筑方法由一段开始用“赶浆法”即先将连梁根据连梁高分层浇筑成阶梯形，当达到板底位置时，连梁与板的混凝土一起浇筑，随着阶梯形不断延长，楼板混凝土浇筑连续向前推进。
②浇筑板混凝土的虚铺厚度要略厚于板厚，用插入式振捣器顺浇筑方向边浇筑边振捣，并用标尺竿检查混凝土厚度。振捣完毕后用长抹子抹平，施工缝处或有预埋件及插筋处用抹子找平。
4、楼梯混凝土施工
楼梯段混凝土自下而上浇筑，先振实底部混凝土，达到踏步位置时再与踏步混凝土一起浇捣，不断连续向上推进，并随时用木抹子将踏步上表面抹平。
楼梯施工缝留在上跑楼梯根1/2休息板梁处，该处板梁全不浇混凝土，墙内梁支座预留梁窝，空开不浇混凝土，在休息板上至少退进去1/3不浇混凝土。
（二）预防措施及控制要点
1、混凝土工程质量预控图
2、质量标准
(1)、质量保证措施
①保证不漏浆：
墙体底部漏浆控制：首先保证楼板平整，在楼板混凝土施工时，墙边附近要求使用平靠尺将楼面撮平，若出现不平的现象，使用水泥砂浆找平。
模板接缝漏浆控制：模板底部加设海绵条将缝隙堵死，保证墙体根部不漏浆。模板接缝处通过粘贴胶条或钉铁皮的方式堵缝，阴阳角处加设海绵条堵浆。
楼板与墙体交接处漏浆控制：楼板与墙体交接处通过木枋加设海绵条的方式堵浆。
②使用分层标尺杆控制分层厚度：
制作分层标尺杆用于控制混凝土的分层下料厚度，夜间施工时要求有足够的照明，保证混凝土下料工能够看清标尺杆的标志。通过分层下料厚度和分层振捣，保证混凝土振捣密实，控制不过振和不漏振，保证混凝土中的气泡上排，保证混凝土表面的观感质量。
③保证移动分层浇筑：
上部结构墙体通过采用塔吊或地泵与布料杆组合的方式，保证移动下料，从而保证混凝土分层下料厚度。
④控制振捣点和振捣时间：
通过在现场（控制钢筋移位的水平钢筋上）布设振捣点的标记来控制振捣点的间距，通过专人分区域振捣和根据振捣点逐一振捣来控制漏振现象，通过控制分层下料厚度和控制振捣时间来保证不过振和少振。
⑤窗洞模板底板穿洞透气：
在窗洞底模板上穿透气孔，使混凝土中的气体有效排除，保证混凝土表面观感质量。
⑥控制预拌混凝土质量：
实施原材料进场检验制度，每次浇筑混凝土时，要求搅拌站将混凝土开盘鉴定及有关原材料的材质证明试验报告随第一辆罐车带至施工现场，混凝土工长、试验员、质检员应对其进行检查验收，核对无误后方可进行浇筑。浇筑过程中试验员应间隔一段时间进行坍落度抽查同时做好混凝土试块。
(2)、保证项目
①预拌混凝土所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证或试验报告是否符合质量要求。
②混凝土的配合比、原材料计量、搅拌、运输、浇筑、养护和施工缝处理，必须符合施工规范规定。
③混凝土试块的取样、制作、养护和试验要符合《混凝土强度检验评定标准》的规定。
④设计不允许裂缝的结构，严禁出现裂缝；设计允许裂缝的结构，其裂缝宽度必须符合设计要求。
（3）、质量标准
商品砼所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证或试验报告是否符合质量要求。
砼的配合比、原材料计量、搅拌、运输、浇筑、养护和施工缝处理，必须符合施工规范规定。
砼强度的试块取样、制作、养护和试验要符合《砼强度检验评定标准》的规定。
砼应振捣密实；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。
允许偏差项应符合下表规定
(4)．质量通病及防治措施见下表：
