工程之星操作步骤 Prepared on 24 November 2020
一新建工程 点击“工程”图标，输入工程名称，点击“确定”。 选择坐标系统，点击“编辑”-----“增加”-----输入参数系统名--------选择椭球名称---------输入中央子午线（可在信息栏查看）--------点击“确定”。工程建立完成。二求转换参数 1 采集控制点原始坐标 点击“测量”------选择“点测量”-------到控制点把对中杆立在控制点上对中整平后按键盘上“A”键-------输入点名和天线高--------按键盘上“ENT”键保存控制点原始坐标。用同样的方法把其他的控制点原始坐标保存到手薄中。 2 参数计算 控制点采集完成后回到软件初始界面，点击“输入”-------“求转换参数”--------点击“增加”-------输入第一个控制点的已知平面坐标--------点击“确定”--------软件要求增加控制点大地坐标--------点击“从坐标管理库选点”--------选中对应的点然后点击右上角的“确定”------“确定”。同样的方法把余下的控制点增加到列表中，然后点击“保存”------输入参数文件名称--------点击“OK”按钮------点击“应用”-------软件提示“是否将参数赋值给当前工程”，点击“是”。参数转换完成。 三坐标采集 参数转换完成后进入测量界面进行坐标采集，点击“测量”-------“点测量”--------进入测量界面后把移动站立在需要采集的点上对中整平后按键盘上的“A”键------输入点名和天线高然后按键盘上的”ENT”键保存该点坐标。同样的方法完成后续的测量工作。 四文件导出

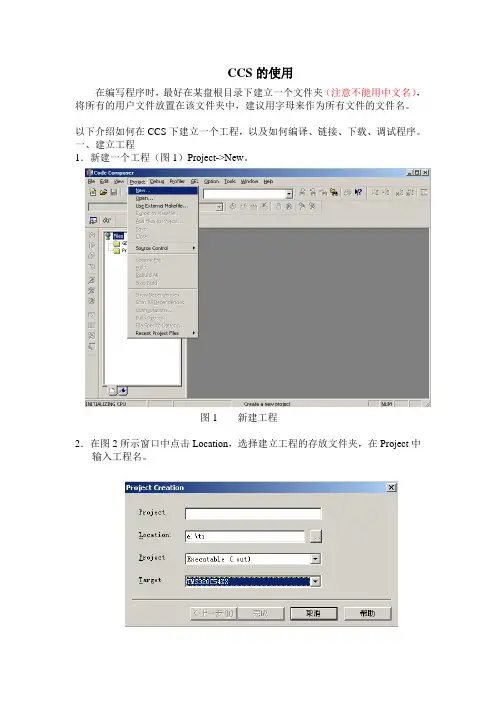

实验名称工程文件的建立与调试（以V olume为例）指导教师赵成 实验时间2011/04/30 实验教室东实B404 实验类型设计实验学时2h 一、实验目的 1．掌握CCS集成开发环境下工程的建立方法 2．掌握DSP工程中文件的添加方法 3．掌握CCS集成开发环境下代码的查看方法 4．掌握CCS集成开发环境下工程的编译与运行 5．能够修改程序选项和纠正语法错误 6．学会使用观察窗口观察structure变量 7．掌握为I/O文件增加探针的方法 8．学会使用显示图形工具，能够执行程序并绘制图形 二、实验设备 硬件：微型计算机Pentium V以上 EL-DSP-EXPIV DSP教学实验系统（可选） 软件：操作系统Windows XP Code Composer Studio集成开发环境 三、实验过程及关键步骤记录 一、创建工程文件 （1）启动Code Composer Studio v2.20。双击桌面上的CCS 2(‘C2000)快捷方式， 启动CCS集成开发环境。 （2）在c:\ti\myprojects目录下建立文件夹volume。 （3）将c:\ti\tutorial\sim28xx\volume1目录中的volume.c文件、volume.h文件、 volume.cmd文件、volume.gel文件、load.asm文件、sine.dat文件及vectors.asm文 件拷贝到上述新文件夹。 （4）选择菜单“Project”的“New…”项，弹出如下图所示的创建工程文件的对 话框，并依照如下步骤创建工程。 步骤：①工程命名为volume ②单击此按钮，选择工程所在目录为c:\ti\myprojects\volume ③单击完成设置 二、向工程添加文件 （1）选择菜单“Project”的“Add Files to Project…”项；在“Add Files to Project” 对话框中选择文件目录为c:\ti\myprojects\volume,选择显示出来的文件“volume.c”
1、首先找到ST官方最新版本的固件库：STM32F10x_StdPeriph_Lib_V3.5.0 STM32F10x_StdPenph_Ub_V3.5. 0 文件实 2、新建一个工程文件夹：比如led工程文件夹 3、在led工程文件夹中新建 5个文件夹：COREHARDWARESTM32F10x_FWL、 SYSTEM USER COR用来存放启动文件等 HARDWARE来存放各种硬件驱动代码 STM32F10x FWLi文件夹顾名思义用来存放ST官方提供的库函数源码文件 SYSTEM文件夹下包含了delay、sys、usart等三个文件夹。分别包含了delay.c、sys.c、usart.c 及其头文件 delay.h、sys.h、usart.h
USER用来存放我们主函数文件 main.c ,以及其他包括system_stm32f10x.c 等 4、将固件库包里面相关的启动文件复制到我们的工程目录COR之下 打开固件库STM32F10x_StdPeriph_Lib_V3.5.0文件夹,定位到目录 STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport 下面，将文件core_cm3.c和文件core_cm3.h复制到COR下面去。然后定位到目录 STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\S TM32F10x\startup\arm 下面，将里面 startup_stm32f10x_md.s、 startup_stm32f10x_ld.s 、startup_stm32f10x_hd 复制到 COREF面。这里我们解释一下，其实我们只用到 arm目录下面的startup_stm32f10x_md.s 文件，这个文件是针对中等容量芯片的启动文件。其他两个主要的为 startup_stm32f10x_ld.s 为小容量，startup_stm32f10x_hd.s 为大容量芯片的 启动文件。这里copy进来是方便其他开发者使用小容量或者大容量芯片的用户。现在看看我们的CORE文件夹下面的文件：
建筑工程施工步骤工程从进场到竣工资料报验的一般程序 1、施工组织设计（方案）报审 2、图纸会审记录 3、技术（安全）交底 4、开工报告 5、管理人员名单 6、各类材料报验 7、设计变更 8、现场签证 9、隐蔽报验 10、检验批报验 11、分项工程报验 12、分部工程报验 13、单位工程报验 14、竣工报告 其中6-8穿插在整个工程的施工过程中 资料整理及上报顺序： (一）进场伊始 1、工程技术文件报审表表附施工组织设计 2、分包单位资质报审表表附企业资质 3、项目管理人员名单附资格证书复印件 4、与甲方办理进场手续、签定安全协议
5、内部资料 6、整理施工队伍人员名单 7、附身份证复印件及特殊工种上岗证复印件 8、对施工队进行现场及书面的安全、技术交底并存档. 9、技术资料 10、将经设计签认的图纸存档作为施工的依据。 （随时存档图纸的变化) 11、工程合同及施工队的合同招投标文件中标通知书。 12、按需要与施工队签定协议作为对合同的补充并存档 13、要求甲方提供书面的控制线交底、和安装的技术交底并存档. (二）材料进场 1、工程物资进场报验表 2、附材料构配件进场检验记录、产品合格证、检测报告等 3、内部资料 4、材料进场的票据、进场时间、数量、经手人记录存档 5、材料的产品合格证、检测报告等及时的追索并要求证明文件的有效（如出具的时间、时效、有否单位盖章） 6、工程安装报验 7、工程样板报验 8、如有要求可自制表格署明位置、报验内容、时间等 9、分项/分部工程施工报验表 10、按要求附隐蔽工程检查记录、检验批质量验收记录表等 11、交接检查记录
12、与上下道工序相关单位进行试验、检测 13、三性检测、拉拔试验、探伤、胶的相容性试验等。按要求选做、14由甲方选型、抽样。 （三）内部资料 1、施工进度计划 2、材料进场计划 3、人员调配计划 4、机具进场计划 5、试验检测计划 6、资料报验计划 7、施工日志（包含天气变化、施工内容进度、安全管理内容、重要事件的发生记） (四）工程经济、技术文件 工程洽商变更、收发文记录、报价单、认价单存档、图纸及图纸变更存档(五）工程竣工 1、竣工资料整理暂不细述 2、工程决算单与施工队的决算单 3、工程移交 4、工程总结 ---精心整理，希望对您有所帮助
固件库采用3.5.0版本 USE_STDPERIPH_DRIVER,STM32F10X_CL 1.首先建立工程文件，将固件库中的文件复制过来 建立工程文件夹project，包含文件夹 user：用户可自己修改的文件 CMSIS：Cortex-M3内核相关文件 startup：启动单片机的汇编文件 driver：外设操作的驱动文件 具体向工程文件夹中添加的文件为： 将路径：固件库文件夹\Project\STM32F10x_StdPeriph_Template中的stm32f10x_conf.h、stm32f10x_it.c、stm32f10x_it.h文件添加到user文件夹，再在其中建立一个main.c主文件 将路径：固件库文件夹\Libraries\CMSIS\CM3\CoreSupport中的core_cm3.c、core_cm3.h 文件，以及固件库文件夹\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x中的stm32f10x.h、system_stm32f10x.c、system_stm32f10x.h文件添加到CMSIS文件夹 将路径：固件库文件夹\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm 中的startup_stm32f10x_cl.s（互联型启动文件）文件添加到startup文件夹 将路径：固件库文件夹\Libraries\STM32F10x_StdPeriph_Driver中的src和inc文件夹全部复制到driver文件夹
2.在Keil中建立工程并管理工程文件
使用MDK（Keil）建立一个STM32工程模板的流程如图所示： 一.获取ST库源码。到ST公司的官网进行查找并下载，如图所示： 1.新建工程文件夹——《STM32工程模板》。首先，新建工程文件夹《STM32工程模板》，然后再在该文件夹下新建6个文件夹，分 别：《Doc》、《BSP 》、《Listing》、《Output》、《Project》和《User》。其中， 2.《Doc》用于存放各种说明文档； 《BSP 》用于存放各种库文件； 《Listing》用于存放编译时产生的中间文件； 《Output》用于存放生成的下载所需的文件； 《Project》用于存放工程文件； 《User》用于存放用户文件，即我们自己编写的各种源文件。具体情况如下图所示： 具体步骤，以KEIL5 MDK5.18中建立STM32F417工程为例： 二.STM32工程建立（F4系列） 2016年4月13日16:57
将下载的stm32f4_dsp_stdperiph_lib_zip 压缩包中的文件复制到工程模板文件 夹下的STM32F4XX_StdPeriph_Driver 文件夹。如下图： 1)将stm32f4_dsp_stdperiph_lib\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1 \Libraries\CMSIS\Include 文件夹中对应的core_cm 文件复制到工程模板文件夹下的CMSIS文件夹。具体操作情况如下图： 2)向建立的工程文件夹中添加库文件。 3.
将stm32f4_dsp_stdperiph_lib\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1 \Libraries\CMSIS\Device\ST\STM32F4xx\Include 文件夹中文件复制到工程模板文件夹下的CMSIS 文件夹。具体操作情况如下图： 3)将stm32f4_dsp_stdperiph_lib\STM32F4xx_DSP_StdPeriph_Lib_V1.6.1 \Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm 文件夹中对应芯片的startup 文件复制到工程模板文件夹下的CMSIS 文件夹。具体操作情况如下图： 4)将库文件中Project文件夹下的相关文件复制到工程模板文件夹下的User文件 夹中。具体操作情况如下图： 5)
Keil4 建立STM32工程详解 1：安装mdk412，用注册机注册，这个过程不详细叙述了。 2：在本地某个路径下建立STM32工程文件夹，命名：my_STM32，并在my_STM32下建立rvmdk文件夹，并在rvmdk文件夹内建立 obj，list两个文件夹。 3: 打开Keil4. 4: 选择Project菜单->New uVision Project...，选择.../my_STM32/rvmdk文件夹的路径，并命名工程文件：my_STM32，回车 5：选择器件名称，见图1
图1 单击OK。 6：如图2所示：选择否，不添加Startup.s，以后自己添加。 图2 7：如图3，建立几个Group：startup(即将装入启动文件等)，usr(即将装入应用程序文件)，FWlib(即将装入库文件的.c文件)，doc(即将装入说明文档)
图3 8：右键单击FWlib，Add Files to Group 'FWlib'，选择库文件的路径下的src 文件内的所有文件，并点击Add，如图4所示：
图4 9：将cortexm3_macro.s，stm32f10x_vector.s，stm32f10x_it.c， stm32f10x_it.h，stm32f10x_conf.h，main.c，readme.txt拷贝到my_STM32文件夹内。 10：右键单击usr，Add Files to Group 'usr'，选择main.c，stm32f10x_it.c，stm32f10x_it.h，stm32f10x_conf.h，并Add，如图5所示
化工项目建设程序 化工项目建设程序是指项目从策划、评估、决策、设计、施工到竣工验收、投入生产或交付使用的整个建设过程中，各项工作必须遵循的先后工作次序。 1.1 化工项目建设具体流程 1.1.1可行性研究（由企业或委托中介服务机构进行） 1.1.2项目选址（企业到规划或建设部门办理项目选址意见书、建设 用地规划许可证） 1.1.3项目立项或备案（按照项目分类，省或市安委会组织相关部门 审查通过后，由企业向发改委申请立项或备案） 1.1.4进行环境影响评价（企业委托有资质的中介服务机构进行） 1.1.5环境影响评价批复（环保部门批复环境影响报告） 1.1.6进行安全预评价和职业病危害与评价报告（企业委托有资质的 中介服务机构） 1.1.7安全与评价报告评审（专家评审） 1.1.8职业病危害与评价报告审核决定（卫生部门） 1.1.9安全与评价报告备案（企业到安监部门备案） 1.1.10安全审查（安监部门进行安全审查） 1.1.11政府批准（安全审查合格后，由安监部门下发批准书） 1.1.12申领工商营业执照（企业凭批准书到工商管理部门办理营业执 照） 1.1.13办理土地使用证（企业到国土管理部门办理） 1.1.14进行初步设计（企业委托有资质的设计单位进行） 1.1.15初步设计审查（消防部门【消防设计审核意见书】、卫生部门 【职业病防护设计审查意见书】、安监部门【安全设计审查意见书】进行审查） 1.1.16施工图设计（企业委托有资质的设计单位进行） 1.1.17申领建设工程规划许可证（企业到规划部门办理建设工程规划 许可证） 1.1.18申领建设施工许可证（企业到建设部门办理建设施工许可证）
ISE 建立工程步骤详解
FPGA 设计流程包括电路设计输入、功能仿真、设计综合、综合后仿真、设计 实现、添加约束、布线后仿真和下载、调试等主要步骤。一般的 FPGA 逻辑设计 下面通过一个最简单的“LED 流水灯”实例， 具体讲解 ISE 时只需要用到 ISE 设计工具， 设计工具的使用，并介绍基于 ISE 的 FPGA 设计基本流程：
第1步.新建一个工程?
双击 ISE 桌面的快捷方式图标：
或开始→所有程序→Xilinx ISE Design Suite 12.4→ISE Design Tools 中打开 Project Navigator。打开如下界面
我们需要新建一个工程，因此点击 New Project。如果是之前已经建好了工 程，那么我们就可以选择 Open Project。同时在下方列出了最近使用过的项目， 我们也可以通过双击进行打开。 可以看到下图所示的新建工程向导。
然 后 在 Name 中 输 入 项 目 名 称 ， 软 件 会 同 时 在 Locatio on 和 wor rking Dire ectory 中新 新建一个与 与项目名一 一样的文件 件夹来存放 该项目的所 所有文件。 。在 Loc cation 中选 选择我们项目 目存放的路 路径， 因为我们 们使用的是 Verilog HDL H 语言 ，因此 Source type 类型我们选 选择 HDL， 这里我 我们使用 Verilog V 模块 块作为顶层 层输入，所 所以选 HDL L。输入工程 程名 led_ _water，选择存放在 D:\LAB 下后出现下图 下 图对话框。点击 Nex xt。
市面上的许多stm32开发板都是使用ULINK2作为调试仿真工具，鉴于ULINK2所需引脚过多在学习时还可以，但应用于实际电路设计生产会造成许多硬件资源的浪费。鉴于此，本人经实验得出利用ST-LINK作为仿真下载工具的实验最小系统电路。希望给大家作为参考。 一、最小系统原理图 二、建立工程的步骤 1、先在一个文件夹内建6个子文件夹： DOC：放说明文件 Libraries：放库文件（CMSIS、FWlib） Listing：放编译器的中间文件 Output：放编译器的输出文件 Project：放项目工程 User：放自己编写的程序、main、stm32f10x_conf、stm32f10x_it.C、stm32f10x_it.h
2、双击桌面UV4图标启动软件，，---NWE uVision Project--选择保存地方----选择芯片型号------在左边处建立5个GOP（STARTUP放启动文件）、（CMSIS放内核文件）、（FWLIB放库里面的src的.C文件）、（USER 放自己写的程序文件及stm32f10x_conf.h、stm32f10x_it.h、stm32f10x_it.c、main.c）
3、将Output重置到一开始时所建的“Output”文件夹中。 4、将Listing重置到一开始时所建的“Listing”文件夹中。 5、在C、C++处的“Define”输入：STM32F10X_HD,USE_STDPERIPH_DRIVER。对于不同的芯片容量，可对HD进行更改（LD、MD、HD、XL、XC）。然后在“Include Paths”处指定相关的搜库位置。 6、Debug处选好下载器
KEIL工程建立步骤点击Next，勾选安装协议：
下一步，选择安装路径（笔者因硬盘空间不足安装在E盘，但若读者硬盘资源充裕，则建议安装在C盘，跑起来快些）： 下一步，填写用户信息，个人用户随意填入即可：
点击Next 就进入实质的安装过程啦，Wait for a Whle…… 很快安装完毕，看到2 个可选项： 1、保持当前uVision 的设置。 2、载入以下选择的工程实例，默认即可。
点击Next，来到最后一个安装界面： 1.是否安装ULINK Pro Driver V1.0驱动？ 2.是否显示软件发布说明？ 读者可以按照自己的需求勾选。 点击Finish，KEIL MDK就完成安装了，可以发现桌面上生成了名为“Keil uVision4”的可执行文件快捷方式。双击“Keil uVision4”图标打开Keil uVision4开发环境，此时Keil uVision4会自动载入一个工程项目（依安装的倒数第二步勾选而定），我们就此可以简单地看看KEIL MDK 的用户界面。
如图所示，KEIL MDK的基本用户界面也是很简洁的，也是由一些菜单栏，工具栏，状态栏等区域构成。当然KEIL MDK的软件界面远远不止这么简单，读者可以在日后漫长的工程师生涯逐一熟悉。 至此，KEIL MDK的安装工作已经完毕了。接下来我们要开始建立我们的第一个工程。在开始之前，请读者先从网上获取ST公司提供的STM32固件库“stm32f10x_fw_archive v2.0 (May 2009)”，然后将其解压。 首先请读者在任意一个地方建立一个空文件夹，并将其命名为“STM32_FW”。然后在STM32_FW 里新建6个文件夹，分别命名为“boot”、“library”、“src”、“obj”、“list”、“library”。 如下图所示： 接下来请执行如下操作：
