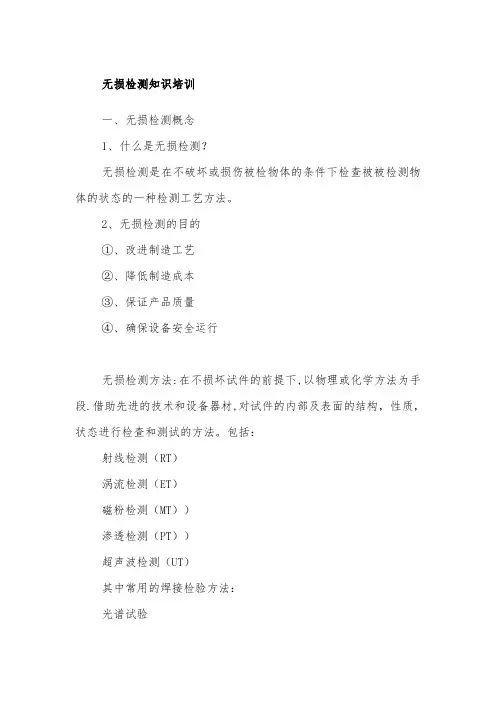

无损检测知识培训：
着色探伤和磁粉探伤
汪成洋
一、着色探伤
一、着色探伤原理介绍
着色探伤是无损检测的一种方法，它是一种表面检测方法，主要用来探测诸如肉眼无法识别的裂纹之类的表面损伤，如检测不锈钢材料近表面缺陷（裂纹）、气孔、疏松、分层、未焊透及未熔合等缺陷（也称为PT检测）。适用于检查致密性金属材料（焊缝）、非金属材料（玻璃、陶瓷、氟塑料）及制品表面开口性的缺陷（裂纹、气孔等）。
二、着色探伤的基本原理
主要利用毛细现象使渗透液渗入缺陷，经清洗剂清洗使表面渗透液清除，而缺陷中的渗透液残留，再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目的。
三、着色探伤的工作标准
1、工件表面预清理
在被检表面施加渗透剂前，应使用清洗剂将工件表面清洗干净，使得被检表面无油污、锈蚀、切屑、漆层及其他污物（如检验焊缝时，在焊缝表面及焊缝边缘不应有氧化皮、焊渣、飞溅等污物），然后，使得被检工件表面要充分干燥。
2、着色渗透
用渗透剂对已处理干净的工件表面均匀喷涂后，渗透5-15分钟。
3、清洗、干燥
在渗透5-15分钟之后，施加显象剂之前：
（1）要使用清洗剂将喷在工件表面的渗透剂清洗干净，使得被检表面要清洁
（2）用干净的纱布擦干或在室温下自然干燥
注：清除多余的渗透剂时，应防止过清洗或清洗不足（保证工件表面没有渗透剂即可）
4、显像
将显像剂充分摇匀后，对被检工件表面（已经清洗干净、干燥后的工件）保持距离150mm-300mm均匀喷涂，喷洒角度为30°- 40°，显像时间不小于7分钟。
5、观察
1、观察显示迹痕，应从施加显像剂后开始，直至迹痕的大小不发生变化为止，约7-15分钟，观察显像应在显像剂施加后7~60分钟内进行。
2、观察显示迹痕，必须在充足的自然光或白光下进行。
3、观察显示迹痕，可用肉眼或5--10倍放大镜。
4、不能分辨真假缺陷迹痕时，应对该部位进行复试。
6、结果判断和记录
1、根据显示迹痕的大小和色泽浓淡来判断缺陷的大小和严重程度。
2、缺陷显示迹痕的长度与宽度之比不小于3的称为线状缺陷迹痕，长条缺陷将显示出线状迹痕。
3、缺陷显示迹痕的长度与宽度之比小于3的称为圆状缺陷迹痕。例如气孔等近似圆形的缺陷，将显示出圆状迹痕。
4、缺陷显示迹痕，根据需要分别用照相、示意图或可剥性显象剂等进行记录。
5、在被检表面缺陷显示迹痕的部位作标记。如图有缺陷的工件
注：对返修件，在修补部位需要探伤时，要扩大探伤范围。探伤结束，应将被检表面上的显象剂清除掉。
7、探伤报告
报告内容包括：
1、被检工件的代号、名称、材质、表面状态、数量;
2、委托单位、依据技术文件及探伤要求;
3、着色探伤剂的型号、类别;
4、检测灵敏度(注明对比试块种类)、探伤结果;
5、探伤人员、审核人员签署;
6、申请日期、报告日期。
三．着色渗透探伤的安全操作规程
1、探伤剂中含易燃、有毒，应放在阴凉通风处。
2、探伤现场应有良好的通风条件，远离火源和热源，操作人员应站在上风处。
3、操作者应戴乳胶手套和口罩，避免皮肤长
二、磁粉探伤
一、磁粉探伤原理
介绍：磁粉探伤利用工件缺陷处的漏磁场与磁粉的相互作用，它利用了钢铁制品表面和
近表面缺陷（如裂纹、夹渣、发纹等）磁导率和钢铁磁导率的差异，磁化后这些材料不连续
处的磁场将发生崎变，形成部分磁通泄漏处工件表面产生了漏磁场，从而吸引磁粉形成缺陷
处的磁粉堆积——磁痕，在适当的光照条件下，显现出缺陷位置和形状，对这些磁粉的堆积
加以观察和解释，就实现了磁粉探伤。
原理：将待测物体置于强磁场中或通以大电流使之磁化，若物体表面或表面附近有缺陷（裂纹、折叠、夹杂物等）存在，由于它们是非铁磁性的，对磁力线通过的阻力很大，磁力线在这些缺陷附近会产生漏磁。当将导磁性良好的磁粉（通常为磁性氧化铁粉）施加在物体上时，缺陷附近的漏磁场就会吸住磁粉，堆集形成可见的磁粉痕迹，从而把缺陷显示出来。
二、磁粉探伤优缺点
磁粉探伤的优点是：对钢铁材料或工件表面裂纹等缺陷的检验非常有效；设备和操作均较简单;检验速度快，便于在现场对大型设备和工件进行探伤；检验费用也较低。
缺点是：仅适用于铁磁性材料；仅能显出缺陷的长度和形状，而难以确定其深度；对剩磁有影响的一些工件，经磁粉探伤后还需要退磁和清洗。
磁粉探伤的灵敏度高、操作也方便。但它不能发现床身铸件内的部分和导磁性差（如奥氏体钢）的材料，而且不能发现铸件内部分较深的缺陷。铸件、钢铁材被检表面要求光滑，需要打磨后才能进行。
三、磁粉探伤操作步骤
第一步：预清洗
所有材料和试件的表面应无油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清晰度的杂质。
第二步：缺陷的探伤
磁粉探伤应以确保满意的测出任何方面的有害缺陷为准。使磁力线在切实可行的范围内横穿过可能存在于试件内的任何缺陷。
第三步：探伤方法的选择
1：湿法：磁悬液应采用软管浇淋或浸渍法施加于试件，使整个被检表面完全被覆盖，磁化电流应保持1/5~1/2秒，此后切断磁化电流，采用软管浇淋或浸渍法施加磁悬液。
2：干法。磁粉应直接喷或撒在被检区域，并除去过量的磁粉，轻轻地震动试件，使其获得较为均匀的磁粉分布。应注意避免使用过量的磁粉，不然会影响缺陷的有效显示。
3：检测近表面缺陷。检测近表面缺陷时，应采用湿粉连续法，因为非金属夹杂物引起的漏磁通值最小，检测大型铸件或焊接件中近表面缺陷时，可采用干粉连续法。
4：周向磁化。在检测任何圆筒形试件的内表面缺陷时，都应采用中心导体法；试件与中心导体之间应有间隙，避免彼此直接接触。当电流直接通过试件时，应注意防止在电接触面处烧伤，所有接触面都应是清洁的。
5：纵向磁化。用螺线圈磁化试件时，为了得到充分磁化，试件应放在螺线圈内的适当位置上。螺线圈的尺寸应足以容纳试件。
第四步：退磁。将零件放于直流电磁场中，不断改变电流方向并逐渐将电流降至零值。大型零件可使用移动式电磁铁或电磁线圈分区退磁。
第五步：后清洗。在检验并退磁后，应把试件上所有的磁粉清洗干净；应该注意彻底清除孔和空腔内的所有堵塞物。
四、磁粉探伤使用介质
磁粉探伤所用的磁粉介质
磁粉的功用是作为显示介质，其种类包括有：
a.黑磁粉-成分为四氧化三铁（Fe3O4），呈黑色粉末状，适用于背景为浅色或光亮的工件。
b.红磁粉-成分为三氧化二铁（Fe2O3），呈铁红色粉末状，适用于背景较暗的工件。
c.荧光磁粉-在四氧化三铁磁粉颗粒外裹有荧光物质，在紫外线辐照下能发出黄绿色荧光，适用于背景较深暗的工件，特别是由于人眼色敏特性的原因，使得以荧光磁粉作磁介质的磁粉检验较之其他磁粉具有更高的灵敏度。
d.白磁粉-在四氧化三铁磁粉颗粒外裹有白色物质，适用于背景较深暗的工件。
一、是非题 1.1磁粉探伤中所谓的不连续性就是指缺陷。（X ） 把影响工件使用性能的不连续性称为缺陷 1.2磁粉探伤中对质量控制标准的要求是愈高愈好。（* ） 在实际应用中，并不是灵敏度越高越好，因为过高的灵敏度会影响缺陷的分辨率和细小缺陷显示检出的重复性，还将造成产品拒收率增加而导致浪费。 1.3磁粉探伤的基础是磁场与磁粉的磁相互作用。（* ） 缺陷处产生漏磁场是磁粉检测的基础。磁粉检测是利用漏磁场吸附磁粉形成磁痕来显示不连续性的位置、大小、形状和严重程度 1.4马氏体不锈钢可以进行磁粉探伤。（） 1.5磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜，铝等非磁性材料。（） 1.6磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷. （ * ） 可以检测出铁磁性材料表面和近表面（开口和不开口）的缺陷 1.7磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。 （ * ） 检测时的灵敏度与磁化方向有很大关系，若缺陷方向与磁化方向近似平行或缺陷与工件表面夹角小于20度，缺陷就难以发现。 1.8磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。（ * ）1.9被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。（* ） 裂纹处的漏磁场 1.10磁粉探伤可对工件的表面和近表面缺陷进行检测。（ * ） 铁磁性材料 1.11一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。 （） 1.12焊缝的层间未融合缺陷，容易用磁粉探伤方法检出。（* ） 2.1由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极并吸附磁粉。（* ）漏磁场 2.2磁场强度的大小与磁介质的性质无关。（）2.3顺磁性材料和抗磁性材料均不能进行磁粉探伤。（）2.4当使用比探测普通钢焊缝的磁场大10倍以上的磁场强化时，就可以对奥氏体不锈钢
无损探伤常见问题汇总 资料整理：无损检测资源网 沧州市欧谱检测仪器有限公司
物理探伤就是不产生化学变化的情况下进行无损探伤。 一、什么是无损探伤? 答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 二、常用的探伤方法有哪些? 答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 三、试述磁粉探伤的原理? 答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 四、试述磁粉探伤的种类? 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 五、磁粉探伤的缺陷有哪些? 答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，无损检测资源网可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷;它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷;但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 六、缺陷磁痕可分为几类? 答：1、各种工艺性质缺陷的磁痕; 2、材料夹渣带来的发纹磁痕; 3、夹渣、气孔带来的点状磁痕。
七、试述产生漏磁的原因? 答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B=μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 八、试述产生漏磁的影响因素? 答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。 2、磁化磁场强度(磁化力)大小：磁化力越大、漏磁越强。 3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。 九、某些零件在磁粉探伤后为什么要退磁? 答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某些零件的剩磁将会使附近的仪表指示失常。因此某些零件在磁粉探伤后为什么要退磁处理。 十、超声波探伤的基本原理是什么? 答：超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在萤光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。 十一、超声波探伤与X射线探伤相比较有何优的缺点? 答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高，对人体无害等优点;缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性;超声波探伤适合于厚度较大的零件检验。 十二、超声波探伤的主要特性有哪些? 答：1、超声波在介质中传播时，在不同质界面上具有反射的特性，如
特种设备无损检测磁粉 考证题库 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
一、是非题 磁粉探伤中所谓的不连续性就是指缺陷。（） 磁粉探伤中对质量控制标准的要求愈高愈好。 ( ) 磁粉探伤的基础是磁场与磁粉的磁相互作用。 ( ) 马氏体不锈钢可以进行磁粉探伤。 ( ) 磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜、铝等非磁性材料。( ) 磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷。( ) 磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。( )磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。 ( ) 被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。 ( ) 磁粉探伤可对工件的表面和近表面缺陷进行检测。( ) 一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。 焊缝的层间未熔合缺陷，容易用磁粉探伤方法检出。 ( ) 由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极井吸附磁粉。 ( ) 磁场强度的大小与磁介质的性质无关。( ) 顺磁性材料和抗磁性材料均不能进行磁粉探伤。 ( ) 当使用比探测普通钢焊缝的磁场大10倍以上的磁场磁化时．就可以对奥氏体不 锈钢焊缝进行磁粉探伤。( ) 铁磁性材料是指以铁元素为主要化学成分的，容易磁化的材料。( ) 各种不锈钢材料的磁导率都很低，不适宜磁粉探伤。 ( ) 真空中的磁导率为0。 ( ) 铁磁材料的磁导率不是一个固定的常数。 ( ) 铁、铬、镍都是铁磁性材料。 ( ) 矫顽力是指去除剩余磁感应强度所需的反向磁场强度。( ) 由于铁磁性物质具有较大的磁导率，因此在建立磁通时．它们具有很高的磁阻。 ( ) 使经过磁化的材料的剩余磁场强度降为O的磁通密度称为矫顽力。 ( ) 磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。( )
无损探伤原理、无损检测原理、常用方法、相关问题 什么是无损探伤？ 答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 二、常用的探伤方法有哪些？ 答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 三、试述磁粉探伤的原理？ 答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 四、试述磁粉探伤的种类？ 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 五、磁粉探伤的缺陷有哪些？ 答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 六、缺陷磁痕可分为几类？ 答：1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕； 3、夹渣、气孔带来的点状磁痕。 七、试述产生漏磁的原因？ 答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B ＝μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B 根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 八、试述产生漏磁的影响因素？ 答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。 2、磁化磁场强度（磁化力）大小：磁化力越大、漏磁越强。 3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。 九、某些零件在磁粉探伤后为什么要退磁？ 答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某
渗透探伤 §1 无损检测 无损检测是指不管材料、机器、结构件的特点如何，为了能在不损伤、分离或破坏试验对象的前提下能够知道有无缺陷和其状态或者是对象物的性质、状态、内部构造而进行的全部试验，是一种非破坏性试验。 无损检测方法主要有射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、应变测定等方法。用哪一种方法，如何运用来进行非破坏性试验，根据非破坏试验的目的而不同，因此必须根据不同的目的，选择最合适的无损检测方法去实施试验。 §2 渗透探伤的目的及特点 渗透探伤试验的目的是将试验体的表面开了口的细微的缺陷扩大之后将其找出来,其特点： 1．可以检查金属和非金属零件或材料的表面开口缺陷。 2．渗透探伤不受受检零件化学成分、结构、形状及大小的限制。 3．不适用于： a.检查表面是吸收性的零件或材料，例如粉末冶金零件； b.检查因外来因素造成开口被堵塞的缺陷，例如零件经喷丸或喷砂，则 可能堵塞表面缺陷的“开口”。 c.对于会因为试验使用的各种探伤材料而受腐蚀或有其它影响的材料也 不能适用。 非破坏检查使用的试验方法有许多种，渗透探伤作为测试出表面有开口缺陷的试验方法来说是最好的。但是，另一方面，由于手工操作较多，试验结果的可信赖性很大程度上依赖于专门实施试验的个人的技术实力，所以这也是对技术熟练程度与经验要求较多的试验方法。
§3 渗透探伤的工作原理 渗透探伤的工作原理：零件表面被施涂含有荧光染料或着色染料的渗透液后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面开口缺陷中；经去除零件表面多余的渗透液和干燥后；再在零件表面施涂吸附介质——显象剂；同样，在毛细管作用下，显象剂将吸附缺陷中的渗透液，使渗透液回渗到显象剂中，并且在覆盖膜中扩大；在一定的光源下（黑光和白光），缺陷处之渗透液痕迹被显示（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布状态。 1）毛细管现象 所谓毛细管现象就是在水等液体中插入细玻璃管的话，就会出现液体在玻璃管中上升，管内液面与原液面之间会形成高度差的现象，这也是我们日常生活中随处可见的现象。 例如，不管是何种材料，表面有缝隙时，将水滴到哪一部分，水就会很快地渗入进去的现象。将水滴到布上，就会很快地渗进去并扩大成圆形的现象，都是毛细吸管现象。间隙越小，液体的粘性越低，这种现象的速度越快。 2）清洗处理（又称除去处理） 所谓清洗处理就是在渗透处理结束的时候，为了将试验体表面粘附的剩余渗透液除去而进行的处理。在溶剂去除型渗透探伤试验的时候，必须从用抹布擦拭开始。用这种方法将表面粘附的大部分渗透液除去，对于表面的凹坑与不平的地方粘附的难以除干净的渗透液，必须将清洗液喷到抹布上，更加细致地将其擦去。 必须注意的是，象这样的溶剂去除型渗透探伤试验的清洗处理中的残留渗透液的清除工作是用抹布擦去，而不是用清洗液去冲洗。 3）渗透处理 所谓渗透处理就是使渗透液渗透到缺陷中去的处理，渗透液不渗透到缺陷中去的话就不成为渗透探伤试验。因此在必要的位置，必须使用够量的渗透液并且为了使渗透液渗透到缺陷中去，必须确保足够的时间。
专用车底盘项目焊缝磁粉无损检测作业指导书 前言： 本指导书适用于铁磁性材料熔焊焊缝及其附近母材表面和近表面质量的磁粉检验。由于焊件和焊缝接头的形状、材质、状态、所能产生的缺陷、质量要求等有所不同，因此，一个或成批产品焊缝在实施磁粉检测时，应选用经试验证明确有成效的方法，对所用的磁化技术与规范、设备器材、施加磁粉或磁悬液时间、验收质量等级等加以具体的规定。 本指导书参照了JB/T6061 JB/T4730-2005 GB3721 GB9445 JB/T6063 JB/T6065 标准制定。 1 检验方法及要求 1.1 检验前，焊缝及其两侧各不小于25mm范围的母材表面应进行清理，去除表面的油污、 焊接飞溅物、铁锈和氧化皮、漆层等。 1.2 被检部位按下列步骤顺序进行： 1.2.1 用磁粉探伤设备进行必要的磁化。 1.2.2 在被磁化的区域内用干法施加干燥过的磁粉，或者用湿法施加磁悬液。 1.2.3 对施加过磁粉或磁悬液的部位进行磁痕观察、分析、评定。 1.3 采用连续法进行检验。由于工件较大请使用适合局部磁化的磁轭法。每次磁化的长度 范围最小为50mm，最大为200mm。 1.4 焊缝上的每个检验部位应至少在相互垂直或近于垂直的两个方向上分别得到磁化。可 选用：纵向磁化加横向磁化、交叉磁化、旋转磁场或摆动磁场等方法进行磁化。1.5 建议采用湿法施加磁粉。 1.6 用湿法施加磁粉时，施加到被检表面的磁悬液应尽可能均匀分布，并利用载液的流动 性带动磁粉流动。在有漏磁场的地方形成磁痕，没有漏磁场的地方全部离走。 1.7 当遇到下列的任意一种情况或几种情况时，应采用干法： 1.7.1 要求检验埋藏深度较大的缺陷时； 1.7.2 焊缝表面的平整度极差，如果使用湿法，磁悬液很难顺利流动时； 1.7.3 焊缝表面明显低于母材表面，如果使用湿法，容易使磁悬液发生淤积时； 1.7.4 焊缝温度明显高于室温，如果使用湿法，容易使磁悬液干涸时。 1.7.5 上述情况使用干法检验时必须加温，使其温度超过室温。 1.8 容易产生冷裂纹的焊缝检验时，其有效的检验结果必须在焊缝的焊接温度冷却至室 温之后再放置24h以上的检验中取得。其他场合下的结果可作参考。 1.9 焊后需要进行热处理的焊缝，应在热处理工作结束后进行。 2 检验人员 2.1检验人员应按GB9445的规定取证，经相关部门考试合格后，持证操作。签发检验报 告者必须持有磁粉检验II级以上资格证书。 2.2检验人员应了解产品焊接中常出现的缺陷类型、部位、方向，并掌握可使重要缺陷不 漏检的试验方法。 2.3检验人员的矫正视力应不低于1.0，并且没有色盲。 3检验设备 3.1检验设备应符合GB3721的规定。必须使用在有效的鉴定期内的仪器设备。 3.2交流电磁轭在其最大磁轭间距上的提升力应大于44N，直流电磁轭在其最大磁轭间距 上的提升力应大于177N。 3.3用于施加干磁粉的喷粉器应能均匀地喷洒出雾状的干磁粉，并产生足够的压缩气流， 以吹掉被检表面上没有形成磁痕的磁粉。 4 检验用磁粉
超声波探伤仪磁粉探伤仪等无损检测常用知识 无损探伤问题集 物理探伤就是不产生化学变化的情况下进行无损探伤。 一、什么是无损探伤？ 答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 二、常用的探伤方法有哪些？ 答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 三、试述磁粉探伤的原理？ 答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 四、试述磁粉探伤的种类？ 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 五、磁粉探伤的缺陷有哪些？ 答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 六、缺陷磁痕可分为几类？ 答：1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕；
3、夹渣、气孔带来的点状磁痕。 七、试述产生漏磁的原因？ 答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B＝μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 八、试述产生漏磁的影响因素？ 答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。 2、磁化磁场强度（磁化力）大小：磁化力越大、漏磁越强。 3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。 九、某些零件在磁粉探伤后为什么要退磁？ 答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某些零件的剩磁将会使附近的仪表指示失常。因此某些零件在磁粉探伤后为什么要退磁处理。 十、超声波探伤的基本原理是什么？ 答：超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在萤光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。 十一、超声波探伤与X射线探伤相比较有何优的缺点？ 答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高，对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探伤适合于厚度较大的零件检验。 十二、超声波探伤的主要特性有哪些？ 答：1、超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过射线而不能反射； 2、波声的方向性好，频率越高，方向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置。
无损探伤标准 一、通用基础 1、GB 5616-1985 常规无损探伤应用导则 2、GB/T 9445-1999 无损检测人员技术资格鉴定通则 3、GB/T 14693－1993 焊缝无损检测符号 4、GB 16357-1996 工业X射线探伤放射卫生防护标准 5、JB 4730-1994压力容器无损检测 6、DL/T675-1999 电力工业无损检测人员资格考核规则 二、射线检测 1、GB 3323-1987 钢熔化焊对接接头射线照相和质量分级 2、GB 5097-1985 黑光源的间接评定方法 3、GB 5677-1985 铸钢件射线照相及底片等级分类方法 4、GB/T 11346-1989 铝合金铸件X射线照相检验针孔(图形)分级 5、GB/T 11851-1996压水堆燃料棒焊缝X射线照相检验方法 6、GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分类 7、GB/T 无损检测术语射线检测 8、GB/T 12605-1990 钢管环缝熔化焊对接接头射线透照工艺和质量分级 9、GB/T 16544-1996 球形储罐γ射线全景曝光照相方法 10、GB/T 16673-1996 无损检测用黑光源（UV-A）辐射的测量 11、JB/T 7902-2000 线型象质计 12、JB/T 7903-1995工业射线照相底片观片灯 13、JB/T 泵产品零件无损检测泵受压铸钢件射线检测方法及底片的等级分类 14、JB/T 9215-1999 控制射线照相图像质量的方法 15、JB/T 9217-1999射线照相探伤方法 16、DL/T 541-1994 钢熔化焊角焊缝射线照相方法和质量分级 17、DL/T 821-2002 钢制承压管道对接焊接接头射线检验技术规程 18、TB/T6440－92 阀门受压铸钢件射线照相检验 三、超声波检测㈠
（MT） 北方重工业集团公司：王海岭2002年8月30日
本人于1987年7月毕业于内蒙古大学物理系，被分配到北方重工业集团公司（原内蒙古第二机械制造总厂）计量检测中心理化室工作，1998年被评聘为高级工程师，我自参加工作以来，一直从事无损检测工作，1988年5月参加了内蒙劳动人事厅举办的无损检测学习班并取得锅炉压力容器超声波探伤Ⅱ级资格证书。同年11月取得了XX行业无损检测磁粉探伤Ⅱ级资格证书，1996年取得了锅炉压力容器磁粉探伤、渗透探伤Ⅱ级资格证书。现就我自参加工作以来所从事的无损检测技术及相关技术的主要工作总结如下： 一、参加的科研工作 1、1988年-1991年，我参加了部标准WJ2022-91“XXXX磁粉探伤方法”的编制工作，并主要负责涂覆层对管材表面磁粉探伤的影响，经过大量实验，为编制该标准提供了准确的数据。该标准于1991年颁布实施。该标准是XX系统第一个无损检测标准，该项目被工厂在标准化成果评选中评为优秀成果。 2、我参加了国军标GJB2977-97“XX静态检测方法”中无损检测部分的编制工作，并负责其中的“磁粉探伤方法”的编制工作，该标准已于1997年颁布实施，并荣获部级科技进步二等奖。 3、1997年-1999年，做为主笔人我负责编制了部标准WJ2545-99“XXXX接触法超声波探伤方法”，经过总结我厂几十年对XX超声波探伤的经参考了大量的国内外先进的标准，98年通过专家审定，99年正式颁布实施。这是XX行业XXXX唯一的超声波探伤标准，该项目被评为工厂科技进步二等奖。 4、我厂军品用的厚壁管材品种多，质量要求严，只能采取超声波探伤来控制产品质量，但由于壁较厚，而且有多个台阶，无法进行纯横波探伤，以往探伤时发现缺陷无法确定位置，这给缺陷处理带来困难，我通过大量的实际探伤摸索，结合理论计算，终于找到区别横纵波的有效方法，解决了这个难题，我椐此撰写的论文“厚壁管材超声波探伤方法”1994年被刊登在“无损检测”杂志1997年上，此论文在1996年兵工学会论文评选中荣获二等奖。 5、自1999年以来，我一直负责我厂某重点工程项目理化检测设备更新改造的论证工作，我根据生产高质量军事装备的需要，结合我厂设备实际情况，作了详尽、细致的论证，经过XX工业总公司、国防科工委专家的多次审查，经国际评估公司评估，最后，我单位有包括德国SEIFERT公司X 射线工业电视改造、购置多功能磁粉探伤机、X荧光光谱仪、红外碳硫仪等12台设备（价值近一千万元）获得通过。这些项目实施后，将大大提高我厂理化检测特别是无损检测的能力，对提高我厂生产高、新XX的能力，确保XX装备产品的质量具有重要意义。 6、2002年4月，我做为国防科工委检测技术体系专家组成员，参与编制《国防科技工业检测技术体系研究报告》，该研究报告根据我国检测技术特别是我国国防科技工业检测技术现状的分析，按照现代国防科技工业发展的需要，并根据国防科技工业的特点和当前需求，建立了一个适合我国国情的国防科技工业检测技术体系并确定了重点研究方向和关键领域，确立了理化检测和无损检测技术研究为当前工作重点，该研究报告将为国防科技工业发展检测技术提供重要的决策依据。此项目已于2002年9月底完成初稿。 二、解决生产中的技术难题 在工厂军民品的实际生产中，我利用自己所学知识，结合工厂生产检验中出现的探伤技术问题，组织技术人员进行攻关，为工厂解决了许多无损检测技术难题：
1 渗透检测（PT）操作要点及质量控制原则 1.1适用范围 PT适用于非多孔性金属材料或非金属材料制承压设备在制造、安装及使用中产生的表面开口缺陷的检测。 1.2试块 铝合金试块主要用于以下两种情况： 1) 在正常使用情况下检验渗透检测剂能否满足要求，以及比较两种渗透检测剂性能优劣； 2) 对用于非标准温度下的渗透检测方法作出鉴定。 镀铬试块主要用于检验渗透检测剂系统灵敏度及操作工艺正确性。 1.3渗透检测操作方法 1.3.1表面准备 （1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、焊接飞溅、铁屑、毛刺以及各种防护层。 （2）被检工件机加工表面粗糙度Ra≤12.5μm；被检工件非机加工表面的粗糙度可适当放宽，但不得影响检验结果。 （3）局部检测时，准备工作范围应从检测部位四周向外扩展25mm。 1.3.2预清洗 检测部位的表面状况在很大程度上影响着渗透检测的检测质量。因此在进行表面清理之后，应进行预清洗，以去除检测表面的污垢。 1.3.3施加渗透剂 渗透时间及温度： 在10℃～50℃的温度条件下，渗透剂持续时间一般不应少于10min。 当渗透检测不可能在10℃～50℃温度范围内进行时，应对检测方法作出鉴定。通常使用铝合金标准试块进行。 温度低于10℃条件下渗透检测方法的鉴定：在试块和所有使用材料都降到预定温度后，将拟采用的低温检测方法用于B区。在A区用标准方法进行检测，比较A、B两区的裂纹显示迹痕。如果显示迹痕基本上相同，则可以认为准备采用的方法经过鉴定是可行的。 温度高于50℃条件下渗透检测方法的鉴定：如果拟采用的检测温度高于50℃，则需将试块B加温并在整个检测过程中保持在这一温度，将拟采用的检测方法用于B区。在A区用标准方法进行检测，比较A、B两区的裂纹显示迹痕。如果显示迹痕基本上相同，则可以认为准备采用的方法是经过鉴定可行的。 1.3.4去除多余的渗透剂 （1）在清洗工件被检表面以去除多余的渗透剂时，应注意防止过度去除而使检测质量下降，同时也应注意防止去除不足而造成对缺陷显示识别困难。 （2）溶剂去除型渗透剂用清洗剂去除。除特别难清洗的地方外，一般应先用干燥、洁净不脱毛的布依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，直至将被检面上多余的渗透剂全部擦净。不得往复擦拭，不得用清洗剂直接在被检面上冲洗。 1.3.5干燥处理 （1）施加溶剂悬浮显像剂时，检测面应在施加前进行干燥。 （2）一般可用热风进行干燥或进行自然干燥。干燥时，被检面的温度不得大于50℃。当采用溶剂去除多余渗透剂时，应在室温下自然干燥。
磁粉探伤 磁粉探伤又称磁力探伤（MT、MPT，Magnetic Particle Testing），是一种通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。 磁力探伤中对缺陷的显示方法有多种，有用磁粉显示的，也有不用磁粉显示的。用磁粉显示的称为磁粉探伤，因它显示直观、操作简单、人们乐于使用，故它是最常用的方法之一。不用磁粉显示的，习惯上称为漏磁探伤，它常借助于感应线圈、磁敏管、霍尔元件等来反映缺陷，它比磁粉探伤更卫生，但不如前者直观。由于目前磁力探伤主要用磁粉来显示缺陷，因此，人们有时把磁粉探伤直接称为磁力探伤，其设备称为磁力探伤设备。 铁磁性材料被磁化后，其内部会产生很强的磁感应强度，磁力线密度增大到几百倍到几千倍，如果材料中存在不连续性，磁力线会发生畸变，部分磁力线有可能逸出材料表面，从空间穿过，形成漏磁场，漏磁场的局部磁极能够吸引铁磁物质。如果在工件上撒上磁粉，漏磁场会吸附磁粉，形成与缺陷形状相近的磁粉堆积（磁痕），从而显示缺陷。指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。 磁粉探伤方法应用比较广泛，主要用以探测磁性材料表面或近表面的缺陷。多用于检测焊缝，铸件或锻件，如阀门，泵，压缩机部件，法兰，喷嘴及类似设备等。探测更深一层内表面的缺陷，则需应用射线检测或超声波检测。 在工业中，磁粉探伤可用来作最后的成品检验，以保证工件在经过各道加工工序（如焊接、金属热处理、磨削）后，在表面上不产生有害的缺陷。它也能用于半成品和原材料如棒材、钢坯、锻件、铸件等的检验，以发现原来就存在的表面缺陷。铁道、航空等运输部门、冶炼、化工、动力和各种机械制造厂等，在设备定期检修时对重要的钢制零部件也常采用磁粉探伤，以发现使用中所产生的疲劳裂纹等缺陷，防止设备在继续使用中发生灾害性事故。 磁粉探伤的工作原理
初、中级无损检测技术资格人员-磁粉检验考题汇编 基本理论 选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案） 1.导体中有电流通过时，其周围必存在(b):a)电场b)磁场c)声场d)辐射场 2.已知电流方向，其磁场方向用(b)判定:a)左手定则b)右手定则c)都不对 3.已知磁场方向，其磁化电流方向用(b)判定:a)左手定则b)右手定则c)都不对 4.螺线管通电后产生的磁场方向用(b)判定:a)左手定则b)右手定则c)都不对 5.铁磁质的磁导率是(c):a)常数b)恒量c)变量 6.铁磁物质在加热时铁磁消失而变为顺磁性的温度叫（c）：a.凝固点 b.熔点 c.居里点 d.相变点 7.铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫作（B）:A．饱和点；B．居里点；C．熔点；D．转向点 8.表示磁感应强度意义的公式是(a):a)B=ΦB/S b)B=S/ΦB c)B=S*ΦB (式中S--面积,ΦB--磁通) 9.真空中的磁导率μ=(b):a)0 b)1 c)-1 d)10 10.表示铁磁质在磁化过程中B和H关系的曲线称为(b):a)磁滞回线b)磁化曲线c)起始磁化曲线 11.磁铁的磁极具有(b)性:a)可分开b)不可分开c)以上都不是 12.磁力线的特征是(d):a)磁力线彼此不相交b)磁极处磁力线最稠密c)具有最短路径，是封闭的环d)以上三点都是 13.下列关于磁力线的说法中，哪些说法是正确的？（D） A．磁力线永不相交；B．磁铁磁极上磁力线密度最大；C．磁力线沿阻力最小的路线通过；D．以上都对 14.以下关于磁力线的说法，不正确的是（d） a.磁力线永不相交 b.磁力线是用来形象地表示磁场的曲线 c.磁力线密集处的磁场强 d.与磁力线垂直的方向就是该点的磁场方向 15.矫顽力是描述（C） A．湿法检验时，在液体中悬浮磁粉的方法；B．连续法时使用的磁化力； C．表示去除材料中的剩余磁性需要的反向磁化力；D．不是用于磁粉探伤的术语 16.磁通密度的定义是（d） a.108条磁力线（1韦伯） b.伴随着一个磁场的磁力线条数 c.穿过与磁通平行的单位面积的磁力线条数 d.穿过与磁通垂直的单位面积的磁力线条数 17.如果钢件的表面或近表面上有缺陷，磁化后，磁粉是被（c）吸引到缺陷上的 a.摩擦力 b.矫顽力 c.漏磁场 d.静电场 18.下列有关缺陷所形成的漏磁通的叙述（f）是正确的 a)磁化强度为一定时，缺陷高度小于1mm的形状相似的表面缺陷，其漏磁通与缺陷高度无关 b)缺陷离试件表面越近，缺陷漏磁通越小 c)在磁化状态、缺陷种类和大小为一定时，缺陷漏磁通密度受缺陷方向影响
磁粉探伤检验规 1、适用围 本规叙述的是湿磁粉对铁磁性材料表面及近表面裂纹及其它 不连续的一种检测。适用于钻井工具表面和连接螺纹的磁粉检测。 2、引用标准、规 ASME 709 磁粉检测的标准推荐操作法 GB11522 标准对数视力表 JB/T4730.1 承压设备无损检测第1部分：通用部分 JB/T4730.4 承压设备无损检测第4部分：磁粉检测 JB/T6063 磁粉探伤用磁粉技术条件 JB/T6065 无损检测磁粉检测用试片 JB/T8290 磁粉探伤机 ASNT-TC-1A 无损检测人员的资格鉴定 3、磁粉检测人员 3.1 从业人员应按ASNT-TC-1A和《特种设备无损检查人员考核与监督管理规定》的要求，取得相应无损检测资格。 3.2 无损检测人员资格的分级为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。取得不同无损检测法和资格级别人员，只能从事于该法和资格级别相应的工作，并负责相应的叫声责任。 3.3 磁粉检测人员未经矫正会经矫正的近（距）视力或远（距）视力应不低于5.0（小数记录值为1.0）。测试法应符合GB11533的规定。 3.4 无损检测人员应根据ASNT-TC-1A的规定，每年进行一次视力检查，
不得有色盲。 4、检测设备、器材和材料 4.1 磁粉探伤机 磁粉探伤机，在有效适用期应良好的保养。交流电磁轭应有45N的提升力，直流电磁轭至少应有177N的提升力。检测期为6个月一次。 4.2 磁悬液 磁悬液浓度应根据磁粉种类、力度、施加法和被检工件表面状况等因素来确定。用于完全润湿工件表面的油机介质，如出现不完全润湿，要从新进行清洗或添加更多磁粉或添加更多润湿剂。 4.3 退磁装置 退磁装置应能保证退磁后，表面剩磁不大于0.3mT（240A/m）。 4.4 辅助设备 磁场强度计 标准试片A1(或CX) 磁场指示器 磁悬液浓度测试仪(管) 2~10倍放大镜。 5、被检工件表面 清洁被检工件表面，不得有油脂、铁锈、氧化皮或其他粘附磁粉的物质。被检工件表面不规则状态，不得影响检测结果的正确性和完整性。 6、检测操作规程及工艺 6.1 用磁悬液浓度沉淀管或浓度测试仪测量磁粉浓度，浓度围见表1。

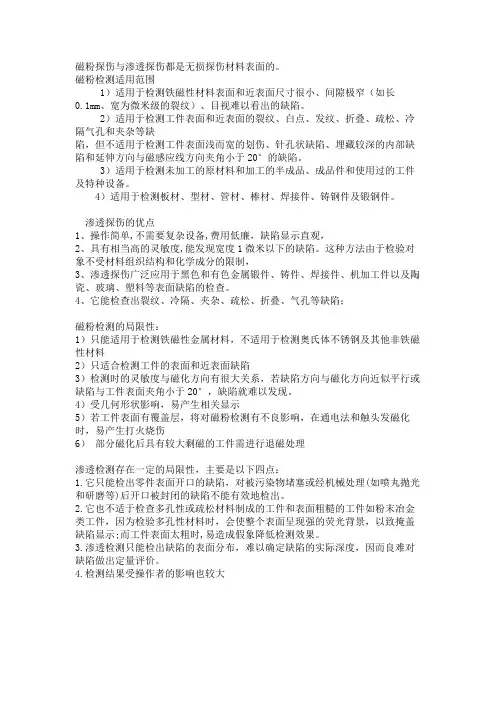

磁粉探伤与渗透探伤都是无损探伤材料表面的。 磁粉检测适用范围 1）适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄（如长 0.1mm、宽为微米级的裂纹）、目视难以看出的缺陷。 2）适用于检测工件表面和近表面的裂纹、白点、发纹、折叠、疏松、冷隔气孔和夹杂等缺 陷，但不适用于检测工件表面浅而宽的划伤、针孔状缺陷、埋藏较深的内部缺陷和延伸方向与磁感应线方向夹角小于20°的缺陷。 3）适用于检测未加工的原材料和加工的半成品、成品件和使用过的工件及特种设备。 4）适用于检测板材、型材、管材、棒材、焊接件、铸钢件及锻钢件。 渗透探伤的优点 1、操作简单,不需要复杂设备,费用低廉，缺陷显示直观， 2、具有相当高的灵敏度,能发现宽度1微米以下的缺陷。这种方法由于检验对象不受材料组织结构和化学成分的限制， 3、渗透探伤广泛应用于黑色和有色金属锻件、铸件、焊接件、机加工件以及陶瓷、玻璃、塑料等表面缺陷的检查。 4、它能检查出裂纹、冷隔、夹杂、疏松、折叠、气孔等缺陷； 磁粉检测的局限性： 1）只能适用于检测铁磁性金属材料，不适用于检测奥氏体不锈钢及其他非铁磁性材料 2）只适合检测工件的表面和近表面缺陷 3）检测时的灵敏度与磁化方向有很大关系，若缺陷方向与磁化方向近似平行或缺陷与工件表面夹角小于20°，缺陷就难以发现。 4）受几何形状影响，易产生相关显示 5）若工件表面有覆盖层，将对磁粉检测有不良影响，在通电法和触头发磁化时，易产生打火烧伤 6） 部分磁化后具有较大剩磁的工件需进行退磁处理 渗透检测存在一定的局限性，主要是以下四点： 1.它只能检出零件表面开口的缺陷，对被污染物堵塞或经机械处理(如喷丸抛光和研磨等)后开口被封闭的缺陷不能有效地检出。 2.它也不适于检查多孔性或疏松材料制成的工件和表面粗糙的工件如粉末冶金类工件，因为检验多孔性材料时，会使整个表面呈现强的荧光背景，以致掩盖缺陷显示;而工件表面太粗时,易造成假象降低检测效果。 3.渗透检测只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而良难对缺陷做出定量评价。 4.检测结果受操作者的影响也较大
