高效直线振动筛的结构原理
一、高效直线振动筛简介
高效直线振动筛和普通直线振动筛一样，具有精细的筛分度、强大的生产力、简单的结构、长久的使用期、良好的密封性等特点。通常拿来和输送机、提升机、破碎机等其它机械互相配合，形成一个完整的自动化作业流水线。
二、高效直线振动筛工作原理
高效直线振动筛工作时通过电动机带动振动器运转产生激振，再经由连接的弹簧，让参振部分进行复旋形振动，这时的运行轨迹是空间立体曲线，在水平的投影是圆，在两垂直面上的投影是椭圆。如果想要改变物料的运动轨迹，调节相位角即可，当相位角是0时，物料会辐散运动；当相位角是直角时，物料则会聚拢运动。
三、高效直线振动筛结构组成
高效直线振动筛有两大组成部分，分别是机座、参振。其中机座部分是由电动机、橡胶软节连轴器、振动器共同组成的。高效直线振动筛工作时物料从最上端的进料口投入，经由筛面筛选再从出料口排出，出料口的位置可以360
度改变。
四、高效直线振动筛主要特点
1、机体小，筛分功能强。
2、机身轻，安装时利于工艺布置。
3、机耗少，不会耗用大量能源。
4、机价廉，需要的备件非常少。
本文转自新乡大用
目录 1、编制说明 2、编制依据 3、工程概况 4、主要施工方法和措施 5、机具、材料使用计划 6、安全技术措施 7、现场组织机构
1、编制说明 本施工方案是为石钢高炉区节能环保综合治理改造建筑安装工程一标 段筛分室四台振动筛安装而编制的施工方案，根据设计图纸、设备说明书 及国家现行的规范及验评标准并结合工程的实际情况编制。 2、编制依据： 2.1 冶金机械设备安装工程施工及验收规范（焦化设备）YBJ214-88 2.2 现场设备、工业管道焊接工程施工验收规范 GB50236-97 2.3 机械设备安装工程施工及验收通用规范 GB50231-98 2.4 施工图纸 2.5 设备说明书 2.6设备起重吊装工程手册 3、工程概况 筛分室共有四台振动筛，其中矿石振动筛两台、焦炭振动筛两台。位 于+9.800m标高平面。矿石振动筛型号为：2BTS1842，为双层筛面，单重 为14.5吨，焦炭振动筛型号：BTS1842，为单层筛面，单重为12吨。 4、主要施工方法和措施 4.1设备安装工艺流程 设备开箱检查设备运输 设备吊装运输 基础复验、放线 设备组装设备吊装就位设备找平找正试运转 联动试运转交工验收 4.2设备的开箱及资料审查 设备的开箱是设备安装的重要环节，它不单是指有形箱的拆除、清点， 还有非标准设备到货后质量检查、资料合格证的检查验收等。设备开箱有 建设单位人员在场，所有的设备的图纸、说明书、合格证等资料妥善保管、 归纳存档、技术人员会同甲方技术人员对设备的数量、质量进行检查，如 有缺损、缺件及时向厂家反馈信息，开箱后填写开箱记录。
4.3设备基础验收 设备安装前必须对基础进行验收，土建专业应出具技术资料，着重检查基础的外形尺寸、标高，基准线中心线位置、预留孔的位置、填写基础验收记录。运转设备垫铁位置要比静止设备要求高，表面需用刨锤凿平。 4.4振动筛安装 振动筛主要用于焦碳和矿石的筛选，分别平行放置两台（其中1台生产，1台备用）。由受卸槽经皮带输送机运来的焦碳和矿石，经振动筛一次筛分后，大块焦炭（＞10mm）和矿石（＞5mm）经带式输送机送到矿焦槽，碎焦（≤10mm）、碎矿（≤5mm）经返焦、返矿皮带机又回到受料槽。振动筛的安装主要包括轨道安装和振动筛本体安装，振动筛本体安装采用地面组装完毕之后，整体吊装的方案进行安装。 4.4.1轨道安装 振动筛轨道采用22kg/m的轻轨，轻轨下面通过垫铁找平后，然后把轻轨、垫铁和预埋垫板焊接牢固。垫铁的尺寸大小为150mm*200mm，厚度为δ=2、4、6、10、20，每组垫铁的间距不超过500mm。首先按图纸认真复测基础的表面质量、标高、轨道中心线，确保各项允差在范围之内。基础符合要求后进行轨道安装，轨道安装偏差要求为：轨道中心线位置偏差≦5mm，轨道顶面标高差≦5mm。为便于设备吊装就位，轨道的长度应探出外墙框架1m左右，待吊装完毕后，再割除图纸多于长度部分。 4.4.2振动筛安装 4.4.2.1设备运输 设备到货后，按要求运输到现场，由施工单位、监理公司、业主（或设备厂家）共同参加，进行设备开箱检查，打开包装箱后，依照装箱单逐项检查，看各零部件名称、规格、数量是否齐全，有无损坏，重要几何参数是否与设计相符，并填写开箱检查记录，由各参加单位代表签字。 4.4.2.2设备组装 1）机器在组装前，首先参照装箱单检查零件是否齐全和损坏，其中振动器自出厂之日起，若超过六个月时，安装前将振动器拆下清洗，注入新润滑脂（3号复合锂基润滑脂）。振动器重新安装后，用于转动偏心块，不得有阻力过大和卡死现象，否则应及时查清原因加以调整。2）首先把筛架垂直吊起，安装下面的四个轨道轮，安装完毕后，下面用道木垫平后落下，参照安装图进行组装。把弹簧置于支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于弹簧上，利用在
2YAH1548型圆振动筛设计 摘要 目前我国各种选煤厂使用的设备中,振动筛是问题较多、维修量较大的设备之一。这些问题突出表现在筛箱断梁、裂帮,稀油润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、噪声大等问题,同时伴有传动带跳带断带等故障。本次设计的振动筛为2YAH1548型圆振动筛，该系列振动筛主要用于煤炭行业中物料分级、脱水、脱泥、脱介等作业。其工作可靠，筛分效率高，但设备自身较重。设计分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；对物料的运动分析，对振动筛的动力学分析及动力学参数的计算，合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计，最后进行了振动筛的环保以及经济分析。 关键词：振动筛；激振器；圆振动筛
Abstract 目录 摘要............................................................................................................. I Abstract ...................................................................................................... I I 1 绪论 (1) 1.1前言 (1) 1.2背景 (1) 1.2.1振动筛的发展概况 (1) 1.2.2我国振动筛的发展概况 (1) 1.3振动筛的分类 (1) 1.4筛分机械发展方向 (1) 2振动筛筛面物料运动理论 (1) 2.1筛上物料的运动分析 (1) 2.2正向滑动 (3) 2.3反向滑动 (4) 2.4跳动条件的确定 (4) 2.5物料颗粒跳动平均运动速度 (5) 3.振动筛的工作原理及结构组成 (6) 3.1圆振动筛的工作原理 (6) 3.2振动筛基本结构 (7) 3.2.1筛箱 (7) 3.2.2激振器 (7)

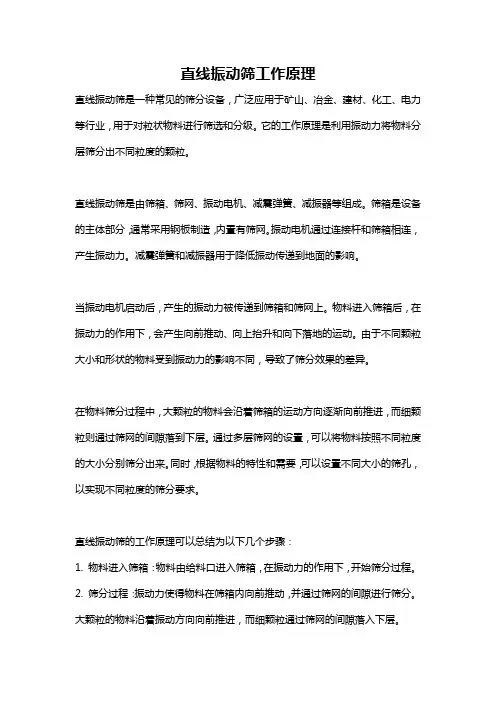

一．直线振动筛的工作原理： 直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。二。直线振动筛筛网的材料： 目前在破碎筛分中，一级筛分的下层筛网或二级以上筛分的筛网，使用的材材质一般为聚氨酯筛网、橡胶筛网和钢丝编织筛网。聚氨酯筛网很多用户都认为它是最耐磨的筛网，但它有个弱点，就是怕水。在破碎筛分流程中有水或物料含水量较大的情况下，聚氨酯在自然条件下易水解。所以实际中，它的使用效果并没有理论上的好，特别是在有色矿山、煤矿，物料中含水量较大，使用效果较差。钢丝编织筛网，筛分效果最好，但其使用寿命很短，只有几天或十几天，因此，在连续作业的筛分系统，由于更换太频繁，难于适应大规模连续作业需要，使用范围较小。橡胶筛网，有较好的抗水、耐磨特性，柔软、易加工，综合了以上两种材料的优点，因此在很多工矿企业广泛应用。 三。直线振动筛筛网的安装： 小粒度级物料的分级都采用软质的筛网。软质筛网安装采用两端张紧的方式，筛网中部的下方有刚性梁支撑。由于橡胶筛网和聚氨酯等软体材料在使用中都存在伸长现象，因此筛网与支撑梁之间容易产生相对运动，导致筛网磨破。现在从筛网的损坏情况看，筛网失效的原因主要是相对运动摩擦，扯断筛网，因此，安装时，一是支撑梁要有合理的接触面积，再是筛面上方要有压板有效地压紧筛网 四。直线振动筛安装与调试： 安装维护 1、检查电机标牌是否与要求相符。 2、检查电机表面有无损坏、变形。 3、检查电机各紧固件，谨防松动。 4、检查电源，是否缺相，并空载运行5分钟。 5、检查是否转动灵活，若有异常，应排除。 6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。 安装与调整 1、电机应紧固在安装面上，安装面必须光滑、平整。 2、电机可水平安装。 3、激振力的调整。 4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。 5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定五．直线振动筛使用与维修 1、本机应装设电气保护装置。 2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。 3、当电机旋转方向不符合要求时，调整电源相序即可。
本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。 它涉及与安全、设备的正确操作等有关的重要参考说明。严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。 从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员； --维护保养，包括检查及修理人员； --运输、材料装卸和扣索人员。 --各项操作人员应有相应资质，否则不得进行与设备有关的操作； 在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。 特别提示： 1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地 基对称制作即可； 2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而 有所差异； 3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中 应结合具体工况加以调整； 4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门 索取相关资料。
本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。 经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。 型号意义说明： (dm) (dm) (dm) (dm) (dm) (dm)
圆振动筛设计 机械设计制造及其自动化张家良 指导老师李慧 摘要：本设计主要介绍了圆振动筛的分类与特点，通过对振动筛的动力学分析及动力学参数的计算，主要完成了圆振动筛的总体设计，电动机的选择以及传动方案的分析、比较与选择等内容。在此基础上，对振动筛的结构尺寸、激振器的偏心块、驱动轴的结构尺寸以及其他主要零部件的设计计算与校核，另对弹簧的、轴承等的选择进行了详细的计算和说明。 关键词：圆振动筛；激振器；设计 引言 从井下或露天采矿开采出来的或经过破碎的物料，是以各种大小不同的颗粒混合在一起的。在选矿厂、选煤厂和其它的工业部门中，物料在使用或进一步处理前，常常需要分成粒度相近的几种级别。物料通过筛面的过孔分级称为筛分。筛分所用的机械称为筛分机械。 在选矿厂和选煤厂中应用的筛分机械有很多种结构型式，如固定格筛、弧形筛、旋造简单、生产能力大，筛分效率高等优点，因而在选矿厂、选煤厂及其它工业部门中已被广泛用于分级，脱水，脱介和脱泥作业。共振筛在生产实践中也取得较好的效果，但因具有较大的冲击裁荷，故其机件(如横梁与侧板)容易损坏。须进一步研究和改进。随着煤矿开采能力和入洗原煤量的提高，作为物料分级筛选的主要设备——振动筛也不断向大型化发展。 圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。 1振动筛筛面物料运动理论 1.1筛上物料的运动分析 由文献[1]可知 关于筛上物料的分析，如图1所示： 振动筛运动学参数（振幅、振次、筛面倾角和振动方向角）通常根据所选择的物料运动状态选取。筛上物料运动状态直接影响振动筛的筛分效率和生产率，所以为合理地选择筛子的运动参数，必须分析筛上的物料的运动特性。
直线筛工作原理 直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。 直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（图2-1），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。二台振动电机对称布置在筛箱的上方、下部和两侧均可以。 直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。为了保证筛分效率高、筛子的生产量大，必须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。吊式直线轨迹振动箱采用箱式结构的激振器，激振力的方向与水平成 45°。箱式激振器结构紧凑激振器的四个偏心重成双地布置在箱体的外部箱体内有一对啮合的齿轮，其作用是保证两对偏心重旋转方向相反、转速相等以及两者相位关系正好互相对正，以使筛箱作直线往复运动。座式直线轨迹振动筛的筛子装有筒式激振器。筒式激振器的偏心重和轴做成一体，在轴的末端有一对互相啮合的齿轮(筛子也可采用双电机驱动自同步)，以保证互相之间正确的相位关系，并传递运动。直线振动筛由于筛面倾角小，筛子的高度减小?便于工艺布置。由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水、脱泥、脱液(用于食品、纺织、制革等工业部门)和重介选矿时脱除重介质。对于难筛物料如石块、焦炭、烧结矿时等直线振动筛的筛面振动角度可采用 60°。
目录 SCHENCK振动筛说明书 (1) 第1章振动筛的安装和试运行 (2) 1.1 振动筛的接收，存放和转运…………………………………………………. 1.2 激振器的存放和转运……………………………………………………….… 1.3 支承结构………………………………………………………………….…… 1.4 设备配置和功能……………………………………….………………….…... 1.5 振动筛的组装和安装…………………………………………………………. 1.6 安装激振器……………………………………………… …….… ………….. 1.7 安装插塞重物………………………………………………….…………….. 1.8 取出插塞重物………………………………………………….…………….. 1.9 激振器的润滑……………………………………………………….……….. 1.10 电动机说明…………………………………………………………………1.11 安装中间轴…………………………………………………………………. 1.12 安装驱动轴…………………………………………………………………. 1.13 安装皮带驱动装置…………………………………………………………. 1.14 螺栓旋紧扭矩………………………………………………………………. 1.15 安装筛板(USF PIPO Ⅱ型)…………………………...……………………. 1.16 卸下筛板(USF PIPO Ⅱ型)…………………………...……………………. 1.17 振动筛的试运行……………………………………………………………. 1.18 测量筛机振动………………………………………………………………. 1.19 开始安装及起动检查表............................................................. 第2章振动筛的操作.. (42) 2.1 振动筛的操作………………………………………………….……….……2.2 计算材料输送率…………………………………..……………………….… 第3章振动筛的维护图 (46) 3.1 振动筛的维护……………………………………………….…………….….. 3.2 激振器的润滑…………………………………………….……………………. 3.3 200小时检查……………………………………………………………………. 3.4 1000小时检查………………………………………………………………….. 3.5 润滑计划表…………………………………………………….………………. 3.6 推荐的备件................................................................................ 第4章图纸清单和附图.. (57) 4.1 图纸清单和附图……………………………………………….………………..
振动筛的分类及工作原理 振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备，是目前国内处理难筛物料的振动筛分机械设备。振动筛具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点。工作过程中始终保持最大的开孔率，从而筛分效率高、处理能力大，筛板更换方便，降低了成本。振动筛超大筛面和大处理能力可满足现场的生产需要。振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。 振动筛的分类 振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机 矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，香蕉筛，直线振动筛等 轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列 实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备 按照振动筛的物料运行轨迹可以分为： 按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动） 按圆型运动轨迹分：圆振筛（物料在筛面上做圆形运动）结构和优点 振动筛的工作原理 振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。 振动筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。它结构简单，制造方便。不耗动力、可以直接把矿石卸到筛面上。主要缺点是生产率低、筛分效率低，一般只有50—60%。 振动筛工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。大块物料由滚轴带动向一端移动并从末端排出。选矿厂一般很少用这种筛子。振动筛工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。圆筒筛的转速很低、工作平稳、动力平衡好。但是其筛孔易堵塞、筛分效率低，工作面积小，生产率低。选矿厂很少用它来作筛分设备。振动筛机体是一个平面内摆动或振
一、特性概述 1、用途、应用范围和性能特点 本机适用于粮库、种子公司原粮的初清、制粉、碾米、饲料、化工、食品加工等行业的原料的初清和清理。通过更换不同规格的筛板，可清理小麦、玉米、水稻、油料等诸多品种的物料。 在使用本机时，还可配置垂直吸风分离器，可对物料进行吸风分离，使得轻杂、灰尘得以进一步的清理，且可根据物料中的含杂情况调节，使风选效果达到理想状态。 本机结构简单，运行平稳，清理效果好，产量大，体积小，且能耗低，噪声小，操作使用及维修方便，是理想的清理设备。 2、主要规格和技术参数（见表1） 二、结构及工作过程原理 1、结构（见图1） A、带有两层筛面的筛体 B、进料机构C出料机构 D、机架E振动电机F、垂直吸风道 具体结构性能分述如下： A、筛体 筛体是由普通钢板焊接及用螺栓联接而成。振动电机驱动装置位于
机器中心，抛掷角可在0-45°的范围内调节。筛格由简单的夹紧装置（3）（见图4）固定，筛体由空心的橡胶弹簧支承。 B、进料机构 进料机构以钢板为材料焊接和螺纹联接而成。进料机构在筛格装拆时，必须能向下翻转。 C、出料装置 钢板结构，通过螺栓与筛体联接。 D、机架 带有横梁的钢结构架，横梁能在各种高度安装，以便能在0-12°范围内调节筛面倾角。 E、振动电机 振动电机是筛体作直线振动的动力，是当今常用的结构，结构简单，对振幅、抛掷角的调节提供了方便。 F、垂直吸风道 用户可根据需要选配，垂直吸风道的风门可通过旋转外置手柄至任意角度来满足其实际风道口大小的调节。其轻杂的分离效果可通过风道后板所装的有机玻璃窗口观察到。 2、工作过程原理（见图2） 物料通过进料管（5）进入带有偏心锥形漏斗（6）的进料口，通过布筒（4）进入喂料箱（8）的散料板（9）上，锥形漏斗（6）可以旋转使得物料正确地落在散料板（9）中间，进料箱随着筛体的振动，物料均匀的撒在进料箱底板（11）上，并沿底板流到筛面的整个宽度，若进料在整个进料箱底板上不均匀，调节分料板（7）使喂料达到理想状态。
g k双质体直线振动筛 g k双质体直线振动筛简介 g k的双质体振动筛具有独一无二的高效和工作性能。经过实地证明，与传统的直接驱动设计，双质体驱动系统能够更好地降低电能消耗，同时提高筛分效率。可选件包括：可更换式筛网、多层筛体、香蕉式筛体及特殊防腐蚀处理。 g k双质体振动筛可以制作成标准尺寸或定制尺寸，以适应现有的工艺流程。 g k双质体直线振动筛工作原理 双质体是振动设备中的一种类型，采用一个质体驱动另一个质体。激发质体通常由电机和连接矿槽的一组弹簧构成。使用弹簧连接两个质体，这样就形成了一个敏感的亚共振系统，并不会因为装载量的变化而影响性能的发挥。 与单质体系统相比，双质体系统只用较小的马力就能达到相同的工作效能。利用双质体设计原理使用的专用振动电机，功率只有传统设计电机功率的 25%左右，充分满足国家节能环保的长远发展要求。随着时间的推移，将为用户产生可观的节电经济效益。g k双质体直线振动筛的设备体现了全球节能降耗的绿色理念。 g k双质体直线振动筛功能介绍 1.该振动筛采用双质体设计，使用自适应式、亚共振专利技术，实现用很小的激振力（来自于小功率振动电机）驱动大型筛体，通过激振弹簧系统放大工作振幅；并且不会随着物料负荷的变化而影响筛分性能的发挥。 2.g k的振动筛拥有优越的可靠性和机械性能，且振动电机安装在筛子上部，下部隔震弹簧固定在基础上，可轻易实现整体吊装。 3.g k振动筛整体安放在隔震弹簧上，无需螺栓固定，这样就满足客户整机移动性的要求 4.聚氨酯筛网采用小面积组合结构，方便安装、容易更换、耗量较小，解决了由于局部损坏而需更换大面积筛板的弊端，直接降低生产成本。 5.全部零部件原装进口，包括振动电机、激振弹簧、隔震弹簧、可变力轮及控制、振幅测试装置、螺栓和防松螺母等。
一、设备介绍 振动筛是利用小麦与杂质粒度不同来清理杂质的一种筛选设备，它可以分 离出小麦中的大、小杂质和轻杂，是目前国内制粉厂使用最广泛的筛选设备， 多用于清理过程中的第一道筛选。振动筛借助小麦和杂质在粒度、比重、表面 粗糙度等物理性质上的差异，利用表面配有和合适筛孔、且做往复运动的筛面，使物料在筛面上进行上下滑动，并充分运动分层，达到分离的目的。TQLZ型振 动筛具有体积小、噪音低、分选效果好等优点，且能和垂直吸风道配套使用， 是国内制粉厂中使用最多的一种振动筛。 二、设备组成 振动筛一般由进料结构构、筛体、出料结构、传动结构、机架等部分组成。进料结构是由进料套筒和进料箱组成。进料套筒采用偏心锥形圆筒，起缓冲作用；进料箱是由可调料板和均布挡板组成，起导料和调节流量的作用。振动筛 筛体是由钢板焊接及螺栓连接而成，通过橡胶弹簧和机架相连接，筛体由两层 抽屉式的筛格构成，筛格配有冲孔的薄钢板筛面。传动结构由两台振动电机组成，振动电机装在筛体的左右两侧圆盘上，采用双向振动电机，利用两端的偏 重块产生激振力，两个偏心块产生的离心力沿筛体横向方向上互相抵消，而沿 筛体纵向方向上相叠加，带动筛体做往复的直线运动。出料结构通过螺栓连接 筛体上，随筛体一起振动，由大杂出料口、小麦出料口、小杂出料口组成。TQLZ型振动筛通常与风选设备中的垂直吸风道，利用垂直气流分离混在小麦中 的轻杂。 三、工作原理 TQLZ型振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴 的方向叠为一合力，这部分力通过筛箱传递给筛箱内的筛面上，其两电机轴相 对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起 跳跃式向前作直线运动，落下时小于筛孔的物料则能够穿透筛面，落在筛的下面，就这样物料周而复始的运动，从而完成筛分作业。
圆形振动筛 圆形振动筛是指外形为圆形的振动筛，一般是指常见的旋振筛，只是一些人的叫法不同，旋振筛、超声波就是常见的圆形振动筛。也是一种高效新型的筛分设备。筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。 旋振筛 圆形振动筛隶属一种精细振动筛分机，是通过电机的激振力使其做三次元运动，因此也称三次元振动筛。具有全封闭、无粉尘溢散、可连续作业；筛分精度高、效率高、筛网利用率高；体积小、重量轻、启动迅速、噪音低等特点。 旋振筛应用极为广泛，不管干的、湿的、精细的、粗糙的、重的、轻的、0～400目都可以筛分，液体的、浆状的、0～600目都可以过滤。本机采用特制高性能振动电机，支持长时间不间断工作。本公司振动电机均为自主研发生产，质量保证一年，一年内任何质量问题均可更换新电机。 旋振筛一般由振动电机、隔离装置、底座、筛网、筛盖、筛框等部分组成。 若使用于食品、化工等要求较高行业，怎旋振筛材质可使用304不锈钢或其他不锈钢材质。我公司可根据客户需要定制设计。
旋振筛技术参数 超声波振动筛 超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将其变成18KHz机械振动，从而达到高效筛分和清网的目的，使超微细粉筛分成为易事。该系统在传统的旋振筛基础上在筛网上引入一个低振幅、高频率的超声波振动波（机械波），以改善超微细粉体的筛分性能。特别适合高附加值精细粉体的用户使用。不锈钢超声波振动筛材质为不锈钢，适用于食品、化工、医药等行业。免费咨询电话：400-0000-343。 改善低密度粉在重力沉降中的平降（粉末与网口轻接触）、滑移效应，改善高密度金属在网口的滞留或楔入，改善带静电粉体的粘附效应，从而提高筛分效率和筛分质量。用筛分通过率表示，一般情况下比不加超声波振动筛增加通过率50%—400% 。
2YK系列双层圆运动振动筛安装使用说明书
目录 一、用途 (2) 二、技术特征 (2) 三、型号意义 (2) 四、结构特点 (3) 五、工作原理 (3) 六、激振器装配简图 (3) 七、起重、运输与保管 (3) 八、安装、试运转及验收 (4) 九、操作规程 (5) 十、润滑与检修维护 (5) 十一、易损件明细表 (6) 十二、安装总图………………………..…附图二
2YK系列振动筛是在消化、吸收国内外先进技术的基础上，结合筛机现场的使用情况进行优化设计的，具有：处理量大、结构强度高、刚性好、运转平衡可靠、噪音小、维护检修方便等一系列优点。 一用途： 2YK系列圆运动振动筛适用于煤炭或类似比重矿物预筛分和最终筛分。 三型号意义： 1836) 筛面尺寸 块偏心 圆振动 双层
四结构特点： 2YK系列圆运动振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。 l.筛箱:由筛框、筛板组成。 （1）筛框为高强度螺栓联接的空间金属结构件。主要由侧板、梁、加强梁、支承座组成。下部横梁与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。支承梁与弹性支撑装置联接，承受筛机振动部分的重量。在筛框的入料端设有入料异型梁。在出料端设有出料异型梁。 （2）筛板:为不锈钢焊接筛板、冲孔筛板或橡胶筛板,采用长矩形孔或方孔筛板。 2.激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块的联接轴用挠性盘与中间轴联接，外设中间保护罩，电机经皮带轮、传动轴和挠性联轴器驱动激振器组。通过更换、添加或减少配重块，实现振幅的调整。为保证可靠性，激振器轴承座采用可铰制孔高强度螺栓联接于筛箱。 3.弹性支撑装置:本机通过四组弹性支撑装置与底架或建筑物相联接。弹性支撑装置采用四个橡胶弹簧减振。 4.挠性联轴器:挠性连轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机停车过共振振幅。 五工作原理 该筛机根据振动原理,激振器产生的激振力作用在筛箱上，使筛机产生圆运动。 六激振器装配简图（见附图1） 七起重、运输与保管 筛机整体起吊,要使钢丝绳套在规定位置（一般为支撑梁）上进行，不允许在振动器上起吊。 筛机在铁路、公路运输应符合有关规定，在工地现场拉拽运输时，地面应平
正确安装调试振动筛的方法 对于振动筛在生产过程中遇到的问题，如何正确的安装调试，具体 步骤如下所示： 一、安装振动筛前的准备工作 安装前应该认真阅读说明书，做到心里有数。新振动筛设备 在安装前，应该进行认真检查。由于制造的成品库存堆放时间较长，如轴承生锈、密封件老化或者搬运过程中损坏等，遇到这些问题时 需要更换新零件。还有，如激振器，出厂前为防锈，注入了防锈油，正式投入运行前应更换成润滑油。 二、振动筛的安装 1、安装电动机及三角胶带。安装时，电动机的基础应该找平， 电动机的水平需要校正，两胶带轮对应槽沟的中心线应当重合，三 角胶带的拉力要求合适。 2、按要求安装并固定筛面。 3、将筛箱连接在支承或吊挂装置上。装好后，应按规定倾角进行调整。对于吊挂式的筛子，应当同时调整筛箱倾角和筛箱主轴的 水平。一般先进行横向水平度的调整，以消除筛箱的偏斜。水平校 正后，再调整筛箱纵向倾角。隔振弹簧的受力应该均匀，其受力情 况可通过测量弹簧的压缩量进行判断。一般，给料端两组弹簧的压
缩量必须一样，排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。 4、检查筛子各连接部件(如筛板、激振器等)的固定情况，筛网应均匀张紧，以防止产生局部振动。检查传动部分的润滑情况，电动机及控制箱的接线是否正确，并用手转动传动部分，查看运转是否正常。 5、检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。 6、安装支承或吊挂装置。安装时，要将基础找平，然后按照支承或吊挂装置的部件图和筛子的安装图，顺序装设各部件。弹簧装入前，应按端面标记的实际刚度值进行选配。 三、振动筛的试运转 1、振动筛分机安装完毕，应该进行空车试运转，初步检查安装质量，并进行必要的调整。 2、开车2-4h后停机检查各连接部件有否松动，如果有松动，待紧固后再开车。 3、筛子空车试运转时间不得小于8h。在此时间内，观察筛子是否启动平稳迅速，振动和运行是否稳定，无特殊噪音，通过振幅牌观察其振幅是否符合要求。 4、如果开车后有异常噪音或轴承温度急剧升高，应立即停机，检查轴是否转动灵活及润滑是否良好等，待排除故障后再启动。 5、试车8h后如无故障，才可对安装工程验收。
直线振动筛尺寸 工作原理 D Z S F系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5m m，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10m m。 工作特点 该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。 主要适用行业 该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。 型号说明 D--------------------------------- -电机(振动源) Z--------------------------------- --直线(运转轨迹) S F-------------------------------- --筛分机 1030------------------------------ 筛面尺寸（1000m m宽x3000m m长) 5---------------------------------
---五层(五层筛网六个出料口) P------------------------------------(普碳钢)钢板材质 筛分原理 物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒. 主要技术参数和外形尺寸 本文转自新乡大用振动设备
YK系列圆振动筛使用说明书 郑州鼎盛工程技术有限公司 地址：郑州市高新技术开发区国槐街八号 电话：5 传真：3 售后服务专线电话： 邮编：450001
尊敬的用户： 欢迎您购买我公司研制的YK系列圆振动筛，为便于您更好地掌握使用及维护要领，敬请试车前仔细阅读本说明书，不明之处请及时来电联系，我们将尽快给您以满意的答复。 郑州鼎盛工程技术有限公司 售后服务部
目录 一、机器的用途 (4) 二、型号及说明 (4) 三、规格及技术性能参数 (5) 四、产品外形及基础图 (6) 五、原理及结构特征 (7) 六、产品验收 (9) 七、起吊运输与保管 (9) 八、机器的安装、调试、试运转 (9) 九、机器操作规程 (11) 十、可能出现的故障及处理意见 (13) 十一、易损件明细表 (15)
一、机器的用途 亲爱的用户，随着经济形式迅猛发展，市场上对建筑材料的要求越来越高，数量不断增大，为了满足用户的需求，本公司在产品结构上作了很大的改进。 本筛机是在参考了目前市场上先进机种和结构的基础上推出的新一代座式圆振动筛。它主要用于矿山、化工、煤炭等建筑面料，碎石、采石、砂石等的分级，主要用于砂石的分类、筛选等。是破碎机的分级设备，本类筛机具有外形新颖，性能可靠，噪声小，维修方便，技术参数合理，生产能力大等特点。 欢迎广大用户选用。 二、型号及说明 2 Y K （F）-- 12 45 圆振动筛 筛面长度（分米） 筛面宽度（分米） 封闭 激振器结构为块偏心式 运动轨迹为圆形 筛面层数
三、规格及技术性能参数
四、产品外形及基础图（见总图）
5E-SS200标准振动筛使用说明书 开元仪器
目录 前言 (1) 第一章设备简介 (2) 1.1 设备特征 (2) 1.2 主要用途和适用围 (2) 1.3 型号说明 (2) 1.4 使用环境及电源条件 (2) 1.5 警告 (2) 1.6 主要参数 (3) 第二章结构特征 (3) 2.1 回转和振击机构 (3) 2.2 夹紧机构 (4) 2.3 润滑系统 (4) 2.4 电气控制系统 (5) 第三章设备的安装和使用 (5) 3.1 安装 (5) 3.2 操作 (6) 第四章设备的维护保养 (6) 4.1 设备的保养 (6) 4.2 设备维修 (7) 第五章运输与贮存 (7) 5.1 运输 (7)
5.2 贮存 (7) 第六章部分外购件型号规格 (8) 第七章电气原理图 (8) 第八章装箱配件清单 (8)
前言 感选择我公司的5E系列制样设备之标准筛振筛机。在开始安装操作维护该设备之前，请认真阅读本使用说明书。若对本书中容有不明之处，可与我公司技术支持人员联系，我们将会详细为您解答。联系：01。 本说明书版次:2008年8月第二版 第一章设备简介
1．１设备特征 5E-SS200标准筛振筛机是模拟人工筛分方法而设计的一种对颗粒物料进行分级筛分的专用设备。它具有简单筛分和复式筛分两种形式，复式筛分是在简单筛分的基础上增加一个上下振击运动，以提高筛分能力。电机带动减速机构，使主偏心轴和副偏心轴同时旋转，驱动振筛托盘产生平面摇动，并通过大、小凸轮产生上下振击运动，平面摇动和上下振击运动的复合运动，使加入顶层的颗粒物料得到快速高效的逐级筛分。 1．2 主要用途和适用围 5E-SS200标准筛振筛机适用于电力、煤炭、化工、冶金、建材、食品、地质等行业部门的化验和试验中对颗粒物料进行筛分分析。 1．3 型号说明 5E- SS 200 筛具规格：φ200标准筛 标准筛振筛机（Standard Shaking-sieves）首位字符 表示开元仪器 1．4 使用环境及电源条件 温度：0℃～35℃；相对湿度：35％～85％；大气压：86kPa～106 kPa 电源：AC380V±38 V 50Hz±1 Hz 1．5 警告 1．5．1 必须保证外接电源可靠接地！ 1．5．2 加注油前，严禁运行设备！ 1．5．3 设备运转时，严禁装卸筛具！ 1．5．4 设备运转时，严禁触摸运动部件！ 1．5．5 该设备不得露天使用和贮存！
YKR/ZKR系列圆、直线振动筛 使用说明书 一、概述 YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL 型振动筛和其它系列振动筛机。 通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。 型号意义说明 长度 宽度 直线振动筛宽度 二、用途 本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口
等行业的分级、脱水、脱泥、脱介等作业。 三、技术特性 见附页 四、工作原理及传动系统 a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。筛机的激振是由偏心块产生的离心力产生。振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。 直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。 b)传动系统 圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。 c)振幅的调节，由增减配重块数量达到。 d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。 五、结构特点： a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。 b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采
直线振动筛 直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。 直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。 使用范围 直线振动筛（直线筛）系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。 直线振动筛亦可对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业． 使用说明书资料 ☆特点☆ 1)独特之筛网结构设计，方便和快速更换筛网 ( 只需3到5分钟 ) ，此外此种设计 允许使用各种筛网 ( 尼龙、特种龙、PP网 )。 2)筛机设计；精巧和容易装配，一人即可操作筛机。 3)和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。 4)其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间之生产过程可降低诸多成本。 作用与原理 基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。 电机使用说明： 本系列电机满足下列条件时，能连续输出额定激振力。 1、振动加速度：不超过7g（g：重力加速度） 2、环境温度：不超过40℃ 3、海拔：不超过1000m 4、电源频率：50Hz 5、电压：380V 6、温升：小于80K（电阻法） 结构以及各部分功能说明 本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组
