g k双质体直线振动筛
g k双质体直线振动筛简介
g k的双质体振动筛具有独一无二的高效和工作性能。经过实地证明，与传统的直接驱动设计，双质体驱动系统能够更好地降低电能消耗，同时提高筛分效率。可选件包括：可更换式筛网、多层筛体、香蕉式筛体及特殊防腐蚀处理。
g k双质体振动筛可以制作成标准尺寸或定制尺寸，以适应现有的工艺流程。
g k双质体直线振动筛工作原理
双质体是振动设备中的一种类型，采用一个质体驱动另一个质体。激发质体通常由电机和连接矿槽的一组弹簧构成。使用弹簧连接两个质体，这样就形成了一个敏感的亚共振系统，并不会因为装载量的变化而影响性能的发挥。
与单质体系统相比，双质体系统只用较小的马力就能达到相同的工作效能。利用双质体设计原理使用的专用振动电机，功率只有传统设计电机功率的
25%左右，充分满足国家节能环保的长远发展要求。随着时间的推移，将为用户产生可观的节电经济效益。g k双质体直线振动筛的设备体现了全球节能降耗的绿色理念。
g k双质体直线振动筛功能介绍
1.该振动筛采用双质体设计，使用自适应式、亚共振专利技术，实现用很小的激振力（来自于小功率振动电机）驱动大型筛体，通过激振弹簧系统放大工作振幅；并且不会随着物料负荷的变化而影响筛分性能的发挥。
2.g k的振动筛拥有优越的可靠性和机械性能，且振动电机安装在筛子上部，下部隔震弹簧固定在基础上，可轻易实现整体吊装。
3.g k振动筛整体安放在隔震弹簧上，无需螺栓固定，这样就满足客户整机移动性的要求
4.聚氨酯筛网采用小面积组合结构，方便安装、容易更换、耗量较小，解决了由于局部损坏而需更换大面积筛板的弊端，直接降低生产成本。
5.全部零部件原装进口，包括振动电机、激振弹簧、隔震弹簧、可变力轮及控制、振幅测试装置、螺栓和防松螺母等。
g k双质体直线振动筛驱动系统
驱动系统由两台T E N V重型振动电机和激振弹簧组成。电机需要380伏特，三相，50赫兹电源供应。其中型号S D T M120X24.0采用两台9.5千瓦的电机，型号S D T M96X20.0采用两台7.5千瓦的电机。驱动系统采用专用振动电机。筛体、电机和弹簧按无限寿命设计(理论寿命30年以上)。
g k双质体直线振动筛控制系统
此振动筛包括加速度计及振动信号发射器的装置用来监测设备振动状况。4-20毫安的信号可以输出到客户的控制系统。信号发射器的现场安装以及到可编程控制器的布线由客户自行完成。振动信号发射器需要100毫安，24伏特的直流电源输入。
本文选自【新乡大用振动设备】
一．直线振动筛的工作原理： 直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。二。直线振动筛筛网的材料： 目前在破碎筛分中，一级筛分的下层筛网或二级以上筛分的筛网，使用的材材质一般为聚氨酯筛网、橡胶筛网和钢丝编织筛网。聚氨酯筛网很多用户都认为它是最耐磨的筛网，但它有个弱点，就是怕水。在破碎筛分流程中有水或物料含水量较大的情况下，聚氨酯在自然条件下易水解。所以实际中，它的使用效果并没有理论上的好，特别是在有色矿山、煤矿，物料中含水量较大，使用效果较差。钢丝编织筛网，筛分效果最好，但其使用寿命很短，只有几天或十几天，因此，在连续作业的筛分系统，由于更换太频繁，难于适应大规模连续作业需要，使用范围较小。橡胶筛网，有较好的抗水、耐磨特性，柔软、易加工，综合了以上两种材料的优点，因此在很多工矿企业广泛应用。 三。直线振动筛筛网的安装： 小粒度级物料的分级都采用软质的筛网。软质筛网安装采用两端张紧的方式，筛网中部的下方有刚性梁支撑。由于橡胶筛网和聚氨酯等软体材料在使用中都存在伸长现象，因此筛网与支撑梁之间容易产生相对运动，导致筛网磨破。现在从筛网的损坏情况看，筛网失效的原因主要是相对运动摩擦，扯断筛网，因此，安装时，一是支撑梁要有合理的接触面积，再是筛面上方要有压板有效地压紧筛网 四。直线振动筛安装与调试： 安装维护 1、检查电机标牌是否与要求相符。 2、检查电机表面有无损坏、变形。 3、检查电机各紧固件，谨防松动。 4、检查电源，是否缺相，并空载运行5分钟。 5、检查是否转动灵活，若有异常，应排除。 6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。 安装与调整 1、电机应紧固在安装面上，安装面必须光滑、平整。 2、电机可水平安装。 3、激振力的调整。 4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。 5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定五．直线振动筛使用与维修 1、本机应装设电气保护装置。 2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。 3、当电机旋转方向不符合要求时，调整电源相序即可。
ZS直线振动筛 产品说明 ZS系列直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。 使用范围 对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业
直线振动筛 直线振动筛概述 直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。 直线振动筛工作原理: 直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。 直线振动筛使用范围 对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业． 直线振动筛（直线筛）系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。 直线振动筛技术参数 SZF-520型1S-Q235A或SUS304 2000×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-525型1S-Q235A或SUS304 2500×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-825型1S-Q235A或SUS304 2500×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-820型1S-Q235A或SUS304 2000×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-1025型1S-Q235A 或SUS304 2500×1000×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-1225型1S-Q235A 或SUS304 2500×1200×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-1235型1S-Q235A 或SUS304 3500×1200×1600 1层(1S) 2层(2S) 3层(3S) 4层(4S) SZF-1536型1S-Q235A 或SUS304 1500×3600×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S) 使用说明书资料 ☆特点☆ 1)独特之筛网结构设计，方便和快速更换筛网( 只需3到5分钟) ，此外此种设计 允许使用各种筛网( 尼龙、特种龙、PP网)。 2)筛机设计；精巧和容易装配，一人即可操作筛机。 3)和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。 4)其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间之生产过程可降低诸多成本。 直线振动筛作用与原理 基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

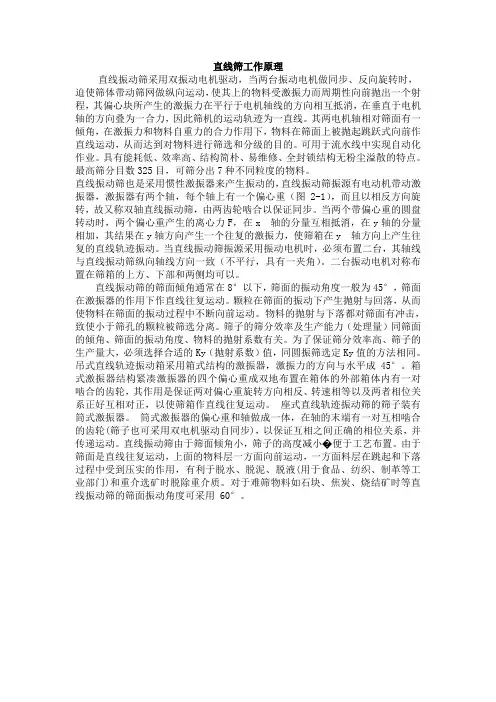

直线筛工作原理 直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。 直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（图2-1），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。二台振动电机对称布置在筛箱的上方、下部和两侧均可以。 直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。为了保证筛分效率高、筛子的生产量大，必须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。吊式直线轨迹振动箱采用箱式结构的激振器，激振力的方向与水平成 45°。箱式激振器结构紧凑激振器的四个偏心重成双地布置在箱体的外部箱体内有一对啮合的齿轮，其作用是保证两对偏心重旋转方向相反、转速相等以及两者相位关系正好互相对正，以使筛箱作直线往复运动。座式直线轨迹振动筛的筛子装有筒式激振器。筒式激振器的偏心重和轴做成一体，在轴的末端有一对互相啮合的齿轮(筛子也可采用双电机驱动自同步)，以保证互相之间正确的相位关系，并传递运动。直线振动筛由于筛面倾角小，筛子的高度减小?便于工艺布置。由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水、脱泥、脱液(用于食品、纺织、制革等工业部门)和重介选矿时脱除重介质。对于难筛物料如石块、焦炭、烧结矿时等直线振动筛的筛面振动角度可采用 60°。
