数字电子技术基础课程设计
二、设计任务与要求
1、设计任务
设计一个由四人参加的智力竞赛抢答电路，当主持人宣布“开始”，显示出首先作出判断的参加竞赛者。功能：
（1）清零功能：可用触发器的异步复位端实现，由主持人控制。
（2）抢答键控功能：可用触发器和门电路实现。
（3）显示功能：可用发光二极管显示，用蜂呜器发声。
2、设计要求
（1）选择适当的元器件，设计该电路。以实现上述功能。（2）利用Protel99绘制其电路原理图。
（3）对每个元器件选择合适的封装，形成网络表文件。（4）选择正确的布线规则，形成该电路的PCB板图。
三、总体方案设计
1、抢答器结构框图
抢答器的结构框图如下图所示，主要由开关按钮、触发锁存电路、脉冲信号发生器、LED 显示电路和蜂鸣器报警电路组成。
2、总体方案设计
采用74LS175为主芯片的设计方案
抢答器的电路设计图使用Protel 绘制，结果如图2所示。
主持人按钮
触发锁 存控制电路
脉冲信号发生器
LED 显示电路
蜂鸣器报警电路
抢 答 按 钮
图2 抢答器电路设计方案
该电路由四D触发器、与非门及脉冲触发电路等组成。74LS175为四D触发器，其内部具有四个独立的D 触发器。74LS20为四输入端的与非门，一块芯片中有两个独立的与非门。74LS00为二输入端的与非门，在一块芯片中有4个独立的与非门。优先判决电路用来判断哪一个预定状态优先发生的电路，如判断知识竞赛中谁先抢答。当有选手抢答时，首先锁存，阻止其他选手抢答，然后编码对应的LED灯变亮同时蜂鸣器产生音响。主持人按钮实现复位，开始下一题抢答。
3、电路工作原理
电路上电后，按下复位按键S5实现清零功能，/Q1～
/Q4 输出高电平，与之相连接的指示用的四个LED全熄
灭。同时以Q1～Q4作为输入的或非门输出为高电平，经非门输出低电平，蜂鸣器不响；经与门使脉冲正常输入。松开复位键，电路进入准备状态。假设有按键S3 (3号选手)被按下，Q3输出变为高电平，/Q3变为低电平。从而导致对应得LED被点亮，或非门的输出将由高变成低电平，经非门变为高电平使蜂鸣器鸣叫。同时或非门的低输出经过与门使得脉冲信号无法进入CLK端，即芯片的CLK保持低电平，此时芯片处于数据保持状态，按下除复位之外的任何的按键都将不会发生电路状态的变化，即输入被锁定，达到阻止其他选手抢答的目标。而后，主持人按下复位，准备进入下一轮抢答。
四、单元电路设计
1、按钮电路
下图为四路开关阵列电路，从图上可以看出其结构非常简单。当任一开关按下时，相应的输出为低平，否则
为高电平。
2、触发锁存电路
下图3所示为74LSl75外引线排列图和逻辑电路图。其中，D R 是异步清零控制端。D 0～D 3是并行数据输入端，CP 为时钟脉冲端，Q 0~Q 3是并行数据输出端，0Q ~3Q 是Q 0～Q 3的反码数据输出端。
图 4所示电路的数码接收过程为：将需要存储的四位二进制数码送到数据输入端D 0～D 3，在CP 端送一个时钟脉冲，脉冲上升沿作用后，四位数码并行地出现在四个触发器Q 端。
V CC GND
1 2 3 5 6 7 4 8
9
10
11
12
13
14 15
16
Q 3
D 3
D 2
Q 2
CP
Q 1 Q 0
D 1
D
R 74LS175
D 0 1
Q 2
Q 3
Q 0
Q
图 3
CP Q 0
R 1D
C1
Q Q
R 1D
C1
1
Q Q
R
1D
C1
2
Q Q
R
1D C1 3
Q Q
Q 1
Q 2
Q 3
1
1 D 0
D 1
D 3
FF 0 FF 1 FF 2 FF 3 D
R
图 4
图5示是4位集成寄存器74LSl75
图5
下表1所示是D触发器功能表：
表1 74LS175的功能表
清零时钟输入输出
工作模式CR CP 1D 2D 3D 4D 1Q 2Q 3Q 4Q
0 ×××××0 0 0 0 异步清零
1 ↑1D 2D 3D 4D 1D 2D 3D 4D 数码寄存1 1 ××××保持数据保持1 0 ××××保持数据保持
特性方程：当D=0时Q n+1=0，当D=1时Q n+1=1，由此得D
触发器特性方程为Q n+1=D.
图6所示即为4路触发锁存电路。图中74LS175为4D锁存器，一开始，当所有开关均未按下时，锁存器输
出全为高电平，经4输入与非门和非门后的反馈信号仍
为高电平，该信号作为锁存器使能端控制信号，使锁存
器处于等待接收触发输入状态；当任一开关按下时，输
出信号中必有一路为低电平，则反馈信号变为低电平，
锁存器刚刚接收到的开关被锁存，这时其它开关信息的输入将被封锁。由此可见，触发锁存电路具有时序电路的特征，是实现抢答器功能的关键。
说明：CLK代表时钟脉冲输入端CP POL代表功能输入端M。
图6
3、LED显示电路
图7即为LED显示电路，由LED发光二极管和限流电阻组成，当锁存器输出高电平时LED亮。
图7
4、报警电路
图8为蜂鸣器报警电路，当74LS20输出高电平时报
警。
图8
5、脉冲信号发生器
图9为555定时器构成的脉冲信号发生器电路。
图9
五、用Protel 99se设计印制电路
下面是印制板图过程
(1)启动印刷电路板设计服务器
执行菜单File/New命令，从框中选择PCB设计服务器（PCB Document）图标，双击该图标，建立PCB设计文档。双击文档图标，进入PCB设计服务器界面。(2)规划电路板
根据要设计的电路确定电路板的尺寸。选取Keep
Out Layer复选框，执行菜单命令Place/Keepout/Track，绘制电路板的边框。执行菜单Design/Options，在“Signal Lager”中选择Bottom Lager，把电路板定义为单面板。
(3)设置参数
参数设置是电路板设计的非常重要的步骤，执行菜单命令Design/Rules，左键单击Routing按钮，根据设计要求，在规则类（Rules Classes）中设置参数。
选择Routing Layer，对布线工作层进行设置：左键单击Properties，在“布线工作层面设置”对话框的“Pule Attributes”选项中设置Tod Layer为“Not Used”、设置 Bottom Layer为“Any”。
选择Width Constraint，对地线线宽、电源线宽进行设置。
(4)装入元件封装库
执行菜单命令Design/Add/Remove Library，在“添加/删除元件库”对话框中选取所有元件所对应的元件封装库，例如：PCB Footprint，Transistor，General IC，International Rectifiers等。
(5)装入网络表
执行菜单Design/Load Nets命令，然后在弹出的窗口中单击Browse按钮，再在弹出的窗口中选择电路原理图设计生成的网络表文件（扩展名为Net），如果没有错误，单击Execute。若出现错误提示，必须更改错误。
(6)元器件布局
Protel 99SE既可以进行自动布局也可以进行手工布局，执行菜单命令Tools/Auto Placement/Auto Placer可以自动布局。布局是布线关键性的一步，为了使布局更加合理，多数设计者都采用手工布局方式。(7)自动布线
Protel 99SE采用世界最先进的无网格、基于形状的对角线自动布线技术。执行菜单命令Auto Routing/All，并在弹出的窗口中单击Route all按钮，程序即对印刷电路板进行自动布线。只要设置有关参数，元件布局合理，自动布线的成功率几乎是100%。
下图10所示是印制板图
图10印制板图
图11 3D预览图
六、元件清单
表2 元件清单
序号品名型号/规格数量配件图号实测情
况
74LS175 1 U1
1 数字集成电
路
74LS00 2 U2
2 数字集成电
路
3 数字集成电
74LS20 1 U3
路
555定时器 1 U5
4 数字集成电
路
5 LED发光二BS205 1 D1~D4
极管
6 按键SW 5 S1~S5
7 碳膜电阻1kΩ 2 R1~R2
8 碳膜电阻0.1kΩ 4 R3~R6
9 瓷片电容0.1u 3 C1~C3
8 蜂鸣器BUZZER 1 U4
七、分析总结
这次课程设计综合应运了数字电子技术所学的知识和电路制作和仿真调试软件，将理论和实践相结合，增强对理论知识掌握的同时，更增强了我对知识的应用能力和动手能力。同时我们分组讨论，互相学习，共同进步。
课程设计终于顺利完成了，在设计中遇到了很多专业知识问题，在老师和热心同学的指导和帮助下，终于解决了困难。最后对给过我帮助的所有同学和各位指导老师再次表示忠心的感谢！
八、参考文献
［1］阎石主编.数字电子技术基础（第五版）高等教育出版社.2005
［2］张秀娟主编.数字电子技术基础实验教程.北京航空航天大学出版社.2007
课程设计四人抢答器实验报告
课题：四人智力抢答器专业： 班级： 学号： 姓名： 指导教师： 设计日期： 成绩： 电气学院
四人智力抢答器设计报告 一、设计目的作用 1.掌握四人智力竞赛抢答器电路的设计、组装与调试方法。 2.熟悉数字集成电路的设计和使用方法。 二、设计要求 设计一台可供4名选手参加比赛的智力竞赛抢答器。当主持人说开始时，四人开始抢答，电路能判别出四路输入信号中哪一路是最先输入信号，并给出声、光、数码显示。 (1) 4名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。 (2) 给主持人设置一个控制按钮，用来控制系统清零和抢答的开始。 (3) 抢答器具有数据锁存的功能。抢答开始后，若有选手按动抢答按钮，该选手指示灯亮并立即锁存，同时扬声器给出音响提示，禁止其它选手抢答。抢答选手的指示灯一直保持到主持人将系统清零为止。 （4）选择B题的除了具有上述功能外，还要在声、光显示的同时，在数码管上显示选手的编号，编号一直保持到主持人将系统清零为止。 三、设计的具体实现 1、系统概述
电路主要由脉冲产生电路，锁存电路，编码及译码显示电路和音响产生电路。当有选手抢答时首先锁存，防止其它选手抢答，然后编码，再经4线7段译码器将数字显示到显示器上同时产生音响，电路结构系统如图： (1)以锁存其为中心的编码显示器 抢答信号的判断和锁存能够采用触发器或锁存器。若以四D触发器74LS175为中心构成编码锁存系统，编码的作用是把锁存器的输出转化为8421BCD码，进而送给7段显示译码器。其真值表为： 锁存器输出编码器输出 Q4 Q3 Q2 Q1 D C B A 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 1 0 0 0 1 0 0 1 0 0 0 0 1 1 1 0 0 0 0 1 0 0
4路抢答器的设计 绪论： 随着经济水平的不断提高，当今的社会竞争日益激烈，选拔人才，评选优胜，知识竞赛之类的活动愈加频繁，智力竞赛是一种生动活泼的教育方式，人们在物质文明得到满足的同时更注重精神文明的追求，各种节目不断涌现，提高节目的质量尤为重要。本次设计是针对活动中用到的抢答器而设计的。抢答器是为竞赛参赛者答题时进行抢答而设计的一种优先判决器电路，广泛应用于各种知识竞赛、文娱活动等场合。通过抢答和必答两种答题方式能引起参赛者和观众的极大兴趣，并且能在极短的时间内，使人们迅速增加一些科学知识和生活常识。 现在的抢答器有着数字化，智能化的方向发展，这就必然提高了抢答器的成本。鉴于现在小规模的知识竞赛越来越多，操作简单，经济实用的小型抢答器必将大有市场本文设计的抢答器，电路简单，成本较低，操作方便，灵敏可靠，具有较高的推广价值。 抢答器在竞赛中有很大用处,它能准确、公正、直观地判断出第1抢答者。通过抢答器的指示灯显示手段指示出第1抢答者[1]。本论文设计宗旨在培养学生综合模拟、数字电路知识，解决电子信息方面常见实际问题的能力，掌握一般电子电路设计方法与设计步骤。促使学生积累实际电子制作经验，准备走向更复杂更实用的应用领域。目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。 功能简介：参加竞赛者对主持人提出的问题要在短时间内作出判断，并按下抢答按键回答问题。当第一个人按下按键后，同时电路将其他抢答按键封锁，使其不起作用。主持人有开时间和复位键，按下开时间后才能开始抢答，否者犯规。抢答前主持人操作开关使抢答有效，显示灯全熄灭。当四人中有人抢答有效时，其对应的显示灯亮，此时其余的开关不起作用，即其对应的显示灯灭。

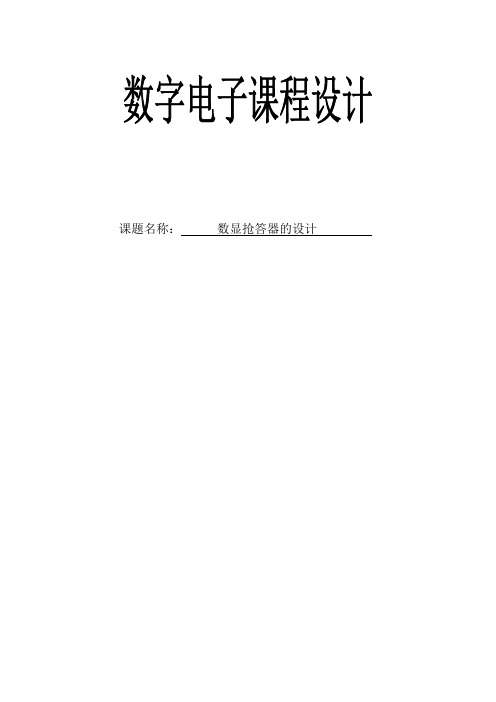

课题名称：数显抢答器的设计
