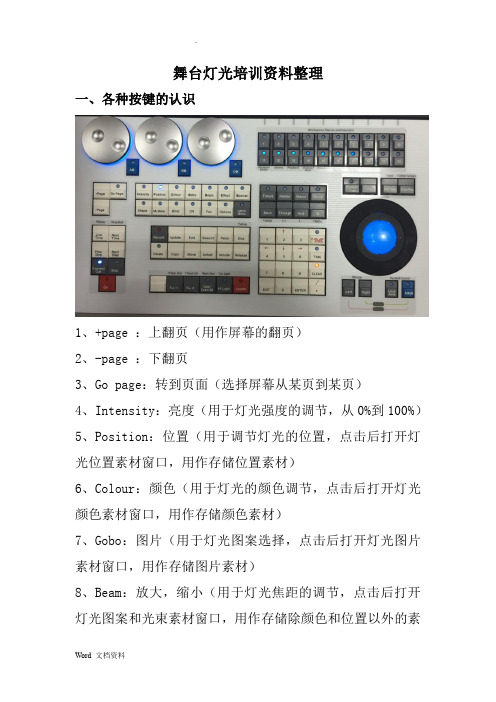

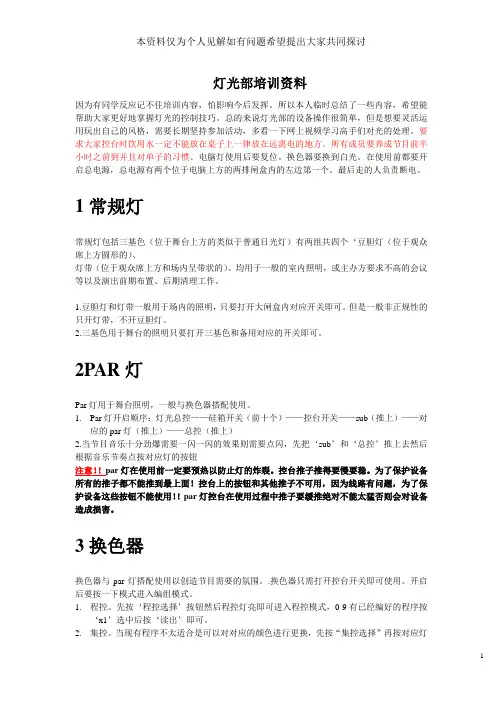

舞台灯光培训资料整理
一、各种按键的认识
1、+page ：上翻页（用作屏幕的翻页）
2、-page ：下翻页
3、Go page：转到页面（选择屏幕从某页到某页）
4、Intensity：亮度（用于灯光强度的调节，从0%到100%）
5、Position：位置（用于调节灯光的位置，点击后打开灯光位置素材窗口，用作存储位置素材）
6、Colour：颜色（用于灯光的颜色调节，点击后打开灯光颜色素材窗口，用作存储颜色素材）
7、Gobo：图片（用于灯光图案选择，点击后打开灯光图片素材窗口，用作存储图片素材）
8、Beam：放大，缩小（用于灯光焦距的调节，点击后打开灯光图案和光束素材窗口，用作存储除颜色和位置以外的素
材）
9、Effect：效果（效果里面有灯光的多种参数选择，比如旋转等）
10、Special：特殊的，专用的
11、Shape：形状，模型
12、ML Menu：多功能菜单
13、Blind：掩饰
14、Off：关
15、Fan：风扇
16、Options：选项
17、Record：录制，刻录，保存键（双击也可充当组合键使用）
18、Update：更新，升级（用于更新素材和重放）
19、Edit：编辑（用于编辑素材）
20、Select if：选择一个功能
21、Patch：配置码
22、Disk：保存，磁盘
23、Deleete：删除
24、Copy：复制（用于切换复制、关联复制、移动功能）
25、Move：移动
26、Unfold：扩展，展开（用于展开chase或cue list进行修改）
27、Include：包含
28、Release：释放，解除（用于释放cue list）
29、Live time：经历时间，实况转播时间
30、Next time：下一个时间
31、Prev. Step：朝前走
32、Next Step：朝后走
33、Connect Cue：链接文件，链接线索
34、Stop：停止
35、Go：用于继续播放，或用作触发cue list的下一步cue
36、Fix-1：往前（选择一批灯具后，向前选择一个灯具）
37、Fix+1：往后（选择一批灯具后，向后选择一个灯具）
38、Odd/Even/All：全选灯具/选择基数/选择偶数灯具
39、Hi Light：进入高亮状态
40、Locate：点亮
41、Fixture：灯具
42、Palette：素材
43、Macro：宏功能
44、Group ：分组命令键
45、Back：删除键
46、Through：从几到几
47、And：几和几
48、@：精确查找辅助键
49、Cues：场景
Cue,也就是常说的“场景”，是每个演出中最最核心的基础。
在舞台上编辑的程序一共有3 种：
★：① Cue：这是一个独立的场景，他可以保存包括内置效果在内的所有信息，它就是演出中最基本的组成单位。
②Chase：把它想象成一个在一段时间内重复循环的变化的cue，常用于独立的效果。例如循环的颜色变化，循环的位置变化等。
③Cue List：cue 的集合，按顺序的排列不同的cue，整合所有的cue 成为一个完整的演出。
④Cue，Chase，Cue List 都能保存在控台左下角或右上角的重放推杆上，也可以保存在[回放程序]推杆中，以格子表示。
二、灯具地址编码
2、打开配接灯具窗口
配接灯具时，需要在控台（触屏）的配灯窗口中，选择一个按键位置去保存该灯具。这时必须要打开“灯具窗口”，若配灯窗口还没有打开，可以在【快捷窗口选择】按键中打开，直接点击白色【Fixture灯具】按键；或在主菜单中选择[打开工作区窗口]，然后选择[灯具]窗口。在旁边的辅助功能区选择[页显示/ 隐藏]及[DMX 地址隐藏/ 显示]：
1）[页显示]：可以在窗口中选择翻页
2）[DMX 地址显示]：在已经配接好的灯具的右上角能显示灯具所配接的线路和地址码
2.1 配接常规灯
按【Patch配置码】键（Patch 键在控台右下方的蓝色功能键中），在菜单中选择[Dimmer调光器]：
1）[DMX 线路=]：输入灯具配接的线路（范围在1—64 内）2）[地址=]：输入和灯具一致的地址（范围在1—512 内）(每台灯具均需设置DMX起始地址，用以接收控制器发出的信号并作出反应，例如PR-2204射灯共有两种控制模式，分别为标准模式和精简模式，以标准模式为例，产品共有14个通道，则第一台灯具的DMX起始地址设置为001，第二台位015，第三台位029，第四台位043等等以此类推）3）[数量=]：输入需要配接灯具的数量。
4）需要查看控台的DMX 地址使用情况，可以按一下【view】键，然后按【Patch】键。在【查看配接】窗口内，可以查看和修改控台所有的DMX 地址。
当完成上述的设置后，在【灯具】窗口中空闲的位置上点击一下,灯具就会自动配接成功
2.2配接电脑灯
在配接电脑灯之前，必须把对应的灯库放到控台内。
灯库选择操作如下：
1) 按【Patch】键进入配接功能
2) 在菜单选择[灯具]
3）根据提示选择灯具制造厂商，可以[Previous以前的，先前的]键和[Next下一个]键进行翻页。可以打开虚拟键盘或外接进行关键词搜索。
4）选择需要的灯具型号及灯具模式。
5）和配接常规灯一样，输入需要的数量，DMX 线路及DMX 地址码，在[灯具]窗口中选择空闲的位置点击一下，完成配接。
2.3：素材
在配接菜单有，有一个[Option选项]的选项，在这里可以设置是否开启预置素材，是否开启自动编组，预留灯具通道数，查找灯具这四个选项：
1）预置素材：打开这个选项时，配接该灯具后，在素材窗口中就会自动生成一些已经制作好的素材
2）自动编组：打开这个选项时，配接该灯具后，在分组窗口中就会自动创建灯具分组
3）Offset（抵消，补偿）：这个选项是针对预留灯具通道数的选项
2.4：查找灯具
灯具若分配错了地址码，或者错的DMX 线路，那么就不会受控。
而查找灯具功能，通过调整DMX 地址的数字，对应的灯具就会显示垂直点亮的状态。这样就能找到对应的灯具了。
1) 按【patch】键，[灯具]，然后选择需要查找的灯具类型。
2) 按[option]，然后打开【灯具查找】功能，打开后呈现高亮状态。
3) 转轮 A 选择线路，转轮 B 选择DMX 地址，转轮 C 直接选择下一个灯具。
4) 当灯具以垂直点亮状态响应时，就找到对应地址码的灯具了
2.5设置命名
当配完灯之后，可以使用多种命名方式，修改在窗口内的所有内容：
1）在主菜单，选择[设置命名]功能
2）选择需要命名的灯具，被选中的项目会呈红色状态
3）在菜单中选择[命名]，可以通过虚拟键盘直接输入命名4）需要手写涂鸦命名或图片命名，在菜单中选择[图片] 5）虚拟键盘会跳出，在这里可以进行手写涂鸦输入，按Enter 完成
2.6 更改灯具的地址码
1) 按【patch】键
2）在菜单选择[重新配接灯具]
3）选择需要修改的灯具，在灯具窗口中选择，可多选
4）在[地址]栏中输入新的地址码，若输入的地址码已经被占用，会有黄色感叹号提示。
5）[线路]可以改变灯具的线路,范围是1-64.
6）完成后在菜单选择[配接]
2.7复制和移动灯具
使用Copy 键进行灯具复制，可以同时复制或移动多个灯具：
1）点击【copy】键
2）选择[复制] 或[移动]功能。点击【copy】键可以切换不同功能
3）选择需要被[复制]或[移动]的灯具
4）选择新的格子放置被[复制]或[移动]的灯具
★：①点击【Menu Latch锁定】键可以锁定当前功能，不用重复选择。再点击一次，进行解锁。
2.8删除灯具
删除灯具后，不能恢复，已经编好的程序也没有了。哪怕重新再配置同一款灯具，同一地址码，对应的cue 也不会有用。
1）按【Patch】键进入配接菜单
2）按【Delete】键
3）选择需要删除的灯具
4）确认删除

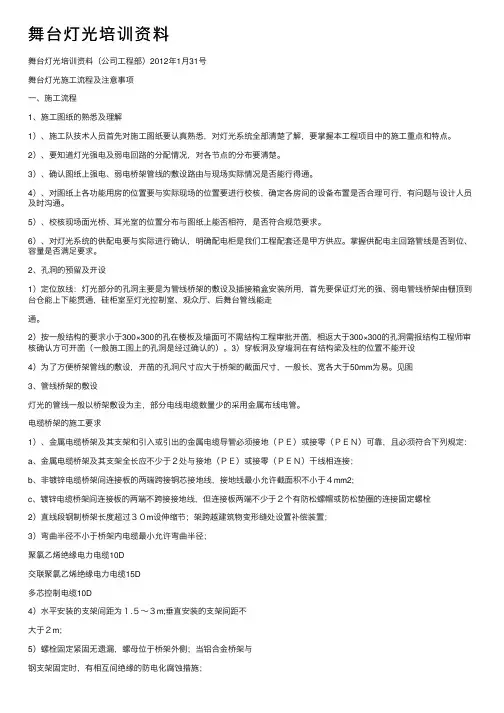

文化艺术中心舞台灯光技术 设计方案 1、工程概述 建设单位： 项目名称：文化艺术中心。 项目规模：惠州市文化艺术中心建设基础地位于江北南区JBN-02-01地块，该地块位于云山西路与惠州大道的交汇处，其西北面为云山西路，东北面临惠州大道，西南面为市民（乐园）广场，地块处于江北中心区景观轴线上，地势开阔，环境规划用地面积6.56万平方米，总投资约3亿元人民币，该建筑是未来江北中心区的重要组成部分，是中心区景观轴上的重要节点，建成后的艺术中心集现代建筑艺术与科学于一体，成为体现二十一世纪现代化城市形象的标志性文化建筑，艺术中心内拥有1305座歌剧院、310座音乐厅、568座的多功能剧场，能够满足国内外各艺术团体的演出要求。 1305座歌剧院舞台台口宽16m，高10m，主台29.3m×21m,侧台16.2m×17.9m（每一侧），后舞台17.9m×18m，舞台灯光最大同时用电容量为1200KW，用电负荷为一级。 568座的多功能剧场舞台台口宽12m，高6m，主台20.9×10m，侧台6.2m×6m，T形台6.7m×7.3m。 舞台灯光最大同时用电容量为700KW，用电负荷为一级。 310座音乐厅演奏台面积为约80m2，舞台灯光最大同时用电容量为230KW，用电负荷为一级。 2、报价内容 2.1、报价范围 本次邀请报价为惠州市文化艺术中心灯光系统（含字幕显示系统）的详细设计、供货、安装及其他相关服务（出厂检验、调试、验收、培训等）。 供货范围包括灯光系统（含字幕显示系统）的硬件设备、灯光网络、相关软件、安装辅助材料、备品备件、测试设备及维护工具等。 参考设备清单汇总 说明：设备清单为供参考的最低要求，以技术要求为基本底线。报价人提供的设备（包括备品备件）必须实质性满足报价需求书的技术要求。为满足系统正常运行所需的所有设备材料及备品备件，无论报价设备清单是否列出，报价人均应根据报价需求书的要求和报价人的深化详细设计方案，报出报价设备清单并报价，签约后不得以任何理由提出增加设备材料或备品备件的数量。 2.2、歌剧院设备清单 序号名称说明产地数量单 位 推荐品牌
舞台设计方案 舞台灯光音箱的使命则是渲染环境塑造人物形象，外化人物内在心理以及体现规定情景，哄托舞台气氛，以实现舞台艺术的整体效果根据本学校舞台的使用要求——满足小型联欢、孩子活动演出的要求，对现场情况的了解对此舞台做如下设计方案； 一、机械部分 由于此舞台上顶过低不宜安装电动升降吊杆，我公司对现场勘查及贵方要求，此舞台机械设备方面采用固定悬挂式吊杆。 （1）底幕吊杆： 设置于后墙前约0.1米处，吊点悬挂，承载150KG， 下挂底幕做小型晚会、活动演出及会议背景使用。 （2）灯光吊杆： 2-1顶光吊杆2道，舞台上方，悬挂灯具顶光灯具，吊点悬挂式，固定形式。 4-2面光杆，设置于台口外侧台口高45度位置，吊点悬挂固定形式，悬挂灯具。 4-3侧光2道设置于台口内侧左右各一，固定形式，悬挂灯具。
二、幕布部分 底幕：枣红色丝绒，内衬枣红色羽纱，对开两幅，做为背景幕使用。 三、灯光部分 1．面光 面光作为舞台前区正面主光，考虑灯具横向打满舞台，以备使用中变色或舞台纵深照明，配置如下： AD-LED PAR54 12只 输入电压：AC90-245V/50-60 Hz 功率：200W 光源:54颗1/3W 高亮度LED （红-12，绿-18，蓝-18 ,白-6 ）
(1W\3W可供选择） 光源寿命:6-10万小时 颜色:1670万种颜色变化 2．顶光 三基本色灯顶光 CAIXU CX-4X55 9只， 电源: 220V/50Hz（40A阴插阳座） 光源:36W/55W三基色灯管 色温:3200K 功率:144W/220W 重量:6.3/8.3 平均照度：1210LUX(2m距离)/1560LUX(2m距离) 3.侧光 侧舞台效果灯光采用动画激光灯2只 效果出现星际，云河，宝石光芒，新花绽放等效果，红绿满天星，花样图案，光束四射，快速闪动，绚丽夺目，2000个点在游动，交错
舞台灯光培训资料整理 1、 +page :上翻页（用作屏幕的翻页） 2、 -page :下翻页 3、 Go page ：转到页面（选择屏幕从某页到某页） 4、 Intensity :亮度（用于灯光强度的调节，从 0%到100%） 5、 Position :位置（用于调节灯光的位置，点击后打开灯光 位置 素材窗口，用作存储位置素材） 6、 Colour :颜色（用于灯光的颜色调节，点击后打开灯光颜 色素 材窗口，用作存储颜色素材） 7、 Gobo :图片（用于灯光图案选择，点击后打开灯光图片 素材窗口，用作存储图片素材） & Beam :放大，缩小（用于灯光焦距的调节，点击后打开 '■ ? 0??ui ■ ? ? ? ■ ? ? ? 问 M L BlVH! On B 卜 Pi! E E K P?h I D41A M M 2 1 3 ThJ^tg h AMI r 9 I ■ 、各种按键的认识 mm □E HD
灯光图案和光束素材窗口，用作存储除颜色和位置以外的素材）9、Effect :效果（效果里面有灯光的多种参数选择，比如旋转 等） 10、Special:特殊的，专用的 11、Shape:形状，模型 12、ML Menu :多功能菜单 13、Blind :掩饰 14、Off :关 15、Fan:风扇 16、Options :选项 17、Record :录制，刻录，保存键（双击也可充当组合键使 用） 18、Update :更新，升级（用于更新素材和重放） 19、Edit :编辑（用于编辑素材） 20、Select if:选择一个功能 21、Patch:配置码 22、Disk :保存，磁盘 23、Deleete:删除 24、Copy :复制（用于切换复制、关联复制、移动功能） 25、Move :移动 26、Unfold :扩展，展开（用于展开chase或cue list进行修改） 27、Include :包含

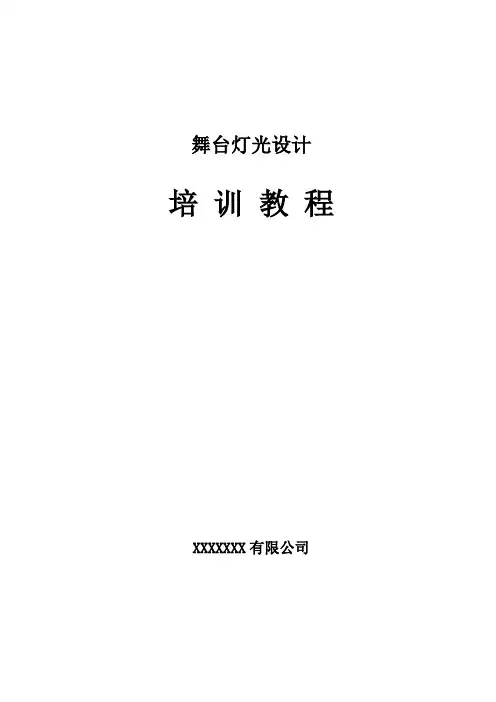

舞台灯光设计培训教程
XXXXXXX有限公司 目录 第一章舞台灯光的形成和发展 第二章舞台灯光的作用和特性 第三章灯光设计的八大要素和心理分析 第四章舞台光位与布光分析

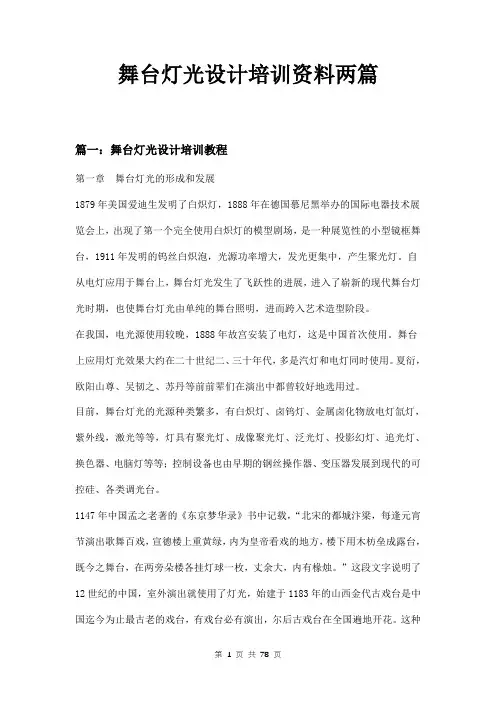

第五章舞台布光的基本投射方法 第六章舞台不同光位的灯具配置和运用 第七章舞台灯光设计图的编绘 第八章光与情绪 第九章四面观众舞台及三面观众舞台的演区布光 ◇ 第一章舞台灯光的形成和发展 1879年美国爱迪生发明了白炽灯，1888年在德国慕尼黑举办的国际电器技术展览会上，出现了第一个完全使用白炽灯的模型剧场，是一种展览性的小型镜框舞台，1911年发明的钨丝白炽泡，光源功率增大，发光更集中，产生聚光灯。自从电灯应用于舞台上，舞台灯光发生了飞跃性
