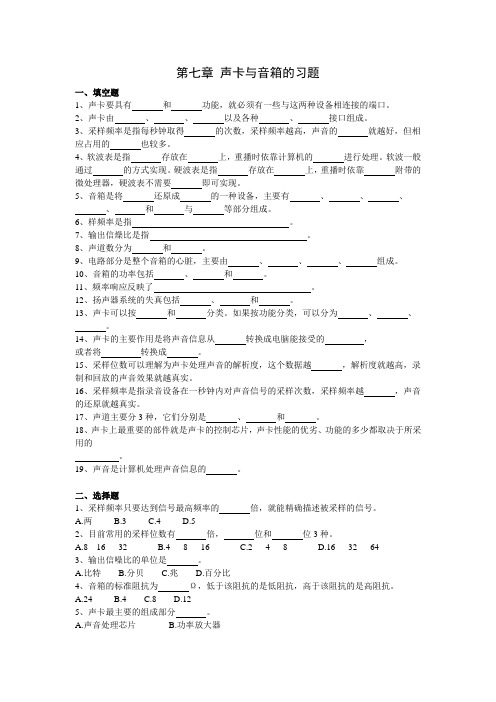

第七章声卡与音箱的习题
一、填空题
1 、声卡要具有 _______ 和 _______ 功能，就必须有一些与这两种设备相连接的端口。
2 、声卡由 _______ 、 _______ 、 _______ 以及各种 _______ 、 _______ 接口组成。
3 、采样频率是指每秒钟取得 _______ 的次数，采样频率越高，声音的 _______ 就越好，但相应占用的_______ 也较多。
4、音箱是将 _______ 还原成 _______ 的一种设备，主要有 _______ 、 _______ 、 _______ 、 _______ 、_______ 和 _______ 与 _______ 等部分组成。
5 、输出信燥比是指 _______。
6、频率响应反映了 _______ 。
7、声卡的主要作用是将声音信息从 _______ 转换成电脑能接受的 _______ ，或者将 _______ 转换成_______ 。
8 、采样位数可以理解为声卡处理声音的解析度，这个数据越 _______ ，解析度就越高，录制和回放的声音效果就越真实。
9 、采样频率是指录音设备在一秒钟内对声音信号的采样次数，采样频率越 _______ ，声音的还原就越真实。
1、放音、录音
2、声音处理芯片、功放、CODEC芯片、输入、输出
3、声音信号、质量、空间
4、高频信号、声音信号、箱体、扬声器、功放
5、声音输出的信号与噪音电压的比值
6、音箱失真性
7、模拟信号、数字信号、数字信号、模拟信号
8、大
9、高
二、选择题
1 、目前常用的采样位数有 ____4___ 倍， _______ 位和 _______ 位 3 种。 A.8 16 3
2 B.4 8 16 C.2 4 8 D.16 32 64
2 、输出信噪比的单位是 __2_____ 。 A. 比特 B. 分贝 C. 兆 D. 百分比
3、声卡最主要的组成部分 ___1____ 。 A. 声音处理芯片 B. 功率放大器 C. 总线接口、输入 / 输出端口D.MIDI 及游戏杆接口、 CD 音频连接器
4 、声卡的主要技术指标有 __123_____ 。 A. 采样位数 B. 采样频率 C. 声道 D. 声卡接口
5、目前，主流声卡的总线接口是 ____3___ 。 A.ISA B.AGP C.PCI https://www.doczj.com/doc/6215428077.html,B
三、判断题
1 、目前高端的音箱已经发展到 2.1 声道，而主流音箱以 5.1 和 4.1 声道为主。（×）
2 、 AC97 并不是一种声卡的代名词，而是一种标准。（√）
3 、音箱越重意味着所选的板材越厚、密度越高，搞谐振性能越好。（√）
4 、声卡的主要作用是对声音信息进行录制与回放，在这个过程中采用的位数和采样的频率决定了声音的采集质量。（√）
5、采样频率一秀有 22KHz 、 44 KHz 和 48 KHz 等 3 个等级， 48 KHz 是通常所说的 CD 音质。（×）
6、将音箱与放大器组装在一起称为无源音箱。（×）
7 、声卡只能用来播放声音。（×）
8 、声卡档次高低取决于声卡采用控制芯片的档次。（√）
声卡与音箱故障的检查与处理方法 一、音频系统的常见故障 虽然音频系统出现的故障现象比较多，但简单归纳起来则主要有：不能正常发声、音量不足、噪声较大，以及兼容性问题等几种情况。 (1)不能正常发声 当遇到这种情况时先不要急于打开机箱，应本着由外至内、由软至硬的顺序逐步进行检查，其步骤如下： ①故障部位的判别并检查硬件接线是否正确： 由于声卡和音箱中任何一个工作不正常，都有可能会导致不能正常发声故障，故首先应该确定故障的部位。可以将音箱的输入插头，插入其他音源设备或光驱面板上的耳机插孔中进行试听。 假如此时音箱不能发声，则属于其内部功放或电源电路出现了较严重的问题，此时可根据实际情况进行具体的检查和维修。如果对电子维修技术不太精通，那最好还是由专业维修人员处理为好。
假如音箱放音正常的话，请再检查音箱插头是否插在了声卡上的SPK插孔，连接电缆是否存在短路、断路等情况，如一切正常可继续进行下一步检查。 ②检查声卡的DMA、IRQ及I/0地址参数： 系统在安装声卡驱动程序时，安装程序大都会选择DMA、IRQ及I/0地址参数的默认值进行安装，但有时这种默认值会与其他设备发生冲突，从而导致声卡不能正常发声。此时可选择“开始→设置→控制面板→系统→设备管理→属性”选项卡，该选项卡将显示出电脑中所有的硬件设备的资源使用情况，其中包括了IRQ、DMA、I/O和“内存”等四大类型，我们可以分别选择并进行查看。比如我们选择了IRQ类系统资源，即可显示系统现在已分配的中断号。此时如发现声卡的IRQ资源，与其他设备存在有冲突现象，可通过手工调整声卡来为其选择一个空闲的IRQ加以解决。不过这种情况在集成的AC 97规范软声卡上较少出现。 ③驱动程序不兼容： 由于Windows XP系统的稳定性较高，于是许多人选择升级或全新安装了该系统。但是Windows XP对硬件驱动程序兼容性要求较高，一些较早声卡的驱动程序往往无法得到支持。虽然有时Windows XP可能会自动为声卡装驱动，但在实际使用中往往也不能让声卡发声。这种情况一般只能期望生产厂家能够提供兼容的驱动程序。 (2)音量不足
麦克风与音响共用如何避免“啸叫”声 现在很多网友都喜欢K歌，不少朋友为了增强“麦霸”的感觉，使用麦克风加音箱的方案。但麦克风（或耳麦）与音箱同时使用，容易引发音箱自激啸叫，不仅烦人，而且还有损坏音箱的危险。 解决方法一： 进入系统“播放”选项中的麦克风选项，将其设置为静音。声卡会自动切断麦克风在音箱中的输出，自然也就不会产生啸叫。看到这，有朋友会问，关闭麦克风，那语音聊天怎么办？ 实际上，语音聊天和K歌时声卡处理的途径不一样。语音聊天时，声卡收集语音信号但是并不送往音箱，而是经过数字化处理后，通过网络发送给对方计算机。这一过程由声卡“录音”选项中的麦克风音量进行控制。 K歌时，麦克风收集的信号，是放大后直接送往音箱，相当于一个播放过程，其音量大小由声卡“播放”选项中的麦克风音量控制。 对于喜欢K歌的朋友来说，播放选项中的麦克风不能关，而控制音量成为减少啸叫的关键。原理很简单，音量小了，麦克风收集到的喇叭声音放大倍数也随之降低，只要声音在声卡和音箱中的放大倍数小于喇叭到麦克风时的衰减倍数，音箱就不可能发生啸叫，将麦克风音量调整到一半，同时不要勾选“麦克风+20DB增益”。 方法二：选对硬件 在选购麦克风时候，注意其“指向特征参数”。麦克风分为全指向和单指向，全指向麦克风是麦克风能够接受来自四面八方的音频信号，单指向麦克风只能接受“咪头”（麦克风接收器）正前方狭窄角度内的信号，而来自麦克风后部，侧面的音频信号则会被衰减。 虽说指向性不同的耳机没有明确好坏之分，但其使用场合却不相同。对于语音聊天，全指向麦克风无疑更实用。而对于K歌用户，单指向麦克风不仅可以避免周围噪音和音乐对唱歌的影响，而且只要把麦克风背对影响，哪怕音乐声音很大，麦克风也不容易收集到音箱中的声音，啸叫的几率极低。 方法三：保持距离很重要 如果你把麦克风放置在音箱前面，不管你怎么折腾，啸叫总是难免的。原因很简单，音箱的声音大，麦克风靠的近，收集到的信号自然很大，哪怕麦克风的音量开得很小，经声卡和音箱放大后，照样大的惊人。 因此，让你的麦克风原理音箱。麦克风与音箱的距离增加一倍，其接收到的音箱信号就相当于衰减4倍，发生啸叫的几率很低。
解码器，是一种专门负责将电脑里的数字信号转化为音箱、功放、耳放、耳机所需要的模拟信号，用来提供比声卡更好的音质的设备，有的解码器还带有USB数字声卡、耳机放大电路等辅助部分。 首先，下面的讲解仅讨论声卡的核心播放部分和解码器的核心解码部分，因为这两个部分是最对应的，很多独立声卡还带有录音输入部分、耳机放大电路部分等等，也有很多解码器里面装有一个USB数字声卡可以用USB直接接电脑，也有很多解码器装有耳机放大电路，可以推动耳机，等等等等。 声卡的核心播放部分和解码器的核心解码部分相比： 声卡的核心播放部分由主控制部分和数字到模拟转换及模拟输出部分组成 主控制部分有一块或多块芯片组成，称为主控制芯片或主控制芯片组，负责与电脑的连接和通讯，对整块声卡起控制、协调和统领作用，是声卡的中枢。 数字到模拟转换及模拟输出部分由数字到模拟转换芯片或着CODEC芯片（编解码器，是数字到模拟转换和模拟到数字转换功能的集成）的数字到模拟转换部分，以及芯片出来到输出插孔之间的模拟输出电路组成，用来将电脑里的数字信号转换为音箱喇叭、耳机喇叭所最终需要的模拟信号而发出声音。数字信号到模拟信号的转换是电子音频播放里必不可少、逃不掉的工作，必须做。 独立的解码器就应运而生。其实，两声道的解码器不应该叫做解码器，这只是是习惯性叫法，应该叫做“数字到模拟转换器” 解码器的用途，是进行数字信号到模拟信号的转换 解码器的核心解码部分由数字信号接收部分、数字到模拟转换及模拟输出部分组成 数字信号接收部分是解码器的门户，负责将收到的数字信号迎接进来，做一些翻译，然后把信号交给后面的数字到模拟转换及模拟输出部分 数字到模拟转换及模拟输出部分和上面声卡的一模一样，结构原理一样，做的也是同一个工作。用来将电脑里的数字信号转换为音箱喇叭、耳机喇叭所最终需要的模拟信号而发出声音。 这里你可以看出，其实，解码器这东西，和声卡上的一部分——核心播放部分相比，做的是同一个工作，那么为什么还需要解码器呢？ 因为解码器： 1、空间大，可以安装更多元件，从而组成更复杂更完备的电路 2、可以安装精密的开关电源或变压器，相比声卡的PCI插槽供电，电源好，供电质量高，电压稳定、精确。电好比食物、水、空气，对声卡、解码器的音质影响非常大，正如人吃了不干净的东西就会拉肚子，声卡、解码器如果电压不准、不稳，音质就会大打折扣，严重了会不能正常工作。 而声卡就受到了体积和供电的限制 所以，解码器的音质天赋比独立声卡更好，可以做到比声卡好的音质，好的解码器可以轻松把独立声卡超越到九霄云外。 那么，在使用上有什么不同呢？
第七章声卡与音箱的习题 一、填空题 1 、声卡要具有 _______ 和 _______ 功能，就必须有一些与这两种设备相连接的端口。 2 、声卡由 _______ 、 _______ 、 _______ 以及各种 _______ 、 _______ 接口组成。 3 、采样频率是指每秒钟取得 _______ 的次数，采样频率越高，声音的 _______ 就越好，但相应占用的_______ 也较多。 4、音箱是将 _______ 还原成 _______ 的一种设备，主要有 _______ 、 _______ 、 _______ 、 _______ 、_______ 和 _______ 与 _______ 等部分组成。 5 、输出信燥比是指 _______。 6、频率响应反映了 _______ 。 7、声卡的主要作用是将声音信息从 _______ 转换成电脑能接受的 _______ ，或者将 _______ 转换成_______ 。 8 、采样位数可以理解为声卡处理声音的解析度，这个数据越 _______ ，解析度就越高，录制和回放的声音效果就越真实。 9 、采样频率是指录音设备在一秒钟内对声音信号的采样次数，采样频率越 _______ ，声音的还原就越真实。 1、放音、录音 2、声音处理芯片、功放、CODEC芯片、输入、输出 3、声音信号、质量、空间 4、高频信号、声音信号、箱体、扬声器、功放 5、声音输出的信号与噪音电压的比值 6、音箱失真性 7、模拟信号、数字信号、数字信号、模拟信号 8、大 9、高 二、选择题 1 、目前常用的采样位数有 ____4___ 倍， _______ 位和 _______ 位 3 种。 A.8 16 3 2 B.4 8 16 C.2 4 8 D.16 32 64 2 、输出信噪比的单位是 __2_____ 。 A. 比特 B. 分贝 C. 兆 D. 百分比 3、声卡最主要的组成部分 ___1____ 。 A. 声音处理芯片 B. 功率放大器 C. 总线接口、输入 / 输出端口D.MIDI 及游戏杆接口、 CD 音频连接器 4 、声卡的主要技术指标有 __123_____ 。 A. 采样位数 B. 采样频率 C. 声道 D. 声卡接口 5、目前，主流声卡的总线接口是 ____3___ 。 A.ISA B.AGP C.PCI https://www.doczj.com/doc/6215428077.html,B 三、判断题 1 、目前高端的音箱已经发展到 2.1 声道，而主流音箱以 5.1 和 4.1 声道为主。（×） 2 、 AC97 并不是一种声卡的代名词，而是一种标准。（√） 3 、音箱越重意味着所选的板材越厚、密度越高，搞谐振性能越好。（√） 4 、声卡的主要作用是对声音信息进行录制与回放，在这个过程中采用的位数和采样的频率决定了声音的采集质量。（√）
第八章声卡、音箱和网卡 [教学目标] 1．了解了解声卡、音箱与网卡的基本技术性能。 2．掌握声卡、音箱与网卡的选购方法。 [教学重点] 掌握声卡上各种输入输出接口的使用。 [教学难点] 掌握不同类型音箱的摆放方法。 [分析学生] 学生对这些小配件往往不够重视，但实际上这些配件的技术指标直接影响整机的性能。 [教学用具] 计算机，投影仪 [课时安排] 2课时 [教学过程] 一、导入新课 很多同学都喜欢用电脑来欣赏音乐，但是你们知道么要想保证音乐的音质，必须要对声卡和音箱提出一些要求。 提问学生：你认为你使用的电脑能满足你对音乐的欣赏么？ 引导学生思考、回答并相互补充。 教师总结归纳一些同学的回答，进入教学课题。
二、新课教学 第八章 声卡、音箱和网卡 8.1基础知识１：认识声卡 8.1.1独立声卡 提问：什么是独立声卡和集成声卡？ 学生思考、看书、回答； 教师总结： 1．独立声卡 独立声卡的结构 （1）主芯片 （2）编码解码芯片 （3）输入/输出接口 麦克风输入(MIC IN)：连接麦克风，实现声音输入、外部录音功能。 线路输出(LINE OUT)：连接多媒体有源音箱，实现声音的输出。 有的声卡还有后置输出(REAR OUT)，一般四声道声卡专有，用于连接环绕音箱。 （4）“SPDIF ”接口 2．集成声卡 集成声卡的两大类。 ⑴集成软声卡 AC'97软声卡则仅在主板上集成了主芯片，而编码解码的工作这部分则由CPU 完全取代，通过CPU 的参与和软件的合成，代替声卡音频处理单元完成工作。 与普通的声卡相比，由于集成软声卡没有编码解码芯片，而是采用软件模拟，所以CPU 占用率相对高一些。 ⑵集成硬声卡 这些声卡除了包含有主芯片之外，还在主板上集成了编码解码芯片，即把芯片及辅助电路都集成到主板上。这更像是一种全部集成在主板上的独立声卡，由于集成度高，CPU 的负荷减轻，音质也有所提高，不过相应的成本也有所增加，现在已很少被主板厂商采用。
十款常见声卡音质排行榜 家用声卡的音质问题是一个不容忽视的问题。由于IT业界固有的习气，至今我们看到声卡的领导厂商在对待这个问题的时候还是吹嘘大大多于实干。而如果按照HIFI界的要求，电脑声卡又属于几乎不可能入流的东东。这使得我们这些长时间与电脑打交道，希望一边工作学习一边欣赏音乐的人感到无可奈何。然而，即便是廉价的只有100块的声卡，在声音表现上的区别仍然存在，一块表现好的声卡完全有可能让因为资金不足而受到制约的音乐欣赏空间变得丰富和开阔起来。因此，我想到要对自己听过的几款声卡进行一个比较，以为一些准备在电脑上欣赏音乐的朋友提供一点个人的参考意见。 一、事先的说明 首先要说明的是，以下的比较完全是主观听音比较，是在个人的环境和设备情况下进行的。因此，和测试的数据必定有所差距。不过，主观听音的感受在某些时候比数据测试来的更有参考价值，不是更精确而是更准确。值得自豪的是，这些声卡大多使用了半年以上，因此，作出的结论在个人来说大多是盖棺定论。 我的机器经过好几次升级，但是一贯使用了英特尔芯片组。目前为P4 1.8AG ABIT BD7 RAIDWD40*2 ONDATA DVD16X ACER RW6X4X32X DELL P991。听音用的工具是受到不少网友好评的DIBO 2000（非防磁型）＋GRADO SR80耳机。前者具有音场宽阔，音质平实、低音扎实干净的特点，后者则具有感情热烈、温暖的音色。这样的配置个人认为应该算是比较典型也比较合理的类型。 二、个人听音取向 虽然听音取向是一件很难说清楚的事情，但是，在这里仍然要用文字形容。我对声音的爱好大致可以用三点来说明：第一、声音有明显的形态，能够凝聚起来。也就是结像要明确、有体积感，例如男声最好能听出胸腔的共鸣，声音能立起来，而不是散漫的。满足这一点往往就能形成比较好的声场。第二、声音要有质感和丰富的色彩，此二者相互关联，缺一不可。所谓有质感，是说声音有比较自然的边缘和密度，该粗糙则粗糙，该细滑则细滑，切不能任何声音都是一派细腻润滑。所谓色彩是说这些声音能够产生某种光泽感，个人比较偏向于暖色调的声音。第三、声音要比较快的转换速度和弹性，低音以弹性和密度为第一，而下潜则可稍作妥协。总结起来，我最欣赏的是有型有色、又能收放比较自如的声音。 三、我的排序 这些声卡按照音质由低向高的排列是： 爱捷特268II：四声道声卡，TRIDENT 4D WAVE芯片。有数字输出。此声卡在2000、XP 下只能使用2声道。 点评：声音不是一般的硬，但很有凝聚感，信噪比一般。属于那种音乐感较差的声卡。四声道功能弱，且资源占用严重。
声卡的基本功能和组成部分（摘自互动维客：https://www.doczj.com/doc/6215428077.html,,更多内 容请访问互动维客！） 声卡，也叫音频卡，是MPC的必要部件，它是计算机进行声音处理 的适配器。 声卡的三个基本功能三个基本功能分别是： 一是音乐合成发音功能； 二是混音器（Mixer）功能和数字声音效果处理器（DSP）功能； 三是模拟声音信号的输入和输出功能。 声卡处理的声音信息在计算机中以文件的形式存储。声卡工作应有相 应的软件支持，包括驱动程序、混频程序（mixer）和CD播放程序等。 声卡的组成部分 早期的ISA声卡设计复杂，PCB上面往往布满了密密麻麻的芯片，每 个芯片都有各自不同的分工，所以也就有了诸如CREATIVE SB Awe 32这样的全长卡。随着技术的进步，PCI声卡的设计得到了很大的简化，目前主流的声卡 大致包括如下主要部件： （1）主芯片声卡的主音频处理芯片承担着对声音信息、三维音效 进行特殊过滤与处理，MIDI合成等重要的任务。目前比较高档的声卡主芯片普 遍都是一块具有强大运算能力的DSP（数字信号处理器）。多数情况下，声卡 上最为硕大的那块芯片就是主音频处理芯片。目前比较著名的主芯片设计生产 厂家包括CREATIVE旗下的EMU、美国的ESS、Crystal等。 （2）CODEC芯片CODEC意为“多媒体数字信号编解码器”，它主要 承担对原始声音信号的采样混音处理，也就是起到我们前面所提到的A/D、D/A 转换功能。为了提高信噪比，Intel公司的AC'97规范建议将CODEC独立出来，以减少电子干扰。但也有一些型号的产品是将CODEC功能集成在主芯片中，而 不独立出来的。CODEC芯片体积相对小一些，大多数都是48 pin或者64 pin 的。比较有名的CODEC设计厂家包括：SigmaTel、Wolfson等公司。 （3）辅助元件声卡上辅助元件主要有晶振、电容、运放、功放等。晶振用来产生声卡数字电路的工作频率。电容起到隔直通交的作用，所选用电 容的品质对声卡的音质影响有直接的关系。运放用来放大从主芯片输出，能量 较小的标准电平信号，减少输出时的干扰与衰减。功放则主要运用于一些带有SPK OUT输出的声卡上，用来接无源音箱，起到进一步放大信号的作用。
电脑声卡音箱常见问题及故障排查 213．声卡无声 问：为什么在使用播放器播放音乐或电影文件时，音箱或耳机发不出声音？答：在播放时音箱发不出声音，可按下面步骤逐个检查： 首先检查音箱或耳机的接线是否插好，电源有没有打开，调节音箱或耳机的音量控制按钮，看能否出现声音。 如果仍没有出现声音，用鼠标单击屏幕右下角任务托盘中的声音小图标（小喇叭），弹出“音量”调节滑块，看看“静音”复选框是否被选中，若被选中就需取消选中该复选框，然后向上拖动滑块调大音量，即可正常发音。 若仍没有声音，就要检查声卡的驱动程序有没有安装好。打开“设备管理器”，查看“声音、视频和游戏控制器”列表中是否有黄色的惊叹号，如果有，就说明声卡驱动没有安装好，此时正确安装声卡驱动即可。 如果计算机中安装的是独立声卡，还要打开机箱，看看声卡是否松动，若声卡没有插好，则需把它插紧。 214．声卡突然无声 问：我的计算机使用的是联想845D主板，集成AC’97声卡，不过在使用时音箱经常会突然无声，在玩游戏时也会出现突然无声的情况。但如果在使用QQ视频聊天时出现这种情况，对方能够听到我通过麦克风说出的话，但我却听不到对方的声音，而这些情况在重启后就会恢复正常，请问这是什么原因？ 答：计算机经常在开机一段时间后突然没有了声音，出现这种故障，有的是因为老声卡不支持多音频流，也不支持ACPI中断共享的功能，在上网时与某个硬件发生了资源冲突，或是某个程序如游戏、播放器偶然出错占用了声卡的端口没释放，就不能发声。这种故障只要重新启动一下Windows即可解决，但要真正解决必须更换硬件。
声卡驱动程序版本不当也可能引起这样的故障。如果驱动程序没有通过Windows数字签名认证，或安装的驱动程序与当前的操作系统不符，这样在普通情况下虽然也能正常使用，但一遇到特殊情况，如从休眠或待机中恢复时，就会发生没声音或是声音极小、杂音很大等问题。这种情况只要安装正确的驱动就可以解决，或重新启动一下Windows也可以。 这种故障虽然比较简单，但容易让人误以为是Windows系统或是硬件出了问题，从而进行不必要的格式化重装系统，浪费时间、精力。 215．声卡不发声 问：我的计算机最近安装了Windows Server2003，各种驱动程序也安装好了，但是却发现声卡不发声，从设备管理器中检测发现声卡驱动也正常，而原来声卡在WindowsXP系统下是可以正常使用的。请问这是什么原因？ 答：这并不是声卡出现故障或声卡的驱动程序错误，而是Windows Server2003默认的设置造成的。因为在默认设置下，Windows Server2003禁用WindowsAudio服务，而该服务专门管理基于Windows程序的音频设备，禁用了该服务后音频设备及其音效将不能正常工作。要想正确使用声卡，需先打开该服务：依次单击“开始”→“管理工具”→“服务”，打开“服务”窗口，找到WindowsAudio选项后单击鼠标右键，选择快捷菜单中的“属性”，打开“WindowsAudio的属性”对话框，在“启动类型”下拉列表中选择“自动”，然后单击“启动”按钮启动该服务，最后单击“确定”按钮关闭该对话框，声卡就可以使用了。以后系统就会自动启动该服务。 216．驱动程序错误导致声卡无声 问：计算机使用播放器播放电影时发不出声音，但音量调节按钮可以使用，音箱接在别人的计算机上也可以正常使用。后来打开“设备管理器”，发现声卡是Creative的，而实际主板集成的声卡是IntelAC’97的，但重新安装驱动程序后，所显示的声卡型号却没有改变，该如何解决？
第九章声卡和音箱 学习要点： 一、声卡的工作原理 二、声卡的结构 三、性能指标 四、声卡的选购 五、音箱的技术指标 六、音箱的选购推荐 概述 声卡和音箱是多媒体电脑必不可少的设备，多媒体电脑是指能综合处理文字、声音、图像、视频等多媒体信息的电脑。现在主流的主板都集成了声卡功能，声卡的功能是采集和播放声音。 一、声卡的工作原理 声卡上有数模转换芯片(DAC)，用来把数字化的声音信号转换成模拟信号，同时还有模数转换芯片(ADC)，用来把模拟声音信号转换成数字信号。 数模转换芯片(DAC) 声卡音箱、麦克风 模数转换芯片(ADC) 二、声卡的结构 声卡主要由声音处理芯片、功率放大器、总线接口、输入/输出端口、MIDI及游戏杆接口、CD音频连接器等部分组成。 声音处理芯片：声卡中最重要的部件，它基本上决定了声卡的性能和档次，它主要的功能是对声音采样和回放进行控制、处理MIDI指令等。 功率放大器：用于放大声音、音乐等信号由于功放同时放大了噪音信号，所以输出端输出的噪音较大，一般可使用声卡的线路输出端口连接音响。
总线接口：有ISA总线（淘汰）（16位，8MHZ）和PCI总线接口。（32位，33MHZ）输入/输出端口：Speraker out ：立体声输出插孔，连音箱、耳机。 Line Out：线性输出插孔，将声卡处理好的声音输出到有源音箱、耳机和功放。 Line In：线性输入插孔，将随身听或电视机、录音机等外部设备的声音信号输入计算机。MIC in：连接话麦克风。 MIDI及游戏杆接口：MIDI接口可与MIDI乐器（钢琴键、电子琴）连接，实现MIDI音乐信号的直接传输。 CD音频连接器：有3针或4针的插座，与光驱连接，作用是接收来自光驱的数字音频信号，确保最大限度地减少声音失真。 三、声卡的性能指标 1、采样位数 采样：采集声音模似信号的样本，然后转换成数字信号。 采样位数：即采样值或取样值。它是用来衡量声音波动变化的一个参数，也就是声卡的分辨率。它的数值越大，分辨率也就越高，所发出声音的能力越强。由于受人耳的声音精确度限制，多媒体电脑中采用16位的声卡。采样精度决定了记录声音的动态范围，它以位(Bit)为单位，比如8位、16位。8位可以把声波分成256等份信号采样，16位可以把同样的波分成65,536级的信号。可以想象，位数越高，声音的保真度越高。 2、采样频率（取样频率） 指每秒钟取得声音样本的次数。如22KHz表示每秒钟采集声音样本22千次，采样频率越高,声音的质量也就越好,声音的还原也就越真实，但同时它占的资源比较多。由于人耳的分辨率很有限,太高的频率并不能分辨出来。在16位声卡中有11 KHz、 22KHz、44KHz、48KHz 等几级，其中11 KHz为一般语音解说词的音质，22KHz相当于普通广播的音质，44KHz已相当于CD音质、48KH高保真音质。 影响音质的两个因素是采样精度和采样频率。
HD Audio声卡如何设置插入前面耳机让后面音箱静音 电脑的音频插孔分为后面板的和前面板的二部分，后面板一般用于连接音箱，前面板的用于连接耳麦。很多用户希望前面插入耳机后，后面的音箱静音。有的电脑用户就达不到这种要求，如果想知道为什么和怎样解决，请看下面的介绍。 一、AC97：耳机插座内的开关让后面的音箱静音 AC97时代音频的插孔和接线是这样的结构： AC97插座结构图 AC97插座的声音信号转接示意图
如图中所见，音频信号是通过2个常闭型开关控制的。 A：在前面板没有插入耳机时，声卡输出的音频信号经过插头的常闭开关返回到后面板的音频插孔，通过后面板的插孔输出给后面的音箱。 B：前面的耳机插孔插入耳机插头，常闭开关断开，声音信号直接送给耳机，不会返回到后面的音箱插孔，声音从前面板的耳机发出。 由此可见，AC97的前耳机和后音箱哪一个发声，是通过前插孔的2个常闭型开关来控制的。当耳机插入只能由耳机发声，后面的音箱无声，如果要想后面的音箱发声，就必须拔下耳机。就是说前后不能同时发声。 二、HD Audio通过软件设置前后同时发声或者让后面的音箱静音 HD Audio声卡配HD前置插孔面板通过驱动控制面板设置。 （一）REALTEK声卡： （1）XP系统控制面板在“接头设置”里面。 第2项“当插入正面耳机时，关闭后面板输出”不勾选，就是前后都有声。勾选，就是插
入正面耳机时，关闭后面板输出。 （2）WIN7系统在“设备高级设置”里面。 播放设备的第一项“在插入前面耳机设备时，使后面输出设备静音”。不勾选，就是前后都有声。勾选，就是插入正面耳机时，关闭后面板输出。 （二）VIA声卡 （1）XP系统控制面板在“输出组态”里面 最下面的一项：插入耳机时自动关闭喇叭。不勾选就是让前后都有声音。 （2）WIN7系统
集成与独立声卡的差别在哪里 声卡和显卡类似，也有分独立声卡和集成声卡，之前还有不少人热议两种声卡各有什么优势，对比哪个好，那么它们差别在哪里呢?不知道的朋友们可以一起看 看! 集成与独立声卡的差别 那么发展至今集成和独立声卡之间区别究竟在哪里?刻意升级独立声卡真的就没有必要了吗?笔者认为它们 还是有不少区别的，首先光从硬件设计上来说，集成声卡受限于主板空间，往往在电路设计用、料方面都采用了从简方案，这样直接就带来了实际输出时理论参数上的损失和听感的变化，另外由于电脑内部环境复杂，电磁干扰不可避免，集成声卡底噪自然是比较难以控制的，虽然经过发展集成声卡的底噪已经很难察觉，但相比同时期的独立声卡还是差了不少。 主打H i F i的D I Y主板，音频部分经过特别设计 有人肯会说现在有不少主板都针对音频部分进行了 特别设计，更是有将H i F i作为卖点的产品诞生，就理 论成绩来看，确实是比大多数传统的集成声卡强了不少，而且听感也有所加强，实际使用时，推一些中端耳机并
没有什么问题，真要和同期的独立声卡一比的话，其实也只不过是入门级的水准，但对于平时不太注重音频这一方面的用户来说这倒是非常超值的提升，相对于买主板的同时还附赠了入门级独立声卡。 支持A S I O的声卡可以拥有极低的延迟，满足专业用户需求 声卡作为P C硬件，除了硬件本身外驱动方面肯定是不可忽视的，集成声卡在驱动设置界面以及音效方面并不输独立声卡，像杜比H o m e T h e a t e r v4、A d v a n c e d A u d i o v2等，只要O E M厂商通过相关认证集成声卡也能支持，但对于A S I O输出和杜比、D T S音频的解码仅仅通过软件来支持是不够完美的，这时硬件层面就显得尤为重要。 不少声卡都拥有增强音效 独立声卡驱动除了必要的一些音效外，往往还会附带一些其他功能，例如主打游戏的声卡会加强游戏方面的用户体验，K歌声卡也会重点突出相应的一些功能，这些声卡无论是硬件设计还是驱动方面，都会为用户带来相应的功能，提升了体验的同时也加强了设置的便捷性。 总结一下，笔者认为独立声卡和集成声卡各自的优
声卡各个颜色的接口都是接什么的? 如果是双声道声卡，绿色接音箱，红色麦克，蓝色是线输入（line in）用来将外部声音输入电脑(比如MP3播放器或者CD机)。 如果是四声道或者5.1声道，则多出几个： 绿色：接前置音箱，黑色：后置音箱，橙色：中置音箱或数字输出，红色还是麦克，蓝色是线输入。 （一般声卡上还有一个扁扁的类似打印机接口的，是MIDI接口，用来连接外部MIDI设备，如MIDI键盘等，平时用来接游戏手柄） 最常用的音频接口： 蓝色：音频输入端口，可将MP3、录音机、音响等的音频输出端通过双头3.5mm的音频线连接到电脑，通过电脑再进行处理或者录制，一般人不会用到。蓝色接口在四声道/六声道音效设置下，还可以连接后置环绕喇叭，在8声道输出时，仍为音频输入端口。 绿色：音频输出端口，用于连接耳机或2.0、2.1音箱。 粉色：麦克风端口，用于连接到麦克风，当通过视频聊天时网友听不到你说话声音，可能就是这个接口没有接好。 使用多耳机技巧：蓝色属音频输入接口，当然通过四声道设置可以把蓝色转变为音频输出接口，也就是说，支持六声道的主板同时连接两个耳机，但要通过音频驱动自带的软件进行设置，同理，八声道整合主板可以连接两个以上耳机，这样晚上多人看电影再也不怕吵到别人了。 整合八声道音频芯片的一般带有六个3.5mm的音频接口，由于在原来六声道的基础增加了三个接口，在分工方面更加细腻，避免设置多声道而牺牲了麦克风和音频输入的功能，从而减少了应用时反复设置的麻烦。 黑色：后置环绕喇叭接头，在四声道/六声道/八声道音效设置下，用于可以连接后置环绕喇叭。 橙色：中置/重低音喇叭接头，在六声道/八声道音效设置下，用于可以连接中置/重低音喇叭。 灰色：侧边环绕喇叭接头，在八声道音效设置下，用于可以连接侧边环绕喇叭。 音量控制窗口各项目的含义：主音量：声卡总音量 波形：音乐音量 软件合成器：软效果器插件音量
5.1声卡与5.1音箱的连接方法和实现5.1音效的方法购买5.1音箱的人也越来越多了，下面介绍有关5.1声卡与5.1音箱的连接方法和实现5.1音效的方法。（利用三根线进行完美5.1声道模拟输出连接！） 一、声卡连接：下图是一块SB Live5.1声卡的接口和一台Dimension4600后面声卡接口的照片，接口对应如下：数码输出或中置/低音输出接口(黄色)、线路输入（兰色）、MIC输入（红色）、前置L/R（绿色）、后置环绕SL/SR(黑色)。连接方法如图示：SB Live5.1
果音箱的音频连接线具有颜色区分的话，一般地来说，颜色和声卡上的颜色是对应的。绿色插头作为前置L/R，兰色插头用于后置环绕声道，黄色插头用于中置/环绕声道，如图2。音箱那头的连接请见说明书中的连接图，应该不是什么难事。 二、驱动设置我们以Dimension4600为例1、DIMENSION 4600集成声卡采用的是ADI 1980声卡，如常见的SOUNDMAX声卡，需要调整音频属性。板载5.1声卡驱动装好后相对应的
前置选项是没有被启用的，输出时只用2.1平均分配输出到5个音箱。所以（1）我们需要首先启用5.1输出：双击右下角音频图标或在控制面板调用音频属性---->单击选项---->属性---->选择“播放”---->启用“前部”“环绕”“中部”“LFE”，确定退出。 2）启用高级控制 3）去除前部控制默认的两项转换：
2、如果是创新SB声卡，则驱动安装后其驱动控制默认就支持5.1了，无需再做调整进入控制面板－－声音和音频设备
三、播放器需要提醒的是，WINDOWS Media Player默认版本/Power DVD 4/WINDVD 4这三个版本的播放器，测试3种不同类型的DVD碟片，结果表明，都没有正常输出5.1声道效果，要实现5.1声道输出，需要安装POWER DVD 5.0或更高版本，推荐使用WinDVD。 四、5.1声道系统的摆位 5.1系统的摆位相对来说比较复杂。首先说说低音炮的摆放。由于人对低音的方向性不敏感，因此，低音炮可以放在墙角。但是需要注意两点： 1.低音炮绝对不可以放在容易形成谐振的物体上——譬如很轻的电脑桌上。一旦这样做了，当低音炮工作时，桌子也跟着震动，对音质的影响很大。 2.低音炮的后部不要紧紧贴墙壁。这是因为不少低音炮是后倒相设计，倒相孔朝后，如果没有一定的距离，就发挥不出低音了。因此，最少也要离墙有一段距离。低音炮摆好之后就轮到卫星音箱的摆放了。前置音箱，最好与耳朵成45度~60度角。左右喇叭的距离由听者的位置（距显示器的距离）决定。一般可以将前方喇叭面向听者平行摆放或者如同2.0系统一样摆放，但不论怎样摆放，高度都要尽可能相同！而中置音箱的原则只有一个——摆位一定要在正前方，也就是左右音箱的垂直平分线上。前后距离无所谓，但是不要太近或太远。环绕音箱和前置音箱面对面摆放或者与人耳成60度角摆放，最好是挂在后方并高出头部60厘米~90厘
一、填空题 1 、声卡要具有 _______ 和 _______ 功能，就必须有一些与这两种设备相连接的端口。 放音、录音 2 、声卡由 _______ 、 _______ 、 _______ 以及各种 _______ 、 _______ 接口组 成。声音处理芯片、功放、CODEC芯片、输入、输出 3 、采样频率是指每秒钟取得 _______ 的次数，采样频率越高，声音的 _______ 就越 好，但相应占用的 _______ 也较多。声音信号、质量、空间 4、音箱是将 _______ 还原成 _______ 的一种设备，主要有 _______ 、 _______ 、 _______ 、 _______ 、 _______ 和 _______ 与 _______ 等部分组成。高频信号、声音信号、箱体、扬声器、功放 5 、输出信燥比是指 _______。声音输出的信号与噪音电压的比值 6、频率响应反映了 _______ 。音箱失真性 7、声卡的主要作用是将声音信息从 _______ 转换成电脑能接受的 _______ ，或者将 _______ 转换成 _______ 。模拟信号、数字信号、数字信号、模拟信号 8 、采样位数可以理解为声卡处理声音的解析度，这个数据越 _______ ，解析度就越 高，录制和回放的声音效果就越真实。大 9 、采样频率是指录音设备在一秒钟内对声音信号的采样次数，采样频率越 _______ ， 声音的还原就越真实。高 二、选择题 1 、目前常用的采样位数有 _______ 倍， _______ 位和 _______ 位 3 种。 A.8 16 32 B.4 8 16 C.2 4 8 D.16 32 64 2 、输出信噪比的单位是 _______ 。 A. 比特 B. 分贝 C. 兆 D. 百分比 3、声卡最主要的组成部分 _______ 。A. 声音处理芯片B. 功率放大器 C. 总线接口、 输入 / 输出端口D.MIDI 及游戏杆接口、 CD 音频连接器 4 、声卡的主要技术指标有 _______ 。A. 采样位数B. 采样频率 C. 声道 D. 声卡 接口 5、目前，主流声卡的总线接口是 _______ 。 A.ISA B.AGP C.PCI https://www.doczj.com/doc/6215428077.html,B 三、判断题 1 、目前高端的音箱已经发展到 2.1 声道，而主流音箱以 5.1 和 4.1 声道为主。（） 2 、 AC97 并不是一种声卡的代名词，而是一种标准。（） 3 、音箱越重意味着所选的板材越厚、密度越高，搞谐振性能越好。（） 4 、声卡的主要作用是对声音信息进行录制与回放，在这个过程中采用的位数和采样的 频率决定了声音的采集质量。（） 5、采样频率一秀有 22KHz 、 44 KHz 和 48 KHz 等 3 个等级， 48 KHz 是通常所说 的 CD 音质。（） 6、将音箱与放大器组装在一起称为无源音箱。（） 7 、声卡只能用来播放声音。（） 8 、声卡档次高低取决于声卡采用控制芯片的档次。（）
