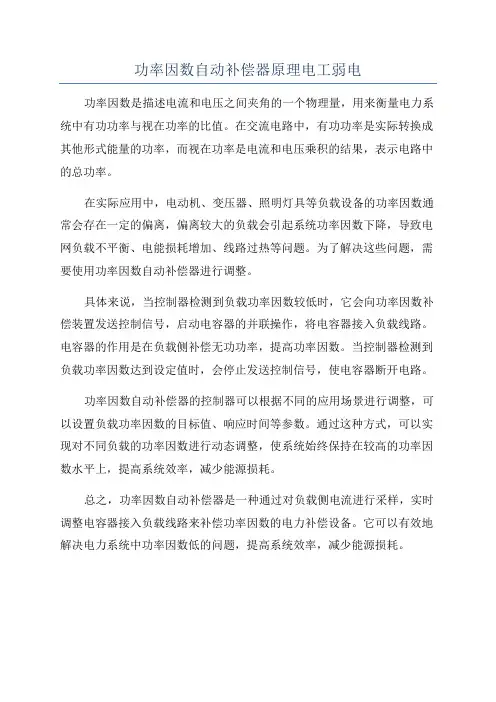

功率因数自动补偿控制器工作原理
功率因数自动补偿器是提高电网系统中功率因数的全自动化电子装置，通过它的调节作用，使电网中的无功消耗降到最小，达到充分利用电能、节约用电的目的。我站使用的GBK4-1C 型控制器，是通过检测系统中的负荷的功率因数自动投、切补偿电容器使系统功率因数在规定的范围内运行。
检测功率因数投、切法的思想是，当一个系统功率因数下降至低于下限整定值时投入补偿电容器，当功率因数超过上限整定值时切除补偿电容器。图一说明此控制方式的原理。
图中OA为功率因数下限整定值COSj A线，OB为功率因数上限整定值COSj B线，假设负荷线沿OD直线增加，其功率因数为COSj ，当负荷增至临界调节功率点M1时，电容器C1投入，这时补偿的无功功率为M1K1，视在功率为OK1，使功率因数在OA、OB两直线限定的范围内。若负荷继续增至M2点时，电容器C2又投入运行，又将功率因数控制在规定的范围内，负荷若再增至M3点时，电容器C3投入，使功率因数维持在规定的范围内。当负荷减少时，如由K3点减少至N1点时，电容器C1被切除，负荷若减少到N2点时，电容器C2又被切除，当负荷减少至临界调节功率线左面时，电容器被全部切除。这里临界调节线的位置取决于最小补偿电容器组的容量，负荷的性质以及所规定的功率因数的调节范围。图二为自动补偿控制器原理图。
图中按虚线将控制器分成：、测量部分；、直流放大部分；、执行部分；、电源部分。工作如下：先将交流电压与电流间的相位差，转换成直流电压信号，再将直流信号放大驱动执行部分动作，投入或切除补偿电容器。
测量部分的交流信号取自电网系统中母线A、C相线电压uAC和B相电流iB，由图三知三相交流系统中，当B相电流iB与B相电压uB同相，即COSj =1时，相电流iB与线电压uAC相差为p /2，当iB超前或滞后uB时，iB、uAC相位差就会小于或大于p /2，为了测出这种相位关系的变化，测量部分采用半波相敏差分放大线路，u1、u2分别反映交流侧uAC 及iB相位的两个交流电压值。由图知，只有当u2处于负半周时T1、T2的发射结正向偏置，才有可能导通。根据u1的极性决定是否产生集电极电流i1、i2。图四、图五、图六是反映u1与u2的相位关系与检测回路中T1、T2集电极电流流通的情况。图四为u1、u2同相在一周内只有T1导通，由于发射极与集电极所加的电压u1、u2的平均值最大，集电极电流i1最大而T2不会导通，故一周内a、b间的直流输出电压Uab=i1R1>0并为最大。图五为u1超前、u2相位p /2，由图可见，在0~p /2时，u1处于正半周，u2处于负半周，T2发射结正向偏置而导通，集电极电流i2经过二极管D2流达电阻R2，在3p /2~2p 期间，u1、u2均处于负半周，T1发射结正向偏置导通，集电极电流i1经二极管D1流过电阻R1，这样在一个周期内，T1、T2均导通p /2，而且导通期间两只三极管基极电压和集电极电压平均值相同，故i1=i2，选择R1=R2，则此时在一周内直流输出电压Uab=i1R1-i2R2=0。图六为u1与u2相差小于p /2，显而易见，T2导通时间比T1导通时间短，此时一周内i1平均值大于i2平均值，故Uab=i1R1-i2R2>0，此时Uab小于u1与u2同相位时的直流输出值，如果u1与u2相位差大于p /2时，同样可得Uab=i1R1-i2R2AC与电流iB的相位差使相敏放大线路输出不同的直流电压去控制直流放大部分，在Uabab经D4、R4加到T3、T5的发射结，再由T3、T5放大后驱动继电器J1动作，反之Uab>0时，Uab经D3、R3加到T4、T6发射结，由T4、T6放大后驱动J2动作。当J1动作后，J1常闭触点打开，C5经R7由负电源充电，使T7基极电位不断下降，经过一段时间（延时）后T7、T9导通，继电器J3动作，使第一组电容器投入系统运行，同时控制第二组电容器投入的J3的常闭触点打开，第二组开始延时，如果第一组电容器投入系统运行后系统功率因数仍达不到要求，测量回路的直流
输出Uab仍小于零，那么第二组的延时结束后，继电器J5动作，将第二组电容器投入运行；反之若Uab大于零，则T4、T6导通J2动作，经过延时后J4动作，将第一组电容器从系统中切除，如Uab仍大于零，则又经过延时后，切除第二组电容器，从而达到自动调控系统功率因数的效果。
功率因数补偿 功率因数补偿概述 功率因数补偿的理论分析 功率因数补偿方法 功率因数补偿的意义 编辑本段功率因数补偿概述 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。 电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。减少了无功功率在电网中的流动，可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这种措施称作功率因数补偿。 由于功率因数提高的根本原因在于无功功率的减少，因此功率因数补偿通常称之为无功补偿。 在大系统中，无功补偿还用于调整电网的电压，提高电网的稳定性。 在小系统中，通过恰当的无功补偿方法还可以调整三相不平衡电流。按照wangs定理：在相与相之间跨接的电感或者电容可以在相间转移有功电流。因此，对于三相电流不平衡的系统，只要恰当地在各相与相之间以及各相与零线之间接入不同容量的电容器，不但可以将各相的功率因数均补偿至1，而且可以使各相的有功电流达到平衡状态。 编辑本段功率因数补偿的理论分析 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效
率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。 (1)最基本分析：拿设备作举例。例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。在这个例子中，功率因数是0.7(如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。 (2)基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。 (3)高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。 编辑本段功率因数补偿方法 无功补偿的主要目的就是提升补偿系统的功率因数。因为供电局发出来的电是以KVA或者MVA来计算的，但是收费却是以KW，也就是实际所做的有用功来收费，两者之间有一个无效功率的差值，一般而言就是以KVAR 为单位的无功功率。大部分的无效功都是电感性，也就是一般所谓的电动机、变压器、日光灯……，几乎所有的无效功都是电感性，电容性的非常少见。也就是因为这个电感性的存在，造成了系统里的一个KVAR值，三者之间是一个三角函数的关系 KVA的平方=KW的平方+KVAR的平方 简单来讲，在上面的公式中，如果今天的KVAR的值为零的话，KVA 就会与KW相等，那么供电局发出来的1KVA的电就等于用户1KW的消耗，此时成本效益最高，所以功率因数是供电局非常在意的一个系数。用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。这就是为什么我们必须要把功率因数控制在一个非常精密的范围，过多过少都不行。 供电局为了提高他们的成本效益要求用户提高功率因数，那提高功率因数对我们用户端有什么好处呢？

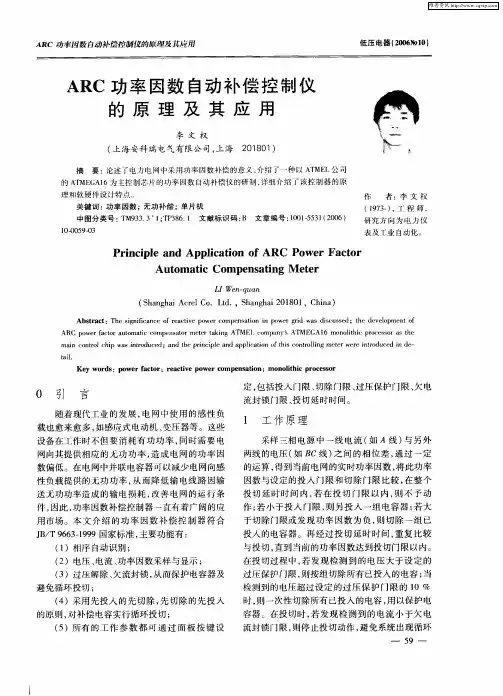

功率因数自动补偿控制器/低压无功补偿柜专用补偿器 ARC-10/J 安科瑞徐孝峰 江苏安科瑞电器制造有限公司江苏江阴214405 1概述 ARC系列功率因数自动补偿控制器是用于低压配电系统进行无功功率补偿的专用控制器，可以与电压等级在400V以下的静态电容屏（柜）配套使用。输出路数有6、8、10、12四种规格。产品符GB/T15576-2008国家标准，具有功能完善、运行稳定可靠、控制精度高等特点。-低压无功补偿柜专用补偿器ARC-10/J ARC系列功率因数自动补偿控制器具备RS485通讯接口，其所采样得到的电压、电流、频率、有功功率、无功功率、谐波含量、功率因数、温度可通过通讯接口传送到其它外部设备。 具备过电压保护、欠流锁定、电网谐波过大保护功能。 可选配开关量输入与温度控制，扩展开关量输入，能对外部中间控制接触器进行监控。温度控制能对电容屏（柜）降温风机进行自动控制。 2型号说明 3选型表
4使用条件 ●海拔高度不超过2500米 ●周围环境温度为-25℃~60℃，24小时的平均温度不高于40℃ ●空气的相对湿度在25℃时不大于85％，不结露 ●周围环境无腐蚀性气体，无导电尘埃，无易燃易爆介质存在 ●工作的电网电压波动幅度不得大于±20％ ●安装地点无剧烈震动、无雨雪直接侵蚀 5技术参数 6面板图示 7外形及尺寸(mm)
8接线端子 上排端子 中排端子 下排端子 9接线图
工作电源为AC220V，相电压采样，继电器输出 工作电源为AC380V，线电压采样，继电器输出 工作电源为AC220V，相电压采样，带隔离的复合开关输出
工作电源为AC380V，线电压采样，带隔离的复合开关输出
GXTC 招标文件 (技术部分) 招标编号：GXTC-0826018 项目名称：年产1000吨多晶硅高技术产业化示范工程10kV谐波治理兼功率因数补偿自动投切成套装置
国信招标有限责任公司 二OO八年一月 110kV总变电站10kV系统谐波治理兼功率因数补偿装置 技术规格书
四川新光硅业科技有限责任公司 2008年1月 说明： 1，本技术规格书附件1到附件6中内容属于招标文件的一部分 2，卖方应免费提供随机（开车）备品备件及专用工具。两年备品备件单独进行分项报价。 3，卖方应提供的服务 1) 检验及试验。 报价时应给出具体计划（表）、清单。费用包含在报价总价中。 2) 安装调试及现场服务。 报价时应给出具体计划（表）、清单。费用包含在报价总价中。 3) 设计联络及设计审核。 报价时应给出具体计划（表）、清单。费用包含在报价总价中。 4) 培训。 报价时应给出具体计划（表）、清单。费用包含在报价总价中。 5)文件资料。 报价时应给出具体计划（表）和清单供买方批准。
*4，要求卖方提供产品的制造厂已获得相关产品（谐波治理及高压无功补偿自动投切装置）的IS09000资格认证书、型式试验报告，响应招标文件时应书面出示相关证据。 *5，要求卖方提供产品的制造厂3年内已生产过3套（工程数）或以上同类产品，这些产品应在与本规定条件相同或较规定条件更为严格的条件下成功地商业运行。报价书中应书面出示相关业绩证明，业绩证明中应注明采购单位、产品型号及主要参数等内容。 6，要求采用国内知名厂家生产的电气元件，报价书中须注明所采用主要电气元件（真空接触器、电容器、电抗器等）的制造厂家名称。 *7，本谐波治理兼功率因数补偿装置用于乐山1000t/a多晶硅项目。该项目由2台110/10kV，63000kV A主变压器供电，由10kV降压后直接供电的可控硅设备和整流设备占总负荷的70％以上。要求制造商根据附表1的数据提供计算机仿真程序计算的该装置滤波率特性校验图和阻抗频率特性图。确定中标制造商后，制造商可到现场进行实测，根据实测数据对方案进行调整，使最终谐波电压电流满足国标要求，功率因数达到0.93以上。由于方案调整造成的费用增减总额在中标总价的5%以内的不调整合同总金额。对于总额超过5%的修改只对超过部分进行合同总金额增减。 8，有关产品的机械保证，性能保证，要求见询价书其它相关部分。 9，有关产品的运输，包装，仓储要求见询价书其它相关部分。 10，卖方负责装置的现场安装、试验及调试。 11，报价书中应给出完整的配置方案，应给出产品及其主要组（部）件完整的相关资料。
功率因数控制器RVC的使用 1)、控制器RVC上电后可看到其默认界面为自动状态（Auto），按Mode键进入手动界面； 2)、按Mode键进入自动设定参数的界面； 3)、按Mode键进入手动设定目标功率因数cosψ的界面，通过按“+”和“-”键调整其大小，推荐cosψ为0.92--0.98； 4)、按Mode键进入设定灵敏系数C/k的界面，通过按“+”和“-”键调整其大小，可查阅RVC使用说明书的C/k表得到其值，也可通过下面的方法计算： 其中： Q：单步无功功率（kvar）； U：系统电压（V）； K：电流互感器变比。 5)、按Mode键进入手动设定相位值PHASE的界面，通过按“+”和“-”键调整其大小。严格按照RVC使用说明书要求的接线方式进行电压电流互感器信号的输入接线的前提下，可查阅使用说明书中的相位表得到相位值，也可以用以下方法设置： 确定RVC测试点实际的功率因数cosψ，然后调整相位值，进入RVC的自动界面查看其显示的功率因数是否与先前的实际值一致，若否，则调整相位值直到与实际值一致； 6)、按Mode键进入手动设定投切延迟时间Delay的界面，通过按“+”和“-”键调整其大小，推荐运行时的延迟时间为10秒，也可根据调试需要将其增大至40秒； 7)、按Mode键进入手动设定输出组数Output的界面，通过按“+”和“-”键调整其大小，补偿柜中的组数即为其值； 8)、按Mode键进入手动设定序列Sequence的界面，通过按“+”和“-”键调整其设定，可参见下表： 序列类型（组间容量的比例关系）显示值 1∶1∶1∶1∶1∶…∶1 1.1.1 1∶2∶2∶2∶2∶…∶2 1.2.2 1∶2∶4∶4∶4∶…∶4 1.2.4 1∶2∶4∶8∶8∶…∶8 1.2.8 1∶1∶2∶2∶2∶…∶2 1.1.2 1∶1∶2∶4∶8∶…∶8 1.1.8 1∶2∶3∶3∶3∶…∶3 1.2.3 1∶2∶3∶6∶6∶…∶6 1.2.6 1∶1∶2∶3∶3∶…∶3 1.1.3 1∶1∶2∶3∶6∶…∶6 1.1.6 9)、按Mode键进入自动界面(Auto)，显示值即为测试到的功率因数值。若显示值与实际值不符，可以通过调整相位值PHASE改变相位关系，直到与实际值一致，
工厂无功功率因数的补 偿 Document number：BGCG-0857-BTDO-0089-2022
许多企业一般都是在企业内部配电室里二次侧的千伏母线上集中安装一些电容器柜，对变配电系统的无功功率进行补偿，这对于提高企业内部的供电能力，节约变配电损耗都有积极作用。可是，由于企业内部的电动机大都通过低压导线连接，即在供配电线路的未端，分散在各个生产车间里面，形成了企业内部的输配电网络，其结果造成大量的无功电流仍然在企业内部的输配电线路中流动，所造成很大的损耗。由此，企业尽可能提高自然功率因数外，还必须采取分组补偿和就地补偿等措施，来提高功率因数，最终实现节能降耗的目的。 二、现状 在二十五家企业中，抽查了他们的变压器和总共119条输配电线路运行情况，绝大多数企业能将自己变电系统中的功率因数补偿到以上的规定指标，以免被罚款。这就是说在功率因数的补偿工作中，他们的集中补偿做的不错，但仍有部分企业的分组补偿和就地补偿做的就差些了，或根本就没做，补偿好的单位，其主变压器的二次端至各车间的输配电线路的功率因数基本上在以上，而补偿差些的单位其输配电线路大部分功率因数在以下，如温州某皮革有限公司（以下简称A公司）抽查七条输配电线路，有五条在以下的，而温州某钢业有限公司（以下简称B公司）的一条输配电线路的功率因数只有。综合这些单位被抽查的输配电线路的功率因数，在以上的约占52%，在～之间的约占27%，在以下的约占21%。 可见分组补偿和就地补偿做得远远不够，这主要是企业对功率因数认识不足引起的，如B公司企业规模较大，企业内有二级变压从35KV变 10KV，到车间再变至380V，有企业变电站，中心控制室，全电脑控制显示，其设施和环境可谓一流，但检查发现其补偿就有问题，将无功补偿
功率因数过补偿 由于大部分用电负荷都是感性的，未补偿前功率因数为滞后，如果为补偿无功电流而投入的电容器过多，则会使功率因数变为超前，这就是过补偿。在过补偿的情况下，系统中出现容性的无功电流，使视在电流增大，因此使系统的损耗加大，多投入了电容器反而使系统损耗加大当然不是好事。另外，由于投入电容器会使电压升高（这里电压升高主要是因为供电线路的电感及变压器的漏感造成，与同步发电机的关系不大），在过补偿的情况下电压进一步升高，在夜间负荷较低电网电压较高的情况下影响更大。因此人们总是不希望发生过补偿。 但是事物都有两面性，过补偿不一定总是坏事。 通常的补偿装置都是安装在变压器的低压侧，在低压侧进行检测并进行控制将负荷的无功电流补偿掉，却无法补偿变压器自身的无功电流。一般人总认为变压器自身的无功只能在高压侧进行补偿，其实不然，通过在低压侧适量过补偿的办法，同样可以补偿变压器自身的无功电流。因为变压器属于理想元件，所谓理想元件就是能量传送没有方向的元件，同一台变压器，如果将高压侧接电源低压侧接负荷就是一台降压变压器，如果将低压侧接电源高压侧接负荷就是一台升压变压器。根据这个原理，对变压器进行无功补偿在低压侧进行与在高压侧进行没有区别。 对于为降低用户力率电费（功率因数调整电费）而安装的无功补偿装置，如果不采取适量过补偿的方法，就有可能出问题。 设某一单位，变压器为S7-500KV A，高压计量，用电设备主要是金属切削机床，一班生产，无夜班，每周5天生产，不生产时无负荷，月均用电量为2万度。未安装补偿装置之前月平均功率因数为0.5，按功率因数0.9为标准值需加收45%的力率电费。按功率因数0.85为标准值需加收35%的力率电费。 假定安装补偿装置后，在生产期间可以将低压侧功率因数补偿到0.95，停产期间由于无负荷没有电容器投入。那么根据cos（x）=0.95 我们可以算出x=18.2°, sin（x）=0.31 无功与有功的比值为0.31/0.95=0.33 由负荷形成的无功电量为20000×0.33=6600 度。 由于该单位是高压计量，因此变压器自身的无功电流也会使无功表走数。该单位的变压器为500KV A，按空载电流2%计算则变压器的无功功率为500×2% =10Kvar，每月形成的无功电量为10×24×30 = 7200 度，每月的总无功电量为6600+7200=13800度，无功与有功的比值为13800/20000=0.69即tg（x）=0.69 ，x=34.6°，cos（x）=0.82，还是要交利率电费。 从以上的分析我们可以看出，对于这样的用户，不补偿变压器自身的无功电流是不可能消除力率电费的。 解决的方案有三种: 方案1，在变压器的高压侧固定接一台10Kvar的高压电容器，这种方案为保证安全性较难操作。 方案2，在变压器的低压侧固定接一台10Kvar的低压电容器，这就是一种低压侧过补偿方法，并且这台电容器可以装在补偿装置柜内，比方案1的操作简单。但是要注意，这台电容器的电源线必须单独引出接在补偿装
无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。 一、按投切方式分类： 1．延时投切方式 延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到COSΦ〈0.95，迅速将电容器组逐一投入，而在投
关于提高功率因数的研究 1、什么叫功率因数？ 有功功率和视在功率的比叫功率因数。 2、提高功率因数的意义。 提高功率因数非常重要：①可减少有功损失；②减少电力线路的电压损失，改善电压质量；③可提高设备利用率；④可减少输送同容量有功的电流，因而可使线路及变电设备的容量降低。 3、提高功率因数的方法？ 提高功率因数的方法有：①提高自然功率因数，包括合理选择电器设备．避免变压器轻载运行，合理安排工艺流程，改善机电设备的运行状况；②通过人工补偿提高功率因数、最常用的是并联电容器补偿。并不是经补偿后的功率因数越高越好，因为补偿装置消耗有功发出无功，随着补偿容量的增加，其有功损耗也增加，初投资增大。就经济运行角度而言，补偿后的功率因数过高或过低均会使总功率损耗增加；若补偿功率因数恰当，能使总有功损耗最小，此时的补偿容量及功率因数称为按经济运行原则确定的补偿容量及功率因数。 并联移相电容提高功率因数 由于我公司实际生产工艺中没有使用同步电机，所以我们采用并联移相电容器的方式进行功率因数补偿。 （一）、补偿方式的选择： 根据移相电容器在工厂供电系统中的装设位置，①、有高压集中补偿、②、低压成组补偿和③、低压分散补偿三种方式。 高压集中补偿是将高压移相电容器集中装设在变配电所的10KV母线上，这种补偿方式只能补偿10KV 母线前（电源方向）所有线路上的无功功率。 低压分散补偿，又称个别补偿，是将移相电容器分散地装设在各个车间或用电设备的附近。这种补偿方式能够补偿安装部位前的所有高低压线路和变电所主变压器的无功功率，因此它的补偿范围最大，效果也较好。但是这种补偿方式总的设备投资较大，且电容器在用电设备停止工作时，它也一并被切除，所以利用率不高。现有我厂没有采用。 低压成组补偿是将移相电容器装设在车间变电所的低压母线上，这种补偿方式能补偿车间变电所低压母线前的车间变电所主变压器和厂内高压配电线及前面电力系统的无功功率，其补偿范围较大。由于这种补偿能使变压器的视在功率减小从而使变压器容量选得小一些，比较经济，而且它安装在变电所低压配电室内，运行维护方便。同时由于我厂存在谐波源，车间变压器的存在，也起到了隔离和衰减谐波的作用。有利于低压移相电容器的安全稳定运行。 4、影响我厂功率因数的主要原因及对策： 一、异步电动机对功率因数的影响 我厂绝大部分动力负荷都是异步电动机, 异步电动机转子与定子间的气隙是决定异步电动机需要较多无功的主要因素,而异步电动机所耗用的无功功率是由其空载时的无功功率和一定负载下无功功率增加值两部分所组成。所以要改善异步电动机的功率因数就要防止电动
配电室的电容补偿及功率因数 功率因数是电力系统的一个重要的技术数据，是衡量电气设备效率高低的一个系数，我们都知道功率因数过低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。一般电容补偿柜容量按变压器容量的百分之三十计算。 A，为什么要用电容来补偿？ 因为电容器有贮能的功能，无功功率是不消耗能量的功率，只是在交流电的半个周期内暂时将电能以磁场（感性无功）或电场（容性无功）的形式储存起来，然后再另外半个周期内将所储存的能量返还给电网。 电容吸收无功功率的时候，正是电机放出无功功率的时候，反之，电机吸收无功功率时，又正好是电容放出无功功率的时候。这样，电机和电容就相互交换无功功率，电机等等负载就不需要从电源上吸收或释放无功功率了，这就相当于电容代替电源向电机提供无功功率，也就是补偿无功功率。 电容补偿提高负载功率因数，降低无功功率，提高有用功的利用率；降低网损，增加电网传输容量，提高稳定极限。 B，电容补偿的定义 电容补偿就是功率因数补偿或者是无功补偿。电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。电力电容补偿也称功率因数补偿。 C，配电室电容柜的基本组成 它是指合断路器和刀熔开关，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。
一般来说，电容补偿柜由柜壳、母线、隔离开、容断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。 D，电容补偿对于电路的基本作用 D-1，电容在交流电路里可将电压维持在较高的平均值!(近峰值).(高充低放),可改善增加电路电压的稳定性! D-2，对大电流负载的突发启动给予电流补偿!电力补偿电容组可提供巨大的瞬间电流!可减少对电网的冲击! D-3，电路里大量的感性负载会使电网的相位产生偏差,(感性元件会使交流电流相位滞后,电压相位超前90度!）.而电容在电路里的特性与电感正好相反，起补偿作用。
电子报/2006年/8月/27日/第013版 资料（开发） 电子镇流器功率因数补偿电路 河北黄海成 《电子报》今年第24期刊载的《日光灯电感镇流器与电子镇流器》一文，提供了一款电子镇流器的电路图，并称其具有功率因数补偿功能。笔者认为，该镇流器只有简单电容滤波，没有功率因数补偿功能。本文简单介绍几种功率因数补偿电路。 功率因数补偿电路分为有源功率因数补偿和无源功率因数补偿两类。 一、有源功率因数补偿 有源功率因数补偿是指利用有源电子器件使电子镇流器输入电流波形与输出电压波形一致，从而提高功率因数的电路。 图1所示电路是通过IC1控制开关管VT1的导通和截止时间来控制流过电感T1电流的，称PFC升压电路。IC1③脚是交流整流后脉动电压的取样端，②脚是400V取样端，开关管的导通截止同时被两个参数控制，所以此电路有功率因数补偿功能，同时具有稳压作用，可使功率因数最高达到0.99，电流波峰比接近1。其优点是，功率因数高、电流畸变极小，缺点是电路相对复杂，成本较高。 二、无源功率因数补偿 无源功率因数补偿是利用无源器件使电子镇流器的输入电流接近正弦波，从而提高功率因数的电路，有三种电路。 1.改变滤波电容在充电和放电时的电容量。灯管功率一定的情况下，改变滤波电容的容量，功率因数也会改变。假如滤波电容容量为零，输入电流波形为正弦波，功率因数等于1，随着电容容量的增加，电容两端的电压也在不断的升高（电容滤波的特点之一），输入电流变成越来越窄的脉冲，功率因数越来越低。用什么办法让电容充电的时候容量变小而放电的时候容量文变大呢？如图2所示，整流二极管对电容充电时，C8、C9串联，等效容量是它们容量的一半，电容对负载放电时，C8、C9并联，等效容量是它们的两倍。如果一下子理解不了，把虚线右边的电路去掉，换成图3电路容易理解。这种电路的功率因数大于0.9，电流波峰比大于2。其优点是电路简单、成本低廉、其缺点是波峰比大，影响灯管寿命。
功率因数计算公式功率因数统计计算公式 视在功率S 有功功率P 无功功率Q 功率因数cos＠（符号打不出来用＠代替一下） 视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方而功率因数cos＠＝有功功率P／视在功率S 功率因数统计计算公式 可分为提高自然功率因数和采用人工补尝两种方法： 提高自然因数的方法： 1). 恰当选择电动机容量，减少电动机无功消耗，防止“大马拉小车”。 2). 对平均负荷小于其额定容量40%左右的轻载电动机，可将线圈改为三角形接法（或自动转换）。 3). 避免电机或设备空载运行。 4). 合理配置变压器，恰当地选择其容量。 5). 调整生产班次，均衡用电负荷，提高用电负荷率。
6). 改善配电线路布局，避免曲折迂回等。 人工补偿法： 实际中可使用电路电容器或调相机，一般多采用电力电容器补尝无功，即：在感性负载上并联电容器。一下为理论解释： 在感性负载上并联电容器的方法可用电容器的无功功率来补偿感性负载的无功功率，从而减少甚至消除感性负载于电源之间原有的能量交换。 在交流电路中，纯电阻电路，负载中的电流与电压同相位，纯电感负载中的电流滞后于电压90o，而纯电容的电流则超前于电压90o，电容中的电流与电感中的电流相差180o，能相互抵消。 电力系统中的负载大部分是感性的，因此总电流将滞后电压一个角度，如图1所示，将并联电容器与负载并联，则电容器的电流将抵消一部分电感电流，从而使总电流减小，功率因数将提高。 并联电容器的补偿方法又可分为： 1．个别补偿。即在用电设备附近按其本身无功功率的需要量装设电容器组，与用电设备同时投入运行和断开，也就是再实际中将电容器直接接在用电设备附近。 适合用于低压网络，优点是补尝效果好，缺点是电容器利用率低。 2．分组补偿。即将电容器组分组安装在车间配电室或变电所各分路出线上，它可与工厂部分负荷的变动同时投入或切除，也就是再实际中将电容器分别安装在各车间配电盘的母线上。 优点是电容器利用率较高且补尝效果也较理想（比较折中）。 3．集中补偿。即把电容器组集中安装在变电所的一次或二次侧的母线上。在实际中会将电容器接在变电所的高压或低压母线上，电容器组的容
关于颁发《功率因数调整电费办法》的通知 发表日期：2008年12月16日【编辑录入：base】 水利电力部、国家物价局文件--(83)水电财字第215号 各电业管理局，各省、市、自治区物价局（委）、电力局： 家现行电价制度中的《力率调整电费办法》，自五十年代制订并实施以来，对促进用户装设无功补偿设备，节约电能，起了一定作用。但是，二十多年来，电网和用户的情况均发生了很大变化，该办法已不能适应节能、改善电压质量和提高社会经济效益的需要。在长期、反复调查研究的基础上，我们根据国家经委最近批准颁发的《全国供用电规划》的有关规定，对现行《力率调整电费办法》作了修改，经多次讨论、征求意见后，拟订了新的《功率因数调整电费办法》，现予颁发执行。 虑到用户和电业部门执行新的《功率因数调整电费办法》，尚需一定时间进行准备，各电业管理局可根据本地区的不同情况，按下述要求组织实施： 一、现已实现《力率调整电费办法》的用户，凡原执行0.90功率因数标准值者和原执行0.85功率因数标准值而一九八三年十二月的实际功率因数 已达0.90及以上者，自一九八四年一月一日起按新规定执行；其余用户可延至一九八四年七月一日起执行，其中实际功率因数0.85至0.90者，在此期间可不减收电费，0.85以下者应增收电费。 二、现未实行《力率调整电费办法》的用户，可由各电业管理局按新的《功率因数调整电费办法》的有关规定，区别不同情况，拟订措施，分步实施。但执行新规定的时间，不应晚于一九八六年底。 三、实行两部制电价的范围不变。 四、各地执行中遇到的问题，请随时报水利电力部。 附件：《功率因数调整电费办法》及附表一、二、三。 中华人民共和国水利电力部 国家物价局 一九八三年十二月二日 base】功率因数调整电费办法
功率因数补偿计算公式-CAL-FENGHAI.-(YICAI)-Company One1

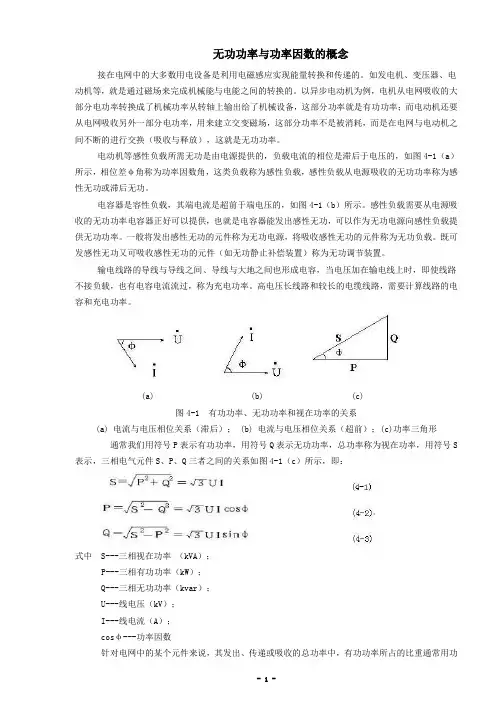

功率因数补偿计算公式 功率因数：电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦COSφ来表示。COSφ称为功率因数，又叫力率。功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。 三相功率因数的计算公式为： 式中COSφ——功率因数； P——有功功率，KW； Q——无功功率，KVAR； S——视在功率，KVA； U——用电设备的额定电压，V； I——用电设备的运行电流，A。 功率因数分为自然功率因数、瞬时功率因数和加权平均功率因数。 （1）自然功率因数：是指用电设备没有安装无功补偿设备时的功率因数，或者说用电设备本身所具有的功率因数。自然功率因数的高低主要取决于用电设备的负荷性质，电阻性负荷（白炽灯、电阻炉）的功率因数较高，等于1，而电感性负荷（电动机、电焊机）的功率因数比较低，都小于1。 （2）瞬时功率因数：是指在某一瞬间由功率因数表读出的功率因数。瞬时功率因数是随着用电设备的类型、负荷的大小和电压的高低而时刻在变化。 （3）加权平均功率因数：是指在一定时间段内功率因数的平均值，其计算公式＝10。 力率电费：全国供用电规则规定，在电网高峰负荷时，用户的功率因数应达到的标准为：高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户，功率因数为以上，其它100KVA及以上的电力用户和大中型电力排灌站，功率因数为以上；农业用电功率因数为以上。凡功率因数达不到上述规定的用户，供电部门会在其用户使用电费的基础上按一定比例对其加收一部分电费，这部分加收的电费称为力率电费。 提高功率因数的方法有两种，一种是改善自然功率因数，另一种是安装人工补偿装置。 无功补偿原理：把具有容性功率负荷的装置与感性功率负荷并接在同一电路，当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释放能量时，容性负荷吸收能量，能量在两种负荷之间交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功补偿的原理。 有功功率：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。单位：瓦（W）或千瓦（KW） 无功功率：无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是×从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在
功率因数自动补偿控制器工作原理 功率因数自动补偿器是提高电网系统中功率因数的全自动化电子装置，通过它的调节作用，使电网中的无功消耗降到最小，达到充分利用电能、节约用电的目的。我站使用的GBK4-1C 型控制器，是通过检测系统中的负荷的功率因数自动投、切补偿电容器使系统功率因数在规定的范围内运行。 检测功率因数投、切法的思想是，当一个系统功率因数下降至低于下限整定值时投入补偿电容器，当功率因数超过上限整定值时切除补偿电容器。图一说明此控制方式的原理。 图中OA为功率因数下限整定值COSj A线，OB为功率因数上限整定值COSj B线，假设负荷线沿OD直线增加，其功率因数为COSj ，当负荷增至临界调节功率点M1时，电容器C1投入，这时补偿的无功功率为M1K1，视在功率为OK1，使功率因数在OA、OB两直线限定的范围内。若负荷继续增至M2点时，电容器C2又投入运行，又将功率因数控制在规定的范围内，负荷若再增至M3点时，电容器C3投入，使功率因数维持在规定的范围内。当负荷减少时，如由K3点减少至N1点时，电容器C1被切除，负荷若减少到N2点时，电容器C2又被切除，当负荷减少至临界调节功率线左面时，电容器被全部切除。这里临界调节线的位置取决于最小补偿电容器组的容量，负荷的性质以及所规定的功率因数的调节范围。图二为自动补偿控制器原理图。 图中按虚线将控制器分成：、测量部分；、直流放大部分；、执行部分；、电源部分。工作如下：先将交流电压与电流间的相位差，转换成直流电压信号，再将直流信号放大驱动执行部分动作，投入或切除补偿电容器。 测量部分的交流信号取自电网系统中母线A、C相线电压uAC和B相电流iB，由图三知三相交流系统中，当B相电流iB与B相电压uB同相，即COSj =1时，相电流iB与线电压uAC相差为p /2，当iB超前或滞后uB时，iB、uAC相位差就会小于或大于p /2，为了测出这种相位关系的变化，测量部分采用半波相敏差分放大线路，u1、u2分别反映交流侧uAC 及iB相位的两个交流电压值。由图知，只有当u2处于负半周时T1、T2的发射结正向偏置，才有可能导通。根据u1的极性决定是否产生集电极电流i1、i2。图四、图五、图六是反映u1与u2的相位关系与检测回路中T1、T2集电极电流流通的情况。图四为u1、u2同相在一周内只有T1导通，由于发射极与集电极所加的电压u1、u2的平均值最大，集电极电流i1最大而T2不会导通，故一周内a、b间的直流输出电压Uab=i1R1>0并为最大。图五为u1超前、u2相位p /2，由图可见，在0~p /2时，u1处于正半周，u2处于负半周，T2发射结正向偏置而导通，集电极电流i2经过二极管D2流达电阻R2，在3p /2~2p 期间，u1、u2均处于负半周，T1发射结正向偏置导通，集电极电流i1经二极管D1流过电阻R1，这样在一个周期内，T1、T2均导通p /2，而且导通期间两只三极管基极电压和集电极电压平均值相同，故i1=i2，选择R1=R2，则此时在一周内直流输出电压Uab=i1R1-i2R2=0。图六为u1与u2相差小于p /2，显而易见，T2导通时间比T1导通时间短，此时一周内i1平均值大于i2平均值，故Uab=i1R1-i2R2>0，此时Uab小于u1与u2同相位时的直流输出值，如果u1与u2相位差大于p /2时，同样可得Uab=i1R1-i2R2AC与电流iB的相位差使相敏放大线路输出不同的直流电压去控制直流放大部分，在Uabab经D4、R4加到T3、T5的发射结，再由T3、T5放大后驱动继电器J1动作，反之Uab>0时，Uab经D3、R3加到T4、T6发射结，由T4、T6放大后驱动J2动作。当J1动作后，J1常闭触点打开，C5经R7由负电源充电，使T7基极电位不断下降，经过一段时间（延时）后T7、T9导通，继电器J3动作，使第一组电容器投入系统运行，同时控制第二组电容器投入的J3的常闭触点打开，第二组开始延时，如果第一组电容器投入系统运行后系统功率因数仍达不到要求，测量回路的直流
水利电力部、国家物价局文件 关于颁发《功率因数调整电费办法》的通知 (83)水电财字第215号 各电业管理局，各省、市、自治区物价局（委），电力局：国家现行电价制度中的《力率调整电费办法》，自五十年代制订并实施以来，对促进用户装设无功补偿没备，节约电能，起了一定作用。但是，二十多年来，电网和用户的情况均发生了很大变化，该办法已不能适应节能、改善电压质量和提高社会经济效益的需要。在长期、反复调查研究的基础上我们根据国家经委最近批准颁发的《全国供用电规则》的有关规定，对现行《力率调整电费办法》作了修改，经多次讨论、征求意见后，拟订了新的《功率因数调整电费办法》现予颁发执行。 考虑到用户和电业部门执行新的《功率因数调整电费办法》，尚需一定时间进行准备，各电业管理局可根据本地区的不同情况，按下述要求组织实施： 一、现已实行《力率调整电费办法》的用户，凡原执行0.90功率因数标准值者和原执行0.85功率因数标准值而一九八三年十二月的实际功率因数已达0.90及其以上者，自一九八四年一月一日起按新规定执行，其余用户可延至一九八四年七月一日起执行，其中实际功率困数0.85至0.90者，在此期间可不减收电费，0.85以下者应增收电费。 二、现未实行《力率调整电费办法》的用户，可由各电业管理局按新的《功率困数调整电费办法》的有关规定，区别不同情况，拟订措施，分步实施，但执行新规定的时间，不应晚于一九八六年底。
三、实行两部制电价的范围不变。 四、各地执行中遇到的问题，请随时报水利电力部。 附件：《功率因数调整电费办法》及附表一、二、三： 水利电力部国家物价局 一九八三年十二月二月 附件： 功率因数调整电费办法 一、鉴于电力生产的特点，用户用电功率因数的高低，对发、功、用电设备的充分利用，节约电能和改善电压质量有着重要影响，为了提高用户的功率困数并保持其均衡，以提高供用电双方和社会的经济效益，特制定本办法。 二、功率因数的标准值及其适用范围： 1.功率因数标准0.90，适用于160千伏安以上的高压供电的工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站； 2.功率因数标准0.85，适用于100千伏安（千瓦）及以上的其他工业用户（包括社队工业用户）、100千伏安（千瓦）及以上的非工业用户和100千伏安（千瓦）及以上的电力排灌站； 3.功率因数标准0.80，适用于100千伏安（千瓦）及以上的农业用户和趸售用户，但在工业用户未划由电业直接管理的趸售用户，功率因数标准应为0.85。
两种无功功率补偿的计算方法 王前虹韩志树赵建玉 摘要：介绍了最大负荷补偿计算法和平均负荷补偿计算法两种无功功率补偿的计算方法，对两种补偿计算方法进行了理论分析，并通过实例进行对比分析。关键词：功率因数；无功功率；补偿；容量 各工业企业用电系统功率因数的高低，直接影响整个电网的供电质量和发电系统的电能利用率。过低的功率因数，不仅使电力系统内的供电设备容量得不到充分利用，增加电力电网中输电线路上的电能损耗，还会使线路的电压损失增大，有时使得负荷端的电压低于允许值，严重影响异步电动机及其它用电设备的正常运行，甚至损坏。电力系统功率因数的高低，已经成为电力系统一项重要经济指标。因此，要求在电力系统的各级都要根据分级就地平衡的原则，采取措施补偿无功功率，提高功率因数。根据对电网分布的分析，为了降低无功功率提高功率因数，一般从两方面采取措施：一是提高自然功率因数；二是采用供应无功功率的设备来补偿用电设备所需的无功功率，以提高其功率因数。称为提高功率因数补偿法，这种方法通常有3种：(1)采用同步电机补偿；(2)采用同步调相机；(3)采用移相电容器补偿。由于移相电容器是一种投资省、见效快、维护方便的无功电源，工矿企业常常选用移相电容器来提高功率因数。因此，如何进行补偿计算，正确选择补偿力度是电力工业中的一个重要课题。 1 无功功率补偿计算方法 在进行新厂矿的电气设计时，首先要对用电网络进行负荷计算，然后根据负荷计算情况，进行无功功率补偿，选择相应的补偿方法，选择补偿器。 1.1 最大负荷补偿计算法 所谓最大负荷补偿计算法就是利用需要系数法，计算最大负荷时的有功功率、无功功率和视在功率、补偿前最大功率因数和补偿后最大功率因数，选定补偿设备。如图1所示。 图1 具体计算公式如下： 补偿前最大负荷功率因数
