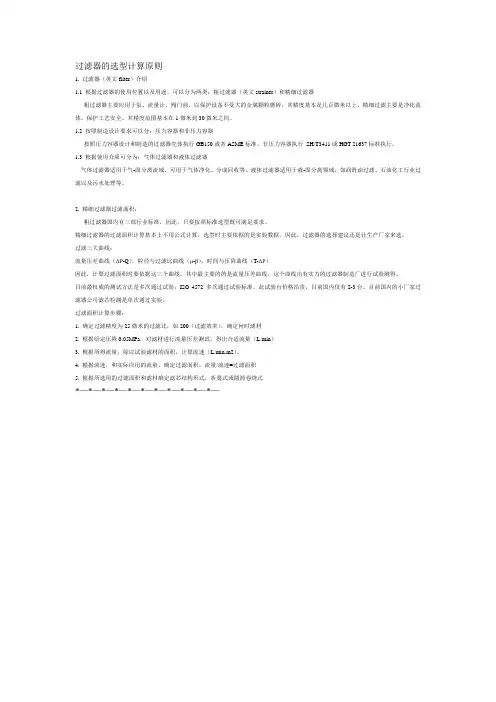

过滤器的选型计算原则
1. 过滤器（英文filter）介绍
1.1 根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器
粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。精细过滤主要是净化流体，保护工艺安全。其精度范围基本在1微米到30微米之间。
1.2 按照制造设计要求可以分：压力容器和非压力容器
按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。非压力容器执行SH/T3411或HGT 21637标准执行。
1.3 根据使用介质可分为：气体过滤器和液体过滤器
气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。
2. 精细过滤器过滤面积：
粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。
精细过滤器的过滤面积计算基本上不用公式计算，选型时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线：
流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压降曲线（T-ΔP）
因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。
目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。此试验台价格昂贵，目前国内仅有2-3台。目前国内的小厂家过滤器公司滤芯检测是单次通过实验。
过滤面积计算步骤：
1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材
2. 根据给定压降0.05MPa，对滤材进行流量压差测试。得出合适流量（L/min）
3. 根据所得流量，除以试验滤材的面积，计算流速（L/min.m2）。
4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积
5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式*—*—*—*—*—*—*—*—*—*—*—
过滤器选型指南
过滤器, 指南, 选型-
一．流体性质
二．工艺要求
三．过滤器
液压过滤器选型设计指南 1 范围 本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。 2 规范性引用文件 下列文件的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 20079 液压过滤器技术条件 Q/SY 012 015 液压过滤器选用规范 3 术语、符号及定义 GB/T 20079确定的术语、符号和定义适用于本文件。 3.1 过滤精度 指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。 过滤器最大流量 由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。 纳污容量 指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。 过滤比 过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。
洁净过滤器总成压降△P总 被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。 壳体压降△P壳体 过滤器不装滤芯时的压降。 洁净滤芯压降△P滤芯 洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。 4 工作原理与结构型式 4.1 过滤器的工作原理与结构 过滤器的典型结构见图1。 图1 液压过滤器典型结构 油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。过滤后的油液从过滤器的出油口排出。 4.2 过滤器的分类 过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。
过滤器设计的指导说明 1、DN直径的选取：按照不同滤料的滤速进行核 桃壳、活性炭过滤器一般为10-20m/h，纤维 球过滤器一般为20-30m/h； 2、过滤器进出水口直径dn的选取：一定记住按 照反冲洗水量进行核算，反冲洗水量一般要 为进水量的3-4倍，最低要按照3倍核算； 3、进水口要加弧形布水板，进出水口罐体内加 布水板防止集中水流对滤料的冲击（滤水出 口有时可不加）； 4、过滤器总高一般不会小于2.8m，总高应按照下述的原则确定： H1：一般取450-600mm； H2：按照封头的规范核定； H3：为布水层高度，布水有两种方式，一是大阻力配水，高度为400mm，滤料粒径为16-32mm，厚度为100mm；8-16mm，厚100mm；4-8mm，厚100mm；2-4mm，厚100mm；若采用滤水帽配水，则按滤水帽高度填充2-4mm的滤料，高度一般不小于100mm； H4：滤料层按照不同的滤料要求选定，一般砂滤为600-700mm，多层滤料每层400mm，一般不多于三层；活性炭滤料滤层高度为1200-2000mm； H5：滤料反洗膨胀层高度一般为滤料层的1/2。 进出水口外伸高度一般为100-150mm。
5、滤料承重板的设计要求：一般应按照滤料重量负荷进行强度计算，承重 板厚度一般要求达到12-16mm，为节约材料，在直径偏大时，在承重板底部做“井字形”加强筋，并用四个立柱支撑； 6、人孔设置：一般应按照过滤器直径大小进行选取，直径小于1000mm的， 人孔直径一般不大于500mm，常规多用600mm，设置于滤料层的上部。 滤料承重板上部设直径150mm的滤料卸料孔； 7、过滤器进出水管一般都应通过管线连接，设置于过滤器的正面，并且增 加相应的管道支架将操作阀门固定在便于操作的高度上，一般高度取600-1600mm范围内；一般一个过滤器正常工作至少需要5-6个阀门，要求高的需要7-8个阀门，分别是：进水口的进水阀和反冲出水阀，出水口的出水阀和反冲进水阀，顶部的排气阀，底部的排空阀，要求高的时候在反洗后正式过滤前，5分钟内的过滤水需外排，故增加一个排水阀； 8、过滤器的进出水口的官道上要装压力表和取样阀。
一、空气滤清器基本知识 1、概述 空气滤清器的作用是防止沙粒和尘土流入发动机进气系统，保养发动机的气缸、活塞及活塞环，延长发动机的使用寿命使发动机燃油燃烧充分，以免除灰尘对发动机的磨损，进而确保发动机功率的有效发挥和使用寿命的延长，同时降低对环境的污染。 按照杂质被清除的方式，空气滤清器可分为三类： 惯性式：利用气流在急速改变流动方向时，因尘粒具有较大的惯性而被清除较大的颗粒。 油浴式：空气进入滤芯前，在气流转向处流过机油表面，因惯性作用而甩出大颗粒，尘土被油液粘附。 过滤式：利用气流通过滤芯微孔或者狭窄、曲折的滤芯通道时产生多次碰撞，使尘土被阻挡或粘附在滤芯上，这是一种主要的滤清方式，对清除微尘土最有效。现代发动机上使用的空气滤清器，综合了以上三种滤清方式，形成了综合式的空气滤清器。
2 、工作原理 发动机工作时，空气由盖3与外壳2之间的空隙进入，经纸质滤芯1被滤清，进入接管通向化油器。为延长纸质滤芯的使用寿命，一般情况下在汽车每行驶12000km进行一次保养，即将它取出用手轻拍，或用压缩空气吹去积灰。 3、空滤器主要性能指标 额定流量 空滤器的额定流量是由主机厂所规定的，技术人员在空滤器产品图样标出。在标准大气压下通过空滤器出气口的空气流量，它应与发动机在标定功率下所需供气量相匹配。单位：立方米/小时（m3/h）。 发动机的额定空气流量可根据其工作容积、额定转速和充气系数等来确定，其计算方法如下： 四冲程发动机Q = 0.5×10﹣3.Vn.N.η.ε 二冲程发动机Q =10-3.Vn.N.η.ε
滤清效率 空气中的尘土等是内燃机气缸套、活塞、活塞环、气门和气门导管以及其它运动零件磨损的主要根源。干式空气滤清器最重要任务就是确保给予内燃机足够的保护，避免一定颗粒的灰尘对内燃机的磨损。 滤清效率是空气滤清器最重要的技术指标，它是指试验件滤除特定试验粉尘的能力，以百分数表示。其计算公式如下： 当用称量绝对滤芯法时，η = （1-△Mj / Mg）×100% 当用称量试验件法时，η =（△Ms / Mg +△Mc / Mg ）×100% 原始阻力 总成原始阻力：当额定空气流量下通过装有新滤芯的总成时，在总成出气口所测取的静压，以帕（毫米水柱）表示，Pa(mmH2O)。 滤芯原始阻力：将新滤芯与阻力测量管相连接，在额定空气流量下所测取的静压，与用一理想喷嘴取代滤芯后所测取的静压之差，以帕（毫米水柱）表示， Pa(mmH2O)。 空气滤清器总成的堵塞终了阻力是指总成试验室寿命试验终了的总成阻力，以帕（毫米水柱）表示，Pa(mmH2O)。 堵塞终了阻力到了时，内燃机将因得不到足够空气供气供应而将产生排气冒黑烟，动力不足等问题。 试验室试验寿命
