目录
第一章、总体施工组织布置及规划 (1)
第一节、工程概况 (1)
第二节、编制依据 (5)
第三节、项目组织机构及岗位职责 (5)
一、项目管理组织机构 (5)
二、部室管理职责 (6)
第四节、工程施工环境 (10)
一、水文、气象条件 (10)
二、建筑环境条件 (10)
三、地质勘查成果 (11)
第五节、工程特点及施工难点 (11)
第六节、施工总平面布置 (11)
一、施工现场平面布置原则 (11)
二、施工现场平面布置 (13)
三、预制梁场总布置图 (14)
四、项目临时占地表 (15)
第七节、总体施工概述 (16)
第二章、主要工程项目的施工方案、方法与技术措施 (18)
第一节、引桥部分 (18)
一、测量施工方案（含主桥） (18)
二、挖孔桩施工方案 (22)
三、承台施工方案 (25)
四、桥台施工方案 (30)
五、墩柱、系梁施工方案（含主桥） (33)
六、预应力盖梁施工方案 (37)
七、后张法预应力T梁施工方案 (44)
八、桥面及附属工程施工方案（含主桥） (57)
九、装饰工程施工方案（含主桥） (68)
第二节、主桥部分（重点） (71)
一、主拱基座施工方案 (71)
二、拱座施工方案 (80)
三、拱圈施工方案 (83)
四、垫梁施工方案 (95)
五、主桥墩柱、盖梁施工方案 (96)
六、空心板梁预制方案 (96)
第三章、工期保证体系及保证措施 (111)
第一节、工期计划安排 (111)
第二节、工期保证体系 (113)
第三节、工期保证措施 (113)
一、从组织管理上保证工期 (113)
二、从计划安排上保证工期 (114)
三、从资源上保证工期 (115)
四、从技术上保证工期 (115)
五、其它保证措施 (115)
第四章、工程质量管理体系及保证措施 (117)
第一节、工程质量管理体系 (117)
第二节、工程质量保证措施 (118)
一、测量精度保证措施 (118)
二、挖孔桩施工质量保证措施 (118)
三、钢筋施工质量保证措施 (119)
四、混凝土浇筑质量保证措施 (123)
五、承台施工质量保证措施 (123)
六、墩柱施工质量保证措施 (126)
七、盖梁施工质量保证措施 (127)
八、T梁预制及安装质量保证措施 (127)
九、板梁预制及安装质量保证措施 (128)
十、拱座基础施工质量保证措施 (129)
十一、拱圈施工质量保证措施 (130)
十二、雨季施工质量保证措施 (130)
十三、质量保证期及工程维修服务措施 (132)
第五章、安全生产管理体系及保证措施 (136)
第一节、安全生产管理体系 (136)
第二节、安全生产保证措施 (136)
第三节、安全生产责任制度 (137)
一、项目经理安全生产责任 (137)
二、项目部各级人员安全生产责任 (138)
三、项目部各职能部门安全生产责任 (142)
第四节、施工安全保证措施 (143)
第五节、责任追究制度 (146)
一、总分包的安全责任 (146)
二、分包单位的职责 (147)
三、业主指定分包单位 (148)
四、交叉施工（作业）的安全责任 (149)
第六章、环境保护、水土保持保证体系及保证措施 (151)
第一节、环境保护、水土保持保证体系 (151)
一、环境保护及文明施工保证体系 (151)
二、人员配备及其职责 (151)
第二节、环境保护、水土保持保证措施 (152)
一、生态环境保护措施 (152)
二、水土保持措施 (152)
三、水环境保护措施 (153)
四、大气环境的保护措施 (153)
五、降低噪声的措施 (153)
六、固体废弃物处治措施 (154)
七、施工造成滑坡引起的环境破坏保护措施 (155)
八、临时工程及生活区的环境保护措施 (155)
第七章、文明施工、文物保护保证体系及保证措施 (157)
第一节、文明施工、文物保护保证体系 (157)
一、文明施工保证体系框图 (157)
二、职责分工体系框图 (158)
第二节、文明施工、文物保护保证措施 (159)
一、文明施工保证措施 (159)
二、文物保护措施 (160)
第八章、项目风险预测与防范，事故应急预案 (161)
第一节、项目风险预测与防范 (161)
一、风险识别的方法 (161)
二、风险预测 (162)
三、项目风险防范措施 (162)
第二节、事故应急预案 (165)
一、编制目的 (165)
二、适用范围 (165)
三、编制依据 (165)
四、应急组织结构 (166)
五、外部救援机构 (167)
六、应急响应程序 (168)
七、各项事故的处理方法 (169)
八、施工现场应急简单救治方法 (171)
附表： (174)
第一章、总体施工组织布置及规划
第一节、工程概况
一、工程概况
兴义至顶效马岭线位跨马岭河特大桥新建工程地处兴义市马岭镇马岭片区东面，下那白、白普坡附近，交通功能上起着连接马岭与红星轻工业园区,沟通桔山、老城区、顶效片区，连接汕昆高速、规划城市北环线的作用。主桥跨越马岭河峡谷。该桥作为兴义市的重要基础设施，建成之后将具备完善的交通功能，同时大桥还将具备兴义市全新标志性的生态功能和景观功能。
本工程主桥采用单跨152m的上承式钢筋混凝土箱形拱桥，引桥采用25m跨径的简支T梁桥。桥梁起点桩号为MLK2+475.000，终点桩号为MLK3+085.000，全桥跨径组成为4325m+160m+4325m+5325m+5325m，全桥长度610m。
二、桥梁结构形式
1、引桥布置形式
引桥桥墩采用双柱式桥墩+预应力混凝土盖梁。
引桥盖梁，全长14.89m，宽2.2m，高2m。盖梁顶面、底面平行，设置1.5%横坡。
引桥立柱中心距8.4m，立柱采用带圆弧倒角的矩形断面，倒角半径0.3m。
引桥桥墩承台采用哑铃型，承台厚2m，单个承台平面尺寸为6.5m（顺桥向）33m（横桥向），每个承台设置2根?1.5m挖孔桩，桩距4m，基桩持力层为中风化白云岩。两个承台由系梁连接形成整体，系梁截面尺寸为2.0m32.0m。
桥台采用扶壁式轻型桥台，分左、右两幅布置，两幅间设置2cm变形缝。台帽底水平，台帽顶与背墙顶设1.5%横坡。
引桥上部采用装配式后张法预应力混凝土简支T梁，桥面连续。小桩号侧引桥跨径组成为4325m=100m，大桩号侧引桥跨径组成为4325m+5325m+5325m=350m。T梁梁高 1.7m，标准梁长24.92m，设有160型伸缩缝处标准梁长24.88m。单幅桥横桥向布设5片中梁和2片边梁，共计7片T梁。通过现浇横隔板湿接缝、翼缘板湿接缝和桥面板现浇层形成整体化。
2、主桥布置形式
主桥在布置桥跨时，首先根据两岸拱座处的地质地形条件，确定拱座位置，在拱座顶面设置交界墩。本桥主拱净跨径为152m，净矢高为30.4m，净矢跨比为1/5，拱轴系数m为1.872。拱上桥跨共13孔，跨径为12.35m+11312.3m+12.35m= 160m。
桥梁结构分两幅布置，双向六车道，横断面布置为3m（人行道）+12m（车行道）+0.5m（防撞墙）+12m（车行道）+3m（人行道），全宽30.5m （1）拱座基础
主拱基础不分幅，采用整体式钢筋混凝土结构，基底呈台阶状。主拱基础包括拱座和主拱基座两部分。主拱基础置于稳定、完整的中风化白云岩上。
ML4#主拱基础结构尺寸为：高10.269m，顺桥向长度32.5m，横桥向长度12m，基底呈三级台阶，高3宽分别为：4.269m34m，3m34m，3m34m。拱座高4.5m，顺桥向长度32.5m，横桥向长度6.5m。
ML5#主拱基础结构尺寸为：高11.769m，顺桥向长度32.5m，横桥向长度15m，基底呈三级台阶，高3宽分别为：3m35m，3m35m，3m35m。拱座高 4.5m，顺桥向长度32.5m，横桥向长度6.5m。
（2）拱圈形式
现浇混凝土拱圈为单箱五室断面，箱室宽10.76m，高3.1m，另有10cm顶板后浇层。
（3）拱圈形式
上构造由垫梁、拱上立柱、横系梁、盖梁组成拱上排架，采用现浇的施工方法，编号为G1~G12。
拱上垫梁较低一侧高度均为1m，另一侧高度随垫梁位置的变化而变化。垫梁宽2m，长10.76m。
拱上立柱横向为双柱，中心距8.4m，立柱采用带圆弧倒角的矩形断面，断面尺寸为1.4m（顺桥向）31.8m（横桥向），倒角半径0.3m。
在G1#、G2#、G11#、G12#拱上立柱设横系梁，提高高墩稳定性，横系梁断面尺寸为1.2m（顺桥向）31.4m（高）。
拱上盖梁为钢筋混凝土结构，全长14.89m，宽1.6m，高1.7m。盖梁顶面、底面平行，设置1.5%横坡。
（4）主桥上部结构
拱上桥面主梁采用装配式先张法预应力混凝土简支空心板梁，桥面连续。跨径组成为：12.35m（边跨）+11312.3m（中跨）+12.35m（边跨）=160m。中跨板梁板长12.26m，高0.7m；边跨板梁板长12.29m，高0.7m。
单幅桥横桥向布设12片板宽1m的中板和2片板宽1.62m的边板，共计14块空心板。通过现浇铰缝混凝土和桥面铺装混凝土形成整体化。
4
第二节、编制依据
积极响应招标文件要求、以合同工期为依据进行施工总体安排、并配备足够的施工队伍和机械设备，确保施工工期，严格遵守设计文件和施工规范的要求。合理组织施工，优选方案，降低造价，确保施工质量和工期。精心组织，科学管理，便于操作，雕塑精品，结合本工程特点，实事求是地进行编制。该施工组织设计编制依据为：
《兴义至顶效马岭线位跨马岭河特大桥新建工程施工图设计》
《兴义至顶效马岭线位跨马岭河特大桥施工项目招标文件》
《公路桥涵施工技术规范》（JTG/T F50-2011）
《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）
《钢管满堂支架预压技术规程》（JGJ/T 194-2009）
《钢筋焊接及验收规程》（JGJ 18-2012）
《桥梁施工工程师手册》（2011年版）
《工程测量规范》（GB50026-1993）
《公路工程质量检验评定标准》（JTG F80/1-2004）
《公路工程技术标准》（JTG1301-2003）
《公路路基施工技术规范》（JTG F10-2006）
《公路路基路面现场测试规程》（JTG E60-2008）
《公路水泥混凝土路面施工技术规范》（JTG F30-2003）
《道路工程术语标准》（GBJ124-88）
《道路工程名词术语》（JTJ002-87）
第三节、项目组织机构及岗位职责
一、项目管理组织机构
根据本工程的工期紧，任务重、质量要求高的特点，现场采用GB/T19001-2008《质量管理体系要求》、GB/T24001-2004《环境管理体系要求及使用指南》、GB/T28001-2001《职业健康安全管理体系规范》标准和本公司管理体系文件要求，为确保圆满完成整个工程，本工程管理体系将采取在公司领导和各科室密切配合下的项目经理负责制，由项目经理部负责现场的施工组织管理。
兴义至顶效马岭线位跨马岭河特大桥新建工程作为兴义市全新地标工程，兼顾景观功能和交通功能。我公司高度重视本工程，中标后我公司将派驻骨干技术力量及优秀的管理人员进行施工。我们相信由我公司精锐力量修建的马岭河特大桥，必将凭借她优美的造型和一流的质量载入世界桥梁史册，成为黔西南一颗璀璨的明珠！
项目组织机构
项目经理
项目副经理项目总工安全经理
工程物资部技
术
质
量
部
财
务
核
算
部
经
营
开
发
部
综
合
办
公
室各专业分包施工队
二、部室管理职责
按照我公司管理体系要求，我们将在现场成立以项目经理部为首的“四部一室”对整个工程进行垂直有效管理。“四部”为：技术质量部、工程物资部、经营开发部、财务核算部。“一室”为综合办公室。其各自职能分别为：
1、技术质量部管理职责
（1）负责施工组织设计的编制，施工图的设计变更、设计交底、技术交底、测量复核、技术措施、工艺设计、特殊过程、作业指导书的编制、项目质量计划等技术工作。统计技术应用适当、有效。
（2）工程分部分项的检验和试验，检验和试验设备及计量器具管理，工程分部分项竣工产品的标识和状态标识及追溯、不合格品的控制、统计技术的选用等质量管理；质量纠正和预防措施、质量记录、内部审核自查等贯标管理工作。
（3）实施项目质量检验计划和试验计划，工序过程进行预检，对首件部位工程，中间过程进行检查，对特殊工序过程，关键工序过程和工序管理控制点进行重点监控、检验。
（4）执行质量管理的各项规定和制度，对工序过程中不合格情况及时有效的控制和纠正，将发现的问题及时地通知有关部门。配合公司进行内部质量审核，并开展自查活动。
（5）对不合格品填写工程质量事故报告表，参与不合格评审，在处置过程中进行监督，处置后复验，并将工程质量事故自理记录提交经营开发部。、负责工程纠正预防措施的制定和落实。正确使用质量否决权，防止不合格品及工程质量事故发生。
（6）负责工程技术质量文件和资料及管理文件的收发、管理工作，保证文件资料清楚整洁，真实可靠，齐备完善，整理时无遗漏，不得后补和随意改编，各种资料不得代填代签。
（7）负责收集整理工程的全部竣工资料，竣工图，按照档案馆的规定标准装订成册，竣工后按期按程序移交有关部门。
（8）检验试验设备及计量器具，按有关标准周期进行检查。做到量值传递准确，标识无误可追溯。
2、工程物资部管理职责
（1）严格按《采购控制程序》的要求完成采购供应管理工作，保证施工材料的质量。
（2）严格进场物资的检验和试验管理工作，做好材料进场的验收、检验，协同复试工作，完成主要材料的进货检验、试验记录和追溯。
（3）严格产品标识及可追溯性管理工作，做好施工现场的主要材料标识工作，定期检查落实做记录。
（4）严格按《施工过程控制程序》要求，做好物资材料的搬运储存管理工作，坚持限额领料制度。
（5）按照检验和试验状态标识的要求，做好主要材料检验和试验状态标识检查记录，确保进场的原材料为合格品。
（6）对申请购置的新基础设施一定要进行验收、建帐、建卡、注册、建技
术档案、经济档案，要有运行记录，单独存放，做好防雨、防潮、防丢失工作，确保安全。
（7）对进入施工现场的基础设施，每台要有安全操作规程的标识牌，并填写《基础设施进、退场验收单》，执行专机专人、持证上岗，禁止违章作业，确保上岗人员的人身健康。
（8）对操作手进行设施保养教育，提高他们保养意识，参照《全国统一施工机械保养，修理技术定额》定期做保养，严格限制机械设备“带病运转”。
（9）对大修基础设施，要填写《基础设施大修申请表》报公司审批，大修后技术数据记录归档，并填报《机械设备大修理交付验收单》，由公司进行验收。
（10）对施工现场所有的基础设施，要有防腐措施，提高它们的利用率，降低企业成本，满足工程需要。减少施工机械对环境的污染。
（11）负责安全技术管理，负责组织和实施环境、职业健康安全管理方案。
（12）负责现场文明施工，杜绝安全事故发生，施工不扰民，保证工程顺利进行。
（13）负责按工期要求，编制和落实施工计划，做出劳动力、材料供应、机械配置的安排意见。
（14）制止违章指挥、违章作业、实行安全否决权。
（15）负责对施工方案中的环境、职业健康等措施监督检查、贯彻实施。负责危险源的辩识与控制，现场环境因素的识别及主要环境因素的控制。
（16）负责对施工操作人员进入现场安全教育和技术安全文字交底，并在施工过程中进行监督和指导，以及对安全交底进行签字下达。
（17）负责对现场的安全防护措施检查、验收，对不安全的隐患督促有关人员进行整改和对现场所发生的安全事故进行调查、分析、记录、报告，制定防范措施。
（18）负责项目工程安全评分报表的统计，按期上报。
3、经营开发部管理职责
（1）负责合同管理、工程结算管理和回访、保修服务管理。
（2）负责工程分承包方的合同签定及结算。
（3）负责依据施工图计算工程量、按预算定额分析出用工量、机械设备及
材料用工量，并提供工程量清单。
（4）负责将项目工程施工过程中完成的中间计量提供给建设单位认可。
（5）负责将项目工程不合格品及工程质量事故发生返工、返修费用的计算和核算提供给技术质量部和财务部。
（6）负责项目工程竣工后的结算件的编制。
（7）负责工程过程控制、工期计划、统计管理。
（8）负责按工期要求，编制和落实施工计划。
（9）负责完成施工计划的统计分析，为完成或调整施工计划做好准备。
（10）负责项目工程施工季、月、旬计划的填报及产值进度统计，按期上报有关业务报表。
4、财务核算部管理职责
（1）负责财务出纳（维修赔偿费）、成本核算的管理工作和接受上级财务部门的审计工作。
（2）依据施工方案进行工程成本分析，提出降低成本指标。
（3）负责做好项目工程阶段的成本活动分析，组织开好成本分析会，提出实现成本控制重点与建议。
（4）依据中间计量和工程签证负责工程进度款和工程尾款的收取工作。
（5）负责工程不合格品及发生质量事故造成返工返修的证据收取，进行记帐，并进行质量成本分析。
（6）负责阶段成本核算，完成公司的各类专业核算工作。
5、办公室管理职责
（1）负责质量、环境、职业健康体系管理文件的登记、发放和管理工作及归档移交工作，做好档案管理及印鉴使用登记。做好会务工作和起草文稿。
（2）配合企管办做好“目标、指标分解表”分解工作，负责填报“目标、指标分解表”和收集有关数据。
（3）负责办公区环境因素的识别及重要环境因素的控制。搞好安全文明施工，保障现场环境、办公环境的良好，杜绝食物中毒事件发生，保证职工的人身健康。
（4）认真落实领导交办的工作，负责信访、来访和来宾接待工作，做好行
政后勤工作。负责管理信息、采编、管理工作和办公计算机网络运行管理。
（5）负责劳务供方合同起草及《采购供方管理手册》的管理，负责劳动力的管理和对劳务采购供方的选择、初评、申报，进退场管理。
（6）制定领导及管理层成员资格、制定劳务层人员资格、技能、持证上岗的培训计划和持证上岗的落实。
（7）负责安全保卫、消防、交通安全管理工作和对易燃易爆物品的管理及有毒有害作业场所的检测管理。负责车辆年检工作。
（8）负责管理特殊工种的验证、换证登记管理工作。负责编制《岗位工作人员任职要求》，做好岗位能力考核的管理工作。
第四节、工程施工环境
一、水文、气象条件
路线区位于珠江水系西江流域南盘江地带。属于亚热带季风气候区，冬季主要受北方西伯利亚冷气流的影响，夏季受印度洋孟加拉湾的西南暖湿气和西太平洋的海洋性气候影响，致使该区湿润多雨。路线区多年平均降水量为1370mm，降水量主要集中在汛期（5—10月），占全年85%，其中6—8月份占全年的60%，枯期仅占15%。暴雨一般在5月份开始，主要集中在6—8月，暴雨成因是由于大气环流活跃，一同支流急流北跃，太平洋副热带高压随之北上西伸，低纬度的高空东风带也北进到青藏高原南缘，而本流域地处太平洋副热带高压脊线以南，受东南季风控制，有时亦为西南季风左右，暖湿气流充沛。
工程区兴义气象站多年平均气温为16.5℃,极端最高气温为35。7℃（1958年5月9、10日），极端最低气温为-4.9℃(1991年1月17日)，月平均气温最低为1月，最高为7月。兴义气象站多年平均相对温度为80%，最小相对湿度为4%（1979年2月20日），多雨区相对湿度则较大些。兴义气象站最大风速达20m/s （1969年5月26日），风向为NNE，最多风向以S居多，出现频率达22%。
二、建筑环境条件
桥位区所处河流为马岭河，场地所处地貌类型为中低山河谷地貌，河谷为“U”型谷，本段河水流向为北西至南东径流。桥位区位于河谷顶部，地势相对较高，左岸顶底最大高差约70m，右岸顶底最大高差约73m，地形起伏大。周围无滑坡、崩塌、泥石流等不良地质现象存在。
三、地质勘查成果
1、在顶效方向主桥墩后侧存在深溶槽。
2、拟建桥位区地形简单，桥轴线两侧50米范围未发现滑坡、泥石流等不良地质现象，无活动断层及区域性断裂通过，区域地质稳定性好，适宜建筑。
3、拟建场区地震设防烈度处于6度区，场地卓越周期0.158秒，设计分组为三组，设计基本地震加速度值为0.05g，拟建场地为可进行建筑的一般场地。
4、场区无地下水存在，不必考虑地下水对桥基的腐蚀性。
5、以中风化白云岩作基础持力层，采用墩台明挖基础，采用明挖扩大基础或桩基础。需要注意的是在6号桥台，基础底面必须低于ZK6-9软弱土层，保证无凌空面存在。中风化白云岩容许承载力：fa0=1500Kpa。结构面抗剪强度C=90KPa，Φ=27 。
第五节、工程特点及施工难点
兴义至顶效马岭线位跨马岭河特大桥新建工程ML4拱座基础混凝土方量1884.4m3，ML5拱座基础混凝土方量3009.4m3，均属于大体积混凝土施工，容易产生较高的水化热而使构件开裂，该部位施工是本工程施工的重点和难点。
本工程主拱跨马岭河大峡谷，主拱净跨径为152m，净矢高为30.4m，采用传统碗扣支架施工工艺很难施工，且本桥箱型拱截面尺寸高，如何保证拱圈的施工质量是本工程的又一个控制重点。
第六节、施工总平面布置
一、施工现场平面布置原则
1、既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。
2、沿线布置项目施工基地，形成尽可能多的施工作业面，使施工范围覆盖全面。
3、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将现有场地的作用发挥到最大化。
4、施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。
5、场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。
二、施工现场平面布置
项目部位于桥区北侧，钢木加工区设置于ML7#、ML8#桥区北侧，预制梁场位于ML19#桥台后引路位置；现场临时路从桥头引路接入，从ML19#、ML18#墩位之间转入北侧，沿桥区北侧通向ML5#附近。
桥台北侧设置630KVA变压器一台，通过分配箱接至生活区和施工区。
施工区域存在两道高压走廊，呈十字状分布在施工区域上空。
13
三、预制梁场总布置图
预制梁场平面布置图
预制梁场及临时路平面占地270m*36m，其中主要包括预制空心板梁施工区、存梁区，钢木加工区，预制T梁施工区、存梁区以及架桥机拼装区。
预制梁场设置2台28m—40t龙门吊运梁移梁；3台11m—10t龙门吊，其中1台配合预制板梁的施工，2台配合预制T梁的施工。
14
四、项目临时占地表
第七节、总体施工概述
兴义至顶效马岭线位跨马岭河特大桥新建工程结构形式复杂，施工难度大，本工程施工不但需要雄厚的技术实力，还需要科学严密的施工组织部署。
我公司从中标开始，3日内进驻施工现场一个月之内完成驻地建设，同期施工人员熟悉现场地形地貌，测量人员根据交接桩报告完成导线闭合和高程闭合工作，技术人员和经营人员进行图纸会审并配合业主、监理、设计完成设计交底。
本工程包括主桥施工和引桥施工，主桥施工和引桥施工同时展开。首先进行基础施工，引桥基础包括挖孔桩和承台、主桥基础主要包括拱座基础和拱座。优先进行19#墩位桥台部位桩基的施工，为预制梁场施工做准备。施工引桥基础的同时，进行主桥拱座基础和拱架基础的施工，由于拱座基础施工属于大体积混凝土施工，因此采取布设冷却水管的方式降低混凝土的水化热，严格按照规范进行施工。
由于梁场前后标高落差较大，梁场施工前需对场地进行平整，梁场施工完毕之后、峡谷北侧基础施工期间开始预制T梁和预制板梁的施工，19#桥台后方预留50m架桥机拼装区域，之后依次设置存梁区、预制T梁施工区、钢木加工区和预制板梁施工区，预制场地中间设置一条临时便道，以利于运输施工材料。梁场计划设置两台40T-28m的龙门吊运输预制梁，3台10t-11m小龙门吊配合现场模板的拆装和混凝土的浇筑。缆索吊、拱架、碗扣支架存放区设置在8#—10#墩位西侧，方便现场施工。
主桥拱座施工期间应提前做好缆索吊基础的预埋，待其混凝土强度符合要求之后开始拼装塔架、施工地锚，安装主索系统及跑车、起重系统、牵引系统、扣锁系统、缆风索等，一个月之内组装完成缆索吊装系统并完成拱架的拼装和预压工作。2014年7月下旬开始拱圈的现浇施工，拱圈分阶段分步现浇，两拱脚段根据原有的地形情况采用在硬化的地面上直接拼装碗扣式脚手架，跨峡谷段采用拱架与碗扣支架的组合支撑体系，采用缆索吊装系统运输拱架、支架及模板等，采用地泵对称进行混凝土浇筑。待拱圈混凝土强度符合要求之后采用可调托撑来落架。
2014年9月下旬主拱圈施工完毕，届时将形成主桥下部结构和引桥下部结构同时施工的场面，引桥下部结构从北侧向南侧推进，6月上旬具备上梁条件之

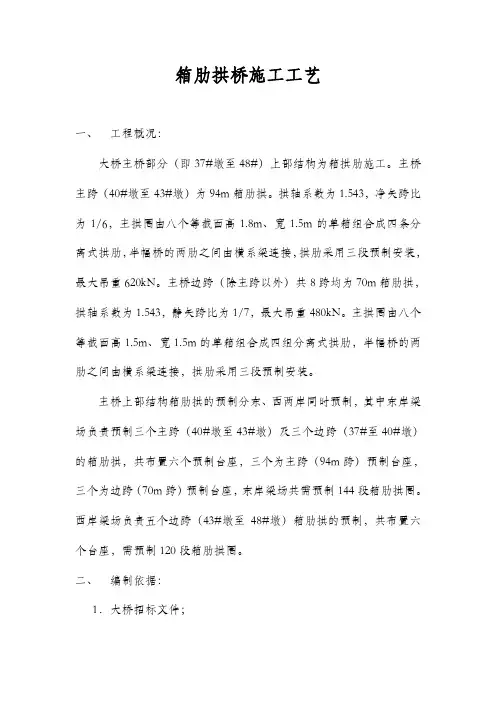

箱肋拱桥施工工艺 一、工程概况： 大桥主桥部分（即37#墩至48#）上部结构为箱拱肋施工。主桥主跨（40#墩至43#墩）为94m箱肋拱。拱轴系数为1.543，净矢跨比为1/6，主拱圈由八个等截面高1.8m、宽1.5m的单箱组合成四条分离式拱肋，半幅桥的两肋之间由横系梁连接，拱肋采用三段预制安装，最大吊重620kN。主桥边跨（除主跨以外）共8跨均为70m箱肋拱，拱轴系数为1.543，静矢跨比为1/7，最大吊重480kN。主拱圈由八个等截面高1.5m、宽1.5m的单箱组合成四组分离式拱肋，半幅桥的两肋之间由横系梁连接，拱肋采用三段预制安装。 主桥上部结构箱肋拱的预制分东、西两岸同时预制，其中东岸梁场负责预制三个主跨（40#墩至43#墩）及三个边跨（37#至40#墩）的箱肋拱，共布置六个预制台座，三个为主跨（94m跨）预制台座，三个为边跨（70m跨）预制台座，东岸梁场共需预制144段箱肋拱圈。西岸梁场负责五个边跨（43#墩至48#墩）箱肋拱的预制，共布置六个台座，需预制120段箱肋拱圈。 二、编制依据： 1．大桥招标文件；
