基础知识No Responses ? 二122011 柴油机自1897年问世以来，经过一个世纪的发展，其技术已经取得了很大进步并更趋完善，在动力机械中已占据极为重要的地位。在船舶动力中也占统治地位。目前，在所有的内河及沿海中、小型船舶中，都采用柴油机作为主机和辅机；在远洋民用船舶中，在2000t以上的船舶中，以柴油机作为主机的船舶占总艘数的98%以上，占总功率的96%以上。 一、柴油机的优点 柴油机能在动力机械以及船舶动力装置中占据极为重要的地位，是因为它具有许多优越的条件。与其它热机相比，它具有如下优点： （1）热效率高。大型低速柴油机的有效效率已达到50％～53％，远远高于其他热机；而且柴油机在全工况范围内的热效率都较其它热机高。热效率高，也就是燃料消耗量小；柴油机又能燃用重油，甚至劣质重油；而且柴油机在停车状态时不需要消耗燃料。故燃料费用低，船舶的续航力大。 （2）功率范围大。柴油机的单机功率自1至80080kW，因此其适应的领域宽广。 （3）机动性好。正常起动只需3～5s，并能很快达到全负荷。有宽广的转速和负荷范围，能适应船舶航行的各种要求，而且操作简便。 （4）尺寸小，重量轻。柴油机不需要锅炉等大型附属设备，使柴油机动力装置的尺寸小、重量轻，特别适合于在交通运输等动力装置中应用。 （5）可直接反转。柴油机可设计成直接反转的换向柴油机，而且倒车性能好，使装置结构简单。 二、柴油机的类型 由于柴油机的应用广泛，因此，为满足各种不同的使用要求，柴油机的类型也就多种多样。根据柴油机的各种不同特点以及不同的分类方法，船舶柴油机大体上有以下类型： （1）按工作循环分类。有四冲程柴油机和二冲程柴油机。 （2）按进气方式分类。有增压柴油机和非增压柴油机。 （3）按曲轴转速分类。有高速、中速和低速柴油机。 高速柴油机：n>1000r/min；中速柴油机：n=300～1000r/min；低速柴油机：n<300r/min。
船舶燃油安全技术说明书（燃料油） 1、产品和企业标识 产品名称：燃料油 企业名称：中国船舶燃料供应广州公司 地址：广州市黄埔区港前路509号 邮政编码：510700 24小时应急电话： 传真： 埃克森美孚香港有限公司：3197-8888 主管机关应急电话：12395 2．成分／组成信息 危险化学名称：燃料油 别名：石油烃 组成物质：由各族烃类和非烃类组成 有害物成份：烷烃、环烷烃和芳香烃、含硫、氧、氮化合物。 3．危险性概述 危险性类别：易燃液体，为有害品。 侵入途径：吸入、经皮肤吸收。 过度暴露危害： 警告：可能存在高毒的H2S气体，参见MSDS的毒理学部分。呼吸刺激、眩晕、恶心、神志不清。长期、反复皮肤接触能引起皮肤刺激或更严重的皮肤病。 注释：本品含有芳香油由高浓度的多环芳香族化合物组成，已证明某些多环芳香族化合物在个人卫生差和长期、反复接触的条件下能引起皮肤癌。某些多环芳香族化合物对试验动物（经皮吸收后）也能产生有害影响，虽然，这些影响主要是对肝脏和造血器官，但也可能影响动物的后代。动物试验也证明，可通过皮肤上清除油防止这些影响。对水生生物体有害，能对水生环境产生长期不利的影响。 4．急救措施 眼睛接触：用水彻底冲洗。若出现刺激，就医。 皮肤接触：擦干皮肤。用无水手动清洁器清洗污染处，接着用肥皂和水彻底冲洗。
脱掉被污染的衣服。工作服重新使用之前应清洗。如果本品已渗入鞋子的内表面，丢弃。 吸入：避免进一步接触。如果出现呼吸刺激、眩晕、恶心或神志不清，立即就医。若呼吸停止，给予口对口的人工呼吸。 食入：就医。如果耽搁了就医，用吐根汁诱吐，接着给1/2到1杯水。如果没有吐根汁，用手指触及喉部诱吐。意识不清者，严禁诱吐或经口给予任何东西。 5、消防措施 燃烧性：易燃。 灭火剂：二氧化碳、泡沫、干粉和雾状水。 灭火方法：用水冷却火场中暴露的容器。如果泄漏物未点燃，用雾状水驱赶蒸气，保护应急人员终止泄漏。使用雾状水冲洗泄漏物（远离暴露物）。防止泄漏物从受控的火场流出或被稀释后排入河流、下水道或饮用水供应系统。 消防人员防护：在密闭区域灭火，消防员必须佩戴自给式呼吸器。 特殊火灾、爆炸特性：本品可燃。 闪点℃：>65℃。 爆炸极限：下限：未制定，上限：未制定。 NFPA危险分级：健康危害：3，可燃性：2，反应性：0。 有害分解产物：氧化氮、氧化硫、一氧化碳。 6．泄漏应急处理 应急程序：按照海事局要求报告泄漏情况。要求立即报告泄漏可能到达的任何水路包，包括断断续续干沽的小溪。将泄漏情况报告海事局，免费电话为：12395。事故泄漏或道路泄漏要通报，电话为：12395。 泄漏处理：用经过阻燃处理的锯屑、硅藻土等吸收。铲起，按照现有的相关法律和法规以及处理时产品的特性，送相应废物处置厂处置。 环境保护：防止进入下水道。 7．操作处置与储存 操作处置注意：接触或经皮吸收有害。避免身体接触。可能存在少量的H2S。保持面部脱离贮罐或槽车罐口。避免吸入气、雾。 储存注意：贮于阴凉处。在贮罐的顶部空间能产生易燃气氛，即使贮存温度低于闪点。监测并保持顶部空间气体浓度低于燃烧极限。确保在填充和排出操作周围区域没
上止点（T.D.C）是活塞在气缸中运动的最上端位置。 下止点（B.D.C）同上理。 行程（S）指活塞上止点到下止点的直线距离，是曲轴曲柄半径的两倍。 缸径（D）气缸内径。 气缸余隙容积（Vc）、气缸工作容积（Vs），气缸总容积（Va）、余隙高度（顶隙）。 柴油机理论循环（混合加热循环）：绝热压缩、定容加热、定压加热、绝热膨胀、定容放热。混合加热循环理论热效率的相关因素：压缩比ε、压力升高比λ、绝热指数k（正相关）、初期膨胀比ρ（负相关）。 实际循环的差异：工质的影响（成分、比热、分子数变化，高温分解）、汽缸壁的传热损失、换气损失（膨胀损失功、泵气功）、燃烧损失（后燃和不完全燃烧）、泄漏损失（0.2%，气阀处可以防止，活塞环处无法避免）、其他损失。 活塞的四个行程：进气行程、压缩行程、膨胀行程和排气行程。 柴油机工作过程：进气、压缩、混合气形成、着火、燃烧与放热、膨胀做功和排气等。 四冲程柴油机的进、排气阀的启闭都不正好在上下止点，开启持续角均大于180°CA（曲轴转角）。气阀定时：进、排气阀在上下止点前后启闭的时刻。 进气提前角、进气滞后角、排气提前角、排气滞后角。 气阀重叠角：同一气缸的进、排气阀在上止点前后同时开启的曲轴转角。（四冲程一定有，增压大于非增压） 机械增压：压气泵由柴油机带动。 废气涡轮增压：废气送入涡轮机中，使涡轮机带动离心式压气机工作。 二冲程柴油机的换气形式：弯流（下到上，再上到下）、直流（直线下而上）。 弯流可分：横流、回流、半回流。直流：排气阀、排气口。 横流：进排气口两侧分布。回流：进排气口同侧，排气口在进气口上面。 半回流：进排气的分布没变，排气管中装有回转控制阀。 排气阀——直流扫气：排气阀的启闭不受活塞运动限制，扫气效果较好。 弯流扫气的气流在缸内的流动路线长（通常大于2S），新废气掺混且存在死角和气流短路现象，因而换气质量较差。横流扫气中，进排气口两侧受热不同，容易变形。但弯流扫气结构简单，方便维修。直流扫气质量好，但是结构复杂，维修较困难。 柴油机类型： 低速柴油机n≤300r/min Vm＜6m/s 中速柴油机300
1．柴油机特性曲线：用曲线形式表现的柴油机性能指标和工作参数随运转工况变化的规律。2．扫气过量空气系数：每一循环中通过扫气口的全部扫气量与进气状态下充满气缸工作容积的理论容气量之比 3．封缸运行：航行时船舶柴油机的一个或一个以上的气缸发生了一时无法排除的故障，所采取的停止有故障气缸运转的措施。 4．12小时功率：柴油机允许连续运行12小时的最大有效功率。 5.有效燃油消耗率：每一千瓦有效功率每小时所消耗的燃油数量。 6．示功图：是气缸内工质压力随气缸容积或曲轴转角变化的图形。 7．燃烧过量空气系数：对于1kg燃料，实际供给的空气量与理论空气需要量之比。 8．敲缸：柴油机在运行中产生有规律性的不正常异音或敲击声的现象。 9．1小时功率：柴油机允许连续运行1小时的最大有效功率。（是超负荷功率，为持续功率的110%。） 10.平均有效压力：柴油机单位气缸工作容积每循环所作的有效功。 11.热机：把热能转换成机械能的动力机械。 12.内燃机：两次能量转化（即第一次燃料的化学能转化成热能，第二次热能转化成机械能）过程在同一机械设备的内部完成的热机。 13.外燃机： 14.柴油机：以柴油或劣质燃料油为燃料，压缩发火的往复式内燃机。 15.上止点：活塞在气缸中运动的最上端位置，也是活塞离曲轴中心线最远的位置。下止点 16.行程：活塞从上止点移动到丅止点间的位移，等于曲轴曲柄半径R的两倍。 17.气缸工作容积：活塞在气缸中从上止点移动到丅止点时扫过的容积。 18.压缩比：气缸总容积与压缩室容积之比值，也称几何压缩比。 19.气阀定时：进排气阀在上.丅止点前启闭的时刻称为气阀定时，通常气阀定时用距相应止点的曲轴转角表示。 20.气阀重叠角：同一气缸在上止点前后进气阀与排气阀同时开启的曲轴转角。（进排气阀相通，依靠废气流动惯性，利用新鲜空气将燃烧室内废气扫出气缸） 21.扫气：二冲程柴油机进气和排气几乎重叠在丅止点前后120-150曲轴转角内同时进行，用新气驱赶废气的过程。 22.直流扫气：气流在缸内的流动方向是自下而上的直线运动。（空气从气缸下部扫气口，沿气缸中心线上行驱赶废气从气缸盖排气阀排出气缸） 23.弯流扫气：扫气空气由下而上，然后由上而下清扫废气。 24.横流扫气：进排气口位于气缸中心线两侧，空气从进气口一侧沿气缸中心线向上，然后再燃烧室部位回转到排气口的另一侧，再沿中心线向下，把废气从排气口清扫出气缸。 25.回流扫气：进排气口在气缸下部同一侧，排气口在进气口上方，进气流沿活塞顶面向对侧的缸壁流动并沿缸壁向上流动，到气缸盖转向下流动，把废气从排气口中清扫出气缸。 26.增压：提高气缸进气压力的方法，使进入气缸的空气密度增加，从而增加喷入气缸的燃油量，提高柴油机平均有效压力和功率。 27.指示指标：以气缸内工作循环示功图为基础确定的一些列指标。只考虑缸内燃烧不完全及传热等方面的热损失，不考虑各运动副件存在的摩擦损失，评定缸内工作循环的完善程度。 28.有效指标：以柴油机输出轴得到的有效功为基础，考虑热损失，也考虑机械损失，是评定柴油机工作性能的最终指标。 29.平均指示压力：一个工作循环中每单位气缸工作容积的指示功。 30.指示功率：柴油机气缸内的工质在单位时间所做的指示功。 31.有效功率：从柴油机曲轴飞轮端传出的功率。
2004 ——2005 学年第二学期考学生姓名班级学号 课程名称船舶柴油机(二)第 1 页共5页共76 题 题目 得分 阅卷人 总分 一.单项选择题(每小题1分, 共70分) 1．不同牌号的重油混舱时产生大量油泥沉淀物的原因是： A.燃油中不同烃的化学反应 B.燃油中添加剂的化学反应 C.燃油的不相容性 D.燃油中机械杂质凝聚产物 2．柴油机润滑系统中，滑油冷却器进出口温度差一般在： A. 8~10℃ B. 10~12℃ C. 10~15℃ D.10~20℃ 3．船用柴油机润滑系统中滑油泵的出口压力在数值上应保证： A. 各轴承连接续油 B. 抬起轴颈 C. 各轴承形成全油膜 D.保护轴颈表面 4．柴油机冷却系统的冷却水，合理的流动路线和调节方法应该是： A. 冷却水自下而上流动，调节进口阀开度大小控制温度 B.冷却水自下而上流动，调节出口阀开度大小控制温度 C.冷却水自上而下流动，调节出口阀开度大小控制温度 D. 冷却水自上而下流动，调节进口阀开度大小控制温度 5．分油机油水分界面向转轴侧移动时，会引起： A. 净化效果变差 B. 水中带油现象 C. 水封不易建立 D. 排渣口跑油 6．分油机停止分油工作后，应置于“空位“的目的是： A. 防止高置水箱的水流失 B. 放去管系中的残油 C. 防止净油倒流 D. A+B+C 7．自动排渣型分油机，其控制阀从停止工况至分油工况的操作顺序为：（1.补偿 2.密封 3.空位 4.开启） A. 3-4-1 B. 3-2-1 C. 2-1-3 D. 3-1-2 8．可能造成分油机跑油的原因是： A. 进油阀开得过猛 B. 油加热温度过高 C. 重力环口径过小 D. 油的粘度过低 9．分油机最佳分离量的确定，应根据____ 。 A. 分离温度 B. 含杂量 C. 分油机类型 D. A+C 10．下列关于冷却水系统管理中，哪一项说法是错误的？ A. 淡水压力应高于海水压力 B.闭式淡水冷却系统中应设置膨胀水箱 C.进港用低位海水阀 D.定期清洗海底阀的海水滤器 11．船用大型低速柴油机的气缸注油器在结构原理上的特点一般为： A. 注油量可调，注油正时可调 B.注油量可调，注油正时不可调 C.注油量，注油正时均不可调 D.注油量可调，注油正时随机 12．自动排渣分油机控制阀在“密封“位置时： A. 工作水经外接管进入滑动阀下方 B.水封水经外接管进入活动底盘下方 C.工作水经内接管进入活动底盘下方 D.工作水经外接管进入活动底盘下方 13．为了保证柴油机经济而可靠地工作，其冷却水出口温度在数值上应：A. 接近允许下限值 B. 取允许限中值 C. 接近允许上限值 D. 按工况不同而异 14．现代大型船用柴油机采用的加压式燃油系统其主要目的是： A. 防止燃油汽化 B. 加速燃油循环 C. 冷却喷油泵柱塞偶件 D. 备用燃油系统 15．燃油系统中滤器堵塞的现象为： A.滤器前燃油压力急剧升高 B. 滤器前后燃油压力差增大 C. 滤器后燃油压力急剧升高 D. 滤器前后压力差变小 16.根据柴油机油品使用要求，燃油与滑油的粘温特性好表示： A．燃油粘度随温度变化大，滑油粘度随温度变化小 B．燃油粘度随温度变化大，滑油粘度随温度变化大 C．燃油粘度随温度变化小，滑油粘度随温度变化小 D．燃油粘度随温度变化小，滑油粘度随温度变化大 注：必须用电脑打印试卷题目，不准用手抄写。 试
精心整理 船舶燃油管理 随着国际燃油价格的大幅上涨，船舶营运区域的扩大，频繁的租船合同的变化，国际公约对安全和防污染方面的严格要求，现今的船上燃油管理工作变得越来越重要。船上燃油的管理工作涉及到船舶的正常营运及效益，涉及到防止环境污染和船舶安全。作为船上燃油管理的一部分，燃油的加装和驳运系统及其操作属于船上关键性系统和操作，有严格的维护保养和操作程序。本文只就船上燃油管理的一些重点问题予以讨论。 一、 常用的燃油品种和国际标准根据国际标准ISO8217，船上目前使用最多的燃油品种是： 轻柴油： DMX ——可作为应急设备的柴油机使用； DMA DMB DMA （E ），DMB 二、 123，45、每个油舱的装油总量可达到80–90%舱容。油舱越大，可用舱容百分比就可略高一些。如2000立方米的深舱，在吃水差不大时，即使加到90%，仍有200立方米的富余舱容。 6、在泵油结束时，有些加油船使用压缩空气吹空加油管路，会引起假油位，造成加油量的计算错误。因此，要待管路吹通完成、油位稳定后才能测量出真实的油位。在加油后期只为一个油舱加油（空舱或存油量较少），其它舱均关闭，这种加油方法有利于其它舱消除假油位，同时也有利于满舱控制。最好能使加油船取消管路吹通，采取放回加油管路中燃油的方法。 7、遇到加油量短少的情况且又不能与加油船协商解决时，要与代理或加油订购方联系解决。需要时做出加油短少的声明（Noteofprotestforbunkeringoperation ），由供油方签收。 8、对于使用燃油化验程序的船舶，要按要求正确取样，及时寄送油样。在没有取得化验合格的结果前，尽可能不使用新加燃油。
【摘要】从船用柴油机的市场、产品、技术等方面介绍了柴油机的现状及发展动向。论述当前国外气缸直径160 mm以上，单机功率大于1000 kW的大功率低速、中速、高速柴油机的总体技术水平、技术发展概况，特别是在提高可靠性、改善其低工况特性、降低其排放和智能柴油机等方面进行阐述，并预测今后的发展趋势。 0 引言 柴油机因其功率范围大、效率高、能耗低、使用维修方便而优于蒸汽机、燃气轮机等，在民用船舶和中小型舰艇推进装置中确立了主导地位。船用柴油机的整体结构及其零部件结构不断改进，特别是电子技术、自动控制技术在柴油机上的应用，使其各项技术指标不断创新，市场上已有一批性能好、油耗低、功率范围大、废气排放符合法定标准、可靠性高的产品。 柴油机相对汽油机的最大优点在于高压缩比。这使最大功率、热效率提高，油耗降低；发动机坚固、耐用，寿命变长。但柴油机缺点在于比功率低于汽油机，对空气利用率低，摩擦损失大。 1 低速柴油机 低速柴油机由于性能优良、可靠性好、使用维护方便、能燃用劣质燃油等优点，已成为大型油船、大型干散货船、大型集装箱船的主要动力。最新型低速柴油机在许多方面趋于一致。即结构方面，采用非冷却式喷油器、可变喷油定时油泵、长尺寸连杆、液压驱动式排气门、单气门直流扫气、定压增压、高效涡轮增压器；性能方面，平均有效压力不断提高，增加活塞平均速度，改进零部件结构，增加强度，保
持原有的低燃油消耗水平，使单缸功率不断增大，使用寿命延长。电子液压控制系统取代传统的机械式的凸轮驱动机构，简化柴油机设计，降低成本，优化运行控制。近年来，其爆发压力从8 MPa上升到16 MPa，燃油消耗率从208g/(kw·h)降至155g/(kw·h)左右。 目前世界船用低速柴油机市场仍被MAN B&W、Wartsila-New Sulzer 和日本三菱重工三大公司垄断，以生产总功率来说，分别约占57％、33％和10％。 MAN B&W公司通过提高气缸平均有效压力和活塞平均速度来提高单缸功率。为使MC系列柴油机的NOx排放量降低，采用提高压缩比和可导致平稳燃烧的喷射系统等措施。 为了在减少NOx排放时不影响燃油消耗率，在设计时应考虑采用增加喷射压力、压缩比、燃烧压力、增压器效率等措施。MAN B&W 6L60MC 型柴油机是世界上第一台正式投入使用的“智能化”主机，其燃油喷射和排气阀控制均通过电子计算机完成，达到了低油耗、NOx低排放的目标。 Wartsila-New Sulzer公司通过重组后，在开发、设计和制造能力方面骤然大增。RTA系列低速柴油机为该公司20世纪80年代开发，至今近20年来该公司通过提高平均有效压力、增加活塞平均速度，探索达到更大功率的可能性。 通过增大行程／缸径比，探索提高推进效率的方法；通过提高最大燃烧压力和可变燃油正时、排气正时，挖掘柴油机热效率潜力；采用新材料，改进零部件的设计，随负荷控制气缸冷却水和气缸润滑油，以
船舶柴油机 第一章 柴油机基本工作原理 第一节 柴油机概述 1.柴油机的优点： ①热效率最高可达到55% ②功率范围广，从0.6kw至47000kw ③机动性好，起动方便，加速性能好，便于使用和管理 2.柴油机的缺点： ①存在振动和噪音 ②工作环境恶劣，高温，高压 第二节 柴油机的基本结构和几何术语 一、柴油机的基本结构 1.固定部件 主要包括机座、机体、气缸盖、气缸套和主轴承等。 2.运动部件 主要包括活塞组件、连杆组件和曲轴飞轮组件等。 3.主要系统 主要有配气系统、燃油系统、冷却系统、润滑系统以及起动、换向和调速等系统。 二、常用几何术语 ⑴上止点：活塞在气缸中运动的最上端位置，即离曲轴中心线最远的位置。 ⑵下止点：活塞在气缸中运动的最下端位置，即离曲轴中心线最近的位置。 ⑶曲柄半径R：曲轴回转中心线到曲柄销中心线的距离。 ⑷冲程S：活塞在上、下止点之间移动的距离。冲程又称行程，它等于曲轴曲柄半径R的两倍，即S=2R。 ⑸缸径D：气缸套的内径。 ⑹压缩室容积：活塞位于上止点时，活塞顶与气缸盖底面之间的气缸容积，又称燃烧室容积。 ⑺气缸工作容积：活塞从上止点移动到下止点所扫过的气缸容积。 ⑻气缸总容积：活塞位于下止点时，活塞顶以上的全部气缸容积，是压缩室容积与气缸工作容积之和。 ⑼压缩比ε：气缸总容积与压缩室容积的比值亦称几何压缩比。 第三节 柴油机的工作原理 一、四冲程柴油机工作原理
⒈四冲程柴油机工作原理 第一冲程——进气冲程 这一冲程的任务是使气缸内充满新鲜空气。活塞由上止点下行，进气阀已打开，由于气缸容积不断增大，缸内压力下降，依靠气缸内外的气压差作用，新鲜空气通过进气阀被吸入气缸。由于受流阻等影响，在进气过程的大部分时间里，气缸内压力低于大气压力，到下止点时，缸内气压的为0.08～0.95Mpa，温度约为30～70℃。为了使柴油机作功更完善，必须在进气过程尽可能多吸入新鲜空气。进气阀开启始点至上上点的曲柄转角叫做进气提前角。下止点到进气阀关闭位置的曲柄转角叫做进气延迟角。 第二冲程——压缩冲程 这一冲程的任务是压缩第一冲程吸入的空气，提高空气的温度与压力，为柴油机燃烧及膨胀作功创造条件。活塞从下止点向上运动，自进气阀关闭开始压缩，一直到活塞到达上止点为止。活塞上行，气缸容积减少，缸内气体压力和温度随之升高，到达压缩终点时，压力增高到 3～6MPa，温度升至 600～700℃（柴油的自燃温度为270℃左右）。 第三冲程——燃烧和膨胀冲程 这一冲程的任务是完成两次能量转换。在活塞到达上止点前，燃油经喷油器以雾状喷入气缸的高温高压空气中，并与其混合，在上止点附近自燃，由于燃油强烈燃烧，使气缸内气体温度迅速上升到1400～1800℃或更高些，压力增加至5～8MPa，甚至15MPa以上。燃烧产生的最高压力称最高爆发压力，用p z表示，最高温度t z表示。高温高压燃气膨胀推动活塞下行作功。在上止点后的某一时刻燃烧基本结束，燃气继续膨胀，到排气阀下止点前开启时膨胀过程结束。 第四冲程——排气冲程 这一冲程的任务是将作功后的废气排出气缸外，为下一循环新鲜空气的进入提供条件。这一阶段，要求废气排得越干净越好，所以与进气阀启闭一样，排气阀也是提前开启，延迟关闭。排气阀开启时，活塞尚在下行，废气靠气缸内外压力差进行自由排气。从排气阀开启到下止点的曲柄转角叫做排气提前角。当活塞从下止点上行时，废气被活塞推出气缸，此时排气过程是在略高于大气压力（约1.05～1.1大气压），且在压力基本不变的情况下进行的。排气阀一直延迟到活塞到达上止点之后才关闭，这样可利用气流的惯性作用，继续排出一些废气。上止点到排气阀关闭位置的曲柄转角叫做排气延迟角。 总结：四冲程柴油机每完成一个工作循环，曲轴要转两转，每个
第一章船舶动力装置系统 现代船舶动力装置，按推进装置的形式，可分为5大类： （1）·柴油机推进动力装置；（2）·汽油机推进动力装置；（3）·燃气轮机推进动力装置；（4）·核动力推进动力装置；（5）·联合动力推进装置。 现代民用船舶中，所采用的动力装置系统绝大多数是柴油机动力装置，因此，本书主要介绍以柴油机为动力装置的船舶，图1－1为船舶柴油机动力装置系统燃油供应系统原理图。 图1－1 柴油机动力装置系统燃油供应系统原理图 柴油机燃油系统包括三大功能系统，分别是输送、日用和净化。 1）油输送系统 燃油输送系统是为了实现船上各燃油舱柜间驳运及注入排出而设计的，所以，系统应包括燃油舱柜、输送泵、通岸接头和相应的管子和阀件。通过管路的正确连接和阀件的正确设置，实现规格书所要求的注入、调拨和溢流等功能。 设计前，要认真阅读规格书和规范的有关章节，落实本系统所涉及的舱柜和设备所要求的输送功能。 设计时，应注意如下几个方面： a.规格书无特殊要求，注入管应直接注入至各储油舱，再通过输送泵送至各日用柜和沉淀柜，各种油类的注入总管应设有安全阀，泄油至溢流舱，泄油管配液流视察器； b.所有用泵注入的燃油舱柜都要有不小于注入管直径的溢流管，溢流至相应的溢流舱或储油舱，具体规定见各船级社规范，溢流管要配液流视察器； c.从日用柜至沉淀柜的溢流，在日用柜哪的管子上都要开透气孔以防止虹吸作用，两柜的连接管处要有液流视察器。 d.装在日用柜和沉淀壁上低于液面的阀，有的船级社规范对其材料有具体的规定，选阀时应予以注意。 e.一般情况下输送系统的介质，温度和压力都是较低的，所以系统的管材选用III级管即可。

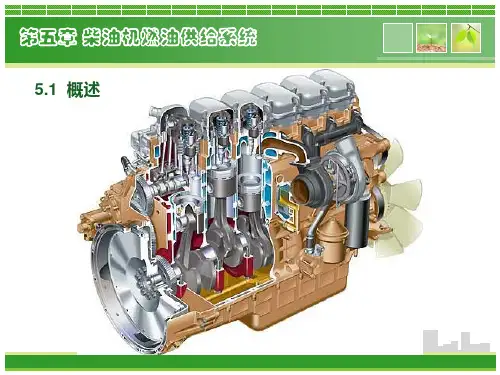

柴油机燃油喷射系统的工作原理及故障诊断 一、柴油机的工作原理 柴油发动机是一种压燃式发动机，压燃式发动机吸入气缸的是纯净的空气，并被压缩到很高的温度，柴油经喷射装置以高压喷入气缸并与高温空气混合着火燃烧，对外作功，从而将化学能转变为机械能。柴油发动机的优点是：燃油消耗低，较低的有害废气排放。柴油发动机有四冲程也有二冲程的，汽车使用的柴油机多为四冲程。 柴油机工作循环（四冲程） 第一冲程活塞由上死点向下运动，将空气经打开的进气门吸入气缸，故而称之为进气冲程； 第二冲程活塞由下死点向上运动，进、排气门关闭，气缸内的空气以14：1—24：1的压缩比被压缩，空气升温至800℃，在压缩行程结束时，喷油器以接近1500巴的压力将柴油喷入气缸。该冲程称之为压缩冲程。 第三冲程在一定的发火延迟后，雾化的燃油与空气混合自行发火燃烧，气缸内空气压力迅速升高，推动活塞下行对外作功。该冲程称之为作功冲程。 第四冲程活塞向上运动，排气门打开，燃烧的废气被子排出气缸。该冲程称之为排气冲程。 二、发动机的构造 发动机由：机体、曲柄连杆机构、配气机构、供给系、冷却系、润滑系、起动系组成。 三、燃油喷射系的工作过程 1、功用：按照柴油机的工作顺利及负荷的新变化，将清洁的柴油定时、定量、定压 并以一定的空间状态雾化喷入燃烧室。 2、组成：由低压油路与高压油路两大部分组成。 低压油路：由燃油箱、滤清器、输油泵、低压油管等组成； 高压油路：由喷油泵、高压油管、喷油器等组成。 3、燃油供给路线：柴油从燃油箱内被吸出，经油管进入输油泵，输油泵以一定的压 力将柴油压送到柴油滤清器，经滤清器过滤后的清洁柴油输入到喷油泵，再经喷
船舶燃油管理 随着国际燃油价格的大幅上涨，船舶营运区域的扩大，频繁的租船合同的变化，国际公约对安全和防污染方面的严格要求，现今的船上燃油管理工作变得越来越重要。船上燃油的管理工作涉及到船舶的正常营运及效益，涉及到防止环境污染和船舶安全。作为船上燃油管理的一部分，燃油的加装和驳运系统及其操作属于船上关键性系统和操作，有严格的维护保养和操作程序。本文只就船上燃油管理的一些重点问题予以讨论。 一、常用的燃油品种和国际标准根据国际标准ISO 8217，船上目前使用最多的燃 油品种是： 轻柴油： DMX ——可作为应急设备的柴油机使用； DMA ——相当于通常所说的MGO； DMB ——相当于通常所说的MDO； DMA和DMB均可用于柴油发电原动机（付机）。 重油： RME-25相当于通常所说的MFO180CST，即1500秒重油； RMG-35相当于通常所说的MFO380CST，即3000秒重油； 以上两种重油一般用于主机、锅炉或付机。也有船舶使用更劣质的重油。在燃油加装申请中要表明燃油规格和数量，此规格要符合租船合同条款中的规定，例如，ISO 8217：2005（E），DMB，120MT；RMG–35，1500MT。在加油开始前，一定要查看加油文件，询问加油船上人员，确认要加燃油的规格、数量与申请的燃油规格、数量一致。 二、燃油的加装 1、严格遵守船舶管理文件中的加油程序。 2、轮机长作为燃油加装和驳运操作的总负责人，要对整个过程进行全面有效的控制。 对可预见到的任何危及安全和造成污染的可能性都要有防范措施，强调过程控制，不能有任何松懈。特别是加油开始、换舱和即将结束时要在现场控制、指挥。轮机长还应对主管轮机员的操作进行核查。 3、主管轮机员是加油现场操作的执行人与组织者，要坚决执行轮机长的指示，有不同 意见要及时提出。操作要仔细认真，行动迅速，每一步操作都要确保到位。加油前和加油后对供油船上存油量的测量要特别重视，这是计算加油量的依据。必须仔细核对油尺（或流量表读数），记录燃油温度，核对吃水差。对于其声明的非货油存量，要逐一确认。查看加油船上舱容表、海关单据。加油船上的燃油存量应与海关单据上表明的数量一致，如有差别，请加油船上人员给予解释。商定油样的取样位置和取样方法，在整个加油过程中要连续滴定取样，混合均匀后装瓶。对取样进行全程监控，油样标签在粘贴到样瓶时才能签署。 4、加油文件的签署要按时进行，不能提前。 5、每个油舱的装油总量可达到80 –90%舱容。油舱越大，可用舱容百分比就可略高 一些。如2000立方米的深舱，在吃水差不大时，即使加到90%，仍有200立方米的富余舱容。 6、在泵油结束时，有些加油船使用压缩空气吹空加油管路，会引起假油位，造成加油 量的计算错误。因此，要待管路吹通完成、油位稳定后才能测量出真实的油位。在加油后期只为一个油舱加油（空舱或存油量较少），其它舱均关闭，这种加油方法有利于其它舱消除假油位，同时也有利于满舱控制。最好能使加油船取消管路吹通，采取放
船用柴油机的现状及发展趋势 船用柴油机被誉为船舶的动力“心脏”，可分为低速、中速、高速柴油机。目前，MAN和W?rtsil?(瓦锡兰)是全球船用柴油机两大品牌，其中MAN是船用低速机龙头，瓦锡兰是船用中速机龙头。 1 低速柴油机 工作原理：通过活塞的两个冲程完成一个工作循环的柴油机称为二冲程柴油机，油机完成一个工作循环曲轴只转一圈，与四冲程柴油机相比，它提高了作功能力，在具体结构及工作原理方面也存在较大差异。 低速柴油机由于性能优良、可靠性好、使用维护方便、能燃用劣质燃油等优点，已成为大型油船、大型干散货船、大型集装箱船的主要动力。最新型低速柴油机在许多方面趋于一致。即结构方面，采用非冷却式喷油器、可变喷油定时油泵、长尺寸连杆、液压驱动式排气门、单气门直流扫气、定压增压、高效涡轮增压器；性能方面，平均有效压力不断提高，增加活塞平均速度，改进零部件结构，增加强度，保持原有的低燃油消耗水平，使单缸功率不断增大，使用寿命延长。电子液压控制系统取代传统的机械式的凸轮驱动机构，简化柴油机设计，降低成本，优化运行控制。近年来，其爆发压力从8 MPa上升到16 MPa，燃油消耗率从208g/(kw·h)降至155g/(kw·h)左右。 目前世界船用低速柴油机市场仍被MAN B&W、Wartsila-New Sulzer和日本三菱重工三大公司垄断，以生产总功率来说，分别约占57％、33％和10％。 MAN B&W公司通过提高气缸平均有效压力和活塞平均速度来提高单缸功率。为使MC系列柴油机的NOx排放量降低，采用提高压缩比和可导致平稳燃烧的喷射系统等措施。 为了在减少NOx排放时不影响燃油消耗率，在设计时应考虑采用增加喷射压力、压缩比、燃烧压力、增压器效率等措施。MAN B&W 6L60MC型柴油机是世界上第一台正式投入使用的“智能化”主机，其燃油喷射和排气阀控制均通过电子计算机完成，达到了低油耗、NOx低排放的目标。 Wartsila-New Sulzer公司通过重组后，在开发、设计和制造能力方面骤然大增。RTA系列低速柴油机为该公司20世纪80年代开发，至今近20年来该公司通过提高平均有效压力、增加活塞平均速度，探索达到更大功率的可能性。 通过增大行程／缸径比，探索提高推进效率的方法；通过提高最大燃烧压力和可变燃油正时、排气正时，挖掘柴油机热效率潜力；采用新材料，改进零部件的设计，随负荷控制气缸冷却水和气缸润滑油，以求提高零部件的工作可靠性，增加柴油机的使用寿命；通过电子控制技术，达到柴油机运行的智能化。该公司
上海国际海事信息与文献网发布时间:2007-03-20 浏览:3123 【摘要】从船用柴油机的市场、产品、技术等方面介绍了柴油机的现状及发展动向。论述当前国外气缸直径160 mm以上，单机功率大于1000 kW的大功率低速、中速、高速柴油机的总体技术水平、技术发展概况，特别是在提高可靠性、改善其低工况特性、降低其排放和智能柴油机等方面进行阐述，并预测今后的发展趋势。 0 引言 柴油机因其功率范围大、效率高、能耗低、使用维修方便而优于蒸汽机、燃气轮机等，在民用船舶和中小型舰艇推进装置中确立了主导地位。船用柴油机的整体结构及其零部件结构不断改进，特别是电子技术、自动控制技术在柴油机上的应用，使其各项技术指标不断创新，市场上已有一批性能好、油耗低、功率范围大、废气排放符合法定标准、可靠性高的产品。 柴油机相对汽油机的最大优点在于高压缩比。这使最大功率、热效率提高，油耗降低；发动机坚固、耐用，寿命变长。但柴油机缺点在于比功率低于汽油机，对空气利用率低，摩擦损失大。 1 低速柴油机 低速柴油机由于性能优良、可靠性好、使用维护方便、能燃用劣质燃油等优点，已成为大型油船、大型干散货船、大型集装箱船的主要动力。最新型低速柴油机在许多方面趋于一致。即结构方面，采用非冷却式喷油器、可变喷油定时油泵、长尺寸连杆、液压驱动式排气门、单气门直流扫气、定压增压、高效涡轮增压器；性能方面，平均有效压力不断提高，增加活塞平均速度，改进零部件结构，增加强度，保持原有的低燃油消耗水平，使单缸功率不断增大，使用寿命延长。电子液压控制系统取代传统的机械式的凸轮驱动机构，简化柴油机设计，降低成本，优化运行控制。近年来，其爆发压力从8 MPa上升到16 MPa，燃油消耗率从208g/(kw·h)降至155g/(kw·h)左右。 目前世界船用低速柴油机市场仍被MAN B&W、Wartsila-New Sulzer和日本三菱重工三大公司垄断，以生产总功率来说，分别约占57％、33％和10％。 MAN B&W公司通过提高气缸平均有效压力和活塞平均速度来提高单缸功率。为使MC系列柴油机的NOx排放量降低，采用提高压缩比和可导致平稳燃烧的喷射系统等措施。 为了在减少NOx排放时不影响燃油消耗率，在设计时应考虑采用增加喷射压力、压缩比、燃烧压力、增压器效率等措施。MAN B&W 6L60MC型柴油机是世界上第一台正式投入使用的“智能化”主机，其燃油喷射和排气阀控制均通过电子计算机完成，达到了低油耗、NOx低排放的目标。 Wartsila-New Sulzer公司通过重组后，在开发、设计和制造能力方面骤然大增。RTA系列低速柴油机为该公司20世纪80年代开发，至今近20年来该公司通过提高平均有效压力、增加活塞平均速度，探索达到更大功率的可能性。 通过增大行程／缸径比，探索提高推进效率的方法；通过提高最大燃烧压力和可变燃油正

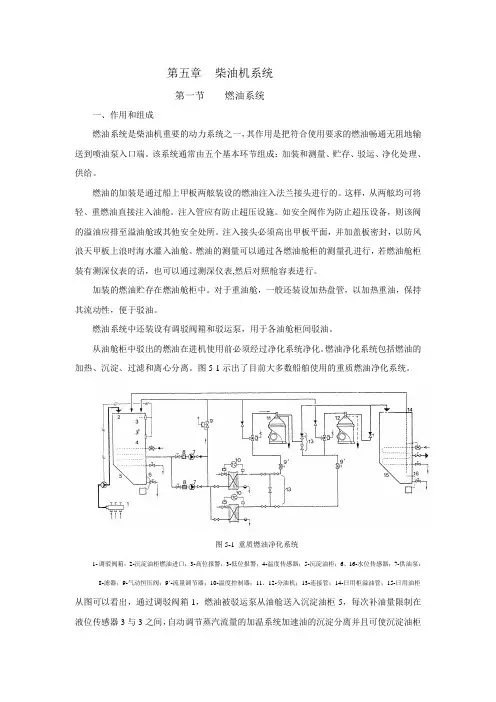

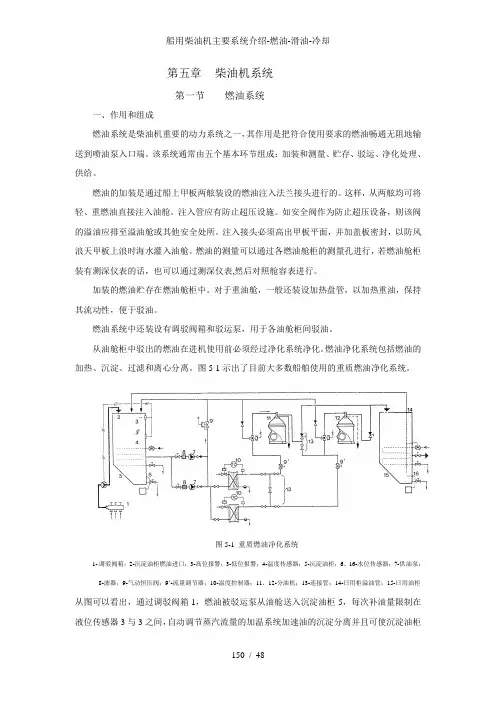

第五章柴油机系统 第一节燃油系统 一、作用和组成 燃油系统是柴油机重要的动力系统之一，其作用是把符合使用要求的燃油畅通无阻地输送到喷油泵入口端。该系统通常由五个基本环节组成：加装和测量、贮存、驳运、净化处理、供给。 燃油的加装是通过船上甲板两舷装设的燃油注入法兰接头进行的。这样，从两舷均可将轻、重燃油直接注入油舱。注入管应有防止超压设施。如安全阀作为防止超压设备，则该阀的溢油应排至溢油舱或其他安全处所。注入接头必须高出甲板平面，并加盖板密封，以防风浪天甲板上浪时海水灌入油舱。燃油的测量可以通过各燃油舱柜的测量孔进行，若燃油舱柜装有测深仪表的话，也可以通过测深仪表,然后对照舱容表进行。 加装的燃油贮存在燃油舱柜中。对于重油舱，一般还装设加热盘管，以加热重油，保持其流动性，便于驳油。 燃油系统中还装设有调驳阀箱和驳运泵，用于各油舱柜间驳油。 从油舱柜中驳出的燃油在进机使用前必须经过净化系统净化。燃油净化系统包括燃油的加热、沉淀、过滤和离心分离。图5-1示出了目前大多数船舶使用的重质燃油净化系统。 图5-1 重质燃油净化系统 1-调驳阀箱；2-沉淀油柜燃油进口；3-高位报警；3-低位报警；4-温度传感器；5-沉淀油柜；6、16-水位传感器；7-供油泵； 8-滤器；9-气动恒压阀；9’-流量调节器；10-温度控制器；11、12-分油机；13-连接管；14-日用柜溢油管；15-日用油柜从图可以看出，通过调驳阀箱1，燃油被驳运泵从油舱送入沉淀油柜5，每次补油量限制在液位传感器3与3之间，自动调节蒸汽流量的加温系统加速油的沉淀分离并且可使沉淀油柜提供给供油泵7的油温变化幅度很小。供油泵后设气动恒压阀9和流量控制阀9’，以确保平稳地向分油机输送燃油，有利于提高净化质量。燃油进入分油机前，通过分油机加热器加温，加热温度由温度控制器10控制，使进入分油机的燃油温度几乎保持恒定。系统设有既能与主分油机串联也能并联的备用分油机，还设有备用供油泵，提高了系统的可靠性。分油机所分的净油进入日用油柜15，日用油柜设溢流管。在船舶正常航行的情况下，分油机的分油量将比柴油机的消耗量大一些，故在吸入口接近日用油柜低部设有溢流管，可使日用油柜低部温度较低、杂质和水含量较多的燃油引回沉淀柜，既实现循环分离提高分离效果，又使分油机起停次数减少，延长分油机使用寿命。沉淀柜和日用柜都设有水位传感器6、16，以提醒及时放残。 燃油经净化后，便可通过燃油供给系统送给船舶柴油机。近年来由于高粘度劣质燃油的
课题一船舶柴油机的基本知识 目的要求： 1．了解船舶柴油机的基本概念及优缺点。 2．掌握柴油机基本结构和主要系统。 3．掌握柴油机主要结构参数。 4．掌握四、二冲程柴油机的工作原理。 5．比较四、二冲程柴油机工作原理与结构上的差别。 6．了解船舶柴油机的基本分类和型号。 重点难点： 1．柴油机与汽油机的区别。 2．进排气重叠角、定时图。 教学时数：4学时 教学方法：多媒体讲授 课外思考题： 1．柴油机与汽油机有哪些区别？ 2．柴油机主要结构组成和作用。 3．压缩比ε意义及对柴油机工作性能有什么影响？ 4．四冲程柴油机各工作过程特征及特点。 5．二、四冲程换气在工作上原理及结构上有什么差别？ 6．四冲程柴油机进、排气为什么都要提前和滞后？气阀重叠角有何作用？
课题一船舶柴油机的基本知识 第一节柴油机的概述及发展趋势 一、柴油机的概述 1．热机 热机是指把热能转换成机械能的动力机械。蒸汽机、蒸汽轮机以及柴油机、汽油机等是热机中较典型的机型。 蒸汽机与蒸汽轮机同属外燃机。在该类机械中，燃烧（燃料的化学能转变成热能）发生在汽缸外部（锅炉），热能转变成机械能发生在汽缸内部。此种机械由于热能需经某中间工质（水蒸气）传递，必然存在热损失，所以它的热效率不高，况且整个动力装置十分笨重。在能源问题十分突出的当前，它无法与内燃机竞争，因而已经在船舶动力装置中消失。 2．内燃机 汽油机、柴油机以及燃气轮机同属内燃机。虽然它们的机械运动形式（往复、回转）不同，但具有相同的工作特点──都是燃料在发动机的气缸内燃烧并直接利用燃料燃烧产生的高温高压燃气在气缸中膨胀作功。从能量转换观点，此类机械能量损失小，具有较高的热效率。另外，在尺寸和重量等方面也具有明显优势，因而在与外燃机竞争中已经取得明显的领先地位。 在内燃机中根据所用燃料不同，可大致分为汽油机、煤气机、柴油机和燃气轮机。它们都具有内燃机的共同特点，但又都具有各自的工作特点。由于这些各自不同的特点使它们在工作原理、工作经济性以及使用范围上均存在一定差异。如汽油机使用挥发性好的汽油做燃料，采用外部混合法（汽油与空气在气缸外部进气管中的汽化器进行混合）形成可燃混合气。缸内燃烧为电点火式（电火花塞点火）。这种工作特点使汽油机不能采用高压缩比，因而限制了汽油机的经济性不能大幅度提高，而且也不允许作为船用发动机使用（汽油的火灾危险性大）。但它广泛应用于运输车辆。 3．柴油机 柴油机是一种压缩发火的往复式内燃机。它使用挥发性较差的柴油或劣质燃料油做燃料。采用内部混合法（燃油与空气的混合发生在气缸内部）形成可燃混合气；缸内燃烧采用压缩式（靠缸内空气压缩形成的高温自行发火）。这种工作特点使柴油机在热机领域内具有最高的热效率（已达到55％左右），而且允许作为船用发动机使用。因而，柴油机在工程界应用十分广泛。尤其在船用发动机中，柴油机已经取得了绝对领先地位。 根据英国劳氏船级社统计，1985年全世界制造的船舶中（2000t以上）以柴油机作为推进装置者占99.89％，而到1987年100％为柴油机船。船用主机经济性、可靠性、寿命是第一位，尺寸、重量是第二位，低速机适用作船用主机，大功率四冲程中速机适用作滚装船和集装箱船，中、高速机适用作发电机组。柴油机通常具有以下突出优点： （1）经济性好。有效热效率可达50％以上，可使用廉价的重油，燃油费用低。 （2）功率范围宽广，单机功率从0.6kW～45600kW，适用的领域广。
柴油机高压共轨电控喷射系统介绍 一、共轨技术 在汽车柴油机中，高速运转使柴油喷射过程的时间只有千分之几秒，实验证明，在喷射过程中高压油管各处的压力是随时间和位置的不同而变化的。由于柴油的可压缩性和高压油管中柴油的压力波动，使实际的喷油状态与喷油泵所规定的柱塞供油规律有较大的差异。油管内的压力波动有时还会在主喷射之后，使高压油管内的压力再次上升，达到令喷油器的针阀开启的压力，将已经关闭的针阀又重新打开产生二次喷油现象，由于二次喷油不可能完全燃烧，于是增加了烟度和碳氢化合物（HC）的排放量，油耗增加。此外，每次喷射循环后高压油管内的残压都会发生变化，随之引起不稳定的喷射，尤其在低转速区域容易产生上述现象，严重时不仅喷油不均匀，而且会发生间歇性不喷射现象。为了解决柴油机这个燃油压力变化的缺陷，现代柴油机采用了一种称"共轨"的技术。 共轨技术是指高压油泵、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式，由高压油泵把高压燃油输送到公共供油管，通过对公共供油管内的油压实现精确控制，使高压油管压力大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速的变化，因此也就减少了传统柴油机的缺陷。ECU控制喷油器的喷油量，喷油量大小取决于燃油轨（公共供油管）压力和电磁阀开启时间的长短。共轨式喷油系统于二十世纪90 年代中后期才正式进入实用化阶段。高压共轨系统可实现在传统喷油系统中无法实现的功能，其优点有： a、共轨系统中的喷油压力柔性可调，对不同工况可确定所需的最佳喷射压力，从而优化柴油机综合性能。 b、可独立地柔性控制喷油正时，配合高的喷射压力（120Mpa～200MPa），可同时控制NOx和微粒（PM）在较小的数值内，以满足排放要求。 c、柔性控制喷油速率变化，实现理想喷油规律，容易实现预喷射和多次喷射，既可降低柴油机NO x，又能保证优良的动力性和经济性。 d、由电磁阀控制喷油，其控制精度较高，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，循环喷油量变动小，各缸供油不均匀可得到改善，从而减轻柴油机的振动和降低排放。 由于高压共轨系统具有以上的优点，现在国内外柴油机的研究机构均投入了很大的精力对其进行研究。比较成熟的系统有：德国BOSCH公司的CR系统、日本电装公司的ECD-U2系统、意大利的FIAT集团的unijet系统、英国的DELPHI DIESEL SYSTEMS公司的LDCR 系统等。 二、高压共轨电控燃油喷射系统及基本单元 高压共轨电控燃油喷射系统主要由电控单元、高压油泵、蓄压器(共轨管)、电控喷油器以及各种传感器等组成。低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨(蓄压器)，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。 1、高压油泵 高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。
