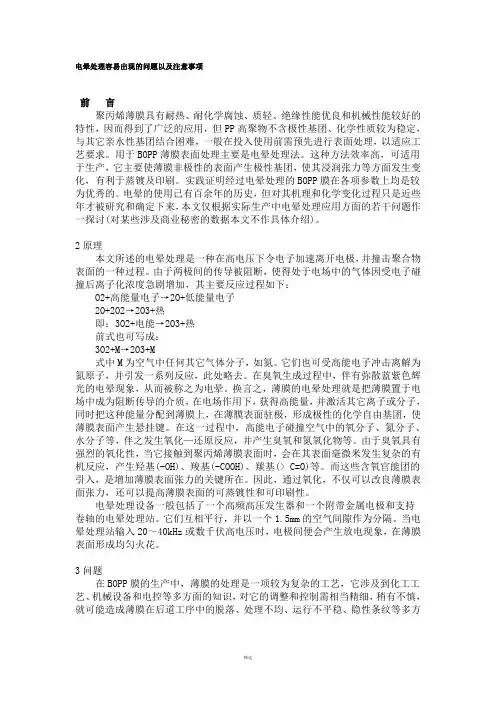

电晕处理容易出现的问题以及注意事项
1原理
本文所述的电晕处理是一种在高电压下令电子加速离开电极，并撞击
聚合物表面的一种过程。由于两极间的传导被阻断，使得处于电场中的气
体因受电子碰撞后离子化浓度急剧增加，其主要反应过程如下：O2+高能量电子→2O+低能量电子
2O+2O2→2O3+热
即：3O2+电能→2O3+热
前式也可写成：
3O2+M→2O3+M
式中M为空气中任何其它气体分子，如氮。它们也可受高能电子冲击离解为氮原子，并引发一系列反应，此处略去。在臭氧生成过程中，伴有
弥散蓝紫色辉光的电晕现象，从而被称之为电晕。换言之，薄膜的电晕处
理就是把薄膜置于电场中成为阻断传导的介质，在电场作用下，获得高能量，并激活其它离子或分子，同时把这种能量分配到薄膜上，在薄膜表面
驻极，形成极性的化学自由基团，使薄膜表面产生悬挂键。在这一过程中，高能电子碰撞空气中的氧分子、氮分子、水分子等，伴之发生氧化—还原
反应，并产生臭氧和氮氧化物等。由于臭氧具有强烈的氧化性，当它接触
到聚丙烯薄膜表面时，会在其表面毫微米发生复杂的有机反应，产生羟基(-OH)、羧基(-COOH)、羰基(> C=O)等。而这些含氧官能团的引入，是增加
薄膜表面张力的关键所在。因此，通过氧化，不仅可以改良薄膜表面张力，
还可以提高薄膜表面的可蒸镀性和可印刷性。
电晕处理设备一般包括了一个高频高压发生器和一个附带金属电极和
支持卷轴的电晕处理站。它们互相平行，并以一个 1.5mm的空气间隙作为分隔。当电晕处理站输入20～40kHz或数千伏高电压时，电极间便会产生放电现象，在薄膜表面形成均匀火花。
2讨论
4.1电晕处理站的设备配置和调整状态
4.1.1理想的电晕处理是电机的作业频率正确，输出电压和电流值适中，放电过程有规律，这样才能得到好的处理效果。
4.1.2电晕处理辊与电极之间的间隙大小必须保持一致，亦即两者之间既要有一定的距离又要相互平行，这样才能使膜表面处的场强相同，产生
均匀的电晕处理。一般二者的间隙在1.5～2.5mm。
4.1.3调整好电晕处理辊与其它牵引辊之间的平行度和电晕处理辊上压辊压力的均匀性，这样才能使膜在运行中平稳，不至于在电晕辊上发生
起皱和斜扯，保持得到均匀的、足够的电晕量。
4.2膜面温度和空气相对湿度对电晕处理的影响
在电晕处理的过程中，膜面温度和空气相对湿度是影响它的两个显著
的变量。
随着空气相对湿度和膜面温度的增大所需电晕处理的时间就越长，也
即薄膜越不容易被电晕处理。这是因为当空气中相对湿度增大时，空气中
水分子的含量增大，而电晕过程中产生的臭氧可溶于水，在常温常压下，
臭氧在水中的溶解度比氧约高13倍，比空气高25倍。由于臭氧浓度的下
降，使含氧官能团在膜面生成及驻极的机会大大减小，从而降低电晕处理的效果。随着膜面温度的增高，使驻极分子的稳定性变差，表面分子迁移的比例增大，不利于膜面的高表面能区域的形成，部分抵消了通过电晕增加薄膜表面张力的作用。但另一方面，根据实际生产中的经验，膜面的温度也并非越低越好。在生产中，电晕处理过程会产生大量的热。为防止膜面温度过高，通常我们采用循环水辊内进行闭式循环，并增加一套加热装置使冷却水保持一定的温度。过低的温度会使膜面的分子在极化和发生化学变化时基本能量不足，也会造成膜面表面张力不足的问题，所以，把电晕处理辊处的膜面温度控制在适当的温度范围内是电晕处理的一个关键问题，这也是我们在长期生产中摸索发现的。
4.3电晕处理中电晕强度和处理时间的控制
在生产中，为了使薄膜表面张力的处理达到某一等级，通常采用的方法是增加电晕处理的强度，在一定界限内，这种方法是行之有效的，当超过这一界限后，即使再增加电晕，也不会使薄膜表面能等级得到提高，这是因为当膜在瞬时进行电晕处理过程中，电极与电晕辊之间的空气量处于一种相对稳定状态，而这相对稳定空气量中的氧气分子含量是一定的，即使提高电极的电压和电流值，也不能激活更多的氧分子，使更多的含氧官能团驻极到薄膜表面，达到提高薄膜表面能的目的。
一般说来，电晕处理的时间越长，表面能也会越高。但是，一方面在固有设备的条件下，延长电晕处理时间，必然会降低生产效率；另一方面，过长的电晕处理时间，会使薄膜表面张力太大，出现脆化现象乃至降解，不利于膜的一次收卷和二次复卷，我们在某单位的设备上就此进行过成功的试验。
4.4电晕处理辊和电极平行
辊面和电极面的不平行会导致电晕处理不均，原因是电晕强度有差异，由下式
电晕强度=P/W．V
式中：P——电晕装置放电功率，W；
W——膜宽，m;
V——膜速，m/min；
从上式看出，电晕强度正比于电晕放电功率，而电晕放电的功率方程式为：
P=4CdVsf［V0-(Cd+Cg/Cd)Vs］
式中：Cd——介电体电容，F；
Cg——放电间隙电容，F；
V0——驱动电压(峰值)，V；
Vs——间隙发火电压(峰值)，V；
f——驱动电压频率，Hz。
由上式显见，间隙大小不一，直接导致单位面积上的放电功率不均，由于各处电晕的差异，最终影响浸润张力的一致性。
4.5膜运行的平稳性
如果膜在运行中，辊筒施加于膜上的张力的不一致，这种差异会发生局部皱折，使该部位在电晕处理时电容量发生变化，最终也会导致浸润张力的不均匀。
除上述辊筒同步有差异外，还有电晕处理辊上的夹辊和电晕处理辊到后扩展辊对膜的扩展，以及辊与辊之间平行度、辊面水平度等，均有可能导致薄膜运行姿态的不够平稳。
4.6薄膜发脆走偏问题
电晕处理中，要有一个度的问题，如果注入功率过大，则会出现水温提得过高，影响到薄膜分子间的次价键力而出现发脆，即影响薄膜的使用，又使卷制电容器时边缘无法卷齐，只得以降低速度来完成卷制任务，从而给电容器的制作工艺造成不利。
4.7废液污染问题
电晕处理过程中，由于两极间施加高压，产生的电子对两极间空气中的分子进行碰撞和激活，产生臭氧及一氧化氮等物质，在一定的温度下，由于它们的亲水性，会与空气中的水分子相结合，产生含有亚硝酸盐、硝酸盐成份的废液，并且随着空气湿度的增加而增加。如果对产生的废液不能及时进行很好的清理，在排出管道或电极罩壳中存留下来，就可能流滴到辊面，并随着辊的转动而造成膜面污染，造成薄膜局部浸润张力降低、附着不牢等，形成产品质量问题。
2. BOPP薄膜电晕处理强度的影响因素
电晕处理器由电极、高电位器及硅橡胶辊组成，当电压通过 2.5MM 的空气间隙时，就会产生连续放电，另外为了排除所产生的臭氧及降温，
用抽风风机把电晕处理器附近的空气往外排走以及在硅橡胶辊内部利用工
艺水冷散热。影响电晕处理效果的因素主要有以下几种：
2.1电极类型
电晕处理的效果与电极的设计有较大关系。设备上采用单电极或双
电极方式在处理效果上有一定的差别，双电极比较于单电极有几方面优点：
1、能产生更高处理值，耗能更低；
2、能减少储存时，表面张力的下降；
3、减少薄膜在电晕处理过程中的受热；
4、减少表面感应的静电。
2.2薄膜温度
BOPP是挤出厚片经激冷后，再经纵、横二个方向拉伸后所制得的薄膜，在进入牵引单元后，通过冷却、切边、测厚、预热等工序，然后再
进行电晕处理。这时薄膜的温度对电晕处理的效果有直接的影响，而薄膜
温度则主要由预热辊的设定温度进行控制，
随着薄膜温度的升高，薄膜的表面处理达因值也同时升高。通过预
热辊的设定温度来调整薄膜的表面处理达因值，是在工艺控制中经常采用
的有效方法之一。
2.3生产线速度
生产线速度是影响电晕处理效果另一重要因素。BOPP薄膜是在极短
的时间内通过高压电极间隙，而使表面达因值得以提高，于高压电极间隙
内停留时间的长短，会影响薄膜的电晕处理效果。
由此可见，电晕处理的电极电压要随着生产线速度的变化要作出相
应的调整，随着生产线速度的增大而增大。
2.4电极排风量
在电晕处理过程中，随着空气离子化，会产生等离子体，其中包含
有电子、氧离子、臭氧等，等离子体会渗透薄膜，破坏其它化学键，激发
自由游离基，与氧气离子起作用成氧化极化基，这些基团会对薄膜的表面
润湿特性产生影响。从另一方面来说，等离子体在薄膜表面的浓度会直接
影响电晕处理的效果。一般而言，电极排风阀门的开启度越大，薄膜的表
面处理达因值会越小；反之，电极排风阀门的开启度越小，薄膜的表面处
理达因值会越大。
2.5 表面材料
BOPP的生产会涉及到不同的材料及添加母料。BOPP可分作热封型
和非热封型两大类，在表层的基本材料中分别是共聚物及均聚物，由于两
者材料本身的差异，在经受同样的电晕处理后，两者表面张力有一定的差
异，一般来说，对于共聚物，如目前国内外常用的SOLVAY KS413、MONTEL
PLZ679、BASEAL EP5C37等，离子体渗透进薄膜的表面效能比均聚物更大，
所以热封型薄膜会更加容易达到更高的处理强度。
此外，在热封型薄膜的配方设计上，通常为了适应包装机器的要求，
需要使用爽滑剂来改善薄膜的摩擦性能，在选择爽滑剂时要尽可能避免使
用硅酮类爽滑剂，这是由于硅酮的表面张力比较低，在常温下约为12达因，与PP的31达因有较大的差距，使用硅酮类爽滑剂会大幅降低BOPP的表面张力值。
抗静电剂对BOPP薄膜电晕处理效果也会有一定的影响。抗静电剂
大多数添加在芯层，其具有迁移性，渗透至表面的抗静电剂会影响薄膜的
表面电晕处理特性，处理强度值会有一定程度的降低。
2.6表面材料
BOPP薄膜在生产后还会发生结构状态的变化，在几天内，聚合物由无定形变化成晶体形，从而影响电晕处理的效果。处理强度会随着时间的
推移先是逐步下降，最后渐渐保持稳定。电晕处理的消减幅度与贮存温度
有关，温度越高，消减幅度越快。
3.电晕处理对薄膜物理特性的影响
电晕处理除了可以改变薄膜的表面达因值外，还会对薄膜的其他物
理性能产生影响，主要包括以下几方面：
3.1摩擦系数
由于电晕处理的原理是薄膜经过有两高压电极产生电子流，使薄膜
表面产生极性，而薄膜处理面与非薄膜处理面相比，位于薄膜芯层的添加
剂（包括抗静电剂及爽滑剂）更加容易通过薄膜处理面渗出。以ABA类型薄膜即内、外两面配方结构相同的薄膜为例，未经电晕处理的薄膜内、外
两面的摩擦系数是一致的，但是在经过电晕处理后，薄膜处理面的摩擦系
数值比非处理面的摩擦系数值低。
从生产到14天后，薄膜芯层的添加剂处于高速的迁移期，处理
面与非处理面的静、动摩擦系数都呈快速下降趋势，14天后数值趋于稳定。由整体上比较，处理面的摩擦系数较非处理面的摩擦系数低。
3.2收缩率
由于电晕处理的过程中会产生一定的热量，因此薄膜的收缩率会有
一定程度的下降。
3.3热封强度
在生产BOPP热封型薄膜时，表层使用的材料为乙烯-丙烯共聚物。如在前面所提及到的，在实际生产上如需达到同样的处理强度，共聚物仅
需要比较低的处理电压值。但需要注意的是，过高的电晕处理值会引发共
聚物间的交联作用，导致热封型薄膜失去热封效能。因此在实际生产热封
型薄膜中，尤其是调节较高电晕处理值时，热封强度是一项必备的检测措
施。
公文处理注意事项讲座 根据公司有关领导安排和一些部门要求，今天在这里和大家就公文处理的一些注意事项进行一个交流。为了能使我们的交流具有侧重点和针对性，我对今年投资公司制作的150多份公文进行了一个回头看，逐份进行了翻阅，对存在的问题进行了收集，结合铁路公文处理办法进行了梳理。按照公文处理的一般流程，现在分十个方面介绍如下，不妥之出请领导和同志们批评指证。 下面涉及的问题实际都是独立存在的问题，每一个小题目都基本能说明一个问题。有些内容为了强调和从不同角度深入说明，会重复或交叉提及，请大家理解。 一、发文稿纸填写 发文稿纸填写似乎很熟悉，很简单，但实际存在的问题不少，问题都是从发文稿纸填写不规范开始的。不少该填写的栏目没有填写。发文部门核稿人和综合部门核稿人主要是检查各项内容是否正确，并不应承担拟稿人剩余的工作。 二、公文格式 主送机关。公文的主要受理机关。应当使用机关全称、规范化简称或者同类型机关统称。 正文。公文的主体，用来表述公文的内容。从发文稿纸开
始书写（包括打印）。不能写此页无正文。 成文日期。署领导签发的日期。拟稿写年月日时，日子可以空着。 附件。公文正文的说明、补充或者参考资料。附件一一列出，不能写“附件1-3”，或“附件1-10”。 抄送机关。除主送机关外需要执行或者知晓公文内容的其他机关。应当使用机关全称、规范化简称或者同类型机关统称。 页码。公文页数顺序号。应当从发文稿纸开始编页码，发文稿纸就是第一页。 文头纸上文字语句与次页文字语句要紧密衔接。 打印稿件，文头纸上要求填写的栏目和所打印的内容要对齐，不要错行，主送就主送，抄送就抄送。 文件总份数如何计算：主送单位数、抄送单位数、存档（1份）、办文部门（1份）之和。 三、拟稿 题目如何构成：“四合一”：由发文单位、关于、事由和文种组成，也可不加发文单位。 正确使用文种（发文种类）。我们公司常用的文种是：通知、通报、函、请示和报告。 如何确定文种：正确确定文件种类的关键是：明确发文目的。

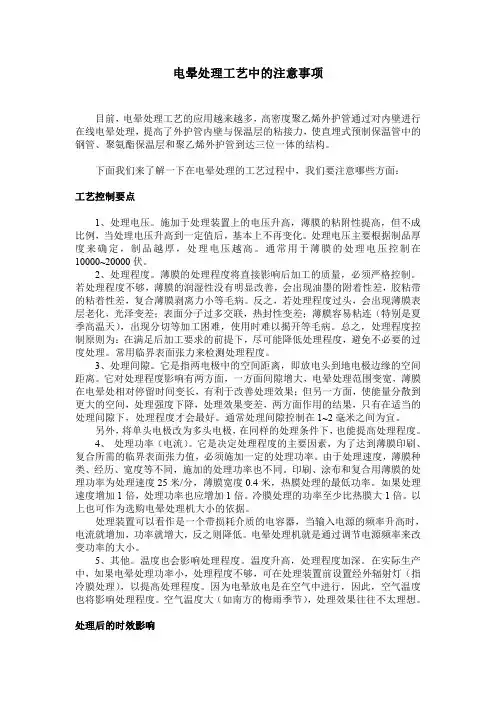

电晕处理工艺中的注意事项 目前，电晕处理工艺的应用越来越多，高密度聚乙烯外护管通过对内壁进行在线电晕处理，提高了外护管内壁与保温层的粘接力，使直埋式预制保温管中的钢管、聚氨酯保温层和聚乙烯外护管到达三位一体的结构。 下面我们来了解一下在电晕处理的工艺过程中，我们要注意哪些方面： 工艺控制要点 1、处理电压。施加于处理装置上的电压升高，薄膜的粘附性提高，但不成比例，当处理电压升高到一定值后，基本上不再变化。处理电压主要根据制品厚度来确定，制品越厚，处理电压越高。通常用于薄膜的处理电压控制在10000~20000伏。 2、处理程度。薄膜的处理程度将直接影响后加工的质量，必须严格控制。若处理程度不够，薄膜的润湿性没有明显改善，会出现油墨的附着性差，胶粘带的粘着性差，复合薄膜剥离力小等毛病。反之，若处理程度过头，会出现薄膜表层老化，光泽变差；表面分子过多交联，热封性变差；薄膜容易粘连（特别是夏季高温天），出现分切等加工困难，使用时难以揭开等毛病。总之，处理程度控制原则为：在满足后加工要求的前提下，尽可能降低处理程度，避免不必要的过度处理。常用临界表面张力来检测处理程度。 3、处理间隙。它是指两电极中的空间距离，即放电头到地电极边缘的空间距离。它对处理程度影响有两方面，一方面间隙增大，电晕处理范围变宽，薄膜在电晕处相对停留时间变长，有利于改善处理效果；但另一方面，使能量分散到更大的空间，处理强度下降，处理效果变差，两方面作用的结果，只有在适当的处理间隙下，处理程度才会最好。通常处理间隙控制在1~2毫米之间为宜。 另外，将单头电极改为多头电极，在同样的处理条件下，也能提高处理程度。 4、处理功率（电流）。它是决定处理程度的主要因素，为了达到薄膜印刷、复合所需的临界表面张力值，必须施加一定的处理功率。由于处理速度，薄膜种类、经历、宽度等不同，施加的处理功率也不同。印刷、涂布和复合用薄膜的处理功率为处理速度25米/分，薄膜宽度0.4米，热膜处理的最低功率。如果处理速度增加1倍，处理功率也应增加1倍。冷膜处理的功率至少比热膜大1倍。以上也可作为选购电晕处理机大小的依据。 处理装置可以看作是一个带损耗介质的电容器，当输入电源的频率升高时，电流就增加，功率就增大，反之则降低。电晕处理机就是通过调节电源频率来改变功率的大小。 5、其他。温度也会影响处理程度。温度升高，处理程度加深。在实际生产中，如果电晕处理功率小，处理程度不够，可在处理装置前设置经外辐射灯（指冷膜处理），以提高处理程度。因为电晕放电是在空气中进行，因此，空气温度也将影响处理程度。空气温度大（如南方的梅雨季节），处理效果往往不太理想。处理后的时效影响
实验操作注意事项 一．使用温度计测量水温（三年级下册） 1.手拿温度计时正确的位置是提环，不要触摸到玻璃泡位置。 2.测量时温度计玻璃泡应放置于液体中间位置，不要碰到容器壁或容器底部。 3.当温度计放置液体中大约一分钟，温度计液柱稳定不再上升时才能读数，读数时温度计 仍放置在液体内，视线应平视，切记不能仰视或俯视。 二、量筒量液体体积。（三年级下） 1.先弄清楚每一小格的单位体积。 2.量筒放置于水平台上，当测量液体较多时应先用烧杯慢慢加液体，当接近要求测量的体积时，再改用滴管慢慢添加，不要一开始就一直用滴管加。 3，读数时视线应与液体的凹处平视。 三、食盐的溶解实验（四年级上） 1、定量的水，加食盐时用药匙慢慢添加，不要一次添加太多，避免食盐过多时无法溶解完。 2、为了加快溶解使用玻璃棒慢慢搅拌，尽量不要碰到容器壁。 四、酒精灯的使用 1.使用时首先揭开灯帽，灯帽应立放在桌面，避免灯帽滚落。点酒精灯只能用火柴点，不能用燃着的酒精灯去点另一盏酒精灯。 2、熄灭酒精灯时不能用嘴吹，只能用灯帽盖灭，当盖灭以后应将灯帽揭开再重新盖一次。3，使用酒精灯加热物体时应使用外焰加热，因为外焰温度最高。 五、天平的使用。（五年级上） 1、准备测量前，用双手托住底座把天平放在水平台上，使用前弄清楚测量的最大值（天平底座标有），标尺上每一小格所表示的质量值。读游码应看游码左侧对的刻度线。 2、准备测量时先取下两边托盘下的橡胶垫，游码放在标尺左端零刻度线处，再调节平衡螺母，使指针指在分度盘的中线处，（如果指针偏向左侧，螺母向右拧：指针偏向右，则螺母向左拧。） 3、测量物体放左盘（如果测量物体是化学药剂类应用纸垫），砝码放右盘。添加砝码遵循先重后轻，不足再用游码补足，直至再次平衡为止。添加砝码时不能用手拿，必须要用镊子夹。 4、物体的质量是砝码加上游码读数。 六、简单电路连接（四年级下） 1.电池盒放电池时，注意分清正负极。 2、连接开关时，开关应是断开状态，当整个电路连接好时才能闭上开关。（使用开关控制电流时，手不能触摸到金属部分） 3、当连接好整个电路时，闭上开关但是小灯泡不亮时，要会找原因。首先检查连接处是否连接好，小灯泡是否是坏的等等。 七、食盐与水的分离实验（四年级上） 1、注意正确使用酒精灯。 2、加热后期为了防止结出食盐晶体飞溅，用玻璃棒不停搅拌。 八、过滤实验（四年级上） 1、三靠：1、漏斗口靠紧烧杯壁。 2、玻璃棒靠紧滤纸最厚处。 3、倒液体时，烧杯口靠紧玻璃棒。 2,、两低：滤纸低于漏斗边缘；液面低于滤纸边缘。 3、一贴：滤纸紧贴漏斗壁。（可以用水打湿）
公文写作的几点注意事项 在日常的公文处理过程中，发现有很多常见错误，在此大致归纳一下，希望引起大家注意。特别说明一下，这里的“公文”不仅包括平常大家所说的“红头文件”，还包括计划、总结等非红头并以单位或部门名义发送的文件。 1．“请示”与“报告” 这是平常最容易混淆的两个文种。请示与报告都是发给上级单位的，但请注意：请示是需要上级审批或批复的，而报告则仅是汇报工作或事项，不需要上级审批或批复，这是它们最根本的区别。“请示”必须一文一事，“报告”中不得夹带请示事项。 我们到政府机关或上级单位去办事的时候，经常听人家说“这个问题你们先打个报告上来吧”，这时候就需要自己判别一下，这个问题需不需要上级审批或批复？如果是需要审批的，那就用“请示”，而不是“报告”。日常工作中错将“请示”写成“报告”的是最常见的公文方面的问题。 2.结构层次序号 在公文写作中错误使用结构层次序号的人也很多，按照《国家行政机关公文处理办法》的规定，正确的使用方法是：第一层为“一、”，第二层为“（一）”，第三层为“1.”，第四层为
“（1）”。 请注意，这里有两个问题，一是序号的选择，二是标题符号的选择。日常写作中，有的人在“一、”之后就用“（1）”，这是不规范的，而象“1）”“①”这样的用法更是不规范的；另外，“一”的后面应跟顿号，“1”的后面应跟点，“（一）”和“（1）”的后面不跟标点符号。我们经常看到的“1、”“一.”“（一）、”“（1）. ”等写法都是错误的，尤其是“1、”“2、”这样的写法是最常见到的。正确的结构层次序号范例如下： 一、2005年工作总结与回顾 （一）行政管理工作 1.公文处理工作 （1）收文工作 3.数字 公文中的数字，除成文日期、部分结构层次序数和在词、词组、惯用语、缩略语、具有修辞色彩语句中作为词素的数字必须使用汉字外，其余均应使用阿拉伯数字。如“3月2日我们……”就不应该写成“三月二日我们……”。而文件最后的成文日期，如“二○○六年三月八日”就不应该写成“2006年3月8日”。这里还要强调一下，年份中的“○”，有人经常以阿拉伯数字“0”或者英文字母“O”来代替，这些写法是错误的。打字时应该在输入法的软件盘区点击鼠标右键，再选择
事业单位考试：事业单位公文处理注意事项 一、发文管理应注意的事项： （一）拟稿 1.公文拟稿要注意用A4纸，WORD页面设置为上3.7、下3.5厘米，左 2.8厘米，右2.6厘米。 2.公文标题用小标宋二号字（不需要加粗）。公文正文用仿宋体三号字。如果文中有标题需要强调，不能用仿宋加粗，而应该用黑体三号字。段落行距为固定值30磅。 3.电子公文不需要落款，成文时间必须要用中文格式。例如：“二○○四年十月十二日”。 4.人名、地名、数字、引文准确，引用公文应当先引标题，后引发文字号，发文字号在文件的标题后用圆括号注明。例如：“《绍兴市国家税务局关于2004年××××工作开展情况的通报》（绍市国税办〔2004〕444号）”。 5.草拟公文结构层次序数，第一层为“一、”、第二层为“（一）”，第三层为“1 .”，第四层为“（1）”。公文中的数字，除成文时间、部分结构层次序数和词、词组、惯用语、缩略语、具有修辞色彩语句中作为词素的数字必须使用汉字外，应当使用阿拉伯数字。 6.公文如有附件，应当在正文之后空一行再空两格、成文时间之前注明附件顺序和名称。并把附件放在附件栏中。例如：“ 附件：1.×××××× 2.×××××××× 3.××××××× ” 7.成文日期以负责人签发的日期为准、联合行文以最后签发机关负责人的签发日期为准。 8.公文标题应当准确简要地概括公文的主要内容并标明公文种类，一般应当标明发文机关。上报的公文，标题中不标发文机关。公文标题中除法规、规章名称加书名号外，一般不用标点符号。 9.转发上级机关的公文，如其标题过长，可以自拟事由摘要转发，但不能以上级机关公文的发文号代替。 10.主送机关指公文的主要受理机关，应当使用全称或者规范化简称、统称。 11.“请示”应当一文一事；一般只写一个主送机关，如需同时送其他机关，应当用抄送形式，但不得同时抄送下级机关。除领导直接交办的事项外，“请示”不得直接送领导者个人。 12.“报告”与“请示”应当严格分开，“报告”中不得夹带请示事项。 13. 抄送多个单位，中间用逗号隔开，结尾用句号。例如：“抄送：×××，××××，××。” （二）审批 1.签批人应当明确签署意见，并写上姓名和审批意见。 2.公文送领导人签发之前，应当由拟稿人所属部门领导初审签名后，送办公室审核。其
电晕处理于BOPP薄膜加工上的应用 下面是电晕原理 摘要：本文主要对电晕处理在BOPP加工上的测试、控制以及对薄膜性能的影响等几方面进探讨。重点讨论了影响电晕处理效果的因素，包括有电极类型、薄膜温度、生产线速度、电极排风量、表面材料和表面材料等几方面。另外就薄膜的摩擦系数、收缩率和热封强度等方面的物理性能与电晕处理的关系进行了探讨。 关键词：BOPP薄膜；电晕处理；测试；控制；薄膜性能 BOPP在应用于食品、挂历、画册、胶粘带等时，往往需要进行印刷、涂层、粘合等操作，由于聚丙烯材料本身的表面张力值相对偏低，仅为31达因，而在应用于上述几方面时，一般要求薄膜单面表面张力强度在38达因以上，因此，在生产BOPP时往往需要对薄膜进行表面处理，提高其表面张力，改善聚合物的粘接性和润湿性，以满足使用的要求。 常用的表面处理方式有两种：一为电晕处理；另一为火焰处理。电晕处理的原理是薄膜经过有高压存在的两电极间，高压使电极间的空气发生电离，使电极间产生电子流，在薄膜表面形成氧化极化基，使薄膜表面产生极性，便于印刷油墨吸附；火焰处理是用特指的喷灯，燃烧一定组成和配比的煤气和空气，形成温度高达2100~2800℃的氧化火焰，来达到在瞬间改变薄膜表面性能的目的，在实际处理过程中，火焰的温度、火焰与薄膜之间的距离和处理时间是影响处理效果的重要因素。在实际应用上，由于电晕处理简便易行，处理效果好，因此在BOPP的设备生产厂家基本上都采用这一方式。以下是对电晕处理在BOPP加工上的测试、控制以及对薄膜性能的影响等几方面进探讨。 1.1 BOPP薄膜电晕处理强度的测定 通常用于BOPP薄膜的表面张力的测试办法是涂液法，其原理是利用甲酰胺和乙二醇乙酯两种液体按不同比例进行混合，得到一系列不同达因值的测试液（见表一），操作时，将测试液涂拭在薄膜表面上，于2秒钟液面破裂的测试液所对应的达因值即表示薄膜电晕处理强度。 作为三层共挤的烟膜，其表层主要成份是具有自粘合的聚丙烯共聚物，目前国内外常用的BOPP热封材料主要有聚丙烯无规二元共聚物（乙烯/丙烯共聚物）如SOWAY KS413、Montel PLZ697、CHISSO XF7511等，无规三元共聚物（丙烯/乙烯/丁烯共聚物）如Solvay KS309、Sumitomo SP89 E-1、Montel EP3C39F以及混合物（三元共聚物与丁烯的混合物）如Schulman IS2739 ，这三种热封材料各具特点，它们对烟膜的热封性能具有不同的影响。
1、精处理在凝结水系统中的主要作用是（处理水中的无机盐）、（有 机物）及（铁的氧化物）。 2、请说明#5机精处理温度测点的位置（前置过滤器入口处）、（高 速混床入口处）。 3、精处理系统主要检测哪些指标（钠）、（硅）、（电导）、（PH值）。 4、三期精处理前置过滤器额定处理流量为（1333T/H）。 5、三期精处理高速混床额定处理流量为（900T/H） 6、三期精处理阴树脂的型号为（001×7）。 7、三期精处理阳树脂的型号为（201×7）。 8、#5精处理再循环泵的动力电源在（0.4KV公用PC E段）。 9、#6精处理再循环泵的动力电源在（0.4KV公用PC F段）。 10、三期精处理冲洗水泵动力电源在（三期0.4KV凝结水精处理MCC 段）。 11、三期精处理反洗水泵动力电源在（三期0.4KV凝结水精处理MCC 段）。 12、#5机精处理电动门电源在（#5机8米层电动门配电箱）。 13、#6机精处理电动门电源在（#5机8米层电动门配电箱）。 14、#5机精处理气动门气源在（#5机仪用气母管取）。 15、三期精处理仪用气储气罐仪用气的用户有（#5、#6机高混树脂 输入、输出）；（三期精处理再生压力排水）。 1、三期精处理气动门气源为三期精处理仪用储气罐来气（错）。 2、三期精处理再生系统气源为三期精处理仪用储气罐来气（对）。
3、三期精处理再生系统气动门气源为三期精处理仪用储气罐来气（错）。 4、三期精处理再循环泵出口为电动门（错） 5、三期精处理高速混床进压缩空气气动门前有一手动门（错） 6、三期精处理树脂均为进口树脂（错） 7、三期精处理再生系统树脂捕捉器排水均排至精处理废水池（错） 8、三期机组排水槽有减温水（对） 9、三期精处理与一、二精处理一样都有大旁路（错） 10、#5、#6机精处理再循环泵电源均在三期0.4KV精处理MCC上带（错） 1、请简述三期精处理系统有哪些联锁保护？ 答：1、前置过滤器入口母管压力不大于4MPA 2、前置过滤器旁路压差不大于300KPA 3、前置过滤器入口压差不大于200KPA 4、前置过滤器入口温度不大于55℃ 5、混床入口混度不大于55℃ 6、混床入口压力不大于4MPA 7、混床旁路压差不大于500KPA 8、混床出口树脂捕捉器压差不大于70KPA 2、请简述三期精处理联锁保护动作后系统有哪些措施变化？ 答：1、前置过滤器入口母管压力大于4MPA；精处理旁路全开，系统解列。
公文处理注意事项 一、发文管理应注意的事项：（一）拟稿 1.公文拟稿要注意用A4纸，WORD页面设置为上3.7、下3.5厘米，左2.8厘米，右2.6厘米。2.公文标题用小标宋二号字（不需要加粗）。公文正文用仿宋体三号字。如果文中有标题需要强调，不能用仿宋加粗，而应该用黑体三号字。段落行距为固定值30磅。3.电子公文不需要落款，成文时间必须要用中文格式。例如：“二○○四年十月十二日”。4.人名、地名、数字、引文准确，引用公文应当先引标题，后引发文字号，发文字号在文件的标题后用圆括号注明。例如：“《绍兴市国家税务局关于2004年××××工作开展情况的通报》（绍市国税办〔2004〕444号）”。5.草拟公文结构层次序数，第一层为“一、”、第二层为“（一）”，第三层为“1 .”，第四层为“（1）”。公文中的数字，除成文时间、部分结构层次序数和词、词组、惯用语、缩略语、具有修辞色彩语句中作为词素的数字必须使用汉字外，应当使用阿拉伯数字。 6.公文如有附件，应当在正文之后空一行再空两格、成文时间之前注明附件顺序和名称。并把附件放在附件栏中。例如：“ 附件：1.×××××× 2.×××××××× 3.××××××× ” 7.成文日期以负责人签发的日期为准、联合行文以最后签发机关负责人的签发日期为准。8.公文标题应当准确简要地概括公文的主要内容并标明公文种类，一般应当标明发文机关。上报的公文，标题中不标发文机关。公文标题中除法规、规章名称加书名号外，一般不用标点符号。9.转发上级机关的公文，如其标题过长，可以自拟事由摘要转发，但不能以上级机关公文的发文号代替。10.主送机关指公文的主要受理机关，应当使用全称或者规范化简称、统称。11.“请示”应当一文一事；一般只写一个主送机关，如需同时送其他机关，应当用抄送形式，但不得同时抄送下级机关。除领导直接交办的事项外，“请示”不得直接送领导者个人。12.“报告”与“请示”应当严格分开，“报告”中不得夹带请示事项。13. 抄送多个单位，中间用逗号隔开，结尾用句号。例如：“抄送：×××，××××，××。” （二）审批1.签批人应当明确签署意见，并写上姓名和审批意见。2.公文送领导人签发之前，应当由拟稿人所属部门领导初审签名后，送办公室审核。其中涉税规范性文件经部门负责人初审后一律先送市局法规处复审，再送办公室审核。办公室核稿时发现未经法规处复审的涉税规范性文件应及时退回拟稿部门。二、普通收文处理1.办公室应及时提出拟办意见。 2.办公室收发人员在分送分管领导要求阅示的同时，应同时分送其他局领导传阅。对局领导处理完毕的文件，收发人员应逐份查阅领导批示，并按领导批示办理。3.承办或牵头承办部门在收到文件后应及时办理，并在文件注办栏内明确处理意见或办理结果，同时签名。阅办文件如有明确办理时限的，按要求办理，如无明确规定的，在五个工作日内办理完毕并向分管局领导汇报。对内容涉及面广，问题较复杂，不能在规定时限内办理完毕的，主办单位应当向上级或者有关方面说明原因。对需向分管局领导汇报后才能办理的，应及时向分管局领导汇报。其他传阅文件一般在二个工作日内阅毕，可以不签名。计算机公文处理中的流程及要点一、收文处理收文登记、收文扫描后进入公文处理系统。拟办。由办公室专人处理，填写拟办意见转交收发人员信箱。批办。局领导阅批文件在个人信箱中处理，在阅批并签名后转回办公室。办公室收发人员根据局领导意见将文件分送有关部门。凡局领导有重要批示内容的文件，文书人员应及时抄送办公室领导，以便加强督查。注办。各部门具体承办人员要根据文件办理要求和局领导批示及时办理。办理结束后应在收文处理签的“注办”栏中填写办理情况和结果，并签名。注办时应注意查看拟办意见和局领导批示意见。各部门负责人要经常对本部门阅办文件的办理情况进行检查，确保文件及时正确办理完毕。二、发文处理拟稿。各科室、单位拟稿人在拟稿时，必须先正确填写“文头纸”栏下的各个项目，标注主题词可使用“自动标引”功能，并根据主题词标引的规定进行调
公文写作的要求及其格式与注意事项 1、发文机关标识规则：①应为全称或规范化简称②联合行 文、主办机关在前面 2、发文字号标识规则：①机关发＋﹝年份﹞＋序号②年份 使用全称③序号不加虚号；不加第字 3、公文标题标识规则：①公文标题三要素：发文机关+关 于事由+文种，位置居中，分割保持词意完整②除法规性文件加书名号外，一般不使用标点符号③“摘由难”：精练语言概括主旨 4、主送机关标识规则：①一般上行文只有一个主送机关② 特殊须联合行文，主送机关要按党政军群顺序 5、成文日期标识规则：①用汉字书写，不能用简称②凡是 0须用全角０而不用半角0 6、公文印章标识规则：①单独行文印章位置要“骑年压月” ②联合行文印章位置：主办机关在前③正文满页，印章 无位置，可通过调整行距、字距解决 7、主题词标识规则：主题词之间空一格，不可用逗号或顿 号（注意：新词的出现及表达用△） 批转性通知知识要点： 1、用好批转、转发、印发三个词 2、正确使用书名号 3、批转公文的文种不能遗漏
4、检查有无多余的介词“关于” 通知的格式： 标题：XXXXXX通知 发文字号：XX字〔XXXX〕X号 主送机关：XXXX、XXXX： 通知缘由：XXXXXXXXXXXXXXXXXXX已经……同意，现转发（批转）给你们，请认真遵照执行。 评价意见：XXXXXXXXXXXXXXXX………… 附件：XXXXXXXXXXXXXX 落款：XXXXXXXXX（章） 签署日期：XX年X月X日 会议通知的格式： 标题：XXXXXXXXX会议通知 发文字号：XX字〔XXXX〕X号 主送机关：XXXX、XXXX： 通知缘由：XXXXXXXXXXXXXXXXXXX 与会事项：一、XXXXX 二、XXXXXXX 三、XXXXXXX 其他事项：XXXXXXXXXXXXXXXXX 结束语：特此通知
多用炉的安全操作及注意事项 注意：所有的设备仅能由经过培训及熟悉设备操作的人员操作 ■供气开始必须的五个条件： 1.后室炉膛温度必须达到或高于750℃ 2.工艺氮气的压力必须达到或高于设定值 3.丙酮的压力必须达到或高于设定值 4.废气点火烧嘴必须点燃 5.后室炉膛压力检测开关的值必须达到或高于设定值 ■打开前门必须具备的条件： 1.调整状态下开前门： a.前门电机的马达保护开关必须合上 b.控制电压必须接通 c.前门火帘必须点燃且被火焰监测器检测到 2.自动状态下开前门： a.前门电机的马达保护开关必须合上 b.控制电压必须接通 c.前室换气时间必须结束 d.中门下限位 e.前门火帘必须点燃且被火焰监测器检测到 ■打开中门必须的条件： 1.中门电机的马达保护开关必须合上 2.前室换气时间必须结束 ■设备正常运行期间注意事项： 1.设备监管人员要每隔5－10分钟对正在运行中的设备进行一次巡视，内容包括： a.甲醇压力保持在0.02Mpa以上，流量维持在2L/h b.丙酮压力保持在0.02Mpa以上，流量维持在3L/h c.工艺氮气压力保持在4KPa以上，流量维持在2.2m3/h d.氨气压力保持在5KPa以上，流量维持在0.2m3/h e.高压氮气压力保持在0.55－0.6Mpa之间 f.液化气出口压力保持在0.04Mpa以上 g.炉压计指示维持在2.5mbar以上 h.废气排放口燃烧正常 i.油泵、搅油器运行正常，无异常声响 j.工艺程序运行正常，并掌握工步运行情况，准确判断料盘所在位置 2.注意观察报警及故障指示灯，一有报警，及时排除，并找到故障原因 3.及时记录炉子运行期间的各种数据，如装出炉时间、装炉量、工艺气流量等 4.用餐时间内，厂内必须留守一人监管设备 5.定期查看液氮储量，保证氮气的储量充足 6.定期给润滑部位加注润滑油 7.保证淬火油的油位在工作温度下始终高于最低油位 ■设备正常停炉（炉温降至室温）期间注意事项： 1.炉内必须无料 2.前门必须完全打开
请示公文写作的注意事项 请示公文写作的注意事项 请示公文是一种下级向上级请求指示、批准的上行文，在社会正常的工作程序和结构中，与其他种类的公文一样，有着自己特殊的功用与意义。尤其在当今特定的历史时期，网络技术带来了人类社会的全面改变与发展，中国社会出现了许多从来不曾遇到的新情况、新问题，社会工作也面对更多政策明确规定以外的情况。请示公文的写作与运用,需要得到更新的认知与重视。在当下实际工作场景中，下级单位遇到超出自己部门职权以外的事务，需要上级批准,或涉及多个部门和地区的事情,需要上级协调，这样的情形已变得日常而频繁。
在新的形势和不断加快的社会节奏中，请示公文的写作与呈报，在量大的同时，必须注意到质的提高。为了让上级机关迅速了解请示的情况、知晓请示的意见、明晰请示者的立场，以便及时答复、批示或批准,需注意在写作中避免以下几种情况的出现： 一、因个性化写作而不遵守规范性 新媒介在人类社会生活中不断出现,写作更趋于个性化。但规范性是所有公文写作必须遵循的共性要求。为了便于工作事务的处理,提高工作效率，顺利完成社会机构间信息的交流与沟通，规范性能删简工作过程中的细枝末节，使有关人员能 将注意力集中到公文的核心部分——规范而格式化的公文内容与形式，帮助加快公务处理的速度。 对请示公文的写作来说，规范主要体现为遵守一定的格式。如按首部——标题及主送单位，正文，尾部——发文机关、日期的前后顺序排列；注意标题
的两种写作格式：由请示单位、请示事由、文种组成,如《×市人民政府关于×××的请示》，或由事由和文种构成,如《关于寒假期间开展帮困活动的请示》；对应社会机构“上下”分层与“左右”平行结构的批准与呈转请示，都应包括理由、内容和结语三个主要部分。而在请示理由部分,注意简要阐述请示的背景或根据，概括请示事项，以“现??报告如下：”作结；请示内容部分包含请示事项、阐明道理或事实等内容；请示结语部分另起一行空两格书写,常用“是否妥当，请批示”、“特此请示，请审批”、“如无不妥，请批转有关单位执行”等语句。这些是任何有意个性化的请示行文，都应该遵守的规范体例。 二、因体现主观性认识而忽略客观性表达 请示毕竟是由围绕单位事务而由人写作的公文，所以其中的主观性必然存在。比如在文字的运用、句式的排列、段落的逻辑、语气的谦恭等，会因人而
电晕处理是一种电击处理，它使承印物的表面具有更高的附着性。其原理是利用高频率高电压在被处理的塑料表面电晕放电(高频交流电压高达5000-15000V／m2)，而产生低温等离子体，使塑料表面产生游离基反应而使聚合物发生交联．表面变粗糙并增加其对极性溶剂的润湿性-这些离子体由电击和渗透进入被印体的表面破坏其分子结构，进而将被处理的表面分子氧化和极化，离子电击侵蚀表面，以致增加承印物表面的附着能力。 国家专利产品电晕放电设备适用于硅橡胶、塑胶和其他材料的表面前处理，目前运用在真空电镀、真空镀膜、溅镀、PVD、物理气相沉积、印刷、移印丝印特印、粘和、涂层等动作前处理，产品如：手机外壳、手机按键、P+R按键、笔记本电脑、汽车灯、汽车内饰件、眼镜片、家用电器、化妆品包装容器、洗涤用品包装容器、各类材质板材和薄膜、纸张、织物、人造革、金属，用于喷漆喷涂印刷前处理。我们承诺杜绝剥落。电晕机就是利用高频高压的电源对所处理的塑料、纸张、编织袋等表面进行处理，增加了处理表面的极性基团，从而有利于涂胶、复合、印刷等工艺要求。 电晕机是干什么用的?主要是用于哪些行业的? 数码型系列薄膜表面电晕处理机，在包装行业俗称电晕机、电子冲击机、电火花机。在学术上被称为介质阻挡放电。 适用范围：处理各种均质薄膜材料。如：塑料薄膜、金属板材、金属薄膜、真空镀铝膜等； 主要用途：印刷、吹膜、复合、涂布、金属膜的电晕处理及均质高分子薄膜材料改性、接枝、聚合等。 电晕机处理会产生静电吗 电晕处理时会产生磁力，高压放电都会有的，从而带有很强的静电， 一般来说：以1米幅宽、厚度0.074mm、线速度100米/分钟的LDPE薄膜过双面电晕为例：所需的电晕功率为1.95kw （要求表面张力为45dyn/cm时），一台30KW的电晕机可以做到、一台2.5KW的电晕机（电晕机的效率是81%-85%左右）同样可以做到，并不存在大机比细机好的问题，但却存在浪费资源与电力损耗问题（无论用电量还是机价，细机会比大机节约好几倍），你愿意用一台合适的设备来作为生产所需还是宁愿浪费资源去买一台大机呢？当然，材料越厚、幅宽越大，线速度越快、所需的电晕机的功率就越大，但有一点请记住：电晕处理只是要对材料作表面处理，通过处理，让材料的表面润湿性和附着性改善而已，材料厚度的增加只会影响电子的穿透能力，使处理效果下降、而增大电晕机的功率或电子输出量，并不能使电晕机的输出电压增加，所以如果因为材料太厚而导致电晕处理效果不理想的话，最好是选择有升压功能或通过测试确定输出电压可符合要求的电晕机、问题就可解决 聚合物的电晕放电处理方法1、引言： a.一般物质存在三态，固态、液态和气态。等离子体状态时物质的第四态，等离子体是1928年由Langmuir命名的，它由 几乎相同的电子密度的带正电荷的颗粒和带负电荷的电子组成，整体式电中性的，获得等子体状态的最简单方式是在气体状 态下诱导放电； b.电晕放电处理是一种等离子体处理，等离子体可大致分为两大类：平衡和非平衡的等离子体，这些非平衡等离子体常用于 化学应用，又称为低温等离子体或冷等离子体，它又可以分为两类：常规低压低温等离子体和大气压下电晕放电，其中前者广泛应用于材料表面的化学改性，特别是在半导体工业和聚合物上； c.流动放电时最广泛制备低温等离子体的应用技术，这种方法的典型实例为CASING（用惰性气体的活性种交联）技术，放 电产生的活性气体物质与待处理的聚合物表面反应并诱发交联，如果样品放置在电极之间，样品的表面将受到高温电子的轰 击和活性气体的攻击，采用的电极类型可分为容量型（电容器）和诱导型（电感线圈），与使用的各种电源（直流电、商用 交流电及高频率）对应； 2、试验结果： a.电晕放电处理的主要优点是不需要真空系统，设备投资比常规低温等离子体装置低很多，因而电晕处理在早期用作改善聚 合物表面的润湿和印刷性能； b.电晕放电处理主要用于聚烯烃的表面处理，如改善聚乙烯的自粘性，此外，在氧或含氧气体的电晕处理中发现形态的变化，表面粗糙度和树枝的大小随处理时间增加，粘接前木材表面经过电晕处理后与聚乙烯或聚苯乙烯的热粘接性能得到改善； c. 电晕放电处理时，要掌握最佳处理程度，过犹不及，另外冷却速率也会影响电晕放电处理的效果； 3、电晕处理机理：为解释电晕放电处理效果已经提出了两种理论：驻极体形成理论和化学变化理论： a.电中性的分子在同一分子中具有正电荷和负电荷，所有分子由于外部影响在材料的表面产生取向，表面存在正电荷或负电
行业资料：________ 设备操作安全注意事项 单位：______________________ 部门：______________________ 日期：______年_____月_____日 第1 页共4 页
设备操作安全注意事项 1.一开机首先起动冰却泵，起动后检查冰却水是否循环正常，保证挤压机油50以下方可正常开机生产； 2.热剪炉加温时，先打开炉门起动循环风机抽空炉内空气。才能关好炉门点燃油枪进行加温，加温时必须半小时检查升温情况，防止设备温控故障造成熔棒； 3.模具上机生产，预先备好当班生产产品的专用垫与通用垫具，无专用垫必须找适合铝材的垫具。不能过大，也不能过小。过大模具易变形，烂模；过小易塞模。影响生产进度。 4.在三温工作准备好时，一定先起动挤压油泵。空机运作2-3次，检查各个动作是否正常，各个电扭是否正常，方可挤压； 5.正常挤压中断前，先检查中断锯滑动柱，锯片牙齿是否完好。各个部位滑滑及辅助工具到位情况。以免设备故障影响操作进度； 6.调直前，先检查电路，油路运作是否正常。钳口以及各个操作电路是否同步正常。注意调好一铺料，人离开要及时关掉电机。防止电机运转时间过长，电机受损与浪费资源； 7.锯切成品时一定要检查锯床润滑降温（乳化油）及喷油系统是否正常工作。防止无油，不喷油损坏锯片。 备注：以上每位操作员工要认真执行，遵守以上的各项事项。 设备操作工安全操作规程 第 2 页共 4 页
1、应认真填写交班记录，并向接班人员做工作运行情况介绍，记录工整清楚，虚构、敷衍、乱涂、乱划者每人次扣20元。 2、交接班时应对设备运行及维护情况、各仪表、电器、导轨、液压润滑等部位进行一次全面检查。 3、在检查中发现问题由交班人负责，接班人协助处理后，各自在交接班记录中签字，交班者方能离开。 4、接班人未到之前，交班者不能离开。 5、如两班制不能当面交接班，交班者应详细填好记录，交班人若发现不符或其他问题时，应向当班领导汇报。 6、设备卫生不进行清扫擦拭，接班人有权拒接。 7、交班记录必须认真填写，一次不填写扣20元。 8、生产部不定期对交班记录进行抽查，并按制度进行考核。设备交接班记录用完后，以旧换新，旧的交公司存放。 9、操作工对设备应做到三好四会五定。 （1）三好：管好、用好、修好。 （2）四会：会使用、会保养、会检查、会排除故障。 （3）五定：定人、定机、定时、定量、定质。 第 3 页共 4 页
1书写公文中的成文日期应使用汉字。 2. 规定用于依照有关法律规定发布行政法规和规章。 3. 以上请示事项当否，请即批复。 4. 命令不属于规定性文件，属于规定性文件的有规定、条例、办法。 5. 由机关领导对发文稿批注核准发出的意见并签署姓名及日期的活动，是发文处理中的签发。 6.公文中的词语应含义确切 7. 公文要选择适宜的行文方式，一般不得越级行文 8. 若需向外国有关部门和人士对我国领导人任职、重大政治活动的祝贺表示答谢亦须选用公告。 9. 规定性文件是兼有行政公文和法律的性质 10.公告在撰写时要求行文郑重、用语规范。对公告中涉及国家、地区、机关要使用通用的规范名称；词语符合现代汉语的局面语言规范；计量单位一律采用中华人民共和国法定计量单位 11. 在公告的总体结构中，有标题、正文、成文时间，没有主送单位 份号适用机密公文、绝密公文公文。 12. 我国法定的公布性文件包括通告、公告。 145. 有领导被领导关系的机关行文时可采用的行文方式有逐级行文、越级行文、多级行文 13. 调查报告作为研究结果的书面材料，它必须以科学分析为手段、以叙述、描写为主、以客观事实为基础 14. 撰写纪要应遵循的要求是要有专人在会议召开时作好会议记录、纪要写成之后，要送会议主持人审核修订 15. 需要在首页标注签发人的公文文种包括请示、报告 16. 下列几组公文，既是行政机关正式公文，又是上行文的是报告、请示、请示、工作报告 17. 收文处理标志所包括的项目有以下收文机关的名称、收文编号、收文时间档号几种 18. 拟写和制作公文、包括会简、审核、签发等 19. 收文登记的主要作用是便于掌握公文运转办理的情况、为查阅公文提供线索和论据、作为公文交接的凭证 20.公文对语句的基本要求是含义明确、清晰、完整、便于准确理解无歧意、句子成分搭配得当 21. 重要公文的签发者应是机关正职领导、主持常务的副职领导 22. 属于收文处理过程的是拟办、批办、注办 23. 文件的特征通常表现在作者、文种、时间、地区等等方面。 24.工作报告的标题应包括的内容是发文机关、针对时间、内容、文种 25. 区别正文各层次的标注方法，常见的有用数量词标示、用小标题标示、用惯
电晕处理工艺 一、工艺路线形式电晕处理的工艺路线大体上有3种形式。第一种形式是在薄膜的生产线上进行，即通常所说的热膜处理。这是最常见的一种形式。这种形式的特点，处理质量好，但一般只适用于当即进行再加工（如印刷、涂布或复合）的薄膜的处理。处理装置设置在薄膜冷却定型段后面、卷取装置之前。 第二种形式是在薄膜的再加工线上进行，即通常所说的冷膜处理。这种形式的处理质量还与薄膜的经历有关。若薄膜生产后存放时间长，析出的添加剂附在薄膜表面增多，处理质量就会变差。选用这种形式还应注意电火花是否会对所使用的溶剂产生着火的可能。处理装置设置在印刷（涂布或复合）装置之前。 第三种形式是上述两种形式的组合，即先在薄膜的生产线上进行处理，然后在薄膜的再加工线上进行第二次处理。它适用第一次处理质量差，或第一次处理后存放时间已长，处理效果已消退许多的薄膜。 二、生产操作电晕处理的操作非常简单，操作过程大体如下：（1）根据薄膜规格调整好处理装置的宽度（有的设备不用调）。（2）按规定走向，穿好薄膜。单面处理只需穿过一对电极；双面处理需要穿过两对电极。需要指出的是，印刷面或涂布面、复合面必须是电晕处理面（即朝放电头那面），若是两次电晕处理，第二次的处理面应是第一次的处理面。（3）待薄膜运行
后，开启电晕处理机电源。（4）调节电位器，对处理装置施加适宜的功率，使处理程度达到规定的要求。（5）卷取后，作好记录。若是单面处理，还应将处理面作好标记。（6）停止生产时，应先关电晕处理机电源。 最后需要特别强调两点：（1）必须在电晕处理机电源关掉的情况下，才能穿薄膜，否则，处理装置上的高压电会灼死人！（2）必须在薄膜运行状态下，才能启用电晕处理机电源，否则，电火花老打在一处，会损坏绝缘层或使薄膜有着火的危险。 三、工艺控制要点 1、处理程度。薄膜的处理程度将直接影响后加工的质量，必须严格控制。若处理程度不够，薄膜的润湿性没有明显改善，会出现油墨的附着性差，胶粘带的粘着性差，复合薄膜剥离力小等毛病。反之，若处理程度过头，会出现薄膜表层老化，光泽变差；表面分子过多交联，热封性变差；薄膜容易粘连（特别是夏季高温天），出现分切等加工困难，使用时难以揭开等毛病。总之，处理程度控制原则为：在满足后加工要求的前提下，尽可能降低处理程度，避免不必要的过度处理。常用临界表面张力来检测处理程度。 2、处理间隙。它是指两电极中的空间距离，即放电头到地电极边缘的空间距离。它对处理程度影响有两方面，一方面间隙增大，电晕处理范围变宽，薄膜在电晕处相对停留时间变长，有利于改善处理效果；但另一方面，使能量分散到更大的空间，处
2019年国家义务教育质量监测 信息上报及抽样系统样本校师生信息上报 操作细则及注意事项 一、注意事项汇总 （一）使用谷歌或者火狐浏览器进行数据上报工作 （二）批量导入功能的使用： ?批量导入功能只能向上级提交一次数据，所以请在提交数据之前，汇总好所有需要批量导入的学生数据。如果已经批量导入过一次并且已保存并提交（批量导入功能会变灰），仍想要使用批量导入功能，可以联系区县，将上报信息审核为不通过，然后在审核不通过页签中，选中数据，全部删除。则批量导入功能可以再次使用。 ?批量导入时，学校名称的填写请保持与系统右上角显示的学校名称一致。 ?批量导入报错时，如果提示模板中某行为空而无法上传，可能是因为复制数据时这些空行带有了格式，所以在excel表格中将不需要的空行删除后重新上传即可。 ?批量导入报错时，如果提示出生日期填报有误，检查日期格式中是否使用了“-”，而不是“—”。
（三）务必检查是否重复上报了数据： 重复上报学生信息会导致学生抽样结果重复，对国家义务教育质量监测工作影响重大。因此上报过程中，学校在上报完成，所有学生信息均通过审核后，务必检查是否存在重复上报了数据的情况。点击“全部”页签，查看系统中已经提交的学生数据是否正确，如存在重复上报数据的情况，及时申请修改并联系区县，按照申请修改的正常流程，删除重复上报的数据。 （四）性别、备注字段填写格式务必按照填表说明准确填写 学生的性别和备注栏会影响样本学生的抽取，对国家义务教育质量监测工作影响重大。务必按照填表说明准确填写。 “性别”：男生填写代码“1”，女生填写代码“2”。学校上报数据时务必仔细检查核对。 “备注”：按照填表说明准确规范填写，填写相应类型的文字说明，不要填写数字代号。 （五）未分校区上报的样本学校处理办法 区县上报学校数据时，如果将两个或多个校区报成一所学校（未按照分校区上报）并且这所学校被抽为样本，且未在规定时间内向监测中心申请处理，那么样本校在上报时，需按照实际情况上报其中人数较多的校区的学生（即视人数较多的校区为样本校）。并且将情况进行说明后，由区县提交加盖公章的文件说明并反馈给监测中心。
凝结水精处理注意事项 1、运行期间所有阀门操作必须再三确认之后方可在上位机上操作，以防止如误 关过滤器进水门或出水门致使凝结水被化学精处理截断流量至零跳机，如误开排气阀或反洗排水阀致使瞬间大量跑水造成排汽装置、除氧器水位低跳机，如停运过滤器未泄压直接开排气阀、反洗排水阀，造成水锤阀门损坏等；2、运行期间，旁路电动阀联锁一定要投入，且发现运行过滤器“进出水水管差 压高”一直存在时，说明过滤器已失效压差超过0.175MPa，此时需将旁路电动阀解除联锁，并设开度100%，后及时汇报专业，以便安排爆膜、铺膜。3、运行期间，取精处理出水水样时需仔细检查精处理有无漏水处、各气源管有 无漏气处，并定期检查各水泵油位是否过低。 4、过滤器投运、停运、爆膜、铺膜程序执行时，与之有关的阀门、泵必须处远 方、自动状态，否则程序不会自己往下走，必须不断按“步进”方可执行（例如进水母管隔离阀处关闭时执行停运程序） 5、爆膜前需将废水池抽至低位，#1过滤器爆膜时间已设定好，#2过滤器因进 水手动阀。进水气动阀漏水严重无法爆膜、铺膜。#1过滤器爆膜前需确认工艺储气罐出气总阀全开、关闭#1过滤器进水手动阀、凝结水进水母管隔离阀（原因是阀门内漏） 6、爆膜时注意废水池水位，并及时排水，当水位过高，易造成爆膜进气时池子 或地沟向外溅水，要防止水溅至电机、柜子上； 7、铺膜时，铺膜注射泵自循环流量要一直存在，一旦无自循环水流即表示注射 泵进料管堵塞或铺膜注射泵进气，此时空气会从自循环管进入铺膜泵入口，造成过滤器进气； 8、铺膜时，液位低于铺膜箱搅拌器上部螺旋桨时必须停搅拌器，否则搅拌产生 的漩涡会使铺膜注射泵频繁进气； 9、铺膜时，要注意观察铺膜箱液位下降速度，一旦不下降（此时往往注射泵自 循环水量无），此时需手动启反洗水泵、开铺膜注射泵进料管冲洗手动阀5-10秒钟，对进料管进行反冲或排气。 10、铺膜中铺膜准备时，程序上水仅上到中位（上位机上显示高位），为防止树脂粉浓度过大造成注射泵进料管堵塞，需手动上水至高位（临近溢流） 精处理过滤器停运、爆膜、铺膜、投运： 1、运行期间发现运行过滤器“进出水管差压高”一直存在时，需将旁路电动阀 解除联锁，并设开度100%，后启动废水提升泵，将废水池打水至低位； 2、开精处理旁路手动门，关过滤器进水手动门，后执行“过滤器停运程序”， 执行至卸压时，点“延迟”，操作人员至就地查看过滤器压力是否降为零；若为零，上位机上再点“延迟”，程序运行完后停其护膜保持泵，上位机上关进水母管隔离阀； 3、点击“过滤器爆膜”，并启动废水提升泵，当爆膜运行至注水3时，仔细观 察排气母管上的液位开关是否动作，当确定动作后，点击“步进”，当运行至注水4时，仔细观察排气母管上的液位开关是否动作，当确定动作后，点击“步进”，其余由程序自动运行； 4、第一次爆膜完毕后，再进行第二次、第三次爆膜，注意事项同第三步； 5、第三次爆膜完毕后，关闭铺膜箱底部排污阀，点击“过滤器铺膜”，当铺膜 准备上水完毕后，一人至零米观察铺膜箱水位及铺膜注射泵自循环水量是否正常，一人将将铺膜箱补水阀置为远方手动并开启、反洗水泵置为远方手动
