振动电机使用说明

振动电机使用说明

一、产品用途及使用范围

YZS系列振动电机产品广泛用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。

海拔高度不超过1000米，环境温度不超过40C，相对湿度不超过90%(温度不超过25C 时)，否则应降低功率使用;主机激振功率和运行电流不超过铭牌数值，否则应降低激振力使用。

二.主体结构及工作原理

振动电机由特制电机外加激振重块组成。当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。

特制电机由特制定子线包和转子轴组成，能承受高频振动;卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至最大调节振动电机的激振力;

振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。

Fm=mrω2

m-偏心块质量

r-偏心块质心回转轴心的距离，即偏心距

ω-电机旋转角度频率

ω=2πn/60

n—振动电机振次

惯性激振力通过振动电机轴承、底脚或法兰，传递给振动机械，就是该振动机械产生的激振力。

三.存放

振动电机应存放在室内，室内空气应干燥，没有不良气体，温度应在露点以上5C，相对湿度不超过50%，电机应保持平放。储存时应对振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮状况。

四.振动电机的安装

振动电机与振动机械连接平面均采用划6.3光洁度加工面，平面度应符合GB1184-79附表1的9级公差要求。底脚安装或法兰安装螺栓强度不得低于8.8级。振动电机必须牢固安装在振动机械上，底脚或法兰螺栓应使用防松装置，紧固时要用力矩板手紧至下列力矩：M12 88Nm M30 1350Nm

M16 200Nm M36 2600Nm

M20 390Nm M42 3600Nm

M24 680Nm

振动电机开始运行20分钟后应该停机检查，用力矩扳手检核底脚或法兰螺栓的紧固程度，如有不足必须按以上要求加紧。再次运行两小时后应重复以上程序，此后两天内每隔二至四个小时重复检核底脚或法兰螺栓坚固程度，之后每隔四至六个星期检查一次。

注意：振动电机安装螺栓的坚固力矩及检核程序对电机的防护非常重要。振动电机的损坏常由安装螺栓坚固不当引起。

五.激振力的调节

振动电机出厂时激振力均调至100%，需海运时(出口)激振力调至0%。使用时按下列步

骤进行调节：

1、放松防护罩紧固螺钉，拆下两端防护罩;

2、外偏心块为可调块，表面装有标明最大激振力百分数的标尺，内偏心块为固定块，均使用紧固螺栓压紧在电机转轴上。转轴两端面上刻有基准线。旋松两侧外偏心块压紧螺栓，两侧外偏心块同向转动，使轴上刻线对准外偏心块上的激振力标尺刻线，调至所需激振力，拧紧外偏心块压紧螺栓，装上防护罩;

注意：除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块百分数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械。

六.连接电源

振动电机的出电缆由于要承受振动，所以应选用重型四芯电缆，在靠近电缆出口处不允许突然弯曲，要有一个大于电缆外径8-9倍的弯曲半径，再将电缆固定到静止不动的机器或框架上。其距离大约为0.6米到0.9米。在固定电缆的卡子处应垫有柔软的绝缘材料，以免磨擦损伤电缆。四芯电缆的接地线，一端与接线盒内的接地螺钉相连接，另一端必须可靠接地。小型号振动电机，机壳上没有接线盒，使用重型三芯电缆直接从电机内部接线。在电机的底脚附近装有接地螺钉，使用时必须可靠接地。

注意：振动电机出线电缆为易损件，常因振动磨擦损伤，导致电机缺相运行，损坏电机。用户应经常检查电缆状况，如有磨损应及时更换同型号电缆。

七.轴承的润滑

激振力大于20-2，20-4，15-6，10-8的振动电机，机壳上备有注油嘴。新新公司振动电机产品所用润滑脂为壳牌石油公司的SHELL ALVANIA R3(3号锂基润滑脂)。振动电机润滑脂的质量及填加量对电机的正常运行有行大关系。

各型振动电机加注润滑脂的份量如下：

电机型号(yzs) 每个注油嘴加注量(g) 时间(h)

20-2,30-2,20-4,30-4,20-6 5-10g 800h

30-6,40-6,20-8 10-15g 800h

50-4,50-6,30-8 15-20g 700h

75-4,75-6,50-8 20-25g 600h

100-4,120-4,100-6,120-6 25-30g 500h

装有注油嘴的振动电机，在开始运行300小时后即加注润滑脂，加注量按上表要求。以后间隔时间及加注量按上表要求。如振动电机工作温度在70C以上，应根据现场情况勤于加油。无注油嘴的振动电机应按规定运行时间将轴承拆卸清洗，更换新的润滑脂。如电机运行温度在70C以下，运行时间为6000小时;如电机运行温度在70C以上，运行时间为4000小时。

注意：当振动电机第一次运行时，有时电机轴承部位温度较高，少量多余的润滑脂将流出，而后电机温升正常。振动电机常因润滑脂质量问题及加注更换不及时而损坏，按规定加注及更换相同型号的润滑脂对于振动电机的正常运行非常重要。

八.轴承的拆卸与安装

振动电机选用重型轴承，均可承载一定的轴向负荷，不论安装方向如何，轴承寿命不受轴向负荷力的影响。

1.折卸轴承

(1) 拆下振动电机两端的防护罩，记录偏心块工作时的激振力百分值，以便在安装时恢复原工作状态;

(2) 将两轴端的轴用挡圈去掉;

(3) 旋松外偏心块紧固螺栓，卸下外偏心块。旋松内偏心块紧固螺栓，卸下内偏心块;

(4) 将轴承压盖从轴承座上卸下，把轴承从轴承座内压出或用合适的螺栓顶出;

(5) 彻底清洗各部件油污。

2.安装轴承振动电机更换新轴承时，必须使用与原型号相同的轴承。

TQLZ系列振动筛使用说明书

一、特性概述 1、用途、应用范围和性能特点 本机适用于粮库、种子公司原粮的初清、制粉、碾米、饲料、化工、食品加工等行业的原料的初清和清理。通过更换不同规格的筛板，可清理小麦、玉米、水稻、油料等诸多品种的物料。 在使用本机时，还可配置垂直吸风分离器，可对物料进行吸风分离，使得轻杂、灰尘得以进一步的清理，且可根据物料中的含杂情况调节，使风选效果达到理想状态。 本机结构简单，运行平稳，清理效果好，产量大，体积小，且能耗低，噪声小，操作使用及维修方便，是理想的清理设备。 2、主要规格和技术参数（见表1） 二、结构及工作过程原理 1、结构（见图1） A、带有两层筛面的筛体 B、进料机构C出料机构 D、机架E振动电机F、垂直吸风道 具体结构性能分述如下： A、筛体 筛体是由普通钢板焊接及用螺栓联接而成。振动电机驱动装置位于

机器中心，抛掷角可在0-45°的范围内调节。筛格由简单的夹紧装置（3）（见图4）固定，筛体由空心的橡胶弹簧支承。 B、进料机构 进料机构以钢板为材料焊接和螺纹联接而成。进料机构在筛格装拆时，必须能向下翻转。 C、出料装置 钢板结构，通过螺栓与筛体联接。 D、机架 带有横梁的钢结构架，横梁能在各种高度安装，以便能在0-12°范围内调节筛面倾角。 E、振动电机 振动电机是筛体作直线振动的动力，是当今常用的结构，结构简单，对振幅、抛掷角的调节提供了方便。 F、垂直吸风道 用户可根据需要选配，垂直吸风道的风门可通过旋转外置手柄至任意角度来满足其实际风道口大小的调节。其轻杂的分离效果可通过风道后板所装的有机玻璃窗口观察到。 2、工作过程原理（见图2） 物料通过进料管（5）进入带有偏心锥形漏斗（6）的进料口，通过布筒（4）进入喂料箱（8）的散料板（9）上，锥形漏斗（6）可以旋转使得物料正确地落在散料板（9）中间，进料箱随着筛体的振动，物料均匀的撒在进料箱底板（11）上，并沿底板流到筛面的整个宽度，若进料在整个进料箱底板上不均匀，调节分料板（7）使喂料达到理想状态。

塔吊电机的操作方式及更换方法-YZS振动电机

塔吊电机的操作方式及更换方法 塔吊又称塔式起重机，是建筑工地上常用的起重设备。以一节一节的接长，好像一个铁塔的形式。主要用来吊钢筋、木楞、脚手管等施工原材料‚是建筑施工中一种必不可少的设备。塔吊电机是塔吊的动力所在‚塔吊电机如何使用以及是否出现故障会直接影响到建筑施工的速度‚所以如何使用塔吊电机，以及在塔吊电机出现故障后要如何进行更换‚那么，下面就为大家介绍一下如何更换塔吊电机： 1.在使用前，应检查各金属结构部件和外观情况完好，空载运转时声音正常，重载试验制动可靠,各安全限位和保护装置齐全完好,动作灵敏可靠，方可作业。 2.操作各控制器时，应依次逐步操作，严禁越挡操作。在变换运转方向时，应将操作手柄归零，待电机停止转动后再换向操作，力求平稳，严禁急开急停。 3.设备在运行中，如发现机械有异常情况，应立即停机检查，待故障排除后方可进行运行。 4.装运重物时，应先离开地面一定距离，检查制动可靠后方可继续进行。 5.严格持证上岗，严禁酒后作业，严禁以行程开关代替停车操作，严禁违章作业和擅离工作岗位或把机器交给他人驾驶。 6.坚持"十"不吊。作业完毕，应断电锁箱，搞好机械的"十字"作业工作。十不吊的内容如下： (1)、六级以上强风不吊 (2)、指挥信号不明不吊 (3)、散装物装得太满或捆扎不牢不吊 (4)、吊物边缘无防护措施不吊

(5)、埋在地下的构件不吊 (6)、超载不吊 (7)、光线阴暗看不清吊物不吊 (8)、安全装置失灵不吊 (9)、吊物上站人不吊 (10)、斜吊不吊 在塔吊电机出现问题时，也可以采取以下几种方法来解决问题： 一、转动抱杆‚使抱杆位于电机上方‚将倒链挂在抱杆前臂的吊环上‚用倒链将电机向上提升‚超过塔吊栏杆高度不小于30厘米。 二、将提升使用的钢丝绳穿过抱杆顶端的定滑轮‚一端卡在损坏电机的吊鼻上‚另一端垂直放到地面。 三、旋转抱壁‚使故障电机转至后壁防护栏杆外侧‚松动倒链‚将吊钩从吊环中摘出。 四、拉紧钢丝‚将钢丝绳另一端与地面备用电机卡紧。 五、为便于电机上下提升‚防止提升时电机摆动‚分别在两个电机上栓两根麻绳‚塔吊后壁、地面分别由一人进行牵引‚将故障电机提升至地面‚备用电机提升至抱杆。 六、旋回抱杆臂‚再用倒链将备用电机缓缓下落至原位置‚进行固定‚完成电机提升。 以上就是塔吊电机的使用方法以及遇到问题时的解决办法，希望可以帮助到大家。

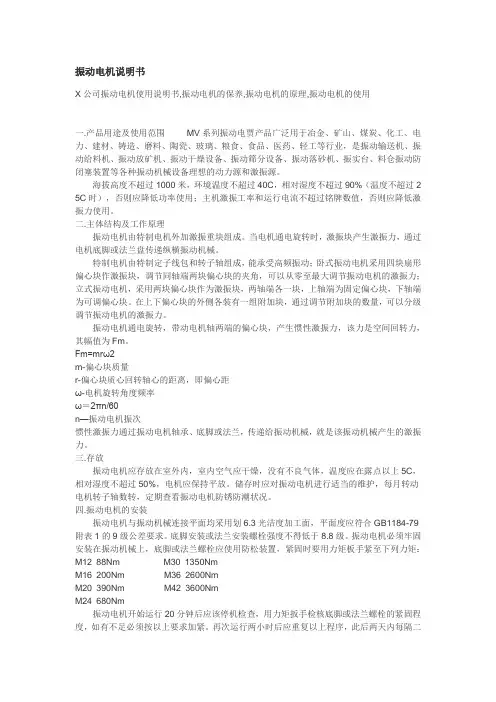

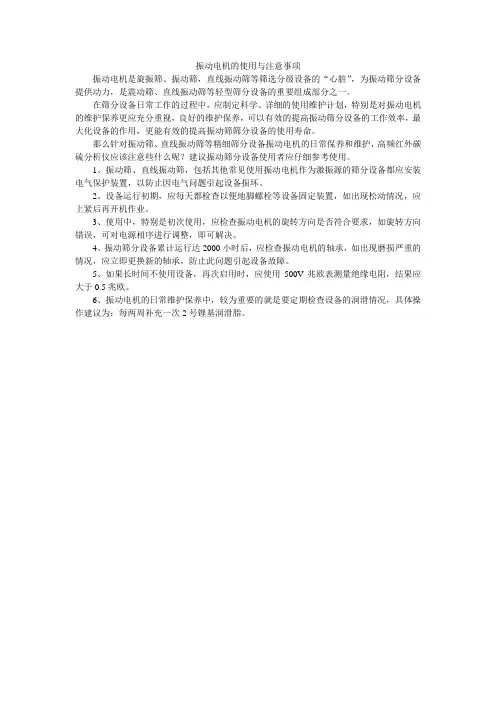

振动电机说明书
