泵的选型原则、依据、操作方式及配套管路和附件的选择
一、泵的选型原则
1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。
对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵：
a、有计量要求时，选用计量泵
b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.
c、扬程很低,流量很大时,可选用轴流泵和混流泵。
d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵）
e、介质含气量75%，流量较小且粘度小于
37.4mm2/s时，可选用旋涡泵。
f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。
二、泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，即液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计院工艺设计中能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的
1.1倍作为最大流量。
如果生产工艺中只给出正常流量，应考虑留有一定的余量。
对于ns>100的大流量低扬程泵，流量余量取5%，对ns<50的小流量高扬和泵，流量余量取10%，50≤ns≤100的泵，流量余量也取5%，对质量低劣和运行条件恶劣的泵，流量余量应取10%。
2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：
化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS （绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
三、泵选型的具体操作根据泵选型原则和选型基本条件，具体操作如下：
1、根据装置的布置、地形条件、水位条件、运转条件，确定选择卧式、立式和其它型式（管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等）的泵。
2、根据液体介质性质，确定清水泵，热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵，或者采用无堵塞泵。
安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。
3、根据流量大小，确定选单吸泵还是双吸泵；根据扬程高低，选单级泵还是多级泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，如选单级泵和多级泵同样都能用时，首先选用单级泵。
4、确定泵的具体型号确定选用什么系列的泵后，就可按最大流量，（在没有最大流量时，通常可取正常流量的
1.1倍作为最大流量），取放大5%—10%余量后的扬程这两个性能的主要参数，在型谱图或者系列特性曲线上确定具体型号。
操作如下：
利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般很少，通常会碰上下列两种情况：
第一种：
交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。
或设法减小管路阻力损失。
第二种：
交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。
选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。
5、泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。
也可反过来以NPSH校改几何安装高度？
6、对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），一定要把以水实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。
7、确定泵的台数和备用率：
对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：
流量很大，一台泵达不到此流量。
对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三台）对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一台泵仍然承担生产上70%的输送。
对需24小时连续不停运转的泵，应备用三台泵，一台运转，一台备用，一台维修。
8、一般情况下，客户可提交其“选泵的基本条件”，由我司给予选型或者推荐更好的泵产品。
如果设计院在设计装置设备时，对泵的型号已经确定，按设计院要求配置。
四、水泵的管路及附件水泵为了完成抽水工作，不仅必须配备动力机，而且还要配备管路及其附件。
管路的种类规格较多，附件也较多。
以离心泵抽水站与套的管路及其附件为例，有底阀、滤阀、进水管、弯管、真空表、压力表、出水管、逆止阀、闸阀及相应的连接法兰、垫片、螺钉、螺母等。
水管可分为进水管和出水管(又称吸水管路和压水管路或扬水管)。
根据管路配套型式和水管材质的不同，可分为橡胶管、铸铁管、无缝钢管、焊接钢管(薄壁钢管)、混凝土管、塑料管(硬塑料管)和涂塑软管等。
水管(指出水管)在机泵配套中占有较大的比重，选用管路时，既要考虑适用性又要考虑经济性。
小型移动式抽水机组，有电地区多数选用小型潜水电泵，无电池区选用柴油机水泵机组。
小型潜水电泵抽水无须选用进水管和底阀滤网，扬程较高时，出水管选用焊接钢管或塑料管；扬程较低时，选用橡胶管、塑料管或涂塑软管，也可以几种管路串联。
柴油机水泵机组(指离心泵和混流泵机组)进水管选用橡胶管和相应配套底阀滤网，自吸离心泵可不用底阀，进水管必须承受一定压力而不变形，否则吸不上水或影响水泵性能。
扬程较高时也水管选用薄壁钢管、铝合金管或塑料管，扬程较低时，可用塑料或涂塑软管。
管路长度视其浇灌田块环境的具体情况而定。
大中型提水机组(固定式排灌站)在确定机泵之前，首先要进行灌溉排水系统的规划设计，选定了机泵之后，要进行水利工程施工，高扬程抽水泵站的进出水管选用焊接钢管，低扬程提水泵站，出水管可因地制宜选用混凝土管。
管路的连接，钢管主要用法兰盘或螺纹连接，100毫米以下的薄壁钢管、铝合金管也可用球形、半球形的快速接头连接，涂塑软管用旋转式快速接头连接。
弯管、底阀滤网、阀门、闸门、真空泵、真空表、压力表等管道附件，都有各自的标准和定型产品，有户根据配套需要，按照规格型号可向有关工厂订货或到市场有关部门选购。
(一)动力机的配套
1、动力机类型选择拖动水泵的动力机械，目前主要是电动机、柴油机和汽油机，其中主要是前两种。
电力排灌的优点是：
使用成本较底，操作容易，运转稳定可靠，可直接连接水泵，维护保养简单，管理方便，在电力充足的地区使用可接省燃油能源，适于大面积排灌，但受电源限制，排灌基本建设投资多；柴油机和汽油机不受电源限制，基本建设投资少，特别是小型柴油机和汽油机在分散的小面积和移动性排灌情况下，具有很明显的实用性和机动灵活性。
但它们的使用成本高，操作技术要求较严，运转不够稳定，维护保养比较复杂，一般需间接连接水泵。
柴油机与汽油机相比较，柴油机与水泵配套较多。
究竟选择哪种动力机械，要视具体情况而定，在水泵说明书上对动力机配套一般都有规定。
2、动力机功率及转速的确定动力机类型确定之后，主要是确定动力机的功率及转速。
一台水泵需要多大功率的动力机配套，一般在水泵铭牌、水泵性能表及使用说明书中均有规定，但要注意虽然动力机的功率要大于水泵轴功率，然而不能把动力机功率选的太大，大机拖小泵，经济上不合算；也不要把功率选小
了，小机拖大泵，这样不仅动力机超载甚至使动力机损坏，而且可能会使水泵流量减小。
动力机与水泵的转速配套，就是动力机在他自己额定转速下工作时，被拖动的水泵也要在它自己的额定转速下工作，若两者额定转速相等、转向也相同时，转速配套就算解决了。
但如果转速不等或转向不同时，就要用改变转速或转向的传动装置来使两者达到相配合的目的。
当两者转速不等时，一般可用改变皮带轮直径的办法来调节。
皮带轮直径与转速有如下关系式。
(
1.01～
1.05)×水泵转速×水泵皮带轮直径动力机皮带轮直径=————————————————————动力机转速×动力机皮带轮直径水泵皮带轮直径=————————————————(
1.01～
1.05)×水泵转速实际上对已选定的水泵和动力机的转速，都可以分别从它们各自的铭牌上或性能表上查出，水泵和动力机其中只要有一个皮带轮的直径可以查出或测量出来，另一个就可按上式计算出来，式中的
1.01～
1.05是考虑皮带在皮带轮上打滑而会降低转速，所取得的打滑系数。
一般情况下，三角皮带取
1.01～
1.02，平皮带取
1.02～
1.0
5。
(二)传动装置的选择动力机与水泵之间的传动方式可分为直接传动和间接传动两种。
1、直接传动就是把水泵与动力机的传动轴通常用联轴器直接连接起来。
联轴器有刚性和弹性连接两种，为了补偿两轴线不对中的偏差，减少运转中的振动，传动平稳和便于安装，一般常采用弹性联轴器。
当水泵与动力机转速相同或接近(相差不大于2%)，且轴线在同一直线上，转向有一致时，最好采用联轴器直接传动。
这种传动方式的优点是：
结构紧凑，运转平稳可靠，传动效率高。
目前用电动机拖动水泵的机组，大都采用联轴器直接传动。
2、间接传动就是水泵与动力机的传动轴不能直联，而是通过中间传动装置直联接并传递动力。
这种中间传动装置主要是用皮带传动和齿轮传动。
齿轮传动虽然传动效益高，但制造成本高、价格贵，仅在大型排灌站使用。
当水泵与动力机转速不同，轴线不在同一直线上(垂直或平行)，转向不一致时，一般均采用皮带间接传动。
皮带间接传动的优点是：
对转速、转向、线轴位置不同的适应性广，传动较平稳，过载时皮带可打滑，不致损坏机件，结构简单，使用维修方便。
但传动效益低，需经常调节皮带长度和更换皮带。
目前用内燃机拖动水泵的机组大都采用皮带间接传动。
皮带传动按所用皮带的种类不同可分为平皮带和三角胶带两种，此外近年来还出现齿带。
平皮带在内燃机拖动水泵机组上应用较多，它的适用范围较广，传动方向可以多变，但传动比较小，皮带易打滑，传动损失大，效率较低。
平皮带的传动方式有开口式传动、交叉传动和半交叉传动三种，开口式传动适用于水泵与电机两轴平行，转向相同、转速不同也可相同的传动；交叉传动适用与两轴平行、转向相反、转速不同也可相同的传动上；半交叉传动适用于两轴相互垂直、转速不同也可相同的传动上。
三角胶带具有梯形断面，装在皮带轮的梯形槽中。
由于三角胶带是胶带的两个侧面与轮槽两侧紧密接触，摩擦力比平皮带大，所以传动比较大，在实际使用中传动效率比平皮带略高，结构紧凑，使用安全平稳。
(三)管路及附件的选配
1、管路的选配管路选配主要是选用合适的管路直径，采用合理的布置方案，以减少管路地扬程损失，节省功率。
为了减慢水在管路中的流速，减少管路的扬程损失，管路直径都比水泵口径略大些。
一般进水管直径应比水泵进口直径大50毫米(2英寸)，出口管直径也应适当加大，至少等于水泵出口管直径。
管路直径扩大后，就应在水泵进、出口连接处配装渐变接管，采用大小头接管(锥形短管)。
水泵进口处的大小头接管是渐细接管，它的特点是具有偏心的接管，安装时，偏心(长半径)朝下，以使上面为水平状态，这一点在订货、保管和发货时要注意，不要搞错。
水泵出口处大小头接管是渐扩管，可以是同心接管。
A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。
因此应从技术和经济的角度综合考虑。
B、排出管及其管接头应考虑所能承受的最大压力。
C、管道布置应尽可能布置成直管，尽量减小管道中的附件和尽量缩小管道长度，必须转弯的时候，弯头的弯曲半径应该是管道直径的3～5倍，角度尽可能大于90℃。
D、泵的排出侧必须装设阀门（球阀或截止阀等）和逆止阀。
阀门用来调节泵的工况点，逆止阀在液体倒流时可防止泵反转，并使泵避免水锤的打击。
（当液体倒流时，会产生巨大的反向压力，使泵损坏）
2、管路附件的选配应贯彻既安全又经济的原则。
也就是说，既能保证机组的正常运行，又要选配最简单的管路附件，以减少扬程损失。
如滤网，在水源清洁无杂物的情况下，可不设置。
底阀，在用真空能够抽气充水或用其它方法充水时，也可不用。
出水管路上如能用拍门代替逆止阀，就尽量用拍门。
除离心泵和混流泵采用闸阀外，进水管路和轴流泵出水管路都不应安装闸阀。
此外进、出水管路都要尽量减少弯管。
对一个排灌站来说，究竟应设置哪些管路附件，应根据具体情况选配。
船舶管路附件选用原则 船舶管路系统的含义及其组成 在船舶动力装置中，船舶管路系统是泛指为专门用途而输送流体（液体或气体）的成套辅助机械（如泵、风机、压气机、分油机等），设备（如热交换器、箱柜、过滤器、空气瓶等），检测仪表和管路（管子及其附件）的总称，简称管系。 船舶管路系统按用途分为两大类：为推进装置服务的管系称为动力管系，以保证推进装置正常工作；为全船服务的管系称为船舶管系，以保证jian船的生命力、安全航行以及船员和旅客的正常生活和工作。 船舶管系是造船生产设计的一个重要部分，它有许多部件组成。一根成品管要经几道工序形成---------管子下料，管附件组装，焊接，泵压（水，气）交验，管子表面处理。所以在选用管附件应按原则工艺的要求，保证设备使用，船舶安全。 根据建造船只类型，用途的不同，船东提出条件要求，所以船舶管附件都应按标准件选用。在特殊情况下，除标准外，可采非标准件设计（JNS厂标）。 GB---------国际标准 CB-------- 国内标准，基本用国际标准代替
CBM-------部标 JB-----------军标 船舶管路基本附件1.管子，.2弯头，3.法兰，4.螺纹接头，5.阀件，6.密封垫片，7.管支架，8.连接套管，9.螺栓九大类。常用的材质有：钢（20＃，45＃），铜（黄铜，紫铜），不锈钢（316L1Cr18Ni9Ti），铜铁镍合金(B10) 一..管子选用 常用管子有：20＃无缝钢管（20＃镀锌无缝钢管，20＃镀塑无缝钢管，镀锌，镀塑“镀塑成本大”的功能是一样，主要是防止海水的侵蚀，延长管子的使用寿命），紫铜管，黄铜管，不锈钢管(316L,1Cr18NI9TI,HDR)， 铜铁镍合金管（B10）等。 常用管子规格：
水泵选型的原则与步骤 第一节选用原则 泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门，在国民经济中占有重要的地位。据79 年统计，我国泵产量达125.6万台。泵的电能消耗占全国电能消耗的21%以上。因此大力降低泵有能源消耗，对节约能源具用十分重大的意义。 目前在国民经济各个领域中，由于选型不合理，许多的泵处于不合理运行状况，运行效率低，浪费了大量能源。有的泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。由此可见，合理选泵对节约能源同样具有重要意义。 所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。具体来说，有以下几个方面： ●必须满足使用流量和扬程的要求，即要求泵的运行工况点（装置特性曲线与泵的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。 ●所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。 ●具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。 ●按所选水泵建泵站，工程投资少，运行费用低。 第二节选型步骤 一、列出基本数据： 1、介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。 2、介质中所含固体的颗粒直径、含量多少。 3、介质温度：（℃） 4、所需要的流量 一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。 5、压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。 6、管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。 如果需要的话还应作出装置特性曲线。 在设计布置管道时，应注意如下事项： A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。因此应从技术和经济的角度综合考虑。 B、排出管及其管接头应考虑所能承受的最大压力。 C、管道布置应尽可能布置成直管，尽量减小管道中的附件和尽量缩小管道长度，必须转弯的时候，弯头的弯曲半径应该是管道直径的3～5倍，角度尽可能大于90℃。 D、泵的排出侧必须装设阀门（球阀或截止阀等）和逆止阀。阀门用来调节泵的工况点，逆止阀在液体倒流时可防止泵反转，并使泵避免水锤的打击。（当液体倒流时，会产生巨大的反向压力，使泵损坏） 二、确定流量扬程 流量的确定 a、如果生产工艺中已给出最小、正常、最大流量，应按最大流量考虑。 b、如果生产工艺中只给出正常流量，应考虑留有一定的余量。 对于ns>100的大流量低扬程泵，流量余量取5%，对ns<50的小流量高扬程泵，流量余量取10%，50≤ns≤100的泵，流量余量也取5%，对质量低劣和运行条件恶劣的泵，流量余量应取10%。 c、如果基本数据只给重量流量，应换算成体积流量。
泵的选型原则、依据、操作方式及配套管路和附件的选择 一、泵的选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： a、有计量要求时，选用计量泵 b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵） e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、泵的选型依据 泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，即液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能 力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大
1. 所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。具体来说，有以下几个方面：l 具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。 按所选水泵建泵站，工程投资少，运行费用低。 2. 选型步骤 a. 列出基本数据： 介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。 介质中所含因体的颗粒直径、含量多少。 介质温度：（℃） 所需要的流量 一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。 压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。 管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。如果需要的话还应作出装置特性曲线。 在设计布置管道时，应注意如下事项：A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。因此应从技术和经济的角度综合考虑。排出管及其管接头应考虑所能承受的最大压力。C、管道布置应尽可能布置成直管，尽量减小管道中的附件和尽量缩小管道长度，必须转弯的时候，弯头的弯曲半径应该是管道直径的3~5倍，角度尽可能大于90℃。D、泵的排出侧必须装设阀门（球阀或截止阀等）和逆止阀。阀门用来调节泵的工况点，逆止阀在液体倒流时可防止泵反转，并使泵避免水锤的打击。（当液体倒流时，会产生巨大的反向压力，使泵损坏） b. 确定流量扬程
管道泵型号的选择 管道泵型号选择依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。 1.流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产 能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。 2.装置系统所需的扬程或压力是选择管道泵的又一重要性能数据，一 般要用放大5%—10%余量后扬程来选型。 3.液体性质，包括液体介质名称，物理性质，化学性质和其它性质， 物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性，是选用泵材料和选用那一种轴封型式的重要依据。 4.装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如 侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 便拆型管道泵 本系列管道离心泵适用于工业和城市给排水，高楼建筑水塔增压供
水，消防增压，管道增压，远距离送水，采暖制冷循环等场合。该系列泵具有运行平稳、可靠、噪音低、使用范围广等优点，是一种理想的单级单吸离心式管道循环增压泵。 ISG型管道离心泵 该系列泵是根据国际ISO2858标准，并采用最新水力模型，同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准，具有与IS型离心泵基本相同的性能参数，其性能指标全部符合设计要求。 IRG型热水离管道泵 该系列热水管道泵是根据国际ISO2858标准，同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准，配备的耐高温机械密封可以承受120℃的热水，其性能指标全部符合设计要求。相关链接：https://www.doczj.com/doc/607339385.html,/news/sybz/946.shtml
泵选型原则 设计院在设计装置设备时，要确定泵的用途和性能并选择泵型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？ 一、泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵。 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 金属耐磨材质硬镍1＃对粗颗粒有较好的抗磨蚀性；硬镍4＃抗磨蚀性与硬镍接近，但对大颗粒，高应力的冲击性渣浆有较好的抗磨蚀性，价格较硬镍1＃高；铬27耐磨铸铁抗磨蚀性类似硬镍1＃，就碱性混合液而言，具有较好的耐腐蚀性，价格高于硬镍1＃，Cr15Mo3是目前世界上公认的优良抗磨蚀材质，宏观硬度高达布氏650～750，对粗颗粒强磨蚀浆体有较好的抗磨蚀性能，但价格较高，而且较脆。天然橡胶适合输送弱酸，弱碱性浆体，大磨粒粒度及其速度一定的范围内，天然橡胶要比其他金属或橡胶弹性材料耐用。氯丁橡胶不如天然橡胶好，但温度低于200摄氏度时，在油类浆体中具有极好的抗磨蚀性。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。因此除以下情况外，应尽可能选用离心泵：有计量要求时，选用计量泵。扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵。扬程很低,流量很大时,可选用轴流泵和混流泵。介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵） 介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、泵的选型依据
齿轮泵的选型原则 根据齿轮泵选型原则和选型基本条件，具体操作如下： 1、根据装置的布置、地形条件、水位条件、运转条件，确定选择卧式、立式和其它型式（管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等）的泵。 2、根据液体介质性质，确定清水泵，热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵，或者采用无堵塞泵。 安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。 3、根据流量大小，确定选单吸泵还是双吸泵；根据扬程高低，选单级泵还是多级泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，如选单级泵和多级泵同样都能用时，首先选用单级泵。 4、确定齿轮泵的具体型号 确定选用什么系列的泵后，就可按最大流量，（在没有最大流量时，通常可取正常流量的1.1倍作为最大流量），取放大5%—10%余量后的扬程这两个性能的主要参数，在型谱图或者系列特性曲线上确定具体型号。操作如下： 利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般很少，通常会碰上下列两种情况：
第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。 第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径， 若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。 5、泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？ 6、对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），一定要把以水实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。 7、确定齿轮泵的台数和备用率： 对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑
泵的分类及选型原则、用途 第1节泵的分类 泵的种类繁多，结构各异，分类的方法也很多，常见的分类方法有： （1）按泵工作原理分类 1）、叶片泵：叶片泵是将泵中叶轮高速旋转的机械能转化为液体的动能和压能。由于叶轮中有弯曲且扭曲的叶片，故称叶片泵。根据叶轮结构对液体作用力的不同，叶片泵可分为： 1、离心泵：靠叶轮旋转形成的惯性离心力而抽送液体的泵。 2、轴流泵：靠叶轮旋转产生的轴向推力而抽送液体的泵。属于低扬程、大流量泵型，一般的 性能范围：扬程1~12m；流量0.3~65m3/s，比转数500~1600。 3、混流泵：叶轮旋转既产生惯性离心力又产生轴向推力而抽送液体的泵。 2）、容积泵：利用工作室容积周期性的变化来输送液体。有活塞泵、柱塞泵、隔膜泵、齿轮泵、螺杆泵等。 3）、其他类型泵：有射流泵、水锤泵、电磁泵等。 （2）离心泵分类离心泵按结构形式分类： 1、按主轴方位分类：a.卧式泵：主轴水平放置；b.斜式泵：主轴与水平面呈一定角度放置；c.立 式泵：主轴垂直于水平面放置。 2、安叶轮的吸入方式分类： A、单吸泵：液体从一侧流入叶轮，存在轴向力，单吸叶轮； B、双吸泵：液体从两侧流入叶轮，双吸叶轮。不存在轴向力，泵的流量几乎比单吸泵增加 一倍 3、按叶轮级数分类：a.单级泵：泵轴只装一个叶轮；b.多级泵：同一泵轴上装有两个或两个以上 叶轮，液体依次流过每级叶轮。液体依次流过每级叶轮，级数越多，扬程越高 4、按泵壳体剖分方式分类： A、分段式泵：壳体按与主轴垂直的平面剖分； B、节段式泵：在分段式多级泵中，每一段泵体都是分开的； C、中开式泵：壳体从通过泵轴轴心线的平面上分开，按剖分平面的方位又分为： 水平中开式泵：剖分面是水平面，为卧式泵； 垂直中开式泵：剖分面与水平面垂直，为立式泵； 斜中开式泵：剖分面与水平面成一定夹角，为斜式泵。 5、按泵体的形式分类： a.蜗壳泵； b.双蜗壳泵。 6、特殊结构形式的泵： A、潜水电泵：泵和电动机制成一体，能潜入水中工作，泵体一般为单级或多级立式离心泵和 轴流泵。 B、液下泵：属单级或多级立式离心泵，电动机、泵座位于液面上部，泵体淹没在液体中，电 动机通过长传动轴带动叶轮旋转。主要用于食品等行业。
常用管道增压泵的型号规格及选型法则 定义 管道增压泵通俗的讲就是对输送各种介质的管道进行增压的泵。输送介质分为气体和液体，本文所讲的管道增压泵只能输送液体。以下对管道增压泵的各种数据分析以广州市浩雄泵业的产品为标准。 分类 按原理分：离心式、旋涡式、射流式 按结构分：立式单级、立式多级、卧式单级、卧式多级、自吸式 按材质分：HT200铸铁、SUS304不锈钢、SUS316不锈钢、H62黄铜 按用途分：生活、消防、空调、制冷、化工。 典型产品 GD立式单级管道式增压泵 gd立式单级管道式增压泵过流部件全部采用ht200铸铁制造，制造技术成熟、故障率低、性能范围广、成本低廉、振动小，是办公楼、小型小区高位水池上水、消防增压、冷却塔循环水增压、空调机组等场合用得最普遍的增压设备。... GDL立式多级管道式增压泵 GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。既具备多级泵压力大又具备管道泵安装方便的优点。叶轮、导水中段均采用国标304不锈钢冲压焊接，具有高扬程、压力大、清洁卫生，是各种场合输送冷热水理想的增压设备。 GDF耐腐蚀管道式离心泵 GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型，过流部件全部采用 SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。耐磨、耐腐蚀、寿命长、安装维护方便，
广泛用于轻纺、石油、化工、电镀、冶金、化纤、环保工程、海上工业及海水养殖等行业输 送有腐蚀性的介质。... WF卧式单级不锈钢化工离心泵 WF卧式单级不锈钢化工离心泵采用SUS304/316不锈钢铸造成型，有直连式和托架式两种。效率高，型号众多，性能范围广，耐腐蚀能力强，价格低廉。是化工厂、废水处理厂、环保 治理等领域理想的增压设备。... WFZ卧式不锈钢自吸式化工泵 WFZ不锈钢耐腐蚀化工泵采用自吸式结构设计，过流部件采用SUS304/316不锈钢铸造成型，效率高、耐腐蚀能力强、自吸功能无需每次灌液、使用方便，是环保领域、石油化工厂、电镀、污水处理厂等场合输送有腐蚀性的液体理想工具。... gdl立式多级管道式增压泵过流部件除泵体采用ht200铸铁外，其他部件全部采用sus304 不锈钢冲压焊接制造，效率高、性能范围广、压力大、低噪音、清洁卫生，是小区、单位、工厂、大厦等各种商用或民用建筑群理想的冷热水增压设备。... CRF立式多级不锈钢管道式增压泵 crf立式多级不锈钢管道泵是目前最为理想的管道增压泵，最新高效水利模型结合最新生产 工艺，过流部件全部采用sus304/316不锈钢板冲压焊接而成，并经过特殊处理，具有清洁、卫生、高效率、高扬程、大流量、低噪音等优点，是生活小区、商场、学校、写字楼、部队、事业单位等场合理想的自来水增压设备。... DL大流量高扬程增压泵 dl立式多级离心泵是目前应用最多的大流量高扬程增压泵，过流部件一般全部采用ht200 铸铁，特殊情况可以采用h62黄铜铸件叶轮，尽管全部采用ht200制造，但是其价格相对 较高，dl泵一般只用于大型建筑群、商务大厦等场合作为生活水、消防及空调制冷设备增压。...
泵的选型原则、依据和具体操作方式 设计院在设计装置设备时，要确定泵的用途和性能并选择崩型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？ 一、了解泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： a、有计量要求时，选用计量泵 b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵） e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、知道泵选型的基本依据 泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 三、选泵的具体操作
变频水泵(变频离心泵、变频增压泵)选型数据手册概念及用途 变频水泵(又名变频离心泵、变频增压泵)表示用单相/三相交流变频器驱动并实时调节水泵转速以实现恒压供水一类水泵设备的统称。一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备。变频水泵是新一代全自动增压泵的典型代表产品，其具备全自动运行、恒压、清洁卫生、低噪音低震动、节能环保、使用寿命长、保护功能齐全、操作和维护简便等系列优点，被广泛用于各种城镇大中小规模建筑大厦、工农业生产制造、农业/园林灌溉等需要二次供水增压并且需要恒压自动给水的场合。以下分别介绍几种常规的卧式和立式变频水泵的特点及性能范围： 变频水泵分类 1、根据材质不同分为铸铁变频水泵和不锈钢变频水泵； 2、根据泵结构不同分为立式变频水泵和卧式变频水泵； 3、根据变频器的输入电源不同分为单相变频水泵和三相变频水泵； 4、根据水泵台数不同分为单控式变频水泵和变频供水设备(行业一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备)。 如图1，分别为卧式变频水泵、立式变频水泵和变频供水设备机组实拍图技术指标 水泵台数通常1-5台不等 必备功能全自动、恒压、压力可调 流量范围1-500m3/h 扬程范围10-250m 压力范围0.1-2.5Mpa 功率范围0.37-45Kw 进出口径DN25-DN300 主体材质铸铁或SUS304不锈钢 介质温度0-100℃
推荐产品一：JWS-BL卧式全自动恒压变频水泵(单控式) 整体介绍 JWS-BL卧式全自动变频水泵是新一代卧式结构的小型恒压供水系统，主要由卧式多级不锈钢离心泵、单相/三相交流变频器、传感器、阀门和稳压罐组成。具有全自动、恒压调速、压力可自由设定、304不锈钢清洁卫生、低震动低噪音、工作效率高、节能环保、操作简便、维护维修方便等系列优点。 功能特点 全自动。变频水泵全自动运行启停是必须具备的基本功能之一，并且是基于差量补偿的运行模式。 清洁卫生。主体材质为SUS304食品级不锈钢制造，确保了对水质的二次污染甚微。 恒压。基于闭环控制的PID控制系统，出水压力趋于恒定，管道出水口水压绝不会一大一小。 自由调节压力。无论你需要多少压力，只要在泵的性能范围内，压力都是可以随意调节。 低噪音。新一代轻型卧式多级离心泵增压，变频调速优化输出，设备无论是震动还是噪音都较小。 节能环保。基于差量补偿运行机制，差多少补多少，大大减少了无用功的输出，节能环保。 性能范围（详细数据查阅数据手册） 输入电压单相220V/50-60Hz、三相380V/50-60Hz 水泵台数1台 流量范围1-30m3/h 扬程范围10-55m 压力范围0.1-0.55Mpa 最大耐压 1.0MPa 功率范围0.37-3.0Kw 电机转速0-2900r/min 进出口径G1-G2 主体材质SUS304不锈钢 防护等级IP55 介质温度0-104℃
1、泵选型条件 1.输送介质的物理化学性能 输送介质的物理化学性能直接影响泵的性能、材料和结构，是选型时需要考虑的重要因素。｛介质名称、介质特性（腐蚀性、磨蚀性、毒性等）、固体颗粒含量及颗粒大小、密度、黏度、汽化压力、气体含量、是否结晶等｝ 2.工艺参数（选型重要依据） (1)流量Q:工艺装置生产中，要求泵输送的介质量，工艺人员一般应给出正常、最小和最大流量。 泵数据表是上往往只给出泵的正常和额定流量。选泵时，要求额定流量不小于装置的最大流量或取正常流量的1.1～1.15倍。 (2)扬程H:工艺装置所需的扬程值，也称计算扬程。一般要求泵的额定扬程为装置所需扬程的1.05 ～1.1倍。 (3)进口压力Ps和出口压力Pd:进、指泵进出接管法兰处的压力，进出口压力的大小影响到壳体的耐压和轴封的要求。 (4)温度T:泵进口介质温度，一般应给出工艺过程中泵进口介质的正常、最低和最高温度。 (5)装置汽蚀余量NPSHa:有效汽蚀余量
(6)操作状态:操作状态分连续操作和间歇操作两种。 2、泵的台数和功率 —般水泵大中型泵站台数以4～8台为宜。中小型泵站以３～６台为宜，小型泵站以２～３台为宜， 对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联工作： *流量很大，一台泵达不到此流量。 *对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三台）*对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一抬泵仍然承担生产上70%的输送。 *对需24小时连续不停运转的泵，应备用三台泵，运转，一台备用，一台维修。
上海华润大东船务工程有限公司企业标准COMPANY STANDARD OF HUARUN DADONG DOCKYARD CO.,LTD. HRDD592001－2009船舶管路修理技术要求 2009-07-15实施上海华润大东船务工程有限公司 HUARUN DADONG DOCKYARD CO., LTD.
前言 根据公司企业标准化工作管理规定的要求，结合公司现场生产的实际情况，编写了《船舶管路修理技术要求》。 本标准编制部门：技术部； 本标准归口部门：技术部； 本标准制定日期：2009－05－15。 本标准编制：校对：审核： 审定：标签：批准：
船舶管路修理技术要求 1 范围 本标准规定了船舶动力管路及船舶管路的勘验、修理、安装、试验与验收的技术要求。 本标准适用于船舶动力管路及船舶管路的修理。 本标准不适用于船舶固定CO2、惰性气体及泡沫灭火系统的管系和冷藏、通风及其它专用管路的修理。 2 勘验 2.1 勘验范围 按船舶的修理类别，管路的工作要求和损坏状况，确定下列各项不同的检查范围： a）坞修及小修时，只对发生故障或工作不可靠的管路进行有针对性的局部检查； b）大、中修（包括改装、换装或增加设备）工程，进行全面检查； c）老龄船舶或船体改装，大部分管路需更新，则进行重点的全面性检查。 2.2 管路勘验前，须经拆卸清理其内外表面，铜管拆卸后应进行退火处理。 2.3 勘验内容 2.3.1 检查管子的内外表面的光滑程度，有无严重腐蚀、破裂、断缺、剥离、裂纹及深度擦伤、凹陷、变形等缺陷。 2.3.2 检查管子有无因强度不足而形成的隆起，真空管是否有瘪陷或变形。 2.3.3 检查镀锌管锌层的腐蚀和脱皮的情况。 2.3.4 检查管子的平直度、圆度及弯管的圆度、皱折情况。 2.3.5 检查法兰密封表面有无斑点、毛刺、划痕及贯穿等影响密封性的缺陷。 2.3.6 检查法兰密封表面与管子轴心线的平直度，以及法兰连接的平面偏折和安装间隙，应注意有无因安装不合理带来的强制性预应力。 2.3.7 检查法兰表面有无严重翘曲、损伤、腐蚀等缺陷。 2.3.8 检查螺纹接头有无裂纹、断裂、齿形破损不全等情况。 2.3.9 检查管接头内外表面有无裂纹、蜂窝、折叠、蚀坑等缺陷。 2.3.10 检查膨胀节本体及焊缝有无裂纹、腐蚀等缺陷。 2.3.11 检查管子的焊接质量，有无裂纹及未焊透等缺陷。 2.3.12 检查密封垫的有效性及其弹性，老化等情况。 2.3.13 检查绝热包扎层是否完整，有无松散、脱落等情况。 2.3.14 检查管子支吊架的弹簧、焊缝、支撑构件有无变形、裂纹、腐蚀、缺损等缺陷。 2.3.15 检查通舱件的腐蚀、裂纹及焊缝的焊接质量等情况。 3 修理 3.1 一般要求 3.1.1 管路等级 由不同用途的压力管系按其设计压力和设计温度分为三级(见表1)。
水泵管道选型要求 水泵在管道管线上的选型配管要求 为了提高水泵的吸入性能，水泵吸入管路应尽可能缩短，尽量少拐弯（弯头最好用大曲率半径），以减少管道阻力损失。为防止泵产生汽蚀，泵吸入管路应尽可能避免积聚气体的囊形部位，不能避免时，应在囊形部位设DN15或DN20的排气阀。当泵的吸入管为垂直方向时，吸入管上若配置异径管，则应配置偏心异径管，以免形成气囊。 为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷，在泵的吸入和排出管道上须设置管架。泵管口允许最大载荷应由水泵制造厂提供。 垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管线须设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管线，所以常把泵布置在管廊下。 输送密度小于650Kg/m?的液体，如液化石油气、液氨等，泵的吸入管道应有1/10~1/100的坡度坡向泵，使气化产生的气体返回吸入罐内，以避免泵产生汽蚀。 单吸泵的进口处，最好配置一段约3倍进口直径的直管。 对于双吸泵，为了避免双向吸入水平离心泵的汽蚀，双吸入管要对称布置，以保证两边流量分配均匀。垂直管道通过弯头直接连接，但泵的轴线一定要垂直于弯头所在的平面。此时，进口配管要求尽量短，弯头接异径管，再接进口法兰。在其它条件下，泵进口前应有不小于3倍管径的直管段。 泵出口的切断阀和止回阀之间用泄液阀放净。管径大于DN50时，也可在止回阀的阀盖上开孔装放净阀。同规格泵的进出口阀门尽量采用同一标高。 非金属泵的进出口管线上阀门的重量决不可压在泵体上，应设置管架，防止压坏泵体与开关阀门时扭动阀门前后的管线。 蒸汽往复泵的排汽管线应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消音器。进汽管线应在进汽阀前设冷凝水排放管，防止水击汽缸。 蒸汽往复泵在运行中一般有较大的振动，与泵连接的管线应很好地固定。 当水泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖
水泵选型标准 就根据用途来选用,主要考虑流量、出水扬程（压力），吸水扬程、安装环境等。 扬程 流量 1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素 2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。卧式泵拆卸装配方便， 3、易管理、但体积大， 4、价格较贵， 5、需很大占地面积；立式泵， 6、很多情况下叶轮淹没在水中， 7、任何时候可以启动， 8、便于自动盍或远程控制， 9、并且紧凑，10、安装面积小，11、价格较便宜。 3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。 安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。 4、振动量分为：气动、电动（电动分为220v电压和380v电压）。 5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。 6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。 利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会很少，通常会碰上下列几种情况： A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。 B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。 选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。 A、如：要将液位输送到必须维持一定液面高度的容器中去， B、此时变稀
双吸泵选型顺序及方法 一、双吸泵设计资料 例如一个泵站为一明渠引水的灌溉站，设计流量为1.6m3/s,渠底比降！:1/6 000，底宽b为2.1m，边坡系数m=1.5，糙率n=0. 025，最高运行水位192.7m,最低运行水位191.7 m。 进水池设计水位192.18 m,最高运行水位192. 58 m,最低运行水位191. 58m。出水池设计水位217. 48 m，最低运行水位217. 18 m。站址处土壤为黏壤土，干容重12. 74～16. 66kN／m3，湿容重17. 64 kN/m3，黏结力19. 6 kN/m2，土壤内摩擦角25°，地基允许承载力[P] =215.6 kN／m2。灌溉季节最高气温39℃，最高水温25℃。冬季最低气温-8℃，冻土层厚度0.3m。水源边有南北向公路经过，路旁有10 kV高压线，供电容量足够。当地主要有石料、黄砂等建筑材料可供使用。 二、根据双吸泵选型原则按下列顺序进行 双吸泵选型1．确定双吸泵的设计流量 根据设计流量选择对应的双吸泵类产品，所选用的双吸泵产品流量只能大于设计流量不能小于设计流量。 3．确定泵型方案 依据泵站设计流量1.6 m3/s和设计扬程30.36 m，决定选用双吸离心泵。查水泵资料中的水泵性能表得14 Sh一19与20Sh-13A两种泵型均符合要求，作为方案进行比较，它们的性能如表9一l所示。 4．确定台数及方案比较
依据泵站设计流量1.6m3/S，主泵台数宜为3~9台。用关系式i=Q站／Q 泵确定两种泵型所需台数。14 Sh -19型泵i=1.6/0. 35=4.6（台），取5台；20Sh-13A型泵i=1.6/0.52 =3.1（台），取3台。两种泵型方案比较见表9—1。 两种方案比较，双吸泵选型选用5台145h-19型泵方案，虽然台数较多，基建投资较大。且安装高度小，对泵房的通风散热有不利影响，但它的机组重量轻，便于维护和检修，台数较多，流量发生变化时，适应性较强，供水可靠性好，灌溉保证率高。两相比较，各有利弊。设计双吸泵选型决定选用5台14Sh -19型泵这一方案。 液位比泵低建议选用自吸泵产品合适，如水里面含有大量的杂物建议选用排污泵系列产品合适。

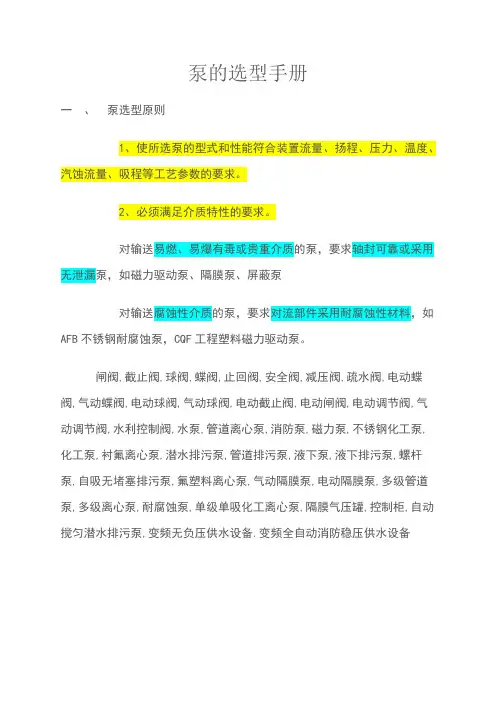

泵的选型手册 一、泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 闸阀,截止阀,球阀,蝶阀,止回阀,安全阀,减压阀,疏水阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动截止阀,电动闸阀,电动调节阀,气动调节阀,水利控制阀,水泵,管道离心泵,消防泵,磁力泵,不锈钢化工泵,化工泵,衬氟离心泵,潜水排污泵,管道排污泵,液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵,氟塑料离心泵,气动隔膜泵,电动隔膜泵,多级管道泵,多级离心泵,耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐,控制柜,自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。
