PLC内置高速计数器根据特定的输入执行中断处理高速动作，它与PLC的扫描无关。本文以三菱FX系列PLC为例说说高速计数器的使用方法。

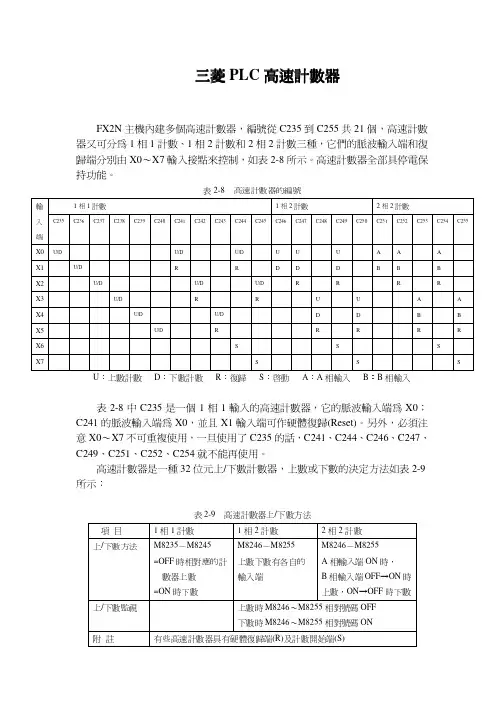

不会使用高速计数器的很大原因是对上面的图理解不细，编程手册上已经讲得很清楚，本文只是大致说说，给您抛砖引玉。
如C235下面的U/D对应的是X0，也就表示C235是对输入X0的脉冲信号进行计数，当X0有OFF-->ON的变化时，C235在驱动的情况下自动计数。
同理：C241，C244，C246，C247，C249，C251，C252，C254都是针对X0进行计数的。
明白了C235的计数目标，从上图就不难看出C236，C237的计数目标
知道了高速计数器的计数目标，还需要知道高速计数器的计数方向。从上图可看出M8235是控制高速计数器C235的计数方向的，M8235=OFF时是增计数，M8235=ON时是减计数。
同理：M8236---M8245分别是控制高速计数器C236---C245的计数方向。
M8235--M8245初始是断开状态，所以C235等高速计数器默认是增计数。
本文不多说了，因为水平太差，怕说多了误导您，您认真看一下编程手册吧。下面看一个特简单的高速计数器计数方式。
上图中
1、当M0闭合时，C235得电计数X0动作了217次，其设定值为100，所以C235的常开点闭合.从上图可以看出：C235的计数值超过其设定值后照样计数下去。
2、在C235计数过程中M0断开，C235失电停止计数，但其计数值与触点状态不变。
注：C235的驱动点断开并不能起到复位的作用！
3、当M2闭合时，C235的计数值清零，其触点状态也断开。
上图中的高速计数器的编程并不合理，因为C235触点的状态改变受到程序扫描周期的影响。
本篇文章来源于528工控网|https://www.doczj.com/doc/606369031.html, 原文链接：https://www.doczj.com/doc/606369031.html,/gkjd/2008/11/20081125013042.asp
中断的妙用—PLC AB相高速计数的方法 杨敬东 （广东佛山菜鸟控制实验室） 摘要：本文介绍了利用可变程序控制器PLC的中断机制，扩展PLC中的AB两相高速计数器的方法。 一、引言：PLC可编程序控制器，是一种工业上广泛应用的通用控制器，但是在应用实践中，不少情况是应用的要求，略为超出了PLC的资源，通常是IO端口的不匹配，最遗憾的是，有时只差1、2个端口，就要选购大一级点数规格的PLC，所以很多学者研究了不增加成本的情况下扩展IO端口的方法。但AB两相高速计数器不够用而扩展的，恐怕大多数人认为，只能购买昂贵的高速计数器特殊模块了。但如果满足特定条件时，也可以用PLC基本单元作少量增加，以下以三菱FX系列PLC基本单元为例扩展1路AB相高速计数器。 二、问题背景：某机械设备设计制造公司要设计制造一种液压机械，机器需要用到3把AB相光栅尺，其中1把连接到液压缸驱动的进给机构，以作为定位之用，运动速度高；另外2把连接到一个平面上的X轴、Y轴两个方向的调节机构，该2个调节机构进给速度相对前者稍慢。公司计划采用三菱FX1N系列PLC基本单元作为控制器，由于三菱FX1N系列PLC基本单元最多只能同时接入2个AB相高速计数器，于是将其分配接入2把AB相光栅尺，完成X轴、Y轴调节机构的功能，另购置1个高速计数器特殊功能模块，完成进给机构高速定位功能。但是，PLC特殊功能模块的价格是比较昂贵的，如果机器的生产数量是比较多的话，就削弱了产品的竞争力。 三、FX1N系列PLC内部高速计数器和外部中断简介： 内部21点高速计数器C235—C255共用PLC特定的8个输入端X0—X7，某一高速计数器输入端都有其对应的输入端口，不同类型的高速计数器可以同时使用，但是它们的输入端不能冲突。其中AB相高速计数器与端口的对应关系如表—1：
西门子S7-200PLC的计数器共有255个计数器（不包括高速计数器）可以使用，计数的形式可以分为“加计数”、“减计数”与“加减计数”3类。 （1）加计数（CTU） 加计数是通过获取计数输入信号的上升沿进行加法计数的计数方法。计数输入信号每出现一次上升沿，计数器从0开始加“1”，当计数达到设定值（PV）时，计数器的输出触点接通。 计数达到设定值如果继续输入计数信号，计数值仍然增加，输出触点保持接通状态。 计数器具有清除信号（R）输入，当清除信号为“1”时，现行计数值被清“0”，设定值写入，输出触点强制断开。 （2）减计数（CTD） 减计数是通过获取计数输入信号的上升沿进行减法计数的计数方法。计数输入信号每出现一次上升沿，计数器从设定值开始减“l”，当现行计数值减到“0”时，计数器的输出触点接通。 计数值为“0”后如果继续输入计数信号，计数值保持“0”，输出触点保持接通状态。 计数器具有清除信号（R）输入，当清除信号为“1”时，设定值被写入并作为现行计数值，输出触点强制断开。 （3）加减计数（CTUD） 加减计数具有加计数与减计数两个输入端，通过获取对应计数输入信号的上升沿，进行加法、减法计数。 加减计数的本质与加计数相同，计数输入信号每出现一次上升沿，计数器从0开始加“1”，当计数达到设定值（PV）时，计数器的输出触点接通。计数达到设定值如果继续输入计数信号，计数值仍然增加，输出触点保持接通状态。当现行值加到最大值32767后，如果再输入加计数信号，现行值变为-32768，再继续进行加计数。 同时，减计数输入信号也起作用，减计数输入每出现一次上升沿，计数器从现行值开始减“1”。当现行值减到最小值-32768后，如果再输入减计数信号，现行值变为+32767，再继续进行减计数。
PLC高速计数器测量电机转速的标准程序 通过与电动机同轴齿轮齿条变化来测量电动机转速，电动机输出轴与齿轮的传动比=1，齿条数=12，要求测量单位：转/分钟。 主程序： 子程序0
中断程序0

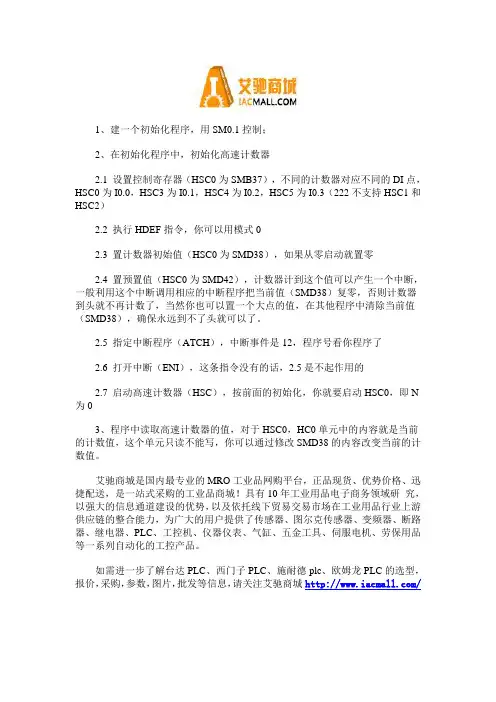

主程序MAIN 程序初始化，PLC上电运行的第一个扫描周期执行一次初始化子程序SBR_0。用于程序运行的初始设置 子程序SBR_0 在PLC运行的第一个扫描周期，将用于记录累加数据次数和累加数据的中间变量VB8和VD0置0 设置高速计数器HC0的控制字节SMB37，用十六进制表示（16#F8），也可以用二进制表示（2#11111000）。 设置高速计数器HC0工作模式为0，单相计数输入，没有外部控制功能。 设置高速计数器HC0初始值寄存器SMD38为0。 执行HSC指令，将控制字节SMB37、初始值/预置值寄存器（SMD38/SMD42）以及工作模式写入高速计数器HC0。 设定定时中断事件的时间为50ms 定时中断事件号10和中断处理程序INT_0建立关联。 允许中断，将定时中断事件和中断处理程序连接 中断处理程序INT_0 中断处理程序每隔50ms扫描刷新一次。 采用整数加法指令，将高速计数器HC0的计数当前值（32位）和累加数据相加一次。用于数据的累加。 采用整数递增指令，记录累加次数。 执行HSC指令，在这里执行的目的，是将初始值寄存器SMD38（0）再次写入高速计数器HC0，使计数当前值为0，以便下个定时采样。 当累加数据次数等于32次，子程序中网络2中程序执行。 采用除法指令，计算32次的累加数据平均值。 将平均值转换成测量单位：转/分，转换后的数据送入双字VD4。 将平均值转换成字数据，送入字VW10中。VW10中的数据就是电机速度值。之所以转换，是因为在程序中一般要求以字的概念存在。 将记录累加数据次数的字节VB6中数据置0。用于下一次开始时，从新开始累加。 将用于累叫数据的中间变量VD4置0。

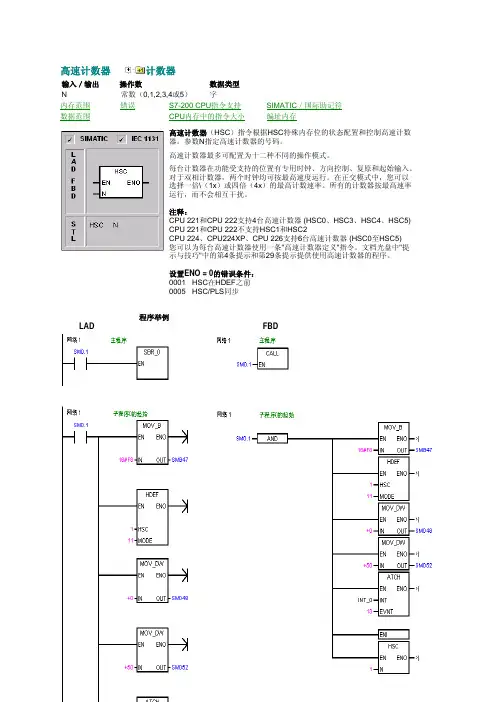

高速计数器计数器 输入／输出操作数数据类型 N常数（0,1,2,3,4或5）字 内存范围错误S7-200 CPU指令支持SIMATIC／国际助记符 数据范围CPU内存中的指令大小编址内存 高速计数器（HSC）指令根据HSC特殊内存位的状态配置和控制高速计数 器。参数N指定高速计数器的号码。 高速计数器最多可配置为十二种不同的操作模式。 每台计数器在功能受支持的位置有专用时钟、方向控制、复原和起始输入。 对于双相计数器，两个时钟均可按最高速度运行。在正交模式中，您可以 选择一倍\（1x）或四倍（4x）的最高计数速率。所有的计数器按最高速率 运行，而不会相互干扰。 注释： CPU 221和CPU 222支持4台高速计数器 (HSC0、HSC3、HSC4、HSC5) CPU 221和CPU 222不支持HSC1和HSC2 CPU 224、CPU224XP、CPU 226支持6台高速计数器 (HSC0至HSC5) 您可以为每台高速计数器使用一条"高速计数器定义"指令。文档光盘中"提 示与技巧"中的第4条提示和第29条提示提供使用高速计数器的程序。 设置ENO = 0的错误条件： 0001 HSC在HDEF之前 0005 HSC/PLS同步 程序举例 LAD FBD
