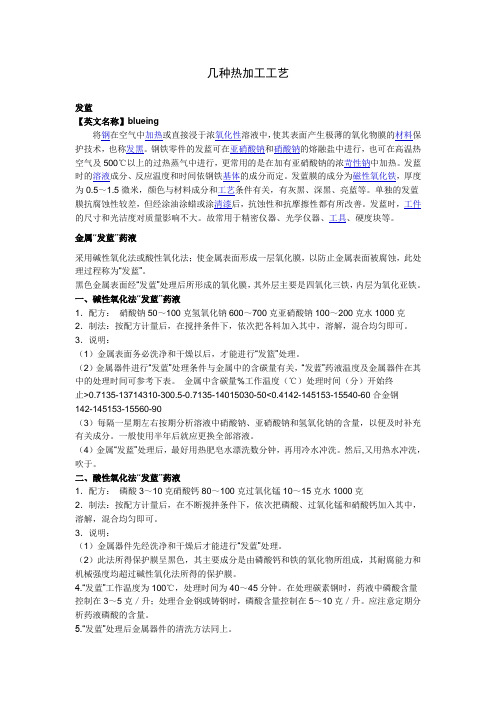

几种热加工工艺
发蓝
【英文名称】blueing
将钢在空气中加热或直接浸于浓氧化性溶液中，使其表面产生极薄的氧化物膜的材料保护技术，也称发黑。钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5微米，颜色与材料成分和工艺条件有关，有灰黑、深黑、亮蓝等。单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。发蓝时，工件的尺寸和光洁度对质量影响不大。故常用于精密仪器、光学仪器、工具、硬度块等。
金属“发蓝”药液
采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液
1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。3．说明：
（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终
止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢
142-145153-15560-90
（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液
1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克
2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
3．说明：
（1）金属器件先经洗净和干燥后才能进行“发蓝”处理。
（2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。
4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。
5.“发蓝”处理后金属器件的清洗方法同上。
渗氮
又称氮化，是指向钢的表面层渗入氮原子的过程。其目的是提高表面层的硬度与耐磨性以及提高疲劳强度、抗腐蚀性等。目前生产中多采用气体渗氮法。
nitriding
使氮原子渗入钢铁工件表层内的化学热处理工艺。传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长时间后，氨气热分解产生活性氮原子,不断吸附到工件表面，并扩散渗入工件表层内,从而改变表层的化学成分和组织，获得优良的表面性能。如果在渗氮过程中同时渗入碳以促进氮的扩散，则称为氮碳共渗。钢铁渗氮的研究始于20世纪初，20年代以后获得工业应用。最初的气体渗氮，仅限于含铬、铝的钢，后来才扩大到其他钢种。从70年代开始，渗氮从理论到工艺都得到迅速发展并日趋完善，适用的材料和工件也日益扩大，成为重要的化学热处理工艺之一。
渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁，一方面与钢中的合金元素结合形成各种合金氮化物，特别是氮化铝、氮化铬。这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。与渗碳工艺相比，渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。渗氮有多种方法，常用的是气体渗氮和离子渗氮。
气体渗氮一般以提高金属的耐磨性为主要目的，因此需要获得高的表面硬度。它适用于38CrMnAc等渗氮钢。渗氮后工件表面硬度可达HV850～1200。渗氮温度低，工件畸变小，可用于精度要求高、又有耐磨要求的零件，如镗床镗杆和主轴、磨床主轴、气缸套筒等。但由于渗氮层较薄，不适于承受重载的耐磨零件。
气体参氮可采用一般渗氮法（即等温渗氮）或多段（二段、三段）渗氮法。前者是在整个渗氮过程中渗氮温度和氨气分解率保持不变。温度一般在480～520℃之间,氨气分解率为15～30％,保温时间近80小时。这种工艺适用于渗层浅、畸变要求严、硬度要求高的零件，但处理时间过长。多段渗氮是在整个渗氮过程中按不同阶段分别采用不同温度、不同氨分解率、不同时间进行渗氮和扩散。整个渗氮时间可以缩短到近50小时，能获得较深的渗层，但这样渗氮温度较高，畸变较大。
还有以抗蚀为目的的气体渗氮，渗氮温度在550～700℃之间,保温0.5～3小时，氨分解率为35～70％，工件表层可获得化学稳定性高的化合物层，防止工件受湿空气、过热蒸汽、气体燃烧产物等的腐蚀。
正常的气体渗氮工件，表面呈银灰色。有时，由于氧化也可能呈蓝色或黄色，但一般不影响使用。
离子渗氮又称辉光渗氮，是利用辉光放电原理进行的。把金属工件作为阴极放入通有含氮介质的负压容器中，通电后介质中的氮氢原子被电离，在阴阳极之间形成等离子区。在等离子区强电场作用下，氮和氢的正离子以高速向工件表面轰击。离子的高动能转变为热能，加热工件表面至所需温度。由于离子的轰击，工件表面产生原子溅射，因而得到净化，同时由于吸附和扩散作用，氮遂渗入工件表面。
与一般的气体渗氮相比，离子渗氮的特点是：①可适当缩短渗氮周期；②渗氮层脆性小；
③可节约能源和氨的消耗量；④对不需要渗氮的部分可屏蔽起来，实现局部渗氮；⑤离子轰击有净化表面作用，能去除工件表面钝化膜，可使不锈钢、耐热钢工件直接渗氮。⑥渗层厚度和组织可以控制。离子渗氮发展迅速，已用于机床丝杆、齿轮、模具等工件。
氮碳共渗又称软氮化或低温碳氮共渗,即在铁-氮共析转变温度以下，使工件表面在主要渗入氮的同时也渗入碳。碳渗入后形成的微细碳化物能促进氮的扩散，加快高氮化合物的形成。这些高氮化合物反过来又能提高碳的溶解度。碳氮原子相互促进便加快了渗入速度。此外，碳在氮化物中还能降低脆性。氮碳共渗后得到的化合物层韧性好，硬度高，耐磨，耐蚀，抗咬合。
常用的氮碳共渗方法有液体法和气体法。处理温度530～570℃，保温时间1～3小时。早期的液体盐浴用氰盐，以后又出现多种盐浴配方。常用的有两种：中性盐通氨气和以尿素加碳酸盐为主的盐，但这些反应产物仍有毒。气体介质主要有：吸热式或放热式气体（见可控气氛）加氨气；尿素热分解气；滴注含碳、氮的有机溶剂，如甲酰胺、三乙醇胺等。
氮碳共渗不仅能提高工件的疲劳寿命、耐磨性、抗腐蚀和抗咬合能力，而且使用设备简单，投资少，易操作，时间短和工件畸变小，有时还能给工件以美观的外表。
渗碳
渗碳（carburizing/carburization）
渗碳是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。
渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25％)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。
渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。
原理
渗碳与其他化学热处理一样﹐也包含3个基本过程。
①分解
渗碳介质的分解产生活性碳原子。
②吸附
活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。
③扩散
表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。
渗碳零件的材料一般选用低碳钢或低碳合金钢(含碳量小於0.25％)。渗碳后必须进行淬火才能充分发挥渗碳的有利作用。工件渗碳淬火后的表层显微组织主要为高硬度的马氏体加上残余奥氏体和少量碳化物﹐心部组织为韧性好的低碳马氏体或含有非马氏体的组织﹐但应避免出现铁素体。一般渗碳层深度范围为0.8～1.2毫米﹐深度渗碳时可达2毫米或更深。表面硬度可达HRC58～63﹐心部硬度为HRC30～42。渗碳淬火后﹐工件表面产生压缩内应力﹐对提高工件的疲劳强度有利。因此渗碳被广泛用以提高零件强度﹑冲击韧性和耐磨性﹐借以延长零件的使用寿命。
分类
按含碳介质的不同﹐渗碳可分为固体渗碳﹑液体渗碳﹑气体渗碳和碳氮共渗。
固体渗碳
把零件埋在装满固体渗碳剂(主要成分是木炭﹐并有碳酸钠﹑碳酸钡等作催渗剂)的容器中加热﹐在高温下通过碳与催渗剂的化学反应分解出活性碳原子﹐渗入零件表面。固体渗碳可以在各种加热炉中进行﹐简单易行﹐但质量不易控制﹐周期长﹐劳动条件差。
《机械制造基础》课堂习题参考答案 （热加工工艺基础——第一章铸造） 一、选择题 1、 D 2、B 3、A 4、A 5、B 6、C 7、B 8、A 9、B 10、D 11、C 12、B 13、B 14、B 15、C 16、A17、C 18、B 19、C 20、B 21、B 22、A23、B 24、B 25、A 二、判断题 1、╳常见的铸件缺陷砂眼产生的原因是型砂和芯砂的强度不够；砂型和型芯的紧实度不够；合型时局部损坏，浇注系统不合理，冲坏了砂型。 2、╳易形成缩孔，共晶成分合金一般在恒温下结晶，是逐层凝固方式，易形成集中孔洞，即缩孔。 3、╳应改为：要适中，因紧实度太高，易出现气孔，退让性又不好，易产生铸造应力等。 4、√ 5、√影响铸件凝固方式的因素：合金的结晶温度范围、铸件的温度梯度等。 6、√铸钢件均需经过热处理后才能使用。因为在铸态下的铸钢件内部存在气孔、裂纹、缩孔和缩松、晶粒粗大、组织不均及残余内应力等缺陷，这些缺陷大大降低了其力学性能，因此铸钢件必须进行正火或退火。 7、╳浇注时铸件朝上的表面因产生缺陷的机率较大，其余量应比底面和侧面大。 8、√有色金属铸件，由于表面光洁平整，其加工余量应比铸铁小。 9、√为使砂型易于从模样内腔中脱出，铸孔内壁起模斜度比外壁拔模斜度大，通常为3~10°。 10、╳因为共晶合金是在恒温下结晶其凝固方式为逐层凝固，容易形成缩孔。 11、√ 12、√ 13、╳确定铸件的浇注位置的重要原则是使其重要受力面朝下. 14、╳铸件的所有表面不一定应留有加工余量。 15、√ 三、填空题 1、逐层凝固；糊状凝固；中间凝固 2、缩孔；裂缝 3、合金的流动性；浇注条件；铸型的结构 4、液态收缩；凝固收缩；固态收缩 5、充型能力（流动性） 6、收缩性 7、冷却速度 8、拔模斜度；角度或宽度 9、立式；卧式
一、名词解释： １、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。 ２、加工硬化：金属塑性变形后，强度硬度提高的现象。 ２、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度 ４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。 二、选择适宜材料并说明常用的热处理方法 三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：
下料锻造正火机加工调质机加工（精） 轴颈表面淬火低温回火磨加工 指出：1、主轴应用的材料：45钢 2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷 3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火 4、表面淬火目的提高轴颈表面硬度 5．低温回火目的和轴颈表面和心部组织。去除表面淬火热应力，表面M＋A’心部S回 四、选择填空（20分） １．合金元素对奥氏体晶粒长大的影响是（d） （a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大 （c）无影响（d）上述说法都不全面 ２．适合制造渗碳零件的钢有（c）。 （a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12 （c）15、20Cr、18Cr2Ni4WA、20CrMnTi ３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理 4．制造手用锯条应当选用（a ） （a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火 5．高速钢的红硬性取决于（b ） （a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火 7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ） （a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火 8. 二次硬化属于（d） （a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化 9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b） （a）获得单一的马氏体组织，提高硬度和耐磨性
[熔炼工（初级）]考试考核大纲 本大纲依据《熔炼工职业标准》规定的基础理论知识部分和对初级工工作要求（技能要求、相关知识）部分制定。 一、考核内容 (一) 基础理论知识 1.职业道德：（1）诚实守信的基本内涵；（2）企业员工遵纪守法的具体要求。 2.质量管理：（1）全面质量管理的基本方法；（2）关键工序的管理。 3.合金材料：（1）汽车常用的金属材料种类（铸铁、铝合金）； （2）合金的牌号，性能与选用。 4.机械识图：（1）表面粗糙度；（2）位置公差的定义；（3）识图知识。 5.电工基本知识：(1)熔炼设备常用电器及电气传动知识； (2)安全用电知识。 （二）熔炼理论 1.铸铁及其熔炼：（1）影响铸铁铸态组织的因素；（2）铸铁的结晶及组字形成； （3）特种性能铸铁； （4）铸铁的熔炼。 2.铸钢及其熔炼:（1）铸钢分类；（2）铸钢熔炼。 3.铸造非铁特合金及其熔炼：（1）铸造铝合金；（2）铸造铝合金熔炼。 （三）熔炼操作技能 1.常用铸造合金材料的牌号及特性。 2.常用炉衬材料及保温知识。 （四）熔炼工艺 1.熔炼工具：（1）装配工具种类；（2）工具适用范围。 2.铝合金熔炼及精炼设备设备选择。 3.熔炼工艺参数选择。 4.精炼工艺参数选择。 二、考试题型及题量 1、理论（120分钟）： ①单项选择题（40题，共40分）； ②判断题（35题，共35分）； ③简答题（3题，15分）； ④计算题（2题，共10分）。 2、实作（100分）： 工具涂料配置、涂刷及密度当量分析（时间120分钟）。 三、推荐教材目录 1《铸造合金及其熔炼》机械工业出版社
职业技能鉴定理论考试复习题 熔炼工（初级） 一、单选题（100题）： 1．在市场经济条件下职业道德具有（ C ）的社会功能。 A鼓励人们自由择业 B遏制牟利最大化 C 促进人们的行为规范 D 最大限度地克服人们受到利益驱动 2．职业道德通过（ A ）起着增强企业凝聚的作用。 A 协调员工之间的关系 B 增加职工福利 C 为员工创造发展空间 D 调节企业与社会关系 3．为了促进企业的规范化发展，需要发挥企业文化的（ D ）功能。 A 娱乐 B 主导 C 决策 D 自律 4．文明礼貌的职业道德规范要求员工做到（ B ）。 A 忠于职守 B 待人热情 C 办事公道 D 讲究卫生 5．对待职业和岗位，（ D ）并不是爱岗敬业所要求的。 A 树立职业理想 B 干一行爱一行专一行 C 遵守企业规章制度 D 一职定终身 6．下列关于诚信的表述，不恰当的一项是（ B ）。 A 诚信是市场经济的基础 B商品交换的目的就是诚实守信 C 重合同就是守信用 D 诚信是职业道德的根本 7．下列选项中不是办事公道具体要求的一项是（ B ）。 A 热爱、坚持真理 B 服从上级 C 不谋私利 D 公平公正 8．下列选项中，（ C ）是团结互相道德规范要求的中心环节。 A 平等尊重 B 顾全大局 C 互相学习 D 加强协作 9．职工对企业诚实守信应该做到的是（ B ）
热加工工艺基础（论文） 题目：爆炸焊接技术的展望 专业名称：机械设计制造及其自动化 指导老师：樊老师 学院：船山学院 班级：09机械01班 学号：20099410102 学生姓名：X X 2011年12月6日 论铸造与焊接工艺的优劣 摘要：铸造和焊接的工艺是机械工业中不可或缺的加工方式，可以根据两工艺的应用种类、范围、力学分析、工序及缺陷分析和控制综合对比两种工艺的特点，以便更好地了解这两种工艺，为以后的学习奠定基础。 本人通过查阅大量文献资料和实验结论总结了以上两种工艺的特点以及分析两种工艺的优劣。总结分析表明：其中铸造的原材料大都来源广泛，价格较低，工艺装备及设备的投资费用较低，在各类机械产品中，铸件质量占整机质量的比重很大；焊接应用几乎不受限制，主要用来制造机器零件、部件和工具等，有连接性能好，省料、省工、成本低，重量轻，简化工艺。主要缺点是：铸造的铸件组织疏松，力学性能较差；铸造工序多，难以精确控制；焊接的结构是不可拆卸的，不便更换、修理部分零件，接头的力学性能不如母材，而且会产生残余应力和焊接变形等缺陷。 Abstract：casting and welding processes is indispensable in the mechanical industry, processing methods can be applied in accordance with the two types of processes, scope, mechanics analysis, processes and error control integrated seamless and compares the two craft character in order to better understand how the two craft, lay the foundation for future learning. I passed a substantial literature information available and experimental conclusions summarized above two technics characterized by two technics of analysis as well as disadvantages. Summary: the casting of raw materials analysis shows that most widely, sources at a lower price, technical equipment and equipment investment in low-cost, quality castings in all types of machinery products accounted for a great proportion of the whole machine quality; welding applications, which are used for virtually unrestricted manufacturing machine parts, components and tools, such as good performance, and materials that are linked up and low-cost, light weight, and streamline processes. The main disadvantage is that foundry casting organizations: Osteoporosis is a relatively poor performance, and mechanics; casting process, it will be difficult to control the exact structure; welding of inconvenience which can not be demolished, replacement, repair part of the joints, spare parts and materials, and mechanical performance rather than a residual stress and welding deformation such deficiencies. 关键词：铸造；焊接；工艺种类；加工工艺；应用范围；力学分析；误差分析与控制Keywords：Casting; welding; technology types; processing technology; application; mechanical analysis; error analysis and control 一、焊接与铸造工艺的种类
机械制造基础习题集（热加工工艺基础） 专业班级：______________学生姓名：______________成绩：______________ 一、选择题1、D 2、C 3、D 4、 B 5、D 6、C 7、A 8、A 9、A 10、A 11、B 12、C 13、A 14、C 15、B 16、A 17、B 18、D 19、B 20、A 1、阶梯轴在直径相差不大时，应采用的毛坯是（）。 A、铸件 B、焊接件 C、锻件 D、型材 2、卡车驾驶室的外壳应选用（）。 A、锻件和型材 B、铸件和冲压件 C、焊接件和冲压件 D、型材和焊接件 3、滑动轴承生产时，采用的铸造方法应是（）。 A、溶模铸造 B、压力铸造 C、金属型铸造 D、离心铸造 4、铸件缩孔常产生的部位是（）。 A、冒口 B、最后凝固区 C、浇口 5、采用一般的工艺方法，下列金属材料中，焊接性能较好的是（）。 A、铜合金 B、铝合金 C、可锻铸件 D、低碳钢 6、板料在冲压弯曲时，弯曲圆弧的弯曲方向应与板料的纤维方向（）。 A、垂直 B、斜交 C、一致 7、合金液体的浇注温度越高，合金的流动性（）。 A、愈好 B、愈差 C、愈小 D、愈大 8、为下列批量生产的零件选择毛坯：小轿车的偏心轴应选（）。 A、锻件 B、铸件 C、焊接件 D、冲压件 E、型材 9、在铸造生产的各种方法中，最基本的方法是（）。 A、砂型铸造 B、金属型铸造 C、离心铸造 D、熔模铸造 10、缝焊接头型式一般多采用（）。 A、对接 B、角接 C、T字接 D、搭接 11、在下列合金中，流动性最差的合金是（）。 A、灰铸铁 B、铸钢 C、铜合金 D、铝合金 12、铸件的壁或肋的连接应采用（）。 A、锐角连接 B、直角连接 C、圆角连接 D、交叉连接 13、下列冲压基本工序中，属于变形工序的是（）。 A、拉深 B、落料 C、冲孔 D、切口 14、对铝合金最合适的焊接方法是（）。 A、电阻焊 B、电渣焊 C、氩弧焊 D、手工电弧焊 15、在铸铁的熔炼设备中，应用最为广泛的是（）。 A、电弧炉 B、冲天炉 C、工频炉 D、反射炉 16、影响铸铁性能最主要的因素是（）。
《机械制造基础（热加工工艺基础）》复习题 一．选择题（每小题5|分） 1.铸件缩孔常产生的部位是（）。 A 冒口 B 最后凝固区 C 浇口 2．在铸造生产的各种方法中，最基本的方法是（）。 A.砂型铸造 B金属型铸造 C 离心铸造 D熔模铸造 3.下列冲压基本工序中，属于变形工序的是（）。 A 拉深 B 落料 C 冲孔 D 切口 4.机床床身的成形方法通常为（）。 A 锻压 B 焊接 C 冷冲压 D 铸造 5.减速器箱体的成形方法通常为（）。 A 锻压 B 焊接 C 铸造 D冷冲压 6．为防止铸件产生内应力，型砂应具有一定的（）。 A.透气性 B耐火性 C 强度 D退让性 7.板料在冲压弯曲时，弯曲园弧的弯曲方向应与板料的纤维方向（）。 A 垂直 B斜交 C 一致 8.焊采用一般的工艺方法，下列金属材料中焊接性能较好的是（）。 A 铜合金 B铝合金 C 可锻铸铁 D 低碳钢 二.填空题（每小题5分） 1.拉深变形后制件的直径与其毛坯直径之比称作。 2.手工电弧焊焊条焊芯的作用是和。 3.皮带轮在批量生产时应采用毛坯。 4.金属的焊接方法主要可分为、和三大类。 5.影响铸铁石墨化及组织、性能的因素是和。 62拉深工艺的主要缺陷是和。 7.生产机床床身一般应采用毛坯。 8.超塑性成型的主要工艺方法有、、和等。三．名词解释（每个5分） 1.落料 2.拔模斜度
3.最小弯曲半径 4.离心铸造 5.爆炸成形 6.烙铁钎焊 四.简答题（每题10分） 1.在落料和冲孔等冲裁工序中，凹模和凸模之间的间隙主要取决于什么？ 2.缩孔和缩松是怎么形成的？如何防止？ 3.什么叫碳当量？它有何作用？ 4.什么叫铸造应力？减少和消除铸造应力的方法有哪些？ 5.在板料的拉深工艺中，如何防止拉穿和起皱褶这样的缺陷？ 6.什么叫焊接性？影响焊接性的因素有哪些？ 五．综合题（15分） 1.试指出图中哪种焊接方案是合理的，说明理由。 2.试编制图中冲压零件的工艺规程。
金属材料热处理与加工应用题库及答案 目录 项目一金属材料与热处理 (2) 一、单选（共46题） (2) 二、判断（共2题） (4) 三、填空（共15题） (4) 四、名词解释（共12题） (5) 五、简答（共6题） (5) 项目二热加工工艺 (7) 一、单选（共32题） (7) 二、判断（共18题） (8) 三、填空（共16题） (9) 四、名词解释（共5题） (9) 五、简答（共14题） (10) 项目三冷加工工艺 (13) 一、填空（共3题） (13) 二、简答（共2题） (13)
项目一金属材料与热处理 一、单选（共46题） 1.金属α－Ｆｅ属于（A）晶格。 A.体心立方 B.面心立方 C.密排六方晶格 D.斜排立方晶格 2.铁与碳形成的稳定化合物Fe3C称为:（C） A.铁素体 B.奥氏体 C.渗碳体 D.珠光体 3.强度和硬度都较高的铁碳合金是：（A ）。 A.珠光体 B.渗碳体 C.奥氏体 D.铁素体 4.碳在γ－Ｆｅ中的间隙固溶体，称为：（B）。 A.铁素体 B.奥氏体 C.渗碳体 D.珠光体 4.硬度高而极脆的铁碳合金是：（C）。 A.铁素体 B.奥氏体 C.渗碳体 D.珠光体 5.由γ－Ｆｅ转变成α－Ｆｅ是属于：（D ）。 A.共析转变 B.共晶转变 C.晶粒变 D.同素异构转变 6.铁素体（Ｆ）是：（D）。 A.纯铁 B.混合物 C.化合物 D.固溶体 7.金属结晶时，冷却速度越快，其实际结晶温度将：（B）。 A.越高 B.越低 C.越接近理论结晶温度 D.固溶体 8.为细化晶粒，可采用：（B）。 A.快速浇注 B.加变质剂 C.以砂型代金属型 D.固溶体 9.晶体中的位错属于：（C）。 A.体缺陷 B.面缺陷 C.线缺陷 D.点缺陷 10.下列哪种是高级优质钢：（C）。 A.10号钢 B.Ｔ7 C.Ｔ8Ａ D.30Ｃｒ 11.优质碳素结构钢“４５”，其中钢的平均含碳量为：（C ）。 A.45％ B.0.045％ C.0.45％ D.4.5％ 12.优质碳钢的钢号是以（A ）命名。 A.含碳量 B.硬度 C.抗拉强度 D.屈服极限 13.优质碳素钢之所以优质，是因为有害成分（B ）含量少。 A.碳 B.硫 C.硅 D.锰 14.碳素工具钢的钢号中数字表示钢中平均含碳量的（C）。 A.十分数 B.百分数 C.千分数 D.万分数 15.碳钢中含硫量过高时，将容易引起（B）。 A.冷脆 B.热脆 C.氢脆 D.兰脆 16.选用钢材应以（C）为基础。 A.硬度 B.含碳量 C.综合机械性能 D.价格 17.属于中碳钢的是（B ）。 A.20号钢 B.30号钢 C.60号钢 D.70号钢 18.下列金属中，焊接性最差的是（D ）。 A.低碳钢 B.中碳钢 C.高碳钢 D.铸铁
金属工艺学热加工工艺基础部分作业题 铸造部分 1、什么是合金的铸造性能？它可以用哪些性能来衡量？铸造性能不好，会引起哪些缺陷？合金的流动性受到哪些因素影响？ 2、铸件的凝固方式有哪些？合金的收缩经历哪几个阶段？缩孔和缩松的产生原因是什么？防止缩孔和缩松的方法有哪些？ 3、热应力和机械应力产生的原因是什么？什么是顺序凝固原则？什么是同时凝固原则？各有何应用？热裂和冷裂的特征是什么？ 4、机器造型的工艺特点是什么？铸造方法分为哪几类？ 5、什么是浇注位置？什么是分型面？选择浇注位置的原则及其原因？什么是起模斜度？ 6、常见特种铸造方法有哪些？熔模铸造、金属型铸造、压力铸造、低压铸造和离心铸造都主要适合生产哪些合金铸件？ 金属塑性加工部分 1、什么是始锻温度？什么是终锻温度？什么是锻造温度范围？ 2、什么是锻造比？纤维组织有何特点？影响金属可锻性的因素有哪些？ 3、自由锻的工序有哪些？基本工序有哪些？ 4、自由锻、模锻设备主要有哪些？各有何应用？分模面选择原则是什么？ 5、怎样确定落料模和冲孔模刃口尺寸？ 6、拉深时的废品有哪些？如何防止？什么是拉深系数？有何意义？ 7、弯曲的最小弯曲半径是多少？如何控制弹复现象保证弯曲精度？ 焊接部分 1、按焊接过程的特点不同，焊接方法分为哪几类？ 2、焊接接头由哪些部分组成，各有何特点？ 3、焊条药皮有哪些作用？焊芯和焊丝有哪些作用？如何正确选用焊条？下列焊条型号或牌号的含义是什么？E4303，J422，J507 4、点焊和缝焊各有哪些用途？闪光对焊和电阻对焊有什么相同点和不同点？ 5、钎焊时，钎剂的作用是什么？什么是软钎焊？什么是硬钎焊？各有哪些用途？ 6、埋弧焊、氩弧焊、CO2气体保护焊、电阻焊各有何应用？ 7、什么是金属焊接性？间接评价金属焊接性的方法有哪些？ 铸造部分 一、判断题： 1、铸造的实质使液态金属在铸型中凝固成形。………………………………………（） 2、随着铸造生产的发展，砂型铸造将逐步被特种铸造所取代。……………………（） 3、活块造型、三箱造型也适用于机器造型。…………………………………………（） 4、为了提高铸件的刚度和强度，通常采用的措施是：增设加强肋而不是增加壁厚。（） 5、铸件加工余量完全取决于铸造合金的种类和铸件的最大尺寸。…………………（） 6、当浇注条件和铸件结构相同时，同一化学成分的液态合金在金属型和砂型中具有相同的充型能力。…………………………………………………………………………………（） 7、型芯只能确定铸件的内部形状。………………………………………………………（） 8、铸造合金固态收缩是引起铸件产生缩孔的根本原因。………………………………（） 9、离心铸造只能生产空心铸件。…………………………………………………………（） 10、砂型铸造时，分型面只能有一个。………………………………………………（） 11、浇注位置是指造型时模样在铸型中所处的位置，它影响铸型的质量。…………（） 12、在同一合金系中，共晶合金的流动性最好。…………………………………………（） 13、从凝固机理上看，铸件产生缩孔和缩松的主要原因是合金液态收缩量与凝固收缩量之
工程材料及热处理 一、名词解释（20分）8个名词解释 1.过冷度：金属实际结晶温度T和理论结晶温度、Tm之差称为过冷度△T，△T=Tm-T。 2.固溶体：溶质原子溶入金属溶剂中形成的合金相称为固溶体。 3.固溶强化：固溶体的强度、硬度随溶质原子浓度升高而明显增加，而塑、韧性稍有下降，这种现象称为固溶强化。 4.匀晶转变：从液相中结晶出单相的固溶体的结晶过程称匀晶转变。 5.共晶转变：从一个液相中同时结晶出两种不同的固相 6.包晶转变：由一种液相和固相相互作用生成另一种固相的转变过程，称为包晶转变。 7.高温铁素体：碳溶于δ-Fe的间隙固溶体，体心立方晶格，用符号δ表示。 铁素体：碳溶于α－Fe的间隙固溶体，体心立方晶格，用符号α或F表示。 奥氏体：碳溶于γ-Fe的间隙固溶体，面心立方晶格，用符号γ或 F表示。 8.热脆（红脆）：含有硫化物共晶的钢材进行热压力加工，分布在晶界处的共晶体处于熔融状态，一经轧制或锻打，钢材就会沿晶界开裂。这种现象称为钢的热脆。 冷脆：较高的含磷量，使钢显著提高强度、硬度的同时，剧烈地降低钢的塑、韧性并且还提高了钢的脆性转化温度，使得低温工作的零
件冲击韧性很低，脆性很大，这种现象称为冷脆。 氢脆：氢在钢中含量尽管很少，但溶解于固态钢中时，剧烈地降低钢的塑韧性增大钢的脆性，这种现象称为氢脆。 9.再结晶：将变形金属继续加热到足够高的温度，就会在金属中发生新晶粒的形核和长大，最终无应变的新等轴晶粒全部取代了旧的变形晶粒，这个过程就称为再结晶。 10.马氏体：马氏体转变是指钢从奥氏体状态快速冷却，来不及发生扩散分解而产生的无扩散型的相变，转变产物称为马氏体。 含碳量低于0.2%，板条状马氏体；含碳量高于1.0%，针片状马氏体；含碳量介于0.2%-1.0%之间，马氏体为板条状和针片状的混合组织。 11.退火：钢加热到适当的温度，经过一定时间保温后缓慢冷却，以达到改善组织提高加工性能的一种热处理工艺。 12.正火：将钢加热到3c A或ccm A以上30-50℃，保温一定时间，然后在空气中冷却以获得珠光体类组织的一种热处理工艺。 13.淬火：将钢加热到3c A或1c A以上的一定温度，保温后快速冷却，以获得马氏体组织的一种热处理工艺。 14.回火：将淬火钢加热到临界点1c A以下的某一温度，保温后以适当方式冷却到室温的一种热处理工艺。（低温回火-回火马氏体；中温回火-回火托氏体；高温回火-回火索氏体） 15.回火脆性：淬火钢回火时，其冲击韧性并非随着回火温度的升高而单调地提高，在250-400℃和450-650℃两个温度区间内出现明显下降，这种脆化现象称为钢的回火脆性。
第一篇工程材料 一、判断题（对的在题前的括号中打“√”，错的打“×”） （）1. 奥氏体的晶粒大小除了与加热温度和保温时间有关外，还与奥氏体中碳的质量分数及合金元素的质量分数有关。 （）2. 马氏体的硬度主要取决于马氏体中的碳的质量分数。 （）3. 固溶强化是指因形成固溶体而引起合金强度、硬度升高的现象。“√” （）4. 奥氏体中碳的质量分数愈高，淬火后残余奥氏体的量愈多。（）5. 同一钢材在相同加热条件下水淬比油淬的淬透性好。 （）6. 感应加热时的淬硬层深度主要取决于电流频率。频率愈高，则淬硬层愈浅。“√” （）7. 钢的表面淬火和表面化学热处理，本质上都是为了改变表面的成分和组织，从而提高其表面性能。 （）8. 钢的含碳量越高，则其淬火加热温度越高。 （）9. 金属多晶体是由许多内部晶格位向相同，而相互间位向不同的小晶体组成的。 （）10. 因为单晶体具有各向异性的特征，所以实际应用的金属晶体在各个方向上的性能也是不相同的。“×” （）11. 在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细。“√” （）12. 在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。“×” （）13. 在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。“×” （）14. 在其它条件相同时，浇注时采用振动的铸件晶粒比不采用振动的
铸件晶粒更细“√” （）15. 铸造合金常用共晶或接近共晶成分的合金，要进行塑性变形的合金常用具有单相固溶体成分的合金。 （）16. 合金中的固溶体一般说塑性较好，而金属化合物的硬度较高。（）17. 过冷奥氏体的冷却速度越快，钢冷却后的硬度越高。 （）18. 第一类回火脆性是可逆的，第二类回火脆性是不可逆的。 （）19. 随奥氏体中碳的质量分数的增高，马氏体转变后，其中片状马氏体增加，板条状马氏体减少。 （）20. 孕育铸铁的强度、硬度比普通灰铸铁明显提高。 （）21. 凡是由液体凝固成固体的过程都是结晶。“×” （）22. 灰铸铁经过球化退火可获得球墨铸铁。 （）23. 为了提高硬铝的强度和硬度，应进行淬火加时效处理。 （）24. 除钴以外，大多数合金元素都使C曲线右移，从而提高钢的淬透性。 （）25. 奥氏体中的碳的质量分数愈高，则马氏体转变的开始温度和终止温度愈低。 （）26. 机械零件在承受交变应力时，只要该应力的绝对值小于它的屈服强度，就不会发生疲劳破坏。× （）27. 金属的同素异晶转变过程也是一种再结晶的过程。“×” （）28. 灰口铸铁件壁越厚，强度愈高。 （）29. 灰口铸铁的机械性能主要取决于石墨，而球墨铸铁的性能主要取决于基体。 （）30. 渗C和渗N都是常用的化学热处理都是要改变零件表面的化学成份，都需安排后续热处理。 （）31. 所有加入钢中的合金元素都可以不同程度地细化晶粒。“×”
班级（学生填写） ： 姓名： 学号： 命题： 审题： 审批： ----------------------------------------------- 密 ---------------------------- 封 --------------------------- 线 ------------------------------------------------------- （答题不能超出密封线）
班级（学生填写）： 姓名： 学号： ------------------------------------------------ 密 ---------------------------- 封 --------------------------- 线 ------------------------------------------------ （答题不能超出密封线） 9. 碳钢的塑性和强度都随着含碳量的增加而降低。 ( ) 10. 感应加热表面淬火一般只改变钢件表面层的组织，而不改变心部组织。( ) 三、选择题：(每题1分，共10分) 1. 钢中加入除Co 之外的其它合金元素一般均能使其C 曲线右移，从而（ ） A 、增大VK B 、增加淬透性 C 、减小其淬透性 D 、增大其淬硬性 2. 高碳钢淬火后回火时，随回火温度升高其（ ） A 、强度硬度下降，塑性韧性提高 B 、强度硬度提高，塑性韧性下降 C 、强度韧性提高，塑性韧性下降 D 、强度韧性下降，塑性硬度提高 3. 常见的齿轮材料20CrMnTi 的最终热处理工艺应该是（ ） A 、调质 B 、淬火+低温回火 C 、渗碳 D 、渗碳后淬火+低温回火 4. 某工件采用单相黄铜制造，其强化工艺应该是（ ） A 、时效强化 B 、固溶强化 C 、形变强化 D 、热处理强化 5. 下列钢经完全退火后，哪种钢可能会析出网状渗碳体（ ） A 、Q235 B 、45 C 、60Si2Mn D 、T12 6. 下列合金中，哪种合金被称为巴氏合金（ ） A 、铝基轴承合金 B 、铅基轴承合金 C 、铜基轴承合金 D 、锌基轴承合金 7. 下列钢经淬火后硬度最低的是（ ） A 、Q235 B 、40Cr C 、GCr15 D 、45钢 8. 高速钢淬火后进行多次回火的主要目的是（ ） A 、消除残余奥氏体，使碳化物入基体 B 、消除残余奥氏体，使碳化物先分析出 C 、使马氏体分解，提高其韧性 D 、消除应力，减少工件变形 9. 过共析钢因过热而析出网状渗碳体组织时，可用下列哪种工艺消除（ ） A 、完全退火 B 、等温退火 C 、球化退火 D 、正火 10. 钢的淬透性主要决定于其（ ）
机械工程材料与热加工工艺 -⑴ 第一章金属材料的力学性能 1.什么是应力？什么是应变？ 2.缩颈现象在力一拉伸图上哪一点？如果没有出现缩颈现象，是否表示该试样 没发生塑性变形？ 3.将钟表发条拉直是弹性变形还是塑性变形？怎样判断它的变形性质？ 4.布氏和洛氏硬度各有什么优缺点？下列情况采用哪种硬度法来检查其硬度： 库存钢材，硬质合金刀头，锻件，台虎钳钳口。 5.下列符号所代表的力学性能指标的名称和含义是什么： E, 6,6,6.2,二」，、,'一，:k,HRC, HBS,HBW ,HV . 洛氏硬度的测试规范 标尺压头 总载荷 / N 适用测 试材料 有效值 HRA 1200金刚石 圆锥体 600 硬质合 金，表面 淬火钢 70-85
HRB?1.588mm 淬火 钢球1000 退火钢， 非铁合金25-100 HRC 120°金刚石 圆锥体 1500 般淬 火钢件 20-67第二章金属及合金的结构与结晶 1.名词解释：金属键，晶体，晶格，配位数，致密度，单晶体，多晶体，晶体 缺陷，相，固溶体，金属化合物，相图。 2.简述金属的结晶过程。 3.金属的晶粒粗细对其力学性能有什么影响。 4.典型金属铸锭组织有哪几部分组成？影响金属铸锭组织的因素有哪些？
第三章铁碳合金相图 1.什么是同素异构转变？室温和110C°C时纯铁晶格有什么不同? 填表： 3■试绘简化的铁碳合金状态图中钢的部分，标出各特性点的符号，填写各区相和组织名称。 4.分析在缓慢冷却条件下，45钢和T10钢的结晶过程和室温组织。 5.含碳量对碳钢组织与性能有哪些影响？ 第四章钢的热处理 1.什么叫热处理？常用热处理的方法大致分为哪几类？ 2.简述钢在加热时奥氏体的形成过程，影响奥氏体晶粒长大的因素有哪些？ 3.简述过冷奥氏体等温转变产物的组织和性能？影响过冷奥氏体转变的因素 有哪些？ 4.在连续冷却转变中如何应用过冷奥氏体等温转变？ 5.什么叫退火？什么叫正火？两者的特点和用途有什么不同？ 6.亚共析钢的淬火为何是A c「(30 -50 C) ?过高或过低有什么弊端? 7.什么叫钢的淬透性和淬硬性？影响钢的淬透性的因素有哪些？ &碳钢在油中淬火的后果如何？为什么合金钢可以在油中淬火？ 9.钢在淬火后为什么要回火？三种类型回火的用途有什么不同？汽车发动机
第一篇机械工程材料基础 金属材料的力学性能 1．机器零件或构件工作时，通常不允许发生塑性变形，所以多以σS作为强度设计的依据。(判断) 2．一般来说，硬度越高，耐磨性越好，强度也越高。(判断) 3．材料的δ值越大，其塑性就越好。(判断) 4．材料承受小能量的多次重复冲击的能力，主要取决于冲击韧度值，而不是决定于强度。(判断) 5．金属材料发生疲劳断裂前有显著的塑性变形，且断裂是突然发生的，因此危险性很大。(判断) 6．锉刀硬度的测定方法常用（）。(单选) A、HBS硬度测定法 B、HBW硬度测定法 C、HRB硬度测定法 D、HRC硬度测定法 7．表示金属材料屈服点的符号是（）。(单选) A、σe B、σS C、σb D、σ-1 8．下列可用来作为金属材料塑性好坏的判据的是（）。(单选) A、σb B、ψ C、HBS D、HRC 9．HRC硬度测定法中，所用压头是（）。(单选) A、φ1、588mm钢球 B、1200金钢石圆锥 C、锥面夹角为136°的金刚石正四棱锥体 D、硬质合金球 10．下列说法错误的是（）。(单选) A、金属材料的强度、塑性等可通过拉伸试验来测定 B、普通铸铁可以进行压力加工 C、布氏硬度实验测定的数据准确、稳定、数据重复性好 D、疲劳强度常用来作为受循环交变载荷作用的零件选材、检验的依据 铁碳合金 1．金属结晶时，冷却速度越快，则晶粒越细。(判断) 2．金属的同素异晶转变过程实质上也是一种结晶过程。(判断) 3．固溶强化是指因形成固溶体而引起的合金强度、硬度升高的现象。(判断) 4．碳的质量分数对碳钢力学性能的影响是：随着钢中碳的质量分数的增加，其钢的硬度、强度增加，塑性、韧性也随着增加。(判断) 5．钢中磷的质量分数增加，其脆性增加(判断)
金属工艺学热加工工艺基础部分作业题 (铸造部分) 一、判断题：：以下各题如认为正确，请在题尾括号内打“√”，如认为错误，则打“×”。 1、铸造的实质使液态金属在铸型中凝固成形。………………………………………………………………（√） 2、随着铸造生产的发展，砂型铸造将逐步被特种铸造所取代。……………………………………………（×） 3、浇注时，铸件的厚大部分应尽可能置于型腔的下部。……………………………………………………（×） 4、其他条件性同时，亚共晶铸铁的流动性随着含碳量的增加而下降。……………………………………（×） 5、离心铸造只能生产回转体铸件。……………………………………………………………………………（×） 6、为了提高铸件的刚度和强度，通常采用的措施是：增设加强肋而不是增加壁厚。………………………（√） 7、对某垂直于分型面的非加工表面（例如某箱体的侧立面），如果在铸件设计时不宜设置结构斜度，则在进行铸造工艺设计时，允许对该面设置起模斜度。…………………………………………………………………（√） 8、铸件加工余量完全取决于铸造合金的种类和铸件的最大尺寸。………………………………………（×） 9、当浇注条件和铸件结构相同时，同一化学成分的液态合金在金属型和砂型中具有相同的充型能力。…（×） 10、压铸件不宜留较大的加工余量。…………………………………………………………………………（√） 11、芯子只能确定铸件的内部形状。…………………………………………………………………………（×） 12、压铸件不宜进行热处理。……………………………………………………………………………………（√） 13、由于金属型铸件的晶粒细小、力学性能好，所以最允许小壁厚可以比砂型铸件的小。………………（×） 二、单选题：以下各题请将正确的备选答案的序号填入题尾括号内。 1、下列铸造方法，使用无分型面铸型的是：（4 ） ①砂型铸造；②金属型铸造；③压力铸造；④熔模铸造。 2、在设计铸造零件时，应尽可能设置结构斜度的表面是：（ 3 ） ①平行于分型面的非加工表面；②平行于分型面的加工表面； ③垂直于分型面的非加工表面；④平行于分型面的加工表面。 3、用金属型和砂型铸造的方法生产同一个零件毛坯，一般：（ 1 ） ①金属型铸件，残留应力较大，力学性能高；②金属型铸件，残留应力较大，力学性能差； ③金属型铸件，残留应力较小，力学性能高；④金属型铸件，残留应力较小，力学性能差。 4、在垂直型芯中，与上芯头相比较，下芯头的特点是：（ 2 ） ①斜度大，高度大；②斜度小，高度大；③斜度小，高度小；④斜度大，高度小。 5、设计铸件时，壁厚应不小于最小允许壁厚，是为了防止产生：（4 ） ①裂纹；②变形；③铸件强度和刚度不足；④冷隔或浇不到；⑤气孔。 6、制造自来水龙头，壁厚较薄，且要求具有较好的塑性，常选用：（ 2 ） ①普通灰铸铁；②球墨铸铁；③黑心可锻铸铁；④孕育铸铁。 7、大型铸钢件大批生产时，应采用：（ 4 ） ①金属型铸造；②压力铸造；③熔模铸造；④砂型铸造。 8、大量生产下列小型铸造合金件，其中最适合于压力铸造的是：（ 2 ） ①球墨铸铁件；②铜、铝等有色合金铸件；③灰铸铁件；④高熔点及难切削加工合金铸件。 9、铸造圆角的主要作用是：（④） ①方便起模；②防止浇不到和冷隔；③防止气孔和夹杂物；④防止冲砂和应力集中。 10、铸件产生热应力和变形的原因是：（ ①液态收缩大；②凝固收缩大； ⑤铸件各部分冷却速度不一致。 11、大量铸造图示三通水管，在三个分型方案中最合理的方案是：（3 ①方案Ⅰ；②方案Ⅱ；③方案Ⅲ。 12、铸件的大平面应：（2 ）
一章、力学性能 一、填空： 1.材料的硬度分为布氏硬度、洛氏硬度和维氏硬度，其符号分别是HBW 、HR和 HV。 2.金属抗拉强度的符号是Rm ，塑性的指标主要有断后伸长率和断面收缩率。 3.大小、方向或大小和方向都随时发生周期性变化的载荷称为交变载荷。（考证真题） 二、选择： 1.500HBW5/750表示直径为 5 mm的硬质合金压头、在750 Kgf 载荷作用下、保持1~15 S测的硬度值为 500。（考证真题） 2.拉伸试验可测定材料的AC。 A.强度 B.硬度 C.塑性 D.韧性 3.下列力学性能中，C适于成品零件的检验，可不破坏试样。 A. b σ B.A k C.HRC 4.疲劳实验时，试样承受的载荷为 B 。（考证真题） A.静载荷 B.交变载荷 C.冲击载荷 D.动载荷 5.常用塑性的判断依据是 A 。（考证真题） A.断后伸长率和断面收缩率 B.塑性和韧性 C.断面收缩率和塑性 D.断后伸长率和塑性 6.适于测试硬质合金、表面淬火钢及薄片金属硬度的方法是C。（考证真题） A.布氏硬度 B.洛氏硬度 C.维氏硬度 D.以上都可以 7.不适于成品与表面薄片层硬度测量的方法是A。（考证真题） A.布氏硬度 B.洛氏硬度 C.维氏硬度 D.以上都不宜 8.用金刚石圆锥体作为压头可以用来测试B。（考证真题） A.布氏硬度 B.洛氏硬度 C.维氏硬度 D.以上都可以 9.表示金属抗拉强度的符号是C。 A.R eL B.R s C.R m D. 1- σ
10.金属在静载荷作用下，抵抗变形和破坏的能力称为C。 A.塑性 B.硬度 C.强度 D.弹性 三、判断 1.塑性变形能随载荷的去除而消失。（错） 2.所有金属在拉伸实验时都会出现屈服现象。（错） 3.一般情况下，硬度高的材料耐磨性好。（对） 4.硬度测试时，压痕越大（深）,材料硬度越高。（错） 5.材料在受力时，抵抗弹性变形的能力成为刚度。（对） 四、计算 某厂购入一批40钢，按标准规定其力学性能指标为：R eL ≥340MPa，Rm≥540MPa，A ≥19%，Z≥45%。验收时取样制成d 0=10mm L =100mm的短试样进行拉伸试验，测得 F eL =31.4KN，Fm=41.7KN，L 1 =62mm，d 1 =7.3mm。请判断这批钢材是否合格。 屈服强度R eL =4F eL /πd 2 抗拉强度Rm=4Fm/πd 2 断后伸长率A=（L ―L 1 ）/L 断面收缩率Z=(S ―S 1 )/S =(d 2-d 1 2)/d 2 二章、金属的晶体结构与结晶 一、解释 晶体：晶格：晶胞： 二、填空、选择、 1.金属常见的晶格有体心立方晶格、面心立方晶格、密排六方晶格三种类型。 2.晶体的内部晶格位相完全一致的晶体称为单晶体。外形成多面体的小晶体称为 晶粒；晶粒与晶粒间的界面称为晶界；由许多晶粒组成的晶体称为多晶体。 3.实际属的金晶体缺陷有点缺陷、线缺陷与面缺陷三类。（考证真题） 4.单位体积中包含位错线的总长度称为位错密度。（考证真题） 5.金属结晶过程是一个晶核形成和长大的过程。 6.金属晶粒越细，其力学性能越好。 7.常温下晶粒尺寸越大，金属的变形抗力越差。（考证真题） 8.细化晶粒的办法有提高过冷度、调质处理、附加振动三种。
《机械制造基础》课堂习题 （热加工工艺基础—第一章铸造） 一、选择题 1、滑动轴承生产时，采用的铸造方法应是（）。 A、溶模铸造 B、压力铸造 C、金属型铸造 D、离心铸造 2、铸件缩孔常产生的部位是（）。 A、冒口 B、最后凝固区 C、浇口 3、合金液体的浇注温度越高，合金的流动性（）。 A、愈好 B、愈差 C、愈小 D、愈大 4、在铸造生产的各种方法中，最基本的方法是（）。 A、砂型铸造 B、金属型铸造 C、离心铸造 D、熔模铸造 5、在下列合金中，流动性最差的合金是（）。 A、灰铸铁 B、铸钢 C、铜合金 D、铝合金 6、铸件的壁或肋的连接应采用（）。 A、锐角连接 B、直角连接 C、圆角连接 D、交叉连接 7、在铸铁的熔炼设备中，应用最为广泛的是（）。 A、电弧炉 B、冲天炉 C、工频炉 D、反射炉 8、影响铸铁性能最主要的因素是（）。 A、石墨形状 B、基体组织 C、含碳量 D、含硅量 9、下列何种金属通常以糊状凝固方式结晶（）。 A、纯金属 B、结晶温度范围宽的合金 C、共晶合金 D、恒温下结晶的合金 10、为防止铸件产生内应力，型砂应具有一定的（）。 A、透气性 B、耐火性 C、强度 D、退让性 11、在型芯中安置芯骨的主要作用是（）。 A、增加透气性 B、激冷 C、提高强度 D、定位 12、造型时，如果型砂的紧实度太高，铸件易产生（）。 A、夹杂 B、气孔 C、缩孔 D、冷隔 13、铸件在固态收缩时，因受到铸型、型芯等外力阻碍而产生的应力一般称为（）。 A、固态相变应力 B、机械应力 C、热应力 14、球墨铸铁牌号为QT450-10，其中450代表何意。（） A、抗弯强度 B、抗拉强度 C、硬度 D、冲击韧性 15、如果铸铁在结晶过程中，各阶段石墨化都能充分进行，最后得到的组织为：（） A、P+G B、F+P C、F+G D、G 16、下列合金流动性最好的是哪一种。（） A、共晶合金 B、亚共晶合金 C、过共晶合金 D、结晶温度范围宽的合金
