《机械制造基础》课堂习题参考答案
（热加工工艺基础——第一章铸造）
一、选择题
1、 D
2、B
3、A
4、A
5、B
6、C
7、B
8、A
9、B 10、D
11、C 12、B 13、B 14、B 15、C 16、A17、C 18、B 19、C 20、B
21、B 22、A23、B 24、B 25、A
二、判断题
1、╳常见的铸件缺陷砂眼产生的原因是型砂和芯砂的强度不够；砂型和型芯的紧实度不够；合型时局部损坏，浇注系统不合理，冲坏了砂型。
2、╳易形成缩孔，共晶成分合金一般在恒温下结晶，是逐层凝固方式，易形成集中孔洞，即缩孔。
3、╳应改为：要适中，因紧实度太高，易出现气孔，退让性又不好，易产生铸造应力等。
4、√
5、√影响铸件凝固方式的因素：合金的结晶温度范围、铸件的温度梯度等。
6、√铸钢件均需经过热处理后才能使用。因为在铸态下的铸钢件内部存在气孔、裂纹、缩孔和缩松、晶粒粗大、组织不均及残余内应力等缺陷，这些缺陷大大降低了其力学性能，因此铸钢件必须进行正火或退火。
7、╳浇注时铸件朝上的表面因产生缺陷的机率较大，其余量应比底面和侧面大。
8、√有色金属铸件，由于表面光洁平整，其加工余量应比铸铁小。
9、√为使砂型易于从模样内腔中脱出，铸孔内壁起模斜度比外壁拔模斜度大，通常为3~10°。
10、╳因为共晶合金是在恒温下结晶其凝固方式为逐层凝固，容易形成缩孔。
11、√
12、√
13、╳确定铸件的浇注位置的重要原则是使其重要受力面朝下.
14、╳铸件的所有表面不一定应留有加工余量。
15、√
三、填空题
1、逐层凝固；糊状凝固；中间凝固
2、缩孔；裂缝
3、合金的流动性；浇注条件；铸型的结构
4、液态收缩；凝固收缩；固态收缩
5、充型能力（流动性）
6、收缩性
7、冷却速度
8、拔模斜度；角度或宽度
9、立式；卧式
10、冷隔、浇不足、裂纹
四、简答题
1、答：手工造型的方法很多，根据铸件的形状、大小和生产批量的不同进行选择，常用的有：整模造型，分模造型，挖砂造型，活块造型，刮板造型，三箱造型。
2、答：铸件的凝固方式可根据凝固区的宽窄来划分为逐层凝固、糊状凝固和中间凝固。
结晶温度范围越小，凝固区域越窄，越倾向于逐层凝固。比如，纯金属或共晶成分的合金。逐层凝固时，合金充型能力强（流动性好），便于防治缩孔、缩松。
3、答：
1）合理设计铸件结构。尽量避免牵制收缩的结构，如壁厚均匀，壁之间连接均匀等。
2）尽量选用线收缩率小、弹性模量小的合金。
3）采用同时凝固的工艺。各部分温差小，不易产生热应力。主要用于收缩较小的普通灰铸铁、结晶范围大，不易实现冒口补缩，对气密性要求不高的锡青铜铸件等。
4）设法改善铸型、型芯的退让性，合理设置浇冒口。
5）对铸件进行时效处理。自然时效、热时效（去应力退火）和共振时效。
4、答：铸件收缩受阻时，易产生内应力，从而产生裂纹，故应尽量避免受阻收缩。轮辐可采用奇数轮辐数或采用弯曲轮辐。直线形奇数轮辐，可借助轮辐本身的微量变形自行减少内应力。
5、答：略
6、答：会产生热应力；I受拉应力，II受压应力；会产生向下的弯曲变形。
7、答：铸件壁间的转角处一般应有结构圆角是因为
A：铸件壁的直角相交处,承载时将形成应力集中,且因结晶的方向性,形成柱状晶结合脆弱面；
B：再加上该处金属局部集聚,易产生裂纹,缩孔,缩松等缺陷；
C：采用结构圆角后能有效的提高铸件结构圆角处的强度和防止铸造缺陷,并使应力集中现象大为缓和。
（热加工工艺基础——第二章金属塑性成形）
一、选择题
1、 C
2、A
3、B
4、B
5、B
6、C
7、D
8、A
9、D 10、A
11、A12、A13、A14、B 15、C 16、A17、C 18、A19、D 20、A
二、判断题
1、╳改正：自由锻用芯棒扩孔，实质是将坯料沿圆周方向拔长。
2、√
3、╳改正：自由锻主要用于单件、小批量生产，对于大型及特大型锻件的制造，自由锻唯一有效的方法。
4、√
5、√
6、√
7、√
8、√
9、√
10、√
11、╳改正：凡是金属都有一定塑性，但不一定可进行压力加工，如铸铁。
12、√
13、╳改正：金属的再结晶温度也就是能进行再结晶的最低温度。
14、╳改正：区分冷、热加工的标志是以再结晶温度来划分的。
15、╳改正：一般来说，终锻温度应尽可能低一些，这样可以延长锻造时间，减少加热次数。但温度过低，金属塑性降低，变形抗力增大，可锻性同样变差，金属还会产生加工硬化，甚至开裂。
16、√
17、√
18、√
19、√
20、√
三、填空题
1、制坯模镗；预锻模镗；终锻模镗
2、方向性；一致；垂直
3、排样
4、塑性；变形抗力
5、切断；冲裁；弯曲；拉深
6、拉深系数
7、锻造比
8、加工硬化（冷变形强化）
9、过热
10、大
四、简答题
1、答：金属坯料锻造前，为了提高其塑性，降低变形抗力，使金属在较小的外力作用之下产生较大的变形，必须对金属坯料进行加热。
金属在锻造时，允许加热到的最高温度称为始锻温度，始锻温度过高会使坯料产生过热、过烧、氧化、脱碳等缺陷，造成废品；金属停止锻造的温度叫做终锻温度，终锻温度过低，塑性下降，变形抗力增大，当降到一定温度的时候，不仅变形困难，而且容易开裂，必须停止锻造，重新加热后再锻。
2、答：保证模锻件能从模膛取出，应在最大截面处分模；防止错模，应使上下模膛轮廓相同；应使模膛深度最浅，以利于金属充满模膛，模具加工；节约金属、减少切削加工量；使分模面为平面，并使上下模膛深度基本一致；
（热加工工艺基础—第三章焊接与切割第五章毛坯选择）
一、选择题
1、 C
2、C
3、D
4、A
5、A
6、C
7、A
8、C
9、C 10、B
11、A12、A13、C 14、D 15、D 16、B 17、B 18、C 19、A20、B
二、判断题
1、√
2、╳正接用于较厚或高熔点金属的焊接，反接用于较薄或低熔点金属的焊接。当采用碱性焊条焊接时，应采用直流反接，以保证电弧稳定燃烧。
3、╳应选用碱性焊条，含较多的碳酸钙，焊接时分解出氧化钙和二氧化碳，有很好的气体保护和渣保护，同时裂纹倾向小，焊接质量好。
4、╳立焊
5、√因为采用交流电源不仅有钨极冷却作用，还有“阴极破碎”作用。
6、╳焊接结构钢时，焊条的选用原则是焊缝金属与母材等强度。
7、√
8、╳CO2气体保护焊的电极只有熔化极。
9、╳为了增加焊件强度，点焊时焊点之间距离越大越好。
10、√
三、填空题
1、机械矫正法；火焰矫正法
2、铸件
3、作为电极；填充金属
4、对接；角接；T接；搭接
5、碳当量
6、冷裂纹
7、过热区
8、熔化焊、压力焊和钎焊
四、简答题
1、答：咬边：焊接电流太大，焊条角度不合适，电弧过长，焊条横向摆动的速度过快；
气孔：焊接材料表面有油污、铁锈、水分、灰尘等，焊接材料成分选择不当，焊接电弧太长或太短，焊接电流太大或太小；
夹渣：电流过小，熔渣不能充分上浮，运条方式不当，焊缝金属凝固太快且周围不干净，冶金反应生成的杂质浮不到熔池表面；
未焊透：焊接电流太小，焊接速度太快，焊件装配不当，焊条角度不对，电弧未焊透工件；
裂纹：焊接材料的化学成分选择不当，造成焊缝金属硬、脆，在焊缝冷凝后期和继续冷却过程中形成
裂纹，金属液冷却太快，导致热应力过大而形成裂纹，焊件结构设计不合理，造成焊接应力过大而产生裂纹。
2、答：焊条选用的基本原则是保证焊缝金属与母材具有同等水平的性能。要根据母材的化学成分和力学性能选用；根据焊件的工作条件与结构特点选用；按焊接设备、施工条件和焊接工艺性选用。
3、答：①焊前预热；②焊接时采用细焊条，小电流，开坡口，多层焊；③焊后缓冷；④选用碱性焊条。
4、答：略
《机械制造基础》课堂习题参考答案 （热加工工艺基础——第一章铸造） 一、选择题 1、 D 2、B 3、A 4、A 5、B 6、C 7、B 8、A 9、B 10、D 11、C 12、B 13、B 14、B 15、C 16、A17、C 18、B 19、C 20、B 21、B 22、A23、B 24、B 25、A 二、判断题 1、╳常见的铸件缺陷砂眼产生的原因是型砂和芯砂的强度不够；砂型和型芯的紧实度不够；合型时局部损坏，浇注系统不合理，冲坏了砂型。 2、╳易形成缩孔，共晶成分合金一般在恒温下结晶，是逐层凝固方式，易形成集中孔洞，即缩孔。 3、╳应改为：要适中，因紧实度太高，易出现气孔，退让性又不好，易产生铸造应力等。 4、√ 5、√影响铸件凝固方式的因素：合金的结晶温度范围、铸件的温度梯度等。 6、√铸钢件均需经过热处理后才能使用。因为在铸态下的铸钢件内部存在气孔、裂纹、缩孔和缩松、晶粒粗大、组织不均及残余内应力等缺陷，这些缺陷大大降低了其力学性能，因此铸钢件必须进行正火或退火。 7、╳浇注时铸件朝上的表面因产生缺陷的机率较大，其余量应比底面和侧面大。 8、√有色金属铸件，由于表面光洁平整，其加工余量应比铸铁小。 9、√为使砂型易于从模样内腔中脱出，铸孔内壁起模斜度比外壁拔模斜度大，通常为3~10°。 10、╳因为共晶合金是在恒温下结晶其凝固方式为逐层凝固，容易形成缩孔。 11、√ 12、√ 13、╳确定铸件的浇注位置的重要原则是使其重要受力面朝下. 14、╳铸件的所有表面不一定应留有加工余量。 15、√ 三、填空题 1、逐层凝固；糊状凝固；中间凝固 2、缩孔；裂缝 3、合金的流动性；浇注条件；铸型的结构 4、液态收缩；凝固收缩；固态收缩 5、充型能力（流动性） 6、收缩性 7、冷却速度 8、拔模斜度；角度或宽度 9、立式；卧式
1.4 Inconel 718 化学成分 该合金的化学成分分为 3 类：标准成分、优质成分、高纯成分， 材料论文】 Inconel 718 镍基高温合金分析与研究 -午虎特种合金技术部 Inconel 718 概述 Inconel 718 合金是以体心四方的 γ " 和面心立方的 γ′相沉淀强化的镍基高温合金，在 -253 ～ 700 ℃温度范围内具有良好的综合性能 ,650 ℃以下的屈服强度居变形高温合金的首 位, 并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能 ,以及良好的加工性能、焊接性能和 长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温 度范围内获得了极为广泛的应用。 该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及 组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程， 就能 获得可满足不同强度级别和使用要求的各种零件。 供应的品种有锻件、 锻棒、轧棒、 冷轧棒、 圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构 件、机匣等零部件在航空上长期使用。 相近牌号 Inconel 718（ 美国 ）,NC19FeNb （ 法 国） 材料的技术标准 《焊接用高温合金冷拉丝材规范》 HB 6702-1993 《WZ8 系列用 Inconel 718 合金棒材》 GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》 GJB 1952 《航空用高温合金冷轧薄板规范》 GJB 1953 《 航空发动机转动件用高温合金热轧棒材规范》 GJB 2612 《焊接用高温合金冷拉丝材规范》 GJB 3317 《 航空用高温合金热轧板材规范》 GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》 GJB 3020 《航空用高温合金环坯规范》 GJB 3167 《冷镦用高温合金冷拉丝材规范》 GJB 3318 《航空用高温合金冷轧带材规范》 GJB 2611 《 航空用高温合金冷拉棒材规范》 YB/T5247 《焊接用高温合金冷拉丝》 YB/T5249 《冷镦用高温合金冷拉丝》 YB/T5245 《普通承力件用高温合金热轧和锻制棒材》 GB/T14993 《 转动部件用高温合金热轧棒材》 GB/T14994 《高温合金冷拉棒材》 GB/T14995 《高温合金热轧板》 GB/T14996 《高温合金冷轧薄板》 GB/T14997 《高温合金锻制圆饼》 GB/T14998 《高温合金坯件毛坏》 GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》 HB 5199《 航空用高温合金冷轧薄板》 HB 5198 《航空叶片用变形高温合金棒材》 HB 5189 《航空叶片用变形高温合金棒材》 HB 6072 《WZ8 系列用 Inconel 718 合金棒材》 见表 1-1 。优质成分的在标准成分的基础上降碳增 铌，从而减少碳化铌的数量，减少疲劳源 和增 1.1 Inconel 718 材料牌号 Inconel 718 1.2 Inconel 718 1.3 Inconel 718 GJB 2612-1996
何谓切削用量三要素？它们与切削层参数有什么关系？ 切断刀的前角后角主偏角副偏角刃倾角 什么是积屑瘤？它对加工过程有什么影响？如何控制积屑瘤的产生？ 答：在切削速度不高而又能形成连续性切屑的情况下，加工一般钢料或其它塑性材料时，常在前刀面切削处粘有剖面呈三角状的硬块。其硬度通常是工件材料硬度的2～3倍，能够代替切削刃进行切削。这部分冷焊在前刀面的金属称为积屑瘤。 积屑瘤对切削过程的影响：1）实际前角增大。它加大了刀具的实际前角，可使切削力减小，对切削过程起积极的作用。积屑瘤愈高，实际前角愈大。2）使加工表面粗糙度增大。积屑瘤的底部则相对稳定一些，其顶部很不稳定，容易破裂，一部分连附于切屑底部而排出，一部分残留在加工表面上，积屑瘤凸出刀刃部分使加工表面切得非常粗糙，因此在精加工时必须设法避免或减小积屑瘤。3）对刀具寿命的影响。积屑瘤粘附在前刀面上，在相对稳定时，可代替刀刃切削，有减少刀具磨损、提高寿命的作用。但在积屑瘤比较不稳定的情况下使用硬质合金刀具时，积屑瘤的破裂有可能使硬质合金刀具颗粒剥落，反而使磨损加剧。 控制积屑瘤的主要方法有：1）降低切削速度，使温度较低，粘结现象不易发生；2）采用高速切削，使切削温度高于积屑瘤消失的相应温度；3）采用润滑性能好的切削液，减小摩擦；4）增加刀具前角，以减小切屑与前刀面接触区的压力；5）适当提高工件材料硬度，减小加工硬化倾向。 影响切削力的主要因素有哪些？试论述其影响规律。 答：实践证明，切削力的影响因素很多，主要有工件材料、切削用量、刀具几何参数、刀具材料刀具磨损状态和切削液等。 1）工件材料 （1）硬度或强度提高，剪切屈服强度增大，切削力增大。 （2）塑性或韧性提高，切屑不易折断，切屑与前刀面摩擦增大，切削力增大。 2）切削用量 （1）背吃刀量（切削深度）ap、进给量增大，切削层面积增大，变形抗力和摩擦力增大，切削力增大。 （2）切削速度vc ：加工塑性金属时，切削速度Vc对切削力的影响规律如同对切削变形影响一样，它们都是通过积屑瘤与摩擦的作用造成的。切削脆性金属时，因为变形和摩擦均较小，故切削速度Vc改变时切削力变化不大。 3）刀具几何角度 （1）前角：前角增大，变形减小，切削力减小。 （2）主偏角：主偏角Kr在30°-60°范围内增大，由切削厚度hD的影响起主要作用，使主切削力Fz减小；主偏角Kr在60°-90°范围内增大，刀尖处圆弧和副前角的影响更为突出，故主切削力Fz增大。 (3)刃倾角λs：λs对Fz影响较小，但对Fx、Fy影响较大。λs 由正向负转变，则Fx 减小、Fy增大。 4）其它因素 （1）刀具棱面：应选较小宽度,使Fy减小。 （2）刀具圆弧半径：增大，切削变形、摩擦增大，切削力增大。
工程材料 一、判断题1．冲击韧性就是试样断口处单位面积所消耗的功。（√）2．一般来说，金属材料的强度越高，则其冲击韧性越低。（√） 3．一般来说，材料的硬度越高，耐磨性越好。（√） 4．HBW是洛氏硬度的硬度代号。（×） 5．金属材料的使用性能包括力学性能、铸造性能。（×） 6．硬度实验中，布氏硬度测量压痕的深度。（×） 7．硬度实验中，洛氏硬度测量试样表面压痕直径大小。（×） 8．断后伸长率和断面收缩率越大，表示材料的塑性越好。（√） 9．布氏硬度用于测量淬火后零件的硬度。（×） 10．洛氏硬度用于测量退火后零件的硬度。（×） 11．晶体缺陷的共同之处是它们都能引起晶格畸变。（√） 12．理想晶体的内部都或多或少地存在有各种晶体缺陷。（×） 13．室温下，金属晶粒越细，则强度越高，塑性越低。（×） 14．纯金属结晶时形核率随过冷度的增大而不断增加。（×） 15．金属型浇注比砂型浇注得到的铸件晶粒粗大。（×） 16．（×）。晶粒粗大铸成薄壁件与铸成厚壁件 17．厚大铸件的表面部分与中心部分晶粒粗大。（×） 18．α-Fe属于面心立方晶格晶格类型。（×） 19．金属Cu、Al都是面心立方晶格。（√） 20．金属实际结晶温度小于理论结晶温度。（√） 21．在铁碳合金平衡结晶过程中，只有成分为0.77%C的合金才能发生共析反应。（×） 22．一般来说，金属中的固溶体塑性较好，而金属间化合物的硬度较高。（√） 23．铁素体和奥氏体都是碳在α-Fe中的间隙固溶体。（×） 24．奥氏体是硬度较低、塑性较高的组织，适用于压力加工成形。（√） 25．渗碳体是硬而脆的相。（√） 26．铁和碳以化合物形式组成的组织称为莱氏体。（×） 27．铁素体是固溶体，有固溶强化现象，所以性能为硬而脆。（×）28．钢铆钉一般用高碳钢制作。（×） 29．金属在固态下由于温度的改变而发生晶格类型转变的现象，称为同素异构转变。（√） 30．纯铁在770℃时发生同素异构转变。（×） 31．表面淬火既能改变钢的表面化学成分，也能改善心部的组织与性能。（×）． 32．共析钢加热奥氏体后，冷却时所形成的组织主要取决于钢的加热温度。（×） 33．低碳钢或高碳钢件为便于进行机械加工，可预先进行球化退火。（×）
【材料论文】Inconel 718镍基高温合金分析与研究-午虎特种合金技术部一、Inconel 718 概述 Inconel 718合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。 该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。 1.1 Inconel 718 材料牌号 Inconel 718 1.2 Inconel 718 相近牌号 Inconel 718(美国),NC19FeNb(法国) 1.3 Inconel 718 材料的技术标准 GJB 2612-1996 《焊接用高温合金冷拉丝材规范》 HB 6702-1993 《WZ8系列用Inconel 718合金棒材》 GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》 GJB 1952 《航空用高温合金冷轧薄板规范》 GJB 1953《航空发动机转动件用高温合金热轧棒材规范》 GJB 2612 《焊接用高温合金冷拉丝材规范》 GJB 3317《航空用高温合金热轧板材规范》 GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》 GJB 3020 《航空用高温合金环坯规范》 GJB 3167 《冷镦用高温合金冷拉丝材规范》 GJB 3318 《航空用高温合金冷轧带材规范》 GJB 2611《航空用高温合金冷拉棒材规范》 YB/T5247 《焊接用高温合金冷拉丝》 YB/T5249 《冷镦用高温合金冷拉丝》 YB/T5245 《普通承力件用高温合金热轧和锻制棒材》 GB/T14993《转动部件用高温合金热轧棒材》 GB/T14994 《高温合金冷拉棒材》 GB/T14995 《高温合金热轧板》 GB/T14996 《高温合金冷轧薄板》 GB/T14997 《高温合金锻制圆饼》 GB/T14998 《高温合金坯件毛坏》 GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》 HB 5199《航空用高温合金冷轧薄板》 HB 5198 《航空叶片用变形高温合金棒材》 HB 5189 《航空叶片用变形高温合金棒材》 HB 6072 《WZ8系列用Inconel 718合金棒材》 1.4 Inconel 718 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，
[熔炼工（初级）]考试考核大纲 本大纲依据《熔炼工职业标准》规定的基础理论知识部分和对初级工工作要求（技能要求、相关知识）部分制定。 一、考核内容 (一) 基础理论知识 1.职业道德：（1）诚实守信的基本内涵；（2）企业员工遵纪守法的具体要求。 2.质量管理：（1）全面质量管理的基本方法；（2）关键工序的管理。 3.合金材料：（1）汽车常用的金属材料种类（铸铁、铝合金）； （2）合金的牌号，性能与选用。 4.机械识图：（1）表面粗糙度；（2）位置公差的定义；（3）识图知识。 5.电工基本知识：(1)熔炼设备常用电器及电气传动知识； (2)安全用电知识。 （二）熔炼理论 1.铸铁及其熔炼：（1）影响铸铁铸态组织的因素；（2）铸铁的结晶及组字形成； （3）特种性能铸铁； （4）铸铁的熔炼。 2.铸钢及其熔炼:（1）铸钢分类；（2）铸钢熔炼。 3.铸造非铁特合金及其熔炼：（1）铸造铝合金；（2）铸造铝合金熔炼。 （三）熔炼操作技能 1.常用铸造合金材料的牌号及特性。 2.常用炉衬材料及保温知识。 （四）熔炼工艺 1.熔炼工具：（1）装配工具种类；（2）工具适用范围。 2.铝合金熔炼及精炼设备设备选择。 3.熔炼工艺参数选择。 4.精炼工艺参数选择。 二、考试题型及题量 1、理论（120分钟）： ①单项选择题（40题，共40分）； ②判断题（35题，共35分）； ③简答题（3题，15分）； ④计算题（2题，共10分）。 2、实作（100分）： 工具涂料配置、涂刷及密度当量分析（时间120分钟）。 三、推荐教材目录 1《铸造合金及其熔炼》机械工业出版社
职业技能鉴定理论考试复习题 熔炼工（初级） 一、单选题（100题）： 1．在市场经济条件下职业道德具有（ C ）的社会功能。 A鼓励人们自由择业 B遏制牟利最大化 C 促进人们的行为规范 D 最大限度地克服人们受到利益驱动 2．职业道德通过（ A ）起着增强企业凝聚的作用。 A 协调员工之间的关系 B 增加职工福利 C 为员工创造发展空间 D 调节企业与社会关系 3．为了促进企业的规范化发展，需要发挥企业文化的（ D ）功能。 A 娱乐 B 主导 C 决策 D 自律 4．文明礼貌的职业道德规范要求员工做到（ B ）。 A 忠于职守 B 待人热情 C 办事公道 D 讲究卫生 5．对待职业和岗位，（ D ）并不是爱岗敬业所要求的。 A 树立职业理想 B 干一行爱一行专一行 C 遵守企业规章制度 D 一职定终身 6．下列关于诚信的表述，不恰当的一项是（ B ）。 A 诚信是市场经济的基础 B商品交换的目的就是诚实守信 C 重合同就是守信用 D 诚信是职业道德的根本 7．下列选项中不是办事公道具体要求的一项是（ B ）。 A 热爱、坚持真理 B 服从上级 C 不谋私利 D 公平公正 8．下列选项中，（ C ）是团结互相道德规范要求的中心环节。 A 平等尊重 B 顾全大局 C 互相学习 D 加强协作 9．职工对企业诚实守信应该做到的是（ B ）
热加工工艺基础（论文） 题目：爆炸焊接技术的展望 专业名称：机械设计制造及其自动化 指导老师：樊老师 学院：船山学院 班级：09机械01班 学号：20099410102 学生姓名：X X 2011年12月6日 论铸造与焊接工艺的优劣 摘要：铸造和焊接的工艺是机械工业中不可或缺的加工方式，可以根据两工艺的应用种类、范围、力学分析、工序及缺陷分析和控制综合对比两种工艺的特点，以便更好地了解这两种工艺，为以后的学习奠定基础。 本人通过查阅大量文献资料和实验结论总结了以上两种工艺的特点以及分析两种工艺的优劣。总结分析表明：其中铸造的原材料大都来源广泛，价格较低，工艺装备及设备的投资费用较低，在各类机械产品中，铸件质量占整机质量的比重很大；焊接应用几乎不受限制，主要用来制造机器零件、部件和工具等，有连接性能好，省料、省工、成本低，重量轻，简化工艺。主要缺点是：铸造的铸件组织疏松，力学性能较差；铸造工序多，难以精确控制；焊接的结构是不可拆卸的，不便更换、修理部分零件，接头的力学性能不如母材，而且会产生残余应力和焊接变形等缺陷。 Abstract：casting and welding processes is indispensable in the mechanical industry, processing methods can be applied in accordance with the two types of processes, scope, mechanics analysis, processes and error control integrated seamless and compares the two craft character in order to better understand how the two craft, lay the foundation for future learning. I passed a substantial literature information available and experimental conclusions summarized above two technics characterized by two technics of analysis as well as disadvantages. Summary: the casting of raw materials analysis shows that most widely, sources at a lower price, technical equipment and equipment investment in low-cost, quality castings in all types of machinery products accounted for a great proportion of the whole machine quality; welding applications, which are used for virtually unrestricted manufacturing machine parts, components and tools, such as good performance, and materials that are linked up and low-cost, light weight, and streamline processes. The main disadvantage is that foundry casting organizations: Osteoporosis is a relatively poor performance, and mechanics; casting process, it will be difficult to control the exact structure; welding of inconvenience which can not be demolished, replacement, repair part of the joints, spare parts and materials, and mechanical performance rather than a residual stress and welding deformation such deficiencies. 关键词：铸造；焊接；工艺种类；加工工艺；应用范围；力学分析；误差分析与控制Keywords：Casting; welding; technology types; processing technology; application; mechanical analysis; error analysis and control 一、焊接与铸造工艺的种类
机械制造基础 一、判断题 1、钢的正火的硬度、强度比退火低。（3） 4、通过热处理可以有效地提高灰铸铁的力学性能。（3） 5、焊件开坡口的目的在于保证焊透，增加接头强度。（√） 6、基本尺寸就是要求加工时要达到的尺寸。（3） 7、采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差等于尺寸公差，则该零件一 定合格。（√） 8、图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。（√） 9、切削用量是切削速度、进给量和背吃刀量三者的总称。（√） 10、刀具耐用度为刀具两次刃磨之间的切削时间。（√） 11、切削液具有冷却、润滑、清洗、防锈四种作用。（√） 12、在车削加工中，车刀的纵向或横向移动，属于进给运动。（√） 13、根据工件的加工要求，不需要限制工件的全部自由度，这种定位称为不完全定位。（√） 14、固定支承在装配后，需要将其工作表面一次磨平。（√） 15、冲击韧性值随温度的降低而减小。（√） 16、正火的冷却速度比退火稍慢一些。（3） 17、碳钢的含碳量一般不超过1. 3%。（√） 18、一般情况下，焊件厚度小于4mm 时，焊条直径等于焊件厚度。（√） 19、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（3） 20、为了实现互换性，零件的公差规定越小越好。（3） 21、Ra 值越大，零件表面越粗糙。（√） 22、切削用量主要是指切削速度和进给量。（3） 23、提高表面质量的主要措施是增大刀具的前角与后角。（3） 24、就四种切屑基本形态相比较，形成带状切屑时切削过程最平稳。（√） 25、用分布于铣刀圆柱面上的刀齿进行的铣削称为周铣。（√） 26、过定位在机械加工中是不允许的。（3） 27、通过热处理可以有效地提高灰铸铁的力学性能。（3） 28、焊件开坡口的目的在于保证焊透，增加接头强度。（√） 29、基本尺寸就是要求加工时要达到的尺寸。（3） 30、采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差等于尺寸公差，则该零件一 定合格。（√） 31、图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。（√） 32、切削用量是切削速度、进给量和背吃刀量三者的总称。（√） 33、刀具耐用度为刀具两次刃磨之间的切削时间。（√） 34、切削液具有冷却、润滑、清洗、防锈四种作用。（√） 35、在车削加工中，车刀的纵向或横向移动，属于进给运动。（√） 36、根据工件的加工要求，不需要限制工件的全部自由度，这种定位称为不完全定位。（√） 37、固定支承在装配后，需要将其工作表面一次磨平。（√）
《材料成型及控制工程专业概论》课程论文 材控111 10112172 周军 关键词：专业综合介绍主要课程知识当前教育状况个人专业理想学习计划 一、专业综合介绍 材料成型及控制工程专业研究通过热加工改变材料的微观结构、宏观性能和表面形状，研究热加工过程中的相关工艺因素对材料的影响，解决成型工艺开发、成型设备、工艺优化的理论和方法；研究模具设计理论及方法，研究模具制造中的材料、热处理、加工方法等问题。本学科是国民经济发展的支柱产业。。 材料成型及控制工程专业作为机械系的一个方向，主要侧重于机械加工方面。近年来随着材料科学的发展，材料成型及控制已经远远超出机械加工范畴，逐渐形成一个完整体系。它括材料加工的基础理论知识，对材料成型的形状控制、组织结构控制、性能控制和生产过程控制，模具计算机设计及制造，材料成型计算机仿真与控制，以及新材料、新产品工艺的开发等等。可以说该专业是一个接口，一头联系着材料科学，一头联系着实际工业应用。 本专业分为两个培养模块： （一）焊接成型及控制： 培养能适应社会需求，掌握焊接成型的基础理论、金属材料的焊接、焊接检验、焊接方法及设备、焊接生产管理等全面知识的高级技术人才。 （二）铸造成型及控制 这是目前社会最需要人才的专业之一。主要有砂型铸造、压力铸造、精密铸造、金属型铸造、低压铸造、挤压铸造等专业技术及专业内新技术发展方向。 （三）压力加工及控制 分为锻造和冲压两大专业方向，在国民经济中起到非常重要的作用。 （四）模具设计与制造： 掌握材料塑性成型加工的基础理论、模具的设计与制造、模具的计算机辅助设计、材料塑性加工生产管理等全面知识的高级技术人才。 二、主要课程知识 工程制图、工程力学、工程材料、电工和电子技术、材料成型基础、机械原理、机械设计、CAD/CAM软件应用、塑料成型机械、冲压工艺及模具设计、塑料模具设计、模具制造技术以及相应课程的实验和实践。 三、当前教育状况
机械制造基础习题集（热加工工艺基础） 专业班级：______________学生姓名：______________成绩：______________ 一、选择题1、D 2、C 3、D 4、 B 5、D 6、C 7、A 8、A 9、A 10、A 11、B 12、C 13、A 14、C 15、B 16、A 17、B 18、D 19、B 20、A 1、阶梯轴在直径相差不大时，应采用的毛坯是（）。 A、铸件 B、焊接件 C、锻件 D、型材 2、卡车驾驶室的外壳应选用（）。 A、锻件和型材 B、铸件和冲压件 C、焊接件和冲压件 D、型材和焊接件 3、滑动轴承生产时，采用的铸造方法应是（）。 A、溶模铸造 B、压力铸造 C、金属型铸造 D、离心铸造 4、铸件缩孔常产生的部位是（）。 A、冒口 B、最后凝固区 C、浇口 5、采用一般的工艺方法，下列金属材料中，焊接性能较好的是（）。 A、铜合金 B、铝合金 C、可锻铸件 D、低碳钢 6、板料在冲压弯曲时，弯曲圆弧的弯曲方向应与板料的纤维方向（）。 A、垂直 B、斜交 C、一致 7、合金液体的浇注温度越高，合金的流动性（）。 A、愈好 B、愈差 C、愈小 D、愈大 8、为下列批量生产的零件选择毛坯：小轿车的偏心轴应选（）。 A、锻件 B、铸件 C、焊接件 D、冲压件 E、型材 9、在铸造生产的各种方法中，最基本的方法是（）。 A、砂型铸造 B、金属型铸造 C、离心铸造 D、熔模铸造 10、缝焊接头型式一般多采用（）。 A、对接 B、角接 C、T字接 D、搭接 11、在下列合金中，流动性最差的合金是（）。 A、灰铸铁 B、铸钢 C、铜合金 D、铝合金 12、铸件的壁或肋的连接应采用（）。 A、锐角连接 B、直角连接 C、圆角连接 D、交叉连接 13、下列冲压基本工序中，属于变形工序的是（）。 A、拉深 B、落料 C、冲孔 D、切口 14、对铝合金最合适的焊接方法是（）。 A、电阻焊 B、电渣焊 C、氩弧焊 D、手工电弧焊 15、在铸铁的熔炼设备中，应用最为广泛的是（）。 A、电弧炉 B、冲天炉 C、工频炉 D、反射炉 16、影响铸铁性能最主要的因素是（）。
《机械制造基础（热加工工艺基础）》复习题 一．选择题（每小题5|分） 1.铸件缩孔常产生的部位是（）。 A 冒口 B 最后凝固区 C 浇口 2．在铸造生产的各种方法中，最基本的方法是（）。 A.砂型铸造 B金属型铸造 C 离心铸造 D熔模铸造 3.下列冲压基本工序中，属于变形工序的是（）。 A 拉深 B 落料 C 冲孔 D 切口 4.机床床身的成形方法通常为（）。 A 锻压 B 焊接 C 冷冲压 D 铸造 5.减速器箱体的成形方法通常为（）。 A 锻压 B 焊接 C 铸造 D冷冲压 6．为防止铸件产生内应力，型砂应具有一定的（）。 A.透气性 B耐火性 C 强度 D退让性 7.板料在冲压弯曲时，弯曲园弧的弯曲方向应与板料的纤维方向（）。 A 垂直 B斜交 C 一致 8.焊采用一般的工艺方法，下列金属材料中焊接性能较好的是（）。 A 铜合金 B铝合金 C 可锻铸铁 D 低碳钢 二.填空题（每小题5分） 1.拉深变形后制件的直径与其毛坯直径之比称作。 2.手工电弧焊焊条焊芯的作用是和。 3.皮带轮在批量生产时应采用毛坯。 4.金属的焊接方法主要可分为、和三大类。 5.影响铸铁石墨化及组织、性能的因素是和。 62拉深工艺的主要缺陷是和。 7.生产机床床身一般应采用毛坯。 8.超塑性成型的主要工艺方法有、、和等。三．名词解释（每个5分） 1.落料 2.拔模斜度
3.最小弯曲半径 4.离心铸造 5.爆炸成形 6.烙铁钎焊 四.简答题（每题10分） 1.在落料和冲孔等冲裁工序中，凹模和凸模之间的间隙主要取决于什么？ 2.缩孔和缩松是怎么形成的？如何防止？ 3.什么叫碳当量？它有何作用？ 4.什么叫铸造应力？减少和消除铸造应力的方法有哪些？ 5.在板料的拉深工艺中，如何防止拉穿和起皱褶这样的缺陷？ 6.什么叫焊接性？影响焊接性的因素有哪些？ 五．综合题（15分） 1.试指出图中哪种焊接方案是合理的，说明理由。 2.试编制图中冲压零件的工艺规程。
机械制造基础试题及答案 《机械制造基础》试题及答案 一、单选题（共30道试题，共90分。 1.钻孔有两种基本方式，其一是钻头不转，工件转，这种加工方式容易产生（B ）误差。 A.轴线歪斜 B.锥度 C.轴线歪斜和锥度 D.轴线歪斜和腰鼓形 2.（C ）时，前角应选大些。 A.加工脆性材料 B.工件材料硬度高； C.加工塑性材料 D.脆性或塑性材料 3.主要影响切屑流出方向的刀具角度为（C ） A.前角 B.后角 C.刃倾角 D.主偏角 4.减小主偏角，（A ）。 A.使刀具寿命得到提高 B.使刀具寿命降低 C.利于避免工件产生变形和振动 D.对切削加工没影响 5.下列刀具材料中，适宜制作形状复杂机动刀具的材料是
（B） A.合金工具钢 B.高速钢 C.硬质合金钢 D.人造聚晶金刚石 6.成批加工车床导轨面时，宜采用的半精加工方法是（A） A.精刨 B.精铣 C.精磨 D.精拉 7.（B ）时，选用软的砂轮。 A.磨削软材料 B.磨削硬材料 C.磨削断续表面 D.精磨 8.机床主轴齿轮（B ）要求高些。 A.传递运动的准确性 B.传动的平稳性 C.载荷分布的 均匀性D.侧隙 9.精加工时，应选用（ C ）进行冷却。 A.水溶液 B.乳化液 C.切削油 D.温度较高的水溶液 10.加工? 100勺孔，常采用的加工方法是（C ） A.钻孔 B.扩孔 C.镗孔 D.铰孔 11.在切削平面内测量的角度有（D ） A.前角 B.后角 C.主偏角 D.刃倾角 12.车床刀架的横向运动方向与车床回转轴线不垂直，车出的工件将呈现出（D ）。 A.腰鼓形和锥度。 B.腰鼓形 C.锥度 D.端面中凸形 13.数控机床主要适用的场合是（B ） A.定型产品的大批量生产 B.多品种小批量生产 C.中等精度的定型产品 D.修配加工 14.主运动是由工件执行的机床有（ A ）
过程装备与控制工程进展论文 论文题目：论过程装备与控制工程发展趋势及其就业形势 学院： 专业： 班级： 学号： 学生姓名： 教师：
过程装备与控制工程专业发展趋势及其就业形势 摘要：过程装备与控制工程专业是上世纪50年代中期发展起来的一门融机械、化工、电工于一体的交叉性学科，是由最初的化工机械发展过来，自成立以来，已曲曲折折地走过了近50年的路程。纵观过控的发展历史，其发展趋势是日渐热门。就业形势方面本专业人才需求量基本上一直是供不应求的状况，就业率越来越高，就业环境越来越好，就业待遇也不断在上升。过程装备与控制工程这个专业在这个人才竞争激烈的21世纪的大熔炉，过程装备与控制工程专业在各大专业中占有重要的分量，特别是在化工机械方面占有重要地位！ 关键词：过程装备与控制工程、现状、发展趋势、就业形势 1前言： 过控，即过程装备与控制工程，这个可能决定人生职业工作的专业，可能对于大多数人来说是个很陌生的名字。选择这个专业的很多同学往往都看中了这个专业名称的后四个字——“控制工程”，然而到目前为止，这个专业的发展主要还是倾向于这个专业的的前四个字——“过程装备”。虽然这个专业在不断的发展，壮大。但是很多人对于过控专业内涵任然没有认真深刻的了解，这里我通过收集老师、学长及网友的介绍、以及自己对这个专业的相关了解，对过控专业设计的内容，对本专业的发展历史和未来发展趋势以及就业形势做一下简要的分析，现与大家分享。 2过控专业历史背景及其发展趋势 2.1历史背景 上世纪50年代，出于国家化工建设的需要，设立了“化机”专业，即现在的过控转业的前身。到上世纪末，为适应国家新的形势和经济发展的需要和顺应科技时代的潮流，也为了更多是为了改善这个专业名称差导致大家不愿来的局面，把这个专业的名称改成了现在的“过程装备与控制工程”，将机器装备、工艺流程及控制工程等内容融合在一起,培养“过-装-控”复合型专业人才。该专业研究内容广泛、横跨了数个学科，包括了电工、机械、化工三方综合，具有“综合性跨学科先进专业”，同时也导致了博而不精的弊端。随着全球现代化的需要和发展，在化工机械里面逐渐应用到了越来越多的自动控制。20
金属材料热处理与加工应用题库及答案 目录 项目一金属材料与热处理 (2) 一、单选（共46题） (2) 二、判断（共2题） (4) 三、填空（共15题） (4) 四、名词解释（共12题） (5) 五、简答（共6题） (5) 项目二热加工工艺 (7) 一、单选（共32题） (7) 二、判断（共18题） (8) 三、填空（共16题） (9) 四、名词解释（共5题） (9) 五、简答（共14题） (10) 项目三冷加工工艺 (13) 一、填空（共3题） (13) 二、简答（共2题） (13)
项目一金属材料与热处理 一、单选（共46题） 1.金属α－Ｆｅ属于（A）晶格。 A.体心立方 B.面心立方 C.密排六方晶格 D.斜排立方晶格 2.铁与碳形成的稳定化合物Fe3C称为:（C） A.铁素体 B.奥氏体 C.渗碳体 D.珠光体 3.强度和硬度都较高的铁碳合金是：（A ）。 A.珠光体 B.渗碳体 C.奥氏体 D.铁素体 4.碳在γ－Ｆｅ中的间隙固溶体，称为：（B）。 A.铁素体 B.奥氏体 C.渗碳体 D.珠光体 4.硬度高而极脆的铁碳合金是：（C）。 A.铁素体 B.奥氏体 C.渗碳体 D.珠光体 5.由γ－Ｆｅ转变成α－Ｆｅ是属于：（D ）。 A.共析转变 B.共晶转变 C.晶粒变 D.同素异构转变 6.铁素体（Ｆ）是：（D）。 A.纯铁 B.混合物 C.化合物 D.固溶体 7.金属结晶时，冷却速度越快，其实际结晶温度将：（B）。 A.越高 B.越低 C.越接近理论结晶温度 D.固溶体 8.为细化晶粒，可采用：（B）。 A.快速浇注 B.加变质剂 C.以砂型代金属型 D.固溶体 9.晶体中的位错属于：（C）。 A.体缺陷 B.面缺陷 C.线缺陷 D.点缺陷 10.下列哪种是高级优质钢：（C）。 A.10号钢 B.Ｔ7 C.Ｔ8Ａ D.30Ｃｒ 11.优质碳素结构钢“４５”，其中钢的平均含碳量为：（C ）。 A.45％ B.0.045％ C.0.45％ D.4.5％ 12.优质碳钢的钢号是以（A ）命名。 A.含碳量 B.硬度 C.抗拉强度 D.屈服极限 13.优质碳素钢之所以优质，是因为有害成分（B ）含量少。 A.碳 B.硫 C.硅 D.锰 14.碳素工具钢的钢号中数字表示钢中平均含碳量的（C）。 A.十分数 B.百分数 C.千分数 D.万分数 15.碳钢中含硫量过高时，将容易引起（B）。 A.冷脆 B.热脆 C.氢脆 D.兰脆 16.选用钢材应以（C）为基础。 A.硬度 B.含碳量 C.综合机械性能 D.价格 17.属于中碳钢的是（B ）。 A.20号钢 B.30号钢 C.60号钢 D.70号钢 18.下列金属中，焊接性最差的是（D ）。 A.低碳钢 B.中碳钢 C.高碳钢 D.铸铁

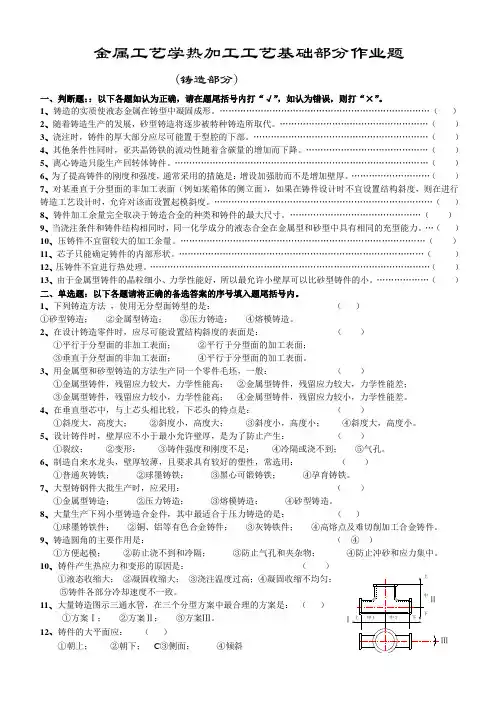

金属工艺学热加工工艺基础部分作业题 铸造部分 1、什么是合金的铸造性能？它可以用哪些性能来衡量？铸造性能不好，会引起哪些缺陷？合金的流动性受到哪些因素影响？ 2、铸件的凝固方式有哪些？合金的收缩经历哪几个阶段？缩孔和缩松的产生原因是什么？防止缩孔和缩松的方法有哪些？ 3、热应力和机械应力产生的原因是什么？什么是顺序凝固原则？什么是同时凝固原则？各有何应用？热裂和冷裂的特征是什么？ 4、机器造型的工艺特点是什么？铸造方法分为哪几类？ 5、什么是浇注位置？什么是分型面？选择浇注位置的原则及其原因？什么是起模斜度？ 6、常见特种铸造方法有哪些？熔模铸造、金属型铸造、压力铸造、低压铸造和离心铸造都主要适合生产哪些合金铸件？ 金属塑性加工部分 1、什么是始锻温度？什么是终锻温度？什么是锻造温度范围？ 2、什么是锻造比？纤维组织有何特点？影响金属可锻性的因素有哪些？ 3、自由锻的工序有哪些？基本工序有哪些？ 4、自由锻、模锻设备主要有哪些？各有何应用？分模面选择原则是什么？ 5、怎样确定落料模和冲孔模刃口尺寸？ 6、拉深时的废品有哪些？如何防止？什么是拉深系数？有何意义？ 7、弯曲的最小弯曲半径是多少？如何控制弹复现象保证弯曲精度？ 焊接部分 1、按焊接过程的特点不同，焊接方法分为哪几类？ 2、焊接接头由哪些部分组成，各有何特点？ 3、焊条药皮有哪些作用？焊芯和焊丝有哪些作用？如何正确选用焊条？下列焊条型号或牌号的含义是什么？E4303，J422，J507 4、点焊和缝焊各有哪些用途？闪光对焊和电阻对焊有什么相同点和不同点？ 5、钎焊时，钎剂的作用是什么？什么是软钎焊？什么是硬钎焊？各有哪些用途？ 6、埋弧焊、氩弧焊、CO2气体保护焊、电阻焊各有何应用？ 7、什么是金属焊接性？间接评价金属焊接性的方法有哪些？ 铸造部分 一、判断题： 1、铸造的实质使液态金属在铸型中凝固成形。………………………………………（） 2、随着铸造生产的发展，砂型铸造将逐步被特种铸造所取代。……………………（） 3、活块造型、三箱造型也适用于机器造型。…………………………………………（） 4、为了提高铸件的刚度和强度，通常采用的措施是：增设加强肋而不是增加壁厚。（） 5、铸件加工余量完全取决于铸造合金的种类和铸件的最大尺寸。…………………（） 6、当浇注条件和铸件结构相同时，同一化学成分的液态合金在金属型和砂型中具有相同的充型能力。…………………………………………………………………………………（） 7、型芯只能确定铸件的内部形状。………………………………………………………（） 8、铸造合金固态收缩是引起铸件产生缩孔的根本原因。………………………………（） 9、离心铸造只能生产空心铸件。…………………………………………………………（） 10、砂型铸造时，分型面只能有一个。………………………………………………（） 11、浇注位置是指造型时模样在铸型中所处的位置，它影响铸型的质量。…………（） 12、在同一合金系中，共晶合金的流动性最好。…………………………………………（） 13、从凝固机理上看，铸件产生缩孔和缩松的主要原因是合金液态收缩量与凝固收缩量之
第一篇工程材料 一、判断题（对的在题前的括号中打“√”，错的打“×”） （）1. 奥氏体的晶粒大小除了与加热温度和保温时间有关外，还与奥氏体中碳的质量分数及合金元素的质量分数有关。 （）2. 马氏体的硬度主要取决于马氏体中的碳的质量分数。 （）3. 固溶强化是指因形成固溶体而引起合金强度、硬度升高的现象。“√” （）4. 奥氏体中碳的质量分数愈高，淬火后残余奥氏体的量愈多。（）5. 同一钢材在相同加热条件下水淬比油淬的淬透性好。 （）6. 感应加热时的淬硬层深度主要取决于电流频率。频率愈高，则淬硬层愈浅。“√” （）7. 钢的表面淬火和表面化学热处理，本质上都是为了改变表面的成分和组织，从而提高其表面性能。 （）8. 钢的含碳量越高，则其淬火加热温度越高。 （）9. 金属多晶体是由许多内部晶格位向相同，而相互间位向不同的小晶体组成的。 （）10. 因为单晶体具有各向异性的特征，所以实际应用的金属晶体在各个方向上的性能也是不相同的。“×” （）11. 在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细。“√” （）12. 在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。“×” （）13. 在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。“×” （）14. 在其它条件相同时，浇注时采用振动的铸件晶粒比不采用振动的
铸件晶粒更细“√” （）15. 铸造合金常用共晶或接近共晶成分的合金，要进行塑性变形的合金常用具有单相固溶体成分的合金。 （）16. 合金中的固溶体一般说塑性较好，而金属化合物的硬度较高。（）17. 过冷奥氏体的冷却速度越快，钢冷却后的硬度越高。 （）18. 第一类回火脆性是可逆的，第二类回火脆性是不可逆的。 （）19. 随奥氏体中碳的质量分数的增高，马氏体转变后，其中片状马氏体增加，板条状马氏体减少。 （）20. 孕育铸铁的强度、硬度比普通灰铸铁明显提高。 （）21. 凡是由液体凝固成固体的过程都是结晶。“×” （）22. 灰铸铁经过球化退火可获得球墨铸铁。 （）23. 为了提高硬铝的强度和硬度，应进行淬火加时效处理。 （）24. 除钴以外，大多数合金元素都使C曲线右移，从而提高钢的淬透性。 （）25. 奥氏体中的碳的质量分数愈高，则马氏体转变的开始温度和终止温度愈低。 （）26. 机械零件在承受交变应力时，只要该应力的绝对值小于它的屈服强度，就不会发生疲劳破坏。× （）27. 金属的同素异晶转变过程也是一种再结晶的过程。“×” （）28. 灰口铸铁件壁越厚，强度愈高。 （）29. 灰口铸铁的机械性能主要取决于石墨，而球墨铸铁的性能主要取决于基体。 （）30. 渗C和渗N都是常用的化学热处理都是要改变零件表面的化学成份，都需安排后续热处理。 （）31. 所有加入钢中的合金元素都可以不同程度地细化晶粒。“×”
