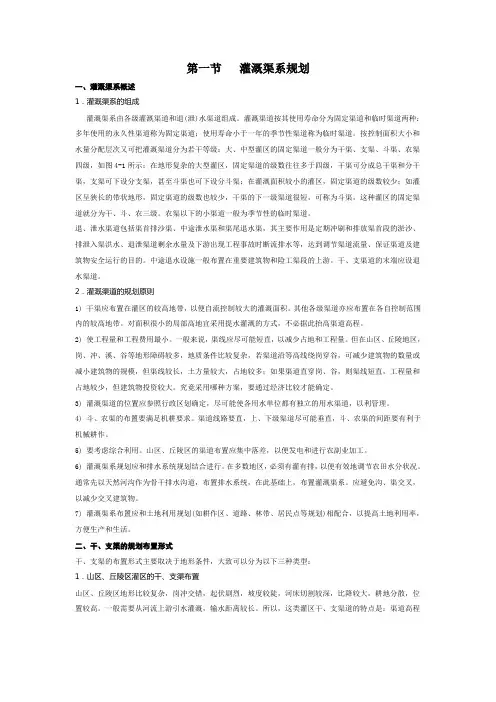

第一节灌溉渠系规划
一、灌溉渠系概述
1．灌溉渠系的组成
灌溉渠系由各级灌溉渠道和退(泄)水渠道组成。灌溉渠道按其使用寿命分为固定渠道和临时渠道两种:多年使用的永久性渠道称为固定渠道;使用寿命小于一年的季节性渠道称为临时渠道。按控制面积大小和水量分配层次又可把灌溉渠道分为若干等级:大、中型灌区的固定渠道一般分为干渠、支渠、斗渠、农渠四级，如图４-1所示;在地形复杂的大型灌区,固定渠道的级数往往多于四级，干渠可分成总干渠和分干渠，支渠可下设分支渠,甚至斗渠也可下设分斗渠；在灌溉面积较小的灌区,固定渠道的级数较少;如灌区呈狭长的带状地形,固定渠道的级数也较少,干渠的下一级渠道很短，可称为斗渠，这种灌区的固定渠道就分为干、斗、农三级。农渠以下的小渠道一般为季节性的临时渠道。
退、泄水渠道包括渠首排沙渠、中途泄水渠和渠尾退水渠，其主要作用是定期冲刷和排放渠首段的淤沙、排泄入渠洪水、退泄渠道剩余水量及下游出现工程事故时断流排水等，达到调节渠道流量、保证渠道及建筑物安全运行的目的。中途退水设施一般布置在重要建筑物和险工渠段的上游。干、支渠道的末端应设退水渠道。
２.灌溉渠道的规划原则
1) 干渠应布置在灌区的较高地带,以便自流控制较大的灌溉面积。其他各级渠道亦应布置在各自控制范围内的较高地带。对面积很小的局部高地宜采用提水灌溉的方式，不必据此抬高渠道高程。
2）使工程量和工程费用最小。一般来说，渠线应尽可能短直，以减少占地和工程量。但在山区、丘陵地区，岗、冲、溪、谷等地形障碍较多,地质条件比较复杂,若渠道沿等高线绕岗穿谷,可减少建筑物的数量或减小建筑物的规模，但渠线较长,土方量较大，占地较多；如果渠道直穿岗、谷，则渠线短直，工程量和占地较少,但建筑物投资较大。究竟采用哪种方案,要通过经济比较才能确定。
3) 灌溉渠道的位置应参照行政区划确定，尽可能使各用水单位都有独立的用水渠道,以利管理。
4）斗、农渠的布置要满足机耕要求。渠道线路要直,上、下级渠道尽可能垂直，斗、农渠的间距要有利于机械耕作。
5) 要考虑综合利用。山区、丘陵区的渠道布置应集中落差,以便发电和进行农副业加工。
6) 灌溉渠系规划应和排水系统规划结合进行。在多数地区,必须有灌有排,以便有效地调节农田水分状况。通常先以天然河沟作为骨干排水沟道，布置排水系统，在此基础上，布置灌溉渠系。应避免沟、渠交叉，以减少交叉建筑物。
7) 灌溉渠系布置应和土地利用规划(如耕作区、道路、林带、居民点等规划)相配合,以提高土地利用率,方便生产和生活。
二、干、支渠的规划布置形式
干、支渠的布置形式主要取决于地形条件,大致可以分为以下三种类型：
1．山区、丘陵区灌区的干、支渠布置
山区、丘陵区地形比较复杂，岗冲交错，起伏剧烈，坡度较陡，河床切割较深,比降较大,耕地分散,位置较高。一般需要从河流上游引水灌溉,输水距离较长。所以，这类灌区干、支渠道的特点是:渠道高程较高，
比降平缓,渠
线较长而且弯
曲较多,深挖、
高填渠段较
多，沿渠交叉建筑物较多。渠道常和沿途的塘坝、水库相联，形成长藤结瓜式水利系统，以求增强水资源的调蓄利用能力和提高灌溉工程的利用率。
山丘、丘陵区的干渠一般沿灌区上部边缘布置,大体上和等高线平行，支渠沿两溪间的分水岭布置,如图4-２所示。在丘陵地区，如灌区内有主要岗岭横贯中部,干渠可布置在岗脊上，大体和等高线垂直，干渠比降视地面坡度而定，支渠自干渠两侧分出,控制岗岭两侧的坡地。
2．平原区灌区的干、支渠布置
这类灌区大多位于河流中、下游地区的冲积平原，地形平坦开阔,耕地集中连片。山前洪积冲积扇,除地面坡度较大外,也具有平原地区的其他特征。河谷阶地位于河流两侧,呈狭长地带,地面坡度倾向河流，高处地面坡度较大,河流附近坡度平缓，水文地质条件和土地利用等情况和平原地区相似。这些地区的渠币规划具有类似的特点，可归为一类。干渠多沿等高线布置，支渠垂直等高线布置，如图4－3所示。
3．圩垸区灌区的干、支渠布置
分布在沿江、滨湖低洼地区的圩垸区，地势平坦低洼,河湖港汊密布，洪水位高于地面,必须依靠筑堤圈圩才能保证正常的生产和生活，一般没有常年自流排灌的条件，普遍采用机电排灌站进行提排、提灌。面积较大的圩垸，往往一圩多站,分区灌溉或排涝。圩内地形一般是周围高、中间低。灌溉干渠多沿圩堤布置，灌溉渠系通常只有干、支两级，如图４-4所示。
三、斗、农渠的规划布置
1．斗、农渠的规划要求
斗、农渠的规划和农业生产要求关系密切,除遵守前面讲过的灌溉渠道规划原则外，还应满足下列要求: 1) 适应农业生产管理和机械耕作要求；
图4-4圩垸区干支渠布置
2) 便于配水和灌水，有利于提高灌水工作效率；
３) 有利于灌水和耕作的密切配合；
4）土地平整工程量较少。
2.斗渠的规划布置
斗渠的长度和控制面积随地形变化很大。山区、丘陵地区的斗渠长度较短，控制面积较小。平原地区的斗渠较长,控制面积较大。我国北方平原地区一些大型自流灌区的斗渠长度一般为３~5ｋm，控制面积为30０0~5000亩。
斗渠的间距主要根据机耕要求确定,和农渠的长度相适应。
3．农渠的规划布置
农渠是末级固定渠道,控制范围为一个耕作单元。农渠长度根据机耕要求确定，在平原地区通常为500~１000m,间距为2０0～4００m,控制面积为２０0~600亩。丘陵地区农渠的长度和控制面积较小。在有控制地下水位要求的地区,农渠间距根据农沟间距确定。
4．灌溉渠道和排水沟道的配合
灌溉系统和排水系统的规划要互相参照、互相配合、统盘考虑。斗、农渠和斗、农沟的关系则更为密切,他们的配合方式取决于地形条件，有以下两种基本形式:
（1) 灌排相间布置在地形平坦或有微地形起伏的地区，宜把灌溉渠道和排水沟道交错布置,沟、渠都是两侧控制,工程量较省。这种布置形式称为灌排相间布置,如图4－5（a)所示。
(2) 灌排相邻布置在地面向一侧倾斜的地区，渠道只能向一侧灌水,排水沟也只能接纳一边的径流,灌溉渠道和排水沟道只能并行,上灌下排,互相配合。这种布置形式称为灌排相邻布置，见图4-５（b)。
图４-5沟、渠配合方式
(ａ) 灌排相间布置;（b) 灌排相邻布置
四、渠线规划步骤
干、支渠道的渠线规划大致可分为查勘、纸上定线和定线测量三个步骤,简述如下：
１.查勘
先在小比例尺(一般为1/5000０）地形图上初步布置渠线位置，地形复杂的地段可布置几条比较线路，然后进行实际查勘，调查渠道沿线的地形、地质条件,估计建筑物的类型、数量和规模，对难工地段要进行初勘和复勘,经反复分析比较后,初步确定一个可行的渠线布置方案。
2．纸上定线
对经过查勘初步确定的渠线,测量带状地形图,比例尺为1/１0０0~１/５000,等高距为0.５~1.０m,测量范围从初定的渠道中心线向两侧扩展,宽度为１00～２00m。在带状地形图上准确地布置渠道中心线的位置,
包括弯道的曲率半径和弧形中心线的位置，并根据沿线地形和输水流
量选择适宜的渠道比降。在确定渠线位置时，要充分考虑到渠道水位
的沿程变化和地面高程。在平原地区,渠道设计水位一般应高于地面,
形成半挖半填渠道,使渠道水位有足够的控制高程。在丘陵山区，当
渠道沿线地面横向坡度较大时,可按渠道设计水位选择渠道中心线的地面高程。还应使渠线顺直，避免过多的弯曲。
3.定线测量
通过测量,把带状地形图上的渠道中心线放到地面上去，沿线打上木桩，木桩的位置和间距视地形变化情况而定,木桩上写上桩号,并测量各木桩处的地面高程和横向地面高程线,再根据设计的渠道纵横断面确定各
桩号处的挖、填深度和开挖线位置。
在平原地区和小型灌区,可用比例尺等于或大于万分之一的地形图进行渠线规划,先在图纸上初定渠线，再进行实际调查,修改渠线,然后进行定线测量,一般不测带状地形图。斗、农渠的规划也可参照这个步骤进行。
五、渠系建筑物的规划布置
渠系建筑物系指各级渠道上的建筑物,按其作用的不同,可分为以下几种类型：
1．引水建筑物
从河流无坝引水灌溉时的引水建筑物就是渠首进水闸，其作用是调节引入干渠的流量；有坝引水时的引水建筑物是由拦河坝、冲沙闸、进水闸等组成的灌溉引水枢纽，其作用是壅高水位、冲刷进水闸前的淤沙、调节干渠的进水流量、满足灌溉对水位、流量的要求。需要提水灌溉时修筑在渠首的水泵站和需要调节河道流量满足灌溉要求时修建的水库,也均属于引水建筑物。
2．配水建筑物
配水建筑物主要包括分水闸和节制闸。
(1) 分水闸建在上级渠道向下级渠道分水的地方。上级渠道的分水闸就是下级渠道的进水闸。斗、农渠的进水闸惯称为斗门、农门。分水闸的作用是控制和调节向下级渠道的配水流量，其结构形式有开敞式和涵洞式两种。
(2) 节制闸节制闸垂直渠道中心线布置，其作用是根据需要抬高上游渠道的水位或阻止渠水继续流向下游。在下列情况下需要设置节制闸:
１）在下级渠道中，个别渠道进水口处的设计水位和渠底高程较高,当上级渠道的工作流量小于设计流量时，就进水困难,为了保证该渠道能正常引水灌溉，就要在分水口的下游设一节制闸,壅高上游水位,满足下级渠道的引水要求，见图４-6。
2) 下级渠道实行轮灌时，需在轮灌组的分界处设置节制闸,在上游渠道轮灌供水期间，用节制闸拦断水流，把全部水量分配给上游轮灌组中的各条下级渠道。
３) 为了保护渠道上的重要建筑物或险工渠段,退泄降雨期间汇入上游渠段的降雨径流，通常在它们的上游设泄水闸，在泄水闸与被保护建筑物之间设节制闸，使多余水量从泄水闸流向天然河道或排水沟道。３．交叉建筑物
渠道穿越山岗、河沟、道路时，需要修建交叉建筑物。常见的交叉建筑物有隧洞、渡槽、倒虹吸、涵洞、桥梁等。
(1) 隧洞当渠道遇到
山岗时，或因石质坚硬，
或因开挖工程量过大，往往不能采用深挖方渠道，如沿等高线绕行,渠道线路又过长，工程量仍然较大，而且增加了水头损失。在这种情况下，可选择山岗单薄的地方凿洞而过。
(２）渡槽渠道穿过河沟、道路时，如果渠底高于河沟最高洪水位或渠底高于路面的净空大于行驶车辆要求的安全高度时,可架设渡槽，让渠道从河沟、道路的上空通过。渠道穿越洼地时，如采取高填方渠道工程量太大,也可采用渡槽。图４-７表示渠道跨越河沟时的渡槽。
(3) 倒虹吸渠道穿过河沟、道路时，如果渠道水位高出路面或河沟洪水位,但渠底高程却低于路面或河沟洪水位时;或渠底高程虽高于路面,但净空不能满足交通要求时，就要用压力管道代替渠道,从河沟、道路下面通过，压力管道的轴线向下弯曲,形似倒虹，见图4-８。
(4) 涵洞渠道与道路相交，渠道水位低于路面，而且流量较小时,常在路面下面埋设平直的管道,叫做涵洞。当渠道与河沟相交,河沟洪水位低于渠底高程，而且河沟洪水流量小于渠道流量时，可用填方渠道跨越河沟，在填方渠道下面建造排洪涵洞。
（5) 桥梁渠道与道路相交,渠道水位低于路面，而且流量较大、水面较宽时，要在渠道上修建桥梁,
满足
交通
要求。
4.衔接
建筑物
当渠道通过坡度较大的地段时，为了防止渠道冲刷，保持渠道的设计比降,就把渠道分成上、下两段，中间用衔接建筑物联结，这种建筑物常见的有跌水和陡坡,见图4－９和图4－１０。一般当渠道通过跌差较小的陡坎时，可采用跌水；跌差较大、地形变化均匀时,多采用陡坡。
图４-9跌水图4-１0陡坡
5.泄水建筑物
为了防止由于沿渠坡面径流汇入渠道或因下级(游)渠道事故停水而使渠道水位突然升高,威胁渠道的安全
运行，必须在重要建筑物和大填方段的上游以及山洪入渠处的下游修建泄水建筑物,泄放多余的水量。通常是在渠岸上修建溢流堰或泄水闸,当渠道水位超过加大水位时，多余水量即自动溢出或通过泄水闸渲泄出去，确保渠道的安全运行。泄水建筑物具体位置的确定,还要考虑地形条件,应选在能利用天然河沟、洼地等作为泄水出路的地方,以减少开挖泄水沟道的工程量。从多泥沙河流引水的干渠，常在进水闸后选择有利泄水的地形，开挖泄水渠,设置泄水闸,根据需要开闸泄水，冲刷淤积在渠首段的泥沙。为了退泄灌溉余水，干、支、斗渠的末端应设退水闸和退水渠。
６.量水建筑物
灌溉工程的正常运行需要控制和量测水量，以便实施科学的用水管
理。在各级渠道的进水口需要量测入渠水量,在末级渠道上需要量测
向田间灌溉的水量,在退水渠上要量测渠道退泄的水量。可以利用水
闸等建筑物的水位~流量关系进行量水，但建筑物的变形以及流态不
够稳定等因素会影响量水的精度。在现代化灌区建设中,要求在各级渠道进水闸下游，安装专用的量水建筑物或量水设备。量水堰是常用的量水建筑物，三角形薄壁堰、矩形薄壁堰和梯形薄壁堰在灌区量水中广为使用。巴歇尔量水槽(图４-1１)也是广泛使用的一种量水建筑物，虽然结构比较复杂,造价较高,但壅水较小，行近流速对量水精度的影响较小，进口和喉道处的流速很大,泥沙不易沉积,能保证量水精度。
渠道小型渠系建筑物工程 施工方法 一、工程概况： 小型渠系建筑物工程包括机耕桥、人行桥、排洪渡槽、渠下涵、溢流侧堰、客水入渠、分水闸、节制闸、退水闸及取水码头等。 本工程共有机耕桥/人行桥7座，渠下涵3座、排洪渡槽3座，客水入渠有共有11个座，水闸6座。 二、水电及道路布置 1、水电布置 施工供水：在渠系建筑物拌和机附近备容积为6m3的移动式铁皮水箱，采用水车随时供水或抽取附近地面水，用水管引至渠系建筑物各施工部位，以满足施工需要。 施工供电：施工区无电网电源，在渠系建筑物附近设置移动式柴油发电机组供施工用电。 2、道路布置 施工道路利用附近的乡镇公路，在渠道内靠征地边线修筑临时施工便道至渠系建筑物位置，路面进行简单压实处理。 3、测量控制点加密 测量组对设计单位提供的GPS控制点复测，经业主和监理审批同意使用该控制点后，对渠段增设加密控制点，所有控制点平面坐标和高程精度均满足施工要求，并报经业主和监理审批同意使用。
4、试验 试验室对工地所有的砂石骨料、水泥、钢筋等原材料进行了检测，原材料各项试验结果均满足要求，并按相关试验规范制定混凝土配合比。 三、施工方法 1、土方开挖 1.1土方开挖施工程序：测量放样→机械设备开挖→人工铺助清理及基础面处理→承载力试验→质检验收。 1.2主要施工方法 ⑴开挖前，测量人员根据设计院提供的并经监理复核的控制坐标点及高程基准点建立自己的施工控制网，控制点作埋石标记。测量原始地形，确定开挖边线，整理成图后报监理工程师批准。 ⑵开挖过程中测量人员随时检查开挖各参数，确保基础开挖的高程及边坡坡比，严禁超欠挖。 ⑶土方开挖采用1.0m3反铲，开挖临近设计高程时，预留20～30cm厚保护层，用人工清挖，修整到设计底板基础高程。易风化崩解的土层，开挖后应保留保护层至下道工序施工前再修整挖除。如开挖至设计基础面后，基础与设计图纸不符的，及时报告现场监理工程师，以便调整。 2、土方填筑 2.1 施工程序：土方填筑从最低洼部位开始，水平分层填筑，分层厚度通过碾压试验确定，施工程序为：基础清理、验收→测量放样→进料→摊铺→平整→机械碾压→填筑层验收→转入上一填筑层面。 2.2填筑施工方法 填筑材料均为设计要求的合格土料，填筑施工分段分层进行。 在穿渠底建筑物的渠道上下游侧各50m范围内，填筑高程与建筑物顶高程不
渡槽、梁式渡槽、拱式渡槽小结 ：学号： 摘要：渡槽作用：渡槽是输送水流跨越渠道、河流、道路、山冲、谷口等的架空输水建筑物。当挖方渠道与冲沟相交时，为避免山洪及泥沙入渠，还可在渠道上面修建排洪渡槽，用来排泄冲沟来水及泥沙。 梁式渡槽由槽身、槽墩或槽架、基础、进口连接建筑物、出口连接建筑物五部分组成 拱式渡槽的支撑结构由墩台、主拱圈和拱上结构组成，槽身荷载通过拱上结构传给主拱圈，再由主拱圈传给墩台，其中主拱圈是主要承重构件 关键字：渡槽、梁式渡槽、拱式渡槽、作用、特点、组成、布置、水头损失、支撑、类型、形式、构造。 正文： 一、渡槽 一、渡槽的作用与组成 作用：渡槽是输送水流跨越渠道、河流、道路、山冲、谷口等的架空输水建筑物。当挖方渠道与冲沟相交时，为避免山洪及泥沙入渠，还可在渠道上面修建排洪渡槽，用来排泄冲沟来水及泥沙。 组成：渡槽由槽身、支承结构、基础及进出口建筑物等部分组成。槽身置于支承结构上，槽身重及槽中水重通过支承结构传给基础，再传至地基。 渡槽一般适用于渠道跨越深宽河谷且洪水流量较大、渠道跨越广阔滩地或洼地等情况。它比倒虹吸管水头损失小，便利通航，管理运用方便，是交叉建筑物中采用最多的一种型式。 二、渡槽的类型 渡槽根据其支承结构的情况，分为梁式渡槽和拱式渡槽两大类。 三、渡槽的总体布置 （一）渡槽总体布置的基本要求 流量、水位满足灌区需要；槽身长度短，基础、岸坡稳定，结构选型合理；进出口顺直通畅，避免填方接头；少占农田，交通方便，就地取材等。
总体布置的步骤，一般是先根据规划阶段初选槽址和设计任务，在一定围进行调查和勘探工作，取得较为全面的地形、地质、水文气象、建筑材料、交通要求、施工条件、运用管理要求等基本资料，然后在全面分析基本资料的基础上，按照总体布置的基本要求，提出几个布置方案，经过技术经济比较，选择最优方案。 （二）槽址选择 应结合渠道线路布置，尽量利用有利的地形、地质条件，以便缩短槽身长度，减少基础程量，降低墩架高度。 槽轴线力求短直，进出口要避免急转弯并力求布置在挖方渠道上。 跨越河流的渡槽，槽轴线应与河道水流方向正交，槽址应位于河床及岸坡稳定、水流顺直的地段，避免选在河流转弯处。 少占耕地，少拆迁民房，并尽可能有较宽敞的施工场地，争取靠近建筑材料产地，以便就地取材。 交通方便，水电供应条件较好，有利于管理维修。 四、渡槽的水力计算 渡槽水力计算的目的，就是确定渡槽底纵坡、横断面尺寸和进出口高程，校核水头损失是否满足渠系规划要求。 （一）槽身断面尺寸的确定 计算公式选用：槽身过水断面尺寸，一般依据渡槽的设计流量按照水力学公式进行计算。当槽身长度L大于15～20倍的水深h时，按明渠均匀流公式计算；当L小于是15～20倍水深时，按淹没宽顶堰公式计算。 参数的选定：槽身糙率对过水断面积及水流状态影响较大，应根据施工条件和工艺水平参照工程实测资料分析选取，初步设计时可按手册查用；槽身过水断面的宽深比不同，槽身的工程量也不同，为使工程经济，应有适宜的宽深比。从过水能力方面考虑，应取宽深比b/h=2.0，但从受力条件考虑，梁式渡槽的槽身侧墙在纵向起着梁的作用，加高侧墙，可提高槽身的纵向承载能力，故宜适当降低宽深比，工程中采用b/h=1.25～1.67；确定纵坡时应满足渠系规划要求，同时不能引起出口渠道的冲刷。一般常采用i=1/500～1/1500，槽流速1～2m/s，对于通航的渡槽，要求流速在1.5m/s以，底坡小于1/2000 。
机械工程系十三五专业建设规划 一、指导思想 以邓小平理论、“三个代表”重要思想、科学发展观为指导，深入贯彻党的十八届三中、四中、五中全会精神，依据《国家中长期教育改革和发展规划纲要（2010-2020）》、《关于全面提高高等职业教育教学质量的若干意见》（教〔2006〕16号）、《国务院关于加快发展现代职业教育的决定》国发〔2014〕19号文件精神，针对“一带一路”、《中国制造2025》等国家战略，以及重庆“五大功能区”发展战略，“6+1”支柱产业、战略性新兴产业需求，构建装备制造专业群和汽车技术专业群。 二、现有基础 (一) 产业背景分析 建设装备制造专业群和汽车技术专业群，培养机械制造、工业机器人和汽车维修领域的技术技能人才，是国家产业发展的需要。建设装备制造专业群和汽车技术专业群的产业背景如下： 国家实施制造强国战略，深入实施《中国制造2025》，以提高制造业创新能力和基础能力为重点，推进信息技术与制造技术深度融合，促进制造业朝高端、智能、绿色、服务方向发展，培育制造业竞争新优势。
智能制造机器人列为国家重大工程项目，国家将大力发展工业机器人、服务机器人、手术机器人和军用机器人，推动高精密减速器、高速高性能控制器、高性能伺服电机及驱动器关键零部件的自主化，推动人工智能技术在各领域商用。 新能源汽车属于国家战略新兴产业，国家将实施新能源汽车推广计划，鼓励城市公交和出租车使用新能源汽车。 (二)人才需求分析 装备制造专业领域和汽车技术专业领域技术技能人才需求旺盛。 通过对渝东北机械企业的调研发现：机械制造方面的技能人才每年将需求1万人，工厂电气维修技能人才每年需求量为5000人。对渝东北汽车制造和维修企业调研发现：汽车领域的技能人才每年需求量约为8000人。 (三) 专业建设基础 1、课程条件基础 机械工程系目前开设有机械制造与自动化、汽车应用与维修技术和机械装备制造技术三个高职专业。形成了机械基础课程群、电工电子课程群、计算机基础课程群和汽车维修课程群，并建立了相应的教学团队，为拟新增设专业的课程教学奠定了基础。 2、师资队伍基础
第十章渠系建筑物 教学目标： 1.了解渠系建筑物。 2.了解渠系建筑物的类型、作用、组成及应用环境。 3.了解渠系建筑物的设计要点。 教学重点： 1.渠系建筑物的类型、作用、组成。 2.渠系建筑物的设计要点。 教学难点： 1.渠系建筑物的设计要点。 一、渠系建筑物为了安全合理地输配水量以满足农田海溉、水力发电、工业及生活用水的需要，在渠道(渠系) 上修建的水工建筑物，统称渠系建筑物。 一、渠系建筑物按其作用可分为： (1)渠道。是指为农田灌溉、水力发电、工业及生活输水用的、具有自由水面的人工水道。一个灌区内的灌溉或排水渠道，一般分为干、支、斗、农四级，构成渠道系统，简称渠系。 (2)调节及配水建筑物。用以调节水位和分配流量，如：节制闸、分水闸等。 (3)交叉建筑物。渠道与山谷、河流、道路、山岭等相交时所修建的建筑物，如：泼槽、例虹吸管、涵洞等。 (4)落差建筑物。在渠道落差集中处修建的建筑物，如：跌水、陡坡等。 (5)泄水建筑物。为保护渠道及建筑物安全或进行维修，用以放空渠水的建筑物，如：泄水闸、虹吸泄洪道等。 (6)冲沙和沉沙建筑物。为防止相减少渠道淤积，在渠首或渠系中设置的冲沙和沉沙设施，如；冲沙闸、沉沙池等。 (7)量水建筑物。用以计量输配水量的设施，如：量水堰、量水管嘴等。渠系中的建筑物，一般规模不大，但数量多，总的工程量和造价在整个工程中所占比重较大。为此，应尽量简化结构．改进设计和施工，以节约原材料和劳力、降低工程造价。 以下仅就渠道、渡槽、倒虹吸管、涵洞、跌水及陡坡作简要解八 二、渡槽
1、渡槽：是输送渠道水流跨越河流、渠道、道路、山谷等障碍的架空输水建筑物，是灌区水工建筑物中应用最广的交叉建筑物之一。 2、渡槽的作用：用于输送渠道水流外，还可以供排洪和导流之用。 3、组成：由输水的槽身、支承结构、基础及进出口建筑物等部分组成。 4、类型： （1）按施工方法分，渡槽可分为现浇整体式、预制装配式及预应力等； （2）按建筑材料分类，则有木渡槽、砌石、砼及钢筋砼等； （3）按槽身结构形式分有矩形、U形、梯形、椭圆形及圆管形槽等； （4）按支承结构的形式分为梁式、拱式、桁架式、组合式、悬吊式或斜拉式。 目前常用的渡槽形式，按支承结构分有梁式和拱式，按槽身断面形式分为矩形和U形。 A 圈10-^1矩形疑U形糟专瞋断面 u 设谊杆的拒岳憎；（駅设肋的矩花槽：＜￡）诜拉杆詰u冊櫛 】-拉帕3- HJJ 5、渡槽总体布置工作包括：槽址位置的选择，槽身支承结构的选择，基础及进出口的布置。 6、渡槽水力计算任务是合理确定槽底纵坡、槽身断面尺寸、计算水头损失，根据水面衔接计算确定渡槽进出口高程。 一般先按通过最大流量Q拟定适宜的槽身纵坡和槽身净宽B、净高h,后根据通过设计 流量计算水流通过渡槽的总水头损失值，如Z等于规划规定的允许水头损失，则可确定最后 纵坡、B、h值，进而定出有关高程和渐变段长等。纵坡i加大，则有利于缩小槽身断面， 减少工程量，但过大的纵坡，会加大沿程水头损失，降低渠水位的控制高程，还可能使上、下游渠道受到冲刷
渠道衬砌和渠系建筑物施工方法及技术措施 1.1测量放线 1.1.1测量准备 测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。 1、人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。 测量小组成员包括：测量工程师1名；测量员4名。 2、测量仪器： 施工中投入使用的测量仪器如：全站仪（DTM－330）、经纬仪（DJ2）、水准仪（DS3）和钢尺（50m）等都符合《水利水电工程施工测量规范》（SL52－93）的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。 1.1.2施工测量 1、施工测量控制 （1）测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其它工程项目的施工进行测量控制。 ）平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器2（．
钢卷尺。用业主提供的控制点点进行控制，设置直线控制经纬仪及50m采用J2 桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。型水准仪，根据业主提供的水准，DS3）高程控制系统：测量仪器采用（3且200m将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于为L L ㎜（前后通视，临 时水准点与设计水准点复测闭合，允许闭合差为±12√。水准线长度公里数）、测放临时水准点2引导至施工范围内，应根据图纸指定水准系统的已知水准点，工程施工之前，应同意换算为工程当施工牵涉到的水准系统不是一个标准时，设置临时水准点，的施工水准系统，据此设立临时水准点。临时水准点设置后，要逐一编号，其精根据需要和设置的牢固程度应并标在图纸上。度要求闭合差不得 超过规范要求，定期进行复测。临时水准点的设置要求是：）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界（1 干扰的稳定 土层内；）在野外每设置一个水准点；400m（2 （）两水准点之间能保持通视。3、平面放线 3根据工程的起点、终点、导线桩和 转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果向监理工程师汇报。 平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再 进行中心线和转角测量。中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。然后根据工程规定需要的宽度用白灰撒出开挖边线。 4、纵断面水准测量 纵断面水准测量之前，应先沿工程的施工线路每隔20m的距离设置临时水准测出。以此水准点1mm点，临时水准点的精度要求闭合差在平坦地区不得超过 中心各桩位地面的高程，以检验设计图示地面高程和实际地面高程是否相同，并以此来确定沟槽开挖的深度或管道架空的高度。 本工程的沟渠计量均采用断面法。为此，本工程对于沟渠的测量要由专人负责进行，并及时予以签证。放线时要控制好导线桩，以及起点桩和终点桩的监测和保护。 5、复测、定位 我们根据监理的现场交桩和书面资料，对主要原始基准点(包括导线桩、水准标点)进行认真复测，在交桩后 7 天内，将结果报监理认定后，作为永久保护，复测中如发现有超出容许范围的误差，要及时报告监理复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，监理工程师认定为止。 1.1.3竣工测量
第一节灌溉渠系规划 一、灌溉渠系概述 1．灌溉渠系的组成 灌溉渠系由各级灌溉渠道和退(泄)水渠道组成。灌溉渠道按其使用寿命分为固定渠道和临时渠道两种：多年使用的永久性渠道称为固定渠道；使用寿命小于一年的季节性渠道称为临时渠道。按控制面积大小和水量分配层次又可把灌溉渠道分为若干等级：大、中型灌区的固定渠道一般分为干渠、支渠、斗渠、农渠四级，如图4-1所示；在地形复杂的大型灌区，固定渠道的级数往往多于四级，干渠可分成总干渠和分干渠，支渠可下设分支渠，甚至斗渠也可下设分斗渠；在灌溉面积较小的灌区，固定渠道的级数较少；如灌区呈狭长的带状地形，固定渠道的级数也较少，干渠的下一级渠道很短，可称为斗渠，这种灌区的固定渠道就分为干、斗、农三级。农渠以下的小渠道一般为季节性的临时渠道。 退、泄水渠道包括渠首排沙渠、中途泄水渠和渠尾退水渠，其主要作用是定期冲刷和排放渠首段的淤沙、排泄入渠洪水、退泄渠道剩余水量及下游出现工程事故时断流排水等，达到调节渠道流量、保证渠道及建筑物安全运行的目的。中途退水设施一般布置在重要建筑物和险工渠段的上游。干、支渠道的末端应设退水渠道。 2．灌溉渠道的规划原则 1) 干渠应布置在灌区的较高地带，以便自流控制较大的灌溉面积。其他各级渠道亦应布置在各自控制范围内的较高地带。对面积很小的局部高地宜采用提水灌溉的方式，不必据此抬高渠道高程。 2) 使工程量和工程费用最小。一般来说，渠线应尽可能短直，以减少占地和工程量。但在山区、丘陵地区，岗、冲、溪、谷等地形障碍较多，地质条件比较复杂，若渠道沿等高线绕岗穿谷，可减少建筑物的数量或减小建筑物的规模，但渠线较长，土方量较大，占地较多；如果渠道直穿岗、谷，则渠线短直，工程量和占地较少，但建筑物投资较大。究竟采用哪种方案，要通过经济比较才能确定。 3) 灌溉渠道的位置应参照行政区划确定，尽可能使各用水单位都有独立的用水渠道，以利管理。 4) 斗、农渠的布置要满足机耕要求。渠道线路要直，上、下级渠道尽可能垂直，斗、农渠的间距要有利于机械耕作。 5) 要考虑综合利用。山区、丘陵区的渠道布置应集中落差，以便发电和进行农副业加工。 6) 灌溉渠系规划应和排水系统规划结合进行。在多数地区，必须有灌有排，以便有效地调节农田水分状况。通常先以天然河沟作为骨干排水沟道，布置排水系统，在此基础上，布置灌溉渠系。应避免沟、渠交叉，以减少交叉建筑物。 7) 灌溉渠系布置应和土地利用规划(如耕作区、道路、林带、居民点等规划)相配合，以提高土地利用率，方便生产和生活。 二、干、支渠的规划布置形式 干、支渠的布置形式主要取决于地形条件，大致可以分为以下三种类型： 1．山区、丘陵区灌区的干、支渠布置 山区、丘陵区地形比较复杂，岗冲交错，起伏剧烈，坡度较陡，河床切割较深，比降较大，耕地分散，位置较高。一般需要从河流上游引水灌溉，输水距离较长。所以，这类灌区干、支渠道的特点是：渠道高程
渠系建筑物工程 桥梁施工方法 一、施工测量 （一）测量前的准备 1、在施工测量前首先对仪器设备全站仪、水准仪、钢尺等进行校正，使用已进行周期检验校核的测量仪器并检查标识得有效性，使仪器个项的指标合乎规范要求，处于受控状态。 2、根据施工图纸进行现场实地考察，明确各分部分项工程之间的相对关系，施工道路走向，熟悉施工区内的地形地貌，分析其对施工测量的影响程度，拟定对应解决办法。 3、根据监理工程师提供的测量基准点、基准线和水准点及基本资料和数据，进行校核，核准后设置施工测量平面和高程控制网点，报经业主及监理工程师复核、审定。 （二）、控制测量 1、施工放样 2、放样人员组织 测量放样，是工程施工质量达到预期效果的重要环节，为此，工地成立专门放样小组，由具有理论与实际施工经验的测量工程师担任组长，并配备2名有实际经验的专业测量技术人员组成，在整个施工过程中，充分发挥放样工作的先锋尖兵作用。 3、放样工作程序 （1）根据监理工程师提供的测量资料，进行实地复核，并将复核的结果报监理工程师审核。（2）根据复核的测量结果，按工程施工的需要，扩大布置放样控制网，建 立轴线及其它控制线，经复核准确无误后，报监理工程师批准，并加以妥善保护。 （3）根据扩大布置的放样，原始资料存档备查。 （4）临时水准点应设在施工干扰少，沉降稳定处，且临时水准点必须与设计控制网水准点闭合。对于施工中常用的控制点线，应定期进行复核，发现问题及时予以纠正。 本工程内容主要有土方开挖与回填，浆砌石基础，砼桥墩帽，桥面板浇筑。 二、土方工程 1、基坑开挖工程 （1）根据己放出的基坑边线和下挖深度,采用挖掘机配合自卸汽车进行基坑淤泥挖掘。（2）根据开挖深度、开挖面积和土质稳定情况,采取2台挖掘机接力开挖，回填素土，形成新的工作面，挖掘机前进，向前继续清挖淤泥，如此反复至淤泥尽头，再后退将回填的素土挖走。
庆阳职业技术学院科研处 “十三五”发展规划 一、“十三五”期间面临形势 （一）发展的机遇 1.职业教育发展环境。中国职业教育改革发展正处在重要战略机遇期，党和政府对职业教育的重视前所未有，《国家中长期教育改革和发展规划纲要(2010-2020年)》提出要大力发展职业教育，建设现代职业教育体系，以适应经济发展方式转变和产业结构调整要求；职业教育在开创科学发展新局面、服务经济发展方式加快转变中的地位作用前所未有，这使高职教育面临重要战略机遇期，为学院加快改革发展开辟了新环境。 2.区域经济的转型升级。 （1）产业结构优化升级为专业建设和人才培养指明了方向，提出了新要求。“十三五”期间，————要实现以上目标，需要大批高素质的实用型技能人才。根据《庆阳市市中长期人才发展规划纲要（2011-2020）》，庆阳市将加强高技能人才队伍建设，打造一支适应庆阳产业结构优化升级所需要的门类齐全、技艺精湛的高技能人才队伍。产业发展定位和供不应求的劳动力市场，要求学院在现有的专业对接产业的基础上加快做强做优特色专业和专业群，为区域产业结构优化培养输送高技能人才。 （2）创新型城市建设有助于学院提升科研服务社会能力。甘肃省教育厅重点实验室、科技园区、产业集群创新联盟、科技研发平台、创新成果产业化基地、推进科技特派员计划等的实施，为学院发挥科研创新优势、培养高素质创新型人才、推进成果转化和产业化，创造了有利的外部环境和良好契机。 （3）庆阳市-----经济圈建设和----深化合作，将促进资金、技术、人才、
信息、资源等要素的便捷流动，为学院加强对外交流与合作、创新合作办学机制拓宽了发展空间，同时也为学院参与区域交流合作、确立职教优势带来新的前景。2015年教育部批准我校为职业技术学院以来，学院实现了由中专学校向高职院校的历史性跨越，为学院科研工作的发展带来了重要的战略机遇，更为学院科研工作提出了新的标准和要求。“十二五”期间，在学院党委、行政的正确领导下，在广大教职工的共同努力下，学院科研工作实现了快速发展，取得了一个又一个丰硕成果。 1、学科建设得到加强，科研教学互促共进 根据地方发展需要和学院自身发展实际，学院坚持教学工作中心地位不动摇，形成了以工学为主体，建工、经管、电子、艺术、护理为两翼，结构合理、协调发展的学科体系。建筑工程施工专业、会计、电子机电、矿山机电等4个省级特色专业和示范专业，集群发展，辐射带动，特色鲜明；5个校企合作专业，人才汇聚，资源共享，工学相长；多科并举，引领推动，优势突出。“十二五”期间，发展并巩固了科研和教学的密切结合，特别是把教师科研与专业发展、专业实践教学和专业建设有效结合。 2、科研水平跃上新台阶，并取得新突破 “十二五”期间，我院的科研成果无论是在数量还是在质量上都有了明显进步，科研整体水平跃上一个新台阶。2011至2015年，共发表论文108篇，其中在核心期刊发表论文9篇以上，被SCI、EI、ISTP等收录1篇；出版教材、著作17部；科研立项课题共15项；获市厅级以上科研奖励5项；应用型科技专利6个。 3、学术交流不断扩大，科研氛围日趋活跃
第八章渠系建筑物设计（渡槽） 渡槽设计步骤建议： 一、了解任务书及原始资料 （一）了解任务书中渡槽的设计内容、要求及时间安排 （二）了解设计基本资料： 基本资料是设计渡槽的基础，其内容主要包括： 1、规划提出的任务、要求及数据，建筑物的设计标准。 2、地形资料：本次设计仅提供了万分之一地形图，供初步选线，在实际工程中可根据初拟 线路测沟道的断面图。 3、地质资料：通过勘探了解槽址地质构造，地基土层的分布情况，测定地基土的物理力学 指标及渗透性能。 4、水文气象资料：包括沟道洪水水位、流量，沟道冲刷线，气温风速等。 5、建筑材料调查：当地的砂、砾石、石料及砼骨料储量、质量以及外来材料的运输条件。 6、有关施工方面资料：交通线路与工地联系情况，动力及供水来源，工作人员的居住条件 及施工场地，临时交通等。 二、渡槽线路选择（槽址拟定） 本渡槽拟定初步线路时建议考虑以下几个问题： 1、渡槽与上、下游渠道连接要平顺。 2、渡槽与沟道间的净空及槽长度。 3、上、下游渠道的填方高度。 4、地基土层分布。 5、节省的渠道长度（无渡槽方案的渠道绕线长度）。 6、考虑沟道过洪水及有无过车要求。 三、渡槽总体布置及型式选择 1、按初定的渡槽线路，画出沟道的横断面图。 2、根据沟道断面和渠道的上、下游设计高程，要看了本渡槽的沟道开阔，沟道至渡 槽底设计高程高度不大，可考虑采用梁式简支渡槽，矩形断面、整体浇注。 3、渡槽长度初步拟定。 （1）进出口处的填方高度不要过大，可考虑渡槽进、出门底部高程落在挖方上。 （2）初估渡槽的沿程损失（渡槽底坡初定为1/1000），初步根据渡槽的长度至少需要多少水头损失。 （3）进出口断面型式可选用扭曲面。 （4）进、出口渐变长度拟定。Ld=C(B1–B2) B1 渠道水面宽（由灌区规划提供，可根据渡槽进、出口椿号在相应的 干渠查各水力要素）。 B2 渡槽水面宽。 C：系数，进口取1.5~2.0,出口取C=2.5~3.0。 (5) 在平面上将渡槽与原渠道进行连接布置,看其合理性。布置时要考虑进、 出口与渠道进行连接布置，看其合理性。布置时要考虑进、出口与渠道的连接， 尽量直、顺、缓、畅。 四、渡槽水力计算 1、渡槽断面尺寸初步拟定： （1）渡槽纵坡拟定：L一般在1/500~1/1500之间选取，这是一个技术经济比较
渠系建筑物施工方案与技术措施 1、涵管施工 （1）测量放样 按照设计图纸，利用水准仪、经纬仪等测绘仪器，对圆管涵基础横断面、中心线及地面高程进行准确的测量放线，用石灰线标明基槽开挖范围。 （2）基础开挖 在基础开挖前，首先做好排水工作，保证基坑开挖在干燥状态下进行。当在原有灌溉沟渠的基础上修筑时，为保护好灌溉水流，应开挖一条临时通水通道。 基础开挖根据具体情况利用挖掘机开挖、人工辅助配合进行，弃土应结合田间道路修筑、田埂修筑，开挖达到设计高程后，方可进行涵洞的下一步施工。在未完成垫层的铺设、涵管敷设和基槽回填等作业前，注意保护基槽的暴露面不致破坏。 （3）垫层施工 浇筑垫层时混凝土采用手推车或人工挑台入仓，人工平仓，然后采用平板振捣器振捣密实（无条件情况下，必须采用人工方式进行捣筑密实），最后人工洒水养护。 （4）涵管安装敷设 涵管的管节端面平整并与其轴线垂直，内外侧表面应平直圆滑，缺陷修补的各项指标符合质量要求。
涵管的安装从水流的上游开始，以便高程的控制；每节涵管应紧贴于垫层上，使涵管受力均匀；所有管节均按照正确的轴线和图纸所示坡度敷设，并使内壁齐平。敷设过程中，注意保持管内清洁无脏物、无多余的砂浆及其他杂物。 （5）接缝施工 涵管接缝宽度不大于10mm，禁止加大接缝宽度来满足涵长的要求，并用沥青麻絮或其他具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。在管节接缝填塞好后，在其外部按设计要求的宽度、厚度、配合比敷设一层水泥砂浆抹带，使接缝稳固、耐久和不漏水。 （6）进、出水口处理 在砌筑涵管进、出水口前，要对沟道整理，保证连接处圆滑顺直，使进、出口段水流平稳、顺畅。然后进行端墙结构的砌筑。 （7）涵管土方回填 当砌体砂浆或混凝土强度达到设计强度的75%，经验收涵管安装及接缝符合设计要求后，就可以进行涵管两侧的土方回填，填料可采用合格的沟、渠开挖土料，淤泥、腐殖土、含水量过高的土料等不得采用。回填采用人工分层摊铺、人工夯实，每层松土厚度不得超过150mm。涵顶填土厚度超过800mm后，以上部分采用机械压实，以达到规定的压实度为准。
渠系建筑物工程施工方案 一、渡槽工程 1、墩台身施工 ⑴模板及支撑： 待基础砼强度达到设计强度70％后，立墩身模板。盖梁在墩柱强度达到设计的80%后进行。 墩身模板采用钢模板，两端用两块半圆形整体钢模板，中部采用组合钢模板。下部与基础内预埋的角钢固定，施工时采用脚手架围护，以便于人员进行扎筋、立模等作业，脚手架四周设揽风绳，施工人员通过沿附脚手架上的爬梯上下作业。 盖梁施工采用无支架法施工，即在墩身施工至最后一节时，按需要高度在墩柱中间沿垂直于桥轴向预埋直径为130mm的PVC管以预留孔道。施工时，PVC管内装满砂子，两端用胶带封缠，以免漏入灰浆，堵塞孔道的圆管。墩身模板拆除后，穿入直径120mm的两端车丝的45号圆钢，每侧伸出墩柱1m，安装铁箱和楔块后，旋紧圆钢两端螺母，上置单层单片工字钢梁作为过载梁，墩柱两侧工字钢用拉杆拉紧，工字钢梁长度以满足盖梁施工要求为原则。在工字钢梁 槽钢 工字钢
上均匀布置长度3.0米的槽钢分配梁，间距50厘米，分配梁上布置方木，作为盖梁底模的支撑梁，然后上面铺设底模即可。盖梁模板采用定型加工大块组合钢模板，螺栓连接加固。 ⑵钢筋： 墩身、台帽钢筋集中下料，统一弯制成形，现场绑扎，用竖式对焊机将主筋与预留墩柱钢筋或基础钢筋焊接，盖梁钢筋在底模上绑扎成形，钢筋与模板之间垫放砼垫块，以保证钢筋有足够的保护层。 ⑶混凝土的灌注： 砼集中拌制。砼分层浇筑，插入式振捣器振捣。灌注时采用串筒（铁皮卷制）使砼滑落而下，避免砼产生离析现象。墩及盖梁拆模后，先用塑料薄膜覆盖，之后采用草袋覆盖、洒水养生。 二、箱涵施工 本箱涵为钢筋砼薄壁结构。每节箱涵计划分二期施工，按20m一段，砼最大一次浇筑量为10m3（箱底及箱壁）。一期为底板、箱壁一次成型，二期箱顶板。 砼运输采用1T翻斗车运到现场，灰斗车二次倒运至入仓点，人工入仓、振捣。 模板以组合钢模为主，边角及异形配木模、螺杆对拉，架管支撑。
3、推算各级渠道的设计流量和加大流量 （1）、渠道的工作制度 干、支渠实行续灌制度，斗、农渠实行轮灌制度。 （2）、推算各级渠道的设计流量 取二支渠为典型支渠，分为三个轮灌组，一四、二五、三六斗分别为各个轮灌组。再以二支一斗为典型斗渠，一斗渠又分为三个轮灌组，一农渠、二农渠和三农渠各为一个轮灌组。一、三支渠也各分为三个轮灌组，每个农渠为一个轮灌组，轮灌渠道上应按照要求设置节制闸，具体布置见附图。 因本地区水资源极为宝贵，在规划中采用了较高的引水率，这就意味着引洪灌溉，就要求采用较大的经验灌水率值来确定干支渠的设 计流量，鉴于当地经验设计灌水率为万亩）（净?=s /6m .0~5.03q ,故选取万亩）（净?=s /6m .03q ，则二支渠的田间净流量为： /s 63m .06.005.1A Q 3=?=?=净支支田净q 同时工作的斗渠有两条，各工作的斗渠内同时工作的农渠有一条，因一斗和四斗的农渠控制面积不同，故一斗农渠的田间净流量为 /s m 783.02 33 63.0Q 3=+? =一斗农田净 四斗农渠的田间净流量为 /s m 522.02 32 63.0Q 3=+? =四斗农田净 又有田间水利用系数92.0=f η，则一、四斗农渠的净流量分别为 /s m 411.092 .0378 .0Q Q 3== = f η一斗农田净 一斗农净
/s 274m .092 .0252 .0Q Q 3== = f η四斗农田净 四斗农净 该灌区土壤为轻壤土，土壤渗透系数由表查得：A=2.65，m=0.45。则农渠每公里输水损失系数m 100Q A =农σ 对一斗农渠有039.0411 .010065 .2100Q A 45 .0m ?== 农σ，选取离斗渠进水口最远的农渠为典型农渠，则一斗农渠的设计流量为 /s 0.417m 35).00.0391411.0L 1Q Q 3=?+?=+=（）（农农农净一斗农设σ 同理可求得四斗农渠有0475.0274 .010065 .2100Q A 45 .0m ?==农σ，四斗农渠的设计流量为 /s 0.277m 2).00.04751742.0L 1Q Q 3=?+?=+=（）（农农农净一斗农设σ， 一斗渠的设计流量为 /s 0.438m 1.3)417 .010065.21417.0L 100Q A 1Q Q 345 .0m =??+?=+ =（）（一斗一斗净一斗净一斗设 四斗渠的设计流量为 /s 30.294m 3).1277 .010065 .21277.0L 100Q A 1Q Q 45 .0m =??+?=+ =（）（四斗四斗净四斗净四斗设则二支渠的净流量为/s 732m .0277.0438.0Q Q Q 3=+=+=四斗设一斗设二支净 二支渠的设计流量为 /s 30.763m 3).1732.010065.21732.0L 100Q A 1Q Q 45 .0m =??+?=+ =（）（二支二支净二支净二支设采用设计流量取为0.77/s 3m 同理分别求得一、三支渠的设计流量如下，
江苏省中等职业学校现代化专业群建设 机电技术应用 专业群建设方案
目录 一、需求论证 二、建设目标 三、建设思路 四、建设内容 五、保障措施
江苏省丹阳中等专业学校 机电技术应用专业群建设方案 一、需求论证 （一）产业背景 改革开放以来，我国工业经济突飞猛进，技术改造、产品更新换代速度加快，新技术、新工艺、新设备不断产生，机电技术应用领域得到大力拓展，在各类加工制造行业中应用极其广泛。机电行业的飞速发展必然需要大量的机电技术应用高素质技能型人才。 经国务院同意，国家发展改革委近日正式印发《苏南现代化建设示范区规划》，标志着中国第一个以现代化建设为主题的区域规划正式颁布实施。包括范围江苏苏南地区包括南京、无锡、常州、苏州和镇江五市，地处长江三角洲核心区，是近代中国民族工业发祥地之一，也是中国经济社会最发达的地区之一。改革开放以来，苏南全面小康社会建设走在全国前列，为率先基本实现现代化奠定了坚实基础。 规划明确，围绕到2020年建成全国现代化建设示范区，到2030年全面实现区域现代化、经济发展和社会事业达到主要发达国家水平的目标，重点推进经济现代化、城乡现代化、社会现代化和生态文明、政治文明建设，促进人的全面发展，将苏南地区建成自主创新先导区、现代产业集聚区、城乡发展一体化先行区、开放合作引领区、富裕文明宜居区。为我国实现社会主义现代化积累经验、提供示范。 “十三五”期间丹阳着力调整产业结构，全力打造以高新技术产业为先导、以先进制造业为支柱的丹阳现代产业体系新格局。继续发展以工程机械、汽车及汽车零部件、数控机床、仪器仪表、五金工具等产业为重点的装备制造业。截止2015年末，有规模的机电类企业达2000多家，拥有省级以上高新技术企业100家、高新技术产品120个，把我校机电技术应用专业建设好，不断提高学生质量，是我校专业建设的重要使命。 （二）社会需求 据丹阳市统计局2015年调研数据显示，2015年丹阳市人才需求总量比2014年增长了%;人才需求排名前列的专业依次是：机械制造及自动化、数控、电子与信息、眼视光与配镜、市场营销、电工、化工、建筑、会计、汽车、，以上十大类专业的人才需求量占需求总量的%，其中机械制造及自动化人才最为短缺。 目前丹阳机电行业从业人员超过万，每年中级技工需要3000多人，高级技工需要1000多人。而丹阳市每年机电类专业毕业生只有270人左右，远不能满足市场需求。尤其是机电一体化设备的安装调试、机电一体化设备维修改装、数控车工、数控铣工、加工中心操作、数控维修、车工等高素质技能型人才的短缺，为我校机电技术应用专业群的建设和发展提供了良好的契机。
第一节灌溉渠系规划 第一节灌溉渠系规划 一、灌溉渠系概述 1．灌溉渠系的组成 灌溉渠系由各级灌溉渠道和退(泄)水渠道组成。灌溉渠道按其使用寿 命分为固定渠道和临时渠道两种：多年使用的永久性渠道称为固定渠道；使用寿命小于一年的季节性渠道称为临时渠道。按控制面积大小和水量分 配层次又可把灌溉渠道分为若干等级：大、中型灌区的固定渠道一般分为 干渠、支渠、斗渠、农渠四级，如图 4-1 所示；在地形复杂的大型灌区， 固定渠道的级数往往多于四级，干渠可分成总干渠和分干渠，支渠可下设 分支渠，甚至斗渠也可下设分斗渠；在灌溉面积较小的灌区，固定渠道的 级数较少；如灌区呈狭长的带状地形，固定渠道的级数也较少，干渠的下 一级渠道很短，可称为斗渠，这种灌区的固定渠道就分为干、斗、农三级。 农渠以下的小渠道一般为季节性的临时渠道。 退、泄水渠道包括渠首排沙渠、中途泄水渠和渠尾退水渠，其主要作用是 定期冲刷和排放渠首段的淤沙、排泄入渠洪水、退泄渠道剩余水量及下游 出现工程事故时断流排水等，达到调节渠道流量、保证渠道及建筑物安全
运行的目的。中途退水设施一般布置在重要建筑物和险工渠段的上游。干、支渠道的末端应设退水渠道。 2．灌溉渠道的规划原则 1)干渠应布置在灌区的较高地带，以便自流控制较大的灌溉面积。其他各级渠道亦应布置在各自控制范围内的较高地带。对面积很小的局部高地宜采用提水灌溉的方式，不必据此抬高渠道高程。 2)使工程量和工程费用最小。一般来说，渠线应尽可能短直，以减少占地和工程量。但在山区、丘陵地区，岗、冲、溪、谷等地形障碍较多，地质条件比较复杂，若渠道沿等高线绕岗穿谷，可减少建筑物的数量或减小建筑物的规模，但渠线较长，土方量较大，占地较多；如果渠道直穿岗、谷，则渠线短直，工程量和占地较少，但建筑物投资较大。究竟采用哪种方案，要通过经济比较才能确定。 3)灌溉渠道的位置应参照行政区划确定，尽可能使各用水单位都有独立的用水渠道，以利管理。 4)斗、农渠的布置要满足机耕要求。渠道线路要直，上、下级渠道尽可能垂直，斗、农渠的间距要有利于机械耕作。 5)要考虑综合利用。山区、丘陵区的渠道布置应集中落差，以便发电和进行农副业加工。 6)灌溉渠系规划应和排水系统规划结合进行。在多数地区，必须有灌有排，以便有效地调节农田水分状况。通常先以天然河沟作为骨干排水沟道，布
第八章渠系建筑物自测题 一、填空题 1.渠系建筑物的类型较多，按其作用可以分为以下六类：建筑 物、建筑物、落差建筑物、建筑物、冲沙和沉沙建筑物以及量水建筑物等。 2.渠道系统，一般由级固定渠道所组成。各自的作用不同，其中：渠为输水渠道，渠为配水渠道。 3.渠道设计的任务，是在给定的设计流量之后，选择渠道的、确定渠道以及渠道。 4.渠道的设计要求较多，如：①有足够的输水能力，以满足的需要； ②有足够的水位，以满足的要求；③有适宜的流速，以满 足的需要；等等。 5.渠道纵断面设计，主要内容是确定六条线：即①地面高程线、 ②、③最高水位线、④、⑤最低水位线和 ⑥。 6.有坝取水枢纽，是指河道水量、但水位、不能满足要求，或引水量较大，无坝引水不满足要求的情况。
7.无坝引水枢纽中，引水角一般为300～500，引水角越小，水流条件越、冲刷越、渠首的布置也就越。 8.渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥，一般 由、和等部分组成。 9.渡槽的适用条件，一般是所跨越的河渠相对高差，河道的岸坡，洪水流量的情况。 10.渡槽根据支撑结构的情况可分为：以及两大类。 11.梁式渡槽，根据其支承点位置的不同，可分为：式、式和式三种形式。 12.双悬臂式梁式渡槽，按照其悬臂的长度不同，可以分为式 和式两种形式，其中式的跨中弯矩为零，底板受压，抗渗较为有利。 13.拱式渡槽，根据主拱圈的结构形式（支撑结构特点），分为式渡槽、式渡槽和式渡槽。 14.渡槽的水力计算方法是：当槽身长度L≥（15～20）（H为槽内水深），其流态属于流，流量公式为______ ______；当L＜（15～20）H时，其流量按公式计算。

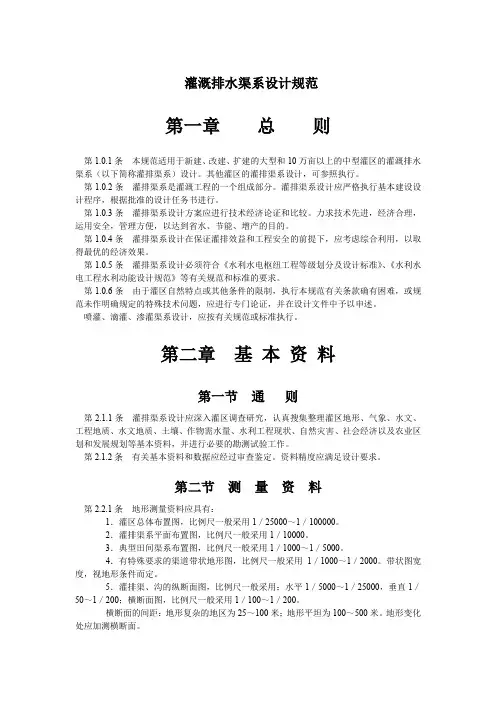

数字中国门户位抢注门户网站位网络财富第三波通讯软件建站环保科技商务外贸医疗医药食品工业农业新农村交通房地产金融保险旅游休闲商业 当前位置: 首页 > 灌溉排水渠系设计规范 > print 返回打印 灌溉排水渠系设计规范 时间: 2004-02-14 10:29:29 | [<<][>>] 【题名】：灌溉排水渠系设计规范 【副题名】： 【起草单位】：中华人民共和国水利电力部 【标准号】：SDJ 217-84 【代替标准】： 【颁布部门】： 【发布日期】：1984年7月19日 【实施日期】：1984年7月19日 【标准性质】：中华人民共和国行业标准 【批准文号】：（84）水电水规字第33号 【批准文件】： 中华人民共和国水利电力部关于颁发试行《灌溉排水渠系设计规范》的通知 （84）水电水规字第33号 根据国家计委关于修编设计规范的要求，为满足大、中型灌区（包括新建、改建、扩 建）灌溉排水渠系设计工作的需要，我部委托陕西省水利水电勘测设计院编制了《灌溉排水 渠系设计规范》SDJ217－84。在编制过程中得到了有关单位的积极支持，进行了广泛地调查 研究，吸收了有关科研成果，并经多次讨论修改。经审查，我部批准《灌溉排水渠系设计规 范》SDJ217-84，在全国水利部门颁发试行。 各单位在试行过程中，如有意见，请随时报告我部水利水电规划设计院和陕西省水利水 电勘测设计院。 一九八四年七月十九日 【全文】： 灌溉排水渠系设计规范 第一章总则 第1.0.1条本规范适用于新建、改建、扩建的大型和10万亩以上的中型灌区的灌溉排
