显示屏钢结构
壁挂：
80㎡以下1200/㎡
80~150㎡1100/㎡
150~300㎡1000/㎡
300㎡以上950/㎡
单立柱：1800~2300/㎡
双立柱：2100~2600/㎡
以上价格是在施工条件比较优越，施工难度不大的基础上，如施工场地施工难度大，价格会随之调整。
8.5螺栓基础知识 紧固件 业界称之“工业之米”，其对于工业，相当于粮食对于人类。紧固件分为标准件和异型件两大类。一个国家的紧固件发展水平可以直接反映该国工业化程度。其中，德国标准为国际公认的高标准，国际标准（ISO 标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。 标准件 指由相关政府部门规定其属性并通过发布的使用的。如国标，德标，美标，日标等。 异型件 指根据工程需要按图纸加工的一些链接件。如地脚螺栓，拉条等。 紧固件主要构成： 专业术语 1.规 格：即形状大小。通常包括直径和长度。螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)： M20*70 “M”表示“米”制螺纹（即国家标准螺纹）； 数字“20”代表螺栓直径； 数字“70”代表螺栓长度。 均以毫米（mm ）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。 M30*2*280 称为细扣螺栓，中间2表示螺纹经 螺母常见表述方式如下：（例） M20 同螺栓，“M ”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的螺栓配套使用。 垫圈的表述方式： 2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对 材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。（有国标、非标 美标 日标 德标 欧标 ISO 国际标准）
3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。 4.级别：特指螺栓的强度。 5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等 6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。发黑，镀锌等。 螺栓 螺栓的种类有： 6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。 普通外六角螺栓，执行标准有GB/T5780/1/2/3（国标5780/2为半牙螺栓，5781/3为全牙螺栓） 5780/1为4.8S一下，通常称为普通螺栓，国标螺栓或普栓等； 5782/3泛指8.8级以上（10.9级 12.9级）的高强螺栓，栓头略厚。 钢结构用大六角螺栓，常用直径型号为（M12目前国内没有生产）M16 M20 M22 M24 M27 M30 为10.9S级。“S”代表钢结构专用栓。 注：同级别的六角螺栓和大六角螺栓的区别在于，栓头厚度及最短弦长标准不同，大六角栓头部要厚较大，即栓头相对较大。同为M20的六角螺栓最短弦长比较如下 六角弦长30大六角弦长为34 2.地脚螺栓：如图1-1 图 1-1 国家地脚螺栓（9字形），执行标准GB/T799-1988，如下图： L型地脚螺栓执行JB/ZQ4364标准即为直角，国标规定L底长为直径的4倍（一般按客户要求做）。术语说满外长、中线长。 T型地脚螺栓，等腰梯形栓头，栓头需要大型设备热打才能成型，如图1-2. 锚板型地脚螺栓： 图 1-2 3.钢结构用扭剪型螺栓连接副（扭剪螺栓）： 直径分为M16、M20、M22、M24、M27、M30规格；与大六角螺栓同样应用于钢结构连接，相比之下扭剪螺栓具有施工快、一致性好等优点。 4.马车螺栓：常见型号在M12一下；圆顶棱身栓头 螺母 地脚螺母常用GB41标准注：相比双头螺栓上配母GB6170较厚，略显粗糙。 双头螺母常用GB6170标准。 6.GB41螺母：（具体尺寸见紧固件手册） 较GB6170粗糙、略厚，外形无差别，价格稍低，常用于地脚螺栓上。 2.GB6170螺母：（具体尺寸见紧固件手册）
第一章工程概况及编制说明 1.1 工程基本情况 本项目工程为原有厂房及通道屋面更换工程，主要施工内容为：原有屋面上层板拆除及卸下、中间保温棉拆除及卸下；更换屋面上层板安装。 第二章屋面拆除及新换屋面安装施工方案 2.1 围护系统拆除及安装施工 2.1.1 屋面系统的拆除施工 为了保证施工进度及施工质量，屋面板每个施工区域各安排一个班组，各个分区同时进行屋面上层板拆除作业，屋面系统的各种配件及包角紧随屋面板拆除同时进行拆除。 屋脊两边的屋面板同时从建筑物的任一端开始拆除，遵循板的铺设反方向性和搭接边设在肋的背风侧的原则进行拆除推进，先拆除屋面上层板，再拆除保温棉。 屋面系统拆除部分拆除工艺流程如下： 屋面自攻螺丝及包边配件拆除→屋面上层板拆除→保温棉拆除→→材料清理卸下及检修 各分项工程拆除步骤及方法： 2.1.1.1屋面上层板拆除 板材吊装应配制专用的板材吊装架，每次卸板吊装的块数不应大于8块，板材与吊装绳接触处应加设防磨垫，每种规格的板材根据实际情况合理叠放至原有底板屋面上，并用白棕绳固定。压型钢板拆除时时,应注意确保所有的钢板正面朝上。
屋面上层板卸下担架如下图： 保温棉拆除： 先将保温棉沿垂直于檩条方向卷起，然后成捆打包捆绑，然后用吊车吊装卸下。 保温棉拆除 保温棉拆卸卷起 2.1.1.2 屋面上层板更换安装 工艺流程为：新屋面上层板吊装→堆放就位→安装并固定→调整检验→
安装并固定→密封→清理检修 ⑴.堆放就位： 堆放时为了不磨坏钢板表面,须用方形木条每隔4米垫在板上： 第一块板屋面板按排板起始线放置，安装第二块板时先将第一块板向前推进一段距离，然后在第一块钢板位置上安放第二块钢板，再滑移第一、二块板，安放第三块钢板，如此循环，直至钢板全部安放就位。同时安装屋面板的过程中在屋脊与天沟处拉设一条准线，防止屋面板安装过程中产生偏移的现象。 屋面板吊装担架 ⑵.安放并固定： 屋面板通过与暗扣式彩板配套的特制暗扣与檩条固定，彩板的母肋与暗扣的中心肋齿合。 ⑶.屋面板的现场施工 第一步：先将第一列固定座固定，每根檩条上面一个，以便它们能正确地与钢板的内肋和中心肋啮合。 第二步：将第一块钢板安放在已固定好的固定座上，安装时用脚使其与每块固定座的中心肋和内肋的底部压实，并使它们完全啮合。在安装下一块钢板之前，每块钢板必须完全被固定住。固定必须始于钢板的中心，然后向两边伸展，最后 引导木块正在堆放板已放好板安装方向
LED大屏钢结构如何规范施工 随着多媒体技术的发展，led电子显示屏广泛应用于商业展示，产生良好的广告效应，设计优秀的显示屏支撑结构同时可成为城市建筑物中靓丽的风景线。结合显示屏的视距要求以及投资地域等特点通常会根据建设地点及建筑物要求进行结构类型设计。led显示屏通常采用独立落地形式或附属建筑物进行设置（图1，2）。针对不同显示屏形式的支撑结构，应准确分析其受力特性选用相应的结构形式，本文将对LED电子显示屏支撑结构进行分类总结，提出各种支撑结构方案适用的范围、设计难点以及相应的优化设计方案和构造措施。 图1落地显示屏图
图2屋顶显示屏图 1、显示屏支撑结构类型 1.1落地式支撑结构 落地式LED电子显示屏多设置于城市广场或重要交通交叉处。分析落地显示屏支撑结构受力特性可知，支撑结构宜采用空间钢桁架结构。在基础上设置4根钢柱组合形成空间格构柱。上部屏体部分采用多层水平空间桁架结构，既可满足结构受力要求，又可满足检修通道的设置。 义乌市宾王路led显示屏屏体面积屏体有效尺寸为13.4mｘ8.6 m，属于典型落地式支撑结构，采用格构柱形成显示屏支撑结构体系。钢格构柱4根主肢采用300 mmｘ300 mm ｘ 10 mm，水平横材采用200mm×100 mmｘ6mm、斜腹杆为100 mm×100mm×6mm，结合格构柱内部空间设置检修上人通道；屏体背侧构件采用钢桁架结构，上弦杆、下弦杆、腹杆均采
用100 mmｘ100 mmｘ6 mm，上部铺设6 mm厚钢板以满足检修通道要求。基础采用独立混凝土基础。支撑结构如图3所示。 1.2壁挂式支撑结构 城市建设密度较大，只有很少区域能够满足落地式显示屏的建设条件。而LED电子显示屏具有播放动态画面广告等优点，城市商业繁华地段需建设大量的LED显示屏，解决该矛盾的方案就是建设附属于已有建筑物的显示屏。
目录项目 钢结构工程施工方案
1. 工程概况 0 2. 编制依据 0 3. 编制原则 0 4. 施工准备 0 4.1. 施工调查 0 4.2. 技术准备 0 4.3. 施工队伍准备 0 4.4. 施工现场准备 0 5. 钢结构构件制作 (1) 5.1. 工艺流程 (1) 5.1.1. 放样 (1) 5.1.2. 号样 (1) 5.1.3. 切割 (1) 5.1.4. 钢结构件制孔 (1) 5.1.5. 焊接 (1) 5.1.6. 高强螺栓连接 (2) 5.1.7. 成品堆放和装运 (2) 6. 钢结构吊装 (2) 6.1. 吊装准备 (2) 6.2. 检查构件稳定性 (2) 6.3. 吊装机具检查、准备 (2) 6.4. 钢柱校正 (3) 6.5. 吊装 (3) 7. 屋面板安装方法 (4) 8. 墙面板安装方法 (4) 8.1. 墙板安装顺序 (4) 8.2. 其它 (4) 9. 质量保证措施 (4) 9.1. 质量通病的防治方法 (4) 9.2. 主要分项工程工序安装质量控制目标 (7) 10. 安全文明施工保证措施 (8) 10.1. 安全施工 (8) 10.2. 文明施工 (9) 10.3. 防风防雨措施 (10) 11. 工期保证措施 (10)
1.工程概况 2.编制依据 1、国家现行有关技术标准、施工验收规范，工程检验及评定标准。 2、中建总公司、中建七局建设工程股份有限公司企业内部的企业标准及操作方法。 3、中华人民共和国新乡市人民政府有关工程管理、市政建设及环境保护等地方性的法规及规定。 4、施工现场和周边的实际情况； 5、业主提供的其他有关资料。 3.编制原则 （1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。 （2）保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍 精心组织，科学施工，确保工期按时完工，争取略有提前。 （3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。 （4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。 （5）坚持按专业化组织施工的原则，对构件的制作、安装、等均安排有丰富施工经验的专业队伍承担。 4.施工准备 4.1.施工调查 当接到中标通知书后，公司立即派员到施工现场进行施工调查，调查结果将输入实施性施工设计，并以此作为准备工作的依据，施工调查的主要内容是：（1）通过建设、设计单位，进一步弄清设计意图，工程特点。 （2）摸清建设单位对工程分期、配套交付使用的要求。 （3）进一步调查施工场地及当自然条件方面的资料，包括气象、地形、地质、水文等方面的资料。 （4）施工现场水、电供应情况。 （5）地方材料供应情况和当地协作条件。 4.2.技术准备 在施工调查的基础上做技术准备。 （1）进行图纸自审。审查图纸是否完整、齐全、准确。 （2）参加建设、设计单位组织的图纸会审和交底，保证图纸资料的准确无误。 （3）根据工程规模、结构特点、质量、安全、工期要求及现有资源，编制能切实指导本工程全部施工活动的实施性施工组织设计。 4.3.施工队伍准备 按照施工组织要求，精选有同类工程丰富经验的专业化施工队伍上场。上场前对施工人员进行技术培训和安全教育。 （1）材料、设备的准备。 （2）根据施工组织设计和材料设备计划要求，材料人员尽快进行材料调整。 （3）对设备型号性能进行核准，保证设备完善良好。 4.4.施工现场准备 （1）按照施工组织设计要求和安排，配合建设单位、土建单位搞好场地的原有建设物拆除，进一步搞好“三通一平” （2）了解并处理施工场地内地下的水管、电缆等障碍物。 （3）进行测量放线，搭建临时设施。 （4）确定材料进场后的摆动放区域。 （5）确定配电柜的布置及吊车的行走路线。
众所周知，钢结构螺栓就是高强度螺栓，是一种强度比较高的，或者可以说是硬度比较硬的一种螺栓，施工比较方便、受力性能良好、并且是可拆换，因此适用范围较广，购买需求较多，其中价格是人们关注的重点。 一般来说，市面上的钢结构螺栓种类众多，因此价格也存在差异，由于受到多种因素的影响，没有一定的价格标准，大概在几十至几百元不等。 一般影响这一零件价格的因素有以下几种： （一）制造材料因素：想来不太难解释,一方面不同材质的价格有很大差别,比如235的铁和不锈钢的价格,还有就是钢材的市场价格波动。 （二）制作工艺：简单说粗加工和精加工的价格是不同的,某些产品甚至是很多倍的差距,比如同样是螺栓,有些是按斤卖,有些是按条卖。 （三）表面处理：由于标准件产品用途不同,表面处理方式不同,这方面价格也有很大差别,比如热镀锌与电镀锌的价格可能就差别一倍到三倍。
（四）产量因素：因为制作工艺,体积大小,自动化程度的不同,对于产量的限制也很大,日产一万吨和日产一千斤,想想价格也不会对等。 （五）人工成本：人工成本很好理解,主要是员工工资的多少，这方面价格主要跟地域关系比较大点。 （六）品牌因素：好品牌的钢结构螺栓质量比较稳定，起码供货方为维护自身品牌还是比较会比较在乎产品品质的。 南京连固标准件有限公司，国家大型企业之一，真正的厂家直销，价格实惠，现货供应，库存量较大，是中国机械通用零部件协会会员，长期与国内外大型企业，重点工程配套。“连固”品牌在国内外市场享有良好的声誉，主要应用于机械设备，汽车制造. 铁路.高速铁路.建筑钢结构、船舶、货架，桥梁、道路，风力发电、石油管道等领域。产品质量和信誉得到客户的一致好评。
XXXXXXX XXXX 屋 面 板 施 工 方 案 编制： 审核： 批准： xxxxxxxxxxxxxxxx xxxx项目部 编制时间：20xx 年x 月xx日
目录 一、屋面板概况 (2) 二、参建单位 (3) 三、编制依据 (3) 四、施工原理 (3) 五、施工准备 (3) 六、屋面板安装 (6) 七、压型钢板安装图例 (8) 八、注意事项 (10) 九、安全环保管理措施 (11)
一、屋面板概况 屋面压型钢板铺设面积分别为x区228m*72m、x区228m*54m 屋面压型钢板采用1.0mm厚YX35-125-750型压型钢板，本工程使用的钢卷材为xxxxx铝板带有限公司生产的1*1000*c镀锌钢卷。 二、参建单位
设计单位：xxxxxxxxxxxxx 建设单位：xxxxxxxxxxxxx 监理单位：xxxxxxxxxxxxx 总承包单位：xxxxxxxxxxxxx 施工单位：xxxxxxxxxxxxx 三、编制依据 《钢结构工程施工质量验收规范》GB50205-2001 《钢－混凝土组合楼板结构设计与施工规范》YB9238－93 《建筑钢结构焊接技术规程》JGJ81－2002 《建筑用压型钢板》GB/T 12755—2008 《屋面工程质量验收规范》GB50207-2002 四、施工原理 压型钢板屋面施工中，应遵守钢筋混凝土结构工程施工规范和钢结构工程施工规范的相关规定，并结合压型钢板自身的特点，突出其施工便捷，自重轻、免维护的特点。 五、施工准备 屋面板： 屋面板成卷运至现场，现场压制。钢板宽度为750mm，波峰高度为35mm，波峰间距为125mm。
钢结构施工方案广告牌工程方案 LED广告牌： (1）钢结构：钢架 XXX宽。XXX高。总面积为XXX ㎡ 一、编制目的： 本施工组织设计编制的目的是：为XX市XXXXXX有限公司广告牌轻钢工程项目，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。 二、编制依据： 1、施工图纸、等资料。 2、XX市有关建筑工程安装文明施工规范、标准。 3、XXXXXXX钢结构有限公司施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。 4、根据中国现行的有关标准和规范要求： （1）《钢结构工程施工质量验收规范》（GB50205-2001） （2）《建筑钢结构焊接规程》（JGJ81-91）
（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《钢结构制作工艺规程》（DBJ08-216-95） （5）《冷弯薄壁型钢结构技术规范》（GBJ18-87） （6）《压型金属板设计施工规程》（YBJ216-88） （7）《建筑设计防火规范》（GBJ16-87） （8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92） 第二章工程概况及特点 一、工程概况 （1）建设单位：XX市又旺角室外照明有限公司 （2）工程名称：XX市XXXXX有限公司广告牌轻钢工程 （3）工程地点: XXX区 （4）设计单位: XX市XXXXXXX有限公司 （5）总建筑面积：XX m2 二、工程特点：
1、工期紧：本工程根据计划，从施工到交工验收共计15日历天，所以必须合理安排各阶段的工 作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。 2、施工范围：本工程为轻钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运， 须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好雨季施工安全措施。 3、构件品种多：本工程因各种钢构件均需严格采购，然后装箱运输至工地，各种构配件必须有 组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。 第三章施工部署 一、实施目标 为充分发挥企业优势，科学组织安装作业，。按项目法施工管理，严格执行ISO9001质量 保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成 施工任务，严格履行合同，确保实现如下目标: （1）质量等级：优良。 （2）工期目标：钢结构安装工期15日历天。 （3）安全文明施工：采取有效措施，杜绝工伤、死亡及一切事故的发生，创文明标化工地。 （4）科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。 二、施工准备工作 1、设计阶级：
压型彩钢屋面板施工方案 一、工程概况及特点 1、工程概况 本工程组织设计编制的范围主要包括，钢梁钢柱、檩条、彩钢版、天沟及保温防水、脊板等安装。 2、工程特点 施工特点：屋面板单坡长度最长达到14米，如何处理屋面的合理搭接，保证屋面的防水性能杜绝工程的漏水隐患和保温性能是该工程的关键。因此，在运输及现场存放过程中，通过铺垫及外部包装，杜绝彩钢板漆面受到损伤，施工时确保本工程屋面坡度的最合理搭接，来完善屋面的防水性能。 同时，屋面系统结构层次多，构造复杂，且先后施工的顺序单一。因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。 二、施工部署 1、工程目标 （1）工期目标：工期控制在30天内，开工日期以工程实际情况及现场实际条件来确定（以签章的开工报告为准） （2）质量目标：合格 （3）安全文明目标：杜绝因工伤害和机械设备事故，施工现场无火灾事故，文明施工，服从现场文明方面的管理。 2、施工总体安排 先进行扩建包装车间的施工，具体屋面系统的安装顺序为：钢梁钢柱----主檩条——次檩条——屋面底层板————保温棉—————屋面上层板安装 檩条安装工艺流程：钢结构偏差测量及调整——檩条的安装——标高调整 （1）檩条安装方法：采用主檩、双次檩结构，第一道次檩通过在主檩条上设置檩托板用螺栓与主檩条连接。安装顺序为由屋面低处向屋中心施工。在屋面施工前进行钢结构偏差的测量，根据测量数据加工主、次檩檩托，根据次檩条的长度确定檩托板位置并编号。在檩托安装时根据已测设的位置将不同高度的檩托对号入座。檩托在就位后与主檩条进行焊接，焊脚高度不小于6㎜，并进行围焊，在清除焊渣后进行防腐处理。 在檩托焊接后重新在檩托板上测出标高，根据已知标高进行檩条安装，利用椭圆孔进行细部微调，并利用钢垫片焊接定位。 檩条的运输、堆放必须规范，有防变形措施。在施工时，先在地面检查檩条的变形情况，对变形严重的及时进行矫正。 因檩条安装是整个屋面系统的开始即基础，安装的好坏关系到屋面连接件的安装精度及屋面能否自由滑移的要求。屋面檩条除保证自身连接要求外，檩条的安装位置、标高、弧度、挠度、间距应符合屋面板安装精度要求。次檩条和主檩条连接用自攻螺栓直接固定。如下图：
LED显示屏钢结构施工标准规范 钢结构施工方案 目录 第一章、钢结构制造工艺 第一节、钢结构主框架制造工艺 第二节、压型钢板的制造工艺 第二章、钢结构安装施工 第一节、安装施工作业准备 第二节、现场的材料管理第二节安装施工的质量标准 第二节钢结构安装施工工艺第二节高强螺栓连接 第三章、竣工验收检查第四章、质量控制及安全措施 第一章钢结构制造工艺 第一节钢结构主框架制造工艺 一、钢结构制造 （一）型钢及钢板 1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并 按 ISO9001 的规定选择合 格供应商。 2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批 号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。当对 钢材的质量有疑义时，应按国家现行有关规定抽样检验。 3 、材料复验：a 、 Q235、 Q345 按 照 Q/VVTB14— 89《焊接结构用厚钢板技术条件》进行复验。化学成份要求：C、 SI 、 Mn、 P、 S 等元素含量。力学成份要求试验项目：σ s、σ b、δ s (%) 、 AKU (J ) 、 aKU (J\cm2) 和 0Cakv(J) 。试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》 执行。化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许 偏 差》 执行。拉伸试验按照GB228-87《金属拉伸试验方法》执行。弯曲试验按 照 GB232-88《金属 弯曲实验方法》执行。冲击试验按 照 GB4159-84《金属低温夏比冲击实验方法》执行。 b 、 Ｑ235、Q345、Z25 按照 GB5315-85《厚度方向性能钢板》执行。探伤（UT）方法按照 JB4730-94 《金属板材超声波探伤方法》 c 、钢板复验后必须做复验标记，为做到可追溯性，必须做标 记转移。
钢结构屋面彩板安装施工方案
一、工程概况 宝湾国际物流园工程彩板安装施工方案 一，工程概况 本工程位于廊坊开发区纬四道南纬五道北，建面积为10万m2。地上一层，建筑总高度为11.9m结构形式是门式钢架结构 二，编制依据 1.廊坊宝湾国际物流园钢结构图纸一套 2，工程洽商，设计变更及图纸会审记录 3，《钢结构工程施工验收质量规范》GB50205- 4,相关行业标准，质量体系文件及工程管理制度 三，施工范围 厂房屋面.墙面彩钢板安装，保温棉铺设，天沟制作安装，运输及验收四，施工准备 1.作业人员 项目部在工人进场后，当天对工人进行进场安全教育，并对工人进行技术辅导及质量控制教育。施工人员必须持证上岗。项目部按规定对相关人员进行技术交底。 2.主要设备
3、材料进场检验 3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。 3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。 3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。 3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。 3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。 3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。 3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。 3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装 公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板 隔跨堆放,不得置于檩条中央。 3.9、彩钢板屋面板吊运的材料堆放（彩钢板采用现场地面成型,暂定在1轴） 3.9.1、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐 堆置并以帆布或塑胶布覆盖。 3.9.2、地面堆放材料时为保持干燥须铺设枕木(枕木高于6cm以上),
钢结构屋面板安装工艺流程及 施工措施 本工程屋面板作业量大，工期紧，为了在确保工期和质量的前提下，按期完工，擬采用如下施工方法，分别作以下说明：A—底板工序 分4个工作面同时进行，每个作业面每日完成500M2 底板安装。 B—天沟钢结构 天窗钢结构，天沟钢结构，面板支撑钢结构在一个区域同时展开，保温棉铺放至面板安装工序时进行。 C—天窗周边挡水板，屋面板安装 同步进行，屋面板安装时，每日装多少，每日铺多少保温岩棉，以确保岩棉不被雨水淋浸。 D—施工方法 面板加工将安排在现场加工，因其生产线占地较多，故应提前进场调试，可采用隐藏式连接技术，使屋面上无螺栓外露、防水、防腐蚀性能好。 板可根据屋面建筑的需要，生产出相应长度的板材，保证屋面纵向无搭接缝。 由于屋面板较长，长度可达任意要求，为防止压型板在起吊过程中的变形，施工前准备搭投马道，通长人工搬运方式运至屋面安装位置，以加快施工进度。
金属屋面大面积安装工艺如下： 各项保证措施 （1）技术准备工作
熟悉设计院批核的施工图，在此基础上绘制屋面施工布置图及节点大样图，并送甲方及设计单位审核，争取最佳方案。 技术交底，工程开工前，工程负责人应分别组织参加施工的人员进行技术安全交底，向他们阐明设计意图，施工操作规程和方法，应达标准等。要使参加施工人员对工程及技术质量要求作到心中有数，以便科学地组织施工，按合理的工序，工艺进行作业。 （2）材料质量管理 认真进行原材料检验，无论是进口或国产的材料都必须提供质量合格证书，并按规定做好抽检。对所进材料进行清点及保管，发现质量问题及时解决。 （3）安装人员素质要求 须由具有熟练技能和经验的工人安装。 徒工和辅助工参与安装工作时，须由有经验的操作人员监督。 在确定承担安装工作时，不允许接受无经验的安装者。 （4）工序管理 加强工种间的配合与衔接，最大限度地避免窝工现象的出现，实现进度计划的预期目标。 每道工序施工完毕后，应严格按照质量管理要求进行自检，确认无误后方可进行下一道工序。 加强对各工序成品保护工作，在施工中凡后插入工序，不得以任何借口随意破坏或污染前一道工序。
序号项目名称构件/ 材料名称材料规格数量单位 单价合价 备注（元）（元） 主刚架δ=6~20mm 311.150 t 2600.00 808990.00 Q235B 焊管?114*4、?30*2 11.700 t 2600.00 30420.00 Q235B 钢 圆钢?12 4.600 t 2600.00 11960.00 Q235B 结 角钢11.520 t 2600.00 29952.00 Q235B 构 主 檩条（镀锌）C型钢126.300 t 2600.00 328380.00 Q235B 体 部 损耗3% 13.958 t 2600.00 36291.06 Q235B 分 材 底漆灰色防锈漆13388.40 ㎡10.00 133884.00 料 费 地脚螺栓M30(L=900mm）966.00 套50.00 48300.00 材高强螺栓10.9 级 M20 5000.00 套 4.00 20000.00 一料 费普通螺栓M12、M20、M16 12000.00 套 1.00 12000.00 门塑钢窗2047.20 ㎡120.00 245664.00 分窗 部彩板门108.00 ㎡300.00 32400.00 屋面板0.6mm复合板13665.00 m 70.00 956550.00 围 护墙面板0.5mm复合板3608.00 m 55.00 198440.00 系 统镀锌水槽602.00 m 150.00 90300.00 材 料收边彩钢板屋脊盖板彩钢板900.00 m 25.00 22500.00 费 其它材料费13388.40 ㎡ 5.00 66942.00 材料费小计（一）3072973.06 主构件制作费311.150 t 1000.00 311150.00 次构件制作费27.820 t 1000.00 27820.00 人檩条制作费126.300 t 800.00 101040.00 二工 费钢结构安装费465.270 t 560.00 260551.20 屋面系统安装费17273.00 m 25.00 431825.00 人工费小计（二）1132386.20 机 钢结构机械费465.270 t 200.00 93054.00 械 钢结构运输费465.270 t 200.00 93054.00 及 三 运 屋面板、墙面板运输费13388.40 ㎡ 2.00 26776.80 输 费 机械及运输费小计（三）212884.80 四直接工程费小计（四） =（一） +（二） +（三）4418244.06 安全施工费［（四）］* 2.00% 88364.88

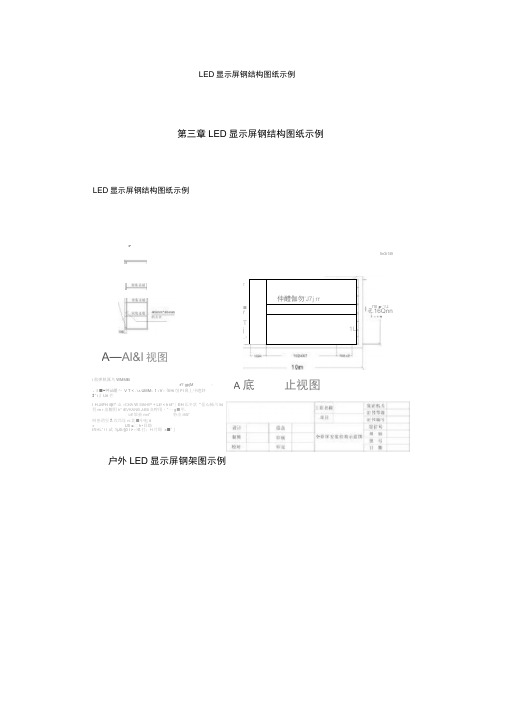

LED显示屏钢结构图纸示例 第三章LED显示屏钢结构图纸示例 LED显示屏钢结构图纸示例 i肋弹軌厲鸟WMMEi ±? gpjM - 、I ■-艸讪俎亠V T < .\ A UMM-. 1 t V - (IIHi剝Fl鼻丄屮遗妙 S";』Urt 芒 I H JitFH illjt!* 山rCHA W StfrHIP + Lil! < h til*」EH氐冬狀“岳心柿川ltd 程m r出鯉用h* iEVKANB J-Eli 真哼用?"一g■甲. idf 堆抽net”特出iMii” 叫巒谓径R攻昂址ni北■屮电it ?US ■二h?目助 Ifl HL” I I 试1jJ0-§0 l > - !S 打；H 片即*■'」 户外LED显示屏钢架图示例 =- A—Al&l视图 5n3i1iB T 仲醴伽勿'J7j rr ■ r T j _J 1L I'III ■- 'i'J. 7.16Qnn A底止视图

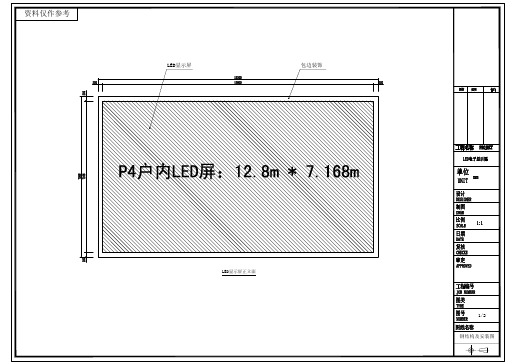

1-k A * Ji； l.MbM! kf n MQ235& E.K K r V Z F- ffc-3 2、Sr SPdsJQV鮎 3 - I 叩■"!■比冷简I；- .. -J H &JM-M-. "■! * '& i.F^fjirj|1 H r+ 哇上用i! h 'i | ?IT
钢结构屋面彩板安装施工方案 1 工程概况 该钣金厂房钢结构工程，厂房采用混凝主体，轻型钢结构屋面。内置不锈钢天沟，屋面采用双层彩钢板加保温棉（从下到上依次为Q900型彩钢板+50厚24K离心玻璃棉加铝箔+V760型自扣式彩钢屋面板），该工程屋面设计坡度为5%，单坡长24m。高度为9.5m-11.65m，总面积约为5267m2。 2 施工范围 产业园Ⅱ区钣金厂房轻型钢结构屋面彩板、保温棉、西层板、天沟制作、运输、安装、验收。 3 施工准备 3.1主要设备 序号设备名称数量规格用途 1 汽车吊1台16T 吊装、卸货 2 成型机1台角驰-760型彩板成型 3 钢丝绳、留绳10根安装 4 麻绳100m 安装 5 钢丝8m 0.5 彩板提升 6 手电钻10把安装彩板 7 剪刀2把安装彩板 8 麻绳100m 彩板提升 9 电源线300m 彩板安装 3.2材料进场检验 3.2.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明并依规定办法取样送检。 3.2.2、检验成型板规格尺寸、厚度、数量、长度及宽度。 3.2.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。 3.2.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。 3.2.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。 3.2.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。 3.2.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。 3.2.7、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙 绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。 3.2.8 屋面板吊运的材料堆放（屋面板采用现场地面成型,暂定在1轴） 3.2.9、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆
LED显示屏钢结构以及安装简易图 1.屏体背面钢结构
2.框架部分： 3.框架侧边，没有包边的
4.安装箱体
5.框架结构图 6.整体背面 7.显示屏正面
对于户外LED显示屏来说，由于是在户外使用。所以必然的要和普通的室内LED显示屏区别对待。户外LED显示屏安装要求上也和普通的室内 LED不一样。在安装上必须要在细节上做好。不然很有可能带来麻烦。 户外LED显示屏安装六个主意事项： 1．显示屏及建筑物上安装避雷装置。 显示屏主体和外壳保持良好接地，接地电阻小于3欧姆，使雷电引起的大电流及时泄放；显示屏可能会受到雷电引起的强电强磁袭击 2．LED显示屏本身的防水措施 屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；注意防水、防潮。显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失； 3．电路芯片选择 选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。 4．安装通风设备降温，使屏体内部温度在-10℃～40℃之间。 屏体背后上方安装轴流风机排出热量；显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作； 5．必须选用超高亮度发光二极管 为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；增加对比度.受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。 6．显示介质选用新型广视角管 视角宽阔，色彩纯正，一致协调,寿命超过10万小时显示介质的外封装为目前最流行的带遮沿方形筒体，硅胶密封，无金属化装配；其外型精致美观，坚固耐用，具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。 户外LED显示屏的安装注意事项涉及到产品以后的使用和安全，必须要严格对待认真的对待起来。
钢结构工程屋面板安装 安装方法 弹线： 按照图纸尺寸及布置要求，在檩条上弹出屋面板放置位置。 檩条及天沟： 本工程檀条及天沟制作安装质量应符合国家的标准及规范要求。具体要求为：（a）支承面高低差，不大于±5mm （b）檩条支座的间距，不大于±5mm，中心偏移不大于5mm （c）檩条侧弯矢高：不大于L/1000，且不大于5mm （d）檩条间的水平距离的误差不大于5mm （e）天沟的水平度不大于L/1000 （f）檩条挠曲矢高，不大于L/1000且不大于10mm （g）檩条间的高低、水平度不大于10mm 屋面板安装应做到平整，不漏水，具体做到以下要求： 1、外观检查 a、各种板件的品种、规格、型号、性能及安装位置应准确，不遗漏。 b、各种板紧固件的品种、规格、型号及安装位置应准确，不得有遗漏和松动。夹芯板、泛水板的滴水线应固定可靠，无松动，防腐涂料涂刷和防水密封材料敷设应完好，连接件数量、间距符合设计要求和国家现行有关标准规定。 c、各种板件、紧固件表面应无破损、孔洞、漏涂、涂层脱落、划痕、污染、翘角等缺陷。 d、规定应涂防水胶的部位，不得有漏涂，必须用防水胶密封严密。 e、屋面压型板的板与板之间应咬合紧密。 f、大雨天气检查应无渗漏。 2、尺寸误差检查 a、层面板檐口处相邻两板间的错口应小于5mm，其直线偏差小于L/1000，且不得大于20mm b、压型板的侧弯应小于L/1000，且不得大于20mm c、泛水板、包角板、盖板、屋脊板等板与板之间的搭接长度应为正偏差，相邻两板间的错口应小于5mm，直线偏差应小于L/1000，且不得大于20mm d、自攻螺丝、拉铆钉等紧固的定位偏差应不得大于5mm e、檐口与屋脊的平行度不大于10mm f、金属波纹线对层脊的垂直度不大于20mm 3.屋面板安装应矫正其变形和缺陷。表面干净，无焊疤，油漆和泥砂，无明确翘曲。 4.收边包角处不应漏水，达到美观的效果。 三.质量目标: 焊缝检验按照设计要求,自检采用100%的超声波无损控伤检验,抽样检测按国家规定,焊缝100%达到II级合格. 五.投入本工程的劳动力安排及劳动力消耗工日 (一).劳动力的安排如下: 劳动力需用计划（仅钢结构）: 工种人数工种人数 管理人员3后勤5
L E D显示屏钢结构施工 标准规范 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
LED显示屏钢结构施工标准规范 钢结构施工方案 目录 第一章、钢结构制造工艺 第一节、钢结构主框架制造工艺 第二节、压型钢板的制造工艺 第二章、钢结构安装施工 第一节、安装施工作业准备 第二节、现场的材料管理第二节安装施工的质量标准 第二节钢结构安装施工工艺第二节高强螺栓连接 第三章、竣工验收检查第四章、质量控制及安全措施 第一章钢结构制造工艺 第一节钢结构主框架制造工艺 一、钢结构制造 （一）型钢及钢板 1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。
2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。 3、材料复验： a、 Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。化学成份要求：C、SI、Mn、P、S等元素含量。力学成份要求试验项目：σs、σb、δs (%)、AKU (J )、aKU (J\cm2)和0Cakv(J)。试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。拉伸试验按照GB228-87《金属拉伸试验方法》执行。弯曲试验按照GB232-88《金属弯曲实验方法》执行。冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。 b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》 c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。 （二）焊材 1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。 2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。合格后将复验报告及评定结果报项目监理批准后使用。 3、焊材的管理 a、焊材入厂时必须有齐全的质量证件及完整的包装； b、焊材入库复验结果与国家标准、制造厂的质量证件相符合后才可按《物资管理程序》入库； c、焊材保管及出库焊材库的设置要按规范配备齐全的通风干燥等设施并设驻库检查及保管员，焊材出库要严格遵守公司《焊材管理规定》，履行出库程序。 （三）制造工艺
一、钢结构屋面施工流程 施工主要流程如下：施工准备→测量放线→檩条安装→压型钢衬板安装→无纺布隔气层铺设→铝合金T型码安装→保温隔声玻璃棉的安装→高分子防水卷材铺设→屋面彩钢板安装→收边收口安装→调整→验收。 2、排水天沟支架的安装跟檩条同步，不锈纲排水沟的安装在屋面板安装之前完成。桁架吊顶钢板的安装在屋面板安装之后进行。（1）、施工准备 熟悉图纸，对于作业的操作，首先要对有关图纸有全面的了解，不仅是对金属屋面施工图，对土建建筑图也需要了解，主要了解立面变化的位置、标高、变化的特点，对图纸全面掌握需对照实际施工进行。 人员、机械、材料的准备、组织进场，组织相关管理人员，施工技术人员进场，进行施工前安全、技术交底；大型设备如电焊机、等离子切割机、自带发电机的便携式压型机等，并对机器进行调试、试用；施工中需用的檩条、钢板及施工辅材组织进场。 安全设施的搭设，屋面工程施工前应搭设好安全操作平台、材料转运平台，应搭好安全通道及安全防护栏杆等安全防护措施。（2）、测量放线 1）对整个工程进行分区、分面、编制测量计划，对于工作量较大的或是较复杂的区段，测量要分类有序的进行，在对建筑物轮廊测量前要编制测量计划，对所测量对象进行分区、分面、分部的计划测量，然后进行综合，测量区域的划分在一般情况下遵循以立面划分为基础，以立面变化为界限的原则，全方位进行测量。在对整个工程进行
