履带式起重机原理

履带式起重机原理
履带式起重机原理

履带式起重机

作业部分装设在履带底盘上 , 行走依靠履带装置的起重机称为履带式起重机。如图。

图履带式起重机

履带式起重机与轮胎式起重机相比,因履带与地面接触面积大,故对地面的平均压力小,约为~,可在松软、泥泞地面作业。它牵引系数高,约为轮胎式的倍,爬坡度大,可在崎岖不平的场地上行驶。由于履带式起重机支承面宽大,故稳定性好,一般不需要像轮胎式起重机那样设置支腿装置。对于大型履带式起重机,为了提高作业时的稳定性,履带装置设计成可横向伸展,以扩大支承宽度。但履带式起重机行驶速度慢(1~ 5km/h),而且行驶过程要损坏路面,因此转移作业时需要通过铁路运输或用平板拖车装运,机动性差。此外,履带底盘笨重,用钢量大(一台同功率的履带式起重机比轮胎式重50%~100%),制造成本高。

3履带式起重机的组成

履带式起重机概况

履带式起重机是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。

履带式起重机的组成部分

如下图所示,履带式起重机主要由下列几部分组成。

图履带式起重机

3.2.1取物装置

履带式起重机的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。

吊臂

用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。它直

接装在上部回转平台上。吊臂可以根据施工需要在基本吊臂基础上接长。在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。

上车回转部分

它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。

行走部分

它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、履带伸缩油缸等组成。

回转支承部分

它是安装在下车底盘上用来支承上车回转部分的,包括回转支承装置的全部回转、滚动和不动的零部件和用来固定回转支承装置的机架等(不包括四转小齿轮)。

配重

配重是安装在起重机回转平台尾部的具有一定形状的铁块,目的是确保起重机能稳定地工作。在必要时,这些铁块可以卸下后单独搬运。

动力装置

动力装置即为动力源。在履带式起重机上,大部分动力装置为四冲程柴油发动机。在履带式起重机上,它把内燃机的机械能经液压油泵转变为液压能,经液压油管和各种控制阀将液压能传给液压马达和液压油缸,液压马达和液压油缸再将液压能转变为机械能驱动各工作机构。

机械传动部分

它把内燃机的动力传递给液压油泵,再把液压马达、液压油缸的液压能变成机械能,带动各工作机构。机械传动部分主要由分动箱、减速箱、离合器、卷筒、轴、轴承、滑轮等部分组成。

液压传动部分

主要由液压泵、液压马达、液压油缸、控制阀、液压油管、液压油箱等组成。液压油泵把内燃机的机械能转变为液压能,液压马达把液压能转化为机械能驱动各工作机构。由于液压传动调速方便,传动平稳,操纵轻便,元件体积小,重量轻,具有限速、自锁功能、总体布置合理等优点,在履带式起重机上被广泛应用。

控制装置

控制装置是用以操纵和控制起重机各工作机构,使各机构能按要求进行启动、调速、换向、停止,从而实现起重机作业的各种动作。控制装置主要由操纵杆、控制阀、按钮、开关、控制器等组成。

工作机构

履带式起重机的工作机构主要包括卷扬机构、变幅机构、回转机构等。卷扬机构可以实现吊钩的垂直上下运动;变幅机构可以实现吊钩在垂直平面内移动;回转机构可以实现吊钩在水平平面内移动。以上三种机构的组合,能实现吊钩在起重机能及范围内的任意运动。

操纵机构

离合器、回转制动、变幅制动、行走制动、锁止机构等由储能器所储存的工作油操纵,而储能器的液压油由发动机后部的一个液压泵控制。从储能器出来的压力油被分配给电磁阀、液压阀和离合器阀,通过操纵操作室中相应的控制杆和开关控制这些阀,从而控制相应的机构。

电气系统

电气系统可分为主电路、控制电路、监测器电路、制动控制电路、力矩限制器电路和自动停止电路等部分。

安全装置

履带式起重机上的安全装置主要是为了履带式起重机的安全操作。履带式起重机上的安全装置主要有:钩过卷保护装置、吊臂过倾保护装置、力矩限制器、吊臂角度指示器、卷扬棘抓、变幅棘爪、制动器、回转锁销等。

履带式起重机各部分工作原理

3.3.1动力传递机构

整个机器包括上部机构、回转装置和底盘,操作是液压式的。三个液压泵直接与发动机相联,液压泵将液压压力传递给驱动负载卷扬、主臂(第三卷鼓)、回转及行走等各个液压马达。

各液压回路中均设有一安全阀,以防止由于过负荷或冲击压力损坏液压设备。所有的减速齿轮机构均为油浴式润滑。

操纵机构

离合器、圆盘制动器、锁止机构由储能器所储存的工作油操纵,而储能器由装在发动机后部的第4个油泵操纵。从储能器出来的压力油被分配给电磁阀、液压阀和离合阀。这些阀通过操纵室中的相应控制杆和开关控制,从而控制相应的机构。在履带主动轮一侧,回转马达和主臂马达处装有圆盘制动器。

卷扬机构

主卷鼓和辅卷鼓装在一根轴上。液压马达通过装在卷鼓轴中间的正齿轮减速一级,再通过内胀带式离合器将动力传给主卷鼓或铺卷鼓,两卷鼓分别装在卷鼓轴的两端,为液动式。

负载的卷上不和卷下是由操纵相应的卷鼓离合器及卷扬马达正、反转来进行控制的。

通过将卷扬控制杆推至相应的位置,即可实现高、低速的选择。通过双控制阀的油被导入三联控制阀的卷扬回路,以提高卷上和卷下的速度,与此同时行走牵引和第三卷鼓不起作用。

当卷扬操纵杆扳回到空挡位置时,卷扬马达的工作油被平衡阀切断,卷鼓停转。外抱带式卷扬制动器通过联结杆而与制动踏板联锁。当卷上和卷下时,制动应松脱,而当维持起吊的负载不动时,制动应起作用。当将离合器操纵杆扳到分离位置时,制动松开,即可实现自由下落。欲在行走中操纵卷扬或吊臂起俯时,供给单控制阀的油液导入三联控制阀的吊臂起俯和卷扬回路,因此时液压阀已先被牵引和组合控制开关所接通,故可实现行走中的吊臂起俯或负荷卷扬的操纵。

主臂起俯机构

主臂起俯(变幅)马达的速度通过行星齿轮和正齿轮传动而减速两级后,直接驱动变幅卷鼓。

通过改变马达的转向,即可实现吊臂的起升和俯下的转换。当吊臂变幅杆扳至空挡时,平衡阀关闭了变幅马达油路,卷鼓停转。

与此同时,装在马达和减速机之间的困盘制动器自动制动,从而确保了安全。在变幅卷鼓一侧的凸缘上带有棘轮机构,棘轮与一棘爪相嵌时便锁住了变幅卷鼓。

当行驶中操作变幅(或卷扬)操纵杆时,供给单控制阀的液压油便将被导入三联控制阔的变幅式卷扬回路,前提是液压阀已通过行走和组合操纵开关而接通。

回转机构

回转马达通过行星齿轮减速两级后带动回转主动小齿轮,小齿轮装在花键出轴上,带动大齿圈。改变回转马达的转向,即可改变回转的方向。当回转操纵杆扳到空挡位置时,由于惯性,回转还将继续一会儿。

通过驾驶室中的一个开关控制由蓄能器来的油流,便可控制回转马达和减速齿轮间的圆盘制动器的制动和松脱。

回转锁操纵杆为机械式,可锁住回转装置连同其上部结构,锁住位置任意。

行走机构

行走马达通过减速机(正齿轮)三级减速后直接带动驱动轮,减速机与履带架为一体结构。

通过改变左、右行走马达的回转方向,即可实现吊车的前进、倒退、原地旋转及转弯的动作。当行走操作杆扳到空挡时,制动阀切断了马达油路,履带即停止转动。

装在马达和减速机之间的圆盘制动器(每边一个),可通过驾驶室中的一个开关控制由蓄能器来的油流,从而实现制动作用的控制。

通过选择阀可选择行走的高、低速度。在高速行走时,蓄能器向此阀供油;在低速行走时,油从此阀排出。

3.3.7自动停止机构

(1) 吊钩防过卷停止装置

当吊钩过卷而碰到重块时,微动开关的触点闭合而触动了卷扬自动停止继电器。这时,卷扬自动停止电磁阀去磁而卸载,卷扬释放阀开启,从而使油泵的油流回油箱,即停止了卷扬马达。

(2) 吊臂变幅过卷停止装置

当吊臂变幅角超过最大许可角80°时,变幅微动开关闭合而触动了变幅自动停止继电器。此时,吊臂变幅自动停止电磁阀去磁而卸载,释放阀开启,从而使油泵的油流回油箱,于是便停止了变幅马达的运转。

(3) 自动停止解除

为将变幅或卷扬由于过卷而自动停止的状态复原到正常操作状态,可按下复位按钮,并在保持此按钮处于按下状态的情况下,将变幅杆或卷扬杆朝相应的降低方向扳动,直到各自的微动开关开启为止。一旦微动开关开启,各相应的电磁阀和释放阀即关闭,液压油路便恢复到正常工作状态。两套自动停止装置的解除均用同一复位按钮。

4 回转液压系统

回转回路由斜轴式轴向柱赛马达提供驱动动力,一般由齿轮泵单独供油,组成单泵单回路开式系统,并由溢流阀限定系统压力。多盘制动器设置在液压马达和回转装置之间,制动器是液压释放,弹簧上闸。

回转工作时,先释放常闭式阀制动器,用减压式先导阀油路控制三位六通液控换向阀来换向,从而达到左、右回转的目的。在换向阀中位时,由于其滑阀机能为“y”型,液压马达停止回转,并能向系统补油。

回转液压回路

典型回转液压回路如下图所示。回转液压回路由回转液压马达、制动阀和控制阀组成。

图回转液压回路

泵来的液压油通过增压器经控制阀驱动液压马达。液压马达产转换控制阀时,从P

1

生的扭矩经减速器增大,通过回转小齿轮与回转支承的大齿圈啮合使回转台转动。

回转制动阀由液控滑阀、溢流阀和单向阀组成。液控滑阀是个液压转换阀,它自动地截断和节流从回转马达排出的油液,对回转马达起到保持和平衡的作用。当回转马达的进油侧或排油侧的压力油达到设定值时,溢流阀使压力油旁流到低压通路侧,对回转马达起到安全回路的作用。从泵到马达的压力油通过单向阀截断从回转马达排出的油液,对回转马达起到吸入阀和保持阀的作用。

回转作用

如下图,加速时,转换控制阀把从P

泵来的压力油输送到AV口,通过通

1

路H、I打开单向阀到达L,从AM口驱动回转马达。同时,滑阀被液控压推移到BV侧,从回转马达排出的油液通过BM口、通路M、节流阀D到C腔,经BV口回油箱,这样,形成回路,马达开始转动。在加速过程中,多余的压力油通过溢流阀从EA腔旁流到EB 腔。供油侧的预设压力保持到加速结束。

图回转作用

停止时,将控制阀转换到中位,AV口和BV口与油箱相通,两侧的压力平衡,滑阀在弹簧的作用下回到中位。此时,吊机在转动惯性的作用下,回转马达仍转动着,从回转马达排出的油液被封闭,阻止马达回转,结果马达排出的油液压力急速升高,当达到溢流阀的预设压力时,溢流阀打开,压力油分流到马达的吸入侧,回转马达吸入这部分油液并排出压力油,缓冲外部的惯性力,因此回转马达减速并停止。

平衡作用

在回转马达加速过程中,由于马达超速旋转,供油侧L通路的压力降低,该测滑阀的液控压力也降低,这促使滑阀移向中位,因此滑阀在D处时节流马达排出油液,结果使回转马达的排油侧产生背压,犹如制动力作用于回转马达,阻止马达超速。由于上述动作,尽管起重机有回转惯性,但当回转马达需要反方向转动时,回转马达的旋转方向就被平稳地改变。

溢流阀的设定压力可以通过转动调节螺丝来进行调整。调解螺丝转一圈,压力升高会降低12MPa。设定压力为~21MPa,它取决于起重机的状况,但不要超过最高压力。

回转控制阀

如下图所示,回转控制阀是一个单联控制阀,它包括截流卸荷相结合的控制部分以及溢流阀、单向阀。该阀的特点在于用流量调节阀保持压力油排出的流量。

图回转控制阀图控制阀的作用

1.主阀体

2. P壳体(输入从泵来

的液压油,装有溢流阀和单向阀)

3. T壳体(专用) 4、5.螺栓

4.4.1控制阀的工作原理

(1)阀芯的中位时

口,通过a、b和卸荷口d到e,进入T壳体如上图所示,从泵来的液压油进入P

1

的油液到达流量调节阀。此时,流量调节阀的柱塞被弹簧推向右侧,油液通过柱塞内的。该油液在g段的两侧产生压力差,方向向左。柱塞受弹簧力和压力差的作g孔流向P

2

用,当后者克服前者时柱塞向左移动,结果柱塞上的h孔和i孔连通,过量的油液经过

口的油液通过g孔的流率超过i段从k口排到T口。这个阀用来防止柱塞开启流到P

2

25L/min。用P

口的液压油的流量控制驱动冷却马达的最大速度。

2

(2)转换控制芯时

推动阀芯时,卸荷通过d段被截断,压力油通过单向阀从L段流到A口驱动回转马

达。从回转马达排出的油液进入B口而后导入T壳体的f段。如果由于载荷回路压力达到溢流阀的设定值,溢流阀工作保证设备安全,拉动阀芯时,压力油流经P

1

—a—c—L—B 的通路和A—f,使马达反转。

4.4.2回转制动阀的作用

参见下图,回转油路7有主泵P

1供油,由多路阀组2中的B

4

—B

2

联换向阀

控制换向,它由减压阀式先导阀4进入液压操作。回转液压马达是一台曲轴连杆式低速大扭矩马达,工作压力18MPa,扭矩为1920N?m。

图回转制动阀工作原理

1.制动阀部分

2.制动端弹簧

3.过载阀部分 4、5.单向节流阀6、7.控制端缸大、小腔

回转制动阀包括过载阀和制动阀两部分。过载阀调定压力为18MPa。制动阀具有以下几点主要作用:

(1)平稳启动作用。由于制动阀1的两端控制油路上均设有单向节流阀4和5,故使启动平稳,无冲击。

(2)限速、补油作用。当液压马达在任何情况下有失速现象时,由于液压泵对液压马达进油腔的供油不及时,制动阀1将因液控断压力不足而将向中位方向移动,

制动阀完全可回至中位,使回油通路切断,马达停止旋转,这时,进油端将会出现负压现象,可通过中位单向阀进行补油。

(3)制动、锁紧作用。液压马达在制动时,由于液压泵来的进油中断(换向阀处于中位时),制动阀回中位。此时,中位的两个单向阀将对液压马达起到可靠的锁定作用。

5卷扬液压系统工作原理

卷扬液压系统有马达旋转回路、限速回路、离合器制动器回路和自由落钩回路等部分组成(见下图)。

图卷扬液压系统工作原理

马达旋转回路

马达旋转回路部分由变量液压马达、背压阀、溢流阀和方向控制阀组成。

马达排出的液压油经方向控制阀回油箱。

泵来的压力油经方向控制阀直到马达,同时液控压打开平衡阀,马达卷下时,P

1

接通回油路,马达排出的液压油经平衡阀和方向控制阀回到油箱。

背压阀是由平衡阀、单向阀、过载溢流阀集合成一体的组合阀。过载溢流阀的设定压力为18MPa。平衡阀设定的控制压力为3MPa。过载溢流阀的作用是防止马达卷上的过载,当压力油达到18MPa 时过载溢流阀打开,使压力降低。平衡阀的作用是使马达平稳地卷下,防止所吊重物超速下降。

溢流阀的设定压力为10MPa。它的作用是防止马达卷下时供油压力过高。当卷下时油压达到10MPa溢流阀打开,使压力降低。

卷扬液压马达是旋转斜盘式轴向柱塞变量马达(如下图),马达的变速是通过改变斜盘倾角达到改变马达扭矩和转速的。斜盘倾角的变化范围是160 ,即60~220。变速踏板通过连杆机构与马达的变速杆相连。

图旋转斜盘式轴向柱塞马达变量原理图

旋转斜盘的变化过程是:移动方向控制阀。P

泵来的压力油分两路通往马达的变量安装

1

阀。一路通过方向控制法、变量安全阀到达控制斜盘的上柱塞油路已于油箱相通,是斜盘处于最大倾角(220);另一路通过节流单向阀到安全阀的控制端。当油压达到变量安

加速板拉动变速杆使变量控制阀向左移位,压力油通过变量控制阀到达斜盘的下柱塞油路,同时上柱塞的油路与油箱相通,斜盘倾角变小。随着斜盘倾角的变化,由于随机购的作用,变量控制阀又回到中位,斜盘上下柱塞油路被切断,斜盘倾角固定,马达旋转加快。

当松开加速踏板时,由于加速杆回位弹簧的作用,变量控制阀移到左位,压力油与斜盘的上柱塞油路接通,下柱塞油路仍与油箱接通,斜盘回到最大倾角,加速停止。斜盘回到最大倾角的过程中又由于随动机构的作用,使变量控制阀回到中位,切断变量柱塞的油路,斜盘位置锁定。

当方向控制阀回到中位时,卷扬马达旋转停止,P

泵的压力油回油箱,变量安

1

全阀控制端的液压油通过节流阀泄压,安全阀平稳的回到右位。控制斜盘的下柱塞油路与油箱接通,上柱塞油路与压力油路相通,又恢复初始状态。

6 行走液压系统

图为行走液压系统图。它由主液压泵(带变量油缸)、补油泵、液压马达(带伺服油

图行走液压系统图

1.油箱

2.主液压泵 3、17.伺服油缸 4.补油泵 5.滤清器 6.压力补偿阀(DA控制阀) 7.高压切断阀 8.前进后退阀 9.微动阀 10.高压溢流阀(过载阀) 11.低压溢流阀(补油阀) 12、14、18.单向阀 1

3.液压马达 15.前进后退梭形阀 16.伺服阀 19.油冷却器 20.分动箱

液压泵控制

6.1.1 方向控制

实现行驶方向改变。该阀有3个位置(前进、中位和后退),对应前进、后退和停车。

6.1.2 车速控制

补油泵排量随发动机转速(油门开度)自动变化。在其出油道上设节流孔C,液流经过节流孔C产生的压差Ap与补油泵的流量有关,而补油泵是定量泵,其流量与发动机转速成正比,将此压差如引人DA控制阀,此DA控制阀在以下3个力作用下取得平衡即压差Ap,弹簧力和通向液压泵变量油缸反馈的先导油压p。液压泵的变量油缸在弹簧力作用下,处于中位排量零,随着操纵变量油缸的先导油压p的增大,液压泵排量随着增大。压差如确定先导油压p,发动机转速确定节流孔前后压差AP。因此操纵油门踏板,改变发动机转速n, Ap和液压泵排量随之改变。当发动机在怠速状态时,液压泵排量为零。随着发动机转速增高,液压泵排量逐渐增大,实现自动控制。由于变量泵是油门连动控制的,因此只需操纵油门踏板就能控制车速。

6.1.3 微动控制

微动阀操纵可以通过连杆和制动踏板连动,微动阀也可以独立布置。通过制动压力来操纵微动阀,使控制液压泵排量的先导油压降低,减小液压泵排量,能实现与发动机转速(油门开关)无关,即使发动机在高转速下,而液压泵的输出流量很小,实现机械微动。

6.1.4 高压切断控制

当静压驱动系统油压达到设定最大值,高压切断阀切断通向换向电磁阀的先导油压,使液压泵变量油缸油压下降,液压泵变至最小流量,减少能量损失。

液压马达控制

液压系统采用变量马达,其控制装置由前进后退梭形阀、伺服阀和变量油缸组成。液压马达的排量由伺服油缸活塞杆位置确定,其位置由伺服阀控制。伺服阀阀芯右端受控制液压泵排量的先导油压作用,其阀芯左端受静压驱动系统油压反馈作用和弹簧力作用。伺服阀在液压泵先导油压、驱动系统油压和弹簧力作用下取得平衡,确定其位置。伺服阀芯位置确定伺服变量油缸活塞杆位置,活塞杆位置确定液压马达排量。从力平衡可知:随着系统油压增加,液压马达排量增大,随着液压泵先导控制油压上升,液压马达排量下降。液压马达排量随液压泵先导控制油压(发动机转速)上升而下降,当发动机在怠速状态时,液压马达排量处于最大位置,随着发动机转速上升,液压马达排量逐渐减小。前进后退梭形阀的作用是前进后退变化时,实现高低压油路转换。采用以上控

制实现全程自动无级变速,如图所示,图中虚线为WA30-3液力机械传动装载机二级变速牵引特性曲线;实线为小松WA30-5全液压装载机无级变速特性曲线。

图HST 牵引特性曲线

7 结语

履带起重机液控系统还包括变幅系统,履带架液压伸缩油缸,有的还有液压支架用以保持起重时机身稳定,有的驾驶室也可液控转动以方便司机视角良好。

履带起重机特别适用于在各种环境复杂的场所吊

装物件,其有以下特点:

1、具有整车自拆装功能(自装卸车、自拆装配重、

自拆装履带、自拆装臂杆),便于设备的拆装转移及

运输;

2、具有塔式工况功能,解决了履带式起重机作业

范围小和使用受限等不足,大大提高了作业范围和工

作效率,如右图所示;

图履带吊塔式工况

3、臂杆组合工况多,作业范围大。

大连中远船务拥有8辆各吨位的履带起重机,各种大小分段的调运、翻身、合拢都要用到履带起重机。站在厂外很远处瞭望,其他建筑看不见,能瞅见的都是履带起重机伸出的长长的吊臂,可见其作用之重要。大连船务实行3班倒制度,24小时厂子不停运转,履带起重机换人不换机不间断工作,且所有履带起重机全部投入使用,未有后备,一旦出现任何问题,此机器负责的作业,以及和其有联系的作业将全部受阻,效益

领导关心得重点。

此次实习,经历颇多。我们专业的学生都被分到支持工区实习。此工区负责的工作有管理厂内作业车辆,分段起重调运,脚手架搭拆,船舶下水等。专业不对口,同学们感到不受公司重视,实习热情骤然下降,好在工区三主任中一员是我们学校87届的师兄,对我们关怀备至,有求必应,有问必答,得利于此,我们实习进行得很顺利,也学习到了很多知识。实习期间,学校老师带学生去大连船务实习,他们从旁给了我们很多指导,特别是论文写作方面,在此,我要感谢他们,还有那位87届得师兄。

这次实习使我对大连船务有了整体的了解,也熟知了以后的工作性质和环境,为人处世方面也得到了锻炼。实习期间,我犯了很多错误,深刻地认识到自身的不足之处,我会一日三省,纠正错误,不断进步。

参考文献

[1] 船舶辅机.费千著.大连海事大学出版社出版

[3] 起重机械.出版

[4] 起重机设计手册.《起重机设计手册》编写组编.机械工业出版社出版

[5] QUY150A履带起重机使用说明书.抚顺挖掘机制造有限责任公司编

[6] QUY150A履带起重机零件手册.抚顺挖掘机制造有限责任公司编

[7] 工程建设常用最新国内外大型起重机械实用技术性能手册.田复兴著. 中国水利

水电出版社出版

汽车起重机构造与原理

汽车起重机构造与原理 一、汽车起重机基本术语 1、汽车起重机 起重作业部分安装在专用或通用汽车底盘上的起重机。参见图一 2、整机。 具有齐全的上车、下车及附属装置的起重机。 3、上车(起重机部分) 包括回转支承及其以上的全部机构的总和。 4、下车(运载车部分) 回转支承以下部分,包括底架、底盘、支腿等各部件、机构和装置的统称。(包括支腿在内的装载上车而行走的运载车)。 5、起重性能参数(参见表一) 5.1起重量:起吊物体的质量。 5.2总起重量:起吊物体的质量与取物装置质量之和。 5.3额定总起重量 起重机在各种工况和规定的使用条件下所允许起吊的最大总起重量。(工况,指不同的臂长和仰角;规定的使用条件,如打支腿、地面的平整度、风力、设备状况等规定的使用条件) 5.4最大额定总起重量 起重机用基本臂处于最小额定幅度,用支腿进行作业所允许的额定总起重量,并以此作为起重机的名义起重量。 6、幅度(参见图二、图三) 6.1幅度:起重机空钩时,回转中心垂线与吊钩中心之间的水平距离。 6.2工作幅度:起重作业时,回转中心垂线与吊钩中心之间的水平距离。 6.3最小工作幅度:起重机处于最大仰角时的工作幅度。 6.4额定幅度:某一额定总起重量所允许的最大工作幅度。 6.5最小额定幅度:最大额定总起重量所允许的最大工作幅度。 7、起重力矩:总起重量与相应的工作幅度的乘积。 8、起升高度:起重机起升到最高位置时,起重钩钩口中心到支承地面的距离。 9、倍率:动滑轮组的承载钢丝绳数与引入卷筒的钢丝绳数之比。 10、起升速度:平稳运动时,起吊物体的垂直位移速度。 10.1单绳速度:动力装置在额定转速下,在卷筒计算直径处第n层的钢丝绳速度。 10.2起重钩的起升(下降)速度 钢丝绳单绳速度除以起升滑轮组倍率得到的值。 11、变幅时间(速度) 变幅作业时,幅度从最大(最小)变到最小(最大)所用的时间。 12、最大回转速度 空载状态下,基本臂在最大仰角时,所能达到的最快回转速度。 13、起重臂伸(缩)时间(速度) 空载状态下,起重臂处于最大仰角,使吊臂由全缩(伸)状态运动到全伸(缩)状态所用的时间。 14、支腿收放时间(速度) 支腿以全收(放)状态,运动到全放(收)状态所用的时间。 15、仰角:(参见图二、图三) 在起升平面内,起重臂纵向中心线与水平线的夹角。 16、副臂安装角:(参见图二、图三) 起重机主臂轴线与副臂轴线在起升平面内的夹角。 17、起重臂长: 沿起重臂轴线方向,其根部销轴中心到头部定滑轮组中心的轴线距离。 18、起重特性曲线: 表示起重机作业性能的曲线。 18.1起重量特性曲线(参见表一) 在以总起重量和工作幅度为坐标轴的直角坐标系中,以一定臂长在不同工作幅度时的额定起重量为坐标点编制的曲线。

汽车起重机吊臂结构与伸缩原理

汽车起重机吊臂结构与伸缩原理 发布日期:2012-05-03 来源:网络我要评论(0) 核心提示:汽车起重机的吊臂是起重机最重要的部分,起重机是利用吊臂顶端的滑轮组支承卷扬钢丝绳悬挂重物,利用吊臂的长度和倾角的变化改变起升高度和工作半径。虽然吊臂的作用都是悬挂和搬运物体,但是不同的吊臂结构和技术,使起重机的性能和效率有很大的不同。 汽车起重机的吊臂是起重机最重要的部分,起重机是利用吊臂顶端的滑轮组支承卷扬钢丝绳悬挂重物,利用吊臂的长度和倾角的变化改变起升高度和工作半径。虽然吊臂的作用都是悬挂和搬运物体,但是不同的吊臂结构和技术,使起重机的性能和效率有很大的不同。 一、汽车起重机的吊臂结构 汽车起重机的吊臂一般包括主臂和副臂两部分。汽车起重机主吊臂主要有两种类型,一种是由型材和管材焊接而成的桁架结构吊臂,一种是有各种断面的箱型结构吊臂。随着汽车起重机的发展,现在大部分的汽车起重机主吊臂都是箱型结构,只有少部分是桁架结构。 汽车起重机副臂的作用是,当主臂的高度不能满足需要时,可以在主臂的末端连接副臂,达到往高处提升物体的目的。副臂只能提升较轻的物体。副臂一般只有一节臂,也有两节以上的折叠式副臂或伸缩式副臂,其中以折叠式的桁架结构副臂最为常见。 二、汽车起重机的吊臂伸缩原理 (一)汽车起重机的吊臂伸缩形式有以下几种: 1、顺序伸缩机构--伸缩臂的各节臂以一定的先后次序逐节伸缩。 2、同步伸缩机构--伸缩臂的各节臂以相同的相对速度进行伸缩。 3、独立伸缩机构--各节臂能独立进行伸缩的机构。 4、组合伸缩机构--当伸缩臂超过三节时,可以同时采用上列的任意两种伸缩方式进行伸缩的机构。 (二)汽车起重机按伸缩机构的技术分,可以分为无销全液压伸缩机构和自动插销式伸缩机构。

履带式起重机原理

2.6 履带式起重机 作业部分装设在履带底盘上 , 行走依靠履带装置的起重机称为履带式起重机。如图2.7。 图2.7履带式起重机 履带式起重机与轮胎式起重机相比,因履带与地面接触面积大,故对地面的平均压力小,约为0.05~0.25MPa,可在松软、泥泞地面作业。它牵引系数高,约为轮胎式的1.5倍,爬坡度大,可在崎岖不平的场地上行驶。由于履带式起重机支承面宽大,故稳定性好,一般不需要像轮胎式起重机那样设置支腿装置。对于大型履带式起重机,为了提高作业时的稳定性,履带装置设计成可横向伸展,以扩大支承宽度。但履带式起重机行驶速度慢(1~ 5km/h),而且行驶过程要损坏路面,因此转移作业时需要通过铁路运输或用平板拖车装运,机动性差。此外,履带底盘笨重,用钢量大(一台同功率的履带式起重机比轮胎式重50%~100%),制造成本高。 3履带式起重机的组成 3.1履带式起重机概况

履带式起重机是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。 3.2履带式起重机的组成部分 如下图3.1所示,履带式起重机主要由下列几部分组成。 图3.1 履带式起重机 3.2.1取物装置 履带式起重机的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。 3.2.2吊臂 用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。它直

接装在上部回转平台上。吊臂可以根据施工需要在基本吊臂基础上接长。在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。 3.2.3上车回转部分 它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。 3.2. 4.行走部分 它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、履带伸缩油缸等组成。 3.2.5回转支承部分 它是安装在下车底盘上用来支承上车回转部分的,包括回转支承装置的全部回转、滚动和不动的零部件和用来固定回转支承装置的机架等(不包括四转小齿轮)。 3.2.6 配重 配重是安装在起重机回转平台尾部的具有一定形状的铁块,目的是确保起重机能稳定地工作。在必要时,这些铁块可以卸下后单独搬运。 3.2.7动力装置 动力装置即为动力源。在履带式起重机上,大部分动力装置为四冲程柴油发动机。在履带式起重机上,它把内燃机的机械能经液压油泵转变为液压能,经液压油管和各种控制阀将液压能传给液压马达和液压油缸,液压马达和液压油缸再将液压能转变为机械能驱动各工作机构。 3.2.8机械传动部分 它把内燃机的动力传递给液压油泵,再把液压马达、液压油缸的液压能变成机械能,带动各工作机构。机械传动部分主要由分动箱、减速箱、离合器、卷筒、轴、轴承、滑轮等部分组成。 3.2.9液压传动部分 主要由液压泵、液压马达、液压油缸、控制阀、液压油管、液压油箱等组成。液压油泵把内燃机的机械能转变为液压能,液压马达把液压能转化为机械能驱动各工作机构。由于液压传动调速方便,传动平稳,操纵轻便,元件体积小,重量轻,具有限速、自锁功能、总体布置合理等优点,在履带式起重机上被广泛应用。

履带式起重机构造、原理

履带式起重机构造、原理 摘要:履带起重机是广泛应用于国民经济各领域的一种起重设备,国内在大吨位产品的自主开发方面还是个空白,目前仅有两个厂家引进国外70年代末的技术有少量的生产,大部分市场还是由国外产品占领。履带起重机接地面积大,通过性好,适应性强,可带载行走,可进行挖土、夯土、打桩等多种作业。机动灵活,不象固定式起重机那样需要安装和调试。但因行走速度缓慢,转移工地需要其他车辆搬运。本文概述述了起重机的分类,简要说明了履带起重机的各个部分及其工作原理,详细介绍了履带起重机的回转,卷扬(提升),行走液压系统工作原理。 关键词:履带吊回转卷扬行走液压系统 The Principle Of Hydraulic System Of Crawler Crane Abstract:In china there’s a blank in the development of the large crawler crane, which is a important device widely used in different fields. At present, only two companies which introduce foreign technology of the end of 1970 product some crawler cranes and the most part of the market is in the hands of other countries. The crawler crane take a large area with ground, has a strong adaptability, can be widely used,and can go with a lifting , in addition,it can ekcacate,tamp,pile and so on. It’s more flexible, not need to be installed and adjusted. But it goes slowly, no wander it needs a car to help with it to go. This paper simply show you the categories of crane, the principle of different parts of the crawler crane. And it is detailed in the hydraulic systems of gyration, lifting, going. Key words: crawler crane 、gyration、 lifting、 going、 hydraulic system

简单介绍桥式起重机的工作原理

简单介绍桥式起重机的工作原理 桥式起重机是桥架在高架轨道上运行的一种桥架型起重机,又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,起重小车沿铺设在桥架上的轨道横向运行,构成一矩形的工作范围,就可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。 桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为简易梁桥式起重机、普通桥式起重机和冶金专用桥式起重机三种。 普通桥式起重机一般由桥架运行机构、起重小车、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。 起升机构包括制动器、电动机、减速器、卷筒和滑轮组。电动机通过减速器,带动卷筒转动,使钢丝绳绕上卷筒或从卷筒放下,以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架,通常为焊接结构。 起重机运行机构的驱动方式可分为两大类:一类为集中驱动,即用一台电动机带动长传动轴驱动两边的主动车轮;另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式,大起重量的普通桥式起重机为便于安装和调整,驱动装置常采用万向联轴器。 起重机运行机构一般只用四个主动和从动车轮,如果起重量很大,常用增加车轮的办法来降低轮压。当车轮超过四个时,必须采用铰接均衡车架装置,使起重机的载荷均匀地分布在各车轮上。 桥架的金属结构由主梁和端梁组成,分为单主梁桥架和双梁桥架两类。单主梁桥架由单根主梁和位于跨度两边的端梁组成,双梁桥架由两根主梁和端梁组成。 主梁与端梁刚性连接,端梁两端装有车轮,用以支承桥架在高架上运行。主梁上焊有轨道,供起重小车运行。桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。 箱形结构又可分为偏轨箱形双梁、偏轨箱形单主梁、正轨箱形双梁等几种。正轨箱形双梁是广泛采用的一种基本形式,主梁由上、下翼缘板和两侧的垂直腹板组成,小车钢轨布置在上翼缘板的中心线上,它的结构简单,制造方便,适于成批生产,但自重较大。 偏轨箱形双梁和偏轨箱形单主梁的截面都是由上、下翼缘板和不等厚的主副腹板组成,小车钢轨布置在主腹板上方,箱体内的短加劲板可以省去,其中偏轨箱形单主梁是由一根宽翼缘箱形主梁代替两根主梁,自重较小,但制造较复杂。

100t履带起重机回转液压系统设计及改进探究

100t履带起重机回转液压系统设计及改进探究 摘要:履带起重机是现代建设生产中的重要设备,随着我国建筑行业不断发展,社会对履带起重机需求不断增加。回转液压系统是履带起重机核心系统,其性能直接影响起重机整体功率输出。本文以100t履带起重机为例,对其回转液压系统设计与改进方法进行简单分析。 关键词:履带起重机;回转液压系统 中图分类号:TH213.7 文献标识码:A 文章编号:1674-7712 (2014)24-0000-01 履带式起重机在港口、石化工业等均有广泛应用,是现阶段一种常见的社会生产设备。回转液体系统是起重机核心,影响起重机整体工作性能。在回转液压系统设计过程中,在考虑系统选型静态特点的同时,还要考虑系统动态性能,判断其是否满足实际生产的需要,在保证系统功能的同时,也要体现系统设计、改进的经济性。 一、回转液压系统设计 (一)液压驱动回转功能概简述 液压驱动回转功能在履带式起重机整体功能输出中占 据着突出位置。常规生产设备的回转机构运行在整个工作周期中占据重要比例,例如,液压挖掘机回转动作约占工作周期的63.2%。履带式起重机的回转时间较少,在整个工作周

期中所占的比例不明显,但由于履带式起重机整体功率输出高,导致回转过程具有运动冲击力强、回转惯量大等特点[1]。根据履带式起重机实际功率总输出合理设计回转液压系统,在提高起重机工作能力、减少能源消耗、提高工作效率中发挥着重要意义。 (二)履带起重机回转液压机构 1.基本原理。现阶段液压履带起重机均为回转液压马达驱动式,驱动装置通过高转液压马达实现与大传动减速机的配合,为小齿轮添加驱动力,实现机台运行。该驱动方式具有“微小操作”式优点,在减少能源消耗的同时快速根据回转进行工作范围定位。100t履带起重机因上车机体体积大,通常选用外啮合方式[2]。 2.系统设计。本次讨论中,回转液压系统采用双泵Asvol07泵控液压系统。双主泵属于斜轴式变量泵,带有两组轴向锥形旋转组件,其最大排量107mL/r,并带有驱动齿轮泵与轴向泵。 该系统通过将不同的恒定功率液压泵连接起来,为整个系统进行功率供给,在常规生产条件下,单个泵额定输出功率约是发动机总功率的38.7%。当两个液压泵的实际输出功率在而定范围内,其功率输出才能被吸收。 在本次研究中,双液压泵各具有相互独立的变量调节装置,通过联系两个调节装置,实现液压泵联动。从运行过程

1液控履带起重机电气控制原理

液控履带起重机电气控制原理 1.液控系统的概念 履带起重机的主要运行机构如起升、回转、变幅、行走等机构,如果这些机构中的泵、阀、马达的运行方式不是主要由电信号驱动的,而是由先导比例液压驱动主阀或者由手动直接驱动主阀阀芯而改变液压回路的系统,则称此类履带起重机的液压系统为先导液压控制系统或者简称为液控系统。 手动直接驱动主阀阀芯的部分原理图如图1所示,为一个小吨位汽车吊的原理图。主阀的放大图如图2所示。这类一般用于小吨位起重机产品,如20吨以下汽车起重机等。 图1 小吨位汽车吊原理图 图2 手动阀原理图

先导比例液压控制的典型原理图如图3所示。一般用于小吨位汽车吊和履带吊,如50-100吨左右。它的主要特点之一就是主机构的油路的改变采用先导油压进行控制,因此,手柄的驱动力可以很小。 图3 先导比例液压控制原理图 电控系统指的是在对液压系统的控制过程中,泵、阀或马达等机构采用的是电信号控制。泵可以是电比例变量泵,电信号的大小直接控制泵排量的大小;阀可以是开关阀也可以是比例阀,马达也一样。图4是一种电控开关主阀的原理图,图5是一种电比例控制的马达原理图。 图5电控开关主阀的原理图

图6 电比例控制的马达原理图 2.液控系统的控制框图 由于相关的电气控制点比较少,控制逻辑也比较简单,因此,电气控制的主要方面有力限器的控制和相关信息的显示说明等。 对液控的履带起重机进行分析,可以将电气系统分成如下几部分: 1)人机界面:包括各类的显示灯、组合仪表、视频系统等; 2)安全限制装置:包括力限器系统、限位开关、传感器等; 3)工作操作装置:包括手柄、脚踏板、遥控器等; 4)执行装置:包括各类开关、继电器、灯具等电器元件。 整车控制系统的框图如图7所示。 力限器系统是整车安全运行的核心,实时计算整车的力矩限制参数,并显示实际载荷和额定载荷,给出超载或超角度的限制信号给电气系统,电气系统再切段相应的危险回路。如果是超载,则切段向下变幅和起升动作。如果是超角度,则切段向上变幅动作。 各类安全限位及传感器的信号输入到组合仪表,进行显示和报警,包括液压系统的参数如压力、发动机系统的参数如转速、机油压力等,还包括卷扬的三圈保护限位、吊钩高度限位等。这些限位信号经过继电器的电流开关控制作用,对

起重机的机械组成及工作原理

起重机的组成及工作原理 起重机由驱动装置、工作机构、取物装置、操纵控制系统和金属结构组成。通过对控制系统的操纵,驱动装置将动力的能量输入,转变为机械能,在传递给取物装置。取物装置将被搬运物体与起重机联系起来,通过工作机构单独或组合运动,完成物体搬运任务。可移动金属结构将各组成部分连接成一个整体,并承载起重机的自重和吊重。 起重机的组成及工作原理 图2-3起重机的工作原理 一、驱动装置 驱动装置是用来驱动工作机构的动力设备。常见的驱动设备有电力驱动、内燃机驱动和人力驱动等,电能是清洁、经济的能源,电力驱动是现代起重机的主要驱动方式。 二、工作机构 工作机构包括:起升机构、运行机构。 a)起升机构是用来实现物体的垂直升降的机构是任何起重机部可缺少的部分,因此它是起重机最主要、最基本的机构。 b)运行机构是通过起重机或起升小车来实现水平搬运物体的机构,可分为有轨运行和无轨运行。 三、取物装置 取物装置是通过吊钩将物体与起重机联系起来进行物体吊运的装置。根据被吊物体不同的种类、形态、体积大小,采用不同种类的取物装置。合适的取物装置可以减轻工作人员的劳动强度,大大提高工作效率。防止吊物坠落,保证工作人员的安全和吊物不受损伤时对取物装置安全的基本要求。 四、金属结构 金属结构是以金属材料轧制的型钢和钢板做为基本构件,通过焊接、铆接、螺栓连接等方法,按一定的组成规则连接,承受起重机的自重和载荷的钢结构。

金属结构的重量大约是整台起重机的40%-70%左右,重型起重机可达到90%;金属结构按照它的构造可分为实腹式和格构式两类,组成起重机的基本受力构件。起重机金属结构的工作特点有受力复杂、自重大、耗材多和整体可移动性。起重机的金属结构是起重机的重要组成部分,它是整台起重机的骨架,将起重机的机械和电气设备连接组合成一个有机的整体,承受和传递作用在起重机上的各种载荷并形成一定的作业空间,以便使起吊的重物搬运到指定的地点。 五、控制操纵系统 通过电气系统控制操纵起重机各机构及整机的运动,进行各种起重作业。 控制操纵系统包括各种操纵器、显示器及相关元件和线路,是人机对话的接口。该系统的状态直接影响到起重机的作业、效率和安全等。 起重机与一般的机器的显着区别是庞大、可移动的金属结构和多机构组合工作。间歇式的循环作业、起重载荷的不均匀性、各机构运动循环的不一定性、机构负载的不等时性、多人参与的配合作业的特点,又增加了起重机的复杂性、安全隐患多、危险范围大。 纽科伦(新乡)起重机有限公司

液压履带起重机拼装方案

50 吨履带吊拼拆装方案

目录 1.编制依据 2.编制说明 3.安全要求及施工前准备 4.组装 5.拆装 6.安全保证措施

50吨履带吊拼装方案 一、编制依据 1.1、履带式起重机随机资料; 1.2、《25T汽车吊使用说明书》; 1.3、GB6067-85《起重机械安全规程》 1.4、GB5972-86《起重机械用钢丝绳检验和报废实用规范》; 1.5、GB50278-98《起重设备安装工程施工及验收规范》; 1.6、JZJ33-2001《建筑机械使用安全技术规程》 二、编制说明 为了指导50T履带式吊机安装及拆卸工作,预防出现各种因不了解各工序施工方法而影响施工进程,特制定本方案 三、安全要求及施工前准备: a 安全要求 1.进入施工现场人员应戴好安全帽,施工操作人员应穿戴好必要的劳动防护用品。 2.凡患有高血压及视力不佳等症的人员,不得进行机上作业。3.施工现场应全面规划,并有施工现场平面布置图;其现场道路应平坦、坚实、畅通,交叉点及危险地区,应设明显标志。4.各种机电设备的操作人员,都必须经过专业培训、考试合格具有上岗证书,懂得本机械的构造、性能、操作规程、能维护保养和排除一般故障。

5.驾驶人员及操作者,须领取经有关部门批准的驾驶证或操作证后方准开车。禁止其他人员擅自开车或开机。 6.电气设备的电源,应按有关规定架设安装;电气设备均须有良好的接地接零,接地电阻不大于4Ω,并装有可靠的触电保护装置。 7.所有操作人员,在施工操作时,应集中思想服从指挥,不得随意离开岗位,并经常注意机械运转是否正常,发现异常应及时纠正。 8.起重机臂下,严禁站人。 9.吊机转动,应设专人看管,严禁伤人。 10.每天下班后,应有专人负责关闭、切断电源。 b.拼装前准备 1. 拼装需要设备,25吨汽车吊车一台配合拼装。 2. 拼装主要人员预先检查,起重机各部件完好,零件配带齐全。 3. 主要人员交待辅助工人,如何配合安装,统一指令。 4. 主要上部零件可在地面上预先上油的,尽量在地面上做好,避免上高作业,上高作业准备好安全带,等上高作必需品。 5. 预先做好电源来源的接口工作,确保安装时所需电源状态良好正常工作。

汽车起重机构造一

第一篇基础知识 第七章起重机的工作原理与构造 本章要求熟悉汽车式起重机泵驱动装置、支腿、回转、伸缩、变幅、起升机构的构造及 其工作原理。熟悉履带式起重机的构造及工作原理。了解起重机的类型,掌握起重机的技术 参数。了解起重机上机电路,掌握起重机系统的液压原理。 第一节起重机的类型及技术参数 一、起重机类型 按构造类型起重机械可分为轻小型起重设备、起重机和升降机三大类。 1、轻小型起重设备 轻小型起重设备一般只有一个升降机构,常见的有千斤顶、电动或手拉葫芦、绞车、滑车等。其特点是轻便,结构紧凑,动作简单。 2、起重机 当起重设备除了具有起升机构以外,还有其他运动机构时,其结构组成必然比单机构的轻小型起重设备复杂得多,我们称这类起重设备为起重机。根据金属结构的类型不同,起重机可分为桥架类型起重机和臂架类型起重机两大类别。其特点是可以使挂在起重吊钩或其他取物装置上的重物在空间实现垂直升降和水平运移。即起重机对重物能同时完成垂直升降和水平移动,在工业和民用建筑工程中作为主要施工机械而得到广泛应用。起重机种类繁多,在建筑施工中常用的为流移动式起重机,包括:塔式起重机、汽车式起重机、轮胎式起重机、履带式起重机等。常用起重机的特点和适用范围见表1 - 1。

常见的有垂直升降机、电梯等。升降机类起重设备只有一个升降机构。由于出于安全性考虑,电梯配有完善的安全装置及其他附属装置,其复杂程度是轻小型起重设备不能相比的,所以,列为单独一类。 在所有各类起重机械中,桥架类型起重机和臂架类起重机是使用量最大、功能最强的主体起重设备,现在,我们重点来认识一下起重机械设备中的这一大类别。 (1)桥架类型起重机 桥架类型起重机的最大特点,是以桥形金属结构作为主要承载构件,取物装置悬挂在可以沿主梁运行的起重小车上。桥架类型起重机通过起升机构的升降运动、小车运行机构和大车运行机构的水平运动,在矩形三维空间内完成对物料的搬运作业。桥架类型起重机根据结构形式不同还可以进一步分为桥式起重机(俗称为天车、行车)、门式起重机(被称为带支腿的桥式起重机、包括装卸桥和集装箱门式起重机)和缆索起重机(由于跨度太大,用缆索取代了桥形主梁)等。 (2)臂架类型起重机 臂架类型起重机的结构特点是,都有一个悬伸、可旋转的臂架作为主要受力构件。其工作机构除了起升机构外,通常还有旋转机构和变幅机构,通过起升机构、变幅机构、旋转机构和运行机构等四大机构的组合运动,可以实现在圆形或长圆形空间的装卸作业。例如,汽车起重机、轮胎起重机、履带起重机、塔式起重机、门座起重机等。 除了按构造类型分类外,起重机还可以按行驶性能分为有轨运行起重机和无轨运行起重机。有轨运行起重机装有车轮,可以在铺设的轨道上在有限范围内工作,例如,各种桥架类型起重机、塔式起重机、门座起重机等。无轨运行起重机的运行装置配备橡胶轮胎或履带,常见的各种流动式起重机,它们机动性好,可以在各种路面上长距离行驶,灵活转换作业场地。 大多数起重机是通用式的,广泛应用于车间、仓库、露天堆放场等处。也有许多起重机是专门为特定工作场所或某种工艺服务的。例如,兑铁水起重机、脱锭起重机等冶金起重机,铸造起重机、锻造起重机等服务于热加工的起重机,门座起重机、卸船机等专门用于港口装卸作业的起重机,用于仓储料库的堆垛起重机,还有专门用于海上作业的浮式起重机等。 起重机在许多重要国民经济部门得到广泛使用,成为现代物流和制造业组织生产的基础装备之一。起重机今后发展的方向是进一步增大起重性能,向大型化发展,扩大作业范围;增加科技含量,实现机电一体化,提高计算机技术应用水平;增强安全可靠性和作业的舒适性。

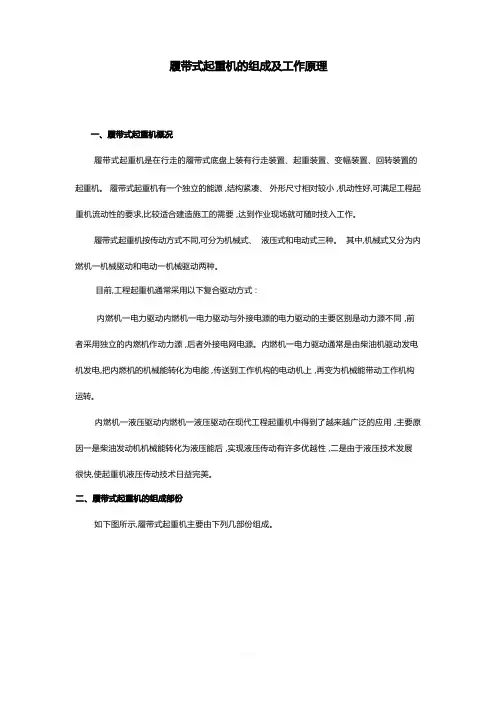

履带式起重机的组成及工作原理
