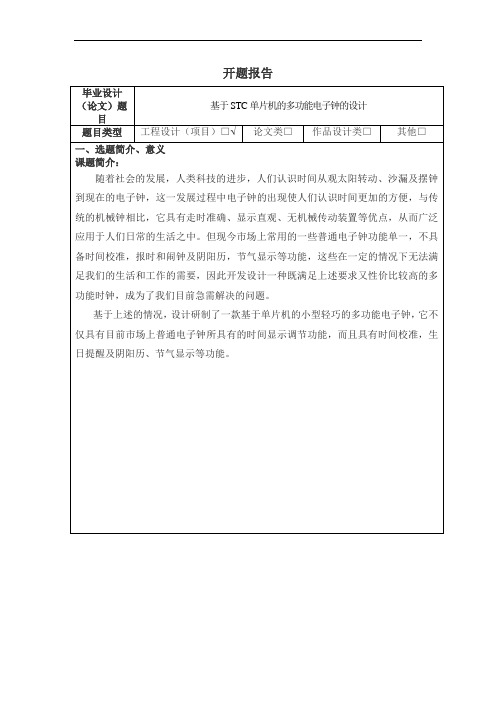

毕业设计（论文）开题报告
分院审批意见：
签章：
年月日
本科生毕业设计(论文)
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在
不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
2009届 本科毕业设计(论文)资料第一部分毕业论文
(2009届) 本科毕业设计(论文) 新型多功能电子闹钟设计 2009年6月
摘要 本文提出了一种基于AT89C51单片机的新型多功能电子闹钟。通过对设计方案的比较与论证，选择了适合本设计的时钟模块、闹铃模块、温度检测模块、键盘及显示模块、电源模块设计方案。其中实时时钟采用DS12C887实现年月日时分秒等时间信息的采集和闹钟功能；温度检测模块由DS18B20集成温度传感器对现场环境温度进行实时检测；键盘和数码管与ZLG7289连接，通过键盘数码管可方便地校对时钟和设置闹钟时间；用蜂鸣器进行声音指示；采用7805 三端稳压集成芯片稳定输出5V直流电压。通过对AT89C51单片机最小系统的原理分析，结合论文的设计要求，完成了系统流程图及系统程序的设计。 本设计可实现时间显示、闹钟设置、环境温度测量、交直流供电电源等功能。 关键词：单片机，电子闹钟多功能设计，温度检测，交直流供电
《电子技术课程设计报告》 教学院：电气与电子信息工程学院 专业班级：xx级电子信息工程（x）班 学号：xxxxxxxxxxxx 学生：坏水 指导教师：xxxxxxxxxxxx 时间：2011.10.10~10.23 地点：电子技术实验室
课程设计成绩评定表
电子技术课程设计任务书 2011～2012学年第一学期 学生：坏水专业班级：xx电信本x班 指导教师：xxxxxxxxx 工作部门：电气与电子信息工程学院 一、课程设计题目：多功能数字钟电路的设计/直流稳压电源的设计 二、课程设计容（含技术指标）： ①拟定多功能数字钟和直流稳压电源的组成框图，要现电路的基本功能，使用 的器件少，成本低； ②画出数字钟和直流稳压电源的主体电路逻辑图； ③测试多功能数字钟的逻辑功能，同时满足基本功能与扩展功能的要求； ④设计并安装各单元电路，要求布线整齐、美观，便于级联与调试；
四、基本要求 1.基本功能：要求设计出+5V的直流稳压电源。数字钟要求以数字形式显示时、分、秒的时间。小时计数器的计时要求为“12翻1”，要求具有手动校时功能。 2.扩展功能：定时控制，其时间自定；仿广播电台正点报时，自动报整点时数或触摸报整点时数（主要体现在理论知识上进行电路设计）。 (一）实训题目:直流稳压电源和多功能数字钟。 (二）实训目的: 1、巩固和加深学生对模拟电子技术，数字逻辑电路等课程基本知识的理解，综 合运用课程中所学到的理论知识去独立完成一个实际课题。 2、根据课程需要，通过查阅手册和文献资料，培养学生独立分析和解决实际问 题的能力。 3、通过电路方案的分析、论证和比较，设计计算和选用元气件，通过电路组装， 调试和检测环节，掌握电路的分析方法和设计方法。 4、熟用常用电子元气件的类型和特性，并掌握合理选用原则。 5、掌握电路图、PCB图的设计方法，学会电路的安装与调试。 6、掌握常用仪器、仪表的正确使用方法，学会电路整机指标的测试方法。（三）实训要求
一摘要 单片计算机即单片微型计算机。（Single-Chip Microcomputer ）,是集CPU ,RAM ,ROM , 定时，计数和多种接口于一体的微控制器。他体积小，成本低，功能强，广泛应用于智能产品和工业自动化上。而51 单片机是各单片机中最为典型和最有代表性的一种。这次毕业设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。 二说明 系统由AT89C51、LED 数码管、按键、发光二极管等部分构成，能实现时间的调整、定 时时间的设定，输出等功能。系统的功能选择由SB0、SB1、SB2、SB3、SB4 完成。其中SB0 为时间校对，定时器调整功能键，按SB 0 进入调整状态。SB1 为功能切换键。第一轮按动 SB1 依次进入一路、二路、三路定时时间设臵提示程序，按SB3 进入各路定时调整状态。定 时时间到，二极管发亮。到了关断时间后灭掉。如果不进入继续按SB1 键，依次进入时间?年?位校对、?月?位校对、?日?位校对、?时?位校对、?分?位校对、?秒?位 校对状态。不管是进入那种状态，按动SB2 皆可以使被调整位进行不进位增量加1 变化。各 预臵量设臵完成后，系统将所有的设臵存入RAM 中，按SB1 退出调整状态。上电后，系统自 动进入计时状态，起始于? 00?时? 00?分。SB4 为年月日显示转换键，可使原来显示时分秒转换显示年月日。 三、电路原理分析 1. 显示原理 电原理图见附图1。由6 个共阴极的数码管组成时、分、秒的显示。P0 口的8 条数据线 P0.0 至P0.7 分别与两个CD4511 译码的ABCD 口相接，P2 口的P2.0 至P2.2 分别通过电阻 R10 至R13 与VT1 至VT3 的基极相连接。这样通过P0 口送出一个存储单元的高位、低位BCD 显示代码，通过P2 口送出扫描选通代码轮流点亮LED1 至LED6，就会将要显示的数据在数 码管中显示出来。从P0 口输出的代码是BCD 码，从P2 口输出的就是位选码。这是扫描显示 原理。 。 2 键盘及读数原理 键盘是人与微机打交道的主要设备，按键的读取容易引起误动作。可采用软件去 抖动的方法处理，软件的触点在闭合和断开的时候会产生抖动，这时触点的逻辑电 平是不稳定的，如不采取妥善处理的话，将引起按键命令错误或重复执行，在这里 采用软件延时的方法来避开抖动，延时时间20ms. 3 连击功能的实现 按下某键时，对应的功能键解释程序得到执行，如操作者没有释放按键，则对应 的功能会反复执行，好象连续执行，在这里我们采用软件延时250ms,当按键没释放则
基于FPGA的数字时钟设计 基于FPGA的数字时钟设计 摘要 本设计为一个多功能的数字时钟，具有时、分、秒计数显示功能，以24小时循环计数；具有校对功能。本设计采用EDA技术，以硬件描述语言Verilog HDL为系统逻辑描述语言设计文件，在QUARTUSII工具软件环境下，采用自顶向下的设计方法，由各个基本模块共同构建了一个基于FPGA的数字钟。 系统由时钟模块、控制模块、计时模块、数据译码模块、显示以及组成。经编译和仿真所设计的程序，在可编程逻辑器件上下载验证，本系统能够完成时、分、秒的分别显示，按键进行校准，整点报时，闹钟功能。 关键词：数字时钟，硬件描述语言，Verilog HDL，FPGA
Abstract The design for a multi-functional digital clock, with hours, minutes and seconds count display to a 24-hour cycle count; have proof functions function. The use of EDA design technology, hardware-description language VHDL description logic means for the system design documents, in QUAETUSII tools environment, a top-down design, by the various modules together build a FPGA-based digital clock. The main system make up of the clock module, control module, time module, data decoding module, display and broadcast module. After compiling the design and simulation procedures, the programmable logic device to download verification, the system can complete the hours, minutes and seconds respectively, using keys to cleared , to calibrating time. And on time alarm and clock for digital clock. Keywords：digital clock,hardware description language,Verilog HDL,FPGA
专业：电子信息工程班级：电信1305班日期：2015.5.5 第3次实验 姓名：康健组别： 6 指导教师：成绩： 实验课题：EDA多功能数字钟 1、已知条件 Quartus II软件、FPGA实验开发装置。 2、主要技术指标 以数字形式显示时、分、秒的时间；小时计数器为同步24进制；要求手动校时、校分。 3、实验用仪器 PC、FPGA开发板、示波器、稳压电源等 4、电路工作原理 所谓的时钟，其实本质上就是计数器。以开发板上的晶振时钟作为时间基准。 然后通过分频模块（计数器）进行分频，得到1Hz的脉冲信号作为秒的信号脉冲，然后用模60的计数器构成秒的计数单元。每记60下就自动清零且产生进位信号。将这个进位信号作为分的计数器的使能信号，其中，分计数器也是模为60的计数器。这里的计数器都是由模10和模6 组成的BCD码的计数器。个位和十位分别是一个四位的数字。同理，每记满60，分计数器就会产生一个进位信号，这个进位信号作为小时的使能信号。小时的计数器就是模24的BCD计数器。注意，这里的整个电路都是用1HZ的频率作为时间脉冲的，也就是说，这个电路是同步时序的电路。通过使能，来控制各个部分的时序逻辑。将小时和分的使能信号在总是为有效电平和下一级进位信号做选择，就是时钟调时状态和正常计时状态的切换。当在调时状态的时候，时钟每完成一个周期，无论是分钟还是小时，就向前加1,。最后，将分钟和小时通过译码器连接到数码管。将秒直接连接到LED灯，完成整个工程的基本功能（扩展功能见选作的实验报告）。 5、电路设计与调试 1、模10计数器的设计
2、模6计数器的设计 3、模60计数器设计（分、秒计数） 4、模24计数器设计（小时计数）
CHANGCHUN INSTITUTE OF TECHNOLOGY 单片机原理及应用课程设计论文 设计题目：单片机电子时钟设计 学生姓名：别申浩戴秀锋王铸 学院名称：电气于信息工程学院 专业名称：电子信息工程 班级名称：电子1142 学号：10 16 33 完成时间： 2014年3月6日 2014年3月6日
任务分配表 班级学号姓名完成主要任务电子 1142 10 别申浩 Protues电路仿真，protel原理图及 pcb图绘制，完成开题报告及论文 电子 1142 16 戴秀锋 Protues电路仿真，protel原理图及 pcb图绘制，完成开题报告及论文 电子 1142 33 王铸 Protues电路仿真，protel原理图及 pcb图绘制，完成开题报告及论文
单片机电子时钟设计 别申浩戴秀锋王铸 电子1142 10 16 33 摘要： 本文设计以ATM89C51芯片作为硬件核心，用LCD液晶显示屏为显示系统，使用单片机自身计时系统，完成一个简易的电子时钟系统。该系统具有订正时间，秒表，闹钟等功能。设计过程中运用了protues，keil软件进行了画图仿真及系统程序的编写，还运用了protel软件进行了原理图及pcb图的设计绘制。本次实习通过对电子时钟的设计，熟悉了各种软件的运用，加深了对单片机语言的理解，学习了对LCD液晶显示设备的控制，对以后的学习工作积累了宝贵经验。关键词：A T89C51单片机LM016L显示器电子时钟
0 引言 当你每天被床边的电子时钟叫醒的时候，你便开始了与单片机相处的一天。 首先，你需要用电热水器来洗个澡；然后，你需要用电饭煲来填饱肚子，你或许还需要用洗衣机来清理换下来的脏衣服。当一切都准备好了，你需要一辆汽车载你去上班。当你工作的时候还需要用到手机去联系你的大客户。终于，到了下班时间，需要放松一下的你又打开了电视机……看，这些与我们生活息息相关的电器，他们都有一个同一样的心脏—单片机。而本次设计就是以我们最亲密的朋友51系列单片机为基础的电子时钟设计。 现今，高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟，石英表，石英钟都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调校，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时，分，秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。 时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间，它通常有两种实现方法：一是用软件实现，即用单片机内部的可编程定时/计数器来实现，但误差很大，主要用在对时间精度要求不高的场合；二是用专门的时钟芯片实现，在对时间精度要求很高的情况下，通常采用这种方法。 本文主要介绍用单片机内部的定时/计数器来实现电子时钟的设计，本设计由单片机AT89C51芯片和LCD液晶显示屏为核心，辅以必要的电路，构成了一个单片机电子时钟。
《多功能数字钟电路的设计、制作》 课程设计报告 班级：(兴) 2008级自动化 姓名：胡荣 学号：2008960623 指导教师：刘勇 2010年11月13日
目录 一、设计目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 二、设计内容及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．1 三、总设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 四、主要元件及设备．．．．．．．．．．．．．．．．．．．．．．．．．．．2 五、单元电路的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．5 1、数字电子计时器组成原理．．．．．．．．．．．．．．．．．5 2、用74LS160实现12进制计数器．．．．．．．．．．．．．．6 3、校时电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 4、时基电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．8 六、设计总电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 七、设计结果及其分析．．．．．．．．．．．．．．．．．．．．．．．．．8 八、设计过程中的问题及解决方案．．．．．．．．．．．．．．．9 九、心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 十、附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10
多功能数字钟电路设计 一、设计目的 通过课程设计要实现以下两个目标：一、初步掌握电子线路的设计、组装及调试方法。即根据设计要求，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能要求；二、课程设计为后续的毕业设计打好基础。毕业设计是系统的工程设计实践，而课程设计的着眼点是让我们开始从理论学习的轨道上逐渐引向实际方面，运用已学过的分析和设计电路的理论知识，逐步掌握工程设计的步骤和方法，同时，课程设计报告的书写，为今后从事技术工作撰写科技报告和技术资料打下基础。 二、设计内容及要求 1、功能要求： ①基本功能: 以数字形式显示时、分、秒的时间，小时计数器的计时要求为“12翻1”，并要求能手动快校时、快校分或慢校时、慢校分。 ②扩展功能: 定时控制，其时间自定；仿广播电台正点报时—自动报正点时数。 2、设计步骤与要求： ①拟定数字钟电路的组成框图，要求先实现电路的基本功能，后扩展功能，使用的器件少，成本低； ②设计各单元电路，并用Multisim软件仿真； ③在通用电路板上安装电路，只要求显示时分； ④测试数字钟系统的逻辑功能； ⑤写出设计报告。设计报告要求：写出详细地设计过程（含数字钟系统的整机逻辑电路图）、调试步骤、测试结果及心得体会。 三、总设计原理 数字电子钟原理是一个具有计时、校时、报时、显示等基本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七部分组成。石英晶体振荡器产生的信号经过分频器得到秒脉冲，秒脉冲送入计数器计数，计数结果通过“时”、“分”、“秒”译码器译码，并通过显示器显示时间。 四、主要元件及设备 1、给定的主要器件： 74LS00（4片），74LS160（4片）或74LS161（4片），74LS04（2片），74LS20（2片），74LS48（4片），数码管BS202（4只），555（1片），开关（1个），电阻47k（2个）电容10uF（1个）10nF(1个) 各元件引脚图如下图：
单片机电子时钟的设计 摘要 单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，从而到达学习、设计、开发软、硬件的能力。 关键词：单片机 AT89S51 电子时钟数码管
Design of the singlechip electronics clock Abstract Single slice machine from published in 70's for 20 centuries, is compare with its very high function price, is value by people and pay attention to, apply very widely, develop very quickly. Single slice the machine physical volume is small,the weight is light,the anti- interference ability is strong,the environment haven't high request,the price is cheap,the credibility is high,vivid good,develop more easy. In order to having an above-mentioned advantage, at the our country, single slice the machine is broadly applied already to turn an equipment at industrial automation control,automatic examination,intelligence instrument appearance,home appliances,electric power electronics,the machine electricity integral whole etc. each aspect, but 51 machines is is a typical model most and have a representative most in each machine of a kind. This graduation design passes to its study and application, Take the AT89S51 chips as core, assist with the electric circuit of the necessity, design a simple electronics clock, it from the 4.5 V direct current power supply power supply, pass the figures tube can accurate manifestation time, adjust time。Arrive a study and design, develop thus soft,the ability of the hardware . Keywords：MCU AT89S51electronics clock digital tube
基于51单片机的多功能电子钟设计 【摘要】数字电子时钟是人们日常生活中不可或缺的必需品。本文以STC89C52为核心控制芯片，DS12887为时钟芯片，DS18B20为温度传感器，通过液晶显示器LCD1602实时显示时间及温度，通过按键设置年月日和星期以及定时闹钟，定时闹钟时间到自动发出警报。本设计的+5V电源采用LM1117电压转换元件，将电源适配器转换得到的12V电压直接变成5V电压供系统使用。程序的下载则是通过普中科技公司自制的PZ-ISP软件完成。经过测试，系统可以正常完成预定的功能。 【关键词】电子时钟；单片机；DS12887；DS18B20；
Design of Multi-function Clock Based on 51 MCU 【Abstract】Digital electronic clock is an integral, necessary part of daily life.In this paper, STC89C52 chip is used as the core control chip, DS12887chip is used as the clock chip, DS18B20 chip is used as the temperature sensor and LCD1602 was used to diaplay time and temperature。You can set year, month and time alarm clock through the four buttons.When the real time reach to the time clock，the system will warn automatically. The +5V power of the system is supplied by LM1117 voltage conversion device. The 12V voltage get from power adapter was transformed directly into 5V voltage for the system. The download of the process is accomplished through the PZ-ISP software made by Puzhong technology company. After testing, the system can complete the scheduled function normally. 【key words】electronic clock；MCU；DS12887；DS18B20
基于单片机的电子时钟设计 摘要 20 世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。 现代生活的人们越来越重视起了时间观念，可以说是时间和金钱划上了等号。对于那些对时间把握非常严格和准确的人或事来说，时间的不准确会带来非常大的麻烦，所以以数码管为显示器的时钟比指针式的时钟表现出了很大的优势。数码管显示的时间简单明了而且读数快、时间准确显示到秒。而机械式的依赖于晶体震荡器，可能会导致误差。 数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。数字钟的精度、稳定度远远超过老式机械钟。在这次设计中，我们采用LED数码管显示时、分、秒，以24 小时计时方式，根据数码管动态显示原理来进行显示，用 12MHz的晶振产生振荡脉冲，定时 器计数。在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。数字 钟是其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱，因此得到了广泛的使用。 关键字：数字电子钟单片机 数字电子钟的背景 20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各 个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产 品性能进一步提高，产品更新换代的节奏也越来越快。时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。但是，一旦重要事情，一时的耽误可能酿成大祸。 目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着 CMOS化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。下面是单片机的主要发 展趋势。单片机应用的重要意义还在于，它从根本上改变了传统的控制系统设计思想和设计方 法。从前必须由模拟电路或数字电路实现的大部分功能，现在已能用单片机通过软件方法

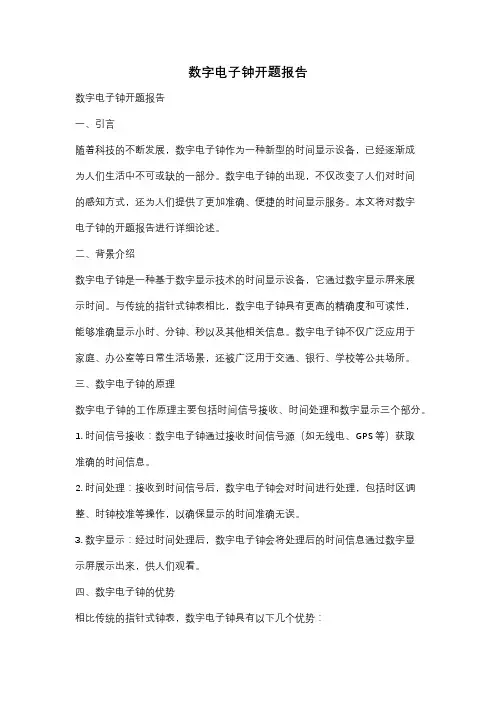

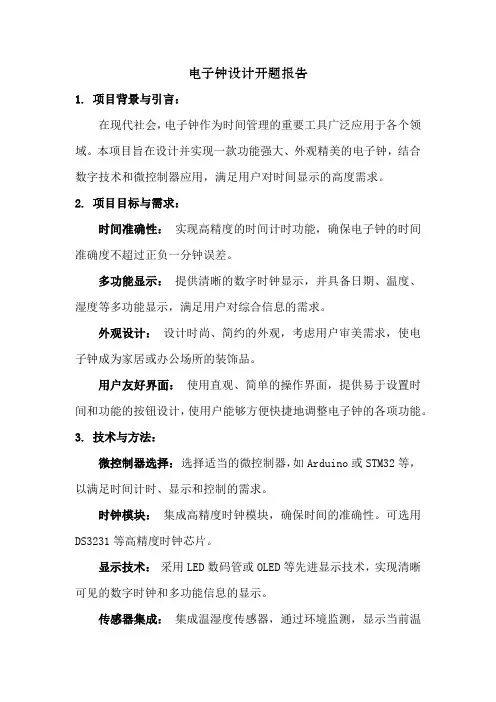

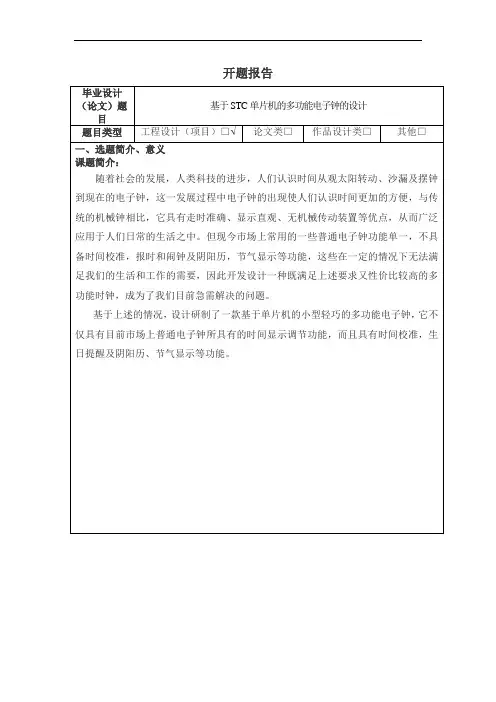

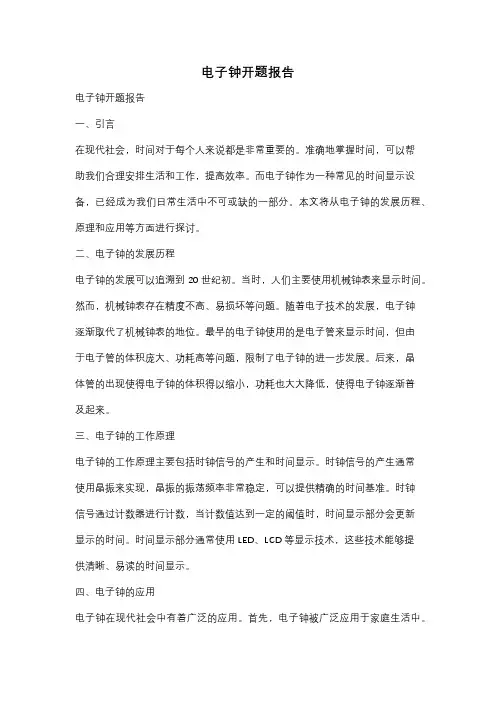

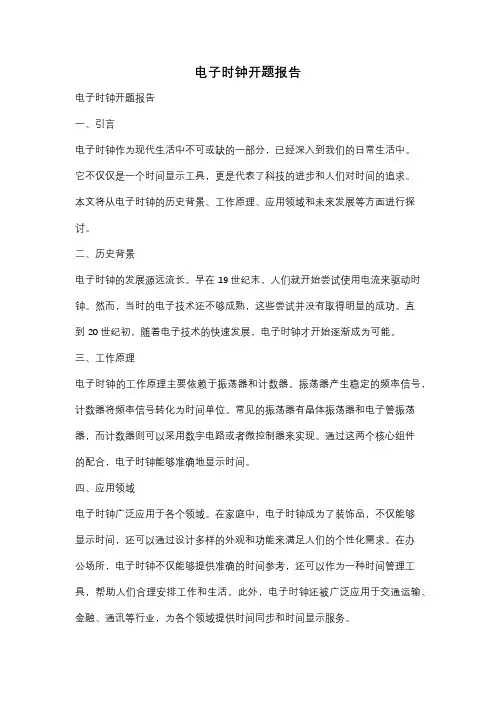

毕业设计（论文）开题报告
1 选题的背景和意义 1.1 选题的背景 21世纪，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。 时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。但是，一旦重要事情，一时的耽误可能酿成大祸。手表当然是一个好的选择，但是，什么时候到达所需要的时间却难以判断。所以，要制作一个定时系统。随时提醒这些容易忘记时间的人。 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、定时启闭电路、定时开关烘箱、通断动力设备，甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意义。随着人类科技文明的发展，人们对于时钟的要求在不断地提高。时钟已不仅仅被看成一种用来显示时间的工具，在很多实际应用中它还需要能够实现更多其它的功能。高精度、多功能、小体积、低功耗，是现代时钟发展的趋势。在这种趋势下，时钟的数字化、多功能化已经成为现代时钟生产研究的主导设计方向。 1.2 国内外研究现状及发展趋势 单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。单片机具有体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。 目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。电子钟是一种利用数字电路来显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用。随着人们生活环境的不断改善和美化，在许多场合可以看到数字电子钟。在城市的主要营业场所、车站、码头等公共场所使用lcd数字电子钟已经成为一种时尚。但目前市场上各式各样的lcd数字电子钟大多数用全硬件电路实现，电路结构复杂，功率损耗大等缺点。因此有必要对数字电子钟进行改进。
单片机课程设计报告 多功能电子数字钟 姓名: 学号: 班级: 指导教师:
目录 一课程设计题目-------------------------------- 3 二电路设计--------------------------------------- 4 三程序总体设计思路概述------------------- 5 四各模块程序设计及流程图---------------- 6 五程序及程序说明见附录------------------- ** 六课程设计心得及体会---------------------- 11 七参考资料--------------------------------------- 12
一题目及要求 本次单片机课程设计在Proteus软件仿真平台下实现，完成电路设计连接，编程、调试，仿真出实验结果。具体要如下：用8051单片机设计扩展6位数码管的静态或动态显示电路，再连接几个按键和一个蜂鸣器报警电路，设计出一个多功能电子钟，实现以下功能： (1)走时（能实现时分秒，年月日的计时） (2)显示（分屏切换显示时分秒和年月日，修改时能定位闪 烁显示） (3)校时（能用按键修改和校准时钟） (4)定时报警（能定点报时） 本次课程设计要求每个学生使用Proteus仿真软件独立设计制作出电路图、完成程序设计和系统仿真调试，验收时能操作演示。最后验收检查 结果，评定成绩分为： (1)完成“走时+显示+秒闪”功能----及格 (2)完成“校时修改”功能----中等 (3)完成“校时修改位闪”----良好 (4)完成“定点报警”功能，且使用资源少----优秀
数 字 钟 实 验 报 告 课 程： 专业班级： 学生姓名： 学 号： 2014年 12月 22 日
多功能数字钟设计 一、设计任务 设计一多功能数字钟并进行仿真以及PCB制版。 二、设计要求 基本功能：准确计时，以数字形式显示时、分、秒的时间。 扩展功能：校正时间 PCB制版要求：尽量单面板、尺寸为200mm*150mm、焊孔0.5mm等三、设计方案 数字钟设计方案基本框图如下： 时的设计： 时的计数以24小时为周期，按通常的习惯，24小时计数器的计数序列为00，01，…，22，23，00，…，即当计数到23小时59分59秒时，再来一个秒脉冲，计数器就进到00时00分00秒。这样，可利用反馈置数或反馈清零法进行二十四进制计数。 分、秒的设计： 分和秒计数器都是模M=60的计数器。计数规律为00，01，…，58，59，00，…。它们的个位都是十进制，而十位则是六进制。 译码显示： 将计数器输出的4位二进制代码，译码显示出相应的十进制数状态，可利用译码显示器和数码管实现。 校时电路： 校时可用1s脉冲快速校正，也可手动产生单次脉冲慢校正至时或者分计数器。可设置变量来控制实现校正或正常计数。 四、Multisim仿真与分析
1、设计方案与模块框图 2、各子模块电路设计及原理说明 （1）振荡器 石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整。它还具有压电效应，在晶体某一方向加一电场，则在与此垂直的方向产生机械振动，有了机械振动，就会在相应的垂直面上产生电场，从而机械振动和电场互为因果，这种循环过程一直持续到晶体的机械强度限止时，才达到最后稳定。这用压电谐振的频率即为晶体振荡器的固有频率。 一般来说，振荡器的频率越高，计时精度越高，但耗电量将增大。如果精度要求不高也可以采用由集成电路定时器555与RC组成的多谐振荡器。如图1所示。 图1 ②分频器 由于振荡器产生的频率很高，要得到秒脉冲，需要分屏电路。本实验由集成
摘要 该实验是利用QuartusII软件设计一个数字钟，进行试验设计和仿真调试，实现了计时，校时，校分，清零，保持和整点报时等多种基本功能，并下载到SmartSOPC实验系统中进行调试和验证。此外还添加了显示星期，闹钟设定,秒表和彩铃等附加功能，使得设计的数字钟的功能更加完善。 关键字：Quartus 数字钟多功能仿真 Abstract This experiment is to design a digital clock which is based on Quartus software and in which many basic functions like time-counting,hour-correcting,minute-correcting,reset,time-hol ding and belling on the hour. And then validated the design on the experimental board.In addition,additional functions like displaying and reseting the week,setting alarm ,stopwatch, and belling with music make this digital clock a perfect one. Key words: Quartus digital-clock multi-function simulate
目录 一．设计要求说明 (4) 二．工作原理 (4) 三．各模块说明 (5) 1)分频模块 (5) 2)计时模块 (8) 3)动态显示模块 (10) 4)校分与校时模块 (11) 5)清零模块 (12) 6)保持模块 (12) 7)报时模块 (12) 四．扩展模块 (13) 1)星期模块 (13) 五．调试、编程下载 (14) 六．实验中出现问题及解决办法 (14) 七．实验收获与感受 (15) 八．参考文献 (16)
EDAⅡ实验报告 --多功能数字钟 学院专业: 学生学号: 指导老师:蒋立平 交稿时间:2012年3月25日
摘要 本实验借助于quartusⅡ软件设计一个多功能的数字时钟，具有24小时计时、星期显示、保持、清零、校分校时校星期、整点报时等基本功能，并在此基础上添加了闹钟、音乐闹钟、秒表等附加功能。同时，留有万年历的接口可以方便的进行扩展。.利用quartusⅡ进行相应的设计、仿真、调试，最后下载到SmartSOPC实验系统上验证设计的正确性。 关键词：多功能数字时钟，quartusⅡ,计时，星期显示，整点报时，闹钟，秒表 ABSTRACT This experiment is to design a multifunctional digital clock with quartus Ⅱ.The multifunctional digital clock has varities of the functions like 24-hour timer,week,keeping,clearing zero,adjusting time and chime on integral hour .It also include additional functions such as alarm clock,stopwatch and so on.At the sametimes,it can be added calendar.we designed and simulated with quartusⅡ.Finally downloaded it to the experiment platform to test. Key words:multifunctional digital clock,quartusⅡ,time,week,chime on integral hour, alarm clock,stopwatch
EDA技术课程设计 多功能数字钟 学院：城市学院 专业、班级： 姓名： 指导老师： 2015年12月
目录 1、设计任务与要求 (2) 2、总体框图 (2) 3、选择器件 (2) 4、功能模块 (3) （1）时钟记数模块 (3) （2）整点报时驱动信号产生模块 (6) （3）八段共阴扫描数码管的片选驱动信号输出模块 (7) （4）驱动八段字形译码输出模块 (8) （5）高3位数和低4位数并置输出模块 (9) 5、总体设计电路图 (10) （1）仿真图 (10) （2）电路图 (10) 6、设计心得体会 (11)
一、设计任务与要求 1、具有时、分、秒记数显示功能，以24小时循环计时。 2、要求数字钟具有清零、调节小时、分钟功能。 3、具有整点报时，整点报时的同时输出喇叭有音乐响起。 二、总体框图 多功能数字钟总体框图如下图所示。它由时钟记数模块（包括hour、minute、second 三个小模块）、驱动8位八段共阴扫描数码管的片选驱动信号输出模块（seltime）、驱动八段字形译码输出模块（deled）、整点报时驱动信号产生模块（alart）。 系统总体框图 三、选择器件 网络线若干、共阴八段数码管4个、蜂鸣器、hour(24进制记数器)、minute(60进制记数器)、second(60进制记数器)、alert(整点报时驱动信号产生模块)、 seltime(驱动4位八段共阴扫描数码管的片选 驱动信号输出模块)、deled(驱动八段字形译 码输出模块)。
四、功能模块 多功能数字钟中的时钟记数模块、驱动8位八段共阴扫描数码管的片选驱动信号输出模块、驱动八段字形译码输出模块、整点报时驱动信号产生模块。 (1) 时钟记数模块： <1.1>该模块的功能是：在时钟信号（CLK）的作用下可以生成波形；在清零信号（RESET）作用下，即可清零。 VHDL程序如下： library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity hour24 is port( clk: in std_logic; reset:instd_logic; qh:BUFFER STD_LOGIC_VECTOR(2 DOWNTO 0); ql:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0)); end hour24; architecture behav of hour24 is begin process(reset,clk) begin if reset='1' then qh<="000"; ql<="0000"; elsif(clk'event and clk='1') then if (qh<2) then if (ql=9) then ql<="0000"; qh<=qh + 1; else ql<=ql+1; end if; else if (ql=3) then ql<="0000"; qh<="000"; else ql<=ql+1; end if; end if; end if; end process; end behav; 仿真波形如下：
一课程设计题目：电子日历时钟 二实现的功能： 基本功能： （1）显示北京时间，并且能够校准时间； （2）程序使用汇编语言； （3）显示的时、分、秒之间以及年、月、日间以小数点分隔；（4）显示公历日期，并且能够校准日期； 发挥功能： （5）运动秒表； （6）闹钟功能； （7）自动整点报时。 三课程设计的目的： 课程标志性内容的设计理解和综合运用，对所学内容进行一次实操，学以致用。 四、设计方案说明 1、硬件部分 （1）采用6位LED数码管显示日期或者时间。 （2）显示器的驱动采用“动态扫描驱动”，且采用“一键多用”的设计方案，系统电路大为简化。使用小数点表示闹 钟设置状态； （3）电路连接使用PCB，使电路连接简洁美观
2、软件部分 （1）“时钟”基准时间由单片机内部的定时中断提供，考虑因素：定时时间是“秒”的整除数，且长短适宜。最长不 能超过16位定时器的最长定时时间；最短不能少于中断服 务程序的执行时间。基准时间越短，越有利于提高时钟的 运行精确度。基准时间定为0.05秒。 （2）用一个计数器对定时中断的次数进行计数，由基准时间为0.05秒知计数值为20即可实现实现“秒”定时，同理 进行“分”﹑“时”定时，以及“日”﹑“月”﹑“年” 定时。 （3）LED 数码管显示器采用“动态扫描驱动”考虑问题：驱动信号的维持时间必须大于“起辉时间”（电流大起辉时间 短），而驱动信号的间歇时间必须小于“余辉时间”（电流 大余辉时间长），但驱动电流大小受硬件电路能力和LED 数码管极限功耗的制约。 （4）动态扫描显示方式在更新显示内容时，考虑到因LED数码管余辉的存在可能会造成显示字符的模糊，所以新内容 写入显示器之前将所有的LED数码管熄灭。 （5）关于自动识别“月大﹑月小”和“平年﹑润年”问题的考虑 a)月大和月小 2月另外计算；

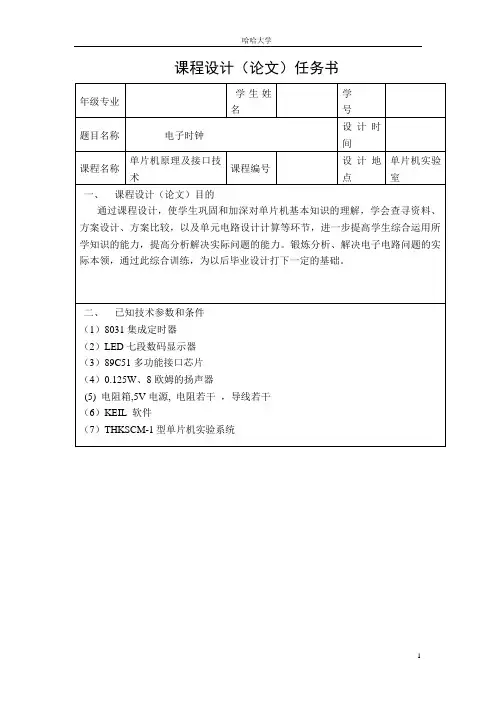

目录 1 设计任务与要求................................................... I 2 设计方案 (1) 3 硬件设计 (2) 3.1 AT89C51单片机简介 2 3.2单片机型号的选择 (6) 3.3数码管显示工作原理 (6) 4 软件设计 (7) 4.1主程序模块介绍 (7) 4.2主程序 (7) 5 仿真调试 ........................................ 错误！未定义书签。 5.1K EIL仿真结果................................. 错误！未定义书签。 5.2仿真结果分析 (13) 6 小结 ............................................ 错误！未定义书签。
1 设计任务与要求 1. 设计一个基于单片机的电子时钟，并且能够实现时分秒的现实和调节。 2. 设计出硬件电路。 3. 设计出软件编程方法，并写出源代码。 4. 用PROTEUS进行仿真。 5．用汇方式实现目的。 7．系统的各各功能模块要编语言编实现程序设计。 6．利用查表，中断等清楚，有序。 8．程序运行时有友好的用户界面。 2 设计方案 本设计主要设计了一个基于AT89C51单片机的电子时钟。并在数码管上显示相应的时间。并通过一个控制键用来实现时间的调节和是否进入省电模式的转换。应用Proteus的ISIS软件实现了单片机电子时钟系统的设计与仿真。该方法仿真效果真实、准确，节省了硬件资源。 该设计的硬件部分主要包括89C51多功能接口芯片用于开发电子时钟芯片、LED七段数码显示器用于显示时间、8031集成定时器用于定时、0.125W、8欧姆的扬声器用于定时发声。软件部分包括主程序、定时计数中断程序、时间调整程序、延时程序四大模块。通过中断程序进行定时器计数，时间调整程序是当键按下时间小于1秒，关闭显示（省电）进入调节时间状态，延时程序用于时间的延迟。先设计个秒钟程序，在秒钟程序中先不设计按钮，直接通电运行，使用40H 存放计数值，从00—59，一直循环，把40H中的数值拆分成个位和十位，分别存在30H与31H中，要求动态扫描时，使用21H当标志位，用指令JB控制显示个位与十位，程序中使用中间寄存器R0与R1用于存放拆分后的字型，再传到30H与31H中去，再设计时钟程序。
