阻火圈或防火套管安装规定
一、建筑给水排水及采暖工程施工质量验收规范 GB50242-2002
5.2.4 高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管
二、建筑给水排水设计规范 GB50015-2009
4.3.11 当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件、以及穿越部位耐火等级等要求设置阻火装置。
三、建筑设计防火规范 GB50016-2014
11.0.9 管道、电气线路敷设在墙体内或穿楼板、墙体时，应采取防火保护措施，与墙体、楼板之间的缝隙应采用防火封堵材料填塞密实。
四、建筑排水硬聚氯乙烯管道工程技术规程CJJ/T 29-98
3.1.3高层建筑中室内排水管道布置应符合下列规定：
1 立管宜暗设在管道井或管窿内。
2 立管明设且其管径大于或等于ll0mm 时，在立管穿越楼层处应
采取防止火灾贯穿的措施。
3 管径大于或等于110mm 的明敷排水横支管接入管道井、管窿内的立管时，在穿越管井、管窿壁处应采取防止火灾贯穿的措施。3.1.4横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取防止火灾贯穿的措施。
3.1.5防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑
构件的耐火极限。
综上所述：
1、高层建筑室内排水管道明设，且其管径大于或等于ll0mm 时，在立管穿越楼层处应采取防止火灾贯穿的措施；（设置防火套管或阻火圈）
2、横干管不宜穿越防火分区隔墙和防火墙，当不可避免确需穿越时，应在管道穿越墙体处的两侧采取防止火灾贯穿的措施；（设置防火套管或阻火圈）
3、当建筑塑料排水管穿越管道井井壁时，应根据建筑物性质、管径和设置条件、以及穿越部位耐火等级等要求设置阻火装置。（设置防火套管或阻火圈）
4、管道敷设在墙体内或穿楼板、墙体时，应采取防火保护措施，与墙体、楼板之间的缝隙应采用防火封堵材料填塞密实。
防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑构件的耐火极限。
塑料排水管件：阻火圈和止水环 阻火圈 1、概念 阻火圈由金属材料制作外壳，内填充阻燃膨胀芯材，套在硬聚氯乙烯管道外壁，固定在楼板或墙体部位，火灾发生时芯材受热迅速膨胀，挤压UPVC管道，在较短时间内封堵管道穿洞口，阻止火势沿洞口蔓延，从而为UPVC排水管在工业与民用建筑，特别是高层建筑中的推广应用提供了有力的消防保障。 2、设置部位 建设部CJJ/T29-98《建筑排水硬聚氯乙烯管道工程技术规程》规定，高层建筑和其它有防火分隔要求的各类建筑，在下列部位应设置阻火圈： 1）明敷管道的立管管径大于等于110mm的，在楼板贯穿部位应设置阻火圈。 2）明敷管道的横支管与暗设立管相连接的贯穿墙体部位应设置阻火圈。 3）横管穿越防火分区隔墙时，管道穿越墙体两侧均应设置阻火圈。 4）排水管通气管穿越上人屋面或火灾时作为疏散人员的屋面，在屋面板底部设置阻火圈。 3、安装方式
4、规格尺寸 5、实例图片
6、计算要求
问：图纸上没有显示安装排水管阻火圈，做预算时要算吗？排水管材用的是阻燃材料，是不是就不用设计阻火圈了？ 答：如果图纸上没有显示安装阻火圈，那你应该看看设计总说明是不是参照相关规范或图集施工。按规范要求高层建筑采用UPVC管材必须使用阻火圈，与UPVC管是否阻燃无关。加阻火圈是防止火灾时沿管道蔓延到上层。如果都没有明确那就不算。 止水环 塑料排水管穿楼板一般不采用加钢套管，而是采用二次浇捣的做法： 该做法实现防水目的要注意以下几点： 1、UPVC管在穿楼板的地方最好用砂纸进行打毛，砂纸打毛时必须进行环向摩擦，不可以进行轴向磨擦。 2、浇捣堵洞必须采用微膨胀细石混凝土，加强振捣的均匀度并加强养护。 3、浇捣时尽量不采用铁丝吊模，采用时最好在铁丝穿楼板中间处打结，以尽可能阻断沿铁丝的渗水通道。
排水管道的阻火圈与阻水圈是什么 一、阻火圈： 5.1.10 高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管，其设置条件是: 1.立管外径大于或等于110mm时。 2.立管穿楼板时。 3.横管穿越防火墙时；穿越楼板时；防火套管长度不小于500mm。阻火圈设于楼板下方。 4.阻火圈、防火套管安装详见图 5.1.10.1、图5.1.10.2。 1 / 11
图5.1.10.1 立管穿越楼层阻火圈、防火套管安装示意图 1.立管； 2.横支管； 3.立管伸缩节； 4.防火套管； 5.阻火圈 6.细石混泥土二次嵌缝； 7.阻水圈； 8.楼板 图5.1.10.2 横支管接入管道井阻火圈、防火套管安装示意图 1.管道井； 2.横支管； 3.阻火圈； 4.防火套管 二、阻水圈 阻水圈和阻火圈不是一回事。 阻水圈的形成： 1.排水管过楼板要先有预留洞； 2.在安装排水立管后要堵洞（预留洞比排水管径大）； 2 / 11
3.堵洞先用混凝土浇捣至楼板厚度2/3处后安装止水翼环； 4.然后再用混凝土浇捣楼板厚度剩下的1/3； 5.最后用水泥砂浆贴楼板沿管道一周做个圈（高度约两公分，圈约三公分），也就是所谓阻水圈形成了。 这个是目前施工单位最常用的，还有另外一种做法是做钢套管用沥青油膏嵌缝，图集有的，但是我记不得是那本了，可以请高手给指点一下。 阻火圈在板顶下（天棚），阻水圈在板顶上施工（地面）。 阻水圈没有定额，塑料排水管道安装里也没有含这个止水翼环和水泥砂浆阻水圈，有两种处理办法： 1.可以按多少钱一个计； 2.可以说是定额是按安装工程和土建工程之间的交叉作业正常编制的，定额也依据设计规范、参考行业标准等等编制的，或者把土建的一个有关预留洞0.3m2以内的孔洞工料费不增加也不扣除的说法。 止水环是阻水圈的一部分，是塑料或者橡胶的，安装在楼板内，阻火圈是铁制品，安装在楼板下部，现在出的新定额里管道安装已经包含阻水圈的安装，只需要另补主材，如果是老定额，可以借用6册塑料管件联结安装。 3 / 11
建筑内部装修防火施工及验收规范 GB50354－2005 （自2005年8月1日起实施） 1 总则 1.0.1为防止和减少建筑火灾危害，保证建筑内部装修工程防火施工质量符合防火设计要求，制定本规范。 1.0.2本规范适用于工业与民用建筑内部装修工程的防火施工与验收。本规范不适用于古建筑和木结构建筑的内部装修工程的防火施工与验收。 1.0.3建筑内部装修工程的防火施工与验收，应按装修材料种类划分为纺织织物子分部装修工程、木质材料子分部装修工程、高分子合成材料子分部装修工程、复合材料子分部装修工程及其他材料子分部装修工程。 1.0.4 建筑内部装修工程的防火施工与验收，除执行本规范的规定外，尚应符合现行国家有关标准的规定。 2 基本规定 2.0.1建筑内部装修工程防火施工(简称装修施工)应按照批准的施工图设计文件和本规范的有关规定进行。 2.0.2 装修施工应按设计要求编写施工方案。施工现场管理应具备相应的施工技术标准、健全的施工质量管理体系和工程质量检验制度，并应按本规范附录A的要求填写有关记录。 2.0.3装修施工前，应对各部位装修材料的燃烧性能进行技术交底。 2.0.4进入施工现场的装修材料应完好，并应核查其燃烧性能或耐火极限、防火性能型式检验报告、合格证书等技术文件是否符合防火设计要求。核查、检验时，应按本规范附录B的要求填写进场验收记录。 2.0.5 装修材料进入施工现场后，应按本规范的有关规定，在监理单位或建设单位监督下，由施工单位有关人员现场取样，并应由具备相应资质的检验单位进行见证取样检验。 2.0.6 装修施工过程中，装修材料应远离火源，并应指派专人负责施工现场的防火安全。
建筑排水硬PVC管阻火圈的研究 欧阳光明（2021.03.07） 袁凤林方汝清陈晓梅 提要对建筑排水硬PVC管道阻火圈的技术要求、阻燃膨胀芯材配方和研究试验等方面作了较详细的阐述。阻火圈由金属外壳和阻燃膨胀芯材组成，火灾发生时芯材受热膨胀40倍以上，能在12min 内完全封堵硬PVC管道，耐火极限可达2h以上。 关键词硬聚氯乙烯阻火圈建筑排水 引言 硬PVC(以下简称PVCu)排水管具有质轻、美观、不生锈、耐腐蚀、水阻小、不结垢、施工方便、寿命长和造价低等特点，国家经委、建设部已将PVCu排水管确定为重点推广新材料。但在火灾中，PVCu管道是否会成为火灾传播通道?使火灾从一层沿管道蔓延至另一层，或从一个房间蔓延到另一个房间?为此建设部1989年把“PVCu管道在高层建筑中防火措施的研究”列为建设部“七五”重点科技项目，由上海市建筑科学研究所等单位承担。通过两年多的研究试验，该课题组的研究结论是：(a)150mm或以上主管必须设置在管道井内，如确因诸多原因无法实施时，必须用无机防火套管全包覆；(b)110mm主管可采用管道井保护方式，也可以用化学阻火圈或将其近楼板的外露部分(至少200mm长)用无机防火套管包覆；
(c)75mm及以下的PVCu管(包括主管和横支管)可以不采取防火措施；(d)150mm及以上的横支管进墙处可用化学阻火圈或无机防火套管全包覆；(e)110mm横支管进墙处可用化学阻火圈或无机防火套管(至少包覆200mm)。通过以上防火措施后，在高层建筑中使用PVCu排水管道是可行的。因此，建设部在制定“建筑排水硬聚氯乙烯管道工程技术规程”时，规定高层建筑室内排水管道的立管明设且其管径大于或等于110mm时，在楼板贯穿部位应设置阻火圈或长度不小于500mm的防火套管；横干管不宜穿越防火分区隔墙和防火墙，当不可避免确需穿越时，应在管道穿越墙体处的两侧设置阻火圈或长度不小于500mm的防火套管。 防火套管已由该“七五”重点科技项目课题组研制成功，并投放市场。化学阻火圈因关键技术没有突破至今没有投产，目前我国采用的主要是进口产品。 PVCu排水管阻火圈，在火灾发生时，芯材受热迅速膨胀，挤压软化或炭化的管材，能在较短时间封堵管道洞口，阻止火势沿洞口蔓延。与防火套管相比，具有小巧美观、安装方便等优点，是比较理想的阻火装置，国外已普遍采用。 为了贯彻实施CJJ/T29-1998《建筑排水硬聚氯乙烯管道工程技术规程》，火灾发生时阻止火灾沿PVCu排水管道蔓延，减少火灾损失，公安部四川消防科学研究所和四川省建筑设计院与东泰(成都)塑胶建材工业有限公司共同开展了建筑PVCu排水管用阻火圈的研究，并列为1998年四川省应用和发展研究重点项目，同年9月通过省级鉴定。
硬聚氯乙烯建筑排水管道阻火圈 GA 304—2001 中华人民共和国公安部2001—07—23批准2001—12—01实施 前言 本标准第5章5．3为强制性的，其余为推荐性的。 本标准是根据CJJ／T 29—1998《建筑排水硬聚氯乙烯管道工程技术规程》有关规定，结合GB 50045—1995《高层民用建筑设计防火规范》和国内外相关产品的实际情况制定的。 本标准对硬聚氯乙烯建筑排水管道阻火圈的技术要求、试验方法和检验规则等提出统一的技术依据。 本标准由中华人民共和国公安部消防局提出。 本标准由全国消防标准化技术委员会归口。 本标准由公安部四川消防科学研究所负责起草和解释。 本标准主要起草人；袁风林、王良伟、毛朝君、何大玉。 1 范围 本标准规定了阻火圈的定义、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于工业和民用建筑排水硬聚氯乙烯等塑料管道用阻火圈及遇火膨胀能封堵管道的其他阻火密封件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—2000 包装储运图示标志 GB／T 5836．1—1992 建筑排水用硬聚氯乙烯管材 GB／T 6388—1986 运输包装收发货标志 GB／T 6461—1986 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 GB／T 9978—1999 建筑构件耐火试验方法 GB／T 10125—1997 人造气氛腐蚀试验盐雾试验 CJJ／T 29—1998 建筑排水硬聚氯乙烯管道工程技术规程 3 定义 本标准采用下列定义。 3．1 阻火圈fire stopping collar 由金属等材料制作的壳体和阻燃膨胀芯材组成的套圈，套在硬聚氯乙烯等塑料管道外壁，火灾时，阻燃膨胀芯材受热迅速膨胀，挤压管道，使之封堵，阻止火势沿管道蔓延。3．2封堵时间seal off time 在标准建筑构件耐火试验条件下，试验开始至试验管道贯穿洞口处被阻火圈完全封堵的最小时间。 4 规格、标记 4．1 规格 根据建筑排水硬聚氯乙烯管道公称外径d，，阻火圈划分为：40、50、75、90、110、125、160、200、250、315等十种规格； 按耐火等级划分为A、B、C三级。A级耐火极限不小于3．0h；B级耐火极限不小于2．0h；
建筑给排水及采暖工程质量验收规范 1总则 1.0.1为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。 1.0.2本规范适用于建筑给水、排水及采暖工程施工质量的验收。 1.0.3建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。 1.0.4本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。 1.0.5建筑给水、排水及采暖工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。 2术语
2.0.1给水系统 通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。 2.0.2排水系统 通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。 2.0.3热水供应系统 为了满足人们生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。 2.0.4卫生器具 用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备。 2.0.5给水配件
在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。 2.0.6建筑中的水系统 以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理，用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。 2.0.7辅助设备 建筑给水、排水及采暖系统中，为满足用户的各种使用功能和提高运行质量而设置的种种设备。 2.0.8试验压力 管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。 2.0.9额定工作压力
塑料排水管件：阻火圈 和止水环新编 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
塑料排水管件：阻火圈和止水环 阻火圈 1、概念 阻火圈由金属材料制作外壳，内填充阻燃膨胀芯材，套在硬聚氯乙烯管道外壁，固定在楼板或墙体部位，火灾发生时芯材受热迅速膨胀，挤压UPVC管道，在较短时间内封堵管道穿洞口，阻止火势沿洞口蔓延，从而为UPVC排水管在工业与民用建筑，特别是高层建筑中的推广应用提供了有力的消防保障。 2、设置部位 建设部CJJ/T29-98《建筑排水硬聚氯乙烯管道工程技术规程》规定，高层建筑和其它有防火分隔要求的各类建筑，在下列部位应设置阻火圈： 1）明敷管道的立管管径大于等于110mm的，在楼板贯穿部位应设置阻火圈。 2）明敷管道的横支管与暗设立管相连接的贯穿墙体部位应设置阻火圈。 3）横管穿越防火分区隔墙时，管道穿越墙体两侧均应设置阻火圈。 4）排水管通气管穿越上人屋面或火灾时作为疏散人员的屋面，在屋面板底部设置阻火圈。 3、安装方式
4、规格尺寸 5、实例图片
6、计算要求 问：图纸上没有显示安装排水管阻火圈，做预算时要算吗排水管材用的是阻燃材料，是不是就不用设计阻火圈了 答：如果图纸上没有显示安装阻火圈，那你应该看看设计总说明是不是参照相关规范或图集施工。按规范要求高层建筑采用UPVC管材必须使用阻火圈，与UPVC管是否阻燃无关。加阻火圈是防止火灾时沿管道蔓延到上层。如果都没有明确那就不算。 止水环
塑料排水管穿楼板一般不采用加钢套管，而是采用二次浇捣的做法： 该做法实现防水目的要注意以下几点： 1、UPVC管在穿楼板的地方最好用砂纸进行打毛，砂纸打毛时必须进行环向摩擦，不可以进行轴向磨擦。 2、浇捣堵洞必须采用微膨胀细石混凝土，加强振捣的均匀度并加强养护。 3、浇捣时尽量不采用铁丝吊模，采用时最好在铁丝穿楼板中间处打结，以尽可能阻断沿铁丝的渗水通道。 4、必要时添加止水环（位置见上图）。 想想也是这么个理，卫生间下排式大便器的D110UPVC管好象都不加防水套管吧，其防水，一方面主要是靠卫生间地面的防水层，另一方面管四周二次浇捣对防水效果也是一个必要的补充。 止水环图片
. 现将阻火圈设置的依据收集，供大家参考使用：阻火圈设置的依据 一、依据GB50015《建筑给水排水设计规范》4.3.11条建筑塑料给排水管道穿越楼层、防火墙、管道井井壁时，应根据建筑物的性质，管径和设置条件以及穿越部件防火等级要求设置阻火装置。条文解释：建筑塑料排水管穿越楼层设置阻火装置的目的是防止火灾蔓延，是根据我国模拟火灾试验和塑料管道贯空孔洞的防火封堵耐火试验成果确定。其设置条件为：1高层建筑立管穿越楼层时；2管径：外径大于等于110mm时；3设置条件：立管明设，或立管虽暗设但管道井内是隔层防火封隔；4横管穿越防火墙时；5设置位置：明设立管的穿越楼板处的下方，支管接入立管穿越管道井壁处，横管穿越管道井壁处，横管穿越防火墙的两侧。如管道井内每层楼板有防火分隔，则可不必设置。管窿的楼层分隔如是楼板亦可不装阻火装置。 二、根据ＣＪＪ／Ｔ２９－１９９８《建筑排水ＵＰＶＣ塑料管道工程应用规程》的要求，高层建筑和有防火要求其他建筑的下列部位应设置阻火圈：1.明敷管道的立管管径大于等于110mm时，在楼板贯穿部位应设阻火圈。2.明敷管道的横支管与暗设立管相连接的贯穿墙体部位应设置阻火圈。3.横管穿越防火分区隔墙时，管道穿越墙体两侧均应设置阻火圈。4.排水通气管穿越上人屋面或火灾时作为疏散人员的屋面，应在屋面板底部设置阻火圈。5.阻火圈的耐火极限应不小于安装部位建筑的构件的耐火极限。 三、GB50242-2002《建筑给排水及采暖工程施工质量验收规范》5.2.4条高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。 四、《建筑工程消防验收规范》（重庆市地方标准）5.2.2.2条金属管道穿越防火分区隔墙、楼板时，管道与墙、楼板的缝隙应采用不燃材料填塞密实，可燃材料管道穿越防火分区处应设置阻火圈。 1/ 1
阻火圈或防火套管安装规定 一、建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 5.2.4 高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管 二、建筑给水排水设计规范 GB50015-2009 4.3.11 当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件、以及穿越部位耐火等级等要求设置阻火装置。 三、建筑设计防火规范 GB50016-2014 11.0.9 管道、电气线路敷设在墙体内或穿楼板、墙体时，应采取防火保护措施，与墙体、楼板之间的缝隙应采用防火封堵材料填塞密实。 四、建筑排水硬聚氯乙烯管道工程技术规程CJJ/T 29-98 3.1.3高层建筑中室内排水管道布置应符合下列规定： 1 立管宜暗设在管道井或管窿内。 2 立管明设且其管径大于或等于ll0mm 时，在立管穿越楼层处应 采取防止火灾贯穿的措施。 3 管径大于或等于110mm 的明敷排水横支管接入管道井、管窿内的立管时，在穿越管井、管窿壁处应采取防止火灾贯穿的措施。3.1.4横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取防止火灾贯穿的措施。 3.1.5防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑
构件的耐火极限。 综上所述： 1、高层建筑室内排水管道明设，且其管径大于或等于ll0mm 时，在立管穿越楼层处应采取防止火灾贯穿的措施；（设置防火套管或阻火圈） 2、横干管不宜穿越防火分区隔墙和防火墙，当不可避免确需穿越时，应在管道穿越墙体处的两侧采取防止火灾贯穿的措施；（设置防火套管或阻火圈） 3、当建筑塑料排水管穿越管道井井壁时，应根据建筑物性质、管径和设置条件、以及穿越部位耐火等级等要求设置阻火装置。（设置防火套管或阻火圈） 4、管道敷设在墙体内或穿楼板、墙体时，应采取防火保护措施，与墙体、楼板之间的缝隙应采用防火封堵材料填塞密实。 防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑构件的耐火极限。
阻火圈规范 This model paper was revised by the Standardization Office on December 10, 2020

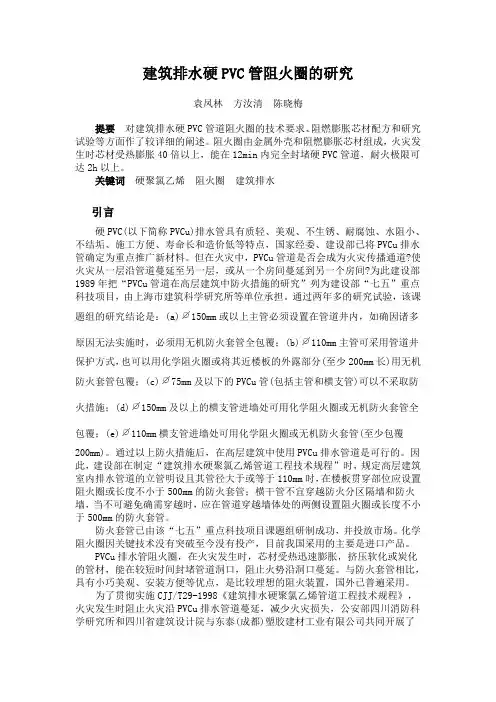

建筑排水硬PVC管阻火圈的研究 袁凤林方汝清陈晓梅 提要对建筑排水硬PVC管道阻火圈的技术要求、阻燃膨胀芯材配方和研究试验等方面作了较详细的阐述。阻火圈由金属外壳和阻燃膨胀芯材组成，火灾发生时芯材受热膨胀40倍以上，能在12min内完全封堵硬PVC管道，耐火极限可达2h以上。 关键词硬聚氯乙烯阻火圈建筑排水 引言 硬PVC(以下简称PVCu)排水管具有质轻、美观、不生锈、耐腐蚀、水阻小、不结垢、施工方便、寿命长和造价低等特点，国家经委、建设部已将PVCu排水管确定为重点推广新材料。但在火灾中，PVCu管道是否会成为火灾传播通道使火灾从一层沿管道蔓延至另一层，或从一个房间蔓延到另一个房间为此建设部1989年把“PVCu管道在高层建筑中防火措施的研究”列为建设部“七五”重点科技项目，由上海市建筑科学研究所等单位承担。通过两年多的研究试验，该课题组的研究结论是：(a)150mm或以上主管必须设置在管道井内，如确因诸多原因无法实施时，必须用无机防火套管全包覆；(b)110mm 主管可采用管道井保护方式，也可以用化学阻火圈或将其近楼板的外露部分(至少200mm 长)用无机防火套管包覆；(c)75mm及以下的PVCu管(包括主管和横支管)可以不采取防火措施；(d)150mm及以上的横支管进墙处可用化学阻火圈或无机防火套管全包覆；(e)110mm横支管进墙处可用化学阻火圈或无机防火套管(至少包覆200mm)。通过以上防火措施后，在高层建筑中使用PVCu排水管道是可行的。因此，建设部在制定“建筑排水硬聚氯乙烯管道工程技术规程”时，规定高层建筑室内排水管道的立管明设且其管径大于或等于110mm时，在楼板贯穿部位应设置阻火圈或长度不小于500mm的防火套管；横干管
塑料排水管件：阻火圈 和止水环 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
塑料排水管件：阻火圈和止水环 阻火圈 1、概念 阻火圈由金属材料制作外壳，内填充阻燃膨胀芯材，套在硬聚氯乙烯管道外壁，固定在楼板或墙体部位，火灾发生时芯材受热迅速膨胀，挤压UPVC管道，在较短时间内封堵管道穿洞口，阻止火势沿洞口蔓延，从而为UPVC排水管在工业与民用建筑，特别是高层建筑中的推广应用提供了有力的消防保障。 2、设置部位 建设部CJJ/T29-98《建筑排水硬聚氯乙烯管道工程技术规程》规定，高层建筑和其它有防火分隔要求的各类建筑，在下列部位应设置阻火圈： 1）明敷管道的立管管径大于等于110mm的，在楼板贯穿部位应设置阻火圈。 2）明敷管道的横支管与暗设立管相连接的贯穿墙体部位应设置阻火圈。 3）横管穿越防火分区隔墙时，管道穿越墙体两侧均应设置阻火圈。 4）排水管通气管穿越上人屋面或火灾时作为疏散人员的屋面，在屋面板底部设置阻火圈。 3、安装方式
4、规格尺寸 5、实例图片
6、计算要求 问：图纸上没有显示安装排水管阻火圈，做预算时要算吗排水管材用的是阻燃材料，是不是就不用设计阻火圈了 答：如果图纸上没有显示安装阻火圈，那你应该看看设计总说明是不是参照相关规范或图集施工。按规范要求高层建筑采用UPVC管材必须使用阻火圈，与UPVC管是否阻燃无关。加阻火圈是防止火灾时沿管道蔓延到上层。如果都没有明确那就不算。 止水环
塑料排水管穿楼板一般不采用加钢套管，而是采用二次浇捣的做法： 该做法实现防水目的要注意以下几点： 1、UPVC管在穿楼板的地方最好用砂纸进行打毛，砂纸打毛时必须进行环向摩擦，不可以进行轴向磨擦。 2、浇捣堵洞必须采用微膨胀细石混凝土，加强振捣的均匀度并加强养护。 3、浇捣时尽量不采用铁丝吊模，采用时最好在铁丝穿楼板中间处打结，以尽可能阻断沿铁丝的渗水通道。 4、必要时添加止水环（位置见上图）。 想想也是这么个理，卫生间下排式大便器的D110UPVC管好象都不加防水套管吧，其防水，一方面主要是靠卫生间地面的防水层，另一方面管四周二次浇捣对防水效果也是一个必要的补充。 止水环图片
建筑排水硬PVC管阻火圈的研究 袁凤林方汝清陈晓梅 提要对建筑排水硬PVC管道阻火圈的技术要求、阻燃膨胀芯材配方和研究试验等方面作了较详细的阐述。阻火圈由金属外壳和阻燃膨胀芯材组成，火灾发生时芯材受热膨胀40倍以上，能在12min内完全封堵硬PVC管道，耐火极限可达2h以上。 关键词硬聚氯乙烯阻火圈建筑排水 引言 硬PVC(以下简称PVCu)排水管具有质轻、美观、不生锈、耐腐蚀、水阻小、不结垢、施工方便、寿命长和造价低等特点，国家经委、建设部已将PVCu排水管确定为重点推广新材料。但在火灾中，PVCu管道是否会成为火灾传播通道?使火灾从一层沿管道蔓延至另一层，或从一个房间蔓延到另一个房间?为此建设部1989年把“PVCu管道在高层建筑中防火措施的研究”列为建设部“七五”重点科技项目，由上海市建筑科学研究所等单位承担。通过两年多的研究试验，该课 题组的研究结论是：(a)150mm或以上主管必须设置在管道井内，如确因诸多原因无法实施时，必须用无机防火套管全包覆；(b)110mm主管可采用管道井保护方式，也可以用化学阻火圈或将其近楼板的外露部分(至少200mm长)用无机防火套管包覆；(c)75mm及以下的PVCu管(包括主管和横支管)可以不采取防火措施；(d)150mm及以上的横支管进墙处可用化学阻火圈或无机防火套管全包覆；(e)110mm横支管进墙处可用化学阻火圈或无机防火套管(至少包覆 200mm)。通过以上防火措施后，在高层建筑中使用PVCu排水管道是可行的。因此，建设部在制定“建筑排水硬聚氯乙烯管道工程技术规程”时，规定高层建筑室内排水管道的立管明设且其管径大于或等于110mm时，在楼板贯穿部位应设置阻火圈或长度不小于500mm的防火套管；横干管不宜穿越防火分区隔墙和防火墙，当不可避免确需穿越时，应在管道穿越墙体处的两侧设置阻火圈或长度不小于500mm的防火套管。 防火套管已由该“七五”重点科技项目课题组研制成功，并投放市场。化学阻火圈因关键技术没有突破至今没有投产，目前我国采用的主要是进口产品。 PVCu排水管阻火圈，在火灾发生时，芯材受热迅速膨胀，挤压软化或炭化的管材，能在较短时间封堵管道洞口，阻止火势沿洞口蔓延。与防火套管相比，具有小巧美观、安装方便等优点，是比较理想的阻火装置，国外已普遍采用。 为了贯彻实施CJJ/T29-1998《建筑排水硬聚氯乙烯管道工程技术规程》，火灾发生时阻止火灾沿PVCu排水管道蔓延，减少火灾损失，公安部四川消防科学研究所和四川省建筑设计院与东泰(成都)塑胶建材工业有限公司共同开展了
消防立管套管安装规范 篇一：套管的安装要求 一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。 二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。 三、其余系统的管道系统应该加套管，此部分均为有压管。 1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用； 2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。 3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。 四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。 五、阻火圈我的理解是超过6层的高层必须要逐层设置。
六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维 关于套管的作用 论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么. 根据自己的理解,如下: 1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。 2、便于施工。如果不预留套管，一般来讲是要求土建做方盒子来打砼的。这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。 3、便于维修。管道若因某种原因而要拆换，套管的要方便得多。 4、对于那些地面可能经常有水的房间，如厨房、卫生间等，套管高出装饰面20mm，会阻止水顺着管子流下去。特别是
防火封堵 1.0 1.0.1 为防止火灾在建筑内蔓延，保证建筑防火封堵的质量和建筑防火分隔的完整性，保障人身安全和减少火灾损失，制定本规程。 1.0.2 本规程适用于新建、改建或扩建建筑中贯穿孔口、建筑缝隙等防火、防烟封堵的设计和施工。 1.0.3 建筑防火封堵的设计和施工应符合国家有关方针政策及有关工程建设和质量管理法规的规定，做到安全可靠、经济合理、技术先进、便于使用。 1.0.4 建筑防火封堵的设计与施工，除应符合本规程的规定外，尚应符合国家现行有关强制性标准的规定。 2 术语 2.0.1 防火封堵fire stopping 采用防火封堵材料对空开口、贯穿孔口、建筑缝隙进行密封或填塞，使其在规定的耐火时间内与相应构件协同工作，以阻止热量、火焰和烟气蔓延扩散的一种技术措施。 2.0.2 防火封堵材料fire stopping material 具有防火、防烟功能，用于密封或填塞空开口、贯穿孔口及其环形间隙和建筑缝隙的材料。 2.0.3 防火分隔构件fire separating element 按《建筑构件耐火试验方法》GB/T 9978 测试具有一定的耐火极限，并起防火分隔作用的构件．如防火墙、防火分隔墙和楼板等。 2.0.4 贯穿物service penetration 在建筑物中穿越防火分隔构件、建筑外墙或建筑屋顶等的单一或混合设施。如电缆、电缆桥架、各种管道和导线管等。 2.0.5 被贯穿物penetrated element 贯穿物所穿越的防火分隔构件、建筑外墙或建筑屋顶等。 2.0.6 贯穿孔口penetration opening 贯穿物穿越被贯穿物时形成的孔口。 2.0.7 环形间隙annular space 贯穿物与被贯穿物之间的环形空隙。 2.0.8 空开口blank opening 因施工或其他原因而在防火分隔构件、建筑外墙或建筑屋顶上留下的无贯穿物穿越的孔口。 2.0.9 建筑缝隙construction joint 防火分隔构件之间或防火分隔构件与其他构件之间的缝隙。如伸缩缝、沉降缝、抗震缝和建筑构件的构造缝隙等。 2.0.10 电缆填充率cable filling rate 电缆（桥架）穿越贯穿孔口时，电缆线总截面面积与贯穿孔口面积的百分比值。 2.0.11 贯穿防火封堵组件penetration fire stopping system由被贯穿物、贯穿物及其支撑体、防火封堵材料及其支撑体，以及填充材料构成的用以维持被贯穿物耐火能力的组合体。 2.0.12 建筑缝隙防火封堵组件construction joint fire stopping system 由建筑缝隙相邻构件、防火封堵材料及其支撑体，以及填充材料构成的用以维持建筑缝隙防火、防烟能力的组合体。 3 贯穿防火封堵 3.1 一般规定 3.1.1 被贯穿物上的贯穿孔口和空开口必须进行防火封堵。 3.1.2 贯穿防火封墙材料应符合现行行业标准《防火封堵材料的性能要求和试验方法》GA 161 的要求。且应按工程设计情况增加材料对环境适应性的测试。建筑聚氯乙烯排水管道的阻火圈应符合现行行业标准《建筑聚氯乙烯排水管道阻火圈》GA 304 的要求。 3.1.3 贯穿防火封堵材料的选择应综合考虑贯穿物类型和尺寸、贯穿孔口及其环形间隙大小、被贯穿物类型和特性，以及环境温度、湿度条件等因素。 3.1.4 贯穿防火封堵组件的耐火极限应按照现行行业标准《防火封堵材料的性能要求和试验方法》GA 161 进行测试，且不应低于被贯穿物的耐火极限。当实际工况比GA 161 规定的
. 阻火圈设置的依据 现将阻火圈设置的依据收集,供大家参考使用: 一、依据GB50015《建筑给水排水设计规范》4.3.11条建筑塑料给排水管道穿越楼层、防火墙、管道井井壁时,应根据建筑物的性质,管径和设置条件以及穿越部件防火等级要求设置阻火装置。条文解释:建筑塑料排水管穿越楼层设置阻火装置的目的是防止火灾蔓延,是根据我国模拟火灾试验和塑料管道贯空孔洞的防火封堵耐火试验成果确定。其设置条件为: 1 高层建筑立管穿越楼层时; 2 管径:外径大于等于110mm时; 3 设置条件:立管明设,或立管虽暗设但管道井内是隔层防火封隔; 4 横管穿越防火墙时; 5 设置位置:明设立管的穿越楼板处的下方,支管接入立管穿越管道井壁处,横管穿越管道井壁处,横管穿越防火墙的两侧。如管道井内每层楼板有防火分隔,则可不必设置。管窿的楼层分隔如是楼板亦可不装阻火装置。 二、根据CJJ/T29-1998《建筑排水UPVC塑料管道工程应用规程》的要求,高层建筑和有防火要求其他建筑的下列部位应设置阻火圈:1.明敷管道的立管管径大于等于110mm时,在楼板贯穿部位应设阻火圈。2.明敷管道的横支管与暗设立管相连接的贯穿墙体部位应设置阻火圈。3.横管穿越防火分区隔墙时,管道穿越墙体两侧均应设置阻火圈。4.排水通气管穿越上人屋面或火灾时作为疏散人员的屋面,应在屋面板底部设置阻火圈。5.阻火圈的耐火极限应不小于安装部位建筑的构件的耐火极限。 三、GB50242-2002《建筑给排水及采暖工程施工质量验收规范》5.2.4条高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。 四、《建筑工程消防验收规范》(重庆市地方标准)5.2.2.2条金属管道穿越防火分区隔墙、楼板时,管道与墙、楼板的缝隙应采用不燃材料填塞密实,可燃材料管道穿越防火分区处应设置阻火圈。
硬聚氯乙烯建筑排水管道阻火圈GA304-2001 硬聚氯乙烯建筑排水管道阻火圈 GA 304—2001 中华人民共和国公安部2001—07—23批准 2001—12—01实施 前言 本标准第5章5(3为强制性的，其余为推荐性的。 本标准是根据CJJ,T 29—1998《建筑排水硬聚氯乙烯管道工程技术规程》有关规定，结合GB 50045—1995《高层民用建筑设计防火规范》和国内外相关产品的实际情况制定的。 本标准对硬聚氯乙烯建筑排水管道阻火圈的技术要求、试验方法和检验规则等提出统一的技术依据。 本标准由中华人民共和国公安部消防局提出。 本标准由全国消防标准化技术委员会归口。 本标准由公安部四川消防科学研究所负责起草和解释。 本标准主要起草人;袁风林、王良伟、毛朝君、何大玉。 1 范围 本标准规定了阻火圈的定义、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于工业和民用建筑排水硬聚氯乙烯等塑料管道用阻火圈及遇火膨胀能封堵管道的其他阻火密封件。 2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—2000 包装储运图示标志 GB,T 5836(1—1992 建筑排水用硬聚氯乙烯管材 GB,T 6388—1986 运输包装收发货标志 GB,T 6461—1986 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 GB,T 9978—1999 建筑构件耐火试验方法 GB,T 10125—1997 人造气氛腐蚀试验盐雾试验 CJJ,T 29—1998 建筑排水硬聚氯乙烯管道工程技术规程 3 定义 本标准采用下列定义。 3(1 阻火圈 fire stopping collar 由金属等材料制作的壳体和阻燃膨胀芯材组成的套圈，套在硬聚氯乙烯等塑料管道外壁，火灾时，阻燃膨胀芯材受热迅速膨胀，挤压管道，使之封堵，阻止火势沿管道蔓延。 3(2封堵时间 seal off time 在标准建筑构件耐火试验条件下，试验开始至试验管道贯穿洞口处被阻火圈完全封堵的最小时间。 4 规格、标记 4(1 规格 根据建筑排水硬聚氯乙烯管道公称外径d，，阻火圈划分为:40、50、75、90、110、125、 160、200、250、315等十种规格;
建筑内部装修防火施工及验收规范 1 总则 1.0.1 为防止和减少建筑火灾危害，保证建筑内部装修工程防火施工质量符合防火设计要求，制定本规范。 1.0.2 本规范适用于工业与民用建筑内部装修工程的防火施工与验收。本规范不适用于古建筑和木结构建筑的内部装修工程的防火施工与验收。 1.0.3 建筑内部装修工程的防火施工与验收，应按装修材料种类划分为纺织织物子分部装修工程、木质材料子分部装修工程、高分子合成材料子分部装修工程、复合材料子分部装修工程及其他材料子分部装修工程。 1.0.4 建筑内部装修工程的防火施工与验收，除执行本规范的规定外，尚应符合现行国家有关标准的规定。 2 基本规定 2.0.1 建筑内部装修工程防火施工(简称装修施工)应按照批准的施工图设计文件和本规范的有关规定进行。 2.0.2装修施工应按设计要求编写施工方案。施工现场管理应具备 相应的施工技术标准、健全的施工质量管理体系和工程质量 检验制度，并应按本规范附录A的要填写有关记录。 2.0.3 装修施工前，应对各部位装修材料的燃烧性能进行技术交底。 2.0.4 进入施工现场的装修材料应完好，并应核查其燃烧性能或耐火极限、防火性能型式检验报告、合格证书等技术文件是否符合防火设计要求。核查、检验时，按本规范附录B的要求填写进场验收记录。 2.0.5 装修材料进入施工现场后，应按本规范的有关规定，在监理单位或建设单位监督下，由施工单位有关人员现场取样，并应由具备相应资质的检验单位进行见证取样检验。 2.0.6 装修施工过程中，装修材料应远离火源，并应指派专人负责施工现场的防火安全。 2.0.7 装修施工过程中，应对各装修部位的施工过程作详细记录。记录表的格式应符合本规范附录C的要求。 2.0.8 建筑工程内部装修不得影响消防设施的使用功能。装修施工
绿地集团西北事业部机电管材及阀门标准 绿地集团西北事业部 机电管材及阀门标准 LDJT-XB-JD-2015-04 绿地集团西北事业部成本管控中心 绿地集团西北事业部技术研发部 绿地集团西北事业部工程监督管理部
绿地集团西北事业部管材及阀门标准 一、编制目的： 1、规范西北事业部管材及阀门施工过程出现各项目不统一的问题。 2、规范西北事业部设计单位管材及阀门设计参数与事业部标准化施工及招标不统一问题。 3、规范西北事业部现场现场施工标准管材及阀门要求。 4、规范控制西北事业部机电安装造价成本。 二、适用范围： 1、绿地集团西北事业部各项目关于管材及阀门的设计、招标、施工。 2、针对西北事业部普通办公（如海系办公等）、各类住宅项目。 三、考核办法： 1、此标准作为设计施工图及施工现场管理的附件，项目设计及施工过程中应该严格执行该图库中的 相关要求进行图纸设计及施工，如图纸或者施工中存在有与该图集相违背的，按照事业部相关规定处罚责任人及责任方。 2、此标准作为管材及阀门招标技术标的附件，投标单位如没有按照图集中的相关要求投标，则视为 与技术要求严重不符。 3、施工单位应严格按照此标准中的相关要求执行选用，如没有执行，则视为不符合技术和商务要求。 4、西北事业部技术研发部将联合工程监管部、成本管控中心定期对各城市公司检查及考核实施情况。
管材及阀门总体要求 （一）给排水系统 一、室外管道： 1、室外给水管道采用压力不小于1.0Mpa的PE管，热熔对接连接。 2、室外雨、污水管道采用PVC双壁波纹管，胶圈承插连接。室外位于车库顶板上的直埋管道，无需砂垫层回填基础，确保回填土质量。 二、室内给、排水管道： 1、给水管道： 1.1、室内敷设给水立管及水平干管采用1.6MPa衬塑钢管，DN≤80时采用螺纹连接，DN≥100时采用沟槽式卡箍连接。 1.2、水表后给水支管采用PPR管，耐压1.6MPa,热熔连接。 1.3、给水系统施工至每个功能区（如厨房、卫生间、阳台等）第一个给水点出地面300mm，采用塑料水龙头。 1.4、针对平层项目，户内给水系统设置一个总阀（阀门采用截止阀）；针对跃层项目，户内给水系统在每一层均设置一个阀门，阀门均采用截止阀。 1.5、室内热水系统均不需要设计及施工。 2、排水管道：
精心整理 建筑排水硬PVC管阻火圈的研究 袁凤林方汝清陈晓梅 提要对建筑排水硬PVC管道阻火圈的技术要求、阻燃膨胀芯材配方和研究试验等方面作了较详细的阐述。阻火圈由金属外壳和阻燃膨胀芯材组成，火灾发生时芯材受热膨胀40倍以上，能在12min内完全封堵硬PVC管道，耐火极限可达2h以上。 关键词硬聚氯乙烯阻火圈建筑排水 (c)75mm 支管)(d)150mm 包覆； 时， 火墙，的防火套管。 技术没有突破至今没有投产，目前我国采用的主要是进口产品。 PVCu排水管阻火圈，在火灾发生时，芯材受热迅速膨胀，挤压软化或炭化的管材，能在较短时间封堵管道洞口，阻止火势沿洞口蔓延。与防火套管相比，具有小巧美观、安装方便等优点，是比较理想的阻火装置，国外已普遍采用。 为了贯彻实施CJJ/T29-1998《建筑排水硬聚氯乙烯管道工程技术规程》，火灾发生时阻止火灾沿PVCu排水管道蔓延，减少火灾损失，公安部四川消防科学研究所和四川省建筑设计院与东泰(成都)塑胶建材工业有限公司共同开展了建筑PVCu排水管用阻火圈的研究，并列为1998年四川省应用和发展研究重点项目，同年9月通过省级鉴定。
1 主要技术指标 建筑排水硬聚氯乙烯管道工程技术规程规定：阻火圈的耐火极限不宜小于管道贯穿部位构件的耐火极限。《高层民用建筑设计防火规范》对墙和楼板的耐火极限作了明确规定，即：承重墙和住宅单元之间的墙耐火极限为2h；非承重外墙、疏散走道两侧的隔墙耐火极限为1h；楼板耐火极限1h～1.5h。考虑到耐火极限为1h的阻火圈外径只比耐火极限为2h的阻火圈外径小5%左右，在阻火圈制造成本模具费和加工费用占有较大比重的情况下，为了降低成本，减少规格，便于管理和避免安装时可能出现的混级，采用国外通用作法，各种规格管道用阻火圈耐火极限统一定为2h，以满足高层建筑对各种等级的楼板和墙耐火极限的需要。在墙体两侧安装耐火极限为2h的阻火圈，也能满足排水管穿越防火墙时的耐火要求。 2 2.1 在搜集国内外有关资料的基础上，考虑到阻火圈主要功能是在火灾发生时能在较短时间内封堵管道，我们确定了阻火圈由金属外壳和阻燃膨胀芯材组成，套在PVCu管道上，用螺栓等固定件固定在楼板下或墙体两侧。根据上述设想，确定了阻火圈的基础结构图，见图1。安装方式，阻火圈分为A型和B型。A型是可打开的，由两个半圆环组成，中间用铰链连接。A型设计主要考虑是施工安装方便，可在管道施工安装完毕后再安装阻火圈，或原设计方案没有考虑安装阻火圈，但根据有关规范又必须安装的情况使用。B型阻火圈是一个整环，安装时必须先穿在管道上，然后再固定在楼板或墙体上；或者先埋入楼板(墙体)内，然后再穿排水管。两种阻火圈结构主要针对不同施工和安装方式而设计。通过研究试验，确定了阻火圈主要结构尺寸，见表2。
