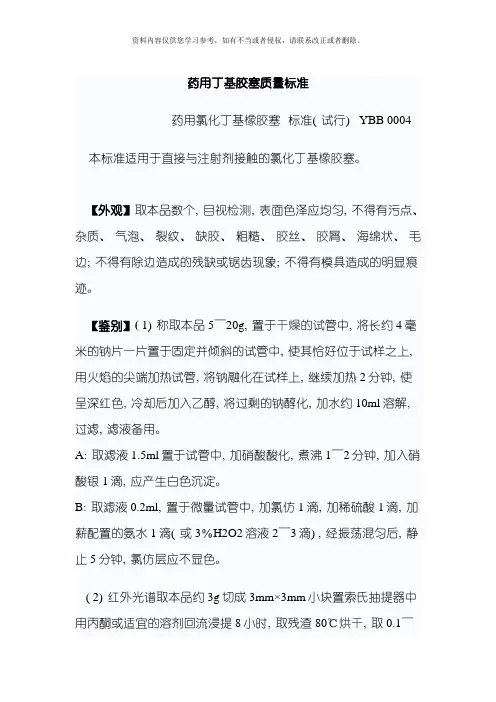

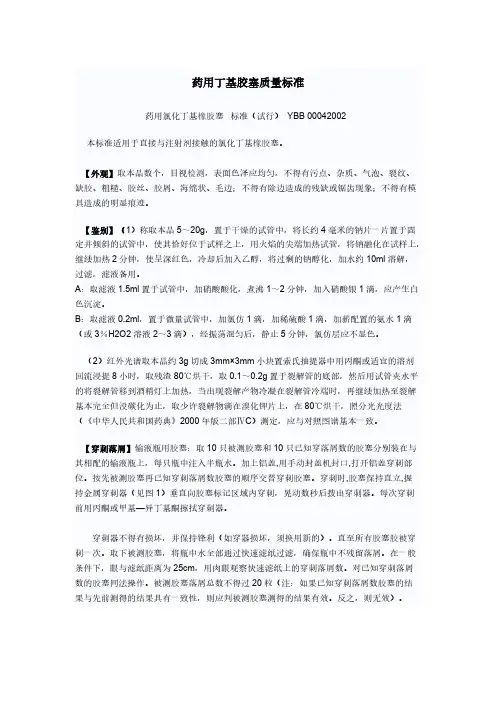

药用丁基胶塞质量标准
药用氯化丁基橡胶塞标准（试行）YBB 00042002
本标准适用于直接与注射剂接触的氯化丁基橡胶塞。
【外观】取本品数个，目视检测，表面色泽应均匀，不得有污点、杂质、气泡、裂纹、
缺胶、粗糙、胶丝、胶屑、海绵状、毛边；不得有除边造成的残缺或锯齿现象；不得有模具造成的明显痕迹。
【鉴别】（1）称取本品5～20g，置于干燥的试管中，将长约4毫米的钠片一片置于固定并倾斜的试管中，使其恰好位于试样之上，用火焰的尖端加热试管，将钠融化在试样上，继续加热2分钟，使呈深红色，冷却后加入乙醇，将过剩的钠醇化，加水约10ml溶解，
过滤，滤液备用。
A：取滤液1.5ml置于试管中，加硝酸酸化，煮沸1～2分钟，加入硝酸银1滴，应产生白色沉淀。
B：取滤液0.2ml，置于微量试管中，加氯仿1滴，加稀硫酸1滴，加薪配置的氨水1滴（或3％H2O2溶液2～3滴），经振荡混匀后，静止5分钟，氯仿层应不显色。
（2）红外光谱取本品约3g切成3mm×3mm小块置索氏抽提器中用丙酮或适宜的溶剂
回流浸提8小时，取残渣80℃烘干，取0.1～0.2g置于裂解管的底部，然后用试管夹水平的将裂解管移到酒精灯上加热，当出现裂解产物冷凝在裂解管冷端时，再继续加热至裂解基本完全但没碳化为止，取少许裂解物滴在溴化钾片上，在80℃烘干，照分光光度法（《中华人民共和国药典》2000年版二部ⅣC）测定，应与对照图谱基本一致。
【穿刺落屑】输液瓶用胶塞：取10只被测胶塞和10只已知穿落屑数的胶塞分别装在与其相配的输液瓶上，每只瓶中注入半瓶水。加上铝盖,用手动封盖机封口,打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时,胶塞保持直立,握
持金属穿刺器（见图1）垂直向胶塞标记区域内穿刺，晃动数秒后拨出穿刺器。每次穿刺
前用丙酮或甲基—异丁基酮擦拭穿刺器。
穿刺器不得有损坏，并保持锋利（如穿器损坏，须换用新的）。直至所有胶塞胶被穿刺一次。取下被测胶塞，将瓶中水全部通过快速滤纸过滤，确保瓶中不残留落屑。在一般条件下，眼与滤纸距离为25cm，用肉眼观察快速滤纸上的穿刺落屑数。对已知穿刺落屑
数的胶塞同法操作。被测胶塞落屑总数不得过20粒（注：如果已知穿刺落屑数胶塞的结
果与先前测得的结果具有一致性，则应判被测胶塞测得的结果有效。反之，则无效）。
抗生素瓶用胶塞：胶塞预处理：取适量胶塞加二倍胶塞总表面积（Acm2）的水
（2Aml）。煮沸5min，用水冲洗5次，将胶塞放入三角烧瓶中，加2Aml水，用铝箔或一只硅硼酸盐烧杯将烧杯瓶口盖住，放入高压蒸汽消毒器中加热，在30分钟内升温至121℃±2℃，保持30分钟，于20～30分钟内冷却至室温，取出，在60℃条件下烘60min，贮存于密封的玻璃容器中备用。
选择50只与被测胶塞相配的注射剂瓶，每只瓶中注入半瓶水。将被测胶塞装在25只瓶上，将25只已知穿刺落屑数的胶塞装在另25只瓶上，胶塞均预处理过。加上铝盖，用手动封盖机封口，打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时，胶塞保持直立，将注射器充水并除去注射针头（外径0.8mm）上的水,垂直向胶塞标记区域内穿刺，再重复三次，最后一次拔出针头前，将1ml水注入瓶内。每次穿刺前用丙酮或甲基—异丁基酮擦拭注射针。
每针刺20次后，更换一只注射针。直至所有胶塞被穿刺四次。取下被测胶塞，将瓶中水全部通过快速滤纸过滤，确保瓶中不残留落屑。在一般条件下，眼与滤纸距离为
25cm，用肉眼观察快速滤纸上的落屑数。对已知穿刺落屑数的胶塞同法操作。被测胶塞落屑总数：不得过5粒。（注：如果已知穿刺落屑数的胶塞的结果与先前测得的结果具有一致性，则应判测胶塞测得的结果有效。反之，则无效）。
【穿刺力】输液瓶用胶塞：取10只被测胶塞和10已知穿刺力的胶塞分别装在与其相配的输液瓶上，每只瓶中注入半瓶水。盖上铝盖，用手动封盖机封口，放入高压蒸汽消毒器中在121℃±2℃下保持20min，降至室温，取出。用丙酮擦拭穿刺器，不能破坏针尖锋利度，将穿刺器装在穿刺装置上，将瓶放入穿刺装置中，使胶塞中心能受到垂直穿刺，用符合图1规定的穿刺器以（200±50）mm/min的速度，按先被测胶塞再已知穿刺力胶塞的顺序交替穿刺胶塞。记录刺透胶塞所施加的力。穿刺器刺10次后，更换一只穿刺器。直至所有胶塞被穿刺一次。（注：如果已知穿刺力胶塞的结果与先前测得的结果具有一致性，则应判被测胶塞测得的结果有效。反之，则无效）。穿刺被测胶塞所需的力最大不得过
80N，平均值不得过75N，穿刺过程中不应有胶塞被推入瓶内。
抗生素瓶用胶塞：将10只被测胶塞(胶塞均照穿刺落屑项下预处理方法预处理过)装在与其相配的注射剂瓶上。加上铝盖，用手动封盖机封口，打开铝盖穿刺部位，将瓶放入穿刺装置中，使胶塞中心能受到垂直穿刺，用注射针（外径0.8mm）以（200±50）mm/min 的速度进行穿刺。记录刺透胶塞所施加的力，重复穿刺步骤，直至所有胶塞被刺一次。穿刺被测胶塞所需的力不得过10N。
【密封性与穿刺器保持性】输液瓶用胶塞：取10只胶塞在不浸水条件下放入高压蒸汽消毒器中于121℃±2℃下保持20min，降至室温，取出。取10只输液瓶加水至标示容量，用被测胶塞盖上，加上铝盖，用手动封盖机封口，打开铝盖穿刺部位。手握一只符合图1规定的穿刺器垂直于瓶上方，对准胶塞穿刺部位对穿刺器垂直用力，直至刺到底或手刺不
动为止。将刺穿胶塞的瓶子，瓶底向上，固定。在穿刺器挂钩上施加0.5Kg重物，保持
4h，观察。用穿刺器穿刺胶塞时，穿刺器应能刺到底：穿刺器在0.5Kg重物作用，能保持4小时不被拔出，且胶塞穿刺部位应无水泄漏。
【自密封性】抗生素瓶用胶塞：试验前2h内对被测胶塞进行预处理：将10只被测胶塞放入水中煮沸5min后取出，在70℃恒温干燥箱中干燥1h。在10只瓶中，每只加半瓶水，将胶塞和铝盖用手动封盖机封口后，放入高压蒸汽消毒器中，121℃±2℃，保持30分钟，取出后冷却，放置24小时。打开铝盖穿刺部位，将瓶放入穿刺装置中，用注射针（外径0.8mm）以（200±50）mm/min的速度在胶塞标记区域内不同位置穿刺3次。重复穿刺
步骤，直至所有胶塞被穿刺3次。每穿刺10次后换一只新注射针。将穿刺过的胶塞放进
装有10g/L亚甲蓝溶液的烧杯中，使其完全浸没。将烧杯放入真空箱中，抽真空至真空度为75KPa，维持30min，真空箱恢复至常压，再维持30min。取出，用水冲洗瓶外，以
目力观察。亚甲基蓝溶液不得渗入瓶内。
【胶塞与容器密合性】抗生素瓶用胶塞：试验前2h内对被测胶塞进得预处理：将10只被测胶塞放入水中煮沸5min后取出，在70℃恒温干燥箱中干燥1h。在10只瓶中，每只加半瓶水，将胶塞和铝盖用手动封盖机封口后，放入高压蒸汽消毒器中，121℃±2℃，保
持30分钟，取出后冷却，放置24h。然后将胶塞放进装有10g/L亚甲蓝溶液的烧杯中，使其完全浸没。将烧杯放入真空箱中，抽真空至真空度为75kPa，维持30min，真空箱恢复至常压，再维持30min。取出，用水冲洗瓶外，以目力观察。亚甲基蓝溶液不得渗入瓶内。
【炽灼残渣】取本品0.2g，依法检查（中华人民共和国药典2000年版二部附录ⅧN）遗留残渣不得过45.0％。
【挥发性硫化物】取被测胶塞表面积20cm2（必要时可切割）放入加有2.0％枸橼酸液50ml的100ml锥形瓶中，将一张醋酸铅试纸（将白色滤纸（80g/m2）裁成15mm×40mm 的纸条，浸入0.25mol/L乙酸铅溶液中，1小时后取出滤纸，置于空气中晾干，装入密封
容器备用。也可采用市售乙酸铅试纸）放在锥形瓶口上，用烧杯反扣其上。另取一个
100ml的锥形瓶，加入标准硫化钠溶液（1.0×10-5g/ml）5ml，枸橼酸液（8.0％）12.5ml
和水32.5ml。将一张醋酸铅试纸放在锥形瓶口上，用烧杯反扣其上。将上述两个锥形瓶放入高压灭菌器内，121℃±2℃，保持30min。供试液的醋酸铅试纸不得显色。如显色，与
标准醋酸铅试纸的颜色比较不得更深（50μg/20cm2）。
【不溶性微粒】取被测胶塞表面积100cm2，置于锥形瓶中，加入50ml注射用水至振荡器中（振荡频率300～350次/分钟）振荡20秒。取上述溶液，照不溶性微粒检查法测定（中华人民共和国药典2000年版二部附录ⅨC），应符合表1规定。
【化学性能】试验液制备取被测胶塞200cm2，放在烧杯中，加入400ml水浸没，煮沸
5min，然后每次用400ml水冲洗，共冲洗5次。再置于锥形瓶中，加水400ml，在高压灭
菌器中，在30min内升温至121℃±2℃，保持30min，于20～30分钟内冷却至室温，即
得试验液，备用，同时制备空白液。做以下试验。
澄清度与颜色取试验液10ml，依法检查（中华人民共和国药典2000年版二部附录
ⅨB），溶液应澄清；如显浑浊，输液瓶用胶塞与2号浊度标准液比较，不得更浓；抗生
素瓶用胶塞，与3号浊度标准液比较，不得更浓；如显色，依法检查（中华人民共和国药
典2000年版二部附录ⅨA）与黄绿色5号标准比色液比较，不得更深。
pH变化值取试验液和空白液各20ml，分别加入氯化钾液（1→1000）1ml，依法检查（中华人民共和国药典2000年版二部附录ⅥH），两者之差不得大于1.0。
紫外吸收度取试验液，用孔径0.45μm的滤膜过滤，以空白液为对照，照分光光度法（中华人民共和国药典2000年版二部附录ⅣA）测定，在波长220～360范围内进行扫描。220～360nm间最大吸收度，输液瓶用胶塞不得过0.1，抗生素瓶用胶塞不得过0.2。
不挥发物精密量取试验液及空白液100ml，置于已恒重的蒸发皿中，水浴蒸干，在105℃干燥至恒重，两者之差不得过4.0mg。
易氧化物精密量取试验液20ml，精密加入高锰酸钾滴定液（0.002mol/L）20ml与稀硫酸2ml，煮沸3分钟，迅速冷却。加0.1g碘化钾至试验液中，用硫代硫酸钠滴定液
（0.01mol/L）滴定至浅棕色，再加入5滴淀粉指示液后滴定至无色。另取水空白液同法操作，二者消耗滴定液之差：输液瓶用胶塞不得过3.0ml，抗生素瓶用胶塞不得过7.0ml。
重金属精密量取试验液10ml，加醋酸盐缓冲液（pH3.5）2ml，依法检查（中华人民共和国药典2000年版二部附录ⅧH第一法），含重金属不得过百万分之一。
铵离子精密量取试验液10ml，加碱性碘化汞钾试液2ml，放置15分钟；如显色，与
氯化铵溶液（取氯化铵31.5mg加无氯水适量使溶解并稀释至1000ml）2.0ml，加空白提取液8ml与碱性碘化汞钾试液2ml制成的对照液比较，不得更深（0.0002％）。
锌离子取试验液，用孔径0.45μm的滤膜过滤，精密量取滤液10ml，加2mol/L盐酸
1ml和亚铁氰化钾试液（称取4.2g亚铁氰化钾三水合物，用水溶解并稀释至100ml，摇匀，即得）3滴混合，如显色与标准锌溶液（10μg/mlZn）（临用前，称取44.0mg硫酸锌七水
化合物，用新煮沸并冷却的水溶解并稀释至1000ml，摇匀）3.0ml同法操作后比较，不得
更深（0.0003％）。
电导率在试验液制备5小时内进行下述试验：取空白液，置电导率仪上，用水冲洗测
定电极（光亮铂电极和铂黑电极）几次，再用空白液冲洗电极至少2次，测定其电导率。
其大小在20℃±1℃下应小于3.0μS/cm。然后再用试验液冲洗电极至少2次，测定试验液的电导率。如果测定不是在20±1℃下进行，则应对温度进行校正。试验液的电导率不得
过40.0μS/cm。
【生物试验】
热原照医用输液、输血、注射器具检验方法第二部分生物试验方法（GB/T14233.2-1994）测定，应符合规定。
溶血照医用输液、输血、注射器具检验方法第二部分生物试验方法（GB/T14233.2-1994）测定，应符合规定。
急性毒性试验照医用输液、输血、注射器具检验方法第二部分生物试验方法
（GB/T14233.2-1994）测定，应符合规定。
注射用溴化丁基橡胶塞包材相容性研究 李云峰 常山凯捷健生物药物研发（河北）有限公司 摘要：以河北橡一医药科技股份有限公司生产的注射用溴化丁基橡胶塞为研究对象，采用HPLC法对其中的可提取硫和抗氧剂BHT含量进行检测，并对以肝素钠注射液为提取液的胶塞进行研究。实验表明河北橡一医药科技股份有限公司生产的三个批号的胶塞通过适宜溶剂浸提，可获得可提取硫及抗氧剂BHT。在以肝素钠注射液为提取液的供试品中，无可提取硫及BHT浸出。 关键词：注射用溴化丁基橡胶塞；可提取硫；BHT；高效液相色谱法 0 引言 药品包装应适用于药品预期的临床用途[1]，相容性是其必须具备的特性之一。相容性研究是为考察药品包装材料与药品之间是否发生严重的相互作用，并导致药品有效性和稳定性发生改变，或者产生安全性风险而进行的一系列试验，包括包装材料对药品的影响，及药品对包装材料的影响[2，3]。 由于注射用溴化丁基橡胶塞直接与药液接触，注射用溴化丁基橡胶塞中在硫化过程中用到了硫，还使用了一些添加剂如抗氧剂BHT （2,6-二叔丁基对甲酚）来增强其性能，笔者通过提取试验对上述目标化合物进行了研究。 1实验部分 1.1材料与试剂 注射液用溴化丁基橡胶塞：河北橡一医药科技股份有限公司；批号：,,；肝素钠注射液（规格：5ml：5000单位)）：本公司自产，批号：140401；肝素钠注射液（规格：5ml：25000单位)）：本公司自产，批号：140402。 丙酮、2,6-二叔丁基对甲酚（BHT）、升华硫、三氯甲烷、无水乙醇。 甲醇、乙腈均为色谱纯。 1.2仪器 戴安U3000高效液相色谱仪；梅特勒FE20 型酸度计；梅特勒XS105型电子天平；西安安泰MCR-3型微波化学反应器。
精心整理 ISO15378:2006标准的中文版内容 国际标准化组织/第76技术委员会(IS0/TC76)于2003年制定了1S015378国际标准草案(Draftofinterrfationalstandard ，D1S)，标题是：《药品初包装材料ISO9001:2008应用的专用要求，包含生产质量管理规范(GMP)》。2006年，形成了借鉴ISO9001:2008质量体系的《药用包装材料质量标准ISO15378:2006》初稿。这个国际标准的制定说明了国际社会对药包材生产企业实施质量管理的重视。此处择其(一) 0.1领会GMP 采用0.2(1)理解并满足要求; (2)需要从增值的角度考虑过程; (3)获得过程业绩和有效性的结果; (4)基于客观的测量，持续改进过程。 ISO15378引用了以过程为基础的QMS 模式图，展示了有关的过程联系(可参见ISO9001:2008)。 此外，称之为“PDCA ”的(Plan 计划，D0执行，Check 检查，Action 处理)的方法可
适用于所有过程。 0.3与ISO9004的关系 ISO9001与ISO9004为一对协调一致的QMS标准，它们相对补充，但也可单独使用。 ISO9001规定了QMS要求，可供组织内部使用，也可用于认证或合同目的。在满足顾客要求方面，ISO_9001，所关注的是QMS的有效性。 与ISO9001相比，ISO9004为QMS更宽范围的目标提供了指南。除了有效性，该标准还特别关注持续改进组织的总体业绩与效率。对于最高管理者希望通过追求业 0.4 这些 )、OHSMS( (二) 1.范围 1.1 认为该项要求“适当”：初包装材料满足所规定的要求;和(或)组织实施纠正措施。 1.2应用 1S015378是一个药品初包装材料的应用标准。该标准也适用于第三方对此类产品的认证。 2.规范性引用文件 ISO9000:2008质量管理体系基础和术语 ISO9001:2008质量管理体系要求
36:5167 2许培,王勇.多囊卵巢综合征的病因学及诊断研究进展.徐州医学院学报,2009,29(2):123 3肖承.现代中医妇科治疗学.北京:人民卫生出版社,2004.135 4周夫群,杨松涛,康建颖,等.补肾法治疗多囊卵巢综合征的疗效研究.山东中医杂志,2009,28(6):377 5金维新,孙少霞,王长墉.罗勒治疗女性排卵功能障碍研究.福建中医学院学报,1986,10(2):11 6邵明霞.中西医结合治疗多囊卵巢综合征所致不孕的临床观察.四川中医,2006,24(1):90 7庄静,许良智,康德英,等.去氧孕烯炔雌醇治疗多囊卵巢综合征的系统评价.中华妇幼临床医学杂志(电子版),2009,5(1):54 8麻海英,刘复权.复方口服避孕药治疗多囊卵巢综合征.国外医学#妇幼保健分册,2005,16(3):170 9王海娜.复方醋酸环丙孕酮联合二甲双胍治疗多囊卵巢综合征疗效观察.中国妇幼保健,2009,24(18):256910ChristyNA,Franks A S,C ross L B.Sp irono l actone f or h irsuti s m i n poly-cys tic ovary s yndro m e.Ann Phar m acother,2005,39(9):1517 11迟贞旎,洪洁.多囊卵巢综合征的治疗方法.上海交通大学学报(医学版),2008,28(3):133 12章汉旺,陈丽萍,岳静.环丙孕酮与螺内酯辅助治疗多囊卵巢综合征65例.医药导报,2008,27(3):591 13王婧,张跃辉,胡敏,等.胰岛素增敏方法在多囊卵巢综合征中的应用.世界中西医结合杂志,2008,3(6):364 14O rbets ova M,Ka m en ov Z,Ko l arov G,et a l.E ffect of6-m on t h trea-t m en tw i th oral an tiandrogen al on e and i nco m b i nation w it h i n s u li n sens i t-i zers on body compositi on,hor m onal and m etabolic para m et ers i n w o m en w it h pol ycysti c ovary syndro m e(PCOS)i n order to deter m i n eherapeu tic strategy.Aku s h G i nerol(Sofii a),2006,45(7):16 15袁园.溴隐亭治疗难治性多囊卵巢综合征的观察.西昌学院学报#自然科学版,2008,22(1):99 药用丁基胶塞与药物相容性研究现状和展望* 张宇 (天津市药品检验所,天津300070) 摘要本文对药用丁基橡胶塞在使用中经常出现的问题及药用丁基橡胶塞与药物相容性研究中所采用的分析技术等进行了初步的归纳,并对药用丁基橡胶塞与药物相容性研究未来的发展方向进行展望。 关键词药用丁基橡胶塞,药物相容性研究 中图分类号:R94文献标识码:A文章编号:1006-5687(2010)01-0072-03 丁基橡胶瓶塞是医药包装材料的升级换代产品,主要用于替代传统的天然橡胶瓶塞。丁基橡胶瓶塞是一种有诸多优越性能的医药包装材料,具有比天然橡胶瓶塞更好的使用性,其气体透过率约为天然橡胶的1/20,丁基橡胶的耐热性、耐候性和耐臭氧氧化性都很突出,最高使用温度可达200e,能长时间暴露于阳光和空气中而不易损坏。丁基橡胶耐化学腐蚀性好,耐酸碱和极性溶剂。此外,丁基橡胶的电绝缘性和耐电晕性能比一般合成橡胶好;耐水性能优异,水渗透率极低;减震性能好,在-30~50e具有良好的减震性能;在玻璃化温度(-37e)时仍具有屈挠性。卤化丁基橡胶是丁基橡胶的改性产品,目的是卤代后提高了丁基橡胶的活性,使之与其他不饱和橡胶产生相容性,提高自黏性和互黏性,以及硫化交联能力,同时保持了丁基橡胶的原有特性。常用的卤化丁基橡胶塞有氯化丁基橡胶塞和溴化丁基橡胶塞两类。另外一种胶塞的分类是按照国际上对卤化丁基橡胶塞洁净度的要求分为四类[1]:需洗涤的胶塞、需漂洗的胶塞、需灭菌的胶塞、即用胶塞。目前全世界90%的药用橡胶瓶塞是由丁基橡胶为基材制造的。日本早在1965年就淘汰了天然橡胶瓶塞,美国和西欧等经济发达国家也在上世纪70年代实现了药用瓶塞的丁基化。我国于上世纪80年代开始药用丁基橡胶瓶塞的研究开发,直到1992年才批量生产,并在1995年由原国家医药管理局下达5关于淘汰部分天然橡胶抗生素瓶盖的通知6,如今已在部分药物和出口药物中使用。但是随着近来的使用观察,发现丁基胶塞质量的稳定对药品质量的稳定有着明显的影响,所以药用丁基橡胶塞与药物相容性研究也随之展开。 1药用丁基胶塞在使用过程中存在的问题 一般情况下药用丁基胶塞在使用过程中直接与药物接触,虽然丁基橡胶具有良好的气密性和化学惰性,但在使用过程中,仍然存在与药物的相互作用,甚至影响药物的物化性质和药理作用。试验表明,橡胶塞与注射液接触时,可能会出现橡胶塞吸收注射剂中的有效成分或者橡胶塞中的成分也可能被浸出至溶液中。 72天津药学T i anji n P harmacy2010年第22卷第1期*收稿日期:2009-12-16
关于氯化丁基胶塞和溴化丁基胶塞的比较 Hessen was revised in January 2021
关于氯化丁基胶塞和溴化丁基胶塞的比较 目前国际上常用的生产药用胶塞的卤化丁基橡胶主要有两种：氯化丁基橡胶和溴化丁基橡胶。欧美习惯使用溴化丁基橡胶制造药用瓶塞，亚洲早期大都以氯化丁基橡胶为主，到目前为止日本和台湾的药用丁基胶塞90%以上仍使用氯化丁基橡胶加工。 一、两种橡胶的比较： 1、不论是氯化丁基橡胶或是溴化丁基橡胶均为丁基橡胶的改性产品，统称为卤化丁基橡胶，改性的目的是改善其加工性能，扩大应用范围。 2、稳定剂含量：由于溴化丁基橡胶中的溴元素比较活泼，储存稳定性较低，易发生自硫现象，因此需要在橡胶中添加稳定剂（一般为环氧大豆油，含量为%重量份左右）；而氯化丁基橡胶中的氯元素惰性比溴元素强，储存稳定性高，一般不加稳定剂，内在纯度比溴化胶要高。 3、防老剂含量：两种橡胶相当。 4、性能：作为工业用产品，两者没有本质上的差别。 5、加工性能：溴化丁基硫化活性高，硫化体系的选择范围较广泛，一般的硫化体系都可以使用，而且硫化速度加快，工业制品由于对产品的物理性能要求较高，通常选用溴化酚醛树脂、硬脂酸和氧化锌作为硫化体系或噻唑类、秋兰姆类促进剂作为硫化体系。早期的药用胶塞生产也曾经使用上述体系，但经过使用以及后来的研究发现，上述体系均影响胶塞与药物的相容性，目前国内的溴化丁
基配方一般都是用硫磺进行硫化，效率高，成本低。而氯化丁基活性相对较低，硫化体系的选择局限性稍大，生产工艺技术要求较苛刻，难度相对较大。早期常用化酚醛树脂、硬脂酸和氧化锌作为硫化体系，其产品耐热性能好，但其产品的萃取液一般显色，从而影响药业的澄明度，目前已经不多使用。目前日本、台湾企业一般选用日本生产的硫化剂，成分保密，价格昂贵，但效果非常理想，国内企业除盛州橡塑外，没有企业可以购得并使用此硫化剂。另一种硫化剂是选用德国的，由于价格较高，工艺条件苛刻，国内只有少数厂家使用，生产胶塞效果理想。 二、两种胶塞的比较： 1、溴化丁基胶塞一般采用硫磺硫化，耐热性稍差，由于溴元素较活泼，高温灭菌时易产生类似臭鸡蛋的气味（疑为HBr或H2S气体）。同时该体系需用到一种助硫化剂，该物质对胶塞的溶血实验影响较大。 2、氯化丁基胶塞一般采用非硫硫化体系，产品耐热性好，高温灭菌时气味较小；因橡胶中不含环氧大豆油，产品与药物接触后不易产生挂壁、乳光等现象。
一、目的：制定通用纸箱的质量标准，规范公司通用纸箱的采购、检验、使用。 二、标准依据：《中华人民共和国国家标准》GB6543-86。 三、适用范围：适用于公司通用纸箱的采购、检验。 四、责任者：质保部全体人员、仓库管理员、采购员。 五、内容： 通用纸箱 B-01、B-02、B-03、B-45 【材质】本品材质为卡面纸、瓦楞纸板。 【外观】合拢摇盖，离缝重叠不得大于3mm。 箱体方正,表面没有明显的损坏和污迹,切断口表面裂损宽度不超过8mm。 箱面印刷文字、图案清晰深浅一致，位置准确，色泽鲜艳，颜色均匀。 纸箱接头钉合搭接舌边宽度35～50mm，金属钉应沿搭接部分中线钉合，箱钉应排列整齐、均匀，单排钉距不大于80mm，钉距均匀，头尾钉距底面压痕边线不超过20mm。 纸箱接头粘合搭接舌边宽度不小于30mm，粘合接缝的粘合剂涂布应均匀充分。 瓦楞纸箱的压痕线宽度，单瓦楞纸箱不大于12mm，双瓦楞纸箱不大于17mm，折
线居中，不得有破裂断线，箱壁没有多余的压痕线。 瓦楞纸箱摇盖经开、合180o往复5次，不得有裂缝。 粘合纸箱用乙酸乙烯乳液或具有同等效果的其它黏合剂。 纸箱附件纸箱附件应与纸箱配套。 规格箱子的基本尺寸符合下表要求： 允许误差±5mm、±5g
一、目的：制定塑料瓶的质量标准，规范公司塑料瓶的采购、检验、使用。 二、标准依据：《国家药品包装容器（材料）》标准、《中华人民共和国国家标准》 GB5009·60—85。 三、适用范围：适用于公司口服液药用瓶、液体消毒剂和杀虫剂用塑料瓶的采购、检验。 四、责任者：质保部全体人员、采购员、仓库管理员。 五、内容： 塑料瓶 【材质】口服液药用瓶的材质为聚对苯二甲酸乙二醇酯塑料；液体消毒剂和杀虫剂用瓶材质为聚丙烯塑料。 【外观】表面应清洁、光滑、无破损。 无污迹、卫生、洁净。 瓶盖应清洁、无破损、硬度好，与塑料瓶结合良好，气密性好。 规格尺寸：允许误差±2mm、±0.5g 口服液药用瓶应按下述方法进行微生物限度检测。 【微生物限度】按照微生物限度检查法检测，将口服液药用瓶用50ml0.9%灭菌氯化钠液冲洗内壁,作为供试液。取适宜的连续的2-3个稀释级的供试液1：10、1：100、1：1000的稀释液各1ml，置直径约90mm的平皿中，再注入约45℃的培养基约15ml，混匀，待凝固后，倒置培养，每稀释级作2个平皿。
药用丁基胶塞质量标准[指南] 药用丁基胶塞质量标准 药用氯化丁基橡胶塞标准(试行) YBB 00042002 本标准适用于直接与注射剂接触的氯化丁基橡胶塞。 【外观】取本品数个，目视检测，表面色泽应均匀，不得有污点、杂质、气泡、裂纹、缺胶、粗糙、胶丝、胶屑、海绵状、毛边;不得有除边造成的残缺或锯齿现象;不得有模具造成的明显痕迹。 【鉴别】(1)称取本品5,20g，置于干燥的试管中，将长约4毫米的钠片一片置于固定并倾斜的试管中，使其恰好位于试样之上，用火焰的尖端加热试管，将钠融化在试样上，继续加热2分钟，使呈深红色，冷却后加入乙醇，将过剩的钠醇化，加水约10ml溶解，过滤，滤液备用。 A:取滤液1.5ml置于试管中，加硝酸酸化，煮沸1,2分钟，加入硝酸银1滴，应产生白色沉淀。 B:取滤液0.2ml，置于微量试管中，加氯仿1滴，加稀硫酸1滴，加薪配置的氨水1滴(或3,H2O2溶液2,3滴)，经振荡混匀后，静止5分钟，氯仿层应不显色。 (2)红外光谱取本品约3g切成3mm×3mm小块置索氏抽提器中用丙酮或适宜的溶剂回流浸提8小时，取残渣80?烘干，取0.1,0.2g置于裂解管的底部，然后用试管夹水平的将裂解管移到酒精灯上加热，当出现裂解产物冷凝在裂解管冷端时，再继续加热至裂解基本完全但没碳化为止，取少许裂解物滴在溴化钾片上，在80?烘干，照分光光度法(《中华人民共和国药典》2000年版二部?C)测定，应与对照图谱基本一致。
【穿刺落屑】输液瓶用胶塞:取10只被测胶塞和10只已知穿落屑数的胶塞分别装在与其相配的输液瓶上，每只瓶中注入半瓶水。加上铝盖,用手动封盖机封口,打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时,胶塞保持直立,握持金属穿刺器(见图1)垂直向胶塞标记区域内穿刺，晃动数秒后拨出穿刺器。每次穿刺前用丙酮或甲基—异丁基酮擦拭穿刺器。 穿刺器不得有损坏，并保持锋利(如穿器损坏，须换用新的)。直至所有胶塞胶被穿刺一次。取下被测胶塞，将瓶中水全部通过快速滤纸过滤，确保瓶中不残留落屑。在一般条件下，眼与滤纸距离为25cm，用肉眼观察快速滤纸上的穿刺落屑数。对已知穿刺落屑数的胶 塞同法操作。被测胶塞落屑总数不得过20粒(注:如果已知穿刺落屑数胶塞的结果与先前测得的结果具有一致性，则应判被测胶塞测得的结果有效。反之，则无效)。 抗生素瓶用胶塞:胶塞预处理:取适量胶塞加二倍胶塞总表面积(Acm2)的水 (2Aml)。煮沸5min，用水冲洗5次，将胶塞放入三角烧瓶中，加2Aml水，用铝箔或一只硅硼酸盐烧杯将烧杯瓶口盖住，放入高压蒸汽消毒器中加热，在30分钟内升温至121??2?，保持30分钟，于20,30分钟内冷却至室温，取出，在60?条件下烘60min，贮存于密封的玻璃容器中备用。 选择50只与被测胶塞相配的注射剂瓶，每只瓶中注入半瓶水。将被测胶塞装在25只瓶上，将25只已知穿刺落屑数的胶塞装在另25只瓶上，胶塞均预处理过。加上铝盖，用手动封盖机封口，打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时，胶塞保持直立，将注射器充水并除去注射针头(外径0.8mm)上的水,垂直向胶塞标记区域内穿刺，再重复三次，最后一次拔出针头前，将1ml水注入瓶内。每次穿刺前用丙酮或甲基—异丁基酮擦拭注射针。
丁基胶塞的特点、问题及使用注意事项 丁基胶塞气密性好、耐热性好、耐酸碱性好、内在洁净度高，很快取代了天然橡胶生产药用瓶塞。日本1957年开始生产丁基药用瓶塞，到1965年就实现了药用瓶塞丁基化，欧美各经济发达国家也均于20世纪70年代初实行了药用橡胶瓶塞丁基化。如今，世界上90％的医药包装用橡胶瓶塞是以丁基橡胶为基材生产的。 1．丁基胶塞的特性和优点丁基橡胶是由异丁烯和少量异戊二烯(<3％)在超低温(一95℃)条件下聚合而成的合成橡胶，其特有的化学稳定性、优良的密封性保证了药品质量，提高了用药安全性，还减少了天然胶塞生产所需的烫蜡工序、垫加绦纶膜工序。丁基胶塞在产品标准、生产水平、使用性能、产品质量等方面大大优于天然胶塞。卤化丁基橡胶是在丁基橡胶分子结构中引入了活泼的卤素原子，同时保存了异戊二烯双键，使其不仅具备丁基橡胶的优良性能，还减少了抗氧剂的污染，提高了纯度，加快了硫化速度，更可实现无硫硫化、无锌硫化，大大地减少了有害物质对药物的污染和副作用。卤化丁基橡胶可分为氯化丁基橡胶和溴化丁基橡胶两类。溴化丁基胶与氯化丁基胶两者主要的不同在于溴化丁基胶中的c—Br键活性比氯化丁基胶中的C—Cl键活性大，这就决定了溴化丁基胶具有硫化速率较快、硫化效率较高、硫化程度高、硫化剂用量少、可实现无硫无锌硫化等特点，从而赋予了溴化丁基橡胶瓶塞更加良好的物理性能和化学性能，使其具有更低的吸湿性，同时因其化学性能指标可控制在一个更好的范围内，如锌离子≤23 I 2006．10．0o005％(Y BB标准≤0．0003％)，不挥发物每lOOm1．晨取液≤1．Omg(YBB 标准为4．Omg)，pH值变化小等，进而有力保证了与氨基酸、脂肪乳、血液制品等大输液产品的相容性，在冷冻干燥制品中应用也较好。附表1对几种用于瓶塞橡胶材料的特点进行了比较介绍。与天然橡胶比，丁基橡胶主要有以下几个优点： 1．1生物安全性好瓶塞所封装的药品要进入人体内，因此，药用瓶塞应无热原、无异常毒性、无溶血反应等，这样才能保证用药的安全性。天然橡胶有部分生物蛋白质残留在胶中，蛋白质既是活性过敏性物质，也易出现霉菌滋生，对生物体产生危害。人工加速生霉试验结果表明，在相同试验条件下，天然橡胶只培养7天就会出现极为严重的生霉现象，而丁基橡胶培养21天也未见霉菌滋生。此外，天然橡胶需要硫化，在硫化过程中主要采用硫磺、噻唑类促进剂、秋兰姆类促进剂作为硫化助剂，这些配合剂有可能使皮肤过敏，造成器官畸形或致癌；硫化时生成的亚硝胺是一种致癌危险物；天然橡胶中的烟片橡胶由于采用了烟熏工艺，含有3，4一苯并芘等致癌物也容易致癌。氧化锌也是天然橡胶的必需活性剂，氧化锌对天然橡胶瓶塞的“洁净度”有影响，特别是对pH值变化较大的药液封装更为不利，大输液剂封装中，经酸碱处理的瓶塞其小白点明显增多即起因于此；并且氧化锌对某些药物有敏感性和配伍禁忌问题。丁基橡胶可以实现不用硫磺、促进剂硫化，也可不用氧化锌，使瓶塞无硫无锌。高品质瓶塞采用的是卤化丁基橡胶，以多元胺为硫化剂，其生物安全性更好。 1．2气密性和吸水性优经瓶塞封装后的药物，在贮存过程中气体和水蒸汽的渗入极为有害，它是造成药物发霉变质的重要原因。丁基橡胶的气透系数是天然橡胶的1／20，有较天然橡胶更优异的气密性。此外，瓶塞用橡胶及其配合剂在生产及加工过程中，不可避免地会残留一些杂质，如天然橡胶的亲水性蛋白质、树脂等，因此不可避免地造成吸水。丁基橡胶由于分子结构的特点，结构紧密，且自身的亲水杂质少，吸水性低，通常仅为天然橡胶的1／4-1／3。
丁基胶塞检验操作规程 1.目的：建立丁基胶塞检验操作规程，便于检验人员的规范操作。 2.范围：适用于丁基胶塞的检测。 3.责任：质检科包装材料检验员对实施本规程负责。 4.程序： 收到仓库请验单，根据进厂批数和数量，每批取样√n +1件，随机抽样。 4.1外观 取本品100只，以目力检测，应符合下列规定。 4.1.1内外表面不应有污点、杂质； 4.1.2内外表面不应有气泡、裂纹； 4.1.3内外表面不应有缺胶、粗糙； 4.1.4内外表面不应有胶丝、胶屑、海绵状、毛边； 4.1.5不应有除边造成的残缺或锯齿现象； 4.1.6不应有模具造成的明显痕迹； 4.1.7表面的色泽应均匀。 4.2规格与尺寸 取本品10只，主要尺寸应符合图1-1和表1-1的规定。 表1-1 单位：mm 4.3鉴别* 4.3.1取本品适量剪成小颗粒，称取2.0g，置于30ml坩锅中，加碳酸氢钠2.0g均匀覆盖试样，置电炉上，缓缓加热至炭化，放冷，置高温炉300℃加热至完全灰化，取出，放冷，加水10ml使溶解，过滤，取滤液1.5ml，置于试管中，加硝酸酸化，加入硝酸银试液1滴，应产生白色或淡黄色沉淀。 4.3.2除另有规定外，照包装材料红外分光谱测定法(YBB00262004)第四法测定，应与对照谱图基本一致(由供应商提供检验报告单)。
4.4穿刺落屑 4.4.1取20个注射剂瓶(≥50ml)，每个瓶内加1/2公称容量水。取本品10个和10个已知穿刺落屑的胶塞分别装在注射剂瓶上，盖上铝盖或铝塑组合盖，封盖口，放入高压蒸汽消毒器中，在121℃±2℃下保持30min，取出，冷却至室温，分两排放置，第一排为被测胶塞，第二排为已知胶塞。 4.4.2用丙酮擦拭金属穿刺器，然后将其浸在蒸馏水中，使用前，检查穿刺器的锋利度，穿刺器应保持其原始锋利度未遭破坏。手持穿刺器，垂直穿刺第一排第一个被测胶塞上的标记部位，刺入后，晃动注射剂瓶数秒后拔出穿刺器。接着按上述步骤穿刺第二排第一个已知穿刺落屑数胶塞。以此类推，按先被测胶塞再已知穿刺落屑数胶塞的顺序，胶体垂直穿刺胶塞上的标记部位，直至所有胶塞被穿刺一次。 4.4.3将第一排注射剂瓶中水全部通过一张滤纸过滤，确保瓶中不残留落屑。在人眼距离滤纸25厘米的位置，用肉眼观察滤纸上的落屑数(相当于50μm以上微粒)。必要时，可通过显微镜进一步证实落屑大小和数量。 4.4.4对已知穿刺落屑数的胶塞同法计数。 4.4.5分别记录两排注射剂瓶的可见落屑总数(即每10针的落屑总数)。若已知穿刺落屑数胶塞的结果与先前已知的结果具有一致性，则应判被测胶塞测得的结果有效。反之，则无效。在穿刺过程中，若有两个以上(含两个)胶塞在穿刺过程中被推入瓶中，则判该项不合格；若10个被测胶塞中有一个被推入瓶中，则需另取10个胶塞重新试验，不得有胶塞被推入瓶中。落屑数不得过20粒。 4.5穿刺力 在穿刺落屑（4.4）检测中，被测胶塞平均穿刺力不得超过75N；且每个胶塞的穿刺力均不得超过80N。 4.6密封性与穿刺器保护性 取本品10个，置高压蒸汽灭菌器中（不浸水），121±2℃，保持30分钟，冷却至室温，另取10个与之配套的玻璃注射液瓶加水至标示容量，用上述胶塞，塞紧，再加上与之配套铝盖，压盖。用16#不锈钢金属穿刺器，向胶塞穿刺部位垂直穿刺，穿刺器刺穿胶塞，倒挂瓶，穿刺器悬挂0.5Kg重物，穿刺器应保持4小时不拔出，且瓶塞穿刺部位应无泄漏。
医用热塑性溴化丁基橡胶市场前景分析 山东道恩高分子材料股份有限公司 田洪池?张世甲?孙显茹?刘?蕾?赵?磊?刘晓平 随着人们对药品包装材料、药品贮存、使用安全、稳定性影响的重视程度提高，国家监管加强，医药用胶塞原材料从早期的天然橡胶为主到2000年之后逐步替换为卤化丁基橡胶。因丁基胶塞优异的弹性、密封性能，稳定的化学性质，特别是卤化丁基橡胶硫化剂用量少、制品密封性优，以及溶血、热源、急性毒性等生物指标符合医药用要求，2005年1月，国家食品药品监督管理局的国食药监注[2005]13号文件对全面淘汰普通天然胶塞工作做出调整，注射用青霉素（钠盐、钾盐）及基础输液2005年6月30日之前为过渡期，其余大容量注射剂延缓至2005年12月31日完成药用胶塞“丁基化”替换工作。 2012年1月，医药包装材料首次进入《医药工业“十二五”发展规划》，并成为医药工业转型升级中的重点发展领域；国家发改委2013年2月发布的《产业结构调整指导目录（2011 年本）》（修正），新型药用包装材料及其技术开发和生产被列入医药产业中鼓励发展的子行业，特别提到医药包装行业中的可降解材料，超洁净材料，具有避光、高阻隔性、高透过性的功能性材料，新型给药方式的包装。 在以上政策导向以及胶塞行业的技术和市场背景下，经过多年开发和应用性研究，山东道恩高分子材料股份有限公司利用具有完全自主知识产权、获得国家技术发明奖二等奖的“完全预分散—动态硫化制备热塑性硫化橡胶的成套工业化技术”，推出医用热塑性溴化丁基橡胶(TPIIR)。 一、热塑性溴化丁基橡胶 热塑性溴化丁基橡胶为大量溴化丁基橡胶和少量聚丙烯，通过动态硫化反应技术制备，可热塑性加工且具有热固性溴化丁基橡胶的使用性能，具有优异弹性、密封性，可回收循环，材料组成简单洁净、无硫，不添加防老剂和稳定剂，提高了弹性体材料在医药包装应用中的安全性，可直接注塑成型胶塞、组合盖、输液袋（瓶）的垫片等，生产过程更加清洁、工艺简单、大幅降低能耗、有效降低制品成本。 热塑性溴化丁基橡胶通过橡塑共混、动态全硫化制备。基于“完全预分散—动态硫化制备热塑性硫化橡胶的工业化技术”，在混炼机械的高速剪切应力作用下，共混体系发生相反转，被硫化的橡胶以微米级的颗粒分散在作为连续相聚丙烯中，形成相态结构为“海—岛”结构的热塑性
ISO 15378: 2006 标准的中文版内容 国际标准化组织 /第76技术委员会 (IS0/TC76) 于2003年制定了 1S0 15378国际标准草案 (Draft of interrfational standard ，D1S)，标题是：《药品初包装材料 ISO 9001:2008 应用的专用要求，包含生产质量管理规范(GMP) 》。2006 年，形成了借鉴 ISO 9001:2008 质量体系的《药用包装材料质量标准 ISO 15378 : 2006 》初稿。这个国际标准的制定说明了国际社会对药包材生产企业实施质量管理的重视。此处择其要简介其主要内容 (略去的有些内容可参见 ISO 9001: 2008 标准) ( 一 ) 引言 引言部分包括 :总则;过程方法;与 ISO 9004 的关系;与其他管理体系的相容性。 0.1 总则 本标准把 GMP原理和 QMS质量管理体系规定的要求应用于药品的初包装材料。由于初包装材料与药品直接接触，组织 (企业) 对初包装材料的生产和质量控制中的领会 GMI'原理对于患者使用药品时的安全性是非常重要的。药用包装材料应用 GMP应能确保这些材料满足制药工业的需求。 采用 QMS应当是组织的一项战略性决策。一个组织 QMS的设计和实施受各种需求、具体目标、所提供的产品、所采用的过程以及该组织的规模和结构的影响。 . ISO 15378 的主要目的是规定协商的初包装材料的要求。它包括一些初包装材料的专用要求，这些要求出自药品生产、控制等生产质量管理规范。 0.2 过程方法 本标准鼓励在建立、实施 QMS以及改进其有效性时采用过程方法，通过满足顾客要求，增强顾客满意。 过程方法在 QMS中应用时，强调以下方面的重要性： (1)理解并满足要求 ;
关于氯化丁基胶塞和溴化丁基胶塞的比较 目前国际上常用的生产药用胶塞的卤化丁基橡胶主要有两种：氯化丁基橡胶和溴化丁基橡胶。欧美习惯使用溴化丁基橡胶制造药用瓶塞，亚洲早期大都以氯化丁基橡胶为主，到目前为止日本和台湾的药用丁基胶塞90%以上仍使用氯化丁基橡胶加工。 一、两种橡胶的比较： 1、不论是氯化丁基橡胶或是溴化丁基橡胶均为丁基橡胶的改性产品，统称为卤化丁基橡胶，改性的目的是改善其加工性能，扩大应用范围。 2、稳定剂含量：由于溴化丁基橡胶中的溴元素比较活泼，储存稳定性较低，易发生自硫现象，因此需要在橡胶中添加稳定剂（一般为环氧大豆油，含量为1.3%重量份左右）；而氯化丁基橡胶中的氯元素惰性比溴元素强，储存稳定性高，一般不加稳定剂，内在纯度比溴化胶要高。 3、防老剂含量：两种橡胶相当。 4、性能：作为工业用产品，两者没有本质上的差别。 5、加工性能：溴化丁基硫化活性高，硫化体系的选择范围较广泛，一般的硫化体系都可以使用，而且硫化速度加快，工业制品由于对产品的物理性能要求较高，通常选用溴化酚醛树脂、硬脂酸和氧化锌作为硫化体系或噻唑类、秋兰姆类促进剂作为硫化体系。早期的药用胶塞生产也曾经使用上述体系，但经过使用以及后来的研究发现，上述体系均影响胶塞与药物的相容性，目前国内的溴化丁基配方一般
都是用硫磺进行硫化，效率高，成本低。而氯化丁基活性相对较低，硫化体系的选择局限性稍大，生产工艺技术要求较苛刻，难度相对较大。早期常用化酚醛树脂、硬脂酸和氧化锌作为硫化体系，其产品耐热性能好，但其产品的萃取液一般显色，从而影响药业的澄明度，目前已经不多使用。目前日本、台湾企业一般选用日本生产的硫化剂，成分保密，价格昂贵，但效果非常理想，国内企业除盛州橡塑外，没有企业可以购得并使用此硫化剂。另一种硫化剂是选用德国的，由于价格较高，工艺条件苛刻，国内只有少数厂家使用，生产胶塞效果理想。 二、两种胶塞的比较： 1、溴化丁基胶塞一般采用硫磺硫化，耐热性稍差，由于溴元素较活泼，高温灭菌时易产生类似臭鸡蛋的气味（疑为HBr或H2S气体）。同时该体系需用到一种助硫化剂，该物质对胶塞的溶血实验影响较大。 2、氯化丁基胶塞一般采用非硫硫化体系，产品耐热性好，高温灭菌时气味较小；因橡胶中不含环氧大豆油，产品与药物接触后不易产生挂壁、乳光等现象。
应用 溴化丁基橡胶因具有耐热、耐臭氧、耐腐蚀、低气透、耐屈挠和容易与其他橡胶并用形成共交联结构等优良特性，广泛应用于各种橡胶制品，如轮胎、胶带、胶管、密封制品、减振制品、药用瓶塞、球胆、防腐衬里和胶质制品等。 一、轮胎 溴化丁基橡胶的主要应用领域在轮胎的气密层，其次是黑、白胎侧、内胎和胎面改性等。 （一）气密层 气密层是现代轮胎制品的一种重要部件，其重要功能有两种：一是作为空气阻挡层，阻挡并减少轮胎内的空气向胎外扩散，保持轮胎有适当的内压；二是作为轮胎内湿气阻挡层阻0挡并减少轮胎的湿气向轮胎各层间扩散。溴化丁基橡胶的极低透气性和透湿性，使其能同时令轮胎获得较高的气压和较低的胎体内压。 充气轮胎中应保持适当压力，这可称为充气压（ＩＰＲ），气压不足和充气不足，会严重损害轮胎的使用性能，如滚动阻力增高，随之耗油增加和排气增加等，轮胎耐久性降低，操作性能和行驶性能亦相应下降。 无内胎轮胎实际上是一种压力容器，其内壁即胎体由可透气的多层部件组成。充气后，在胎腔与大气之间存在压力差，从而在胎体各部件之间形成压力梯度，并形成轮胎胎体内压。这种内压通常在胎侧帘布层可以测到，此称为胎体内压（ＩＣＰ）。内压高，则会有损于轮胎各项性能，内压低，则对轮胎有益。其关键是气密层用橡胶材料的气透性能。 作为气密层，除气透性外，还必须具有良好的耐热性、耐臭氧性、耐屈挠疲劳性，以及胶料的自黏性和硫化粘接性等。因此，溴化丁基橡胶气密层的配合必须考虑多种性能的平衡及各种配合组分（包括溴化丁基橡胶品种在内）对诸多性能的影响。 １ 橡胶品种 橡胶品种对气密层性能有重要影响，新品种的开发，能进一步提高其性能。 目前，常用品种有：ＥｘｘｏｎＭｏｂｉｌ公司的ＢＩＩＲ２２２２、ＢＩＩＲ２２５５、星型接枝溴化丁基橡胶６２２２和６２５５，以及低分子量的ＭＤＢ２２００；Ｐｏｌｙｓａｒ公司的ＢＩＩＲ２０３０和ＢＩＩＲＸ２。 气密层对溴化丁基橡胶的要求是多方面的。除优良的使用性能外，还必须具有良好的工艺性能，特别是焦烧安全性，硫化特性和黏度参数之间的平衡。 一般来说，轮胎在硫化过程中要求较高的生胶强度和一般的胶料流动性时，宜采用高门尼黏度品种，如溴化丁基橡胶２２５５、６２５５和Ｘ２等。低门尼黏度品种则有利于加工成型，橡胶生热低，胶料焦烧安全期长，压延后收缩小，应力松弛快。主要品种有溴化丁基橡胶Ｐｏｌｙｓａｒ公司的２０３０、ＥｘｘｏｎＭｏｂｉｌ公司的２２２２和６２２２等。溴化丁基橡胶ＭＤＢ２２００门尼黏度更低，操作性能好，气透性更低。 溴化丁基橡胶ＭＤＢ２２００和２２２２与ＢＩＩＲ２２５５相比，前者松弛速度明显较快，而后者硫化胶拉伸强度较高。增塑剂含量低的ＢＩＩＲ２２２２和ＭＤＢ２２００的透气率较低。各种溴化丁基橡胶与通用橡胶的粘接力均较好。 （二）胎侧 子午胎的胎侧是在大变形、高屈挠、易生热等苛刻条件下工作的，其硫化胶特别要求耐屈挠龟裂、耐动态臭氧、耐天候老化和低生热。此外，还要求色泽保持性好（不喷霜、不褪色），与邻近部位通用胶组件有良好的粘接强度，以及耐腐性和耐擦伤性等。其中，耐龟裂和耐臭氧尤为重要。 以往采用通用橡胶制作胎侧，需借助大量防老剂，但效果不太理想，且易污染。采用卤化丁基橡胶则能较好地满足胎侧的上述要求。
注射剂产品直接接触药品的包装材料和容器的选择考虑 发布日期20081031 栏目化药药物评价>>化药质量控制 作者审评三部霍秀敏 直接接触药品的包装材料和容器是药品不可分割的一部分，它伴随药品生产、流通及使用的全过程。由于包装材料、容器的组成、药品所选择的原辅料及生产工艺的不同，药品包装材料和容器中有的组份可能会被所接触的药品溶出、或与药品发生互相作用、或被药品长期浸泡腐蚀脱片而直接影响药品的质量；而且，有些对药品质量及人体的影响具有隐患性（即通过对药品质量及人体的常规检验不能及时发现的问题）。例如，安瓿、输液瓶(袋)，如果不是针对不同药品采用不同的处方和生产工艺进行选择，常常会有药品包装材料和容器中的组份被溶出及玻璃脱片现象，这些影响在一般的常规药检时不能被发现；再例如，天然橡胶塞中溶出的异性蛋白对人体可能是致热源，溶出的吡啶类化合物是致癌、致畸、致突变的肯定因素，而细微的玻璃脱片是堵塞血管形成血栓或肺肉芽肿隐患等等。从另一个方面讲，由于药品的种类多且有效活性基团复杂，不同药品与直接接触药品的包装材料和容器之间的相互影响也不同，所以，一种包装材料和容器适用于所有的药品，或者一种药品可以采用任何可获得的包装材料和容器都是存在巨大的质量和安全性隐患的。药品是一种特殊的商品，特别是注射剂产品，其质量和由包装材料和容器引起的安全性隐患要高于口服剂型，所以对注射剂产品的直接接触药品的包装材料和容器的选择，不仅要考虑包装材料和容器是否能满足药品本身应能达到的无菌保证水平的要求，同时更要关注直接接触药品的包装材料和容器与药品之间的相互作用。 1 我国药包材生产企业的现状与管理要求 我国药包材生产企业和药包材产品相对落后。虽然，现有药包材生产企业约1000家，生产
药用丁基胶塞质量标准 药用氯化丁基橡胶塞标准（试行）YBB 00042002 本标准适用于直接与注射剂接触的氯化丁基橡胶塞。 【外观】取本品数个，目视检测，表面色泽应均匀，不得有污点、杂质、气泡、裂纹、 缺胶、粗糙、胶丝、胶屑、海绵状、毛边；不得有除边造成的残缺或锯齿现象；不得有模具造成的明显痕迹。 【鉴别】（1）称取本品5～20g，置于干燥的试管中，将长约4毫米的钠片一片置于固定并倾斜的试管中，使其恰好位于试样之上，用火焰的尖端加热试管，将钠融化在试样上，继续加热2分钟，使呈深红色，冷却后加入乙醇，将过剩的钠醇化，加水约10ml溶解， 过滤，滤液备用。 A：取滤液1.5ml置于试管中，加硝酸酸化，煮沸1～2分钟，加入硝酸银1滴，应产生白色沉淀。 B：取滤液0.2ml，置于微量试管中，加氯仿1滴，加稀硫酸1滴，加薪配置的氨水1滴（或3％H2O2溶液2～3滴），经振荡混匀后，静止5分钟，氯仿层应不显色。 （2）红外光谱取本品约3g切成3mm×3mm小块置索氏抽提器中用丙酮或适宜的溶剂 回流浸提8小时，取残渣80℃烘干，取0.1～0.2g置于裂解管的底部，然后用试管夹水平的将裂解管移到酒精灯上加热，当出现裂解产物冷凝在裂解管冷端时，再继续加热至裂解基本完全但没碳化为止，取少许裂解物滴在溴化钾片上，在80℃烘干，照分光光度法（《中华人民共和国药典》2000年版二部ⅣC）测定，应与对照图谱基本一致。 【穿刺落屑】输液瓶用胶塞：取10只被测胶塞和10只已知穿落屑数的胶塞分别装在与其相配的输液瓶上，每只瓶中注入半瓶水。加上铝盖,用手动封盖机封口,打开铝盖穿刺部位。按先被测胶塞再已知穿刺落屑数胶塞的顺序交替穿刺胶塞。穿刺时,胶塞保持直立,握 持金属穿刺器（见图1）垂直向胶塞标记区域内穿刺，晃动数秒后拨出穿刺器。每次穿刺 前用丙酮或甲基—异丁基酮擦拭穿刺器。 穿刺器不得有损坏，并保持锋利（如穿器损坏，须换用新的）。直至所有胶塞胶被穿刺一次。取下被测胶塞，将瓶中水全部通过快速滤纸过滤，确保瓶中不残留落屑。在一般条件下，眼与滤纸距离为25cm，用肉眼观察快速滤纸上的穿刺落屑数。对已知穿刺落屑 数的胶塞同法操作。被测胶塞落屑总数不得过20粒（注：如果已知穿刺落屑数胶塞的结 果与先前测得的结果具有一致性，则应判被测胶塞测得的结果有效。反之，则无效）。
Rubber Stopper
Rubber Stopper I Elastomers
Elastomer(Rubber) I Butyl rubber(IIR, copolymer of isobutylene with isoprene) ?Butyl rubbers are produced via a cationic polymerization in a methyl chloride diluent at temperatures less than ‐90C ?Chemical inertness ?Impermeability to gases ?Resistance to heat and oxidation ?Weatherability(Aging Stability)
Elastomer(Rubber) II Halobutyl rubber(Bromobutyl(BIIR), Chlorobutyl(CIIR)) Most Abundant Halobutyl Isomer Minor Halobutyl Isomers ?The majority of the isoprenyl units are in the trans‐configuration ?Faster cure rate than BR and cocured more readily with other elastomers ?Bromobutyl rubber –Faster cure rate than CIIR (Greater reactivity of the C‐Br bond than C‐Cl)–Higher crosslink density per mole of halogen in the polymer –Cure systems are more effective with bromobutyl (Peroxide, Zinc free cure systems based on sulfur or sulfur donors) –Disadvantage is shorter scorch times compared to chlorobutyl
ISO 15378: 2006标准的中文版容 国际标准化组织/第76技术委员会(IS0/TC76)于2003年制定了1S0 15378国际标准草案(Draft of interrfational standard，D1S)，标题是：《药品初包装材料ISO 9001:2008应用的专用要求，包含生产质量管理规(GMP) 》。2006年，形成了借鉴ISO 9001:2008质量体系的《药用包装材料质量标准ISO 15378 : 2006》初稿。这个国际标准的制定说明了国际社会对药包材生产企业实施质量管理的重视。此处择其要简介其主要容(略去的有些容可参见ISO 9001: 2008标准) (一)引言 引言部分包括:总则;过程方法;与ISO 9004的关系;与其他管理体系的相容性。 0.1总则 本标准把GMP原理和QMS质量管理体系规定的要求应用于药品的初包装材料。由于初包装材料与药品直接接触，组织(企业)对初包装材料的生产和质量控制中的领会GMI'原理对于患者使用药品时的安全性是非常重要的。药用包装材料应用GMP应能确保这些材料满足制药工业的需求。 采用QMS应当是组织的一项战略性决策。一个组织QMS的设计和实施受各种需求、具体目标、所提供的产品、所采用的过程以及该组织的规模和结构的影响。. ISO 15378的主要目的是规定协商的初包装材料的要求。它包括一些初包装材料的专用要求，这些要求出自药品生产、控制等生产质量管理规。 0.2过程方法 本标准鼓励在建立、实施QMS以及改进其有效性时采用过程方法，通过满足顾客要求，增强顾客满意。 过程方法在QMS中应用时，强调以下方面的重要性： (1)理解并满足要求;
药用包装材料质量标准 I S O中文 Last updated at 10:00 am on 25th December 2020
ISO 15378: 2006标准的中文版内容 国际标准化组织/第76技术委员会(IS0/TC76)于2003年制定了1S0 15378国际标准草案(Draft of interrfational standard，D1S)，标题是：《药品初包装材料ISO 9001:2008应用的专用要求，包含生产质量管理规范(GMP) 》。2006年，形成了借鉴ISO 9001:2008质量体系的《药用包装材料质量标准ISO 15378 : 2006》初稿。这个国际标准的制定说明了国际社会对药包材生产企业实施质量管理的重视。此处择其要简介其主要内容(略去的有些内容可参见ISO 9001: 2008标准) (一)引言 引言部分包括:总则;过程方法;与ISO 9004的关系;与其他管理体系的相容性。 总则 本标准把GMP原理和QMS质量管理体系规定的要求应用于药品的初包装材料。由于初包装材料与药品直接接触，组织(企业)对初包装材料的生产和质量控制中的领会GMI'原理对于患者使用药品时的安全性是非常重要的。药用包装材料应用GMP应能确保这些材料满足制药工业的需求。 采用QMS应当是组织的一项战略性决策。一个组织QMS的设计和实施受各种需求、具体目标、所提供的产品、所采用的过程以及该组织的规模和结构的影响。. ISO 15378的主要目的是规定协商的初包装材料的要求。它包括一些初包装材料的专用要求，这些要求出自药品生产、控制等生产质量管理规范。 过程方法 本标准鼓励在建立、实施QMS以及改进其有效性时采用过程方法，通过满足顾客要求，增强顾客满意。 过程方法在QMS中应用时，强调以下方面的重要性： (1)理解并满足要求; (2)需要从增值的角度考虑过程;
