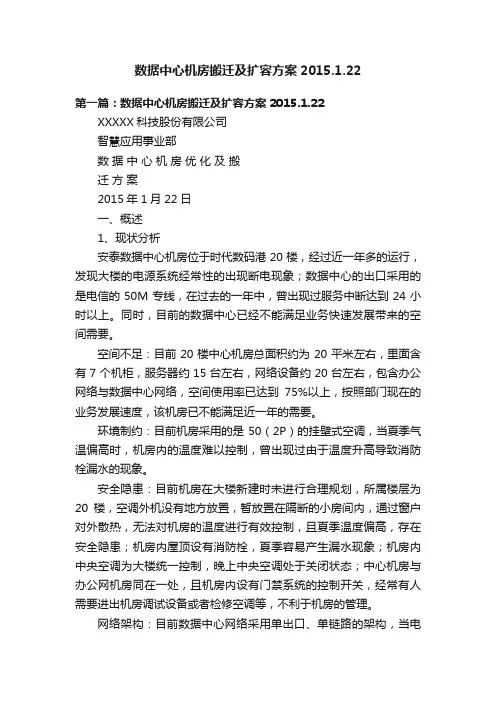

XXXXX科技股份有限公司
智慧应用事业部
数
据
中
心
机
房
优
化
及
搬
迁
方
案
2015年1月22日
一、概述
1、现状分析
安泰数据中心机房位于时代数码港20楼，经过近一年多的运行，发现大楼的电源系统经常性的出现断电现象；数据中心的出口采用的是电信的50M专线，在过去的一年中，曾出现过服务中断达到24小时以上。同时，目前的数据中心已经不能满足业务快速发展带来的空间需要。
空间不足：目前20楼中心机房总面积约为20平M左右，里面含有7个机柜，服务器约15台左右，网络设备约20台左右，包含办公网络与数据中心网络，空间使用率已达到75%以上，按照部门现在的业务发展速度，该机房已不能满足近一年的需要。
环境制约：目前机房采用的是50（2P）的挂壁式空调，当夏季气温偏高时，机房内的温度难以控制，曾出现过由于温度升高导致消防栓漏水的现象。
安全隐患：目前机房在大楼新建时未进行合理规划，所属楼层为20楼，空调外机没有地方放置，暂放置在隔断的小房间内，通过窗户对外散热，无法对机房的温度进行有效控制，且夏季温度偏高，存在安全隐患；机房内屋顶设有消防栓，夏季容易产生漏水现象；机房内中央空调为大楼统一控制，晚上中央空调处于关闭状态；中心机房与办公网机房同在一处，且机房内设有门禁系统的控制开关，经常有人需要进出机房调试设备或者检修空调等，不利于机房的管理。
网络架构：目前数据中心网络采用单出口、单链路的架构，当电
信的出口故障时，数据中心对外提供的服务将无法继续；在网络架构中，所有的链路全部为单链路（服务器与网络设备之间、网络设备与网络设备之间、出口与运营商之间），如果单链路中的某一个点出现问题，将导致服务终端。在现有的网络架构中，未考虑到网络安全因素，易出现网络入侵等事件。
备用电源：目前机房采用10KVA的UPS电源，其上不但接有数据中心的设备，而且接有办公网络的设备，当UPS供电时，负载已达到100%，已不能满足后期业务发展的需要。
在此背景下，我部门提出了对数据中心进行优化及搬迁的方案，以解决当前所面临的各种问题，从而确保数据中心满足部门未来三年的业务发展需要。
2、建设内容
根据总体规划，现将机电产业园光伏厂房中原设计为仓库的位置规划为中心机房，该房间总面积约50平M左右，位于三楼，全部用于放置数据中心的相关设备。本次规划中涉及到以下几个方面：（1）机房整体的装修；
（2）强电系统与备用电源UPS的部署；
（3）弱电及硬件架构规划与部署；
（4）网络架构与网络安全规划；
（5）机房监控与门禁系统部署；
（6）机房空调部署；
机房规划示意图如下：
机房规划示意图
3、规划原则
（1）前瞻性及灵活性
本机房的规划及配套电源设计应立足于业务系统长远的发展需求，统一规划、统一布局，为系统的进一步扩容预留充足的配套资源。（2）高可靠性
配套电源及机房空调设备的持续高可用性是保障系统高效、稳定运行必不可缺的前提条件。网络架构的冗余性是保障业务7x24小时不间断的基础。
（3）安全性
机房的物理安全以及网络安全是机房建设中必不可少的因素。物理安全，是指防火、防盗、防水、防小动物入侵等；网络安全，是指防病毒、防入侵、防漏洞等。
（4）管理方便性
机房的通过远程视频监控、环境监测报警以及本地化值班处理问题的模式，可以使得在数码港以及在现场的管理人员实现有效的信息互动，便于机房日常管理。
二、建设方案
1、机房整体的装修
在机房的整体装修中，采用HDG.600无边静电地板进行铺设，距离地面高度为20~25cm左右，吊顶采用硫酸钙板进行吊顶，照明使用九盏新亚格 600*600规格的栅灯。照明系统分为机房正常照明与机房事故照明，正常照明系统接入市电，事故照明接入UPS。
2、强电系统与备用电源UPS的部署
2.1强电系统部署
根据规划，每个机柜下面需要配备两个16A输出的电源面板，一个为市电电源，一个为UPS电源。所有开关均带漏电保护，并加装浪涌防雷器。UPS主机为三进三出， UPS的接入线取自动力柜的三相市电，由于已有一台10KVA的UPS，故将原10KVA的UPS分配给含网络机柜在内的三个机柜和监控、门禁、机房事故照明。剩下的机柜全部由20KVA的UPS进行平均分配。若设备后期UPS负载已超过额定值，
可根据实际情况增加相应功率的电池组。
强电接入一共设计两个配电柜，一个为市电的动力柜，一个为UPS 配电柜，机房内所有的电源都需配备独立的控制开关，以便在故障检修或者其他原因引起的事故时能够进行有效的控制。机房的强电主干线上需配备独立的三相四线多功能电表，记录机房的电量消耗情况。
机房接地系统，通过导线将电路中的某一点或者某一金属壳体连接在一起，形成电气通路，使危及人身或者设备的电流易于流到大地。从而保障机房工作人员以及机房设备的安全。
强电设计图如下：
图1.强电动力柜
图2.UPS电力柜1
图3.UPS电力柜2
2.2备用电源UPS部署
原数据中心已有一台10KVA的UPS，由于设备的增加，该UPS已不能再负载其他的新增设备。故本次规划中，新增了一台20KVA的
UPS。按照设计，每个机柜中的最大负载为4KW，即按照8台设备，
每台设备500W计算，但实际的负载基本应该维持在3KW以内。根据UPS设计原理，配置的负载应该在实际的负载上乘以系数1.5，且考虑到暂时使用不了太大的UPS，故本次选用了20KVA的UPS，若后期需要扩容，再进行增加即可，这样确保了资源被充分利用。
按照要求，主机采用工频机（三进三出），UPS的负载为20KVA，延时时间为4小时左右。一共需要64节蓄电池以及两个电池组机柜，每个机柜中能够安装32块蓄电池。另外，由于考虑到楼板的承重有限，为安全考虑，准备将UPS电池组柜的资金拿来定做UPS电池架，使楼板的承重面积达到最大。
3、弱电及硬件架构规划与部署
3.1弱电规划
机房内的所有弱电线路全部采用地下铺设方式，由主机柜到各服务器机柜，本次规划中一共有12台机柜，故需在主机柜上规划12个24口配线架，各服务器机柜上分别规划一个24口配线架。后期因业务扩展而新增的设备，可以直接通过配线架连接到现有的网络中。3.2硬件架构规划
由于考虑到后期的业务发展，本次的硬件架构中新增了六个图腾的机柜，原数据中心已有6个机柜，加上本次新增的8个，一共为14个机柜。这14个机柜分为两排摆放，每排六个。每个机柜上配备一个“ 8位 16A输入 10A输出”的PDU与一个“IEC14接口 8位 16A 输入 10A输出”的PDU。每个机柜最大容量为8台，最大负载不得超过4KW。所有的设备通过配线架与主机柜进行连接。
4、网络架构与网络安全规划
4.1设计思路
网络安全：通过在出口和内网服务器接入位置部署防火墙，保障三到四层的安全。在网络中间部署T200-S设备，通过深入到7层的分析与检测，实时阻断网络流量中隐藏的病毒、蠕虫、木马、间谍软件、网页篡改等攻击和恶意行为，实现对网络应用、网络基础设施和网络性能的全面保护。在服务器上部署专业的杀毒软件，保证内网的安全性。
业务逻辑隔离：针对不同的业务，划分为不同的VLAN，这样就为用户到服务器提供了一种端到端业务传输通道，把不同用户、不同应用的数据横向隔离开来，保证数据传输的私密性和安全性，确保用户群组获得正确的资源和网络流量的安全隔离；
严格的远控管理：为保证数据中心能够被授权的用户访问，全网采用VPN方式进行远程管理，替换掉原数据中心中的teamview管理方式，且用户需要经过严格的授权，不同权限级别的人员所能够访问的服务器是不一样的。
全网冗余链路：为保证数据中心7x24的运行，所有链路均采用冗余设计，防止单点故障而导致的业务中断现象。
4.2详细设计
1）增加高性能出口安全设备，从而提高出口的安全性、可靠性和出口带宽。在提供传统防火墙、VPN功能基础上，同时提供病毒防护、漏洞攻击防护、P2P/IM应用层流量控制和用户行为审计等安全功能；
2）更改核心交换机为千兆三层交换机，提供强有力的转发性能；
3）更改接入交换机为千兆二层交换机，保证服务器上行带宽及转
发率；
4）增加2台高性能应用控制网关，提供全面的应用识别能力，进行精细化的流量管理，及完善的安全审计；
5）保证各个业务系统的逻辑隔离，保证IP地址的全局唯一性，避免IP地址冲突影响正常的网络访问。
6）增加一台存储型备份服务器，对主要服务器进行增量备份，确保数据的可恢复性。
7）增加一条联通20M出口链路作为备用链路，当电信出口故障时，业务流量能够通过联通出口进行转发。同时，双出口也为后期可能需要的负载均衡设备预留了空间。
8）每台服务器均安装服务器版杀毒软件，确保内网各服务器的安全性。
网络拓扑：
以一台S5500-HI系列交换机作为核心交换机。H3C S5500-HI系列交换机是H3C公司最新开发的增强型IPv6强三层万兆以太网交换机产品，具备先进的硬件处理能力和丰富的业务特性。支持最多6个万兆接口，实现业界1U设备最高的端口密度以及灵活的端口扩展能力；支持IPv4/IPv6硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6时代；除此以外，其出色的安全性、可靠性、PoE供电能力和多业务支持能力使其成为大型企业网络和园区网的汇聚、中小企业网核心、以及城域网边缘设备的第一选择。
以S5120-52C-HI前兆交换机作为接入交换机。H3C S5120-HI系列交换机是H3C公司自主开发的新一代千兆以太网交换机。具备先进的硬件处理能力、丰富的业务特性以及灵活的端口扩展能力，支持
H3C特有的IRF2（第二代智能弹性架构）功能，给用户带来一个简单的、高性能的、高可靠的网络，适合数据中心服务器群接入和企业网千兆接入。S5120-HI硬件支持双可插拔电源，支持绿色节能模式，支持EEE节能特性；支持BIMS管理及带外管理口，可满足大型数据中心对交换机高可靠性、易管理性、绿色节能等严格要求。
新增一台F1000-C-G与现网出口防火墙联动，增加出口可靠性；F1000-C-G是H3C公司面向大中型企业用户开发的新一代专业防火墙设备。支持外部攻击防范、内网安全、流量监控、邮件过滤、网页过滤、应用层过滤等功能，能够有效的保证网络的安全；采用ASPF （Application Specific Packet Filter）应用状态检测技术，可对连接状态过程和异常命令进行检测；提供多种智能分析和管理手段，支持邮件告警，支持多种日志，提供网络管理监控，协助网络管理员完成网络的安全管理；支持多种VPN业务，如L2TP VPN、GRE VPN 、IPSec VPN、SSL VPN等，可以构建多种形式的VPN；提供基本的路由
能力，支持RIP/OSPF/BGP/路由策略及策略路由。
新增一台F100-C-G与现网服务器防火墙联动，增加服务器上行链路可靠性，F100-C-G是H3C公司推出的新一代防火墙产品，能够满足中小企业不断变化的网络环境和日益丰富网络应用的需要。SecPath F100-C-G继承H3C一贯的高性能、高可靠硬件平台，能够为用户提供线速、稳定的应用体验。SecPath F100-C-G不但可以提供传统的基础安全功能，如状态检测、NAT、VPN、链路负载均衡等；同时通过统一的软件平台和处理引擎，SecPath F100-C-G有效整合防火墙、入侵防御、应用层流量识别与控制、防病毒功能，为用户提供一体化的应用安全防护。该设备将数据库服务器等重要的服务器进行了隔离，外网无法直接探测到改隔离区域的服务器。
新增两台台T200-S用来防攻击和防病毒；H3C SecPath T200-S IPS（Intrusion Prevention System）集成入侵防御与检测、病毒过滤、带宽管理和URL过滤等功能，是业界综合防护技术最领先的入侵防御/检测系统。通过深入到7层的分析与检测，实时阻断网络流量中隐藏的病毒、蠕虫、木马、间谍软件、网页篡改等攻击和恶意行为，实现对网络应用、网络基础设施和网络性能的全面保护。SecPath
T200-S IPS适用于企业用户、行业用户的互联网出口和广域网边界。
为数据中心的所有服务器安装杀毒软件，杀毒软件采用趋势科技的防病毒套装网络版，80%以上的攻击与病毒感染均来自于内部，所以内部服务器的安全防范也极为重要。
网络中所有链路均采用冗余设计，服务器采用双网卡桥接模式，当某一链路故障时，另一链路能够正常使用。两台核心交换以及两台接入交换之间采用IRF2弹性构架技术，在逻辑上将两台设备虚拟化为一台，一方面便于管理，另一方面为接入设备提供了备用的冗余链
路；所有网络设备之间级联均采用以太通道的方式连接，不仅提高了数据转发率，而且可以防范由于单点故障引起的业务中断。出口采用双出口链路，使用电信的50M专线为主线，联通的20M专线为备用链路，一旦电信的链路中断时，业务流量能够迅速转移到联通的出口，保证对外提供7x24不间断服务。整体网络架构体现了冗余链路的概念，同时更体现了架构的灵活性，可以说这是一种弹性的构架。当后期由于业务量增加而导致的设备增加或者设备更新，我们可以不用改变原有的网络架构，直接在该架构上进行增加设备即可。链路的冗余，可以使业务在不中断的前提下进行设备的更新或者维修。
5、机房监控与门禁系统部署
机房监控分为机房视频监控与机房环境监测。机房视频监控采用四路半球彩色摄像机，分别对两排机柜进行交替监控，其中一个监控正对机房入口，对进出机房进出人员记录。视频监控硬盘录像机采用1T 硬盘，可持续录像达7天以上。机房环境监测使用原机房内的环境监测设备，所监测的范围包括水浸、电流电压、UPS、温湿度等，并且具有报警功能。机房内安装水感线（覆盖整个机房）、烟感报警器、温湿度感应器等传感器，确保机房内的环境安全。机房环境监测箱安装在机房门外，确保出现故障时值班人员第一时间进行处理，同时也便于值班人员的巡视。
机房门采用2100*1200的防火防盗门，配备门禁系统。门禁系统接入UPS电源，以防由于断电引起的机房门无法关闭现场。机房内需配备二氧化碳灭火器，放置于方便取用的位置，确保发生明火现象时能第一时间进行处理。
6、机房空调部署
机房空调采用格力50（2P）柜机一台，以及原机房挂壁空调。柜机空调需具有加电自启的功能，以防机房断电后空调关闭导致的温度升高。空调的放置位置需避免阳光的照射，避免因为阳光照射引起的空调老化。空调外机放置在三楼墙外侧，使用脚架进固定。
三、材料清单
请参见附页。
以上是智慧应用事业部数据中心机房优化及搬迁方案。
妥否？请领导批示。
IDC机房工程设计方案 1、机房工程设计概述 数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计及施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。 由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。 本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。本方案书根据国家标准及行业标准设计和施工。 1.1 设计原则 吉通上海公司数据中心机房是吉通上海公司的基础设施，数据中心的设计必须满足当前各项需求应用，又面向未来快速增长的发
展需求，因此必须是高质量的、高安全可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则： 实用性和先进性： 采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。 安全可靠性： 为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控及安全保密等技术措施提高电脑机房的安全可靠性。 灵活性及可扩展性： 吉通上海公司一个快速发展的信息产业公司，所以其数据中心机房必须具有良好的灵活性及可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。
数据中心机房搬迁方案 随着信息系统规模的扩大，数据中心机房无论从面积、配套基础设施等各个方面都逐渐不能满足需求。针对这种情况，大多数供电局选择重建机房。如何将服务器、存储、网络等设备迁移到新机房，则是一个较为棘手的问题。 通过分析，发现机房搬迁存在两个难点：一是搬迁风险大，许多设备早已过保修期且比较陈旧，因此设备安全性和数据安全性的保障显得尤为重要。二是对用户有较大的影响，机房迁移对业务工作的开展影响较大，甚至是整个单位的业务中断，导致严重后果。因此，搬迁前要做好大量的准备工作，制定周密的搬迁计划，提供相应的预防措施、补救措施，最大程度保证数据和应用系统的安全。 1.搬迁方案 为了使搬迁对应用系统的影响降至最小，可采用在线搬迁的方式，即建立平滑的网络过渡环境，以数据存储为核心，保障网络和应用系统的稳定性、连续性，最大程度缩短系统运行的中断时间。搬迁方案包括以下几个方面：设备搬迁方案，主要内容为搬迁设备统计、搬迁配套工具、搬迁日程和人员安排、搬迁后设备位置平面图。 网络割接方案，包括网络割接流程以及割接前后网络拓扑变化。 系统及数据备份方案，包括备份方式以及时间。 应急方案，包括硬件故障、操作系统故障、数据库及应用系统故障、存储设备及数据故障应急方案。 在方案中，首先要确定需搬迁设备清单，并对设备进行分类;其次按照系统划分设备，安排合理的搬迁次序。核心系统可在周末或者工作日的晚上搬迁，非核心系统可在工作日搬迁。对于双机运行的设备可先对备用系统搬迁、调试、正
常运行后，再将主机搬迁至新机房。 2.搬迁步骤 搬迁前制定通知，把搬迁过程的停机安排统一发布，然后提供一个热线电话和信息部联系，负责协调各个专业的搬迁事宜。 信息发布：信息部门提前进行信息发布，告知具体搬迁时间计划。 网络互连：确定新数据中心机房和旧机房的光纤线路连通. 检查机房环境条件和可用性：检查新机房空调、供电、消防、综合布线等设备正常运行的条件具备，同时进行网络联通性测试，保证网络的可用性。 应用管理员检查确认应用是否正常运行，主机管理员检查确认主机是否正常运行。 数据备份：搬迁前，做好该系统的相关备份。 确认搬迁工具到位。 确认关键业务系统相关厂家提供热线支持或现场支持。 应用管理员退出应用，主机管理员停运主机，再由各搬迁组进行主机的拆卸、清洁、搬迁、上架及网络/KVM接入等工作，设备搬迁过程中应做好设备的防碰撞、防灰尘、防水等，同时必须严格按照设备布局图、设备背面接线图完成设备的上架、接线等工作。 主机管理员通电启动设备，并进行主机测试，应用管理员负责应用测试。 设备正常运行后，各搬迁组及时更新设备及连接线的标识。 建议人员变迁和系统搬迁分期进行。即人员在新大楼办公，系统在旧大楼，
数据中心机房工程 各系统工程专业建设的重要性 第1章装修、装饰部分 1.1吊顶工程 吊顶是机房中重要的组成部分。吊顶上部安装着强电、弱电线槽和管线，同时 安装着消防灭火的气体管路及新风系统风管等。在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头等。考虑机房吊顶必须防尘、防火、吸音性 能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装。一般选 择金属吊顶板材。 为保证吊顶上部防火、洁净无尘，需在结构真顶下面、微孔吊顶上方及墙侧面涂刷防火涂料2-3遍。吊顶吊杆均用胀栓固定于结构真顶上，吊杆表面均刷涂防锈漆。 1.2地板工程 在各类计算机机房的组建中，活动地板是个很重要的结构件之一，可使机房地 板下组建成一个地下空间。在活动地板上可安装各类计算机等设备，而在地板下的 空间则可用来敷设联结各设备的电源、网络互联管线、集成监控信号线管等设施。同时可作为精密空调的送风静压风库。通过地板上设置的送风口，利用静压复得法，把冷却空气送至计算机设备，保障计算机的安全运行。 活动地板因其具有可拆性，所以对网络的建设、设备的检修及更换都很方便。所有连接电缆都从地板下进入设备，便于设备的布局调整，同时减少了因设备扩充
或更新而带来的建筑设施的改造。 第2章电力供应系统 2.1本机房动力配电系统 计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率均有具体的分级要求。 在设计中，对计算机主机设备供电选用A级标准。 机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。设计中考虑采用UPS不间断电源，最大限度满足机房计算机设备对供电电源质量的要求。 机房地板下桥架的走向尽量沿着空调送风的方向，以减小对空调送风的阻力。地板下由于设备电缆数量多且较集中，采用镀锌金属线槽保护敷设，末端穿金属软管。为防止机房内可能漏水，导致电线电缆被浸泡，地板下所有金属线槽均通过支架离地>10mm安装。电缆末端穿金属软管，既起到屏蔽作用，也可防止鼠咬。所有金属管、金属线槽和金属软管均可靠接地。金属管与金属管之间、金属线槽与金属线槽之间以及金属管与金属线槽之间均通过跨接地线连接。在金属线槽通过不同防火区时，采用防火堵料封闭，以减少火灾蔓延。 2.2防雷接地系统 防雷子系统 现代化机房中有大量微电子设备。这些高精密的电子计算机设备富含大量的CMOS半导体集成模块，耐过电压电流能力极低，无法保证在特定的空间内遭受雷
【关键字】方案、建议、情况、方法、环节、条件、动力、前提、空间、领域、效益、质量、增长、监控、监测、运行、基层、地方、问题、系统、机制、有效、务必、深入、充分、现代、合理、良好、健康、快速、持续、配合、执行、保持、统一、发展、建设、建立、提出、了解、措施、特点、位置、关键、安全、稳定、网络、理想、地位、基础、需要、权威、环境、工程、项目、负担、能力、需求、方式、作用、办法、标准、结构、水平、主体、最大限度 XXXXXX公司数据机房 建设方案 2011年9月15日星期四
设计原则及需求分析 数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。 由于计算机机房的环境必须满足计算机等各种微机电子设备 和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。 本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。本方案书根据国家标准及行业标准设计和施工。 1.1.设计原则 数据中心机房是XXXXX公司的基础设施，数据中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则： 实用性和先进性：
数据中心搬迁项目管理 第1章对服务商要求 鉴于本项目的复杂性，要求乙方公司具备足够的数据中心搬迁能力及资质。要求乙方必须应用成熟的项目管理方法论，安排具备足够资质，并具备丰富项目管理经验和数据中心搬迁工作经验的项目管理人员负责本项目的管理工作。乙方应该充分论述其将运用在本项目上的项目管理方法，及如何结合本项目实际情况进行科学有效的项目管理工作。 乙方需要为本项目提供项目整体管理服务，包括但不限于以下内容： ●指派专门的经验丰富的项目经理采用成熟科学、经实际检验的搬迁项目 管理方法管理本项目； ●项目管理体系设计：乙方项目经理负责制定并向甲方建议适合本项目的 项目管理体系，并协助项目组建立和运行该项目管理体系； ●总体项目管理计划：乙方项目经理负责制定总体项目管理计划，并与甲 方讨论并最终确定切实可行的项目管理计划； ●项目执行管理、跟踪和检查：乙方项目经理负责根据项目管理计划与甲 方项目管理人员一起进行项目执行管理工作，对项目执行情况进行跟踪 和检查； ●管理项目沟通和协调：乙方项目经理负责协助甲方项目管理人员计划和 建立本项目沟通体系，并协助甲方项目管理人员进行项目管理协调工作； ●项目风险管理：乙方项目经理负责对项目风险进行管理，协助甲方项目 管理人员进行风险分析和风险应对，并在项目执行过程中监控和跟踪项 目风险的发展状况； ●搬迁工作总体指挥和协调：乙方项目经理需根据最终确定的搬迁详细设 计方案和搬迁日详细计划，协助甲方搬迁指挥人员完成搬迁的总体指挥 和协调工作；
1.1服务商资质要求 为保障甲方数据中心搬迁项目的实施质量，要求乙方公司具备足够的数据中心搬迁能力和资质： 1)在中华人民共和国境内注册的、在法律和财务上独立、能够独立承担民 事责任的企业或公司; 2)注册资本在人民币1000万元(含本数)以上; 3)在最近两年内承接过同规模的数据中心搬迁项目 4)具备IT基础设施运维团队； 5)具备提供备机备件的能力，满足项目对备机备件的要求，要求备品备件 放置在甲方新数据中心存放。 乙方仅能够针对物流运输方面邀请服务合作伙伴参与，乙方不得将本项目其他任何部分转让给其他单位或个人。邀请服务合作伙伴需遵循有关法律、法规等的规定，并需事先与甲方协商，取得甲方批准，具体规定如下： 1)服务合作伙伴必须具备IT设备运输相应的资质条件。乙方将其中部分项 目交付服务合作伙伴实施，不应解除合同约定的乙方的任何责任和义务； 2)乙方有义务依据甲方的要求向甲方提供服务合作伙伴的一切资料； 1.2搬迁项目管理方法要求 乙方必须在本项目中采用成熟科学、经实际检验的搬迁项目管理方法。乙方应系统阐述其将采用的方法论，不能仅就其搬迁项目管理方法论本身阐述，应同时就如何结合本项目的实际灵活运用其方法论加以阐述。 1.3项目人员及组织要求 乙方应该在对本项目具体工作内容充分理解和切合实际的项目干系人分析基础上对于项目整体人员需求提出估计和建议，并对项目组织架构提出合理化建议。
XXXXXX公司数据机房建设方案 2011年9月15日星期四
设计原则及需求分析 数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。 由于计算机机房的环境必须满足计算机等各种微机电子设备 和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。 本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。本方案书根据国家标准及行业标准设计和施工。
1.1.设计原则 数据中心机房是XXXXX公司的基础设施，数据中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则： 实用性和先进性： 采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。 安全可靠性： 为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等
各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。 灵活性与可扩展性： XXXXX公司一个快速发展的产业公司，所以其数据中心机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。 标准化： 在数据中心机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。 工程的可分期性： 在该IDC项目设计中，数据中心机房的工程和设备都为模块化结构，相当于将该工程分期实施，而各期工程可以无缝结合，不造成重复施工和浪费 经济性/投资保护：
网络机房搬迁工程实施计划及搬迁方案 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
网络机房实施计划及搬迁方案 北京怀教网络技术服务有限公司 2013年1月
目录
前言网络机房项目总体说明 我公司非常荣幸参与怀柔区教育城域网网络机房的搬迁项目。我们愿尽所能，根据实际情况和要求，对机房实施计划作更详细的规划安排，以及对搬迁方案作更细化的分解阐述。 1. 工程概述 怀柔区教育城域网原网络数据中心机房位于怀柔区电教馆一层，主要承担了怀柔区教育城域网网络数据中心的功能，目前以安置服务器系统、存储系统和网络设备系统等设备为主。部署了①IBM和曙光服务器、存储阵列、服务器及服务器机柜一批，②网络交换设备、安全接入设备等及网络机柜一批，③机房内安置机房空调机1台，④UPS主机1台，另有若干服务器设备存放在机房。 2. 机房现状 目前机房存在的主要问题是场地较小，空间布置不合理，可扩展性差，机房内热量分布不均匀，存在严重的安全隐患，同时机房内线缆混乱，维护较为困难。为适应怀柔区教育城域网信息化建设的要求，提高投资效率，考虑在现有的基础上，新建一个中心机房，为今后扩容、维护等提供更好的物理环境。 新机房计划布置在怀柔区教委3楼，机房工程的设计与建设应遵循技术先进、布局合理、经济适用、安全可靠、质量优良、节约能耗等原则。 3. 实施内容 （1）机房装修工程； （2）机房配电系统； （3）机房精密空调与新风系统； （4）UPS系统； （5）防雷接地及静电释放系统； （6）安防系统； （7）综合布线系统； （8）专业机柜系统；
数据中心机房建设工程 初步设计 方 案 书 2014-10
方案设计依据和标准 1、供电参数 电压变动范围220V±5%；频率变化范围50HZ±0.2；波形失真率≤±5%。 2、机房环境要求 开机时： 温度夏季23℃±2℃冬季20℃±2℃变化率<5℃/h 不得凝露； 湿度 45%---65%。 停机时： 温度 5℃---35℃变化率<5℃/h 不得凝露； 湿度 40%---70%；磁场干扰环境场强≤800A/M。 3、照明度要求 普通照明：机房区照度应不小于500LUX，机房应无眩光； 应急事故照明：照度应为普通照明照度1/10； 应急疏散照明：照度应不小于5LUX 4、防火要求 机房装修材料应采用阻燃和非燃材料，且应能防潮、吸音、不起尘、抗静电。防火区四周应采用具有防火性能的材料，主要区域在吊顶内、静电地板下、吊顶与静电地板之间采用自动消防报警灭火系统。 5、地线系统 交流工作接地、安全工作接地、直流工作接地电阻≤1Ω； 防雷接地电阻≤1Ω。 6、机房工程设计和施工依据的国家标准及行业标准 1、《计算站场地技术条件》GB2887-2000 2、《计算站场地安全要求》GB9361-88 3、《电子信息系统机房设计规范》GB50174-2008 4、《计算机机房用活动地板技术条件》GB6650—86 5、《电子计算机机房设计规范》GB50174-93 6、《电子计算机机房工程施工及验收规范》ST/T30003-93 7、《民用建筑设计规范》JFJ/T16/92 8、《建筑内部装修设计防火规范》GB50222-95 9、《通风与空调工程施工及验收规范》GB50243-2002 10、《供配电系统设计规范》GB50052-95 11、《民用建筑照明设计规范》GBJ133-90 12、《建筑物防雷设计规范》GB50057-94 13、《低压配电设计规范》（GB50054-95）
XX数据中心机房搬迁技术方案
1.1 机房搬迁 (3) 1.1.1 机房搬迁概述 (3) 1.1.2 搬迁要求及规范 (9) 1.1.3 搬迁总体规划 (16) 1.1.4 搬迁实施方案 (21) 1.1.5 搬迁应急方案 (40) 1.1.6 搬迁工期保证措施 (44) 1.1.7 搬迁清单 (46)

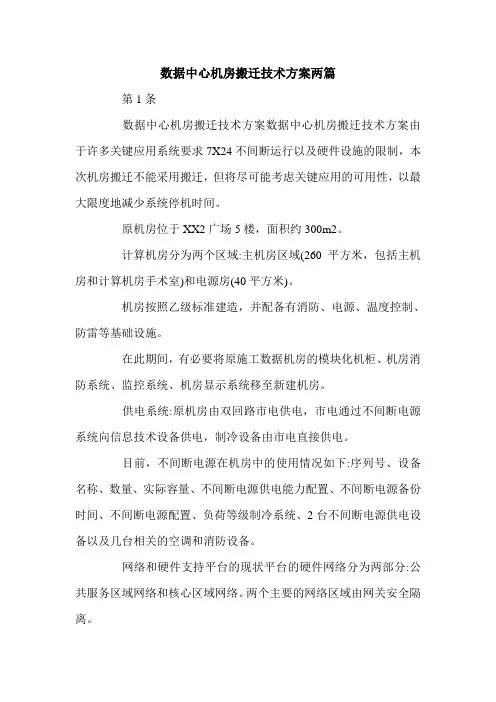

1.1机房搬迁 1.1.1机房搬迁概述 1.1.1.1项目概述 XX市XX监管平台系统数据中心机房设在XX市XX大道广场A座5楼。此次搬迁将XX市XX大道2#广场A座5楼搬迁到XX市大厦大楼11楼。
