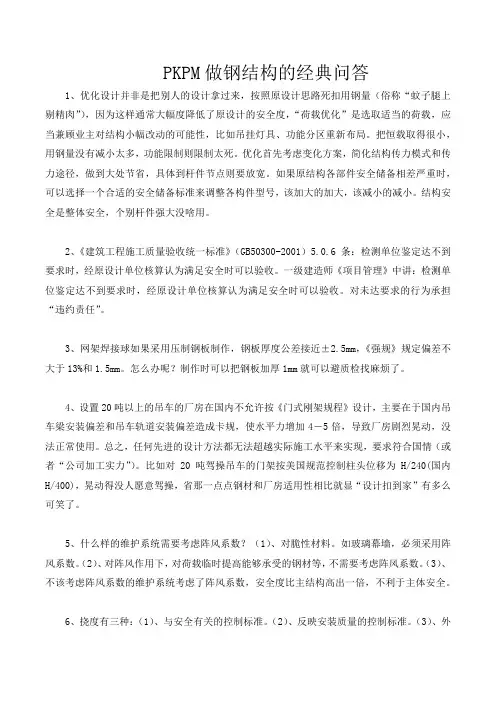

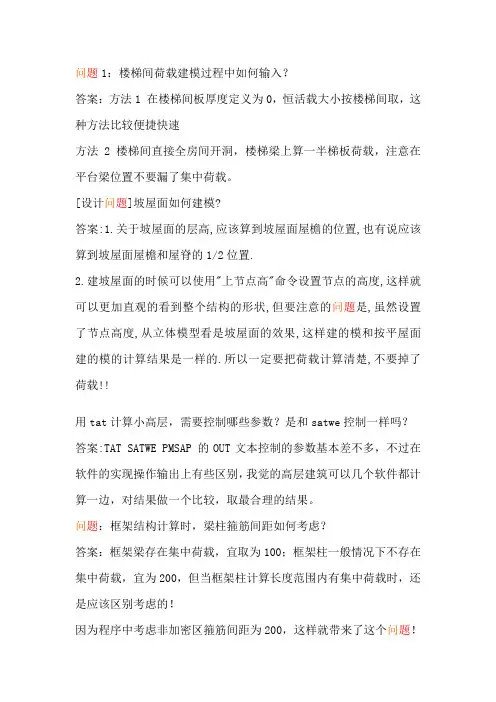

问题1:楼梯间荷载建模过程中如何输入?
答案:方法1 在楼梯间板厚度定义为0,恒活载大小按楼梯间取,这种方法比较便捷快速
方法2 楼梯间直接全房间开洞,楼梯梁上算一半梯板荷载,注意在平台梁位置不要漏了集中荷载。
[设计问题]坡屋面如何建模?
答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.
2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!!
用tat计算小高层,需要控制哪些参数?是和satwe控制一样吗?答案:TAT SATWE PMSAP 的OUT文本控制的参数基本差不多,不过在软件的实现操作输出上有些区别,我觉的高层建筑可以几个软件都计算一边,对结果做一个比较,取最合理的结果。
问题:框架结构计算时,梁柱箍筋间距如何考虑?
答案:框架梁存在集中荷载,宜取为100;框架柱一般情况下不存在集中荷载,宜为200,但当框架柱计算长度范围内有集中荷载时,还是应该区别考虑的!
因为程序中考虑非加密区箍筋间距为200,这样就带来了这个问题!
但是取100和200所计算出的非加密区箍筋面积应该这样采用。
问题:独立基础变阶要演算抗剪,配筋按照抗弯计算,但是配筋有没有最小配筋率的问题??
答案:我觉得既然是抗弯构建,应该满足最小配筋率的问题,否则配筋没有意思(我自己认为的答案,资料上没有找到,请高手点拨)
问题3:长宽比大于2小于3的板宜按双向板计算,请问怎么计算,查表没有系数,我是说的手算,高手赐教,我等待回答
问题4: 如何确定柱截面,梁截面和楼板厚度
回答: 梁截面估算:梁高与跨度的关系主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽主梁
200,250,300…… 次梁200…… 跨度较小的厨房和厕所可以取到120,150……
楼板厚度估算:单向板:短边的1/35 双向板:短边的1/40 悬臂板:悬臂长的
1/10 同时要遵守混凝土规范10.1.1中对板的最小厚度规定
一般的估柱截面的方法: A=(受荷面积*层数*12~15)/(fc*轴压比)轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值 A--------柱的截面面积
用tat计算小高层,需要控制哪些参数?是和satwe控制一样吗?
求答案中...
(1)、TAT--它是一个空间杆件程序,对柱、墙、梁都是采用杆件模型来模拟的,特殊的就是剪力墙是采用薄壁柱原理来计算的,在它的单
元刚度矩阵中多了一个翘曲自由度θ’,相应的力矩多了双力矩。因此,在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的
洞口、节点做合理的简化,有点让实际工程来适应我们的计算程序的味道。作这种简化都是因为分析手段的局限所制。当然,在作结构方案时,对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。它的楼盖是作为平面内无限刚、平面外刚度为零的假设。在新版的TAT程序中,允许增设弹性节点,这种弹性节点允许在楼层平面内有相对位移,且能承担相应的水平力。增加了这种弹性节点来加大TAT程序的适用范围,使得TAT程序可以计算空旷、错层结构。 (2)、SATWE--空间组合结构有限元程序,与TAT 的区别在于墙和楼板的模型不同。SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。采用墙元模型,在我们的工程建摸中,就不需要象TAT程序那样做那么多的简化,只需要按实际情况输入即可。对于楼盖,SATWE 程序采用多种模式来模拟。有刚性楼板和弹性楼板两种。SATWE程序主要是在这两个方面与TAT程序不同。
问:PMCAD中若修改标准层平面布置(如增、删杆件)会影响已输入的荷载吗?
答:不会,在A菜单修改完存盘退出后,应执行一遍1,2菜单内容,并且进行“输入次梁楼板”菜单应选第二项进入。再进行3菜单看各杆件荷载值和分布,除一些因修改打断(长度有变化)的杆件上的荷载自动给删除外,其它杆件上的荷载均被保留。
问:结构上多塔、错层的含义是什么?如果多塔楼之间层高不同能认为是错层吗?
答:结构设计上多塔、错层与日常习惯认为是有区别的,错层一般指结构中的竖向受力构件在某一层(或几层)没有与该层平面构件相连系而跨跃该层(或几层)延伸至上层,则认为有错层,多塔是指几栋建筑物或者底部几层,或者顶部几层(可能中部几层)平面构件(包括楼板)连在一起,其它各层结构自成体系,称为多塔楼结构。多塔楼之间层高不同的楼层只要不是连接部分的楼层,其本身是各自独立受力的,不能认为是错层。
问:有时更版后PMCAD与基础或TAT无法接力运行是什么原因?答:由于PMCAD 系列CAD软件数据共享有一定格式,软件更版一些模块作了功能的修改和补充,软件模块之间数据传递格式可能有所改变或补充,因此更版时必须将有关联的模块都进行更新,这样才能保证整体软件的数据互相连接,达到一体化运行(具体请在更版时向CAD 工程部有关技术人员咨询)。另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的,软件的接力运行是不稳定的,并且会由于数据格式上的问题造成运算结果的错误。
问:在基础软件中如何获得上部结构传给基础荷载的标准值?
答:在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1;
在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1;ZJ的“上部荷载”中的组合信息窗口,把恒、活荷载分项系数改为1;
BOX“荷载输入”菜单中的“荷载分项,组合,组合值系数”将恒、活分项系数改为1,即可。
问:我采用EF算基础与手算结果比较不一致,是什么原因?答:EF与手算结果
是不一致的,一是EF软件采用计算模型是以文克尔假定弹性地基梁计算,而手算一般用倒梁法模型;二是软件可以对底面积重复利用进行修正,而一般手算是不考虑的;三是对基梁上剪力墙考虑其约束作用影响;四是EF可考虑上部结构整体刚度对基础的影响;五是配筋计算考虑支座(柱)宽度影响,实际配筋值为距柱边B/3处(B为柱宽),同时折减弯距不大于最大弯距30%。
问:TAT与其它同类软件相比,其优势在什么方面?
答:TAT与其它同类软件都是采用三维空间杆系模型,然而TAT非常重视其深
度开发。作为PKPM系列中的一个重要分析模块,共享整个软件包的数据库和集成化
优势,TAT对多塔,错层等分析功能早已走向成熟,其活荷载不利布置已广泛用于多层复杂体形的内力分析,引入弹性节点功能,运用于空旷结构分析(如构筑物、塔架、体育场馆等)。另外,TAT具有对钢结构、钢砼混合结构的计算以及异形砼柱计算功能都深受广大设计工程师的欢迎。
问:在输入一个框架结构时,电梯井为砖墙或砼墙板围成,我该怎么输入?
答:应明确结构形式,框架结构不应将墙输入,只能将其简化为梁柱体系,但不要遗漏荷载。
