LABVIEW中的事件结构杂谈
刚开始接触事件结构时觉得它很好用，所以很喜欢用，但也引起了一些问题，就是前面板很容易就被挂起来了，就是所前面板没有响应了，很郁闷。之后就不敢用了，很多可以用事件结构的地方都只用CASE结构麻烦的代替了~~
今天被师兄那么一指点，觉得完全是委屈了事件结构啊，之前事件结构引起的问题可以很容易的解决。
方法就是设置“超时”（之前一直觉得这个东西没用的）：
一般情况下，事件结构是会和while循环套用的，通过不断的循环来执行不同事件源激发的事件，但如果不设置超时，也没有事件源发生，那么while循环将一直等待事件的发生而不进行循环，这样就会使得事件结构外的其他程序也不能执行，可能造成的结果就是前面板本该有反应的地方（比如变量值的变化）没有了反应。
而如果设置了超时，比如设置为100（ms），意思就是每隔100ms如果没有事件发生就超时，进行一次循环，那么事件结构外的其他程序也就得到了执行。
总结一下：
如果事件结构在while循环中，而事件结构之外又有其他的程序需要执行（可能不依赖于事件的发生），那么就应该设置超时。
在事件处理过程内，如何响应前面板命令控件的命令? 我发现，在一个事件内的处理过程完成之前，系统不能响应前面板的其他命令。系统是在事件完成之后的等待时期才响应其他前面板命令事件。
编辑事件结构对话框的下边有一个: 锁定前面板在事件分支执行完毕前。你可这个默认选中的选项取消了，就可以实现你的“在一个事件过程处理中途响应前面板的其他命令"功能。

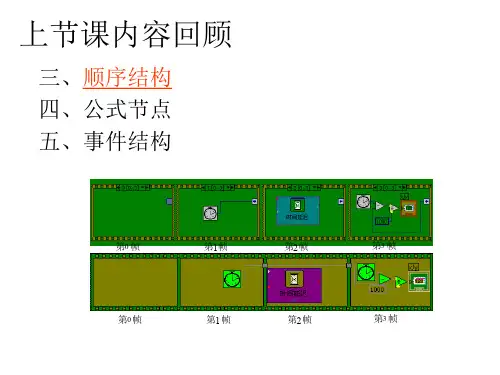

LabVIEW事件结构

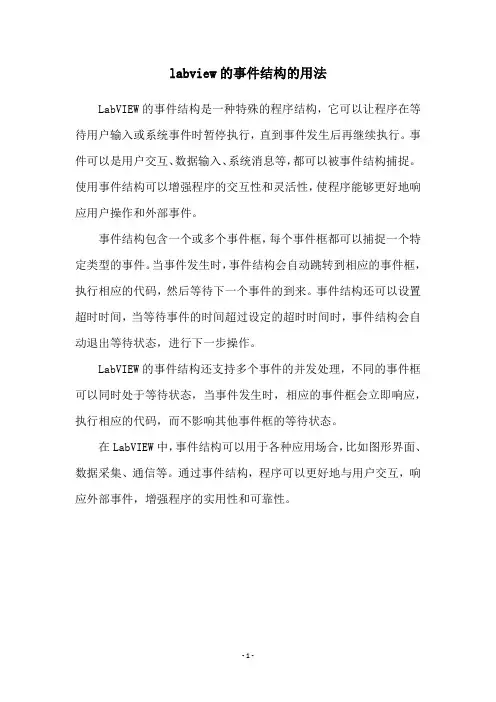

使用LabVIEW图形化语言开发的应用程序界面是图形化用户操作界面，也称为：GUI （graphical user interface），它的作用是与操作者实现人机对话形式的互动操作。这种对界面操作的互动响应在LabVIEW 6.1发布之前，只能通过“轮询（polling）”的方式来实现。轮询的方式的缺点是：需占用一定的CPU资源（在没有事件发生时）和灵活性不好。在LabVIEW6.1引入事件结构（Event Structure）后，采用事件结构来设计、实现的GUI操作则变得更加灵活、方便，并且不占用CPU的资源，这与先前采用轮询的方式来查询事件的方式相比要合理的多。下面结合应用项目中的设计实例来介绍GUI设计中的事件驱动。
有关事件结构的一些基本概念、原理及使用方法在LabVIEW Help及许多书中都作了详
细的讲解，这里我就不作更多地介绍了。
事件结构通常包括以下部分：
1、Event cases——包含有若干个注册的事件源及同等数目的Event case层,在每个Event case层中包含对该事件响应的处理程序。
2、While循环——用来检测连续不断产生的事件
事件结构中的While循环，是用来确保检测到连续不断发生的事件。如果没有这个While 循环，无论有多少事件发生只能对第一个发生的事件进行处理，处理完后程序将退出事件结构。
菜单选项事件结构实例
Agilent VT1415A是C尺寸、单槽寄存器基VXI模块，可以提供64个通道的多功能输入/输出的闭环控制功能。
第1步、创建一个项目：综合参数测量仪
按照我的设计习惯，首先在桌面上创建一个新的文件夹，命名为《综合参数测量仪》。然后，打开、运行LabVIEW开发环境，并选择开发环境中的：新建》项目。
此后，在“项目浏览器”就可以看到一个新建的项目："未命名项目1"。单击项目浏览器：文件》保存，并将该项目命名为：“综合参数测量仪”后，存放到桌面上的《综合参数测量仪》文件夹中。
此时，项目创建完毕。
第2步、创建一个主vi：综合参数测量仪.vi
打开刚刚新建的“综合参数测量仪”项目，然后用鼠标右击该项目中的”我的电脑“选择：新建》VI，即创建了一个新的vi。
用鼠标点击新vi的：文件》保存（命名为：综合参数测量仪.vi）。
主vi即宣告创建完毕。如例图所示。
第3步、设置“综合参数测量仪.vi”的属性
打开刚刚创建的“综合参数测量仪.vi”，用鼠标点击：文件》VI属性，该vi的属性对话框弹出，如例图所示。
也就是设置主vi的属性。
在“类别”窗口选择属“窗口外观”，设定：“窗口标题”和“自定义”选项，见例图。
用鼠标点击上图中的“自定义”按键，进入“自定义窗口外观“对话框。按例所示的方式选择各单元参数设定后，连续点击”确定“按键后，退出”VI属性“设定对话框。
“综合参数测量仪.vi“的属性基本设定完毕，在该vi的程序框图上，先创建一个While 循环，并放置“停止”按键来控制这个While循环。然后，点击前面版上的运行按钮，程序开始运行，如例图所示。
此时看到“综合参数测量仪”的前面版的上部保留了一个菜单栏，但内容不是我们所期望的。现在，按我们所要求的菜单栏来进行新的设计。
第4步、编辑设计菜单栏
在该vi的前面板选择：编辑》运行时菜单，此时系统弹出“菜单编辑器”对话框，选择“自定义”、“用户项”则可以进行自定义的菜单设计。
下面就来设计运行时菜单，首先在上图所示的“菜单项名称”一栏添入第一个菜单项目：“直流电压测量”，然后，点击“＋”按键。
项目菜单创建完成，在预览栏目中显示出第一个菜单项“直流电压测量”。
下面添置该项目下的子菜单（如果没有子菜单，那么重复上述步骤进入下一个项目菜单的设计）。
点击“右移”键，进入子菜单选项，在“菜单项名称”一栏添入:
“60V电压测量”，点击“＋”
“15V电压测量”，点击“＋”
“4V电压测量”，点击“＋”
“1V电压测量”，点击“＋”
“125mV电压测量”，点击“＋”。
然后点击“左移”按键，准备下一个项目菜单的设计。如例图所示。
在“菜单项名称”一栏添入:“直流电流测量”。然后点击“＋”键以及“右移”键，继续在“菜单项名称”一栏添入子菜单名:“25mA电流测量”。如图所示。
点击“＋”键及“左移键”后，在“菜单项名称”一栏添入:“电阻测量”。然后，点击“＋”键及“左键”，在“菜单项名称”一栏添入子菜单名:
“两线电阻测量”
“四线电阻测量”两个子菜单。
同样，设定主菜单为：RTD温度测量，子菜单为：
三线RTD温度测量
四线RTD温度测量
同样，设定主菜单为：热电偶温度测量，子菜单为：
K型热电偶温度测量
J型热电偶温度测量
S型热电偶温度测量
同样，设定主菜单为：应变测量，子菜单为：
1／4桥应变测量
半桥应变测量
全桥应变测量
至此，菜单设计完成，见例图。
关闭“菜单编辑器”试运行一下程序，状态见例图。
第5步、结合事件结构设计菜单选项的程序
首先，在“综合参数测量仪”的程序框图中的While循环里，添加一个”事件“结构。
从图中可以看出，目前该事件结构只有一个事件源：”超时“。
用鼠标右键点击事件结构的边框，在弹出的快捷菜单上，选择：“添加事件分支…”，在编辑事件对话框中，事件源选择“控件、停止，鼠标按下事件”。
单击“确定”按键，这时就多了一个“停止”事件源。
此时，我们可以将“超时”事件删除。并该程序进行修改，首先将“停止”按键的图标移动到While循环外，然后在该事件结构中放入一个“真”的布尔常量，连接到While循环的停止端子上，如下图所示。
此时，在运行该程序后，用鼠标点击“停止”按钮，程序将会停止下来。看来程序已经响应了这个停止运行的“事件”发生。下面我们来设计有关”菜单事件“的程序单元。
用鼠标右键单击事件结构的边框，会弹出一个快捷菜单，选择：添加事件分支...后会弹出一个新的“事件编辑”对话框。在此对话框中：
事件源选择：本VI；
事件选择：菜单选择（用户），则创建了用户菜单的事件分支。
在用户菜单的事件分支放置一个case结构，并将所有的子菜单名字写入case选择器标签中。同时，将“分支选择器”与“项标识符”相连。
此后，只要在子菜单的相应分支中放置事件处理程序（动态调用相应的子vi）既可实现菜单的事件处理。下面给出调用“60V电压测量“的简单例子。
这里动态调用的子vi，与上一节中介绍的动态调用子vi相同。动态调用的过程也一致。就不多谈了。
调用“60V电压测量“子vi。该子vi的程序框图见例图（示意图，只有一个While循环和停止按键）。
所有这些项目和子项目vi，都应保存在项目的目录下。
结合应用项目的设计，运行时菜单事件设计方法已经基本示意完成了（包括子vi的动态调用），只是所有子菜单中的测量程序框图都没有给出，需要读者自行设计（如果有机会可能后边还会继续介绍）。
事件结构注意事项：
事件结构最适合人机对话界面的设计，不适合在事件处理过程中运行复杂的程序。比如：我们通过事件结构来进行动态调用复杂的运行程序，此时主程序前面版被“关闭”，直到复杂应用程序运行完成后，返回到主程序才可以响应新的事件发生（事件响应和处理的“握手”关系，换句话说，程序处理时也同时屏蔽了其它菜单事件的响应）。这样可以避免事件的“记忆”和“堆积”。

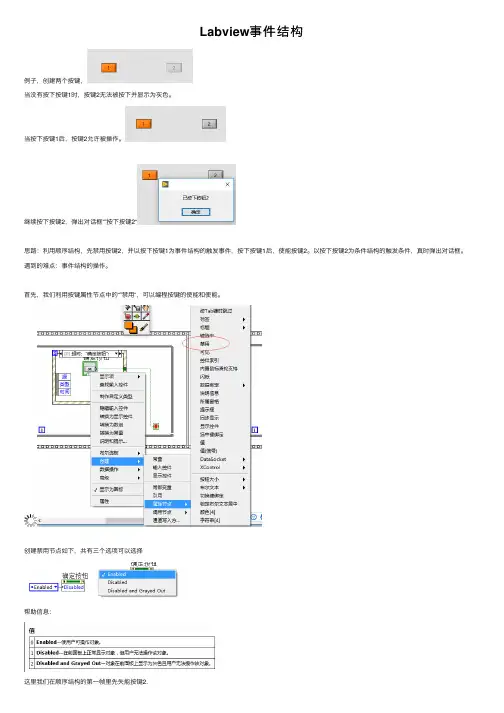

编程的主要目的是为了实现用户的某种功能，用户通过用鼠标、键盘、程序内部等触发某种程序动作，从而达到某种结果，这些操作都被称作为事件，LabVIEW中相应这些事件最常用的结构就是“事件结构”。事件结构内容丰富，基本上大的程序结构都需要用到事件结构，下面将详细介绍事件结构。
事件结构在程序不能够单独响应各种事件，必须与循环结构一同使用，如下图
事件添加方式很简单，鼠标右键事件框弹出菜单如上图，有添加、删除、复制、编辑事件等选项，按照操作即可。如下图，为事件结构添加Stop事件，布尔控件触发事件的方式有多种，鼠标按下、经过、离开、进入等，这里我们选择“值改变”。确定后，stop事件就被添加进去了，如下图，当我们运行程序后，点击前面板的stop按钮，触发事件使while循环停止而后程序也停止。
同一事件分支只能添加一种事件吗？当然不是！有的时候有很多不同操作却会执行相同代码，怎么编程才不会让代码冗余呢？看个例子，如下图2个按钮stop1，stop2点击后都可以让程序停止，我们怎么为其添加事件呢？
我们先添加一个事件stop1的，方法上面已经描述了。由于stop2的执行代码和stop1一样，我们在事件stop1上右键->弹出菜单->编辑本事件分支（Edit Event Handled by This Case）会弹出已添加事件stop1的编辑框，这是左侧有2个按钮如下截图
我们点击Add Event左侧事件列表会出现如下变化
选中这个后，右侧列表选中stop2的Value Change事件后，点击确定在看该事件分支如下,2个事件就添加在同一个分支当中了，运行程序后，点击stop1或stop2均可让程序停止。
超时
超时是事件结构特有的，看名字就知道是怎么回事，即超过一定时间没有触发事件则执行超时事件。如果超时时间设置<=-1,则永远也不执行超时事件，循环处于空闲等待状态。如下图，如果设置超时时间为100，则超过100ms无任何事件触发，则执行超时事件。
所以如果程序事件功能不多，又需要定时执行一段代码，可以考虑用此方式来完成；如果程序操作频繁，则不建议用此事件来定时执行代码。
添加事件方法学会了，有的人在编程时发现点击按钮下去后，发现前面无法响应其他事
件了，似乎前面被锁住了一样，这是为什么呢？我们知道添加事件是会有个事件编辑框，上面已经截图了，那你有没有注意在框体下边有个选项呢
这个选项的意思是：如果本事件框没有执行完毕前锁定前面板。看到这你就应该明白上述问题所在了吧，所以有的时候我们果断去掉这个选项。OK，问题解决了。
labview中在事件结构里嵌套了while循环后总是死是怎么回事？是不是不能嵌套啊？有什么办法能解决？
不知道你所谓的死是什么意思，是整个电脑没反应了，还是程序前面板点不了。如果是电脑死掉了，那可能是你设计的问题。而如果只是前面板没反应，如点一些按钮没反应，那应该是你的设计思路上出错了。CASE外面通常还有一个WHILE吧，这个是用来处理CASE 响应的，不同的事件产生不同的CASE，当你在CASE里再放一个WHILE时，程序就跳到CASE中的WHILE中了，且没有得到里面WHILE停止信号前，里面的WHILE是不会停下来的，里面的WHILE没有停下来，那么这个WHILE外面的其它的CASE或其它的按钮事件是无法响应的，你必须要把里面的WHILE停下来，才能响应外面的事件。你这种方式，不是不能用，而是不太推荐使用。一旦进去，想出来就不太容易了。
