智能变电站自动化系统体系结构探索
摘 要：智能变电站一体化监控系统是按照全站信息
数值化、通信平台网络化、信息共享标准化的基础要求，通 过系
统集成优化，实现全站信息的统一接入、统一存储和统
展示，实现运行监视、操作与控制、综合信息分析与智能 告
警、运行管理和辅助应用等高级应用功能。是大运行体系 建设的
基础，是备用调度体系建设的基础。本文通过全面解 析智能变电
站一体化监控系统，为日后的运行管理提供借 鉴。
关键词：智能电网；变电站；一体化系统；体系结构
1674-7712 （ 2014） 06-0000-02 智能电网是当今世界电力乃至能源产业发展变革的最
新动向，代表着未来发展的方向和社会的进步。智能变电站 是智能电网的重要环节，随着变电站自动化系统技术的发展 和硬件水平的不断提高，变电站自动化系统，一直朝设备集 成度越来越多，模拟电缆越来越少的过
程。智能变电站自动 化系统是变电站的核心部分，它由一体化监控系统和输变电 设备状态监测、辅助设备、时钟同步、计算等共同构成，它 是运行、保护和监视变电站一次设备系统，完成变电站的设中图分类 t=r.
号： TM63 ；TM76 文献标识码： A 文章编号：
备及其反馈线监视、控制、保护等功能。一体化监控系统是智能电网调度控制和生产管理的基础。
、智能变电站自动化系统结构一）网络总体结构
变电站自动化系统是运行、保护和监视变电站一次设备
的系统，完成变电站的设备及其馈线监视、控制、保护等功能。变电站自动化系统采用开放式分层分布结构，由“三层
网”构成。
二）站控层
站控层德主要功能是为变电站提供运行、管理、工程配
置的界面，并记录变电站内的所有相关信息，具体如下：（1）
汇总全站的实时数据信息，不断刷新实时数据库，按时登陆、填写历史数据库。（2）按既定规约将有关数据信息送向调度
或控制中心，接受调度或控制中心有关控制命令并转间隔层、过程层执行。（3）监控系统和远动通信服务器采用一体
化数据库配置方式，生成监控数据库的同时即可完成远动通信服务器的数据库、功能及逻辑的配置，提高变电站的维护效率。（4）具体在线可编程的全站操作闭锁控制功能；站控层、间隔层共用一套防误规则库，防误规则库可由后台监控生成并通过网络下载到测控装置，并可在后台监控上模拟、预演、校验测控装置的防误逻辑，有效的提高了系统的可靠性与维护效率。（5）具体站内当地监控，人机联系功能，如
显示、操作、打印、报警，甚至图像、声音等多媒体功能。
6）具体对间隔层，过程层各设备的在线维护、在线组态、
在线修改参数等功能。（7）具体变电站电压无功控制小电流
接地选线、故障自动分析和操作培训等功能。
三）间隔层
间隔层由保护、测控、计量、录波、网络记录分析、向
量测量等若干个二次子系统组成，在站控层及网络失效的情况下，仍能独立完成间隔层设备的就地监控功能，包括：（1）
实施对一次设备保护控制功能；（2）汇总本间隔操作过程层
实时数据信息；（3）实施本间隔操作闭锁功能；4）实施操
作同期及其他控制功能；（5）对数据采集、统计运算及控制命令的发出具有优先级别的控制
四）过程层
过程层由合并单元、智能终端等构成，完成一次设备相
关的功能，包括实时运行电气量德采集及检测，设备运行状态的检测，控制命令的执行等。（1）实时运行电气量采集及
检测。与常规变电站中数据采集功能一样主要是电流、电压、相位以及谐波分量的采集及检测，其他电气量如有功、无功、电能量等可通过间隔侧的设备预算得到。与常规变电站相比不同的是电流、电压采集实现数字化，动态性能好，抗干扰性能强，绝缘和抗饱和特性好。（2）运行设备状态检测。变
电站需要进行状态参数监测的设备主要有变压器、断路器、
隔离开关、母线等。在线监测的内容主要有温度、压力、密度、绝缘、机械特性以及工作状态的数据。（3）操作控制命
令执行。操作控制命令的执行包括变压器分接头调节控制、电容器投切控
制、隔离开关、接地开关、断路器合分控制等。
过程层的控制命令执行大部分是被动的，即按上层控制指令二动作。
五）网络结构形式的选择
1.站控层网络
站控层网络实时性要求不高，在某一链路中断时可以基
于RSTP 协议实现自愈，可采用双星型或单环形结构。考虑双星型结构清晰、扩展性好、检修方便。在规模较大系统上优势明显，本站站控层考虑采用双星型以太结构，冗余网络采用爽网双工方式运行，并实现网络无缝切换。
站控层网络传输MMS 报文和GOOSE 报文，采用
MMS/GOOOSE 和SNTP 三网合一方式设计，逻辑功能上覆盖站控层之间数据交换接口。站控层与间隔层之间数据交换接口。
2.间隔层网络
间隔层由若干个二次子系统组成，在站控层及网络失效
的情况下，仍能独立完成间隔层设备的就地监控功能，同站控层网络选择原则一致，本站间隔侧考虑采用双星型以太网结构，冗余网络采用双网双工方式运行，并实现网络无缝切换，间隔层网络可传输MMS 报文和GOOOSE 报文。逻辑功能上覆盖间隔层内数据交换、间隔层站控层数据交换、间隔层之间根据需要数据交换接口
3.过程层网络
过程层网络传输采样值（SV） \GOOSE/时钟同步信口
其特点是实时性要求高、数据流量大，防范网络风暴的成本高，且交换及工程配置复杂，宜采用无网络风暴风险的星型网。本站采用双星形网络结构提高冗余度，确保可靠性。过程层网络逻辑功能上，覆盖间隔层与过程层数据交换接口。
本变站内自动化系统一体化监控系统配置，采用开放式分层分布式网络结构，逻辑上由站控层、间隔层。过程层以及网络结构层。站内监控保护统
一建模，统一组网，信息共享，通过规约统一采用DL/T860 停下标准，建立信息一体化平台，实现站控层，间隔层、过程层二次设备互操作。保护故障信息、远动信息、微机防误系统不重复采集。站控层设备按变电站远景规模配置，间隔层、过程层设备按工程实际规
体化监控系统
模配置。
一）一体化监控系统的基本技术原则
1）遵循DL/T860 ，实现全站信息统一建模；（2）建
立变电站全景数据，满足基本数据的完整性、准确性和一致性的要求；（3）实现变电站信息统一存储，提供统一规范的数据访问服务；（4）继电保护配置及相关技术要求遵循
Q/GDW441 《智能变电站继电保护技术规范》；（5）与调度主站通信的文件描述和配置遵循Q/GDW622 《电力系统简单服务接口技术》
Q/GDW623 《电力系统动态消息编码规范
Q/GDW624 《电力系统图形描述规范》；（6）变电站信息通信
遵循国家电力监管委员会电监安全[2006]34 号文中《电力二次系统安全防护总体文方案》和《变电站二次系统安全防护方案》的要求。
二）一体化监控系统体系架构
智能变电站一体化监控系统分为安全I 区和安全II 区。
1 ）在安全I 区中，监控主机采用集电网运行和设备工
况等实时数据，经过分析和处理后进行统一展开，并将数据存入数据服务器，I 区数据通信网关机通过直采直送的方式实现与调控中心的实时数据传输，并提供运行数据浏览服务。（2）在安全II 区中，综合应用服务器与输变电设备状态监测和辅助设备进行通信，采集电源、计量、消防、安防、环境监测等信息，经过分析和处理后进行可视化展示，并将数据存入数据服务器，II 区数据通信网关通过防火墙从数据服务器获取II 区数据和模型等信息，与调控中心进行信息交换，提供信息查询和远程浏览服务。（3）综合应用服务器通
过正反向隔离向III/IV 区数据通信网关机发布信息，并由
III/IV 区数据通信网关传输给其他主站系统。（4）数据服务
器存储变电站模型、图形和操作记录、告警信息、在线监测、故障波形的历史数据，为各类应用提供数据查询和访问服务；（5）计划管理终端实现调度计划、检修工作票、保护定值单的管理等功能。视屏可通过综合数据网通道向视频主站传送图像信息。
体化监控系统的应用功能
1.运行监视类应用
通过可视化技术，实现对电网运行信息、保护信息和一、
次设备运行状态等信息的运行监视和综合展示。该应用提供统一的信息展示界面，综合展示电网运行状态、设备监测状态、辅助应用信息、事件信息和故障信息，实现装置压板的实时监视、当前定值区的定值及参数的召唤和显示；实现
次设备运行状态的在线监视
次设备的在线监视，并通过可视化手段实现二次设备
运行工况、站内网络状态和虚端子连接状态监视。同时还为调控中心提供远方查看智能变电站一体化监控系统的运行数据，包括电网潮流、设备状态、历史记录、操作记录、故障综合分析结果等各种原始信息以及分析处理信息。
2.操作与控制类应用
实现智能变电站内设备就地和远方的操作控制。就地操
作控制包括顺序控制、无功优化控制、正常或紧急状态下的开关/刀闸操作、防误闭锁操作及智能操作票等功能。远方操作控制是通过数据通信网关机向远方调度部门提供站内各种数据，供调度端进行分析决策，并接收调度控制指令，远程浏览、经济运行与优化控制等功能。
3.信息综合分析与智能告警类应用
通过收集智能变电站各类运行数据：站内实时/非实时运
行数据、辅助应用信息、各种报警及事故信号等，并对各种信息进行综合分析，根据分析结果，通过人机界面或语言的方式给出操作处理建议，同时向调控中心提供分类告警、故障简报及故障分析报告等结果信息。
4.运行管理类应用
通过人工录入或系统交互等手段，建立完备的智能变电
站设备基础信息，实现一、二次设备运行、操作、检修、维护工作的规范化，包括源端维护、权限管理、设备管理、定值管理和检修管理等内容。
5.辅助类应用
辅助应用具体包含变电站视频监视、安防、照明、站用
220kV智能变电站继电保护及自动化分析吴宗俞 发表时间：2018-06-27T09:41:38.153Z 来源：《电力设备》2018年第6期作者：吴宗俞吕日龙 [导读] 摘要：智能变电站是集先进、可靠、集成和环保于一体的智能设备，能实现信息数字化、通信平台网络化和信息共享标准化的要求。 内蒙古电力（集团）有限责任公司巴彦淖尔电业局内蒙古自治区巴彦淖尔市 015000 摘要：智能变电站是集先进、可靠、集成和环保于一体的智能设备，能实现信息数字化、通信平台网络化和信息共享标准化的要求。从智能变电站继电保护相关介绍入手，重点阐述分析220kV智能变电站继电保护及自动化。220kV智能变电站继电保护高效、有效，在满足供电需求的同时，逐步完善电力系统。 关键词：220kV智能变电站；继电保护；自动化 1、220kV智能变电站的继电保护及自动化系统设计实例 变电站是国家电网建设的一个重要组成部分，如今我国的智能变电站建设工作已经得到了快速地发展。在变电站的建设过程中，想要实现系统的稳定运行，提升系统建设效率，就需要制定一个继电保护和自动化系统的设计方案。文章以某市的智能变电站为例，对智能变电站的系统设计方案进行探讨。 1.1工程基本情况概述 L市计划建设一个智能变电站，既有220kV变电站的情况是有3台主变，每台主变的容量为180MVA；其中220kV出线4回、66kV出线10回。L市打算进行智能变电站的建设，变电站建成之后有4台主变，并且它们每台的容量要达到240MVA；并且要求220kV出线8回、66kV出线26回。 1.2智能变电站继电保护及自动化系统设计方案分析 进行设计方案确定之前，要求工作人员明确该智能变电站的设计原则，在实际的工作中需要坚持标准一致、安全第一、技术过硬等原则。在工作开展中需要按照设计方案开展工作，并且要注重各类先进技术的使用，保障智能变电站的智能化程度。 L市智能变电站在设计中首先明确的就是变电站的总体结构。该220kV的智能变电站主要分为三个结构层次：①过程层。这一部分的结构主要负责三个工作，分别是设备的运行状态监测、电器运行实时监测以及控制操作的驱动和执行。这是智能变电站设备实现自动化运行的基础和前提；②间隔层。该机构的设计运行后的功能主要是对于各类数据进行收集，并且对系统的运行数据进行收集和控制。实际上，这一结构的就是承上启下，接受各类系统信息，然后进行设备的指挥操作；③变电层。变电层的工作任务就是将整体变电站的信息进行总汇之后，将其发送到电网指挥中心。同时变电层还可以接收各类指令，完成人们给系统下达的工作。这个系统主要应用的是电子信息技术、电气自动化技术、以及网络通信技术等。 2、220kV智能变电站的继电保护 2.1要求 例举220kV智能变电站中，继电保护的基本要求，如： 2.1.1可靠性 继电保护的范围内，准确、可靠的检测220kV智能变电站的运行，辅助规划出故障的范围及故障点。 2.1.2灵敏性 继电保护检测220kV智能变电站的故障时，要具备足够的灵敏度，围绕故障特征，给与及时的保护反馈，预防220kV智能变电站失控。 2.1.3检测性 220kV智能变电站的继电保护，其检测性的特征，目的是可以合理的判断系统故障，缩小故障影响的范围，以便准确的切除故障。 2.2原理 220kV智能变电站继电保护的运行原理方面，表现出综合性的特征，继电保护全面检测智能变电站的运行，通过点流量、电压以及功率等特征，判断智能变电站的故障信息，及时提示报警信息，识别相关的故障。例如：220kV智能变电站运行期间，继电保护分析智能变电站的点流量，进而执行相关的跳闸保护，也就是反时限保护，智能变电站的电流量增大，跳闸的速度越快，除此以外，继电保护还可以实行定时间保护，检测超出规范标准的电流量，特定的时间中，有跳闸动作，220kV智能变电站继电保护，在温度、瓦斯方面的保护，汇总为非电量保护。变电站继电保护原理中，设置了比较固定的可靠性系统，其为继电保护的经验值，按照系数计算，决定继电保护的动作值。 2.3职能 220kV智能变电站中的继电保护，负责故障维护，变电站正常运行期间，继电保护没有任何动作，如有故障问题，继电保护及时、快速的动作，反馈智能变电站系统、元件等的故障信息，表现为跳闸的状态，提示管理人员对智能变电站进行检修。继电保护的断路器迅速断开，防止220kV智能变电站的电气元件损坏，避免影响其它的元件应用。 2.4分类 例举220kV智能变电站继电保护的分类，如： 2.4.1变压器保护 继电保护检测变压器的接线、接地灯，利用电流、电压以及负荷检测，完成保护工作，进而解决了变压器的风险问题。 2.4.2电容器保护 此项结构容易发生内部故障，导致连线短路，继电保护在电容器组内，通过过电压检测，实行保护工作。 2.4.3电动机保护 运行时容易有低电压、过负荷的故障，同步电动机的继电保护中，运用非同步冲击电流等方法进行保护。 2.4.4线路保护 继电保护根据220kV智能变电站的电压等级、接地方式以及运输过程，展开接地类型的故障维护。
该系统是一种结合变电站自动化最新技术和发展方向，采用先进的计算机技术、嵌入式微处理器技术、DSP数字信号处理技术、以太网技术，研发出的新一代高度集成、结构紧凑、功能强劲并充分优化的变电站自动化系统。 系统适用于220kV及以下各种电压等级的升压或降压变电站，通过系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。变电站自动化系统以计算机技术为基础, 以数据通讯为手段,以信息共享为目标，提供了测量、控制、监视、保护、录波、通信、报表、小电流接地选线、电压无功自动补偿、五防、故障分析及其他自动化功能，在提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能等方面发挥了重要作用。 变电站综合自动化系统由站控层、通信层和间隔层组成。 1.站控层：包括操作员工作站、工程师工作站、五防工作站、Web工作站、GPS卫星对时系统，站控层设备采用100M工业以太网连接，根据厂站规模和用户需求可以增加工作站或减少部分工作站。 2.通信层：主要由光纤网线双绞线等通信介质、以太网交换机、通信管理机等设备组成，根据不同的厂站规模和用户需求，可自由选择RS485工业总线、星型以太网、双以太网、
光纤环网等不同的组网模式，系统开放性好，组网灵活。 3.间隔层：以一次设备为对象，采用单元式配置，根据厂站规模和用户需求，可选择采用保护测控一体化设备，或者选择采用保护和测控相互独立的设备。各单元独立性强，系统组态灵活，具有高可靠性、高扩展性。装置维护简单方便。 变电站综合自动化系统拥有如下优点： 1、完整的变电站自动化系统解决方案，以高性能的子系统构造优异的变电站自动化系统; 2、系统扩展方便、功能灵活，满足变电站设备的增加及系统功能增加的需求; 3、面向变电站的整体设计，将保护、测量、控制、通讯融为一体，全方位思维，大大减少了用户现场的调试量; 4、采用先进的现场总线通信方式，标准的IEC60870-5-103通讯规约，大大提高了通讯速率及系统的可靠性; 5、间隔层可集中组屏也可按站内一次设备分布式布置，直接安装于开关柜上，既相对独立，又节省投资; 6、间隔层采用32位DSP技术，使产品的稳定性和运算速度得到保证; 7、继电保护功能独立，完全不依赖于通讯网，仅通过通信层交换信息; 8、友好的人机界面，全汉化菜单操作，使用户操作更简单。
智能变电站系统组态配置规范 工程服务中心
前言 为了规范南瑞继保为集成商的智能变电站工程中各命名标准，使SCD组态集成更加规范和统一，方便后期运行维护工作，保证南瑞继保为集成商的工程统一性，在工程制作时有规范可依，在维护中方便查询，适应未来变电站集中控制管理需求，按照“统一规划、统一标准、统一建设、统一管理”的原则，特制定《智能变电站系统配置文件SCD组态规范》，以加强智能变电站系统配置文件SCD的组态配置，为形成统一的全站唯一数据源提供配置依据。 本规范针对智能变电站二次设备虚拟化、二次系统网络化、传输信号数字化的特点，全面规范了SCD文件中智能电子设备IED的命名，统一了二次系统中IED设备之间相互通信的参数分配原则。 本规范规定了SCD文件中站控层、过程层和间隔层信息的实例化原则，是系统组态集成更加面向实际应用，增强了智能变电站SCD文件的可读性和统一性，为验收、运行维护提供依据。 本规范由提出并负责解释。 本规范由归口。 本规范主要起草单位： 本规范主要起草人：
智能变电站系统组态配置规范 1 范围 本规范适用于用户无区域规范或特殊要求时，由南瑞继保承担集成商的智能变电站工程的系统组态配置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 DL/Z860 变电站通信网络与系统 Q/GDW 396-2012 《IEC_61850工程继电保护应用模型》第二版 Q/GDW 383-2010 智能变电站技术导则 Q/GDW 393-2010 110（66）kV～220kV智能变电站设计规范 Q/GDW 394-2009 330～750kV智能变电站设计范 Q/GDW 410-2010 高压设备智能化技术导则 Q/GDW 424-2010 电子式电流互感器技术规范 Q/GDW 425-2010 电子式电压互感器技术规范 Q/GDW 426-2010 智能变电站合并单元技术规范 Q/GDW 427-2010 智能变电站测控单元技术规范 Q/GDW 428-2010 智能变电站智能终端技术规范 Q/GDW 429-2010 智能变电站网络交换机技术规范 Q/GDW 431-2010 智能变电站自动化系统现场调试导则 Q/GDW 441-2010 智能变电站继电保护技术规范 3 术语和缩略语 3.1 缩略语 MMS Manufacturing Message Specification（制造报文规范） VLAN Virtual Local Area Network（虚拟局域网） MAC-Address Media Access Control-Address（介质访问地址值） APPID Application Identifier（应用标识符） GOOSE Go Generic object oriented substation events（面向通用对象的变电站事件）IED Intelligent Electronic Device（智能电子设备） ICD IED Capability Description（IED 能力描述文件） CID Configured IED Description（IED实例配置文件） SmvID多播控制块，用于采样值定义的SmvID。习惯上简称为SvID DO Data Object（数据对象） DA Data Attribute（数据属性） 3.2 术语 DL/T 860 确立的以及下列术语适用于本标准。 3.2.1 GOOSE 面向通用对象的变电站事件（Generic object oriented substation events）。基于发布/订阅机制，快速、可靠地交换数据集中的通用变电站事件数据值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。
变电站综合自动化解决方案 三旺变电站综合自动化系统是利用先进的计算机技术、 现代电子技术、 通信技术和信息 处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装 置及远动装置等)的功能进行重新组合、 优化设计，对变电站全部设备的运行情况执行监视、 测量、 控制和协调的一种综合性的自动化系统。 通过变电站综合自动化系统内各设备间相互 交换信息、数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常 规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、 降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。
变电站综合自动化需求>> > 测控装置的串口信号要求能连接到以太网， 用于本地和远程控制站点高级管理和同 步化 > 适应变电站恶劣环境 > 保证变电站重要数据传输的优先性和稳定 > 设备种类繁多， 要求通信设备符合电力 IEC61850 规约， 兼容变电站各种智能设备 方案优势>> > 符合 IEC61850 标准的串口服务器与工业交换机完美结合 > 产品优于 IEC61850-3 标准的 EMI 抗性，工业四级设计能在严酷的环境下可靠、 稳定工作 > 交换机支持 QOS、 VLAN 等网络技术， 保障变电站重要数据的传输优先性和独立性 > 设备设计符合 IEC61850 规约，能兼容变电站任何智能设备
<<关键产品>> ◎支持接口类型可根据需要搭配 ◎支持 SW-Ring 环网冗余专利技术，网络故障自愈时间＜20ms ◎支持 802.1X、密码管理、端口镜像、端口汇聚 ◎支持支持 DC110~220V 或 AC100~240V 三位端子电源输入 ◎无风扇设计,工业级设计，-25~70℃温度工作范围 ◎IP30 防护等级，19 寸标准机架安装方式 IES5024 系列
? 支持 RS-232/RS-485/RS-422 三种串口形式 ? 支持 300bps~115200bps 线速无阻塞通信 ? 支持虚拟串口驱动访问模式和网络中断自动恢复连接功能
NP316 系列
变电站综合自动化系统设计方案 1.1.2 研究现状 变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。通过变电站综合自动化系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。 如今变电站综合自动化已成为热门话题，研究单位和产品也越来越多，国内具有代表性的公司和产品有：北京四方公司的CSC 2000系列综合自动化系统，南京南瑞集团公司的BSJ2200计算机监控系统，南京南瑞继电保护电气有限公司的RCS一9000系列综合自动化系统，国电南自PS 6000系列综合自动化系统、武汉国测GCSIA变电站综合自动化系统、许继电气公司的CBZ一8000系列综合自动化系统。国外具有代表性的公司和产品有：瑞典ABB的MicroSCADA自动化系统等。现在的变电站自动化系统将站内间隔层设备（包括微机继电保护及自动装置、测控、直流系统等）以互联的方式与主机实现数据交换与处理，从而构成一种服务于电网安全与监测控制，全分散、全数字化和可操作的自动控制系统。 本系统站控层用的软件工具是瑞典ABB公司开发的用于变电站自动化系统的MicroSCADA和COM500，COM500作为前置机，它是整个系统数据采集的核心，MicroSCADA用于后台监控；间隔层测控装置用的主要是芬兰ABB公司生产的是REF54_系列和瑞典ABB公司生产的REC561等自动化产品，远动装置用的是浙江创维自动化工程有限公司自主研发CWCOM200。
智能变电站辅助系统综 合监控平台
一、概述 智能变电站辅助系统综合监控平台是智能变电站的重要组成部分，是集自动化技术、计算机技术、网络通信技术、视频压缩技术、射频识别技术以及智能控制术等技术为一体的综合信息平台，专门用于实现对变电站各种辅助生产系统的整合、优化、管理及控制，成为实施“大运行”战略体系不可或缺的重要技术手段。
二、目的 通过对现有孤立分散的各类二次系统资源进行规范整合，实现二次系统的优化配置、信息资源共享、部门间业务的无缝衔接，从而提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂等问题，满足大运行体系建设的需要。 1、通过规范各类辅助生产系统的信息传输方式及通信规约，有利于统一化管理，方便新的智能化功能扩充。 2、可以实现变电站“数据集成、业务协同、管理集中、资源共享”的管理要求，实现信息的集中采集、集中传输、集中分析、集中应用，实现与其他系统的交互应用，从根本上消除产生“信息孤岛”的局面。 3、通过各种辅助生产系统的有机整合，不仅可以提升各子系统的性能，实现系统功能的统一管理及广泛联动，提高应急处理和反应能力，加强对意外灾害和突发事件的预防和管理能力。从而全面提升系统的智能化管理水平。 4、通过各种辅助生产系统的高度集成，统一上传，有利于远方人员对站内状况的全盘掌控，以加强对变电站的运行管理，提高对变电站辅助生产系统的监管质量，降低维护成本，提高运维效率。 三、适用范围 可广泛应用于各电压等级变电站/所、换流站、开闭站/所等场所。 四、产品功能
五、基于角色的差异化应用
六、九大子系统 智能变电站辅助系统综合监控平台包括视频联动子系统、火灾消防子系统、周界报警子系统、环境温湿度采集子系统、空调控制子系统、风机控制子系统、给排水控制子系统、灯光控制子系统、门禁控制子系统等九部分内容。 1) 视频联动子系统 视频联动子系统即将变电站的视频遥视的前端摄像机接入智能辅助系统的功能单元，是智能辅助系统的核心，提供与其它八个系统进行联动操作，实现视频共享及系统间协作功能。 a. 可接受其他系统的调用请求; b. 系统可保障原视频监控系统的系统功能与应用不受影响; c. 系统支持同一摄像机的多位置调用及多个摄像机的同一位置调用方式，即以目标为基础的监控模式。 2) 火灾消防子系统
智能变电站辅助系统综合 监控平台介绍 Prepared on 24 November 2020
智能变电站辅助系统综合监控平台 一、系统概述 智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。 二、系统组成 （一）、系统架构 （二）、系统网络拓扑
交换机服务器 站端后台机 网络视频服务器 门禁 摄像摄像头 户外刀闸温 蓄电池在线监测开关柜温度监测 电缆沟/接头温度监测SF6监测 空调仪表 电压UPS 温湿度电流烟感 电容器打火红外对射 门磁 非法入侵玻璃破碎电子围栏 水浸 空调 风机灯光 警笛 警灯 联动 协议转换器协议转换器协议转换器 消防系统 安防系统 其他子系统 TCP/IP 网络 上级监控平台 采集/控制主机 智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。 （三）、核心硬件设备：智能配电一体化监控装置 PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所 和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。工业级设计，通过EMC4级和国网指定结构检测。 智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无 线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体
变电站综合自动化系统的组成和主要功能； 系统概述； 本次设计采用YH-B2000变电站综合自动化系统，其系统是面向110KV及以下电压等级变电站的成套自动化设备其是陕西银河网电科技有限公司开发研制的新型设备，该系统是在总结我国微机变电站运行经验基础上，根据国内外新的发展趋势，以提高电网的安全经济运行为宗旨，以方便现场安装调试、无人值守为目的，向智能化迈进的全新概念综合自动化系统。 其设备从变电站整体出发，统一考虑保护、监测、控制、远动、直流和五防等功能，避免了功能装置重复备置等弊病，及减少投资，又有利于变电站运行管理和维护。 YH-B2000变电站综合自动化系统组成结构如下图；
该系统在我国首次集微机保护和远动为一体，并率先把这种装置直接安装于高压开关柜上，系统总体结构设计是以单元分散型嵌入式为指导思想，系统装置中每个单元的结构、外观和尺寸是完全一致的。其可把各个单元分散安装在一次设备上，或集中组屏按装。相比两者具有明显的优点；可以大大减少连接开关柜控制屏及控制室的各种电缆，减少控制室面积，从而节省了变电站综合造价，简化了施工，方便了维护，并且提高了变电站的可控性，可扩展性和灵活性有了很大提高。消除了因设备之间错综复杂的二次电缆引线接错造成的问题，提高可靠性 YH-B2000变电站综合自动化系统是面向对象设计的。系统中每一种单元都面向变电站内的各种一次设备。如线路单元，就是面向开关柜设计的，它包含了对该开关柜的控制、测量、事故记录和线路的各种保护等；电容器单元也像线路单元一样，它是面向电容器组的；变压器是变电站的核心设计，YH-B2000型变电站综合自动化系统对变压器设计了三种面向它的完全独立的功能单元。第一是主保护单元，它主要完成变压器差动保护等。第二是后备保护，它主要完成变压器的过流保护等。第三是变压器的测控单元，主要完成主变的有载调压控制和电气量的测量。备自投单元是完成变电站两路电源的自动投切功能的。直流子系统也被YH-B2000型变电站综合自动化系统纳入了整体成套范围，作为系统的一个单元整体规划设计。 YH-B2000型变电站综合自动化系统无论是以何种方式安装，所有单元均通过一梗三芯通讯电缆同后台总控单元实现实时数据交换。
智能变电站辅助系统综合监控平台 一、系统概述 智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6 安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。 二、系统组成 （一）、系统架构 GPRS/3G/4G TCP/IP RS485/RS232 智能变电站辅助系统综合监控平台 变压器配电环境SF6 音视频安防消防门禁空调灯光 （二八系统网络拓扑
智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接 口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等， 并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。 （三八 核心硬件设备：智能配电一体化监控装置 PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基 站，实践 证明产品质量的可靠性，能够兼容并利用现有绝大部分设备， 有效保护 客户的已有投资。能够实现大部分的传感器解析和设备控制， 以及设备内部的联 动控制，脱机实现联动、报警以及记录等功能。工业级设计，通过 EMC4级和国 网指定结构检测。 智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线 检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐 蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生 产的一款产品。它通过以太网 TCP/IP 或者GPRS/3G/4C 网络，主要解决分布式无 人值守配电房的监控和管理问题。 1）置触摸屏支持单机管理 配置7寸TFT 触摸屏，可以在触摸屏上进行网络参数设置、监控对象上下限 设置，状态监测、设备控制等功能，即使不联网也可以实现绝大部分功能。 联动 门禁 上级监控平台 交换机 站端后台机 网络视频服务器 摄像头 电缆沟/接 头温度监测 摄像 机 采集/控制主机 空调 仪表 UPS 门磁 电压 SF6监测 电流 —电子围栏 I —水浸 非法 入侵 玻璃 破碎 蓄电池在 线监测 温湿 度 开关柜温 度监测 电容器 打火 红外 对射 _户外刀闸温 度 空调 风机 水泵 _ 警灯 警笛 -灯光
智能变电站一体化信息平台 摘要：在我国的智能变电站中经常会出现设备重复设置的状况，这不仅不利于变电站的正常运行，同时也会大大增加变电站运行过程中所需要的成本，所以在智能变电站运行的过程中逐渐出现了一体化信息平台，这种技术的出现对变电站的资源起到了很好的优化作用，主要介绍了智能变电站一体化信息平台，以供参考和借鉴。 关键词：智能变电站；一体化信息平台；整合集成 当前我国很多变电站在数据采集和逻辑判断上有着非常紧密的联系，同时这一过程中的所有操作都是由一个设备完成的，所以在实际的工作中，数据采集是由不同的具有较强独立性的单元分别完成的，这种情况的出现就使得我国的智能变电站存在设备重复设置和使用的其情况，同时还存在着诸多其他方面的问题，所以在智能变电站一体化信息平台建设的过程中一定要加强对资源的整合，提高资源的使用率。 1 一体化信息平台主要技术问题 1.1 试点工程中出现的主要问题 在我国第一批智能变电站建设的过程中，变电站监测系统和智能辅助系统后台等很多设备都是需要单独设置的，同
时在变电站建设的过程中还会受到二次安全分区等问题的 影响，系统运行中主要的系统都没有形成有效的联动机制，这样也给各个环节之间的相互配合带来了一定的障碍，同时也会使系统后台主机的数量不断增加，相关人员在对智能变电站改建的过程中首次构建了一体化信息平台的雏形，从而也提高了智能变电站的自动化水平，但是在该系统改建的过程中各个子系统的接入规范都不符合变电站运行的相关规范。 1.2 二次安全分区问题 在智能变电站技术发展的过程中，一体化信息平台的概念已经被明确提出，同时试点工程的硬件建设也已经完成，但是建设一体化信息平台还要受到二次安全分区问题的重 要制约，在我国的二次安全分区要求中将实时监控划入了安全一区中，同时将继电保护工作和电能信息的处理划为安全二区中，将系统运行状态的检测划为三区，在运行的过程中，几个系统都有着很强的独立性，所以在电力系统二次安全防护中一定要着重考虑一区和二区的控制工作。 2 一体化信息平台整合方案及应用 2.1 整合方案 在采取当前分区策略的前提下，通常会采用一体化信息平台和状态监测系统、智能辅助系统的方案，采用这种方案具备极大的优势，首先是二次安全防护技术在现阶段具有非

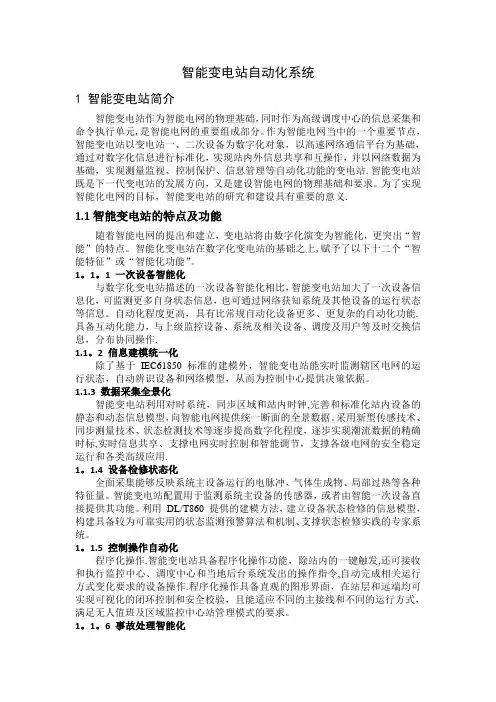

智能变电站自动化系统 1 智能变电站简介 智能变电站作为智能电网的物理基础，同时作为高级调度中心的信息采集和命令执行单元，是智能电网的重要组成部分。作为智能电网当中的一个重要节点，智能变电站以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字化信息进行标准化，实现站内外信息共享和互操作，并以网络数据为基础，实现测量监视、控制保护、信息管理等自动化功能的变电站。智能变电站既是下一代变电站的发展方向，又是建设智能电网的物理基础和要求。为了实现智能化电网的目标，智能变电站的研究和建设具有重要的意义。 1.1智能变电站的特点及功能 随着智能电网的提出和建立，变电站将由数字化演变为智能化，更突出“智能”的特点。智能化变电站在数字化变电站的基础之上，赋予了以下十二个“智能特征”或“智能化功能”。 1.1.1 一次设备智能化 与数字化变电站描述的一次设备智能化相比，智能变电站加大了一次设备信息化，可监测更多自身状态信息，也可通过网络获知系统及其他设备的运行状态等信息。自动化程度更高，具有比常规自动化设备更多、更复杂的自动化功能。具备互动化能力，与上级监控设备、系统及相关设备、调度及用户等及时交换信息，分布协同操作。 1.1.2 信息建模统一化 除了基于 IEC61850 标准的建模外，智能变电站能实时监测辖区电网的运行状态，自动辨识设备和网络模型，从而为控制中心提供决策依据。 1.1.3 数据采集全景化 智能变电站利用对时系统，同步区域和站内时钟，完善和标准化站内设备的静态和动态信息模型，向智能电网提供统一断面的全景数据。采用新型传感技术、同步测量技术、状态检测技术等逐步提高数字化程度，逐步实现潮流数据的精确时标，实时信息共享、支撑电网实时控制和智能调节，支撑各级电网的安全稳定运行和各类高级应用。 1.1.4 设备检修状态化 全面采集能够反映系统主设备运行的电脉冲、气体生成物、局部过热等各种特征量。智能变电站配置用于监测系统主设备的传感器，或者由智能一次设备直接提供其功能。利用 DL/T860 提供的建模方法，建立设备状态检修的信息模型，构建具备较为可靠实用的状态监测预警算法和机制、支撑状态检修实践的专家系统。 1.1.5 控制操作自动化 程序化操作。智能变电站具备程序化操作功能，除站内的一键触发，还可接收和执行监控中心、调度中心和当地后台系统发出的操作指令，自动完成相关运行方式变化要求的设备操作。程序化操作具备直观的图形界面，在站层和远端均可实现可视化的闭环控制和安全校验，且能适应不同的主接线和不同的运行方式，满足无人值班及区域监控中心站管理模式的要求。
