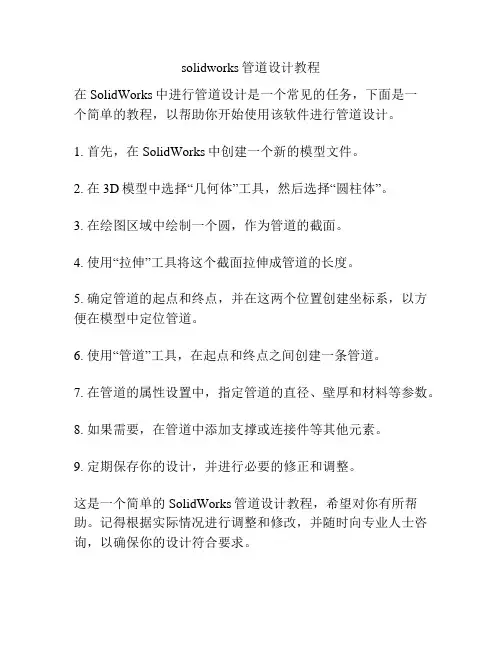

网上找到的一些关于SolidWorks管道设计资料 一、SolidWorks 关于管道设计的几个术语 1．管道点 管道点是用于将附件定位在3D 草图中的交叉点或端点。用图标来生成管道点。对于具有多个端口的接头，管道点位于轴线交叉点处的草图点；对于法兰，管道点位于圆柱面同轴心的点，当法兰与另一个法兰配合，管道点位于配合面上。 2．连接点 连接点是附件中的一个点，管道由此开始或终止。管段在管道装配体中总是从连接点开始或者最后连接到已装配好的装配体零件的连接点上。每个附件零件的每个端口都必须包含一个连接点，它决定相邻管道开始或终止的位置。用图标来生成连接点，要根据管道连接的情况（管道是否伸进接头，是螺纹连接还是焊接等）来确定连接点的位置。 3．附件 在SolidWorks 管道设计中，将除管道之外的其他与连接管道的零件都称为管道附件，简称为附件，如弯管、法兰、变径管和十字型接头等。附件都至少有1 个连接点，但不一定有管道点。 二、准备工作 1．管道零件的设计 在管道零件中，每种类型和大小的原材料都由一个配置表示。在管道子装配体中，各个管段是管道零件的配置，以它的名义直径、管道标识号和切割长度为基础。管道零件的配置至少包括$prp@Swbompartno、$prp@Pipe Identifier、Nominal Diameter@FilterSketch 、OuterDiameter@PipeSketch 和 InnerDiameter@PipeSketch这五项，尽管在SolidWorks 中文版中，它们分别被译作$属性@规格、$属性@管道识别符号、名义直径@过滤器草图、外径@管道草图、内径@管道草图，但是在实际管道设计时最好将中文版中自动生成的特征名改为英文名，否则可能在管道设计时找不到有效的配置。 具体过程简要说明如下：新建一个零件文件，保存文件名为Mypipe，新开一个草图，画两个同心圆，标注尺寸分别为30mm 和42mm，用鼠标右键点击数值30 选择“属性”，出现图1 所示的尺寸属性对话框，将“D1”改为“InnerDiameter”，按照同样的方法将 42mm 对应的“D2”改为“Outerdiameter”，将屏幕左边的SolidWorks 设计树中的“草图1”更名为“PipeSketch”，然后拉伸出管道零件，将“拉伸1”更名为“拉伸”或者“Extrusion”，双击这个特征，在屏幕中选择拉伸深度尺寸，鼠标右击选择“属性”，将“D1”改名为“长度”或“length”。（注：经过笔者验证，在SolidWorks 中文版中“拉伸”和“长度”这两项可以不改为英文，“属性”可以不改为“prp”，但是除此之外，前面所说到的Swbompartno、Pipe Identifier、NominalDiameter、FilterSketch、OuterDiameter、PipeSketch和InnerDiameter 是Solidworks 的内部变量，一定要用英文的，但并没有大小写字母的区别，大家可以验证一下）。 接下来在管道的一个端面作过滤器草图，标注尺寸后退出，将草图更名为“FilterSketch”，将尺寸名更名为“NominalDiameter”，保存零件。画好零件图后，单击文件/属性，出现图2 所示的文件摘要信息。在“名称框”中填写“Pipe Identifier”，在“数值框”中添加信息后，单击“添加”按钮，用同样的步骤添加Swbompartno，这两项的类型都是文字型。在这里，还可以添加其他零件的其他属性，如材料、材料密度、管道厚度等，请大家自己摸索，这里不多作说明。最后是插入系列零件设计表，注意选择插入选项时不要
. . 第 7章 曲 面 设 计 7.2 上 机 指 导 7.2.1 菊花设计 完成如图7.54所示模型。 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，如图7.55(a)所示。单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框内选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框内输入“360°”，单击【确定】按钮，如图7.55(b)所示。 图7.54 菊花 (a) 草图 (b) “曲面-旋转”特征 图7.55 花蕾 (3) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，如 图7.56所示。 图7.56 前视基准面草图 (4) 单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下 拉列表框内选择【两侧对称】选项，在【深度】文本框内输入“28mm ”，单击【确
SolidWorks 2005基础教程与上机指导 ·168· ·168· 定】按钮，如图7.57所示。 图7.57 “曲面-拉伸”特征 (5) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如 图7.58所示。 图7.58 上视基准面草图 (6) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选 按钮，【剪裁工具】选择“草图3”，选中【保留选择】单选按钮，【保留的部分】 选中“曲面-拉伸1”，选择【线性】单选按钮，单击【确定】按钮，如图 7.59所示。 图7.59 “曲面-剪裁”特征 (7) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器， 【要移动/复制实体】选择“曲面-剪裁1”，【旋转参考】选择“坐标原点”，在【X 旋转角度】文本框内输入“10°”，在【Y旋转角度】文本框内输入“0°”，在【Z旋转 角度】文本框内输入“0°”，单击【确定】按钮，如图7.60所示。
图81 图82 图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。 图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。 图83 图84 图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。 图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。 图85 图86 图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。 1
图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。 图87 图88 图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。 图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。 图89 图90 图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。 图90提示：旋转主体→切孔。 2
图91 图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外 廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。 图92 图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转 切除。 3
白皮书 摘要 工程师在设计带有旋转零部件的设备时，如果希望提高设备性能，则需要分析和了解这些零部件的特性。计算流体力学(CFD) 是一种研究带有旋转零部件的完美工具。它有助于排除对昂贵物理样机的需求，并能在设计过程初期尽早发现严重的设计缺陷。本文将介绍这样一款 CFD 工具的使用，它就是 SolidWorks? Flow Simulation。SolidWorks 软件同时采用 单旋转坐标系法和多旋转坐标系法来解决流体运动问题。
简介 计算流体力学 (CFD) 是一种可以准确地研究旋转零部件的优秀工具。仔细观察泵、台扇、用于电子冷却的轴流风扇，以及吹风机这些各式机器，就会发现它们都含有旋转零部件。 工程师在设计带有旋转零部件的设备时，如果希望提高设备性能，则需要分析和了解这些零部件的特性。例如，如果台扇的风叶形状不合理或者安装方向 不对，则风扇产生的风力可能很小或根本没风。 图 1：此泵装配体是用 SolidWorks 设计的模型，它能很好地说明如何将 SolidWorks Flow Simulation 用于分析旋转零部件。 CFD （计算流体力学）可帮助工程师研究许多与旋转零部件特性有关的问题。它提供了一种能节省大量时间和金钱的方式来获取必要的信息，并且帮助工 程师设计出优质的旋转设备。 运用 CFD 可以排除对昂贵物理样机的需求，并能在设计过程初期尽早发现严重的设计缺陷。本文从一些 CFD 基础知识入手，简要地向工程师介绍了 CFD 如何模拟旋转流体，然后深入介绍了 SolidWorks Flow Simulation 用户解决典型问题的过程。 有多种不同方法可用来研究旋转设备，以及旋转设备周围的流体。在大多数旋转机械流体分析中，工程师都采用稳态方式来建立流体模型。“稳态”一词表示求解不随时间的变化而变化。 图 2：SolidWorks Flow Simulation 使用基于向导的界面设置流体分析。用户可选择配置 和单位系统。运用 CFD 可以排除对昂贵物理样机的需求，并能在设计过程初期尽早发现严重的设 计缺陷。在大多数旋转机械流体分析中，工程师都采用稳态方式来建立流体模型。“稳态”一词表示求解不随时间的变化而变化。
第1次课授课计划 产品造型设计课程班级年月日
第1章 Solid Works2008概述 Solid Works应用程序是一套机械设计自动化软件，是世界上第一个基于Windows开发的三维CAD系统。该软件具有强大的建模功能、参数设计功能，大大缩短了产品设计的时间，提高产品设计的效率。 初识Solid Works2008 1、启动Solid Works2008 2、新建文件 3、打开文件 4、保存文件 5、退出Solid Works2008 Solid Works2008用户界面 1、菜单栏 2、工具栏 3、状态栏 4、Feature Manager设计树 Solid Works工作环境设置 1、设置工具栏 2、设置工具栏命令按钮 3、设置快捷键 4、设置背景 5、设置颜色
6、设置单位 本章小结：本章主要介绍了Solid Works的一些基本操作，为下面使用该软件建立模型做准备。 第2章草图绘制 Solid Works的大部分特征是由二维草图绘制开始的，草图一般是由点、线、圆弧、圆和抛物线等基本图形构成的封闭或不封闭的几何图形，是三位实体建模的基础。 草图绘制的基本知识 1、进入草图绘制 执行命令 选择基准面 设置基准方向 2、退出草图绘制 3、草图绘制命令按钮 草图绘制工具 1、绘制点 2、绘制直线与中心线 3、绘制圆 4、绘制圆弧 5、绘制矩形 6、绘制多边形
7、绘制椭圆与部分椭圆 8、绘制抛物线 9、绘制样条曲线 10、绘制草图文字 草图编辑工具 1、绘制圆角 2、绘制倒角 3、等距实体 4、转换实体引用 5、草图剪裁 6、草图延伸 7、分割草图 8、镜像草图 9、线性草图阵列 10、圆周草图阵列 11、移动草图 12、复制草图 13、旋转草图 14、缩放草图
一、SolidWorks关于管道设计的几个术语 1．管道点 管道点是用于将附件定位在3D草图中的交叉点或端点。用图标来生成管道点。对于具有多个端口的接头，管道点位于轴线交叉点处的草图点；对于法兰，管道点位于圆柱面同轴心的点，当法兰与另一个法兰配合，管道点位于配合面上。 2．连接点 连接点是附件中的一个点，管道由此开始或终止。管段在管道装配体中总是从连接点开始或者最后连接到已装配好的装配体零件的连接点上。每个附件零件的每个端口都必须包含一个连接点，它决定相邻管道开始或终止的位置。用图标来生成连接点，要根据管道连接的情况（管道是否伸进接头，是螺纹连接还是焊接等）来确定连接点的位置。 3．附件 在SolidWorks管道设计中，将除管道之外的其他与连接管道的零件都称为管道附件，简称为附件，如弯管、法兰、变径管和十字型接头等。附件都至少有1个连接点，但不一定有管道点。 二、准备工作 1．管道零件的设计 在管道零件中，每种类型和大小的原材料都由一个配置表示。在管道子装配体中，各个管段是管道零件的配置，以它的名义直径、管道标识号和切割长度为基础。 管道零件的配置至少包括$prp@Swbompartno、$prp@Pipe Identifier、Nominal Diameter@FilterSketch、OuterDiameter@PipeSketch和InnerDiameter@PipeSketch这五项，尽管在SolidWorks中文版中，它们分别被译作$属性@规格、$属性@管道识别符号、名义直径@过滤器草图、外径@管道草图、内径@管道草图，但是在实际管道设计时最好将中文版中自动生成的特征名改为英文名，否则可能在管道设计时找不到有效的配置。 具体过程简要说明如下：新建一个零件文件，保存文件名为Mypipe，新开一个草图，画两个同心圆，标注尺寸分别为30mm和42mm，用鼠标右键点击数值30选择“属性”，出现图1所示的尺寸属性对话框，将“D1”改为“InnerDiameter”，按照同样的方法将42mm对应的“D2”改为“Outerdiameter”，将屏幕左边的SolidWorks设计树中的“草图1”更名为“PipeSketch”，然后拉伸出管道零件，将“拉伸1”更名为“拉伸”或者“Extrusion”，双击这个特征，在屏幕中选择拉伸深度尺寸，鼠标右击选择“属性”，将“D1”改名为“长度”或“length”。（注：经过笔者验证，在SolidWorks中文版中“拉伸”和“长度”这两项可以不改为英文，“属性”可以不改为“prp”，但是除此之外，前面所说到的Swbompartno、Pipe Identifier、NominalDiameter、FilterSketch、OuterDiameter、PipeSketch和InnerDiameter是Solidworks的内部变量，一定要用英文的，但并没有大小写字母的区别，大家可以验证一下）。 图1 尺寸属性修改 接下来在管道的一个端面作过滤器草图，标注尺寸后退出，将草图更名为“FilterSketch”，将尺寸名更名为“NominalDiameter”，保存零件。画好零件图后，单击文件/属性，出现图2所示的文件摘要信息。在“名称框”中填写“Pipe Identifier”，在“数值框”中添加信息后，单击“添加”按钮，用同样的步骤添加Swbompartno，这两项的类型都是文字型。在这里，还可以添加其他零件的其他属性，如材料、材料密度、管道厚度等，请大家自己摸索，这里不多作说明。 最后是插入系列零件设计表，注意选择插入选项时不要选择“length@Extrusion”，得到图3
SolidWorks中系列零件库的创建及调用方法 在使用SolidWorks进行产品设计时，常用的标准件（如螺栓、螺母、垫圈等）通常可以在安装了SolidWorksToolbox插件后调出使用，而许多标准件在Toolbox并不存在，不能从插件中直接调用。在用到这些零件时，设计人员常常因其尺寸、规格不同而进行重复设计，效率低、工作量大。针对这一问题，本文以“外六角螺塞”为例，详细介绍系列零件库的创建及使用方法。 1.创建默认零件 按照重型机械标准JB/ZQ4450－1997的“外六角螺塞M20×1.5”设计默认零件。 （1）新建一个零件文件，进入草图绘制状态。 （2）以“前视基准面”为草绘基准面，绘制草图。选择下拉菜单“视图/尺寸名称”，在绘图区草图中改变尺寸名称，如图1所示。
（3）选择特征工具栏上的“旋转”命令，建立“旋转1”特征（见图2）。
（3）以图2左端面为基准，绘制草图，选择特征工具栏上的“拉伸”命令，建立“凸台-拉伸1”特征，双击设计树中的“凸台-拉伸1”特征，在绘图区零件上修改尺寸名称，如图3所示。将文件保存为“外六角螺塞JB4450－1997.SLDPR T”（螺纹特征创建略）。
2.创建系列零件设计表 （1）新建MicrosoftExcel工作表，在单元格A1中输入“规格”，分别双击SolidWorks 设计树中的“旋转1”，“凸台-拉伸1”特征，在绘图区中选择零件尺寸，在弹出的对话框中将 主要值分别复制、粘贴到B1K1单元格。 （2）按国标输入每种规格的螺塞所对应的参数值，将文件保存为“外六角螺塞设计 表.xls”，如图4所示。
第7章 曲 面 设 计 7.2 上 机 指 导 7.2.1 菊花设计 完成如图7.54所示模型。 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如 图 7.55(a)所示。单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框输入“360°”，单击【确定】按钮，如图7.55(b)所示。 图7.54 菊花 (a) 草图 (b) “曲面-旋转”特征 图7.55 花蕾 (3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如 图 7.56所示。 图7.56 前视基准面草图 (4) 单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下拉列表框选择【两侧对称】选项，在【深度】文本框输入“28mm ”，单击【确定】按钮，如图7.57所示。
图7.57 “曲面-拉伸”特征 (5) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图 7.58所示。 图7.58 上视基准面草图 (6) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮， 【剪裁工具】选择“草图3”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-拉伸1”，选择【线性】单选按钮，单击【确定】按钮，如图 7.59所示。 图7.59 “曲面-剪裁”特征 (7) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器， 【要移动/复制实体】选择“曲面-剪裁1”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框输入“10°”，在【Y旋转角度】文本框输入“0°”，在【Z旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.60所示。
12.1改变管道和管筒概述 改变管筒和管道介绍了多种可以在完成管道后，用来改变管道线路的操作。本章介绍的多种操作适用于管简和管道，虽然它们以管道形式存在。 12.1.1改变管道和管筒的步骤 创建线路的步骤同样可以用于份简和管道.这些内容在之前的章节中已经介绍过。 I.有关管道的内容“第9章管道线路’包含以下内容: .创建一个自定义步路模板。 .选择一个正交方案的技巧。 “第10章管道配件”包含以下内容: .拖放一个配件。 .在线路中使用平面。 .线上配件的方向。 .分割线路添加配件。 ·移除管筒/管道。 .替换管道配件。 .连接点和线路点。 .覆盖层。 2.有关管简的内容 ‘第11章管筒线路’包含以下内容: .折弯和样条线错误。 .输出管道/管筒数据。 .使用封套来表示体积。 .在行进中进行管简步路。 .翻转方向。 .使用一个封套。 .线路段属性。 操作步骤 步骤1步路文件位置和设置 单击【步路文件位和设置】并单击【装入默认值】，单击【确认】两次。 步骤2打开装配体 从“Solid Works Routing-Piping and Tubing \ IAwwnI2\Case Study\Change Route Diame- ter”文件夹中打开装配体Change Route Diameter。 12. 1.2更改线路直径 【更改线路直径]选项可以更改已有的管道或管筒线路中使川的规 格或接头的直径，如图12-1所示
步骤3第一次选择 编辑线路。右健单击线路上的直线.在快捷莱单中选择【更改线路直径】一个线路部分会被高亮显示。单击【第一配件】/【驱动I,选择“Slip On Flange 150-NPS6"。在[第二配件I下选择"RTee hich6x6x4Sch40"。单击[下一步]，如图12-2所示。
SolidWorks 模具设计 1. 拔模分析 为了创建可以实现注塑的模具, 塑料产品必须被设计和拔模正确才能从围绕在周围的模具中顶出。要对模型产品进行拔模分析，使用拔模分析命令有助于发现拔模和设计的错误。对前视面进行向上拔模分析。 来看看各分析面的含义：跨立面：是横跨分型线的面。用户必须把跨立面分割成 两块以分开模具的表面。 跨立面可以通过跨立面命令手工处理或者通过单击分型线命令中的分割面选项自动完成。 正陡面：这些表面中包含部分拔模量不够的区域。如果整个面的拔模量都不够，它将被归类为【需要拔模】。这些面能在模具中的正侧找到。负陡面：这些表面包含部分拔模量不够的区域。这些面能在模具中的负侧找到。 2. 调整收缩率 模具上产品型腔部分的加工要略微比从模具中生产出来的塑料件大些。这样做是为了补偿高温的被顶出的塑料件冷却后的收缩率。在通过塑料产品创建模具之前，模具设计者需要放大塑料产品来解决收缩率。不同的材料，收缩率也是不同
的，SolidWorks 用比例缩放命令在解决这个问题。这个零件我们以ABS 材料来做，5%的收缩率。 3. 确定分型线分型线是注塑类塑料产品中型腔与型心曲面中相互接触的边界。分型线是那些用来分割型心和型腔曲面的边界。它们也构成了分型面的内部边界。 型腔面（正拔模）是绿色的，型心面（负拔模）是红色的。任何一条被红色和绿色面共用的边都是分型线边界。 当拔模分析完成后，所有的被绿色和红色边共用的边被自动选中并被添加到分型线列表中。单击确定。 手动添加分型线：在这个例子中，当分型线命令运行时，分型线边被自动的选中。因为这是一个简单的分型线边界，这些边界被自动添加到位于分型线PropertyManager 的边线列表中。有时分型线可能会更复杂以致于软件无法自动搜索到分型线。当这种情况发生时，使用位于边线列表框下方的边线选择按钮去选择分型线。 4. 关闭孔和开口 在分型线建立后，下一步是决定塑料产品上哪些开放的成型区域需要关闭曲面。一个开放的成型区域或者是一个孔或者是一个开口，在注塑产品上就是模具型心型腔完全吻合形成的孔。如图所示一个简单的关闭曲面。它创建在拔模后开口较小的一侧。关闭曲面命令自动关闭塑料产品中的开放孔。
Ansys workbench 流体流动与传热优化 通过这种实验可是实现网格考核、结构尺寸对目标函数的影响分析、参数的敏感性分析以及工况参数对目标函数的影响分析等，找到最优的网格尺寸、结构尺寸和操作工况。下图为典型的ANSYS workbench优化分析的示意图： 其中模块与模块之间的关联可以实现交换数据。本文采用响应面优化的方法实现流体流动与传热的模拟优化。 1．几何模型的建立 一．Geometry阶段 采用solidworks建立几何模型（注意本机上一定要同时有ANSYS和solidworks）。下图为建立几何模型的过程：为了简便采用简单的模型来验证本方法。 建立一个草图圆，然后智能尺寸标注，弹出尺寸修改窗，还有尺寸设置窗口。在这里要设置
实现参数化的几何尺寸关联接口。方法为：在尺寸设置窗口的主要指那一栏的第一个参数前面手动加上一个”DS_”，同时在模型树里面把每一步的操作名改为英文的（注意避开一些敏感字母），以下都按此操作。然后退出草图，拉伸凸台。这里标注第二个尺寸：拉伸长度。鼠标指针放到拉伸特征上，这是窗口出现草图出现拉伸的尺寸，蓝色的尺寸。然后右击该尺寸，出现尺寸设置窗口，修改主要指加上“DS_”。
至此，几何模型的创建结束，保持文档。回到ansys workbench 界面，geometry后面打上了对号，提示已经完成。 双击geometry启动DM工具。导入刚刚创建的模型，出现导入对话框，里面有很多设置项，这里采用默认设置，点击generate按钮导入创建的几何模型。可以看到属性里已经出现修改过的参数化尺寸。
显示两个paremeters，前面的框点击出现P表示设置成参数书尺寸了。关闭DM，回到workbench界面。 二．Meshing阶段 点击mesh启动meshing 设置边界： 点击geometry，然后右键选择create named selection创建边界： 网格部分的控制点击mesh,在下方出现设置框。进行相应的网格尺寸设置，其中前面加框的几个参数是可以参数化的，比如说网格无关性验证可以选此打勾。
第四章.SolidWorks模具设计应用 在SolidWorks软件的各个版本中都具有一定的模具设计功能，到了2003版，这种功能进一步得到增强，特别是在一些分模线比较直观的零件分模设计中，型腔和型芯的创建只需要几步就可以完成，对一些较复杂的产品零件，也可以通过系统提供的功能逐步完成。本章中我们以两个产品模型为例来说明SolidWorks软件在分模设计过程中的应用。 4.1安装盖的模块设计 下面我们对图 4.1显示的零件进行模具型腔模块的设计，通过说明了解在SolidWorks 中设计型芯和型腔的基本方法。 图4.1 本节中的设计步骤大致如下： 对零件进行比例缩放 建立外分模面并在装配体中建立型芯和型腔模块 缝合得到完整分模面 通过拉伸完成成形型腔创建 4.1.1 建立分模面 首先，需要对调入的模型进行收缩率的设定，通过比例缩放功能来实现，它可以按照零件沿三个坐标轴方向指定相同的或不同的缩放系数，来对零件进行收缩处理，在本例中我们通过比例缩放功能将零件放大2%来抵消零件成型时的收缩尺寸。 接着通过使用延展曲面功能从零件的分模线向外创建分模面，使用一个零件上的平面或基准面作为参考平面，通常参考平面与零件成形时的开模方向垂直。 最后，通过缝合曲面功能将外分模面与模型表面提取出的面缝合在一起成为完整的分模面。 具体创建步骤如下。 1.打开零件 单击主菜单中的文件→打开命令，设置打开的文件类型为Parasolid（*.x_t）格式，选中midpan.x_t文件打开，然后保存为同名的SolidWorks文件格式，模型如图4.1所示。 2.零件放大 单击主菜单中的插入→特征→比例缩放命令或直接从工具条中单击图标，进
SolidWorks曲面设计教程之常用曲面指令介绍学习 作者：无维网gaoch 等距面： 1. 等距曲面：往内等距距离为1 的曲面。 2. 裁减曲面：在基准面1 上绘制一裁减草图，对原曲面进行裁减。 3. 裁减曲面：同样在基准面1 上对之前的裁减草图进行向内偏移1，然后裁减等距曲面 4. 放样：选取两个裁减面的边界作为轮廓并放样来完成。 消失面： g a o c h原创 S o l i d w o r k s教 程无维 网W W W.5D C A D. C N
1. 等距曲面：往内等距距离为2 的曲面。 2. 裁减：绘制草图并裁减，如图。 3. 投影曲线 4. 放样：把裁减曲面的一边线和投影曲线作为轮廓进行放样，一边约束成相切（或者曲率）进行放样。并把等距的面隐藏。 g a o c h 原创S o l i d w o r k s 教程 无维网W W W . 5D C A D .C N
5. 对放样面稍微进行调整。并缝合。 6.填充：对内部进行填充，一边设置相切，一边设置接触。最后缝合就OK 了。（再成为实体后倒个小圆角样子就更好了） 放样过度面 g a o c h 原创S o l i d w o r k s 教 程 无维网W W W .5D C A D .C N
1. 这种情况，都先画两个单独的曲面，如图 2. 裁减：绘制草图进行裁减。 3. 放样：两曲面的一边界做为轮廓放样。 g a o c h原创 S o l i d w o r k s教 程 无维网W W W.5D C A D. C N
4. 裁减：合并曲面并根据自己目的需要进行裁减。 利用图片造形： 它的命令在工具——草图绘制工具——草图图片 步骤：选取一基准面，然后进入草图，点击草图图片命令，浏览到图片路径，确定，在草图中插入了图片，然后就是“描”的工作了。 收敛面的解决：：用的方法就是裁剪， 然后填充，也可以用分割线然后用删除面（相切填充）。 g a o c h 原创S o l i d w o r k s 教 程 无 维网W W W .5D C A D .C N

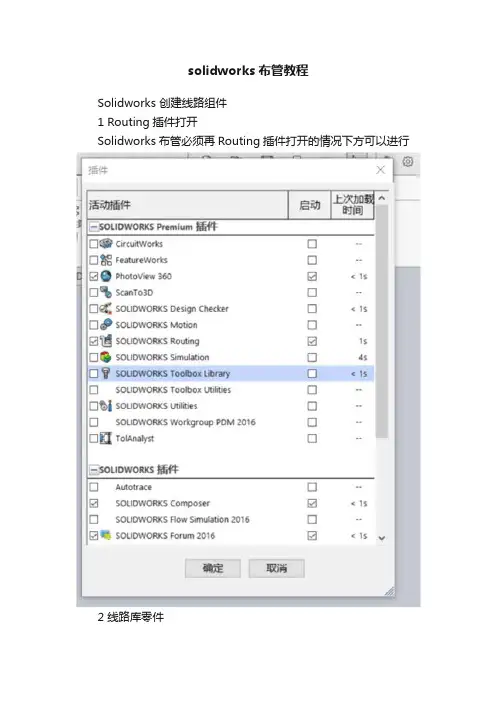

一、模块：管路设计 二、应用对象：用于气体和液体传输设备的管路设计。 三、操作步骤 1、启动SolidWorks Routing：选择下拉菜单中的【工具】【插件】命令， 在【插件】对话框中选中【SolidWorks Routing】复选框，单击【确定】即可。如图1-1 图1-1 2、装入基体装配： 新建装配体保存为管路装配体引例.sldasm,并插入管路基体装配，如图1-2 图1-2 3、开始第一个线路： 单击管道设计工具栏中的通过拖/放来开始按钮，如图1-3，设计库文件夹打开到步路库的piping部分，双击flanges文件夹，将slip on weld flange.sldprt 从库中拖到基体装配侧面的法兰上面，在法兰捕捉到位时将之释放，在选择配置对话框中选择slip on flange 150-NPS1.5，单击确定按钮，弹出线路属性property manager 对话框，在线路属性property manager中单击确定按钮接受默认线路属性设置。
图1-3 4、添加终端法兰： 重复上述步骤，在方形容器法兰面上添加终端法兰。 5、自动步路： 单击管路工具栏中的自动步路按钮，在图形区分别选中起点法兰和终点法兰的管道端头的端点，自动添加3D草图并默认的管道进行管道连接，如图1-4。然后退出草图，完成步路，接着再退出零件编辑状态。 图1-4 6、添加T形配件 （1）添加分割点。首先，需要将一个点添加到想要放置配件的地方。单击管道设计工具栏中的编辑线路，3D线路草图打开。单击分割线路按钮，在管道的中心线所需位置单击以添加分割点，按esc键关闭分割实体工具。 （2）添加T形配件。在设计库文件夹中单击tees,从中拖动straight tee inch 到分割点，在配件达到所示方位时将之释放，在如图1-5 的对话框中，选Tee Inch 0.5 Sch40 然后单击确定按钮。T形配件添加到线路中，有管道的一端头从开端处延伸。在“线路属性”Property Manager 中单击“确定”按钮接受默认“线路属性”设置。
基于solidworks flow simulation的led参数化研究 （佛山众泰信息技术有限公司） 摘要：本文针对led灯的散热设计而进行cfd，在solidworks的环境下对led灯进行三维特征建模，装配，采用无缝集成的流体分析软件flow simulation，对整个led模型进行有限体积分的网格划分，温度分布分析和探测，以及参数化的研究。让工程师提前预知产品的缺陷，直观清楚地看到散热效果，优化散热结构。从而缩短产品上市时间，降低成本，组建企业led的仿真实验室。 关键词：led flow simulation 流体散热佛山众泰solidworks 随着电子产品的功能不断提升，体积不断缩小，经常工作在高温封闭的恶劣环境中，电 子产品的散热问题日益突出。跟据相关资料，由于散热问题导致的电子产品失效占到了55%。 电子元件的故障发生率是随工作温度的提高而呈指数关系增长的，研究资料表明：单个半 导体元件的温度每升高10℃，寿命减少一半。 软件介绍solidworks flow simulation为无缝嵌入solidworks中的流体仿真软件，是新一代流体动力学分析革命性工具。软件采用全新技术，专为从事与流体，换热相关产品开发的设计工程师提供了神兵利器。 技术知识：热量传递的三种基本方式：导热、对流和热辐射。传热学基本原理——对流，对流分为自然对流和强迫对流两大类。自然对流是由于流体冷、热各部分的密度不同而引起的。强迫对流是由于泵、风机或其他压差作用所造成的。本例属于自然对流。 设置向导
设计参数 运行结果：通过剖面视图查看到每个点的温度，探测到仪器很难侧到的位置 通过表面图可以查看到温度分布情况

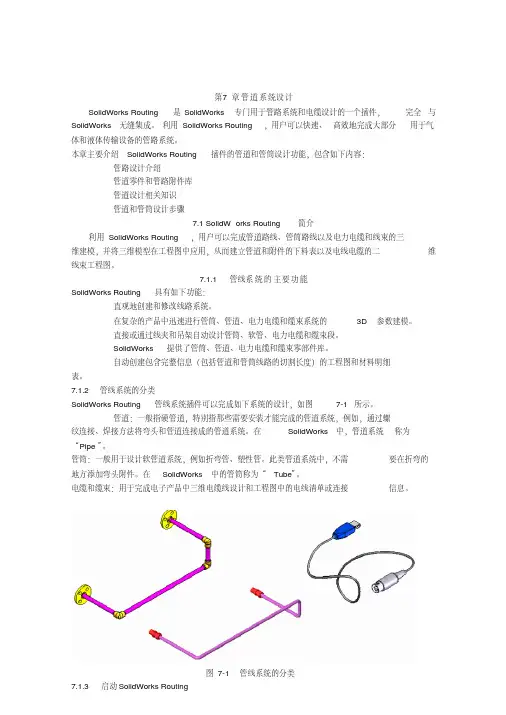

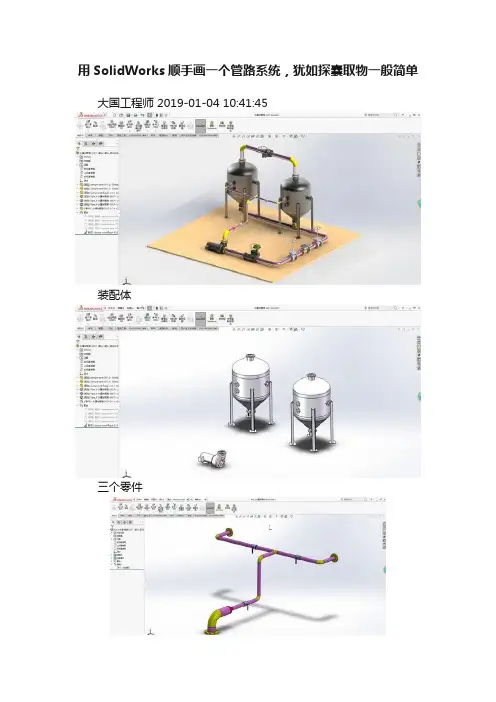

7.2 管道系统设计的基本原理 管道系统设计的基本原理是利用3D 草图完成管道布局，并添加相应的管路附件，整个管路系统作为主装配体的一个特殊子装配体。 7.2.1 管路系统子装配体 建立管线系统时，SolidWorks将在装配体文件中生成一个特殊类型的子装配体。生成的子装配体中包含管线系统所必须的管线以及附件，例如，对于管道而言，管道系统子装配体中可能包含不同长度的管道、弯头以及三通、阀门等相关的附件。 子装配体中包含一个“路线1”特征，如图7-5 所示，通过“路线1”特征可以完成对管道系统属性和管道路径的编辑。 管道子装配体的线路来源于在主装配体中根据零件位置和用户绘制的3D 草图，3D 草图与主装配体相关并且决定管线系统中管道和附件的位置及参数。 如图7-5 所示，3D 草图决定了管道的位置和布局，管道系统的管道附件的位置确定了每段管道的长度。包含整个3D草图在内的所有零件，均作一个特殊的子装配体存在。
7.2.2 管道系统中的零件 如图7-5 所示，一般来说，在管道系统中包含如下几类零件： ‰ 管道 管道系统中的管子零件（Pipe或Tube）。应在管道零件定义管道的直径（标称直径）和壁厚等级（例如，Sch40），这两个参数用于确定管道系统中管道规格并用于筛选管道系统中的其他管路附件。 由于管子名义直径众多，在加上壁厚等级的组合，管子的规格也非常多。一般说来，在管子零件中应使用系列零件设计表完成各种管子规格的定义。 ‰ 管路附件 一般说来，管路附件是指管路系统中应用的标准附件，例如弯头、三通、接头、管帽或法兰等标准零件。系统在利用3D草图建立管道系统时，可以直接应用不同形式的弯头；而对于三通或法兰类型的附件，需要用户自行添加。 ‰ 其他零件 其他的管路零件，例如用户自定义的非标准管路端头、压力表、阀门等相关的零件。管路系统中的这些零件也可以广义地称为“管路附件”。 7.2.3 连接点和步路点 连接点是管路附件零件中的一个点。连接点定义了管道的起点或结束点，接头零件的每个端口必须有一个连接点。建立管道系统时，必须从现有装配体中零件上的一个连接点开始。 零件中的连接点定义了管道系统的管道参数，如图7-6 所示，连接点定义的管道参数 包括： ‰ 管道的类型：管筒、管道（装配式管道）和电力。 ‰ 管道方向：即从连接点开始管道延伸的方向； ‰ 管道的参数：管道系统的参数是指针对此连接点而言，将用于连接的管道的相关数据： … 标称直径：也称为名义直径，即要连接的管道的名义直径，与管道零件的名义直径相匹配。 … 规格区域名称：用于过滤配合零部件规格的标识符号，例如壁厚等级、压力级别等，与管道零件的管道识别符（“$属性@ Pipe Identifier ”）相匹配。
———曲面建模 gaoch
内容提要： ● SolidWorks 曲线 ● SolidWorks 曲面特征 ● SolidWorks 曲面分析 ● SolidWorks 常用面的建摸方法 ● SolidWorks 综合运用
SolidWorks 曲线： 分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到 曲面或平面。并将所选的面分割为多个分离的面，从而允许您选取每一个面。 命令：插入——曲线——分割线 几个选项的介绍： 投影：将草图投影到曲面上，并将所选的面分割。 轮廓：在一个圆柱形零件上生成一条分割线。并将所选的面分割。（曲面外形的 分模常用的方法）
交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。（简单的说是 所选面与其他曲面或者平面的交线来分割所选面） 其他选项含义： 分割所有：分割穿越曲面上的所有可能区域。 自然：分割遵循曲面的形状。 线性：分割遵循线性方向。 投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。 几个选项的介绍： 草图到面：在基准面中绘制的草 图曲线投影到试题的某一个面上，从而生成一条3D 曲线。 草图到草图：在相交的两个基准面上 分别绘制草图，两个草图各自沿垂直方向投影在空间中相交生成一条3D 曲线。（比如做拉伸弹簧的常有这一步骤来做扫描路径）
组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合 曲线。使用该曲线作为生成放样或扫描的引导曲线。 注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接 通过XYZ 点的曲线：通过X 、Y 和 Z 座标列中的单元格里点座标生成的样 条曲线。（操作不做详细介绍） 通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生 成的样条曲线。

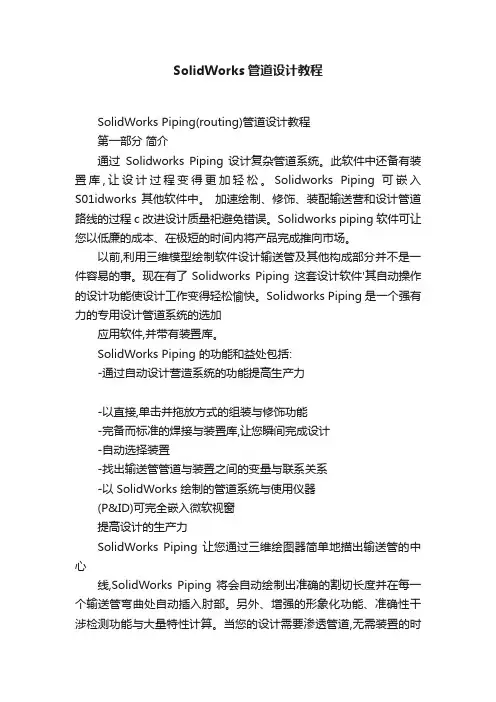

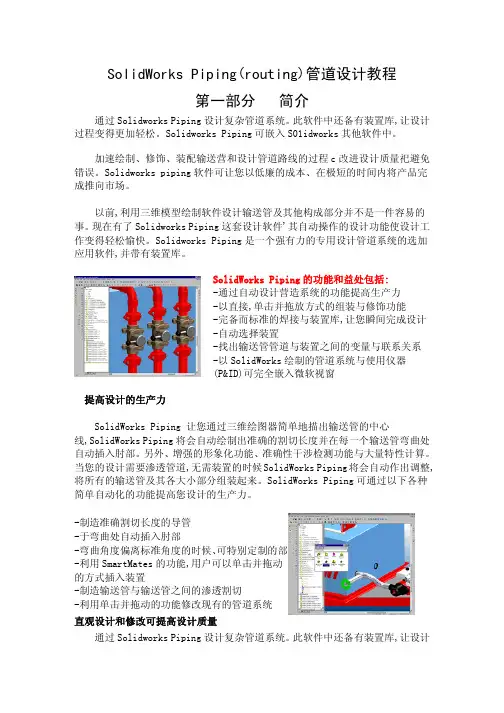

SolidWorks Piping(routing)管道设计教程 第一部分 简介 通过Solidworks Piping 设计复杂管道系统。此软件中还备有装置库,让设计过程变得更加轻松。Solidworks Piping 可嵌入S01idworks 其他软件中。 加速绘制、修饰、装配输送营和设计管道路线的过程c 改进设计质量祀避免错误。Solidworks piping 软件可让您以低廉的成本、在极短的时间内将产品完成推向市场。 以前,利用三维模型绘制软件设计输送管及其他构成部分并不是一件容易的事。现在有了Solidworks Piping 这套设计软件'其自动操作的设计功能使设计工作变得轻松愉快。Solidworks Piping 是一个强有力的专用设计管道系统的选加 应用软件,并带有装置库。 SolidWorks Piping 的功能和益处包括: -通过自动设计营造系统的功能提高生产力 -以直接,单击并拖放方式的组装与修饰功能 -完备而标准的焊接与装置库,让您瞬间完成设计 -自动选择装置 -找出输送管管道与装置之间的变量与联系关系 -以SolidWorks 绘制的管道系统与使用仪器 (P&ID)可完全嵌入微软视窗 提高设计的生产力 SolidWorks Piping 让您通过三维绘图器简单地描出输送管的中心 线,SolidWorks Piping 将会自动绘制出准确的割切长度并在每一个输送管弯曲处自动插入肘部。另外、增强的形象化功能、准确性干涉检测功能与大量特性计算。当您的设计需要渗透管道,无需装置的时候SolidWorks Piping 将会自动作出调整,将所有的输送管及其各大小部分组装起来。SolidWorks Piping 可通过以下各种简单自动化的功能提高您设计的生产力。 -制造准确割切长度的导管 -于弯曲处自动插入肘部 -弯曲角度偏离标准角度的时候、可特别定制的部 -利用SmartMates 的功能,用户可以单击并拖动 的方式插入装置 -制造输送管与输送管之间的渗透割切 -利用单击并拖动的功能修改现有的管道系统 直观设计和修改可提高设计质量 通过Solidworks Piping 设计复杂管道系统。 此软件中还备有装置库,让设计
基于SolidWorksFlowSimulation优化球阀结构 摘要：应用SolidWorksFlowSimulation对一款球阀半载及满载状态下的直口型和圆口型两种球体启闭件进行对比，共设计了四个CFD项目：（1）半载+直口型；（2）半载+直口型；（3）半载+圆口型；（4）满载+圆口型。 一、引言 球阀因结构简单、密封性好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。其工作原理是：启闭件（球体）由阀杆带动，并绕方工球阀作轴线作旋转运动的阀门，可用于流体的调节与控制，其中硬密封V 型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。球阀的主要特点是本身结构紧凑，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。 二、项目描述 球阀在使用过程中，通过启闭件的旋转，控制流体的流量。因启闭件长期与流体接触，承受流体的冲压，容易磨损。为提高球阀的使用寿命，有两种方法：（1）选用耐磨性好的材料；（2）优化球阀内部结构，而结构设计是否合理，需要经过物理实验来验证。引入计算流体力学（ComputationalFluidDynamics，CFD）分析后，在做物理实验之前，需要借用流体分析来预测启闭件在使用过程中的与流体间的相互作用，以优化内部结构。为了更好地验证球阀在使用中流量、启闭件阀口状与流体之间的关系，本文以一款球阀为例，设计了四个CFD方案，运用SolidWorksFlowSimulation软件对其阀体进行CFD分析，以对比不同的阀口结构及流量下，各结构内的流体流进球阀内部流体流动状态，以达到优化球阀结构的目的。通过流体分析，可预测不同条件下，流体在球阀内的流动状态，通过对比选择较佳结构设计。此外，球阀的使用者一直有一个误解，认为若流体中夹杂了颗粒，提前过滤流体可有可无，只要增大流体流量，提高流速，就能把杂质冲走。通过粒子示踪等分析，粒子随流体进入球阀后，很难随流体全部带走，因此在球阀使用前，要对流体内的杂质进行过滤，十分必要。 球阀在使用过程中，流量可通过外部控制，为方便理解，按1kg/s为满载，0.5kg/s 为半载进行对比。目前市面上，球体启闭件大致也有两种结构，一种是直口型，一种是圆口型。为更好地进行对比，设计了四个CFD方案，如表1所示。
SolidWorks曲面实例操作 | 案例讲解 发布时间：2017-01-18 09:30:56 在利用SOLIDWORKS绘制您的产品模型时，初期您的产品由产品设计师进行初步概念设计，经由简单的手绘图绘制出一个外观雏型图。 接下来您可由不同的基准面将这些图片来输入到SOLIDWORKS内(图1)，输入后您可以发现SOLIDWORKS中将出现一个比例尺线段，您可以拖曳该线段至您所需绘制的图片前后端，可直接输入尺寸来定义该图片的实际大小，以便您后续绘制相同尺寸模型(图2)。 以下我们使用SOLIDWORKS曲面功能来完成一个砂铸开瓶器的建置。 图1 图2 输入完所需的图片后，您可利用草图工具在不同视角基准面依实际图片的外观轮廓线段来描绘出所需的草图线段(图3)，完成这些前置作业后可开始进入实体建模阶段。
图3 首先我们可参考Top Layout草图来绘制一个头部实体模型(图4)，接着我们可利用曲面中”删除面”的功能(图5)，模型将由一个实体转为曲面本体，保留我们后续所需之曲面后，可再利用Right Layout 草图绘制把柄的草图，伸长曲面完成一曲面外型(图6)，并利用Top Flat Layout草图，修剪该曲面完成柄身造型(图7)。 图4
图5 图6 图7 接下来我们将使用不同绘制方式与技巧来完成把柄柄身的外部面，使用”边界曲面”功能时，我们需要完成曲面的边缘界线，这些边界线可为既有的曲面边线或是自行绘制的草图线段，一样使用Top Layout草图参考出侧面轮廓线并伸长曲面(图8)，我们可定义一新的基准面来绘制一弧形草图，并使用边界曲面功能将草图与不同曲面边缘之线段直接生柄身侧面曲面(图9)。
