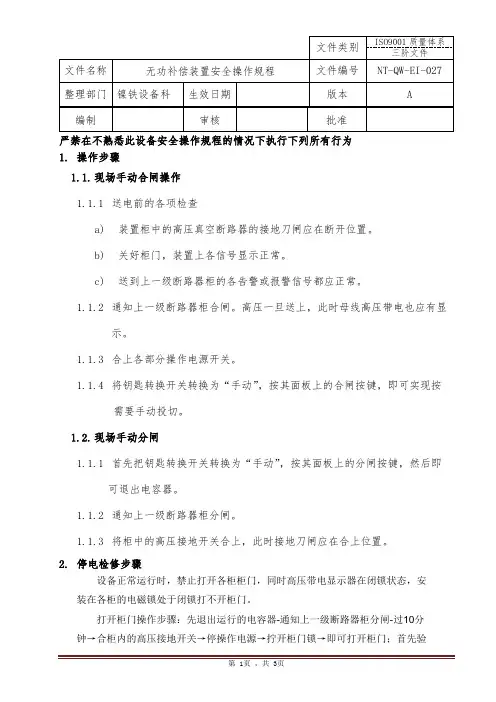

1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。
2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。
3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。
4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。此时可检测整个系统中各个电容的回路是否正确。

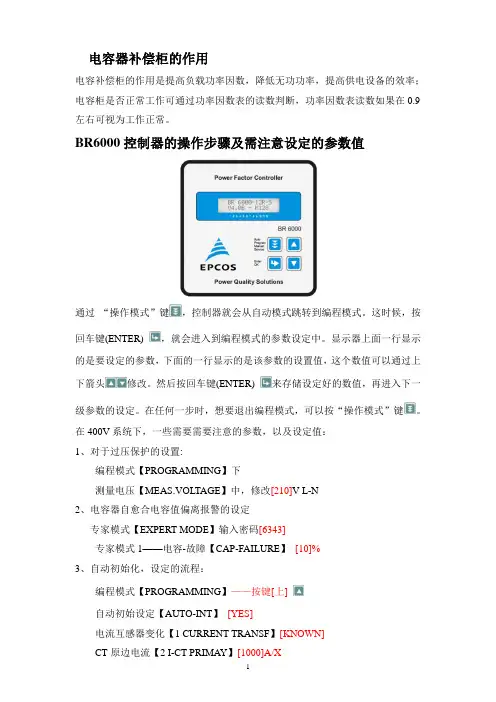

5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示”CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cosφ。此时可设置控制器的参数，可将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，同时设定模式设置为人工设定模式。将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。当设定参数时，将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，可将设定模式设置为全自动设定模式。此时将“投切允许”打至右位即（ON位置）,将转换开关切换至自动状态,无功补偿成套装置将投入正常工作。此时控制器将进行“自学过程”，在数据初始化过程中，控制器按既定“功率因数值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录所接入电容器组的值，寻找到最小电容器组作为无功投入门限。此时对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到投入电容器组达到投入门限为止。此时按下“增加”键可调出动态参数显示代码：I(电流)，U（电压），Q（无功功率），P（有功功率），再按“减少”键可调出动态参数对应显示值，按”菜单设置”键可返回主显示值：功率因数cosφ。
6.如果要使自动无功补偿成套装置停止运行，应先将转换开关切换至手动状态（HAND）,将其投入的电容全部切掉。如果要测试控制器的保护功能，可以将电
压调高于额定电压（如额定电压为380V,可加压至400V），此时控制器可自动快
速(5秒)逐级切除已投入的电容器组，并显示电压值。而将电流互感器的次级信
号调至低于150mA时，控制器会封锁电容器的投入，并同时自动快速(5秒)逐级
切除已投入的电容器组。而设置控制器的参数时，可将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，同时设定模式设
置为人工设定模式。将转换开关切换至自动状态,将“投切允许”打至右位即（ON
位置）,无功补偿成套装置将投入正常工作。此时可以手动按下无功补偿控制器
上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主
回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定
的设置为止，此时如果再继续投切，超过预设“功率因数值”时，控制器可自动
快速(5秒)逐级切除已投入的电容器组。
7.接通风机电源，柜顶风机利用温度控制器进行自动控制。顶部的风机由温控开
关控制，当温度达到预定温度时，温控开关接通，风机开始运行；当温度低于预
定温度时，温控开关断开，风机停止运行。
英文版：
Step 1: When the complete device wiring is correct, the power supply situation is normal,put the power switch of intelligent capacitor compensation to the off position (OFF position) temporarily, and set the other power supply of each cabinet to the on position (ON position).
Step 2: The main circuit switch inside the 1# line cabinet are arranged on position (ON position),then the
main circuit breaker(QF1) inside in 1# cabinet will in the position of electric storage,the closing process please read the following 3 operations.
Step 3: First,press the “storage” button,the electric motor of the main circuit breaker begin to storage the energy,then the indicating lamp of storage is bright at the end of this step.Secondly, press the “close”button,the mechanical spring release the energy,so as to put the main circuit breaker(QF1) to the closing position.Thirdly,after the main circuit breaker is closed,the closing indicator lights is bright ,the brake lights and the indicating lamp of storage is extinguished.
Step 4:When the Step1 to Step3 are complete,and all instructions are under normal circumstances, if you switch rotary to manual mode(non automatic state), you can switch the capacitor. Then the indicating lamp corresponding circuit is bright, the coil of the contactor is attracted,at the same time, the contactor in main circuit is switched on, and the capacitor is
input into the grid.Now you can detect whether each circuit of capacitance in the system is correct or not. Step 5: When all instructions are under normal circumstances,put the power of intelligent wattless controller inside capacitor cabinet to the on position, the controller will display “CAL” after it is switched on,and it will get into the automatic status in 5 seconds,if the current of input can satisfies the minimum preset(such as greater than 150mA),it will display Power Factor(cosφ).Then you can set the parameters of the controller,you can set the Power Factor to 0.95 or 0.96(it must be greater than the measured power factor cosφ),and set the mode in Manual mode.Then you can switch the conversion to automatic state, and put the "switching allows" to the right location (position ON),and the wattless compensation equipment will be put to work.Now you can pressed “add” button on the wattless power compensation controller to switch the corresponding capacitor,the indicator lights corresponding circuit are bright at the same time,the contactor coil is attracted, and contactor in main circuit is switched on,and the
capacitor is put into the grid,until the Power Factor reaches the predetermined set,whereas press “sub”button can cut off the corresponding capacitor.When you set the parameters of the controller,you can set the Power Factor to 0.95 or 0.96(it must be greater than the measured power factor cosφ),and set the mode in Automatic mode.Then you can put the "switching allows" to the right location (position ON),and switch the conversion to automatic state, the wattless compensation equipment will be put to work.The controller will be set in “self-learning”process,when it initializes the data,it will compare the Power Factor which is switched the capacitor into the grid to the Power Factor which is preset in the controller,then start the capacitor systematically,so as to improve the Power Factor,and take a record about the value of capacitor at the same time,just to get the minimum number of the capacitor group as the threshold.At this time,the indicator lights corresponding circuit are bright at the same time,the contactor coil is attracted, and contactor in main circuit is switched on,and the capacitor is put into
the grid,until the number it inputs reaches to the threshold.Then you can press the “add”button to show the dynamic parameter:I(regard as current),U(regard as voltage),Q(regard as wattless power),P(regard as active power),and you can press “sub”button to show the value corresponding to the parameters,and you can also press “menu” to return to the main screen to display the value:Power Factor(cosφ).
Step 6:If you want to stop the automatic wattless power compensation equipment,you should convert the switch to manual state,the whole capacitors it inputs will be cut off. If you want to test the function of protection of the controller,you can set the voltage,when it higher than the rated voltage(such as the rated voltage is 380V,and you can put the voltage to 400V),now the controller can gradually cut off the capacitor which has been invested automatically and quickly,and display the voltage at the same time.While you set the secondary signal of the current transformer below 150mA,the controller will lock the investment of the capacitor,and the controller can gradually cut off the capacitors which have been invested automatically
and quickly.And when you set the parameters of the controller,you can set the Power Factor(cosφ)to
0.95or 0.96(it must be greater than the measured power factor cosφ),and set the mode in Manual mode.Then you can switch the conversion to automatic state,and put the "switching allows" to the right location (position ON), the wattless compensation equipment will be put to work.Now you can pressed “add” button on the wattless power compensation controller to switch the corresponding capacitor,the indicator lights corresponding to circuit are bright at the same time,the contactor coil is attracted, and contactor in main circuit is switched on,and the capacitor is put into the grid,until the Power Factor reaches the predetermined set,while you just put more capacitor into grid,the Power Factor will greater than the preset parameter,the controller can gradually cut off the capacitors which have been invested automatically and quickly.
Step 7:Turn on the the fan power, the temperature controller will automatic control the fan. The top of the fan is controlled by a temperature controller, when
the temperature reaches the preset temperature, the temperature controller is turned on, the fan will run; when the temperature is lower than the preset temperature, the temperature controller is turned off, and the fan stops running.

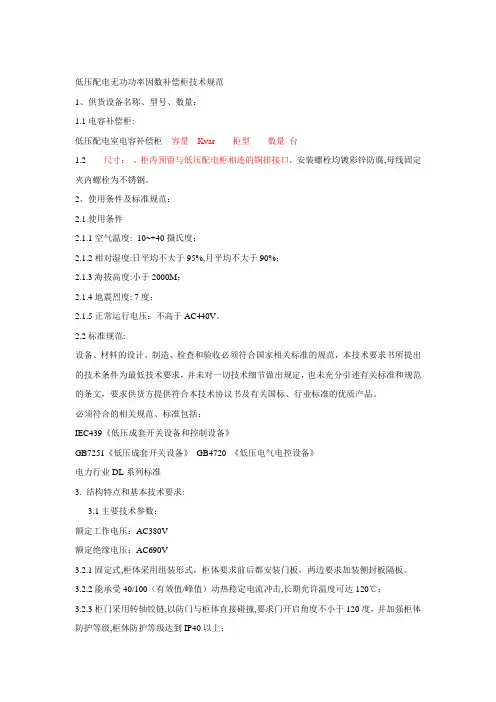

低压无功补偿技术规格书． 低压自动无功补偿装置技术要求 1、总则 1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。 1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应
服务，以保证的安全可靠运行。 1.3、供方须执行现行国家标准和电力行业标准。有矛盾时，按技术要求较高的标准执行。主要的标准如下： GB/T 15576-2008 《低压成套无功功率补偿装置》 GB50227-95 《并联电容器成套装置设计规范》 JB5346-1998 《串联电抗器》 GB191 《包装贮运标准》 GB11032-2000 《交流无间隙金属氧化锌避雷器》 GB/T 2681-1981 《电工成套装置中的导体颜色》 GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》 GB1028 《电流互感器》 GB10229 《电抗器》 DL/T620-1997 《装置过电压保护和绝缘配合》 GB 4208-93 《外壳防护等级》（IP代码） GB/T14549-93 《电能质量-公用电网谐波》 另外，尚应符合本技术规格书规定的技术要求和买方的要求。 1.4、未尽事宜，供需双方协商确定。 2、设备环境条件 2.1、周围空气温度 ℃38.4最高气温： 低压无功补偿设备 技术协议 29.3℃最低气温： - 6.8~10.6℃年平均气温： 1500米2.2、海拔高度：不大于0.05g 6度区，动峰值加速度：2.3、地震烈度：户内2.4、安装地点：、电容补偿柜技术参数3400V 额定电压：1） AC 660V 额定绝缘电压： 2500V 额定工频耐受电压：1min 8kV 冲击耐压： TMY 主母线：）2TMY 母线：PE 系统容量与无功补偿设备等应达到设计要求；3） 外形尺寸：具体见附图4）电压等级下的动态电容无功380V采用）无功功率补偿全部采用动态补偿方式：5 补偿柜，补偿容量具体见附表。％的电抗器，从根本7 对控制器、电抗器、驱动器进行特殊设计，要求选用6）上解决与系统发生串联、并联谐振，避免使谐波放大，实现无功补偿和谐波抑制并举的功能；控制应具有高可靠性，而且操作简单，与系统联结时，不需要考虑交流系统）7 相序，不会因为相序接错而带来烧坏可控硅或其他器件的现象；实现电流过零投切，电容投切过程中无涌流冲击、无操作过电压、无电弧重8）燃现象，使用寿命长；控制器实现全数字化，液晶显示，具有联网通讯功能；9）根据负载无功和负荷波动情况，在规定的动态响应时间内，多级补偿一次到）10位；
北京安普瑞生电气技术有限公司 APRS /QW-16-2009 低压成套开关设备出厂检验规程(低压配电柜及动力配电箱类) （例行检验和确认检验） 编制： 审核： 批准： 日期：2009年12月15日
1 适用范围 本规程规定了本公司生产的低压成套开关设备出厂检验的项目、内容、质量要求、检验方法、判定规则。是对生产的最终阶段对生产线上的产品进行100%的检验（检验后，除包装和加贴标识外，不再进一步加工）。 本规程适用于本公司生产的标准型低压成套开关设备。对特殊产品、非标产品、或合同规定有特殊要求的产品，应在编制的质量计划中规定出厂检验的补充要求。 2 引用标准 GB 7251.1-2005 低压成套开关设备和控制设备第1部分： 型式试验和部分型式试验 JB/T 9661-1999 低压抽出式成套开关设备 JB/T 5877-2002 低压固定封闭式成套开关设备 JB/T 10328-2002 低压固定面板式成套开关设备 GB50303-2002 建筑电气工程质量验收规范 GB4208-1993 外壳防护等级 CNCA.01C.010.2001 电气电子产品强制认证实施细则低压电器 低压成套开关设备3出厂检验项目 a）一般检查 b）通电、机械操作试验 c）介电强度试验 d）保护电路连续性试验 e）电气间隙、爬电距离和间隔距离的检查 f）功能单元互换性试验（仅适用于抽出式成套开关设备） g）一致性检查 h）外壳防护等级的验证 i）绝缘电阻的测试 4 一般检查 4.1 一般检查的内容 a）产品内元器件的检查 b) 产品涂层的检查 c）母线和导线的检查 d）电镀层的检查 e) 指示灯和按钮颜色的检查 f) 产品的接地检查
低压开关柜成套装置 技术规范书 广西电网公司 2008年02月 目次 1总则 2技术要求 3技术服务 4供方提供的380V低压开关柜主要技术参数
5质量保证 6 供货范围 6技术资料及图纸交付进度附图：站用电配置接线图
1总则 提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。 1.1本设备技术规范书适用于380V低压开关柜设备成套装置。它提出了该设 备的功 能设计、结构、性能、安装和试验等方面的技术要求。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作 出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。 1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供 的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较
高标 准执行。 1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同 正文 具有同等的法律效力。 1.6本设备技术规范书未尽事宜，由需供双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB/T 14048.1－2006 低压开关设备和控制设备总则 GB1408－89低压设备和控制设备 GB 7251-1998~2006低压成套开关设备 GB4942.2－85低压电器防护等级 DL/T 5137－2001电测量及电能计量装置设计技术规程 GB 10233-2005 低压电器成套开关设备基本试验方法 IEC439 低压开关设备和控制设备装置 GB/T3859.1-1993 半导体变流器基本要求的规定 GB/T7261-1987 继电器及继电器保护装置基本试验方法 GB/17478-1998 低压直流设备的特性及安全要求 JB/T8456-1996 低压直流开关设备 NDGJ8-89 火力发电厂、变电所二次接线设计技术规程 Q/GXD 126.01-2006 电力设备交接和预防性试验规程 2.2 使用环境条件 2.2.1 周围空气温度 最高温度：＋40 ℃； 最低温度：－10 ℃； 最大日温差：25K。 2.2.2 海拔高度：≤1000 m。 2.2.3 环境相对湿度（20℃时）
低压无功补偿回路保护熔断器选择 低压无功补偿柜中补偿回路的熔断器作用，是为了保证整个回路安全可靠的运行，以达到无功补偿的目的，那么电容器（和串联电抗器）作为补偿回路的核心元件，熔断器对它提供可靠的保护性能是非常必要的。由于现行相关标准里对补偿回路保护熔断器的选择没有特别详细的要求，所以在实际应用中大家的选择也不尽一致，有时差别甚至相当悬殊。 在低压配电系统中的负载类型变得越来越复杂的情况下，补偿回路熔断器的选择不能一概而论，要视低压无功补偿的具体类型进行科学的分析和选择。 下面我们根据相关的国家标准和低压无功补偿类型两方面来分析如何合理正确的选择补偿回路的熔断器。 一、相关的国家标准 1、在低压并联电容器标准GB/T12747.1-2004中，对有关电容器最大电流和保护的相关要求和说明如下： 21 最大允许电流 电容器单元应适用于在线路电流方均根值为1.3倍该单元在额定正弦电压和额定频率下产
生的电流下连续运行，过渡过程除外。考虑到电容偏差，最大电容可达1.10CN，故其最大电流可达1.43IN。 这些过电流因素是考虑到谐波、过电流和电压偏差共同作用的结果。 33 过电流 电容器决不可在电流超过第21章中规定的最大值下运行。 34 开关、保护装置及连接件 开关、保护装置及连接件均应设计成能连续承受在额定频率和方均根值等于额定电压的正弦电压下得到的电流的1.3倍的电流。因为电容器的电容可能为额定值的 1.10倍，故这一电流最大值为 1.3×1.10倍额定电流，即为1.43IN 2、在中低压电容器及其成套装置标准GB7251中，有关电容保护熔断器的选择要求如下： 5.3.5 b） 熔断器额定工作电流（方均根值）应按2~3倍单组电容器额定电流选取。 3、在并联电容器装置设计规范GB50227-2008中，有关电容保护熔断器是这样要求的： 5.4 熔断器 5.4.2 用于单台电容器保护的外熔断器的熔丝额
低压开关柜检验规程(总6页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
低压开关柜检验规程及成品检验流程 一，壳体外形尺寸和外观质量检验 1.1壳体高度偏差不大于总高度的5％ 1.2对角线偏差不大于对角线长度得2％ 1.3门缝偏差 二，电器元器件装配质量 2.1所有电器元件型号、规格、数量符合图样要求； 2.2元器件的安装、布局符合图纸和工艺要求； 2.3面板上的指示灯、按钮、仪表安装均应横平竖直, 2.4元器件是否有完整的标志、铭牌，标牌上内容是否正确； 2.5元器件安装要牢靠、合理、符合元器件生产厂的安装要求（例如有的元件只能竖装，不允许横装，有的不允许倾斜等）。 2.6电器元件和功能单元中带电部件符合（电气间隙≥8mm 爬电距离≥14mm）规定。 2.7电器元件的裸露带电端子等带电导体距金属构件（如框架、隔板、门板等）的距离不得小于20㎜。 三，线路连接 3.1导线连接要牢靠,每个端子只允许连接一根导线（必要时允许连两条导线）. 3.1绝缘导线穿越金属构件应有保护导线不受损伤的措施； 3.2用线束布线，线束要横平竖直，且横向不大于30㎜，竖向不大于400㎜，应有一个固定点； 3.3交流回路的导线穿越金属隔板时，该电路所有相线和零线均应从同一孔中穿过. 3.4在可移动的地方，必须采用多股铜芯绝缘导线，并留有长度富裕度； 3.5接地保护在连接框架、面板等涂覆件时，必须采用刮漆垫圈，并拧紧紧固件。 3.6：母排表面涂层（如镀镍、搪锡、涂漆）应均匀、无流痕，母排弯曲处不得 有裂纹及大于1㎜的皱纹，母排表面应无起皮、锤痕、凹坑、毛刺等。 3.7母排安装质量：
配电箱安全操作规程 第1条所有配电箱均应标明其名称、用途，并作出分路标记。 第2条所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。 第3条所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 第4条对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。 第5条所有配电箱、开关箱在使用过程中必须按照下述操作顺序：一、送电操作顺序为：总配电箱--分配电箱--开关箱二、停电操作顺序为：开关箱--分配电箱--总配电箱(出现电气故障的紧急情况除外) 第6条施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。 第7条开关箱的操作人员必须符合第27条要求，并熟悉开关电器的正确操作方法。 第8条配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。 第9条配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。 第10条熔断器的熔体更换时，严禁用不符合原规格熔体或铁
丝、铜丝、铁钉等金属体代替使用。 第11条配电箱、开关箱的进线和出线不得承受外力。严禁挂晒衣服等生活用具，与金属尖锐断口和强腐蚀介质接触。 第12条电工安装、维修或拆除临时用电工程必须由电工完成。电工技术等级应同工程的难易程度和技术复杂性相适应。 第13条各类用电人员应做到： 一、掌握安全用电基本知识和所用设备的性能。 二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带"病"运转。 三、停用的设备必须拉闸断电，锁好开关箱。 四、负责保护所用设备的负荷线，保护零线和开关箱。发现问题及时报告解决。 五、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。 第14条施工现场临时用电必须建立安全技术档案，内容共应包括： 一、临时用电施工组织设计的全部资料。 二、修改临时用电施工组织设计的资料。 三、临时用电技术交底与验收资料。 四、临时用电安全检查与安全隐患整改资料。 五、电气设备的试车、检验和调试纪录(合格)。 六、接地电阻测定记录：
低压开关柜技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
项目：沁水县梅园·悦港新城小区 低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司 供方：江苏亚盟电气有限公司 2017年4月 GCS低压配电设备 总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过 垂直加速度不超过 u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业
标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S） 水平母线（主母线）：50kA、80kA 垂直母线（支母线）：50kA 保护导体（接地主母线）：30、48kA 中性母线（中性主母线）：30、48kA —额定峰值耐受电流 水平母线（主母线）：105、176kA 垂直母线（支母线）：105kA 4、选用元件 一次主元件
低压无功补偿的几个问题 1、补偿柜有那些标准？电容器有那些标准？ 2、为什么要在系统安装电力电容补偿装置？ 3、用于补偿的电力电容器现行的标准是什么？ 4、为什么电容器的保护控制电器和导线要求按照电容器额定电流的1.5倍来选择? 5、补偿柜中熔断器为何不能用微型断路器来代替? 6、补偿柜中热继电器何种情况下可省略? 7、XD1电抗器与滤波电抗器一样吗? 低压无功补偿的几个问题 1、补偿柜有那些标准？电容器有那些标准？ （a）机械部相关标准： JB7115-1993低压无功就地补偿装置 JB7113-1993低压并联电容器装置 （b）电力部相关标准： DL／T 597—1996低压无功补偿控制器订货技术条件－有效版本 （c）国标 GB 12747.2-200410KV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验-有效版本 GBT 12747.1-2004标称电压1kV及以下交流电力系统用自愈式并联电容器第1部分：总则-有效版本 2、为什么要在系统安装电力电容补偿装置？ 工业生产广泛使用的交流异步电动机、电焊机、电磁炉等设备都是感性负载，这些感性的负载在进行能量转换过程中，使加在其上的电压超前电流一个角度，这个角度的余弦cosΦ叫做功率因数。当功率因数即无功功率很大时，会有以下危害： （1）增大线路电流，使线路损耗加大，浪费电能； （2）因线路电流增大，一旦输电线路较远，线路上的电压降就大，电压过低就可能影响设备正常使用； （3）对变压器或者发电机而言，无功功率大，变压器或者发电机输出的电流也大，往往是输出电流已达额定值，这时负荷若再增加就需要加多一台变压器或者发电机组，浪费资源；补偿了电容后，同样负荷下变压器或者发电机输出电流大大降低，再增加负荷机组也能承受，无需再加一台变压器或者发电机，可节省资源。 （4）月平均功率因数工业用户低于0.92、普通用户低于0.9要被供电管理部门处于不同额度的罚款。 增加并联电容补偿柜是补偿功率因数的方法之一（另外还有采用过激磁的同步电动机、调相机、异步电动机同步化等方法）。 3、用于补偿的电力电容器现行的标准是什么？ 现行的两个标准是： GB 12747.2-200410KV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验-有效版本 GBT 12747.1-2004标称电压1kV及以下交流电力系统用自愈式并联电容器第1部分：总则-有效版本
低压开关柜检验规程及成品检验流程 一，壳体外形尺寸和外观质量检验 1.1壳体高度偏差不大于总高度的5％ 1.2对角线偏差不大于对角线长度得2％ 1.3门缝偏差 1.3.1门缝与对应框架横梁或立柱应平行，当门缝长度或宽度不大于1000mm时，门缝与横梁水平偏差或与立柱垂直偏差不大于1mm，当门缝长度或宽度大于1000mm时，门缝与横梁的水平偏差或与立柱的垂直偏差不大于1.5mm。 1.3.2同一柜子上下相邻门与门之间应平行，门缝长度不大于1000mm时，两条门缝水平偏差不大于 2.5mm 1.3.3壳体板厚，立柱强度，几何尺寸等符合图纸要求。 1.3.4壳体喷漆应均匀，附着力强，色彩应符合图纸要求，喷涂层不能有皱纹，流痕，针孔，气泡透底，壳体平面凸凹不应超过3 mm 1.3.4.1柜体组装要牢靠，门的开启要灵活。 二，电器元器件装配质量 2.1所有电器元件型号、规格、数量符合图样要求； 2.2元器件的安装、布局符合图纸和工艺要求； 2.3面板上的指示灯、按钮、仪表安装均应横平竖直, 2.4元器件是否有完整的标志、铭牌，标牌上容是否正确； 2.5元器件安装要牢靠、合理、符合元器件生产厂的安装要求（例如有的元件只能竖装，不允许横装，有的不允许倾斜等）。 2.6电器元件和功能单元中带电部件符合（电气间隙≥8mm 爬电距离≥14mm）规定。 2.7电器元件的裸露带电端子等带电导体距金属构件（如框架、隔板、门板等）的距离不得小于20㎜。 2.7.1各相的熔断器之间应有挡板，防止一相熔断器熔断时影响相邻的熔断器。 三，线路连接 3.1导线连接要牢靠,每个端子只允许连接一根导线（必要时允许连两条导线）. 3.1绝缘导线穿越金属构件应有保护导线不受损伤的措施；
目录 1. 总则 (1) 2. 标准规范 (1) 3. 工作与供货范围及供货设备数量 (2) 4. 技术要求 (4) 5. 技术文件和图纸 (8) 6. 试验和检查 (10) 7. 技术服务与设计联络 (12) 8. 附图：低压开关柜及动力配电箱招标文件附图
1总则 1.1本设备技术规范适用于400V低压开关柜设备，经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求参照本规范执行。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节 做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.4本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得￡09000（ GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC （Chi na Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。 2标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会 （IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。 本合同必须遵照执行的技术规范如下（但不限于此）： （1）《低压开关设备和控制设备》GB/T14048.1 （2）《低压设备和控制设备》GB1408 （3）《低压成套开关设备》GB7251- （4）《低压成套开关设备和控制设备》IEC439-1
低压无功补偿配置方案 把具有容性功率的装置与感性负荷联在同一电路，当容性装置释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性装置吸收能量，能量在相互转换，感性负荷所吸收的无功功率可由容性装置输出的无功功率中得到补偿。 在电网运行中，因大量非线性负载的运行，除了要消耗有功功率外，还要消耗一定的无功功率。负荷电流在通过线路、变压器时，将会产生电能损耗，由电能损耗公式可知，当线路或变压器输出的有功功率和电压不变时，线损与功率因数的平方成反比。功率因数越低电网所需无功就越多，线损就越大。因此，在受电端安装无功补偿装置，可减少负荷的无功功率损耗，提高功率因数，降低线损耗。 接入电网要求 安装地点和装设容量，应根据分散补偿和降低线损的原则设置。补偿后的功率因数应符合现行国家标准《全国供用电规则》的规定(一般不低于0．9)。 无功补偿的作用 功率因数低，电源设备的容量得不到充分利用，负载功率因数越低，通过变压器送出的有功功率就越小，有相当大的一部分功率在电源和负荷之间来回传输，这部分功率不能做有用功，变压器不能被充分利用。功率因数偏低，在线路上会产生较大的压降和功率损耗。线路压降增大则负载电压降低，有可能使负载工作不正常。 补偿方式 1)集中补偿：电容器组集中安装在总降压变电所6—10kV母线上，提高整个变电所的功率因数，这样可减少高压线路的无功损耗，提高变电所的供电电压质量。 2)分组补偿：电容器组安装在终端变电所的高压或低压线路上。 3)就地补偿：将电容器安装在感性负载附近，就地进行无功补偿。 4)静态补偿：电容柜的控制器测出电路的功率因数并决定要补偿的电容器，并投入电容器补偿，需要一定的时间。特别是某个或几个电容器从电路中切除后需要有一定的时间间隔进行放电，才可以再次投入。有的负载变化快，这时电容器的切除、投入的速度跟不上负载的变化，所以称为静态补偿。静态补偿的优点：价格低，初期的投资成本少，无漏电流。缺点：涌流大，即使采用了限流接触器，涌流仍可达到电容器工作电流的十几倍。寿命短、故障多、维修费用多。 5)动态补偿：采用晶闸管控制电容器的接入和切除，选择电路上电压和电容器上电压相等时投入、切除，此时流过晶闸管和电容器的电流为零。解决了电容投入时的涌流问题。动态补偿的优点：涌流小、无触点、使用寿命长、维修少、投切速度快(≤20ms)。缺点：价格高、发热严重、耗能、有漏电流。 低压并联电容器无功补偿回路配置 总回路刀开关和分回路交流接触器或功能相同的其他的元件：保护用避雷器：熔断器，热继电器(装设谐波超值保护时可不装》限制涌流的限流线圈(交流接触器或电容器本身具备限制涌流的功能时可不装》放电元件：动投切控制器、保护元件、信号和测量表计等配套元件，谐波含量超限保护，在电容器前装上HFX消谐波磁环，阻止谐波进入电容器，保护设备正常运行。 电器和导体的选择 1)并联电容器装置的总回路、分组回路的电器和导体的稳态过电流，应为电容器组额定电流的1．35倍。 2)开关：额定电流不能小于电容器组额定电流的1．35倍。
低压配电柜设备材料技术规范书 撰写人：___________ 部门：___________
低压配电柜设备材料技术规范书 一、产品技术要求： 1、招标范围投标设备必须符合本标书的技术、商务要求，满足本工程设计图纸要求，满足安顺市市供电部门的有关规定，符合现行国家标准、技术标准和规范 2、设备应符合下列标准规范的要求： GB7251-97 低压成套开关设备； GB9466 低压成套开关设备基本试验方法；GB／T4942．2 低压电气防护等级； GB3047．1 面板、架和框的基本系列；GB50150-91 电气装置安装工程设备交接试验标准。 3、设备的技术要求： 3.1、低压配电柜应采用最先进的技术，而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便。 3.2基本要求 3.2.1、进出线方式：满足设计要求。 3.2.2、柜体防护等级：IP30 3.2.3、维护方式：低压柜能够进行双面维护 3.2.4、气候环境：满足贵州省气候环境要求 3.3、低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证证书，并满足相关标准要求。除招标文件技术要 第 2 页共 2 页
求中特定的元器件品牌以外，成套设备生产厂家必须严格按照图纸所标注的型号及厂家报价，否则将视为未响应招标文件的技术要求！ 3.4、为便于开关电器的上下级保护配合和方便管理，配电柜内的框架断路器、塑壳断路器、微型断路器、接触器、热继电器等应选用同一品牌体系的产品。 3.5、系统二次线路由供货商根据要求作深化设计，并经设计院审核认可。 4、配电柜的结构要求 4.1、低压配电柜必须是抽出式结构，并配备与其配套的补偿电容柜；采用模数化组合设计，通用性强。具有足够的动热稳定性；电气方案配置灵活。柜体尺寸和数量、排列方式应符合设计图要求，不得作出调整，低压配电柜应为设计紧凑，通用性强，组合装配的抽出式结构。由框架、外壳、柜内功能单元室（含抽出式组件）、母线、保护线和中性线连接排、走线槽、电缆安装支件等组成。柜体采用优质敷铝锌板材，板材厚度不小于2.0毫米，且组装牢固；柜体的上下部应设有充分的通风散热孔装置 4.2、柜体的前后门及其外表面均应进行环氧粉末喷涂处理，喷涂厚度不小于50微米，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜色需经招标人确认。所有柜内的零件、螺钉、电缆攀附的支架等均应镀锌，并达到耐盐雾腐蚀的标准。 4.3、低压配电柜的功能单元有抽屉式（馈电柜）、抽出式（进线柜） 第 2 页共 2 页

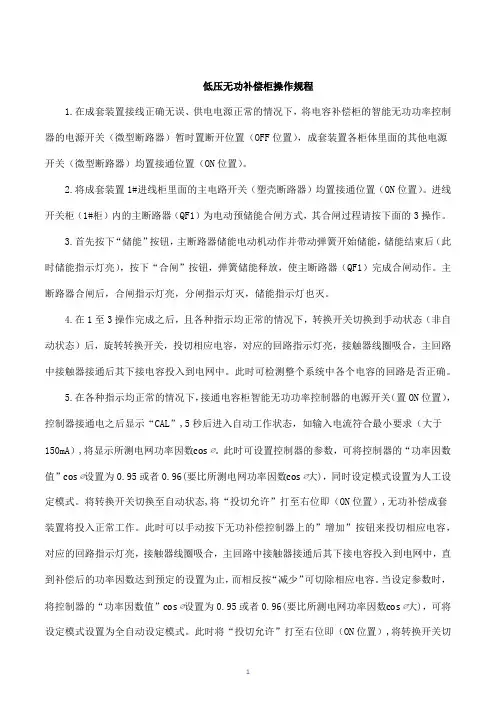

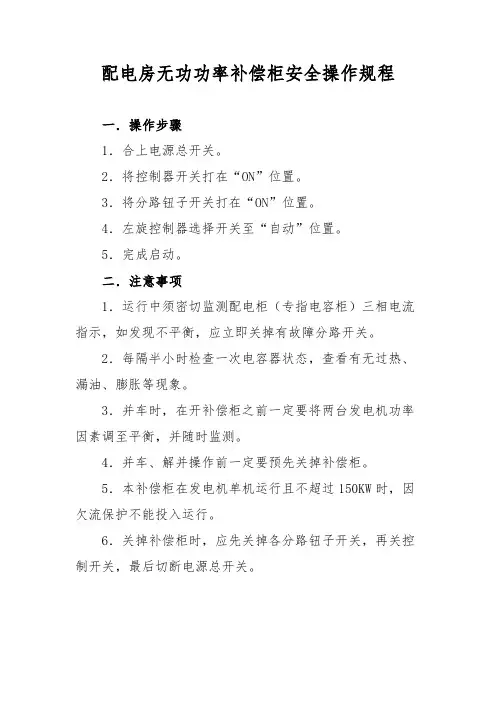

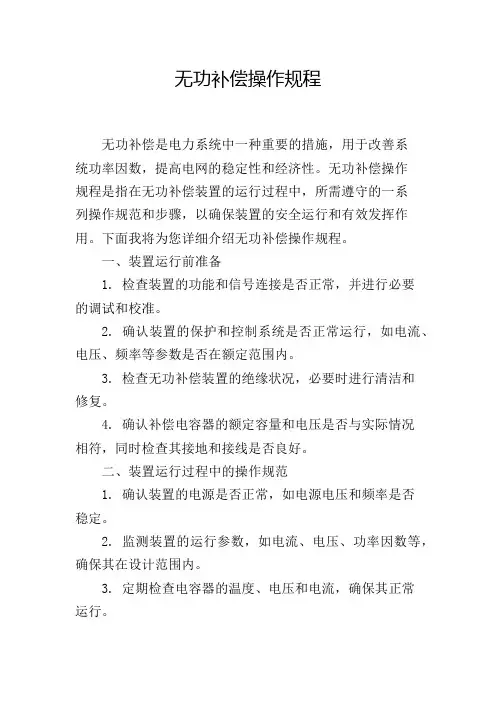

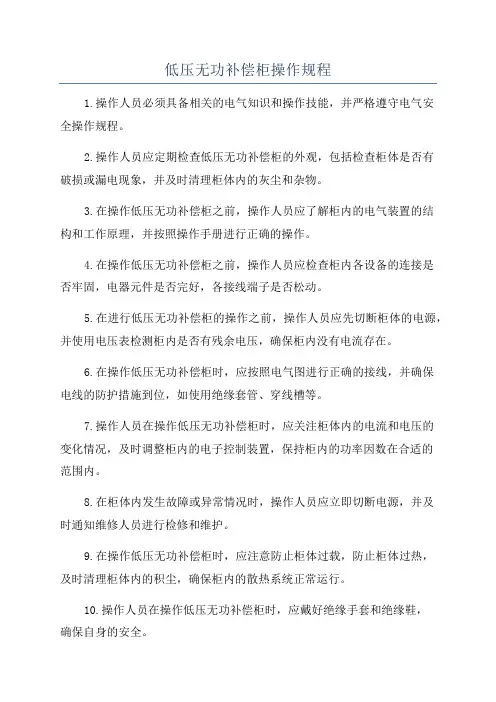

低压无功补偿柜操作规程 1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。 2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。 3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。 4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。此时可检测整个系统中各个电容的回路是否正确。 5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示“CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cos?。此时可设置控制器的参数，可将控制器的“功率因数值”cos?设置为0.95或者0.96(要比所测电网功率因数cos?大)，同时设定模式设置为人工设定模式。将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。当设定参数时，将控制器的“功率因数值”cos?设置为0.95或者0.96(要比所测电网功率因数cos?大)，可将设定模式设置为全自动设定模式。此时将“投切允许”打至右位即（ON位置）,将转换开关切
