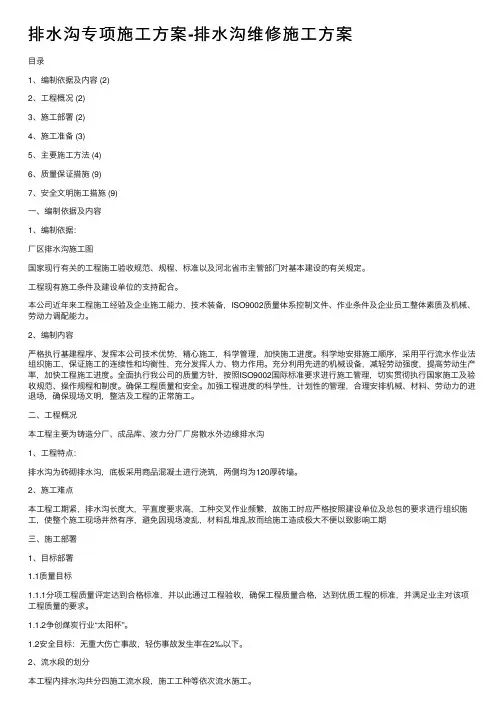

目录
1、编制依据及内容 (2)
2、工程概况 (2)
3、施工部署 (2)
4、施工准备 (3)
5、主要施工方法 (4)
6、质量保证措施 (9)
7、安全文明施工措施 (9)
一、编制依据及内容
1、编制依据：
厂区排水沟施工图
国家现行有关的工程施工验收规范、规程、标准以及河北省市主管部门对基本建设的有关规定。
工程现有施工条件及建设单位的支持配合。
本公司近年来工程施工经验及企业施工能力，技术装备，ISO9002质量体系控制文件、作业条件及企业员工整体素质及机械、劳动力调配能力。
2、编制内容
严格执行基建程序、发挥本公司技术优势，精心施工，科学管理，加快施工进度。科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。全面执行我公司的质量方针，按照ISO9002国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度。确保工程质量和安全。加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明，整洁及工程的正常施工。
二、工程概况
本工程主要为铸造分厂、成品库、液力分厂厂房散水外边缘排水沟
1、工程特点：
排水沟为砖砌排水沟，底板采用商品混凝土进行浇筑，两侧均为120厚砖墙。
2、施工难点
本工程工期紧，排水沟长度大，平直度要求高，工种交叉作业频繁，故施工时应严格按照建设单位及总包的要求进行组织施工，使整个施工现场井然有序，避免因现场凌乱，材料乱堆乱放而给施工造成极大不便以致影响工期
三、施工部署
1、目标部署
1.1质量目标
1.1.1分项工程质量评定达到合格标准，并以此通过工程验收，确保工程质量合格，达到优质工程的标准，并满足业主对该项工程质量的要求。
1.1.2争创煤炭行业“太阳杯”。
1.2安全目标：无重大伤亡事故，轻伤事故发生率在2‰以下。
2、流水段的划分
本工程内排水沟共分四施工流水段，施工工种等依次流水施工。
2.1施工总体部署：依照施工流水段的划分，先施工铸造南侧、及成品库西侧，再施工铸造北侧及成品库东侧，每个施工段本着遵循建筑工程的施工基本要求，“先深后浅”、“先地下后地上”，“先结构后装饰”原则进行施工。
2.2为了保证工程质量，每个施工段排水沟土方开挖前，由建设、监理、施工单位进行验线，确定无误或位置合理并办理验线手续后，再进行土方开挖。
4、施工准备
4.1技术准备
4.1.1项目总工组织项目部技术、生产等有关人员熟悉图纸及有关规范、规程的学习，掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录，通过会审，对图纸中存在的问题，与设计、建设、监理各单位共同协商解决，取得一致意见后办理图纸会审记录，作为施工图变更依据和施工操作依据。
4.1.2做好施工方案及技术交底工作，了解设计意图，组织有关人员对图纸进行学习和会审工作，使参与施工的人员掌握施工图的内容、要点和特点，同时审查和发现施工图中的问题，以便能正确无误地组织施工。
4.2人员准备
4.2.1根据本工程施工进度计划编制劳动力需用计划，编制劳动力需用计划时综合考虑公司的综合施工能力。
4.2.2根据本公司的全员生产率，以及本施工方案中所确定的施工方法和工艺流程进行编制
劳动力计划表
根据本项目的工程特点、施工方案、施工机具配备的要求、数量、施工进度安排及项目部的实际施工能力，编制施工机具需用计划。施工机械设备需用计划详见下表：
施工机械准备计划表
序号机械设备名称规格型号
功率
（KW/台）
数量进场日期
1 钢筋弯曲机WJ40-1 3 1台2013.3.10
2 钢筋切断机QJ40-1 7.5 1台2013.3.10
3 木工圆盘锯MJ-106 5.5 1台2013.3.10
4 插入式震动器H26-30 1.1 3台2013.3.10
5 交流电焊机BX3-500-2 40KV 3台2013.3.10
6 机动三轮车1辆2013.3.10
7 直螺纹钢筋连接机2台2013.3.10
8 打夯机5台2013.3.10
9 水平仪1台2013.3.10
10 反铲挖土机1台2013.3.10
11 自卸汽车1台2013.3.10
4.4材料准备
4.4.1砖：砖的品种，强度等级须符合设计要求，并应规格一致。有出厂证明、试验单。
4.4.2水泥：一般采用325普通硅酸盐水泥。
4.4.3砂：中砂，应过5mm孔径的筛。配制M5以下的砂浆，砂的含泥量不超过10%；M5及其以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。
五、主要施工方法
测量放样→土方开挖→级配砂石铺设→混凝土垫层施工→砌筑施工→压顶工程→抹灰→土方回填
1、测量
1.1按图纸设计标注的平面位置、标高及几何尺寸，放好沟沿边线，并用白
灰在地上撒出。
1.2验线：放线工作结束后，在土方开挖前，申请建设、监理、设计单位验线，准确无误后方可进行下道工序施工。
2土方开挖
2.1放完线后，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸。开挖清理完毕后，然后请监理检验。
2.2基坑在开挖前应做好场地临时排水措施，并保证流水通畅，防止地面雨水流入基坑；
2.3、基坑开挖完成后，请测量监理验收基坑。
3、级配砂石铺设
基底开挖完成后，基底铺设200mm厚级配砂石，并采用蛙式打夯机进行夯实，夯击遍数，三至四遍，级配砂石铺设要严格控制砂石质量。砂石中如遇见粒径超过5cm石子，应采用人工清除的方法，砂石中不应含有大量的泥沙。
4垫层施工
4.1垫层模板安装依据排水沟定位轴线引下的轴线控制桩进行安装，垫层模板采用竹胶板及方木进行拼模。
4.2模板安装完毕，基坑内轴线、尺寸、标高经校核无误，并经监理单位验收合格，方可浇筑垫层混凝土。
4.3混凝土采用商品混凝土。
5砌筑工程
5.1主要机具：应备有砂浆搅拌机、大铲、刨锛、托线板、线坠、钢卷尺、灰槽、小水桶、砖夹子、小线、筛子、扫帚、八字靠尺板、钢筋卡子、铁抹子等。
5.2作业条件：
5.2.1垫层施工已完成，并办完隐检手续。
5.2.2已放好排水沟轴线及边线；立好皮数杆（一般间距15～20m，转角处均应设立），并办完预检手续。
5.2.3根据皮数杆最下面一层砖的底标高，拉线检查排水沟垫层表面标高，如第一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆
中掺细石代替或用砂浆垫平，更不允许砍砖合子找平。
5.2.5砂浆配合比已经试验室确定，现场准备好砂浆试模（6块为一组）。
5.3、操作工艺
5.3.1工艺流程：
拌制砂浆→确定组砌方法→排砖撂底→砌筑
5.3.2拌制砂浆：
5.3.2.1砂浆配合比应采用重量比，并由试验室确定，水泥计量精度为±2%，砂，掺合料为±5%。
5.3.2.2宜用机械搅拌，投料顺序为砂→水泥→掺合料→水，搅拌时间不少于1.5min。
5.3.2.3砂浆应随拌随用，一般水泥砂浆和水泥混合砂浆须在拌成后3h和4h内使用完，不允许使用过夜砂浆。
5.3.3确定组砌方法：
5.3.3.1组砌方法应正确，一般采用满丁满条。
5.3.3.2里外咬槎，上下层错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。
5.3.4砌筑：
5.3.4.1砖砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，随盘随靠平、吊直。
5.3.4.2砌排水沟沟壁时应挂通线线，保证平直度，
5.3.4.3排水沟标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。
5.3.4.4排水沟支管预留洞按设计要求留置，避免后剔凿，影响砌体质量。
5.3.4.5安装管沟其型号、标高必须正确，底灰饱满；如坐灰超过20mm厚，用细石混凝土铺垫，两端搭墙长度应一致。
5.4.冬雨期施工：
5.4.1砂浆宜用普通硅酸盐水泥拌制，如遭冻，必须融化后方可使用。砂中不得含有大于10mm的冻块。
5.4.2砖应清除冰霜，冬期不浇水，应适当增大砂浆的稠度。
5.4.3雨期施工时，应防止基槽灌水和雨水冲刷砂浆；砂浆的稠度应适当减
小，收工时覆盖砌体上表面。
6、混凝土压顶施工
6.1工艺流程：
钢筋绑扎→模板支设→混凝土浇筑→模板拆除、养护
6.2钢筋绑扎：
6.2.1压顶底部设两根HPB2356通常钢筋，横向每隔200mm设一道HPB2356钢筋一道，全数绑扎，
6.3模板支设：
模板材料采用竹胶板，竹胶板背面设50*100木方作为背楞，模板采用钢筋卡子进行加固，
6.4混凝土浇筑，浇筑前，模板内侧应进行洒水湿润，混凝土浇筑时采用振捣棒进振捣密室，浇筑完后及时收面，
6.5模板拆除，模板拆除应在混凝土强度达到1.2MPA后方可进行拆除，拆除模板后应通过覆盖薄膜及撒水养护的方式进行养护，养护周期不小于7天。
7、抹灰：
7.1作业条件
7.1.1排水沟砌筑已完成，并经检查验收合格。
7.1.2将混凝土压顶等表面凸出部分凿平，对蜂窝、麻面、露筋、疏松部分等凿到实处，用1:2.5水泥砂浆分层补平，把外露钢筋头和铅丝头等清除掉。
7.1.3应在抹灰前一天浇水湿透。
7.2工艺流程
基层处理→吊直、套方、找规矩、贴灰饼→墙面冲筋(设置标筋) →抹底灰抹墙面罩面灰→养护
7.3操作工艺
7.3.1基层处理：吊直，套方，打墩，墙面冲筋，抹底层灰厚度控制在5～8Mm,并用磨板搓平带毛面。在砂浆凝固之前，表面用扫帚扫毛或用钢抹子每隔一定距离交叉画出斜线。
7.3.2抹水泥砂浆面层：底层砂浆抹后第二天，抹面层水泥砂浆，厚度为5～8mm。操作时先将墙面湿润，然后用砂浆薄刮一遍使其与底层灰粘牢，紧跟着抹第二遍，达到要求的厚度，用压尺刮平找直待其收身后，用灰匙压实压光。为防
止出现墙面花，施工过程中对于材料的配合比应注意，水灰比不能过大，要按交底控制水灰比。
7.4应注意的质量问题
7.4.1粘结不牢、空鼓、裂缝：加气混凝土墙面抹灰，最常见通病之一就是次层与基体之间粘结不牢、空鼓、裂缝。主要原因是基层清扫不干净，用水冲刷，湿润不够，不刮素水泥浆。由于砂浆在强度增长、硬化过程，自身产生不均匀的收缩应力，形成干缩裂缝。改进措施，可采用喷洒防裂剂或涂刷掺107胶的素水泥浆，增加粘结作用，减少砂浆的收缩应力，提高砂浆早期抗拉强度，改进抹灰基层处理及砂浆配合比是解决加气混凝土墙面抹面空鼓、裂缝的关键。同时砂浆表面抗拉强度的提高，足以抗拒砂浆表面的收缩应力，待砂浆强度增长以后，就足以承受收缩应力的影响，从而阻止空鼓、干缩、裂缝的出现。
7.4.2抹灰层过厚：抹灰层的厚度大大超过规定，尤其是一次成活，将抹灰层坠裂。抹灰层的厚度应通过冲筋进行控制，保持15～20mm为宜。操作时应分层、间歇抹灰，每遍厚度宜为7～8mm，应在第一遍灰终凝后再抹第二遍，切忌一遍成活。
8、土方回填
8.1作业条件
8.1,1回填前，排水沟砌筑及支管埋设均已施工完成，并进行检查验收并办理隐检手续。
8.1.2将沟槽内的杂物、积水等清理干净。
8.2工艺流程
基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收
8.3操作工艺
8.3.1回填土一般选用含水量在10%左右的干净粘性土(以手攥成团、自然落地散开为宜)。若土过湿，要进行晾晒或掺入干土、白灰等处理；若土含水量偏低，可适当洒水湿润。
8.3.2回填土要分层铺摊夯实，蛙式打夯机每层铺土厚度为200～250mm；人工夯实时不大于200mm。每层至少夯击三遍.要求一夯压半夯。
8.3．3回填管沟时，人工先将管子周围填夯实，直到管顶0.5m以上时，在
不损坏管道的情况下，方可用蛙式打夯机夯实。管道下方若夯填不实，易造成管道受力不匀而折断、渗漏。
8.4雨期施工时，防止地面水流入坑内。
8.5冬期施工时，每层回填土厚度比常温时减少25%，其中冻土块体积不得超过总填土体积的15%，且应分散，冻土块粒径不大于15cm。
8.6注意事项
8.6.1施工时，排水沟沟壁墙体达到一定强度后，才能进行回填土的施工，以免对沟壁造成损坏。
8.6.2土虚铺过厚、夯实不够或冬施时冻土块较多会造成回填土下沉，
六、质量控制
6.1、砖：砖的品种，强度等级须符合设计要求，并应规格一致。有出厂证明、试验单。
6.2、水泥：一般采用325号矿渣硅酸盐水泥和普通硅酸盐水泥。
6.3、砂：中砂，应过5mm孔径的筛。配制M5以下的砂浆，砂的含泥量不超过10%；M5及其以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。
6.4、所有新进场的原材料必须进行报验，经抽样检验合格后方可使用；对于不合格材料坚决清理出施工场外。严格按照砂浆配合比拌制砂浆。
6.5、必须做好新砌砌体养生工作：在砂浆尚未凝结的砌体，不可使其承受荷载；如发现砌体在砂浆凝结后有松动现象时，应拆除、洗净，重新砌筑；
6.6、已加水拌和的砂浆，应于开始凝结前全部用完，一般宜在3~4小时用完，气温超过30°C时，宜在2~3小时内用完。在运输过程中或在贮存中发生离析，泌水的砂浆，砌筑前应重新拌种。凝结的砂浆禁止再使用。
七、安全及环境保护措施、
施工中应加强各工序、施工人员、施工机械的安全监控，检查安全设施，进行安全教育，检查机械设备的完好情况，如有不符合要求的，必须立即整改。
施工用电
1）现场发电和用电必须按国家建筑企业施工用电管理程序要求进行；
2）所有用电设备均采用一机一闸制，漏电保护不少于2级；
3）漏电开关必须保护有效性，
4）电箱应采用防水电箱，并且每个电箱处应设立明显的警示标志；
车辆通行
1）参与本工程施工的所有车辆，必须遵守交通法规；
2）保持车速、避让行人；
施工安全
1）严禁酒后作业、带病作业、疲劳作业、穿拖鞋、赤脚上班，进入施工现场必须戴好安全帽。
2）下砖块时，下方砌筑工人停止施工并让开，待石块下完后再回施工。
3）对施工人员进行安全教育，加强其安全意识；
4）施工现场设专职安全管理人员，时刻检查、监督施工人员、机械、施工用电的安全情况。
