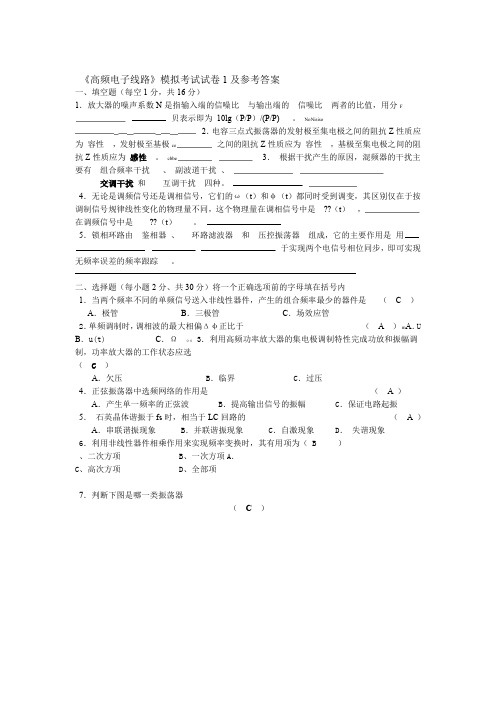

(填空题 1435) 提高振荡器频率稳定度的方法有提高振荡回路的标准性, 减小晶体管的影响, _______ , 减少电源与负载的影响等.
(填空题 2268) DSB 信号必须用________电路进行解调.
(填空题 3913) 同步检波电路通常有____ 与 ____ 两种类型.
(填空题 0857) 二极管峰值包络检波电路只能用于______信号的检波.
(填空题 3471) 本振信号的注入要主意 ____ , ____ 两个问题.
(填空题 3954) 直接调频有 ____ , ____ 等主要形式.
(填空题 4237) 间接调频有 ____ , ____ , ____ 等主要形式.
(填空题 6683) LC并联回路谐振时，回路的最大，且为纯 .
(填空题 4849) 已知LC并联谐振回路的品质因数为 Q, 且 Q>>1,谐振频率为 f0。
则其通频带 BW0.7等于；
(填空题 7226) 对于自动频率控制和自动相位控制电路，被控对象为 .对于频率和相位固定的输入信号，锁相环路的稳态相位差所产生的控制角频差应等于
(填空题 5314) 消除高频谐振放大器不稳定性的常用方法有__, 及__.
(填空题 4293) 在集电极调幅电路中, 晶体管应工作于状态.
(填空题 6585) 常用的鉴频方法有 ____, ____ , ____ .
(填空题 8898) 集电极调幅电路的线性__, 所需调制功率__.
(填空题 7474) 基极调幅电路的线性__, 所需调制功率__.
(填空题 1193) 获得 SSB 信号的常用方法有__, __.
(填空题 5984) 获得调频信号的常用方法有__, __.
(填空题 9921) 相位鉴频器线性较__, 对寄生调幅__抑制能力.
(填空题 8827) 比例鉴频器线性较__, 对寄生调幅__抑制能力.
(填空题 5746) 下图所示振荡电路的的振荡频率为__, 振荡器的类型为__.
(填空题 2182) 通常将频率在 ____ 到 ____ 之间的无线电频段称为长波.
(填空题 1892) 通常将频率在 ____ 到 ____ 之间的无线电频段称为中波.
(填空题 1953) 通常将频率在 ____ 到 ____ 之间的无线电频段称为短波.
(填空题 1997) 通常将频率在 ____ 到 ____ 之间的无线电频段称为超短波.
(填空题 2473) 通常将频率在30~300kHz范围内的无线电频段称为____.
(填空题 0164) 通常将频率在0.3~3MHz范围内的无线电频段称为____.
(填空题 4773) 通常将频率在3~30MHz范围内的无线电频段称为____.
(填空题 3415) 通常将频率在30~300MHz范围内的无线电频段称为____.
(填空题 5294) 实测某电感线圈在f = 10MHz 时的 L =100 H, Q0 = 100, 则该线圈的等效并联电阻为____.
(填空题1684) LC 并联谐振回路适用于内阻较____的信号源, 而串联谐振回路适用于内阻较____的信号源.
(填空题 5542) 已知某放大器的噪声系数N F = 0.25dB, 用等效噪声温度表示约为____. (填空题 9078) 已知某放大器的等效噪声温度 T = 75K, 用分贝表示约为____.
(填空题 4626) 已知某放大器的等效噪声温度 T = 35K, 用分贝表示约为____.
(填空题 8282) 已知某FM信号的表达式如下:
v FM(t)=(8cos(8π×107t＋15cos(4π×103t)))V, 则其载频f c = ____，调制信号频率F =____，
频偏Δf m =___，调频指数m f =____, 信号带宽 BW =____.
(填空题 2701) 已知某PM信号的表达式如下:
v FM(t)=(5cos(2π×107t＋25cos(6π×103t)))V, 则其载频f c = ____，调制信号频率F =____，频偏Δf m =___，调频指数m f =____, 信号带宽 BW =____.
(填空题 3058) 下图所示电路的名称是 ____ . 其优点是____, 缺点是 ____.
(填空题 2363) 下图所示电路的名称是____ . 其优点是____, 缺点是 ____.
(填空题 5045)某超外差式接收机的中频f I=0.5MHz, 本振频率 f L (填空题 5236) 某超外差式接收机接收载波频率为1090kHz的信号时, 还能同时接收到载波频率频率为1323kHz的干扰信号. 这种干扰现象被称为____. (填空题 4365) 某超外差式接收机接收载波频率为1080kHz的信号时, 还能同时接收到载波频率频率为540kHz的干扰信号. 这种干扰被称为____. (填空题 6094) 某超外差式接收机接收载波频率为930kHz的信号时, 还能同时接收到载波 频率频率为690kHz 和 810kHz 的信号. 这种干扰现象被称为____. (填空题 3376) 振幅调制过程是对信号频谱的____搬移, 必须利用具有____特性的元件实现. (填空题 9334) 某二极管检波器的输入信号与输出信号如下图中粗实线所示. 输入信号的调幅指数 m a=____. 输出信号的这种失真称为____. 若要减小这种失真, 可以通过____二极管检波器滤波电路的滤波电容或者____直流负载电阻来实现. (填空题0111) 正弦波调制的 AM 信号经过某二极管检波器检波后的输出信号如下图所示. 输出信号的这种失真称为____. 若要减小这种失真, 可以通过____二极管检波器交流负载阻抗来实现. (填空题 2968) 已知某调频信号的最大频偏?f m = 75kHz, 调制信号的频率F = 5kHz. 则该调频信号的有效频谱宽度BW=____________, 调频指数 m f =___________. 5. 已知某调频信号的最大频偏?f m = 75kHz, 调制信号的频率 F = 2.5kHz. 则该调频信号的有效频谱宽度为BW=____________,调频指数 m f =___________. (综合题 9511) 分析A, B, C, D 各电路中负载电流的频率成份. 已知 vΩ(t)=VΩm cosΩt, 载波电压v c (t)=V cm cosωc t，且有ωC>>Ω, V cm >> VΩm ,所有二极管的伏安特性相同, 均为从原点出发，斜率为g D的直线。 (A) (B) (C) (D) (综合题 5599) 分析下图所示电路中的输出电压的频率成份. 已知 v Ω(t)=V Ωm cos Ωt, 载波电压v C (t)=V Cm cos ωC t ，且有ωC >>Ω, V Cm >> V Ωm . (填空题 1650) 通信系统的基本组成部分有____, ____, ____, ____, ____ . (填空题 0475) 线性电路的噪声系数定义为____与____之比; 如果两级高频小信号放大器的 额度功率增益和噪声系数分别为G PH1, K PH2与 N F1, N F2, 则电路的总噪声系数N F=____. (填空题 4772) 已知一接收机正常工作时输出信号所需的最小信噪比为20dB, 其带宽为6MHz，噪声系数为10dB, 则该接收机的灵敏度为 (k＝1.38×10-23J/K) (填空题 0341) 已知一接收机正常工作时输出信号所需的最小信噪比为20dB, 其带宽为 6MHz，噪声系数为20dB, 则该接收机的灵敏度为 (k＝1.38×10-23J/K) (填空题 7688) 已知LC并联谐振回路的品质因数为 Q, 且 Q>>1, 谐振频率为 f0 则其通频带 BW0.7等于 . (填空题 8548) 模拟调制的方法有 ___________, ___________和___________. (填空题 3159)无线电信号的主要特性有________,________,________,________ . (填空题 1507) 在超外差式接收机电路中, A 为____ , B 为____. (填空题 9999) 接收机等效噪声带宽近似为信号带宽, 约 10kHz, 输出信噪比为12dB, 要求接收机的灵敏度为 1pW, 则接收机的噪声系数必须小于 . (填空题 1386) 有一放大器的功率增益为 15dB, 带宽为 100MHz, 噪声系数为 3dB. 若将其连接到等效噪声温度为 800K 的解调器前端, 则整个系统的等效噪声温度是 . (填空题 0577) 高频小信号谐振放大器的主要作用是和 . (填空题 2595) 某接收机从天线到中放的各级噪声系数如下图所示, 则这部分电路的总噪声系数为 . (填空题 1947) 收音机中频放大器的中心频率为 f 0 = 465kHz, B 0.707 = 8kHz, 回路电容 C = 200pF. 则回路的电感 L = , Q L = . (填空题 3638) 某发射机输出级的负载 R L =100Ω, 输出的信号电压为 v(t)=4(1+0.5cos Ωt)cos ωc tV, 则载波功率为 W; 每一个边频的功率为 W002E (填空题 4769) 某调幅波的电压波形如下图所示, 其调幅系数 m a = . (填空题 5315) 通信系统的基本组成有 , , , , . (填空题0308) LC 三端式振荡电路的组成原则是 . (填空题 5073) 避免高频谐振放大器自激供放大器稳定性的常用方法有 和 . (填空题8024) 某谐振功率放大器工作在临界状态. 如果这时减小谐振回路的谐振阻抗.晶体管将进入 状态, 输出电压将 . (填空题0748) 某谐振功率放大器工作在临界状态. 如果这时增大谐振回路的谐振阻抗.晶体管将进入 状态, 输出电流波形将出现 . (填空题 4577) 下图是一个三回路振荡器的高频等效电路, 设三个回路的谐振频率分别是 f 1, f 2, f 3. 则能够满足产生振荡的频率大小顺序 (只要写出一种符合要求即可) . PH1 N F2 = 2 A PH2 =10 N F3 = 7 A PH2 = 0.7 N F4 = 3 A PH4 = 105 (填空题 9945) 常见的并联晶体振荡器有 , 两种电路形式. (填空题 8194) 影响高频谐振放大器的稳定性的主要因素是 . (填空题2311) 某发射机输出级在负载R L= 100Ω上的输出调频信号为v o(t) = 6cos[2π?108t + 5sin(π?104t)]V, 则调频信号的调频指数为 ,频偏为 . 总输出功率为 . (填空题 5227) 调制信号为 vΩ (t) = 2cos(2π?103t)V + 3cos(3π?103t)V, 调频灵敏度 k f = 3kHz/V. 载波信号为v c = 5cos(2π?107t)V, 则调频信号的表达式为 . (填空题 4172) 某发射机输出级在负载 R L = 100Ω上的输出调幅信号为 v o(t) = 4(1 + 0.5cosΩt)cosωc tV, 则载波功率为 , 边频功率为 , 总的输出功率为 , 调制度为 . (综合题 8333) 计算如图所示的LC振荡电路的振荡频率 f0. 已知 L = 2.5μH, , C1 = 510pF, C2 = 1000pF, C3 = 30pF. (综合题 0363) 如图所示电路为一晶体管组成的单回路中频放大器. 已知 f0 = 465kHz, 晶 体管经中和后的参数为: g ie = 0.4ms, C ie = 142pF, g oe = 55μS, C oe = 18pF, Y fe = 36.8mS, Y re = 0. 谐振回路等效电容 C = 200pF, 中频变压器的接入系数p1= N1/N = 0.35, p2= N2/N =0.035, 回路空载品质因数 Q0 = 80. 设后级的晶体管参数与本级相同. 试计算: (1) 回路有载品质因数 Q L和 3dB带宽 B0.7; (2) 放大器的电压增益; (3) 设 C b’c = 3pF, 求中和电容 C n的值. (综合题 3673) 改正图示线路中的错误。要求不得改变馈电形式，重新画出正确的线路。 (综合题 3595) 改正下图所示谐振功率放大器电路中的错误. 要求不改变原来的馈电形式. (综合题 6247) 改正下图所示谐振功率放大器电路中的错误. 要求不改变原来的馈电形式. (综合题 3727) 改正下图所示谐振功率放大器电路中的错误. 要求不改变原来的馈电形式. (综合题 8485) 某晶体管高频功率放大器的动态特性如图所示。已知该功率放大器的余弦尖顶脉冲的高度 I cmax = 0.6A，通角θc= 70°，集电极电压 V CC = 12V，饱和压降 V CES = 2V. 余弦尖顶脉冲电流分解系数α0(70°) = 0.253,，α1(70°) = 0.436. 求功率放大器的 P o, P=, P c 和ηc. (综合题4944) 某发射机发出某一频率的信号, 现打开接收机在全波段寻找, 发现可以在接收机度盘的6.5MHz, 7.25MHz, 7.5MHz三个频率上接收到该信号，其中以7．5MHz的信号最强. 问接收机是如何收到这些信号的.设接收机f I = 0.5MHz, f L>f S 。 (综合题3735) 某超外差接收机工作频段为 0.55~25MHz, 中频 f I = 465kHz, 本振频率 fL > fs. 试问波段内哪些频率上可能出现较大的组合频率干扰 (6阶以下). (综合题5815) 变容二极管的非线性特征如右图所示. 调制信号电压vΩ(t) = cos(2?103t)V..试求：(1)调频波的中心频率 f c. (2)最大频偏?f m. (综合题 1721检查下列各振荡器电路, 指出存在的错误, 并加以改正。 (综合题 2995)互感耦合相位鉴频器电路如图(a)所示，C1=C2 ,L1= L2, L3为高频扼流圈。 (1)画出信号频率f＜f c 时的矢量图； (2)画出二极管VD1两端的电压波形示意图； (3)若鉴频特性如图(b)所示，S D＝10 mV／kHz，f01 = f02 =f c =10MHz, u1=1.5cos(2π×107t十 15sin4π×103t)(V)，求输出电压u0＝? (a)电路图 (b)鉴频特性 (0030)变容管调频器的部分电路如图所示，其中，两个变容管的特性完全相同，均为C j＝C0／(1＋v／vФ)γ，L1及L2为高频扼流圈，C1对振荡频率短路。试推导：(1)振荡频率表示式； (2)基波最大频偏。 (综合题 3977)分析如图所示振荡器电路, 画出交流等效电路, 说明振荡器类型, 并估算振荡频率. (综合题 4763) 判断下列各电路是否有可能产生振荡信号, 如果不能, 指出存在的错误并加以改正.. (综合题 5956)某高频功率放大器, 晶体管理想化输出特性如图所示. 已知V V CC 12=, V V BB 4.0=, )(cos 3.0V t v b ω=, )(cos 10V t v c ω=. 试求: (1) 作动态特性, 画出C i 与CE u 的波形, 并说明放大器工作于什么状态. (2) 直流电源CC U 提供的直流输入功率=P , 高频输出功率o P , 集电极损耗功率C P , 集电极效率C η. 已知)cos 1(cos sin 0θπθθθα--=, ) cos 1(cos sin 1θπθθθα--=. (综合题 1667) 如图所示的检波电路, 二极管的 Ω=100D r ，0=bz V . 则不产生负峰切割失真和惰性失真对应的调幅指数分别为 m a1 =___________ m a2 =____________. (填空题 4109)在调频立体声接收机框图中， A 为______________ , B 为_______________. (填空题 7146) 某超外差接收机中频为465kHZ，当调谐到580 kHz时，可听到频率为1510 kHz 的电台播音. 这种干扰是由____和____组合而成, 也称为____. (填空题 7146) 某超外差接收机中频为465kHZ，当调谐到930.5kHz时，有约0.5 kHz的哨叫声. 这种干扰是由____和____组合而成, 也称为____. (综合题 9765) 某调制电路如下图所示. 已知载波信号振幅 Vcm>> V m. (1)试分析其工作原理并画出输出电压波形. (2)说明R的作. (综合题 6111) 某超外差接收机工作频段为 0.55~25MHz, 中频 f I = 465kHz, 本振频率 f L > f s. 试问波段内哪些频率上可能出现较大的组合频率干扰 (6阶以下). 一些框图: 第2章 小信号选频放大器 2.1填空题 (1)LC 并联谐振回路中，Q 值越大，其谐振曲线越尖锐,通频带越窄,选择性越好。 (2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。 (3)小信号谐振放大器的负载采用谐振回路,工作在甲类状态，它具有选频作用。 (4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接近理想矩形的幅频特性，性能稳定可靠，调整方便。 2.2 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。 [解] 900.035610Hz 35.6MHz f = = =? = 3640.722.4k 22.361022.36k 35.610Hz 35.610Hz 356kH z 100 p R Q f BW Q ρρ===Ω=?Ω=Ω?===?= 2.3 并联谐振回路如图P2.3所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。 [解] 0465kHz f ≈ = = 0.70114k Ω ////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω37 1.14k Ω/465kHz/37=1 2.6kHz p e s p L e e e R Q R R R R R Q BW f Q ρρ========== 2.4 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ?=时电压衰减倍数。如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6 26212 0115105μH (2π)(2π1010)5010L H f C -- = ==?=???? 一、填空题 1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。 2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。 3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。 4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。试问Ma=__0.5__，Ucm=__4V__，输出总功 率Pav=__0.009W_ 。 5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___ 两大类。 6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。 二、选择题 1. 频率在1.5—30MHz范围的短波主要依靠（C ）方式传播。 A 沿地面传播 B 沿空间直线传播 C 依靠电离层传播 2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（B ）。 A 频率占据 B 间歇振荡 C 寄生振荡 4. 集成模拟相乘器是（B ）集成器件。 A 线性 B 非线性 C 功率 5. 自动增益控制电路是（A ）。 A AGC B AF C C APC 三、分析题（共4题，共45分） 1. 通信系统中为什么要采用调制技术。（8分） 答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。 采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。 2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。若能振荡，指 出振荡频率与f!、f2之间的关系。（12分） +V CC 答：由图可见电路可构成并联型晶体振荡器。由于并联型晶体振荡器中，石英晶体起电感元件作用，所以要产生自激振荡，L1C1并联回路与L2C2串联回路都必须呈容性，所以，WL1 > 1/WC1即f > f1，WL2 < 1/WC2即f < f2，振荡频率f与f1、f2之 四川信息职业技术学院 《高频电子线路》模拟考试试卷四 班级姓名学号 一、填空题（每空1分，共14分） 1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路； 画交流通路时，把视为短路。 2．晶体管正弦波振荡器产生自激振荡的相位条件是，振幅条件是。 3．调幅的就是用信号去控制，使载波的 随大小变化而变化。 4．小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。 5．谐振功率放大器的调制特性是指保持及不变的情况下，放大器的性能随变化，或随变化的特性。 二、选择题（每小题2分、共30分）将一个正确选项前的字 母填在括号内 1．二极管峰值包络检波器适用于哪种调幅波的解调（）A．单边带调幅波 B．抑制载波双边带调幅波 C．普通调幅波 D．残留边带调幅波 2．欲提高功率放大器的效率，应使放大器的工作状态为（）A．甲类 B．乙类 C．甲乙类 D．丙类 3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器 4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（） A．1/3 B．1/2 C．2 D．4 5．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt） C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt 6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为（） A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰 7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为 （）A．12kHz B．24kHz C．20kHz D．40kHz 8．MC1596集成模拟乘法器不可以用作（）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制 9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（） A．0.6 B．0.4 C．0.25 D．0.1 10．以下几种混频器电路中，输出信号频谱最纯净的是（） A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器 11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（） A．过压 B．弱过压 C．临界 D．欠压 12．鉴频的描述是（） A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调 13．利用石英晶体的电抗频率特性构成的振荡器是（）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器 B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器 C．fs (填空题 1435) 提高振荡器频率稳定度的方法有提高振荡回路的标准性, 减小晶体管的影响, _______ , 减少电源与负载的影响等. (填空题 2268) DSB 信号必须用________电路进行解调. (填空题 3913) 同步检波电路通常有____ 与 ____ 两种类型. (填空题 0857) 二极管峰值包络检波电路只能用于______信号的检波. (填空题 3471) 本振信号的注入要主意 ____ , ____ 两个问题. (填空题 3954) 直接调频有 ____ , ____ 等主要形式. (填空题 4237) 间接调频有 ____ , ____ , ____ 等主要形式. (填空题 6683) LC并联回路谐振时，回路的最大，且为纯 . (填空题 4849) 已知LC并联谐振回路的品质因数为 Q, 且 Q>>1,谐振频率为 f0。 则其通频带等于； (填空题 7226) 对于自动频率控制和自动相位控制电路，被控对象为 .对于频率和相位固定的输入信号，锁相环路的稳态相位差所产生的控制角频差应等于 (填空题 5314) 消除高频谐振放大器不稳定性的常用方法有__, 及__. (填空题 4293) 在集电极调幅电路中, 晶体管应工作于状态. (填空题 6585) 常用的鉴频方法有 ____, ____ , ____ . (填空题 8898) 集电极调幅电路的线性__, 所需调制功率__. (填空题 7474) 基极调幅电路的线性__, 所需调制功率__. (填空题 1193) 获得 SSB 信号的常用方法有__, __. (填空题 5984) 获得调频信号的常用方法有__, __. (填空题 9921) 相位鉴频器线性较__, 对寄生调幅__抑制能力. (填空题 8827) 比例鉴频器线性较__, 对寄生调幅__抑制能力. (填空题 5746) 下图所示振荡电路的的振荡频率为__, 振荡器的类型为__. (填空题 2182) 通常将频率在 ____ 到 ____ 之间的无线电频段称为长波. (填空题 1892) 通常将频率在 ____ 到 ____ 之间的无线电频段称为中波. (填空题 1953) 通常将频率在 ____ 到 ____ 之间的无线电频段称为短波. (填空题 1997) 通常将频率在 ____ 到 ____ 之间的无线电频段称为超短波. (填空题 2473) 通常将频率在30~300kHz范围内的无线电频段称为____. (填空题 0164) 通常将频率在~3MHz范围内的无线电频段称为____. (填空题 4773) 通常将频率在3~30MHz范围内的无线电频段称为____. (填空题 3415) 通常将频率在30~300MHz范围内的无线电频段称为____. (填空题 5294) 实测某电感线圈在f = 10MHz 时的 L =100 H, Q0 = 100, 则该线圈的等效并联电阻为____. (填空题1684) LC 并联谐振回路适用于内阻较____的信号源, 而串联谐振回路适用于内阻较____的信号源. (填空题 5542) 已知某放大器的噪声系数N F = , 用等效噪声温度表示约为____. (填空题 9078) 已知某放大器的等效噪声温度 T = 75K, 用分贝表示约为____. (填空题 4626) 已知某放大器的等效噪声温度 T = 35K, 用分贝表示约为____. (填空题 8282) 已知某FM信号的表达式如下: v FM(t)=(8cos(8π×107t＋15cos(4π×103t)))V, 则其载频f c = ____，调制信号频率F =____，频偏Δf m =___，调频指数m f =____, 信号带宽 BW =____. (填空题 2701) 已知某PM信号的表达式如下: v FM(t)=(5cos(2π×107t＋25cos(6π×103t)))V, 则其载频f c = ____，调制信号频率F =____，频偏Δf m =___，调频指数m f =____, 信号带宽 BW =____. (填空题 3058) 下图所示电路的名称是 ____ . 其优点是____, 缺点是 ____. (填空题 2363) 下图所示电路的名称是____ . 其优点是____, 缺点是 ____. (填空题 5045)某超外差式接收机的中频f I=, 本振频率 f L 一、填空题 1、_信源_____就是信息的来源。 2、电信系统中规定的语音信号频率范围是从_300_____Hz 到__3.4K____Hz 。 3、___信道___是连接发送、接收两端的信息的通道，也称为传输媒质。 4、通信系统中应用的信道分为__有线____信道和无线信道两种。 5、常用的有线信道传输媒质有_架空明线_____、__光缆____和__同轴电缆____。 6、无线电波传播的方式有___沿地面________传播，也称___中长波___波；__沿空间__传播也称___超短波___波；____电离层________传播，称为__短波____波。 7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长_____相比拟。 8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行__调制____后再送入信道传输。 9、小信号选频放大器的矩形系数越___接近1___越好。 10、小信号谐振放大器应当设法__减小____负载和信号源内阻对谐振回路的影响。 11、小信号谐振放大器中的变压器采用抽头接入，是为了减少__负载____和_____信号源内阻_______对谐振回路的影响。 12、采用___共射-共基_____电路是解决小信号谐振放大器稳定性问题的有效方法。 13、_声表面波_____滤波器的优点有：体积小、工作稳定、无需调试等。 14、常用的固体（态）滤波器有：___声表面_________、____陶瓷________和_____石英_______。 15、常用晶体管的高频等效电路有___Y 参数___等效电路和__混合π参数____等效电路。 16、影响晶体管高频性能的主要因素是它的内部存在__结电容____。 17、晶体管的一个重要高频参数是它的___特征___频率T f ，它是晶体管的β下降为__1____时的工作频率。晶体管的结电容越___小___，其T f 参数越大。 18、LC 串联谐振回路谐振发生时，呈现___很小___的阻抗；电容上的谐振电压___大___于输入电压，是输入电压的Q 倍。因此串联谐振也叫电__压____谐振。 19、LC 并联谐振回路谐振发生时，呈现__很大____的阻抗；流过电容的谐振电流___大于___于输入电流，是输入电流的Q 倍。因此并联谐振也叫电___流___谐振。 20、LC 谐振回路的Q 值与电感器的寄生电阻r 大小有关，r 越小Q 值越__大____。 21、LC 谐振回路的通频带计算公式为___ 7.0BW =_f0/Q________。 22、单LC 谐振回路的矩形系数≈=7 .01.01.0BW BW K ___10____。 高频电子线路（第 4 版）课后习题答案高等教育出版社 第 2 章小信号选频放大器 2.1 填空题 (1)LC 并联谐振回路中， Q 值越大，其谐振曲线越尖锐,通频带越窄 ,选择性越好。 (2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。 (3)小信号谐振放大器的负载采用谐振回路 ,工作在甲类状态，它具有选频作用。 (4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接 近理想矩形的幅频特性，性能稳定可靠，调整方便。 2.2已知并联谐振回路的 L 1 μH, C20 pF, Q100, 求该并联回路的谐振频率 f0、谐振电阻 R p及通频带 BW0.7。 [ 解]f01 2π 10-6 H 10.0356 109Hz35.6 MHz 2π LC20 10 12 F R p Q10010 6 H22.4 k22.36 10322.36 k 2010 12 F f 35.6 106 Hz104 Hz BW0.735.6356 kH z Q100 2.3并联谐振回路如图 P2.3所示，已知： C300 pF, L390 μH, Q 100, 信号源内阻 R s100 k , 负载电阻 R L200 k , 求该回路的谐振频率、谐振电阻、通频带。[ 解] f011465 kHz 2π 390 μH300 PF 2π LC R p Q100390 μH114 kΩ 300 PF R e R s // R p // R L 100 kΩ//114. kΩ//200 kΩ=42 kΩ Q e R e42 kΩ42 kΩ 390 μH/300 PF 37 1.14 kΩ BW 0.7 f 0 / Q e 465 kHz/37=12.6 kHz 2.4 已知并联谐振回路的f010 MHz, C=50 pF, BW0.7150 kHz, 求回路的L和Q以及 f600 kHz 时电压衰减倍数。如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻 ? [ 解]L11510 6H5μH (2π f0 )2 C(2π 10106 )2 50 10 12 高频电子线路试题库 一、单项选择题（每题2分，共20分） 第二章选频网络 1、LC串联电路处于谐振时，阻抗（ B ）。 A、最大 B、最小 C、不确定 2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（ B ）。 A、感性容性阻性 B、容性感性阻性 C、阻性感性容性 D、感性阻性容性 3、在LC并联电路两端并联上电阻，下列说法错误的是（ D ） A、改变了电路的谐振频率 B、改变了回路的品质因数 C、改变了通频带的大小 D、没有任何改变 第三章高频小信号放大器 1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A A、增大?B减小?C 相同? D无法比较 2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（ D ）。 A、10dB B、20 C、20 dB D、10 3、高频小信号谐振放大器不稳定的主要原因是（C ） （A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c的反馈作用（D）谐振曲线太尖锐。第四章非线性电路、时变参量电路和混频器 1、通常超外差收音机的中频为（ A ） （A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z 2、接收机接收频率为f c，f L＞f c，f I为中频频率，则镜象干扰频率为（ C ） （A）f c＞f I （B）f L+f c （C）f c+2f I（D）f c+f I 3、设混频器的f L >f C，即f L =f C+f I ，若有干扰信号f n=f L+f I，则可能产生的干扰称为（ D ）。 （A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰 4、乘法器的作用很多，下列中不属于其作用的是（ D ） A、调幅 B、检波 C、变频 D、调频 5、混频时取出中频信号的滤波器应采用（ A ） （A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器 6、频谱线性搬移电路的关键部件是（ B ） （A）相加器（B）乘法器（C）倍频器（D）减法器 7、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ） A、i=b0+b1u+b2u2+b3u3 B、i=b0+b1u+b3u3 C、i=b2u2 D、i=b3u3 8、我国调频收音机的中频为（ D ） （A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z 9、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。（A ） （A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用 （C）两个或多个干扰信号同时作用（D）外来干扰信号与本振信号的组合 第五章高频功率放大器 1、常用集电极电流流通角?的大小来划分功放的工作类别，丙类功放（ D ）。（说明：?为半导通角） （A）? = 180O （B）90O???180O （C）? =90 O （D）??90O 2、谐振功率放大器与调谐放大器的区别是（ C ） A、前者比后者电源电压高 B、前者比后者失真小 C、谐振功率放大器工作在丙类，调谐放大器工作在甲类 D、谐振功率放大器输入信号小，调谐放大器输入信号大 3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了A ~学年第学期专业年级 高频电子线路课程期末考试题A卷 班级姓名学号 (一) 一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内 1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ） A．提高回路的Q值 B．提高谐振频率 C．加宽通频带D．减小通频带 2．在自激振荡电路中，下列哪种说法是正确的（C） A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波 C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高 3．如图为某收音机的变频级，以下正确叙述是（ A ） A．电感三点式本机振荡电路 B．双回路调谐放大器取出中频信号 C．对接收信号构成共基放大电路 D．以上说法都不对 4．试用自激振荡的相位条件判别下图能产生自激振荡的电路 （D） A B C D 5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙 类等（ D ） A．电路特点 B．功率放大倍数 C．电流大小 D．功放管 静态工作点选择情况 6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 （A） A．R×100或R×1k档 B．R×1档 C．R×10档 D．R ×10k档 7．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调频波 的 表 达 式 为 （ A ） A．u FM (t)=U C cos（ω C t＋m f sinΩt） B．u FM (t)=U C cos（ω C t＋m p cosΩt） C．u FM (t)=U C （1＋m p cosΩt）cosω C t D．u FM (t)=kU Ω U C cosω C tcosΩt 8．MC1596集成模拟乘法器不可以用作（ C ） A．振幅调制 B．调幅波的解调 C．频率调制D．混频 9．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（ A ） A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰 10．混频电路又称变频电路，在变频过程中以下正确叙述是（C） A．信号的频谱结构发生变化 B．信号的调制类型发生变化 C．信号的载频发生变化 11．二极管峰值包络检波器，原电路正常工作。若加大调制频率Ω，会引起（A） A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真 12．AGC电路的作用是（C） 《高频电子线路》复习题 一、选择题（单选） 1、已知信号的频率f 为20MHz,则其波长为 。 （ ） A ．15m B ．30m C.50m 2、已知信号的波长为20m,则其频率为 。 （ ） A. 10MHz B. 15MHz C. 30MHz 3、超外差接收机的电路结构特点是增加了 。 （ ） A. 振荡器 B. 混频器 C.解码器 4、适宜沿地面传播的电磁波是 。 （ ） A.中长波 B.短波 C.超短波 5、适宜通过电离层折射和反射进行传播的电磁波是 。 （ ） A.中长波 B.短波 C.超短波 6、为兼顾谐振功率放大器的输出功率和效率，一般取通角θ为 度。 （ ） A ．50° B ．60° C ．70° 7、为使谐振功率放大器工作于丙类状态，其基极偏置BB V 应设置在晶体管的 区。（ ） A ．饱和区B ．放大区C ．截止区 8、谐振功率放大器工作 状态，输出功率最大，效率也比较高。 （ ） A. 欠压 B. 临界 C. 过压 9、反馈振荡器的振幅平衡条件是 。 （ ） A ． B ． C ． 10、若LC 并联谐振回路的谐振频率0f =600KHz,回路的有载品质因数Qe=30，则该回路的通 频带BW 0.7= 。 （ ） A. 5KHz B. 10KHz C. 20KHz 11、反馈振荡器的振幅起振条件是 。 （ ） A ． B ． C ． 12、反馈振荡器产生振荡的相位平衡条件是 。 （ ） A ．π??n f a 2=+ B ．π??n f a 2>+ C ．π??n f a 2<+ 13、下列正弦波振荡器中，频率稳定度最高的是 。 （ ） A ．电容三点式振荡器 B ．西勒振荡器 C ．石英晶体振荡器 14、已知谐振功率放大器的波形系数()1g θ =1.4,集电极电压利用系数ξ=1时其集电极效率c η为 。 （ ） A. 50% B. 60% C. 70% 15、利用相乘器进行单频普通调幅时，若相乘器的增益系数为Am , t COS U U c cm x ω=，Y m U U U COS t θΩ=+Ω时，则a m 为 。 （ ） A ． ?U U m Ω B ．cm m U U Ω C ．cm U U ? 16、利用相乘器进行单频普通调幅时，若相乘器的增益系数为m A ，t COS U U c cm x ω=， Y m U U U COS t θΩ=+Ω，则载波振幅mo U 为 。 （ ） A ．cm M U U A ? B ．cm U C ．cm M U A 17、若仅想节省发射功率应选择 种调幅方式。 （ ） 第一章作业参考解答 1.7给出调制的定义。什么是载波？无线通信为什么要用高频载波信号？给出两种理由。 答：调制是指携带有用信息的调制信号去控制高频载波信号。载波指的是由振荡电路输出的、其频率适合天线发射、传播和接收的射频信号。采用高频信号的原因主要是： （1）可以减小或避免频道间的干扰；而且频率越高，可利用的频带宽度就越宽，信道容量就越大。 （2）高频信号更适合天线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。 1.11巳知某电视机高放管的f T=1000MHz，β0=100，假定要求放大频率是1MHz、10MHz、100MHz、200MHz、500MH的信号，求高放管相应的|β|值。 解： f工作= 1MHz时，∵f工作< < f T /β0∴|β| =β0 =100（低频区工作） f工作= 10MHz时，∵f工作= f T /β0∴|β| =0.7β0 =70 （极限工作） f工作= 100MHz时，∵f工作>> f T /β0∴|β| ≈f T / f工作=1000/100 =10 f工作= 200MHz时，∵f工作>> f T /β0∴|β| ≈f T / f工作=1000/200 = 5 f工作= 500MHz时，∵f工作>> f T /β0∴|β| ≈f T / f工作=1000/500 = 2 1.12将下列功率：3W、10mW、20μW，转换为dBm值。如果上述功率是负载阻抗50Ω系统的输出功率，它们对应的电压分别为多少V？转换为dBμV值又分别为多少？ 3W 34.77dBm 17.32V 144.77 dBμV 10mW 10 dBm 1.0 V120 dBμV 20μW -17 dBm 0.047V 93 dBμV 1.17某卫星接收机的线性部分如题图1.20所示，为满足输出端信噪比为20dB的要求，高放Ⅰ输入端信噪比应为多少？ 解： 1 3 2 1 123 1 1.0689 1 1 1.0788 10lg10lg()() ()10lg()20.33 e a a a i i o o i o T NF T NF NF NF NF G G G SNR NF SNR dB SNR dB SNR SNR dB NF SNR dB dB =+= - - =++= ==- ∴=+= 1.20接收机带宽为3kHz，输人阻抗为70Ω，噪声系数为6dB，用一总衰减为6dB，噪声系数为3dB的电缆连接到天线。设各接口均已匹配，则为使接收机输出信噪比为10dB，其最小输人信号应为多少?如果天线噪声温度为3000K，若仍要获得相同的输出信噪比，其最小输人信号又该为多少? 解：系统如框图所示： G1= –6dB NF1=3dB BW=3KHz NF2=6dB R 高频电子线路习题 第6章 角度调制与解调电路 6.1 已知调制信号38c o s (2π10)V u t Ω=?，载波输出电压6 o ()5c o s (2π10)V u t t =?，3 f 2π10rad/s V k =? ，试求调频信号的调频指数f m 、最大频偏m f ?和有效频谱带宽B W ， 写出调频信号表示式 [解] 3 m 3 m 2π108 810H z 2π2πf k U f Ω???= ==? 3 m 33 6 3 2π1088rad 2π10 2(1)2(81)1018kH z ()5cos(2π108sin 2π10)(V ) f f o k U m B W m F u t t t Ω??= = =Ω ?=+=+?==?+? 6.2 已知调频信号72()3cos[2π105sin(2π10)]V o u t t t =?+?，3f 10πrad/s V k = ，试：(1) 求该调频信号的最大相位偏移f m 、最大频偏m f ?和有效频谱带宽B W ；(2) 写出调制信号和载波输出电压表示式。 [解] (1) 5f m = 5100500Hz =2(+1)2(51)1001200Hz m f f m F BW m F ?==?==+?= (2) 因为m f f k U m Ω=Ω ，所以3 52π1001V π10 f m f m U k ΩΩ??= = =?，故 27 ()cos 2π10(V )()3cos 2π10(V ) O u t t u t t Ω=?=? 6.3 已知载波信号m c ()cos()o u t U t ω=，调制信号()u t Ω为周期性方波，如图P6.3所示，试画出调频信号、瞬时角频率偏移()t ω?和瞬时相位偏移()t ??的波形。 [解] FM ()u t 、()t ω?和()t ??波形如图P6.3(s)所示。 高频电子线路试题库及答案 一、单项选择题（每题2分，共20分） 第二章选频网络 1、LC串联电路处于谐振时，阻抗（ B ）。 A、最大 B、最小 C、不确定 2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（ B ）。 A、感性容性阻性 B、容性感性阻性 C、阻性感性容性 D、感性阻性容性 3、在LC并联电路两端并联上电阻，下列说法错误的是（ D ） A、改变了电路的谐振频率 B、改变了回路的品质因数 C、改变了通频带的大小 D、没有任何改变 第三章高频小信号放大器 1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A A、增大 B减小 C 相同D无法比较 2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（ D ）。 A、10dB B、20 C、20 dB D、10 3、高频小信号谐振放大器不稳定的主要原因是（C ） （A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c的反馈作用（D）谐振曲线太尖锐。第四章非线性电路、时变参量电路和混频器 1、通常超外差收音机的中频为（ A ） （A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z 2、接收机接收频率为f c，f L＞f c，f I为中频频率，则镜象干扰频率为（ C ） （A）f c＞f I （B）f L+f c （C）f c+2f I（D）f c+f I 3、设混频器的f L >f C，即f L =f C+f I ，若有干扰信号f n=f L+f I，则可能产生的干扰称为（ D ）。 （A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰 4、乘法器的作用很多，下列中不属于其作用的是（ D ） A、调幅 B、检波 C、变频 D、调频 5、混频时取出中频信号的滤波器应采用（ A ） （A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器 6、频谱线性搬移电路的关键部件是（ B ） （A）相加器（B）乘法器（C）倍频器（D）减法器 7、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ） A、i=b0+b1u+b2u2+b3u3 B、i=b0+b1u+b3u3 C、i=b2u2 D、i=b3u3 8、我国调频收音机的中频为（ D ） （A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z 9、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。（A ） （A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用 （C）两个或多个干扰信号同时作用（D）外来干扰信号与本振信号的组合 第五章高频功率放大器 1、常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（ D ）。（说明：θ为半导通角） （A）θ = 180O （B）90O<θ<180O （C）θ =90 O （D）θ<90O 2、谐振功率放大器与调谐放大器的区别是（ C ） A、前者比后者电源电压高 B、前者比后者失真小 C、谐振功率放大器工作在丙类，调谐放大器工作在甲类 D、谐振功率放大器输入信号小，调谐放大器输入信号大 3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了A A欠压状态B过压状态C仍在临界状态 4、为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ C ）A、临界B、欠压C、过压 2013—2014学年第二学期《高频电路》期末考试题（A） 使用教材：主编《高频电子线路》、适用班级：电信12 （4、5、6）命题人： 一、填空题（每空1分，共X分） I. 调幅的几种调制方式是AM、DSB、SSB。 3 .集电极调幅，应使被调放大器工作于过压_______ 态。 5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ee性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z eb性质应为感性。 6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载 波，通过调制后的高频振荡信号称为已调波。 8?解调是调制的逆过程。振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。 9. LC串联谐振回路品质因数（Q）下降，频带变宽，选择性变差。 10. 某高频功率放大器原来工作在临界状态，测得U em=22v , G=100mA , R P =100 Q, E e =24v，当放大器的负载阻抗R P变小时，则放大器的工作状态 过渡到欠压状态，回路两端电压U em将减小，若负载阻抗增加时，则工作状 态由临界过渡到过压状态，回路两端电压5m将增大。 II. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。 12. 调相时，最大相位偏移与调制信号幅度成正比。 13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。 14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。 15. 谐振功率放大器的负载特性是当V cc、V BB、V b m等维持不变时，电流、电压、功率和效率等随电阻R p的增加而变化的特性。 16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器 高频电子线路题库 1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。 2.在通信系统中，共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外， 还有调制和解调、混频和反馈控制电路等。 3.RC相移振荡器中放大器应采用反相放大器；至少要三节基本RC相移网络。 4.LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐振回路中，当工作频 率小于谐振频率时，回路呈感性。 5.LC谐振回路有串联谐振和并联谐振两种谐振方式。 6.LC串联谐振回路品质因数（Q值）下降，频带变宽，选择性变差。 7.谐振功率放大器中，LC谐振回路既起到阻抗匹配又起到选频滤波作用。 8.要产生较高频率信号应采用、LC 振荡器，要产生较低频率信号应采用RC 振荡器，要产生 频率稳定度高的信号应采用石英晶体振荡器。 9.三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和电感三端式两种基本类型。 10.发射机的中间级高频功率放大器，应工作于过压状态。因为过压状态输出电压平稳且弱过压时， 效率最高。 11.高频功率放大器的三种工作状态，分别为过压、临界、欠压。 12.发射机的末级高频功率放大器，应工作于临界状态，因为临界状态输出功率最大。 13.为了有效地实现基极调幅，调制器必须工作在欠压状态， 14.集电极调幅应使放大器工作在过压状态，调幅系数必须> 1。 15.为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制 器必须工作在过压状态。 16.某高频功率放大器原来工作在临界状态，测得Ucm=22v，Ico=100mA，RP=100Ω，Ec=24v， 当放大器的负载阻抗RP变小时，则放大器的工作状态过渡到欠压状态，回路两端电压Ucm将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压Ucm将增大。 17.丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效 率较高和集电极电流为尖顶余弦脉冲波。 18.为了兼顾效率和功率，一般高频功率放大器的通角θ选为_650-750。 19.丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。 20.丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描 述。 21.丙类高频功率放大器原工作于临界状态，当其负载断开时，其电流I c0、I c1和功率变化情况为I c0减 小，I cm1减小，P o减小。 22.丙类高频功率放大器空载时工作于临界状态，当加上10kΩ负载时，其电流I c0和输出功率变化情 况为I c0略有增大（基本不变），P o减小。 23.丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界 状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。 24.普通调幅信号的解调方法有两种包络检波和同步检波。 25.功率放大器的主要性能指标是功率和效率；甲、乙、丙三类功率放大器中，丙类功放可获得最高效 率,甲类最低。 26.高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。 27.谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集 电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的 1《高频电子线路》模拟考试试卷1及参考答案 一、填空题（每空1分，共16分） 1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。 2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。 5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。 三、简答题（每小题7分，共14分） 1．小信号谐振放大器与谐振功率放大器的主要区别是什么？ 答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。 2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。 2．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？ 答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐 波、和频、差频分量，通过LC 并联谐振回路这一带通滤波器取出差频分量，完成混频。 四、某收音机中的本机振荡电路如图所示。 1． 在振荡线圈的初、次级标出同名端，以满足相位起振条件； 2． 试计算当L 13＝100μH ，C 4＝10pF 时，在可变电容C 5的变化范围内，电路的振荡 频率可调范围。 （10 分） 解：1. 1端和4端为同名端 2． 解得：C ＝20.5~139pF f o ＝1.35~3.5MHz 五、已知：调幅波表达式为 u AM （t ）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v) 求：1、调幅波中包含的频率分量与各分量的振幅值。 2、画出该调幅波的频谱图并求出其频带宽度BW 。 （10分） 3 54C 1C C 11 C ＋＋=∑∑ = C L 21f 13o π高频电子线路课后答案(胡宴如)
