南方全站仪的放样的具体操作步骤：
1、南方全站仪在测站点上安置仪器，对中、整平。
2、按电源键开机。屏幕显示垂直角过零。
3、转动望远镜，屏幕显示V，HR，进入角度测量界面。
4、按南方全站仪S.O键，进入放样程序，屏幕提示：选择一个文件。
5、按F3选择跳过，屏幕进入坐标放样1/2菜单。
6、按F1选择输入测站点，屏幕显示测站点。
7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。
8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。每输完一个坐标后按F4回车确认输入。重复此项操作依次输入N,E,Z的坐标值。当输入完Z数据并回车后，屏幕显示输入仪器高。
9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。
10、按F2输入后视点，屏幕显示后视点界面。
11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。
12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。此时，松开水平和垂直制动螺旋，转动仪器，瞄准后视点。（当南方全站仪测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更。）
13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。
14、按F3输入放样点，屏幕显示放样点。
15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。分别输入放样点的N,E,Z坐标（方法同第8步）。输入完毕后按F4回车,屏幕显示输入棱镜高度。
16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。
17、按F4继续，屏幕显示角度差调为零。
18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。
19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）
20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。
21、按南方全站仪F4换点，屏幕返回14步，重复操作即可。

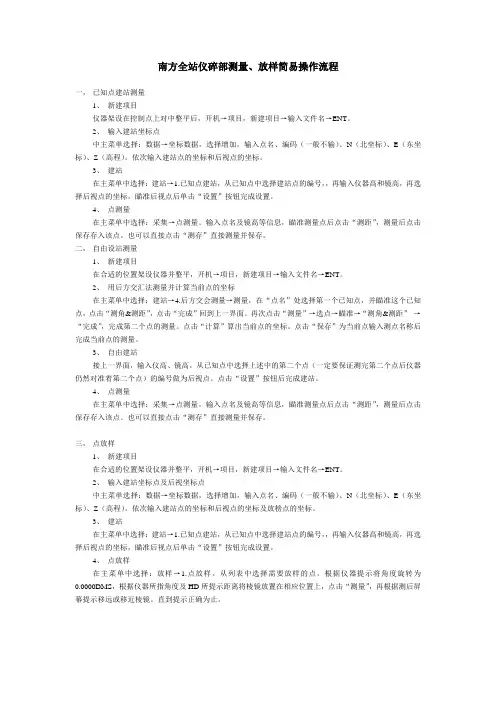

南方全站仪碎部测量、放样简易操作流程 一，已知点建站测量 1、新建项目 仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。 2、输入建站坐标点 中主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。依次输入建站点的坐标和后视点的坐标。 3、建站 在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，，再输入仪器高和镜高，再选择后视点的坐标，瞄准后视点后单击“设置”按钮完成设置。 4、点测量 在主菜单中选择：采集→点测量。输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。也可以直接点击“测存”直接测量并保存。 二，自由设站测量 1、新建项目 在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。 2、用后方交汇法测量并计算当前点的坐标 在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。再次点击“测量”→选点→瞄准→“测角&测距”→“完成”，完成第二个点的测量。点击“计算”算出当前点的坐标。点击“保存”为当前点输入测点名称后完成当前点的测量。 3、自由建站 接上一界面，输入仪高、镜高，从已知点中选择上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。点击“设置”按钮后完成建站。 4、点测量 在主菜单中选择：采集→点测量。输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。也可以直接点击“测存”直接测量并保存。 三，点放样 1、新建项目 在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。 2、输入建站坐标点及后视坐标点 中主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。依次输入建站点的坐标和后视点的坐标及放榜点的坐标。 3、建站 在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，，再输入仪器高和镜高，再选择后视点的坐标，瞄准后视点后单击“设置”按钮完成设置。 4、点放样 在主菜单中选择：放样→1.点放样。从列表中选择需要放样的点。根据仪器提示将角度旋转为0.0000DMS，根据仪器所指角度及HD所提示距离将棱镜放置在相应位置上，点击“测量”，再根据测后屏幕提示移远或移近棱镜。直到提示正确为止。
全站仪放样的步骤 一、建立文件，输入导线点及放样点坐标（如果临时现场输入坐标，则不需此步） 1．按（MENU）键进入[菜单]/ 2．翻页到[菜单]第2页有[存储管理]项，选[存储管理]/ 3．翻页到[存储管理] 第3页，选[输入坐标]/ 4．按（输入）键，输入文件名：“DXA”(导线A)或“DXB”（导线B），用于存导线点的坐标/ 5．按（输入）键，输入导线点的点号/ 6．按（输入）键，输入导线点的坐标/ 7．最后，按[ESC]键退出〔菜单〕回到测量模式 二、选定测站数据文件 1．按（MENU）键进入[菜单] 2．选子菜单[放样]项 3．按（输入）键，输入文件名“DXA”，按（确定）键 4．显示回到[放样]界面 三、设置测站点坐标（采用从内存DXA或DXB坐标文件取数据设置测站） 1．在[菜单]/ [放样]显示界面，选[测站设置] 2．.按（输入）键，输入测站点号，按（确定） 3．按（确定）键，显示回到[放样]界面 四、设置后视（采用从内存DXA或DXB坐标文件取数据设置后视） 1．在[菜单]/ [放样]显示界面，选[后视点设置]项 2．按（输入）键，输入后视点号，按（确定）键 3．按（确定），显示[坐标方位角值]界面 4. 望远镜瞄准后视点，按（是）键 五、放样 1．在[菜单]/ [放样]显示界面，选[放样]项 2．按（输入）键，输入放样点号，按（确定）键 3．显示放样点号，按（确定）键 4．显示棱镜高，按（确定）键 5．显示放样数据：水平角与水平距离，按（极差）键 6．显示放样数据：水平角度差与距离差。转动照准部，直至显示的水平角度差为0。 7. 在望远镜的方向放棱镜，按（测距）键，显示距离差。根据距离差移动棱镜，按（测距）键。 8. 重复步骤（7），直至显示距离差为0。 9. 当显示的水平角度差与距离差同时为0时，在地面标记该点。 10. 按（下点）键，进入下一个放样点的测设。
全站仪坐标放样原理 (1)打开电源开关转动望远镜 (2)按(MENU)主菜单键 (3)按F1放样 (4)按F4确认 (5)按F1测站点设置 (6)按F3(NZE) (7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10) (11)按F3(NE) (12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标 (13)按2次F4确认 (14)(对准棱镜对点)按F3(是) (15)按F3放样 (16)按F3(NEZ) (17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标 (18)按3次F4确认 (19)按F1极差键 (20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0” 然后对准方向棱镜
(21)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键 距离测量 (1)打开电源转动望远镜 (2)按2次(DISP)切换键进入平距、高差测量模式 (3)照准棱镜中心 (4)按F1（测距）键 (5)记录测量数据 注：按（ESC）键测距值被清空。按3次（DISP）切换键可将测距结果切换斜距示 斜距测距 （1）开机进入菜单界面按（DISP）切换键 （2）照准棱镜中心 （3）按F1测距键 角度测量 （1）开机照准目标A点 （2）设置A点水平角为000’0“（按F1置零键再按F3是键）
（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据 (1)开机并转动镜头 (2)按(MENU)菜单功能键 (3)按F1放样键 (4)按F4确认键 (5)按F1测站点设置 (6)按F3(NEZ)键 (7)按F1输入站点X坐标及Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE)键 (11)按F1输入后视X坐标及Y坐标 (12)按2次确认键 (13)对准后视棱镜点对点按F3是键 (14)按退出键(ESC) (15)按F2数据采集 (16)按F2列表 (17)按F4确认 (18)按F3碎部点 (19)按F3测量键 (20)按F3(NEZ)键测到该位置点坐标数据
2.2部件名称 粗瞄器 仪器中心标志物镜 管水准器 光学对中器显示屏 圆水准器 整平脚螺旋 底板
数据通讯接口 目镜 望远镜把手 对中器 水平微动 水平制动 垂直制动螺旋 键盘 垂直微动螺旋 基座锁定钮 电池锁紧杆 电池
2.3仪器开箱和存放 开箱 轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。 存放 盖好望远镜镜盖，使照准部的垂直制动手轮和基座的圆水准器朝上将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。 2.4安置仪器 将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度。 操作参考：仪器的整平与对中 1、安置三脚架 首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。 2、将仪器安置到三脚架上 将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。 3、利用圆水准器粗平仪器 ①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。 ②旋转脚螺旋C，使圆水准器气泡居中。 4、利用长水准器精平仪器 ①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。再旋转脚螺旋A、B，使管水准器气泡居中。 ②将仪器绕竖轴旋转90o，再旋转另一个脚螺旋C，使管水准器气泡居中。 ③再次旋转90o，重复①②，直至四个位置上气泡居中为止。 5、利用光学对中器对中 根据观测者的视力调节光学对中器望远镜的目镜。松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。 6、最后精平仪器 按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
二、参数设置 1．从菜单键中设置： (1) MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿 F3→回车确认F4 (2)数据采集时相关参数 MENU→F1数据采集→F1输入文件名→F4共二次→F3设置 →F1测距模式→F1粗测?F2跟踪? F2测量次数→F1单次?F2连续? F3存储设置→F1自动存储坐标F2自动存储数据（是？否？） F4下一页F1数据采集设置→F1先输测点?F2先测量?
第2/5页2．从距离（坐标）测量模式中设置： 在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正P PM（F2）、温度F3、气压F4 注：PPM值在0.14~0.2间 3．从开机时设置： F1+开机：→F2仪器常数（除非专业测定，否则一般为0） 4．从星键模式设置： 见上述“星键模式” 三、角度测量 水平角：HR 垂直角：V 按ANG进入测角模式→可以置零、锁定、置盘 →下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换 四、距离测量 必须检查大气改正和棱镜常数！！ 大气改正：一般为0.14

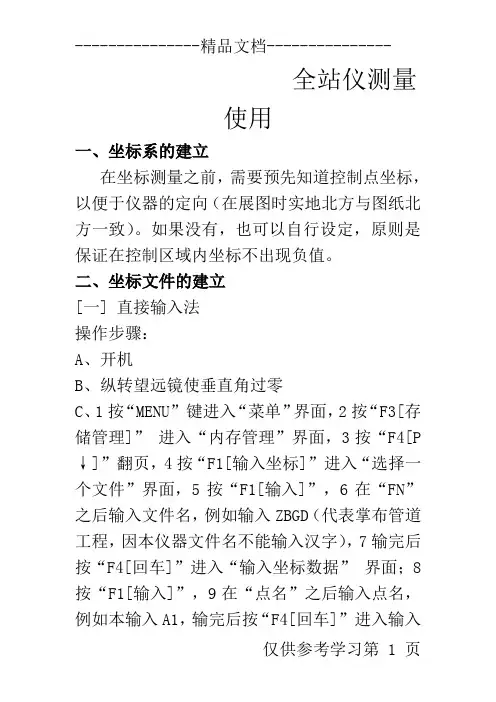

棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm 水平距离：HD 倾斜距离：SD 1．静态测距： 距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接 按距离测量键 2．动态测距 距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键 3．无棱镜测距 按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测2 00米的目标。 五、建立文件名及预置数据 1．文件名建立和坐标输入（删除） MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F 4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式 2．文件名的修改与删除 MENU→F3内存管理→F3文件维护→F2改名，F3删除 六、坐标测量 1．简易坐标测量
(1)数据采集（测任意一个点的坐标） 作者：lecerque 以拓普康GTS100系列为例 开机POWER键→按MENU(菜单) →F1（数据采集）→F1测站设置→F1输入点号。如1.2.3.4等等→按ANG▼下翻键，当光标下移到“仪高”→按F1输入仪器高度（用5M小卷尺从仪器度盘中心的点往下拉到下对点的距离）如1.3M等，再F4“ENT”回车→之后当弹出“测站点点号：＿＿＿＿＿”的对话框时候，按F3“坐标”，进入输坐标NEZ对话框→依次输入之后F4回车→当弹回“点号.标识符.仪高”对话框时，按F3“记录”→此时有“是”“否”命令时，按F3“是”确认，从而完成设置测站的操作。 F2：后视→后视点.编码.镜高→F1输入→ANG▼下翻键至仪器高→F1输入→F4后视→F3NE/AZ输入后视坐标；此步骤如果内存中以前存有后视点坐标，直接“调用”就行了。→对准后视点，按F3测量，完成后视点设置，界面弹回→F1:测站设置；F2后视；F3前视/侧视→ F3：进入测量前视（也就是碎步点）的测量程序，输入点号，对准前视棱镜直接按F3测量就行；
输入坐标就选NE/AZ
(2)后房交会
(3)免棱镜，及激光，背光。 背光免棱镜激光 (4)放样（将图纸上的点放到实地上） 开机POWER键→按MENU(菜单) →F3放样，测站设置和后视点设置步骤同“数据采集”输入NEZ坐标→F4回车→当有“镜高”时，按CLR“清除”键，重新输入镜高→F4回车 当有“计算” HR= M HD= M 角度距离
F1 F2 按F1 HR: **°**′**″ dHR：**°**′**″ 距离 F1 此时转动仪器，把dHR：**°**′**″调到0°0′0″,表示放样的方向正确，再锁紧仪器水平制动。按F1“距离”，对准棱镜测距，再根据测出的距离的差值来指导棱镜员前/后移动，直到dHD这个值为“0”，表示放样的点正确。 备注；“HD”：放样点还差的距离=实际距离-计算的平距 “dHR”：准放样点应该转动的水平角=实际角度-计算的水平角 HR：样点水平角计算值 HD：器到放样点的水平距离的计算值 注：其实大部分全站仪数据采集和放样都和上面的步骤差不多，只是操作时候指令不一样罢了，但是方法原理都一样，所以此资料可供大部分用户查阅，参考 数据下载（此方法适用于国产苏，北光，南方和其他仪器，但不适用于徕卡，中纬以及拓普康高端仪器数据同步的下载方式） 连接好全站仪和电脑→打开传输软件和全站仪→进入全站仪里面设置（找到通讯设置或者叫通讯参数）→设置通讯协议以及波特率 一般苏光选Typetwo双向通讯，拓普康选择“无”； 波特率为9600， 字符效验为8位无效验 停止位1比特
全站仪的使用原理和操作方法内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍： 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工
操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介
南方rtk操作流程 1.按照说明书正确连接仪器，确认移动站收到固定解。 2.新建一个工程： a输入工程名称（一般以当天的日期建立工程0106），点ok。 b椭球名称选系西安80椭球，或者北京54椭球。点下一步。 c中央子午线输入120，或者根据实地确定。 d按确认键 3.求转换参数：具体过程请结合今天的实习参考说明书，说明书里面有详细的说明，并配有各个步骤的图片。具体步骤如下： a.点设置---求转换参数---增加---输入已知坐标---ok---输入大地坐标---点‘书’一样的那个按钮---打开---找到当前工程下面data文件夹下的LGresault.rtk---选中之前测得的经纬度坐标---ok---ok---再按上述步骤增加下一个点---增加完成后看一下水平精度和高程精度因子，如果没有问题就点保存---保存为LG.cot文件---点应用---完成。 4.手工启动基准站的操作步骤：首先让基准站自动发射后再进行以下操作（基准站左边的红色sta灯一秒闪一次）。先用手簿蓝牙连接基准站－－点设置－－仪器设置－－设置工作模式－－基准站－－手工输入坐标启动基准站－－输入当前基准站经纬度坐标－－差分格式rtcm3－－输入天线高－－选斜高－－点ok－－基准站启动成功。
5.单点校正的过程：如果基站关机了再开就会提示‘基站坐标改变，是否重新校正？’这时需要进行单点校正。a基准站架设在未知点：点工具---校正向导---基准站架设在未知点---输入一个已知点坐标，并将移动站放到这个坐标位置，气泡居中时点校正按键，b基准站架设在已知点：点工具---校正向导－－基准站架设在已知点－－输入已知点坐标，仪器高－－点校正。此时单点校正完成，接下来到另一个已知点进行检核，如果没有问题就可以进行测量和放样工作了。 6.几个需要注意的事项： 第一，基站关机再开或者基站位置改变了，必须要进行单点校正，否则测量的就不准确了。 第二，在求转换参数的时候测量已知点时最好用平滑存储，测10秒，然后按蓝色fn加m初始化，再测一遍，进行对比，如果两次的测量结果一样就可以了。 第三，收基站时要先关电源后拔电瓶。基站和天线最好相隔2.5米以上距离。基站不要架设在高压线的正下方。风大时要专人看护，不要把仪器摔了。 第四，几个重要的文件说明：***.dat是测量的坐标文件，***resualt.rtk 是测量的原始经纬度坐标文件，***.cot是求得的转换参数文件，***.ini文件是工程文件，里面保留当前工程的全部相关信息，如转换参数，投影椭球，坐标管理库等等。 第五，电瓶长时间不用，隔半个月或者一个月充一次电，电瓶运输不

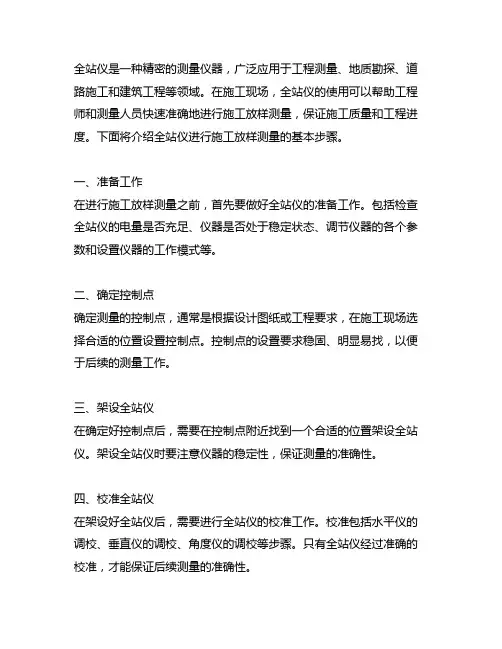

【建筑工程施工中全站仪坐标放步骤】 1 ）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量 取仪器高； 、
3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对 准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”， 进入坐标放样界面， 选择“设置方向角”，进入后设置测站点点名，输入测站点
坐标及高程，确定后进入 设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”， 设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入 放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设 置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的 地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱 镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜需 向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的 位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。 7 ）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按F1 放样 (4) 按F4 确认 (5) 按F1 测站点设置 (6) 按F3(NZE) (7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标 (8) 按3 次F4 确认键 (9) 按F2 后视点设置 (10) 按F3(NE) (11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标 (12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是) (14) 按F3 放样 (15) 按F3(NEZ) (16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标 (17) 按3 次F4 确认 (18) 按F1 极差键 (19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜 (20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键 【距离测量】 (1) 打开电源转动望远镜 (2) 按2 次(DISP)切换键进入平距、高差测量模式 (3) 照准棱镜中心 (4) 按F1（测距）键 (5) 记录测量数据注：按（ESC）键测距值被清空。按3 次（DISP）切换键可将测距结果切换斜距示
全站仪使用教程很详细 的哦 -CAL-FENGHAI.-(YICAI)-Company One1
用全站仪进行工程施工放样 第一章 TOPCON GTS-312 全站仪的使用 ? 一、仪器外观和功能说明 1、仪器外观 ? 图 1 ： GTS-312 全站仪外观及各部件名称 2、面板上按键功能
——进入坐标测量模式键。 ◢——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ◢◣——光标左右移动键 ▲▼——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。 3、显示屏上显示符号的含义 V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 第 1 页F1 OSET ：设置水平读数为 0°。 F2 HOLD ：锁定水平读数。 F3 HSET ：设置任意大小的水平读数。F4 P1 ↓：进入第 2 页。 第 2 页 F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。 F3 V% ：竖直角用百分数显示。F4 P2 ↓：进入第 3 页。 第 3 页F1 H-BZ ：仪器每转动水平角 90°时，是否要蜂鸣声。 F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。 F4 P3 ↓：进入第 1 页。 ? 三、距离测量模式 功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置 第 1 页F1 MEAS ：进行测量。 F2 MODE ：设置测量模式， Fine/coarse/tragcking（精测/ 粗测/ 跟踪）。 F3 S/A ：设置棱镜常数改正值（ PSM ）、大气改正值 （ PPM ）。 F4 P1 ↓：进入第 2 页。 第 2 页F1 OFSET ：偏心测量方式。 F2 SO ：距离放样测量方式。 F3 m /f/i ：距离单位米 / 英尺 / 英寸的切换。F4 P2 ↓：进入第 1 页。 ? 四、坐标测量模式 功能：按进入，可进行坐标（N，E ，H）、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。
全站仪使用方法 一、仪器认识（要使用全站仪之前必须对仪器有较为详细的认知， 否则容易对仪器造成损害，影响仪器精确度，导致测量放样的错误） 二、全站仪调平 1、全站仪支架粗调平 （1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平 台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓； （2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的 任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好 位于光学队中器的圆圈中心位置。固定三脚架，使其达稳固。 全站仪粗平结束。 2、全站仪精调平 （1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器 面向自己且刚好位于1、2两个整平脚螺旋（为便于表述特将 三个整平脚螺旋命名为1、2、3）中间位置，保持1不动，转 动2使精平水准器的气泡位于正中心位置； （2）、转动全站仪至精平水准器位于1、3中间位置，保持1 不动，转动3使精平水准器的气泡位于正中心位置。 （3）转动全站仪至精平水准器位于2、3中间位置，观察精平 水准器的气泡是否位于正中心位置，如果位于则全站仪调平完
成；否则重复（1）、（2）步骤直至精平水准器位于2、3中间 位置时，精平水准器的气泡位于正中心位置，方才完成全站仪 精确调平 3、开机 按下全站仪POWER键开机 如开机后出现下图情况则全站仪未调平，须关机重新调平 三、全站仪放样（仅以图片示意） 1、开机按menu—F2按钮进入放样模式 2、测站点输入 如果有必要存储的数据可以选择文件，并储存；如果没有必要 存储可以跳过，选择坐标， 回车，输入坐标数据 回车 3、后视 选择后视，按F3（NE/AZ）
使用全站仪进行工程施工放样的详细方法 第一章 TOPCON GTS-312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观 图1 ： GTS-312 全站 仪外观及各部 件名称 2、面板上 按键功能 ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键
◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。 3、显示屏上显示符号的含义 V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 第 1 页 F1 OSET ：设置水平读数为0°。 F2 HOLD ：锁定水平读数。 F3 HSET ：设置任意大小的水平读数。 F4 P1 ↓：进入第 2 页。 第 2 页 F1 TILT ：设置倾斜改正开关。 F2 REP ：复测法。 F3 V% ：竖直角用百分数显示。 F4 P2 ↓：进入第 3 页。 第 3 页 F1 H-BZ ：仪器每转动水平角90° 时，是否要蜂鸣声。 F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。

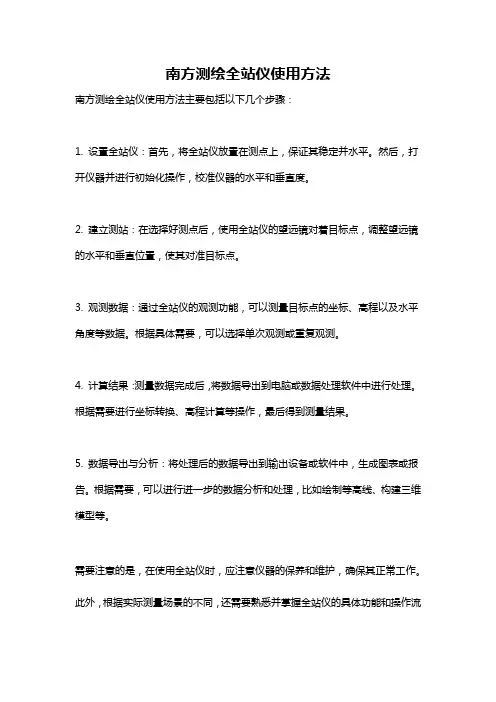

南方全站仪操作步骤1、摆仪器，即经纬仪摆仪器方法： （1）对中（2）粗平（3）再对中（4）精平 2、开机，长按全站仪上的电源键 POWER 下图红圈处 3、开机之后，出以上图画面。 4、进入机器系统，设置仪器所在位置（测站点）大地坐标，按F1，图蓝圈处，操作如下图。 按下F1后，出现下图画面。 5、再按F1，选择“标准测量”，出现下图界面。 6、图上图，按F3，把反黑显示光带向右移动到“记录”，出现下图界面 7、按ENT键（回车），确认，进入测站点设置，如下图。 8、如测站点为新点，则弹出输入测站点的坐标界面，如为已知存储在仪器内部的点，则不弹出测站点坐标输入界面。在如下界面中，输入测站点的点名、编码。 如上界面，在输入点名后、编码后，回车。如果是新点则弹出以下界面，要求输入测站点坐标。 9、如上图，在北坐标中，输入测站点的X坐标值，在东坐标中输入Y坐标值，回车确认后，光标会自动跳转进下一项输框中。 如上图，输入完成后，回车确认，完成测站点的坐标值输入，弹回如下界面。
按F1退出。弹出如下界面，回车确认，退出程序。 10、再按ESC，退回开机界面。 11、在开机界面中，按F2，进入测量模式。 进入测量模式，界面如下图，按F6键，向下翻页。 在P2页中，界面如下图， 按下F2键“置盘”，弹出置盘界面，如下图。 此时，用5800计算器，调出程序PQX，输入X1、Y1为测站点坐标，X2、Y2为后视点坐标，X3、Y3不理会，回车略过，则计算器计算出结果“JD12-HD”为测站点至后视点的平距，“JD12-FWJ”为测站点至后视点的坐标方位角，也即我们要置盘输入的方位角。 如上图界面中，按F6左移至第一位，输入，即输入方位角45°23’58” 然后，通过全站仪望远镜，将十字丝照准后视点，回车确认，即完成置盘。 下图界面即照准后视点，回车确认后的界面。 12、按下F6，下翻页至P1界面， 在P1界面中，按下F2键，进入坐标测量模式。 将仪器望远镜标准棱镜中心部位，按下F1“测量”键，即可测得棱镜所在位置的大地坐标。
南方全站仪放样操作 点击次数：12424 发布时间：2011-4-28 南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。 8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。每输完一个坐标后按F4回车确认输入。重复此项操作依次输入N,E,Z的坐标值。当输入完Z数据并回车后，屏幕显示输入仪器高。 9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。 10、按F2输入后视点，屏幕显示后视点界面。 11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。 12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），
然后按F4回车，屏幕显示照准后视点。此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。） 13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。 14、按F3输入放样点，屏幕显示放样点。 15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。分别输入放样点的N,E,Z坐标（方法同第8步）。输入完毕后按F4回车,屏幕显示输入棱镜高度。 16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。 17、按F4继续，屏幕显示角度差调为零。 18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。 21、按南方全站仪F4换点，屏幕返回14步，重复操作即可。
14．放样测量 放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。显示值=实测值-放样值 λ放样测量应使用盘左位置进行。 14.1距离放样测量 根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。 操作过程操作键显示 1．按右图所示照准参考方向。 2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。【置零】 【测量】 H ZA 99°43′13〃 HAR 0°00′00〃 P2 置零坐标放样记录 操作过程操作键显示 3．在测量模式第二页菜单下按【放样】，进入放样测量模式。 在菜单模式选取“2.放样测量”完成同样功能。λ 【放样】 【放样测量】 1．放样数据 2．放样观测 3．测站设置 ↓4．方位角 4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。 输入放样平距和放样角度，每输完一数据项后按【】。 【】
【放样距离角度】 H
【建筑工程施工中全站仪坐标放步 骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对 中整平后量取仪器高； 、
3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中 心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，
选择“设置方向角”，进入后设置测站点点名，输入 测站点坐标及高程，确定后进入 设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择 “是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着 输入放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参 数设置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正 对的地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此 时棱镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜 需向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处 的位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设 置并进行放样，直至所有放样点放样结束。
7 ）退出程序后关机，收好仪器装箱，放样工作结束。 【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按 F1 放样 (4) 按 F4 确认 (5) 按 F1 测站点设置 (6) 按 F3(NZE) (7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标 (8) 按 3 次 F4 确认键 (9) 按 F2 后视点设置 (10) 按 F3(NE) (11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标 (12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是) (14) 按 F3 放样 (15) 按 F3(NEZ) (16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标 (17) 按 3 次 F4 确认 (18) 按 F1 极差键
南方全站仪的放样的具体操作步骤： 1、南方全站仪在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按南方全站仪S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。 8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。每输完一个坐标后按F4回车确认输入。重复此项操作依次输入N,E,Z的坐标值。当输入完Z数据并回车后，屏幕显示输入仪器高。 9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。 10、按F2输入后视点，屏幕显示后视点界面。 11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。 12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。此时，松开水平和垂直制动螺旋，转动仪器，瞄准后视点。（当南方全站仪测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更。） 13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。 14、按F3输入放样点，屏幕显示放样点。 15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。分别输入放样点的N,E,Z坐标（方法同第8步）。输入完毕后按F4回车,屏幕显示输入棱镜高度。 16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。 17、按F4继续，屏幕显示角度差调为零。 18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。

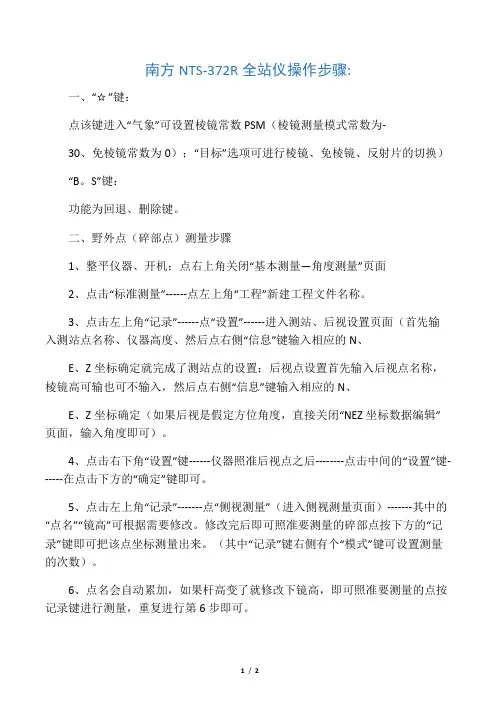

南方NTS342全站仪操作步骤1、全站仪设置：开机之后
设置A→1单位设置角度单位：度分秒；距离单位：米； 温度单位：摄氏度；气压单位：hpa→设完好点√保存 2 角度相关设置垂直零位：天顶零；倾斜补偿：XY-开; →设完好点 √保存
3距离相关设置比例尺1.0000；高程：0；T-P改正：开（温度气压自动感应，校正），关（温度气压要自己输入）；两差改正：0.14；设完好点√保 存 模式◆N 次测量：设置具体的测量次数，可选为1-5 次 ◆连续精测：进行连续的精测 ◆跟踪测量：进行连续的粗测，速度稍快，精度稍低
目标棱镜常数为-30mm 反射片及无合作棱镜常数均为0 4 坐标相关设置坐标顺序：N-E-Z盘左右：盘左盘右结果相等→设完好点√保存
5 RS232通讯设置◆串口开关：是否打开串口，当打开蓝牙时，将自动关闭。 ◆波特率：设置串口通讯的波特率为9600 ◆数据位：设置串口通讯的数据位为8位 ◆检验位：设置串口通讯的检验位为无 ◆停止位：设置串口通讯的停止位为1位 仪器的基本设置： 按★键PPM设置温度、气压、PPM、T-P自动（如果设为开，仪器自动感应温度气压自动校正，如果设为关却要手工 输入）设完好点√保存 合作目标选择反射模式：棱镜无棱镜（无合作）反射板 设完好点√保存 电子气泡补偿-XY 2全站仪操作：
A项目建完后点勾 B建站测站：：输入已知测站点的名称，通 过可以调用或新建一个已知点做为测站点 输入仪器高棱镜高 后视点 : 通过可以调用或新建一个已知点做为后视点，输入完成后，盘左照准后视点，照准后水平制动锁死设置
全站仪操作步骤 全站仪简介： 仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键, ▲ ▼ ——光标上下移动、翻屏键， F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。显示屏上显示符号的含义：V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距； N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。 测站点：仪器对中器对准的点就是测站点。（例图B:测站点C） 后视点：仪器用来确定现场北方向的点就是后视点。（例图B,已知点A,当用全站仪望远 镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。） 放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来 的点就是放样点。（例图B,放样点P1） 全站仪坐标表示跟图纸坐标对应关系：N（北坐标）一X， E （东坐标）--Y，Z （天顶方向 坐标）—标高。 测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。 全站仪的两个最基本的功能：放样和数据采集。 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定 出来的工作就是放样。｛如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。｝ 放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V, HR,进入角度测量界面。 4、按键，进入放样程序，屏幕提示：选择一个文件。 5、按F3 选择跳过,屏幕进入坐标放样1/2 菜单。 6、按F1 选择输入测站点,屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。
【建筑工程施工中全站仪坐标放样线步骤】 【建筑工程施工中全站仪坐标放步骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高； 、 3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面， 选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入
设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。 6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
7 ）退出程序后关机，收好仪器装箱，放样工作结束。 【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按 F1 放样 (4) 按 F4 确认 (5) 按 F1 测站点设置 (6) 按 F3(NZE) (7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标 (8) 按 3 次 F4 确认键 (9) 按 F2 后视点设置 (10) 按 F3(NE) (11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标 (12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是) (14) 按 F3 放样 (15) 按 F3(NEZ) (16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标 (17) 按 3 次 F4 确认 (18) 按 F1 极差键
