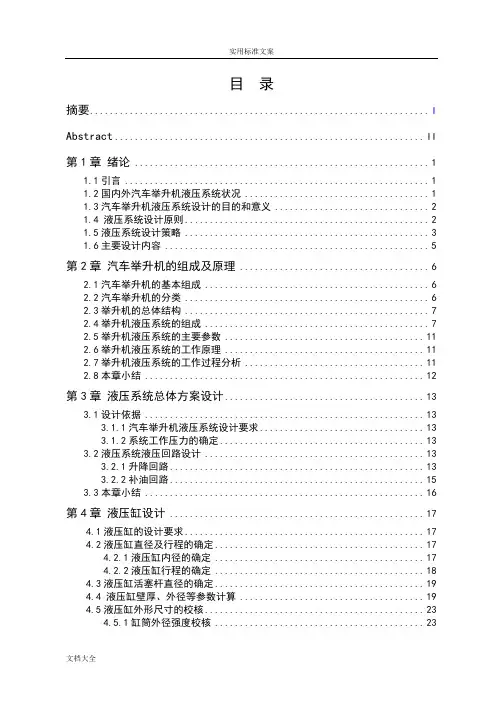

目录
摘要 ............................................................. I Abstract ....................................................................................................... II 第1章绪论 (1)
1.1引言 (1)
1.2国内外汽车举升机液压系统状况 (1)
1.3汽车举升机液压系统设计的目的和意义 (2)
1.4液压系统设计原则 (2)
1.5液压系统设计策略 (3)
1.6主要设计内容 (5)
第2章汽车举升机的组成及原理 (6)
2.1汽车举升机的基本组成 (6)
2.2汽车举升机的分类 (6)
2.3举升机的总体结构 (7)
2.4举升机液压系统的组成 (7)
2.5举升机液压系统的主要参数 (11)
2.6举升机液压系统的工作原理 (11)
2.7举升机液压系统的工作过程分析 (11)
2.8本章小结 (12)
第3章液压系统总体方案设计 (13)
3.1设计依据 (13)
3.1.1汽车举升机液压系统设计要求 (13)
3.1.2系统工作压力的确定 (13)
3.2液压系统液压回路设计 (13)
3.2.1升降回路 (13)
3.2.2补油回路 (15)
3.3本章小结 (16)
第4章液压缸设计 (17)
4.1液压缸的设计要求 (17)
4.2液压缸直径及行程的确定 (17)
4.2.1液压缸内径的确定 (17)
4.2.2液压缸行程的确定 (18)
4.3液压缸活塞杆直径的确定 (19)
4.4液压缸壁厚、外径等参数计算 (19)
4.5液压缸外形尺寸的校核 (23)
4.5.1缸筒外径强度校核 (23)
4.5.2活塞杆直径强度及稳定性校核 (23)
4.6本章小结 (25)
第5章液压缸主要零件结构、材料及技术要求 (26)
5.1缸体 (26)
5.2活塞 (26)
5.3活塞杆 (27)
5.4活塞杆的导向、密封和防尘 (28)
5.5液压缸的排气装置 (29)
5.6液压缸安装联接部分的型式及尺寸 (29)
5.7本章小结 (29)
第6章液压泵设计 (30)
6.1液压泵的工作原理 (30)
6.2液压泵的形式 (30)
6.3液压泵主要参数及型号 (30)
6.4液压泵主要参数的确定 (31)
6.4.1液压泵工作压力的计算 (31)
6.4.2液压泵理论流量的计算 (31)
6.4.3液压泵排量的计算 (32)
6.4.4液压泵功率的计算 (32)
6.8本章小结 (33)
第7章油箱的设计及液压辅助元件的选择 (34)
7.1油箱容量及油箱散热面积的确定 (34)
7.1.1油箱容量的确定 (34)
7.1.2油箱散热面积的确定 (34)
7.2油箱的结构要点 (34)
7.3液压阀介绍 (35)
7.4液压阀选择原则 (36)
7.5滤油器的选择 (37)
7.6管路直径计算选择 (38)
7.7本章小结 (39)
结论 (40)
参考文献 (41)
致谢 (43)
附录 (44)
第1章绪论
1.1引言
汽车举升机在汽车维修行业是最重要、最基本的工具之一，是将汽车从一个高度提升至另一高度进行维修的设备，具有至关重要和不可替代的作用。他能否正常运转会直接影响到维修车辆、维修人员的安全，甚至会直接影响到汽车维修业务的兴衰。
两柱式液压举升机具有承载力高、适应性强、维修及安装方便等优点。它可以适应不同类型的车辆维修。随着汽车工业的不断发展，汽车维修设备也发展到一个更高的阶段。
两柱式液压举升机的液压系统分析、研究对于正确合理的设计和使用，对于提高液压举升设备的工作品质和技术经济性能具有重要意义。
因而，对两柱式液压举升机的系统运动学、动力学的研究很有必要。为以后的研发、改进提供必要的帮助。
本文针对液压举升机的特点和发展趋势，以现有的液压举升设备为基础，对举升机的液压系统进行设计。
1.2国内外汽车举升机液压系统状况
近年来，我国汽车业蓬勃发展，尤其是轿车行业。多年来轿车进入普通家庭的梦想已经成为现实，汽车维修行业也随之得到大力发展，各种维修设备的需求迅速扩大，汽车举升机是维修厂必备的，也是最重要的维修机械之一。
不同的维修企业根据财力、维修项目、车间大小的不同，举升机需求类型也不相同。根据调研，两柱举升机是当前被广泛采用的主流举升机，是经销商销量最大的举升机类型。
四柱举升机国产设备的价位在1.0~3.5万元，进口品牌在1.8~4.5万元，价格随着举升机吨位的提高而增加，可适用于大多数车型。但是四柱举升机宽大的支承装置往往会妨碍工人干活。主要用户为快速保养为主的小型企业，因为快速保养业务需要车辆能够快速升降，如果购买两柱举升机则需要在车辆起降过程中花费一些时间。同时4S店对四柱举升机也有很大的需求。
剪式举升机使用方便，不用时不占空间，受到很多实力雄厚的特约维修站的欢迎，这也是未来举升机的发展方向，一般国产设备价位在1.0~4.0万元，进口产品在1.5~4.5 万元。但剪式举升机较为精密，做工不好或者设计不好就容易导致台面不平、单边升降等危险发生，如果利用剪式举升机作四轮定位仪的平台，要求就更加严格。
对于国内使用较为普遍的一些两柱举升机品牌而言，国产的价位约在0.6T.4万元，进口的约在1.8~2.8万元。这种举升机安装起来很快，不需要大范围地开挖，也不需要对维
修厂的整体布局进行一些永久性的变动。两柱举升机噪声较小，升降平稳，可调整不同车型的支承部位，这种举升机适用于举升中小型汽车进行维修及装配工作，主要用户为以总成大修为主的维修厂及4S店。
随着中国汽车保有量的不断增长，私人购买成为购车的主流，售后市场也将得到蓬勃发展，举升机在未来的需求量也将不断增加，根据业内专家预测，在未来的三年内，举升机市场将大幅增长。
1.3汽车举升机液压系统设计的目的和意义
随着我国汽车业快速发展，汽车维修行业也随之得到大力发展，各种维修设备的需求迅速扩大，汽车举升机是维修厂必备的，也是最重要的维修机械。汽车举升机的作用是将需要维修的汽车水平提升到合适的高度，以便于维修工人在汽车底盘下方对汽车进行维修。汽车举升机要求其能够从两侧将汽车水平同步举升，不能发生侧偏。而汽车底盘下方必须为空的，以方便工人进行维修作业，要求汽车举升机两侧的举升装置必须是分离的，且两侧的上升或下降又必须是完全同步的。由于汽车的重量一般都较大，再加上举升装置自身的重量，要求举升力较大，而且升降时要求非常平稳，所以汽车举升机一般都采用液压系统进行驱动。汽车举升机在汽车维修行业是最重要、最基本的工具之一，是将汽车从一个高度提升至另一高度进行维修的设备，具有至关重要和不可替代的作用。它能否正常运转会直接影响到维修车辆、维修人员的安全，甚至会直接影响到汽车维修业务的兴衰。举升机一定要安全可靠、维护简单，否则在一定程度上会影响工作效率。而传统的机械式举升机安全性较差，所需的维护工作较多，被液压式举升机取代也是大势所趋。液压式举升机，它具有安全性能好、维护周期长以及工作效率高等优点。
1.4液压系统设计原则
该设计原则是在传统液压系统设计中通常依据的技术原则、成本原则和人机工程学原则的基础上纳入环境原则，并将环境原则置于优先考虑的地位。
液压系统设计的原则可概括如下：
1. 资源最佳利用率原则
少用短缺或稀有有原材料，尽量寻找其代用材料，多用废料，余料或回收材料作为原材料；提高产品的可靠性和使用寿命；尽量减少产品中材料的种类，以利于产品废弃后的有效回收等。
2. 能量损耗最少原则
尽量采用相容性好的材料，不采用难以回收或无法回收的材料；在保证产品耐用的基础上，赋予产品合理的使用寿命，努力减少产品使用过程中的能量消耗。
3. 零污染原则
尽量少用或不用有毒有害的原材料。
4. 技术先进性原则
优化产品性能，在结构设计中树立小而精"的设计思想，有同一性能情况下，通过产品的小型化尽量节约资源的使用量，如采用轻质材料，去除多余的功能，避免过度包装等，减轻产品重量，简化产品结构；提倡简而美”的设计原则，如减少零部件
数目，这样既便于装配、拆卸，又便于废弃后的分类处理；采用模块化设计，此时产品是由各功能模块组成，既有利于产品的装配、拆卸，又便于废弃后的回收处理，在设计过程中注重产品的多品种及系列化；采用合理工艺，简化产品加工流程，减少加工工序，简化拆卸过程，如结构设计时采用易于拆卸的连接方式、减少紧固件用量、尽量避免破坏性拆卸方式等；尽可能简化产品包装且避免产生二次污染。
5. 整体效益最佳原则
考虑产品对环境产生的附加影响，提供有关产品组成的信息，如材料类型及其回收再生性能等。
1.5液压系统设计策略
1. 工作介质污染控制
液压系统易生入侵污染物和生成污染物。在产品设计过程中应本着预防为主、治理为辅的原则，充分考虑如何消除污染源，从根本上防止污染。在设计阶段除了要合理选择液压系统元件的参数和结构外，可采取以下措施控制污染物的影响。在节流阀前后装上精滤油器，滤油器的精度取决于控制速度的要求。所有需切削加工的元器件, 孔口必须有一定的倒角，以防切割密封件且便于装配。所有元器件、配管等在加工工序后都必须认真清洗，消除毛刺、油污、纤维等。组装前必须保持环境的清洁，所有元器件必须采用干装配方式。装配后选择与工作介质相容的冲洗介质认真清洗。投入正常使用时，新油加入油箱前要经过静置沉淀，过滤后方可加入系统中，必要时可设中间油箱，进行新油的沉淀和过滤，以确保油液的清洁。
工作介质污染的另一方面是介质对外部环境的污染。应尽量使用高黏度的工作油，减少泄漏；尽快实现工程机械传动装置的工作介质绿色化，采用无素液压油；开发液压油的回收再利用技术；研制工作介质绿色添加剂等。
2. 液压系统噪声控制
液压系统噪声是对工作环境的一种污染，分机械噪声和流体噪声。在液压系统中, 电动机、液压泵和液压马达等的转速都很高，如果它们的转动部件不平衡，就会产生周期性的不平衡力，弓I起转轴的弯曲振动。这种振动传到油箱和管路时，会因共振而发出很大的噪声，应对转子进行动平衡试验，且在产品设计时应注意防止其产生共振。机械噪声还包括机械零件缺陷和装配不合格而引起的高频噪声。因此，必须严格保证制造和安装的质量，产品结构设计应科学合理。
在液压系统噪声中，流体噪声占相当大的比例，这种噪声是由于油液的流速、压力的突变、流量的周期性变化以及泵的困油、气穴等原因引起的，以液压泵为例，在液压泵的吸油和压油循环中，产生周期性的压力和流量变化，形成压力脉动，从而引起液压振动，并经出油口传播至整个液压系统，同时，液压回路的管路和阀类元件对液压脉动产品反射作用，在回路中产生波动，与泵发生共振，产生噪声。
开式液压系统中混入了大约5%的空气。当系统中的压力低于空气分离压时，油中的气体就迅速地大量分离出来，形成气泡，当这些气泡遇到高压便被压破，产生较强的液压冲击。因此在设计液压泵时，齿轮泵的齿轮模数应量取小值，齿轮取最大数, 卸荷槽的形状和尺寸要合理，以减小液压冲击；柱塞泵的柱塞数的确定应科学合理，并在吸、压油配流盘上对称的开出三角槽，以防柱塞泵困油；为防止空气混入，泵的吸油口应足够大，而且应没入油箱液面以下一定深度，以防吸油后因液面下降而吸入空气，为减少液压冲击，可以延长阀门关闭时间，并在易产生液压冲击的部位附近设置蓄能器，以吸收压力波；另外，增大管径和使用软管，对减少和吸收振动都很有效。
3. 液压元件的连接与拆卸性的设计
液压系统设计应尽量提高液压系统的集成度，采用原则是对多个元件的功能进行优化组合，实现系统的模块化，并尽可能使液压回路的结构紧凑，如减小液压元件间的连接，设计易于拆卸的元件等。在满足其功能的基础上，设计的重点是液压元件地连接技术，不同连接结构的装配和拆卸的复杂程度不同，焊接连接的装配和拆卸的复杂程度最高，易导致零部件破坏性拆卸，螺钉连接的装配容易而可拆卸程式度要受环境影响，如果生锈则会导致拆卸复杂，铆钉连接的机械装配性较好但拆卸复杂，嵌人咬合是装配性的拆卸性均较好的一种连接方式，但在连接强度要求高的情况下，其连接的安生性降低。
为了使液压系统结构更紧凑，根据其安装型式的不同，间类元件可制成各种结构型式；管式连接和法兰式连接的阀；插装阀便于将几个插装式元件组合成复合阀，板式连接的普通液压阀可安装到集成块上，利用集成块上的孔道实现油路间的连接，或可直接将阀做成叠加式结构即叠加阀，叠加阀上有进、出油口及执行元件的接口、其接头可做成快速双向接头，提高装配性和可
拆卸性。
4. 液压系统的节能设计
压系统的节能设计不但要保证系统的输出功率要求，还要保证尽可能经济、有效的利用能量，达到高效、可靠运行的目的，液压系统的功率损失会使系统的总效率下降、油温升高、油液变质，导致液压设备发生故障。因此，设计液压系统时必须多途径地降低系统的功率损失。
在元件的选用方面，应尽量选用那些效率高、能耗低的元件，如选用效率较高的变量泵，可根据负载的需要改变压力，减少能量消耗，选成集成阀以减少管连接的压力损失，选择压降小、可连续控制的比例阀等。
采用各种现代液压技术也是提高液压系统效率、降低能耗的重要手段，如压力补
偿控制、负载感应控制以及功率协调系统等，采用定量泵、比例换向阀、多联泵（定量泵）、比例节流溢流阀的系统，效率可以提高28%~45%，采用定理泵增速液压缸的液压回路，系统中的溢流阀起安全保护作用，并且无溢流损失，供油压力始终随负载而变，这种回路具有容积调速以及压力自动适应的特性，能使系统效率明显提高啼。
1.6主要设计内容
根据要求，本文主要进行了对以下几个方面研究工作：
1?分析液压举升机的组成、工作原理及工作过程。
2. 液压系统设计原则和策略。
3. 液压系统总体设计。液压传动系统及液压原理图。
4. 液压泵、液压阀、辅助元件设计。
5. 系统压力损失计算。
第2章汽车举升机的组成及原理
2.1汽车举升机的基本组成
汽车举升机基本由升降台、机械系统、电气系统电子控制装置、机架、安全保护装置、辅助装置组成。
升降台：活动架、托臂、升降台面、升降横梁。
机械系统：动力箱、液压装置、钢丝绳与滑轮等。
电气系统电子控制装置：电子操作装置、电气信号和线路等。机架：立柱、各式机架、固定支架、底架等。
举升机使用指导
书 汽修121 一、操作步骤 （一）大剪举升机操纵步骤 1、打开举升机电源旋钮； 2、按大剪上升键，操纵大剪举升机平台升高到适合作业高度； 3、按保险锁键，让大剪举升机平台落锁； 4、按大剪上升键，操纵大剪举升机平台升高解锁； 5、按大剪下降键，让大剪举升机平台降落回到最低高度。 6、关闭举升机电源旋钮。 （二）小剪举升机操纵步骤 1、打开举升机电源旋钮； 2、按小剪上升键，操纵小剪举升机平台升高到适合作业的高度；
3、按小剪下降键，操纵小剪举升机平台降落回到最低高度； 4、关闭举升机电源旋钮。 双柱举升机安全操作 一、开机前准备工作： 1、检查设备是否处于校验合格期内。 2、检查设备是否处于良好状态，气压是否正常。 3、检查设备电源是否接地，电压或电流是否达到正常值。 4、检查操纵按键是否正常，清理好工作区域内的工具杂物。 5、检查链条和钢丝绳是否正常，是否保持足够的润滑。 6、检查底座上的膨胀螺栓或地脚螺栓是否松动，及时加固调整以确保设备运行平稳。 7、检查油箱内机油体积是否达到设备正常工作的允许值（三分之二）。 二、开机步骤： 1、打开设备电源。 2、在举升机每日第一次使用前，进行空载运行检查。 3、先将举升机托臂降落在最低位置，方可将车驶入，车位朝向走道。 4、调整托盘使其高度一致，将托臂调整移动到被托车辆的适合位置，再分别转动四只橡胶托盘，使其均距车身位置相等，再按上升按钮。 5、车离地10-15cm时，停止升起，检查各支点是否牢固，车辆是否稳定。确定安全后，方可继续工作。 6、汽车随着托臂上升时，随时观察保险钩的工作情况不得有卡滞现象。 7、当汽车升至所需求的高度时，松开上升按钮即可停止上升。 三、关机步骤： 1、清理好臂桥下的工具杂物，确保人员都处于安全状态。 2、拉开两端的降压阀门，按下降按钮将汽车缓慢降落至地面。 3、将控制盒电源切断。 四、注意事项： 1、经常保持机身及周围环境清洁。
两柱举升机操作规程 1.凭设备操作证使用设备，严禁无证上岗。 2.操作者必须熟悉设备的性能和结构，了解设备的应用范围及专业技术规程，掌握安全生 产守则。 操作步骤： 1、开启设备前先检查设备是否处于良好的工作状态，是否有维修人员工作或设备未修 理完毕等 2、打开电源开关。 3、试运行举升机并调节到合适位置以便上车。上升时，按电机上的“启动”按扭。上升过程中听到“咔嗒”声时，表明升降机下降自锁。 4、按照要求把车辆停到举升机规定位置。 5、调节举升机使其两边四个支撑片在车辆的合适部位，此时应注意四个支撑力臂长度应一致，四个支撑片可靠接触车身，并尽可能靠近四个车轮，且在同一平面，保证车身重心在前两个支撑点所在直线和后两个支撑点所在直线的中间，以使得举升机上升时车辆平稳不晃动、不倾斜，在车辆取下任何部件后不失重心。 6、上升车辆前，缩紧力臂缩紧装置，缓慢平稳上升车辆。 7、当需要下降时，打开电机下面的放油阀，举升机下降。 8、操作完后，检查设备工作情况，发现情况或隐患及时解决或上报。 注意事项 一、使用设备前仔细检查设备确保设备完好安全可靠。 二、注意支撑点的位置和接触可靠性，确保操作车辆时不出现车辆滑动、倾斜等安全隐患。 三、严格按照要求使用自锁装置 四、操作过程中一定要小心，切勿麻痹大意，时刻有安全意识。 两柱举升机维护和保养 1．每天擦试举升机，进行表面除尘及除油，保持现场清洁。 2．每月检查油槽内油位是否偏低，若偏低则需向内加液压油。 3．根据举升机的使用时间，定期给链条、轴承加润滑油。 4．每周检查液压动力单元是否工作正常，是否有泄漏现象。 5．每周检查各线路连接是否完好，是否有松动现象。 6．每月检查各螺丝是否有松动现象。 7．每周检查各缩紧装置是否完好可靠。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 移动式汽车举升机安全操作技 术(通用版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
移动式汽车举升机安全操作技术(通用版) 一、汽车举升机必须定人操作管理，定期维护保养，举升机工作结束后必须将电源总开关位于“OFF”(关)的位置。 二、使用前应检查各部紧固情况，各润滑部位、丝杠、丝母、导向轮、行车轮进行加油润滑。检查各升降按钮开关、总动升降开关是否有效。各举升是否平衡，如平衡只使用总动升降开关即可。 三、电器控制柜单机升降开关是用来调整各支撑点的平衡，在调整平衡时，必须在上极限行程开关和下极限行程开关不起作用的情况下进行。 四、每天工作前应检查工作螺母保险机构、钢球座与保险螺母座磨损小于7㎜，当大于7mm时应更换工作螺母。检查上下行程开关是否动作灵敏，确保保险机构的安全可靠。 五、举升机在总动上升或下降过程中，不应全依赖上下行程开
关，因行程开关是受上极限和下极限控制，所以，使用时应根据工作需要选取适宜高度，以避免多次升降碰撞而导致行程开关损坏。 六、举升机在升降过程中，车下严禁有人。为了防止工作螺母下滑，除调整电磁离合器摩擦带松紧度。必要时，在举升下方安置保险凳，确保操作安全。 云博创意设计 MzYunBo Creative Design Co., Ltd.

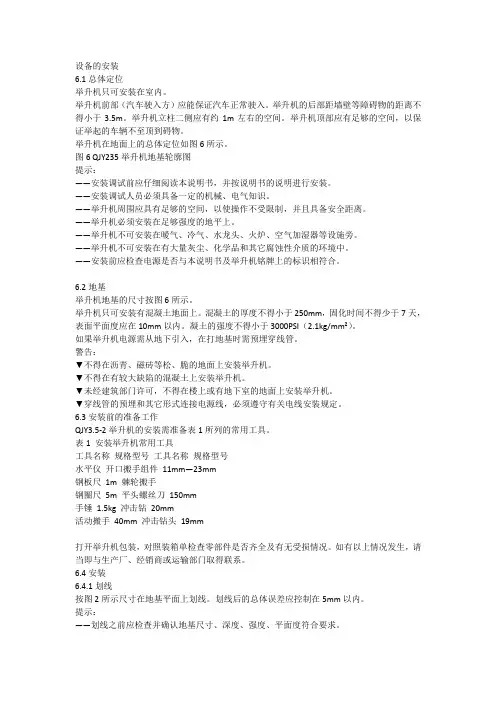

设备的安装 6.1总体定位 举升机只可安装在室内。 举升机前部（汽车驶入方）应能保证汽车正常驶入。举升机的后部距墙壁等障碍物的距离不得小于3.5m。举升机立柱二侧应有约1m左右的空间。举升机顶部应有足够的空间，以保证举起的车辆不至顶到碍物。 举升机在地面上的总体定位如图6所示。 图6 QJY235举升机地基轮廓图 提示： ——安装调试前应仔细阅读本说明书，并按说明书的说明进行安装。 ——安装调试人员必须具备一定的机械、电气知识。 ——举升机周围应具有足够的空间，以使操作不受限制，并且具备安全距离。 ——举升机必须安装在足够强度的地平上。 ——举升机不可安装在暧气、冷气、水龙头、火炉、空气加湿器等设施旁。 ——举升机不可安装在有大量灰尘、化学品和其它腐蚀性介质的环境中。 ——安装前应检查电源是否与本说明书及举升机铭牌上的标识相符合。 6.2地基 举升机地基的尺寸按图6所示。 举升机只可安装有混凝土地面上。混凝土的厚度不得小于250mm，固化时间不得少于7天，表面平面度应在10mm以内。凝土的强度不得小于3000PSI（2.1kg/mm2）。 如果举升机电源需从地下引入，在打地基时需预埋穿线管。 警告： ▼不得在沥青、磁砖等松、脆的地面上安装举升机。 ▼不得在有较大缺陷的混凝土上安装举升机。 ▼未经建筑部门许可，不得在楼上或有地下室的地面上安装举升机。 ▼穿线管的预埋和其它形式连接电源线，必须遵守有关电线安装规定。 6.3安装前的准备工作 QJY3.5-2举升机的安装需准备表1所列的常用工具。 表1 安装举升机常用工具 工具名称规格型号工具名称规格型号 水平仪开口搬手组件11mm—23mm 钢板尺1m 棘轮搬手 钢圈尺5m 平头螺丝刀150mm 手锤1.5kg 冲击钻20mm 活动搬手40mm 冲击钻头19mm 打开举升机包装，对照装箱单检查零部件是否齐全及有无受损情况。如有以上情况发生，请当即与生产厂、经销商或运输部门取得联系。 6.4安装 6.4.1划线 按图2所示尺寸在地基平面上划线。划线后的总体误差应控制在5mm以内。 提示： ——划线之前应检查并确认地基尺寸、深度、强度、平面度符合要求。
