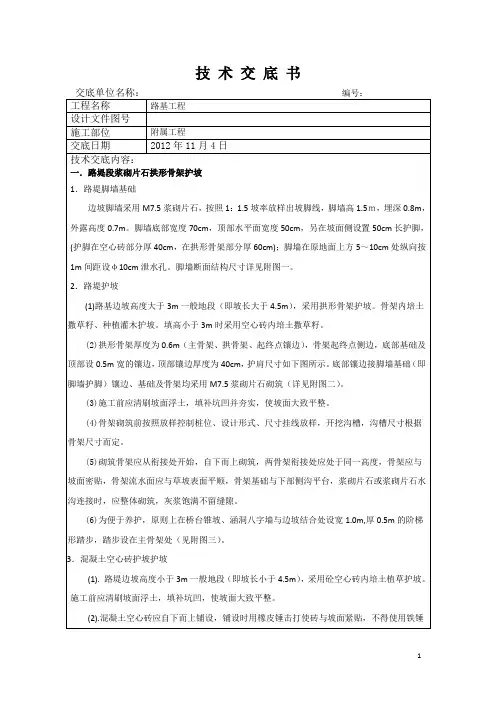

技术交底书
交底单位名称：编号：
工程名称路基工程
设计文件图号
施工部位附属工程
交底日期2012年11月4日
技术交底内容：
一．路堤段浆砌片石拱形骨架护坡
1．路堤脚墙基础
边坡脚墙采用M7.5浆砌片石，按照1：1.5坡率放样出坡脚线，脚墙高1.5ｍ，埋深0.8m，外露高度0.7m。脚墙底部宽度70cm，顶部水平面宽度50cm，另在坡面侧设置50cm长护脚，(护脚在空心砖部分厚40cm，在拱形骨架部分厚60cm)；脚墙在原地面上方5～10cm处纵向按1m间距设φ10cm泄水孔。脚墙断面结构尺寸详见附图一。
2．路堤护坡
(1)路基边坡高度大于3m一般地段（即坡长大于4.5m），采用拱形骨架护坡。骨架内培土撒草籽、种植灌木护坡。填高小于3m时采用空心砖内培土撒草籽。
(2)拱形骨架厚度为0.6m（主骨架、拱骨架、起终点镶边），骨架起终点侧边，底部基础及顶部设0.5m宽的镶边，顶部镶边厚度为40cm，护肩尺寸如下图所示。底部镶边接脚墙基础（即脚墙护脚）镶边、基础及骨架均采用M7.5浆砌片石砌筑（详见附图二）。
(3)施工前应清刷坡面浮土，填补坑凹并夯实，使坡面大致平整。
(4)骨架砌筑前按照放样控制桩位、设计形式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。
(5)砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度，骨架应与坡面密贴，骨架流水面应与草坡表面平顺，骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。
(6)为便于养护，原则上在桥台锥坡、涵洞八字墙与边坡结合处设宽1.0m,厚0.5m的阶梯形踏步，踏步设在主骨架处（见附图三）。
3．混凝土空心砖护坡护坡
(1). 路堤边坡高度小于3m一般地段（即坡长小于4.5m），采用砼空心砖内培土植草护坡。施工前应清刷坡面浮土，填补坑凹，使坡面大致平整。
(2).混凝土空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面紧贴，不得使用铁锤
等硬物击打。
φ=0.1
泄水孔1:
m M7.5浆砌片石主骨架
M7.5浆砌片石脚墙
4%
路堤护肩设计示意图
二.路堑段浆砌片石护坡
1、与路堑侧沟相接（如下图所示）
（1）与路堑侧沟相接处设不小于2m 浆砌片石平台，浆砌片石厚30cm ，护脚镶边宽50cm ，厚度60cm 。平台砌筑前务必用打夯机人工夯实，确保平台砌筑后沉降稳定。现浇矩形侧沟距离底板15cm 处设φ5cm 泄水管，纵向间距10cm 。
（2）浆砌片石护坡、浆砌片石拱形骨架护坡地段，侧沟平台沿线路纵向每隔2m ，设0.6m*0.6m 方形绿化槽一个，槽深0.5m ，露出地面0.2m ，C10砼砌筑，加固厚度0.1m 。
主骨架基础
0.
6支骨架断面图
0.
6说明:图中尺寸以米计。
拱骨架
M7.5浆砌片石主骨架
M7.5浆砌片石厚0.3m
M7.5浆砌片石厚0.3m
平台处大样图
1:
m M7.5浆砌片石平台
0.
11:
m 0.
6骨架护坡
0.
6厚0.3m
2.0
4%
4%
φ=0.05泄水孔φ=0.05
泄水孔
2、浆砌片石拱形骨架护坡(具体结构尺寸见附图二)
(1)、路堑边坡高小于3m 时(坡长小于4.5m 时)，采用撒草籽、种植灌木防护(见下图)；路堑边坡高大于3m 时(坡长小于4.5m 时)，采用M7.5浆砌片石拱形截水骨架内撒草籽、种植灌木防护。对地下水发育地段边坡增设支撑渗沟排水加固，间距8.3～15.5m ，宽1.5m 。具体段落详见单项交底。路堑段浆砌片石拱形骨架砌筑结构尺寸同路堤段，其顶口镶边宽度为50cm ，厚度40cm ，护肩平口宽度77cm ，具体尺寸如上图路堤护肩设计示意图。护肩需嵌入原地面，顶口与原地面平齐，并向路堑侧适当设置横坡以保证原地面积水及时排出。
基床表层
C15钢筋混凝土侧沟
换填A、B组填料
1:
1.530cm厚M7.5浆砌片石
撒草籽、种植灌木
路堑边坡防护(边坡高小于3m时)
3、浆砌片石护坡（满砌）（如下图）
浆砌片石护坡（满砌）适用于路堤段涵洞翼墙、锥坡及路堑段。护坡厚度为30cm 。在防护标高或岩土分界面处设2~3m 平台，平台浆砌片石应嵌入边坡内0.2m ，以防表水进入。护坡每隔2~3m 上下左右交错设置φ0.1m 泄水孔，孔后0.5m*0.5m 范围内设卵砾石窝状反滤层，厚0.3m 。
浆砌片石护坡设计图
泄水孔
0.5*0.5*0.3
窝状反滤层0.
3
1.0
M7.5浆砌片石护坡4%1:1.5
2
C15钢筋混凝土侧沟
三．浆砌片石护坡施工注意事项
１.片石：片石石料应质地坚硬，不易风化，无裂纹，石料表面的污渍应予清除，片石形状不受限制，但其中部厚度不小于１５ｃｍ。用作镶面片石要求表面平整，尺寸较大，边缘厚度不得小于15cm。用于附属工程的片石强度等级不应小于MU30。
2. 砂：砂采用中粗砂，含泥量不大于５％，含泥量大不得使用。拌合用水采用饮用水。
3．片石砌筑采用挤浆法分层，分段砌筑，分段位置宜设在沉降缝或伸缩缝处，两相邻砌筑高差不得大于12cm，分层水平砌缝应大致水平。各砌块的砌缝应相互错开，砌缝应饱满。各砌层应先砌外围定位砌块，并与里程砌块交错连成一体。定位砌块宜选用表面较平整且尺寸较大的石料，定位砌缝应满铺砂浆，不得镶嵌小石块。定位砌块砌筑完后，应先在圈内铺一层砂浆，其厚度应使石料在挤压时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料之间的砌缝应相互交错，咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后满铺砂浆；石料应大小搭配，较大的石料应以大面为底，较宽的砌缝可用于小石块挤塞。挤浆进可用小捶敲打石料，将砌缝挤紧，不得留有空隙。浆砌片石的砌缝要求定位砌块表面砌缝的宽度不得大于4cm。砌块表面与三块相邻石料相切的内径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。
4.勾缝采用凹缝，缝宽15mｍ，深８ｍｍ，在砌筑面石时预留２ｃｍ空缝作勾缝槽，深度不足在勾缝前应予剔除，保证勾缝深度。勾缝应顺石缝从上而下，由一端向另一端进行。勾缝采用的砂浆强度不得小于砌体所用的砂浆强度。浆砌片石脚墙顶面及露出原地面以上均需勾缝。
5.勾缝完毕，清扫墙面，及时覆盖在砂浆初凝后，洒水养护７～１４天，养护期间避免碰撞，震动，或承重。气温低于５℃时，不能洒水养护。
6.现场必须配置砂浆拌合机械、磅秤、灰盘等称量工具，原材料及配合比标识牌现场必须摆放。严格按照实验配合比施工。骨架砌筑前务必经过现场领工员验收深度达到设计要求后方可砌筑，如擅自砌筑，工程部将不予计量。
7. 浆砌片石护坡及脚墙沿线路方向每隔10~20m设伸缩缝一道，缝宽2cm，缝内填塞沥青麻筋，深度不小于20cm。
8.浆砌片石护坡位允许偏差，检验数量及检验方法（见下表）。
序号检验项目允许偏差检验数量检验方法１平面位置±５０ｍｍ每５０ｍ检４点经纬仪测２坡率±０.５％设计值每５０ｍ检３点水准仪测护肩、镶边及基础厚度、
不小于设计值每５０ｍ检３点３
宽度
４骨架净距±５０ｍｍ每５０ｍ检６点
尺量骨架宽度及边槽高度
不小于设计值每５０ｍ检３点５
骨架厚度及嵌入深度
６踏步宽度、厚度不小于设计值每踏步检１点
７垫层及反滤层厚度不小于设计值每５０ｍ检６点
附件：
附图一《路堤与护坡基础连接设计示意图》
附图二《M7.5拱形骨架护坡设计图》
附图三《浆砌片石拱形骨架护坡大样图》
交底人：复核人：接受人：
附图三 浆砌片石拱形骨架护坡大样图
60
10
10
40
20
C 10混
凝土
预制块
M 7.5
浆砌片石
节点A 大样图
1:1
.520
50
踏步大样图
A
拱骨
架
70
50
1:1
.5300
Ⅱ-Ⅱ断面
注：本图单位以厘米计
7
50300
50
踏步
镶边
100300
150
350
60
30030060
Ⅰ
Ⅰ
骨架
206020100
6030030060
踏步
C10混凝土预制块
C10混凝土预制块
M7.5浆砌片石
10
80
10
104010
1010104010
60
606040A
Ⅱ
Ⅱ
Ⅱ
Ⅰ-Ⅰ剖面
50
M7.5浆砌片石拱形骨架护坡正视图
10
