EVA热熔胶行业标准一科标化工
1范围
本标准规定了书刊装订使用的EVA型热熔胶（以下简称热熔胶）术语、技术要求、使用条件要求和测试方法；
本标准不适用于书刊装订用途之外的热熔胶。
2规范性引用文件
下列文件中的条款，通过CY/T XX-2005中引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T15332-1994热熔胶黏剂软化点的测定环球法
GB/T2794-1995胶黏剂黏度的测定
GB/T16998-1997热熔胶黏剂热稳定性测定
GB/T528-1998硫化橡胶和热塑性橡胶拉伸应力应变性能的测定
GB/T15256-1994硫化橡胶低温脆性的测定（多试样法）
GB/T531-1999橡胶袖珍硬度计压入硬度试验方法
3术语和定义
本标准在给出术语定义的同时，也给出计量单位，定义中无量纲的单位为1。
3.1脆性温度brittleness temperature
在规定条件下使一定数量的试样不产生破坏的最低温度。以摄氏温度表示（℃）。
3.2抗拉强度tensile strength
将试样拉伸至断裂过程的最大拉伸应力。以兆帕表示（MPa）。
3.3黏度viscosity
在应力下材料阻止流动的性能。以帕斯卡秒表示（Pa·s）。
3.4黏合强度adhesion strength
使试样或产品的黏接部件的黏接界面分离所需的力。以牛顿每米表示（N/cm）。
3.5断裂伸长率elongation at break
试样在拉断时的位移值与原长的比值。以百分比表示（%）。
3.6热稳定性thermal stability
试样在特定加热条件下，加热期间内一定时间间隔的粘度和其它现象的变化。
3.7软化点softening point
把确定质量的钢球置于填满试样的金属环上，在规定的升温条件下，钢球进入试样，从一定的
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
高度下
落，当钢球触及底层金属挡板时的温度，视为软化点，以摄氏温度表示（℃）。
4热熔胶使用要求
4.1热熔胶技术要求
热熔胶技术指标应符合下列规定，其中任何一项不合格，均视为热熔胶质量不合格。
4.1.1热熔胶技术要点
表1装订用热熔胶技术指标及要求指标名称背胶边胶生产批号
非涂布纸涂布纸
软化点℃82>69
抗拉强度MPa>4>5>3
断裂延伸率%>300>500>200
熔融黏度
180℃Pa·s 4.5~6.0 5.0~6.5 1.5~4.0
热稳定性
180℃,24h黏度变化量小于0.5Pa·s,外观无明显变化。
脆性温度℃<0
4.1.2热熔胶包装标识
热熔胶的外包装袋上应注明该产品型号，批号，生产厂家，生产日期和保存期限。
4.2胶粘订机械要求
本标准中的胶粘订机械要求是最低机械要求，低于该要求的机械将存在对装订质量造成不良影响的可能。
4.2.1无线胶粘订机械应有背胶断胶装置。
4.2.2无线胶粘订机械应有确保所开槽内无浮动纸毛屑的装置。
4.3胶粘订工艺要求
本标准中的胶粘订工艺要求是最低要求，低于该要求将存在对装订质量造成不良影响的可能。
4.3.1书帖折缝不跑空。
4.3.2折后书帖必须撞齐、捆平。
4.3.3单机使用时，书册应浆背、分本。
4.3.4书帖进入书夹内，应保证书册平齐，无缩帖，歪斜。
4.3.5铣背深度1.5-2.0mm,拉槽深度1.5mm±0.5mm，拉槽间距
5.0mm-7.0mm。
4.3.6书背涂胶均匀一致。
4.3.7侧胶宽度3.0-7.0mm。
4.3.8使用120克以上纸张作封面需压痕。
4.3.9涂料纸与非涂料纸选用不同的胶粘剂，混合纸张选用胶粘剂的原则是就高不就低。
4.4胶粘订环境要求
本标准中的环境要求是保证胶粘订质量的一个重要条件，低于该要求将存在对装订质量造成不良影响的可能。
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
4.4.1胶粘订车间温度应该恒定，一般应在17℃-30℃，最好保持在25℃±3℃的范围内。
4.4.2胶粘订车间湿度应该恒定,一般相对湿度RH应在40%-60%之间。
4.4.3胶锅上方应有排烟装置。
4.4.4装订车间应清洁防尘。
4.5使用热熔胶操作要求
本标准的使用热熔胶操作要求，是使用热熔胶装订书册时容易忽略的方面，这些方面极易引起装订质量事故。
4.5.1胶在使用前必须预热2小时以上，预热合格后方可使用。
4.5.2书册必须在胶的开放时间内完成夹紧和定型工作。
4.5.3在胶的固化时间内，不能磕碰书册的书背部。
4.5.4书册的裁切必须在粘接3分种胶硬化后进行。
4.5.5胶锅的温度应是胶的使用温度±5℃，胶的使用温度以胶的技术参数为准。
4.5.6循环型预热胶锅的温度应大于工作胶锅温度5℃；非循环型预热胶锅的温度应小于工作胶锅温度10℃-20℃。
4.5.7不同品牌、不同型号的热熔胶不可混用。
4.5.8应确保胶锅内温度的准确无误。
4.5.9正常情况下，预热胶锅应一季度清理一次，工作胶锅应两周清理一次。
4.5.10胶锅内贮存胶应适量，严禁反复熔融胶，长时间停机应关闭胶锅加热装置。
4.6胶订书刊装订质量要求及检验方法
本条款是针对书册胶订成书后，热熔胶层与书刊内页的粘合强度而制定。
4.6.1胶订书刊的装订质量要求
书册胶订成书后,胶层与书刊内页的装订强度应大于所用纸张的抗拉强度，或者大于4.5N/cm。
4.6.2胶订书刊粘合强度的检测方法
在23℃的环境下，找出所测试胶粘订书刊的正中间页，并将该页通过一张平板的中间细条缝。此时该页两侧其他书刊页应以该细条缝为中心线，平铺于平板之上。用与书页同长的夹子将下垂的中间页夹住，并将相应重量的砝码悬挂于夹子中轴处的下孔处。
当砝码和夹子的重量W（砝码+夹子）与中间页页长的比值大于4.5N/cm，或在其比值大于4.5 N/cm之前中间页已经断裂，即可判断为该胶订书刊的装订质量合格。
4.7胶粘订半成品和成品的贮存与运输
4.7.1使用热熔胶装订的书册在装卸过程中应轻拿轻放，防止野蛮装卸对书册的损伤。
4.7.2使用热熔胶装订的书册不宜堆放在室外以及墙体和暖气旁。
5热熔胶技术指标测试方法
5.1熔融黏度测试方法
按GB/T2794-1995中的方法进行测量。
5.2软化点测试方法
按GB/T15332-1994中的方法进行测量。
5.3抗拉强度测试方法
按GB/T528-1998中的第三种方法进行测量。
5.4断裂延伸率测试方法
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
按GB/T528-1998中的方法进行测量。
5.5热稳定性测试方法
按GB/T16998-1997中的方法进行测量。
5.6脆性温度测试方法
将胶的标准试样片，在冰水混合物中放置30分钟后，在其中以两个夹子夹住后对折。如不断裂，即认为其脆性温度＜0℃。
6测试报告
本标准的测试报告应包括以下内容：
a)样品来源、品种型号、生产批号；
b)测试项目、测试日期、测试依据标准；
c)试验结果；
中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。

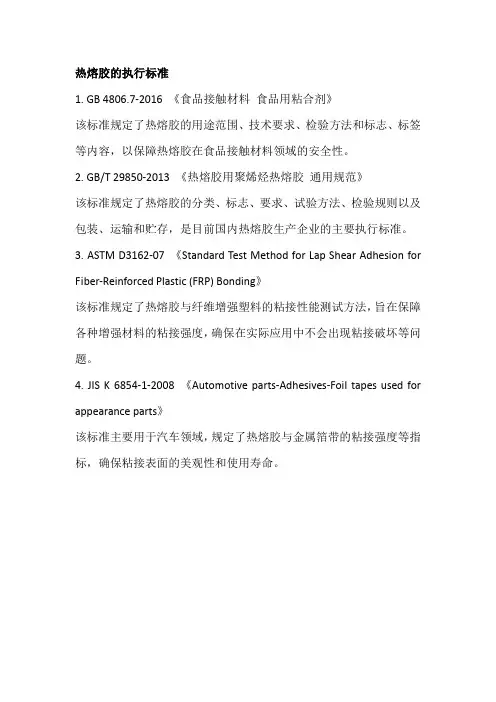

关于胶黏剂检测标准 胶接（粘合、粘接、胶结、胶粘）是指同质或异质物体表面用胶黏剂连接在一起的技术，具有应力分布连续，重量轻，或密封，多数工艺温度低等特点。胶接特别适用于不同材质、不同厚度、超薄规格和复杂构件的连接。胶接近代发展最快，应用行业极广。胶黏剂的分类方法很多，按应用方法可分为热固型、热熔型、室温固化型、压敏型等；按应用对象分为结构型、非构型或特种胶；接形态可分为水溶型、水乳型、溶剂型以及各种固态型等。合成化学工作者常喜欢将胶黏剂按粘料的化学成分来分类。（001）13.12.06 胶黏剂的组成： 1.粘结物质 粘结物质也称黏料，它是胶黏剂中的基本组分，起黏结作用。其性质决定了胶粘剂的性能、用途和使用条件。一般多用各种树脂、橡胶类及天然高分子化合物作为粘结物质。 2.固化剂 固化剂是促使黏结物质通过化学反应加快固化的组分。有的胶黏剂中的树脂（如环氧树脂）若不加固化剂，其本身不能变成坚硬的固体。固化剂也是胶黏剂的主要组分，其性质和用量对胶黏剂的性能起着重要的总用。 3.增韧剂 增韧剂是为了改善黏结层的韧性、提高其抗冲击强度的组分。常用的增韧剂有邻苯二甲酸二丁酯和邻苯二甲酸二辛脂等。 4.稀释剂 稀释剂又称溶剂，主要起降低胶黏剂黏度的作用，以便于操作、提高胶黏剂的湿润性和流动性。常用的稀释剂有机溶剂有丙酮、苯和甲苯等。 5.填料 填料一般在胶黏剂中不发生化学反应，它能使胶黏剂的稠度增加、热膨胀系数降低、收缩性减少、抗冲击强度和机械强度提高。常用的填料有滑石粉、石棉粉和铝粉等。 6.改性剂 改性剂是为了改善胶黏剂的某一方面性能，以满足特殊要求而加入的一些组分，如为增加胶接强度，可加入偶联剂，还可以加入防腐剂、防霉剂、阻燃剂和稳定剂等。 胶黏剂检测标准： ASTM D1183-70(1981)——胶粘剂耐循环实验室老化条件的标准试验方法。
一，胶粘剂的分类 二，1、按基体材料分：合成胶粘剂热固性树脂胶粘剂：环氧树脂胶，酚醛树脂胶，聚氨酯胶，氨基树脂胶，不饱和聚酯胶，有机硅树脂胶，杂环聚合物胶 三，热塑性树脂胶粘剂：丙烯酸酯胶，聚醋酸乙酯胶，聚乙烯醇胶 四，橡胶胶粘剂：氯丁橡胶，丁腈橡胶，聚硫橡胶，硅橡胶，丁苯橡胶 五，特种胶粘剂：热熔胶，密封胶，压敏胶，导电胶等 六，无机胶粘剂：磷酸盐胶粘剂，硅酸盐胶粘剂 七，天然胶粘剂：植物胶：淀粉胶、糊精胶、阿拉伯树胶和松香胶 八，动物胶：虫胶和皮骨胶 九，矿物胶：沥青胶、地蜡胶和硫磺胶 十，2、按应用分：结构胶、非结构胶和特种胶，其中，结构胶要求受力部件的胶接头承受应力和被粘物相当或接近。 十一， 十二，二，胶粘剂的组成 十三， 1 、胶粘剂：又称粘合剂、接着剂，将经过表面处理的两个或两个以上胶粘材料牢固地连接在一起，并且具有一定力学强度的化学性质。例如，环氧树脂、磷酸一氧化铜、白乳胶等。 十四，2、固体材料（基料）：决定胶接头的主要物理化学力学性能。例如，环氧树脂和酚醛树脂等。 十五，3、固化剂： 十六，a) 固化：液体的胶粘剂通过物理化学方法变成固体的过程。物理方法有溶解挥发、乳液凝聚、熔融体冷却；化学方法使胶粘剂聚合成高分子物质。十七，b) 固化剂：固化过程所使用的化学物质。 十八，4、固化促进剂：能促进固化反应速度，缩短反应时间的化学物质，又称催化剂。 十九，5、增韧剂：能提高胶粘剂固化物的韧性，主要是酯类和弹性化合物。二十，6、填料：能提高接头的力学强度。 二十一，7、其它辅助材料：着色剂、溶剂（稀释剂）、防老剂和偶联剂等。二十二， 二十三，三，胶粘剂的选择 二十四，1、选择胶粘剂的原则 二十五，（1）考虑胶接材料的种类性质大小和硬度； 二十六，（2）考虑胶接材料的形状结构和工艺条件； 二十七，（3）、考虑胶接部位承受的负荷和形式（拉力、剪切力、剥离力等）；二十八，（4）考虑材料的特殊要求如导电导热耐高温和耐低温。 二十九，2、胶接材料的性质 三十，（1）金属：金属表面的氧化膜经表面处理后，容易胶接；由于胶粘剂
熱熔膠基礎及應用 一，熱熔膠基本特性 熱熔膠是一種不含溶劑、不含水份、100％的固體可溶性的聚合物，在常溫下為固體，加熱熔融到一定程度變為能流動且有一定粘性的液體粘合劑，其熔融后為淺棕色半透明體或本白色。 EVA熱熔膠主要成份是乙烯與醋酸乙烯在高壓下共聚而成的，再配以增粘劑、粘度調節劑、抗氧劑等製成熱熔膠。EVA熱熔膠有以下特點： 1．在室溫下通常為固體，加熱到一定程度時熔融為液體，一旦冷卻到熔點以下，又迅速固化； 2．具有固化快、公害低、粘著力強，膠層既有一定的柔性硬度、又有一定的韌性； 3．膠液塗抹在被粘物上冷卻固化后的膠層，還可以再加熱熔融，重新變為膠粘體胶再與被粘物粘結，具有一定的再粘性； 4．使用時，只要將熱熔膠加熱熔融成所需的液態，并塗抹在被粘物體上，經壓合后在幾秒內就可完成粘結固化，幾分鐘內就可達到硬化冷卻的程度。 熱熔膠的粘結過程實質上是一個溶解后再固化的過程，在一定溫度下（150℃-180℃），熱熔膠通過深入被接著物表面的毛細孔（填縫效果），然後降溫固化從而達到接著的效果。 二，熱熔膠基本參數及對粘合的影響 熱熔膠最受關切之參數分別爲軟化點，粘度（稀稠度），開放時間，壓合時間等。 1：軟化點指熱熔膠在加熱過程中由固態轉化為液態的溫度點，具體測試方法見附錄。 2：粘度（稀稠度）是表徵液體流動時分子間作用力的物理量，對熱熔膠，則是其在一定溫度條件下固含量的直觀反映，稀稠度的大小與膠的滲入性關係密切。 3：開放時間是指用熱熔膠離開熱源到被粘物壓合之前的時間。 4：壓合時間是指從壓合到壓力撤銷的時間。 軟化點對熱熔膠的耐候性有較大影響，通常熱熔膠的軟化點在80到120℃之間，軟化點太低會導致膠的耐熱性較差，夏季氣溫升高時易脫膠，軟化點太高則
EVA热熔胶配方成分分析，生产工艺及技术开发 导读：本文详细介绍了EVA热熔胶的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。 EVA热熔胶广泛应用于家具、制鞋，电子等行业，禾川化学引进尖端配方解剖技术，致力于EVA热熔胶成分分析，配方还原，研发外包服务，为EVA 热熔胶相关企业提供一整套配方技术解决方案。 一、背景 热熔胶是以热塑性树脂或热塑性弹性体为主要成分，添加增塑剂、增粘树脂、抗氧剂、阻燃剂及填料等成分，经熔融混合而制成的不含溶剂的固体状粘合剂。因其无毒、无环境污染、制备方便等优点成为胶粘剂市场发展的方向，世界年产量一直处于上升趋势，其增长速度在各类胶粘剂中为最高，品种越来越多样化，应用也越来越广泛。 乙烯与醋酸乙烯共聚物( EVA) 热熔胶制备方法简便，广泛应用于机械化包装、家具制作、制鞋、无线装订、电子元件及日常用品粘接，迅速成为热熔胶粘剂中应用最广、用量最大的一种。1960 年由美国杜邦公司首先实现工业生产，命名该商品为Elvax，之后，UCC、USI、Bayer、ICI、Monsanto 等公司相继生产该类产品。 EVA热熔胶凝聚力大，熔融表面张力小，对几乎所有的物质均有热胶接力，且具有优良的耐药品性、热稳定性、耐候性和电气性能，粘接迅速、应用面广、无毒害、无污染等特点而被“绿色胶粘”，引起越来越多的关注。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业
生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 二、EVA热熔胶 2.1 EVA胶黏剂的组成 2.1.1 EVA树脂 EVA热熔胶的主体树脂是乙烯-醋酸乙烯酯共聚物（EVA），由乙烯与醋酸乙烯酯经高压本体聚合法或溶液聚合法制造，一般为无规结构。主体树脂EVA 的分子结构、相对分子质量及其分布等对热熔胶的粘接性能有决定性的影响。 1）醋酸乙烯酯（VA）含量的影响 由于醋酸乙烯酯（VA）是极性基团，随着含量提高，对界面的粘接力增大，柔韧性变好。但VA本身内聚强度较差，且在EVA 强度中居于主导地位，当含量超过一定界限时，粘接强度会下降。VA含量越少，熔点和结晶温度越高；MI 越低，熔融黏度越大)。因此，EVA 热熔胶粘接性能的好坏与EVA 中醋酸乙烯酯（VA）含量有关，该EVA 共聚物中，VA含量通常为20%~30%(质量比)。 2）熔融指数的影响 EVA 的熔融指数对热熔胶的粘接有较大的影响，随着熔融指数的提高胶的熔融粘度减小，使得胶的流动性得到改善，得以在基材上较好地铺展，从而使热熔胶与基材之间的接触面积增大。但熔融指数反映是相对分子质量的大小，EVA 的熔融指数过大，亦即相对分子质量过小时，热熔胶本身的内聚强度过小，导致粘接强度下降；当熔融指数过小时，即EVA 相对分子质量较大，其内聚强度虽
隔离并标识 来料检验报告 特采 选用 退货 供应商 NG OK 跟进签批 1. 目的：确保来料质量符合本公司规定要求。 2. 范围：适合公司原辅材料及外加工半成品的检验。 3. 职责：质控部：负责材料的检验。 4．作业流程： 5．公司来料按类别分类为：纸张类、辅料类、外协类。 5.1 纸张类 5.1.1 术语及定义： A 、尺寸偏差（横向坚向）：对规矩型样品进行平行或垂直方向测量得到数据与标准数据比。 B 、歪斜底：对规矩型样品，进行对角线测量，对比其两者的数据差异。 C 、克重：指在一般条件下，所测量数据（不考虑环境及材料本身的含水量）。 1.仓管员通知IQC 检验。 2．IQC 开始准备检验。 检验合格流程： 1、IQC 依据《物料RoHS 对应清单》确认所来物料其 有害物质含量是否符合要求后进行后续检验，如不符合作则直接作退货处理； 2、检验物料与《收货通知单》一致性及外观有无异常。 3、据物料的抽样标准及检验标准进行验收检查，填写《来料检验报告单》。 3、检验合格后书面通知仓库办理入库手续，并挂“合 格品”标识牌，注明检验状态、检验时间及检验人。 检验不合格流程： 1、检验不合格的，由IQC 挂“不合格品”标识牌，通知仓库隔离并提交《来料检验报告单上报品质经理处理。 2、根据《来料检验报告单》的签批情况，进行相关处理。 3、特采与选用合格的按合格品流程入仓，选用不合格的与报告签批退货的通知仓库退供应商。 流程 操作规范 OK NG IQC 验收物料 通知IQC 检验 仓库 品质部 异常处理 入库
D、厚薄均匀度：包含同一样张的不同部位或不同样张的同一部位两组数据。 5.1.2 指标要求： 来料与《来料通知单》一致，有效的标签（生产厂家、日期、批号及等级等），整批 纸张平整，没有卷曲，外观包装一致，包装完好。 5.1.3 抽样标准： 5.1.3.1 来料为散装纸（分切纸等）的，按国标GB2828.1-2003的AQL 2.5标准进行抽检。 5.1.3.2来料为板装铜版纸、灰卡纸、单铜纸、哑粉纸的查看外观及生产日期即可。 5.1.3.3 来料为大批量的，按生产日期或生产批号进行抽检： A、同一生产日期或生产批次的，只抽检一板，每板随机抽5张。 B、不同生产日期或生产批次的，每板都随机抽5张。 5.1.4 检验项目、标准与使用： 检验 项目 控制标准轻微缺陷严重缺陷使用仪器操作方法 尺寸±1mm,歪斜度＜0.5mm ±2mm,歪斜度≤1mm ±2mm以上,歪斜度≤ 2mm 卷尺/直 尺 见5.1.5.1 克重±5% ±8% ±8%以上电子天平见5.1.5.2 厚薄偏差＜5% ±8% ±8%以上测厚仪见5.1.5.3 纸张颜色同一克重不同批次纸张颜 色相对一致。 同一克重不同批次 的纸张有轻微的纸 张颜色偏差。 同一克重不同批次的 纸张有明显的纸张颜 色不一致。 无见5.1.5.4 纸纹同批纸张纸纹一致或纸纹 不一致的纸有明确标识。 同一批纸纸纹不一 致,且无标识。 无见5.1.5.5 尘埃度直径小于0.2mm2的斑点、 墨点或污点，且一张纸表面 不允许大余等于2处。 有大于0.2 mm2的不 良斑点，且一张纸上 斑点多于10处。 无见5.1.5.6 耐折度反复折摺10次不应有裂 痕。 反复折摺10有轻微 裂痕。 反复折摺10有严重裂 痕。 无见5.1.5.7 含水量 双胶:＜8% 灰卡:＜12% 铜板:＜10% ±2% ±2%以上 高周波数 字水分仪 见5.1.5.8 5.1.5 检验方法、使用仪器及保养。 5.1.5.1 尺寸检验： 5.1.5.1.1 使用仪器：卷尺/直尺。 5.1.5.1.2 取样要求：待测样品全样（整幅）。 5.1.5.1.3 操作方法： A、将待测样品平放在台面上。 B、样品边缘与0刻度对齐。
热熔胶检验标准安全操作规程参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
热熔胶检验标准安全操作规程参考文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 目的：规定热熔胶检验的项目、技术要求、检验方法 及判定要求。 范围：适用于公司生产所有产品所用热熔胶的检验。 责任：质量部。 内容： 一、热熔胶的检验标准 1.粘度（Brookfield Thermosel Viscometer）:温度、 转子、转速 2.环球法软化点（Ring & Ball S.P.）：硅油浴中，升 温5℃/分钟 3.加德纳颜色（Moleten Gardner Color）:熔体、比 色
4. 耐热性（Heat-Resistance）:指示被粘铲平的最高适用温度 剪切破坏温度（Shear Adhesion Failure Temperature, SAFT） 剥离破坏温度（Peel Adhesion Failure Temperature, PAFT） 5.热稳定性（Heat-Stability） 100g热熔胶放于200ml烧杯中，在175℃烘箱中放置，观察0、1、2、3天后颜色、粘度、结皮和炭化的变化。 6、粘接性能（Adhesion） 剥离强度（Peel Strength） 180℃或90 ℃剥离，1，宽样品，2Kg压轮压两次，300mm/min，剥离 7、耐老化性（Aging-resistance）
谈热熔胶的种类、用途及相关知识 EVA型固体粘合剂、无溶剂、无毒害、具高粘度、快速固化、操作方便、连续使用没有炭化现象，应用于塑料、金属、木材、纸类、玩具、电子、家具、皮革、工艺品、鞋材、涂布、陶瓷、灯罩、珍珠棉、食品包装、音箱等粘合，通过热熔胶枪，热熔胶机使用。 热熔胶系列：热熔胶条、胶条；热熔胶粒、胶粒；热熔胶棒、胶棒；热胶片、胶片；PA胶棒、PA热熔胶膜、PU热熔胶膜、EVA热熔胶膜、PE热熔胶膜、胶水、热熔胶粘剂、环保热熔胶、粘合剂、粘胶剂、热 熔胶块。 家具行业：家具胶粘剂、家具热熔胶、家具封边胶、封边热熔胶、高温热熔胶、中温热熔胶、低温热熔胶、家具封边热熔胶粒、木材胶粘剂、高温热熔胶粒、低温热熔胶粘。 制鞋业：鞋材胶粘剂、鞋材热熔胶、鞋材贴合压敏胶、鞋材胶、粘和带压敏胶、中底热熔胶、楦头热熔胶、折边胶粒折边胶、皮革胶粘剂、鞋材胶水、套头热熔胶、套头胶、鞋头胶、鞋材涂布热熔胶、涂布胶粒、 鞋材贴合热熔胶、鞋用热熔胶、鞋材贴合、鞋胶。 包装行业：包装热熔胶、包装胶粘剂、包装热封胶、彩合包装热熔胶、封箱热熔胶、铝箔复合热熔胶、无线订装胶、珍珠棉胶粒、封箱胶、封箱胶粒、骨胶粉、包装胶水、双面胶。 书本订装：无线订装胶、书本订装胶、书刊订装胶、书本热熔胶、背胶、书本背胶、书本侧胶、边胶、书 本边胶。 压敏胶行业：供应压敏胶、热熔压敏胶、压敏胶粘剂、粘合衬胶、涂布压敏胶、自粘胶、包装压敏胶、压 敏胶带、APO压敏胶、不干胶、压敏胶块、胶粘布. 汽车行业：汽车专用热熔胶、汽车地毯背涂胶、汽车坐垫复合布胶、汽车内顶复合胶、汽车胶粘剂、空气滤清器热熔胶、工业明胶、骨胶、PU胶、黄胶条、白胶条、黑胶条。 聚酯系列：聚酰胺热熔胶、聚酰胺胶条、聚酰胺胶膜、聚酰酯热熔胶、聚胺酰热熔胶条、聚胺酯胶膜、聚 氨酯热熔胶、聚氨酯热熔胶条、聚胺酯胶膜。 电子行业：电子胶粘剂、电子胶、电子热熔胶、万能胶、502胶水、AB青红胶、电子灌封胶、电子导热膏、电子胶、绝缘胶、防止电子防火胶、工业接着剂、热熔胶枪、热熔胶机、热熔胶炉、音箱胶粘剂。 我国合成胶粘剂生产企业比较分散，有2000多家，并有数百家专门生产通用品种如脲醛树脂胶粘剂、聚 醋酸乙烯胶粘剂、聚丙烯酸树脂胶粘剂等。 脲醛树脂、酚醛、三聚氰胺—甲醛胶粘剂：主要用于木材加工行业，使用后的甲醛释放量高于国际标 准。 聚丙烯酸树脂：主要用于生产压敏胶粘剂，也用于纺织和建筑领域。近年来，国内企业从国外引进数条压敏胶粘制品生产流水线，推动了国内聚丙烯酸树脂生产技术的发展。 聚氨酯胶粘剂：能粘接多种材料，粘接后在低温或超低温时仍能保持材料理化性质，主要应用于制鞋、包装、汽车、磁性记录材料等领域。近几年，国内聚氨酯胶粘剂年产量以平均30%的速度增长。国内现约有170家工厂在生产100多种不同规格的此类胶粘剂。 热熔胶粘剂：根据原料不同，可分为EVA热熔胶、聚酰胺热熔胶、聚酯热熔胶、聚烯烃热熔胶等。目前国内主要生产和使用的是EVA热熔胶。聚烯烃系列胶粘剂主要原料是乙烯系列、SBS、SIS共聚体。 环氧树脂胶粘剂：可对金属与大多数非金属材料之间进行粘接，广泛用于建筑、汽车、电子、电器及日常家庭用品方面。国内生产环氧树脂胶粘剂工厂有100多家，分布较分散，年产量约为1万吨。 有机硅胶粘剂：是一种密封胶粘剂，具有耐寒、耐热、耐老化、防水、防潮、伸缩疲劳强度高、永久变形小、无毒等特点。近年来，此类胶粘剂在国内发展迅速，但目前我国有机硅胶粘剂的原料部分依靠进 口。 合成胶粘剂：主要用于木材加工、建筑、装饰、汽车、制鞋、包装、纺织、电子、印刷装订等领域。目前，我国每年进口合成胶粘剂近20万吨，品种包括热熔胶粘剂、有机硅密封胶粘剂、聚丙烯酸胶粘剂、
1 引言 热熔胶黏剂（简称热熔胶）通常是指在室温下呈固态，加热熔融后成液态，涂布、润湿被粘物后，经压合、冷却，在几秒内完成粘接的胶黏剂。它是以热塑性树脂为基料，并含有少量改性剂（石蜡、松香）、增塑剂、填充剂、防老剂等经熔融混合而制成，具有固化迅速的优点，可解决某些塑料难粘的问题【1】。 热熔胶自古就有，天然的材料包括沥青、石蜡、松香等。但由于这些材料强度低等缺点，没有得到广泛应用，特别是在包装上几乎不能应用。其后高分子热熔胶的出现才使热熔胶有了应用的前景。最早研究用的热熔胶为热塑性的聚乙烯树脂、丁基橡胶，并对它们进行共聚、共混改性以提高性能。以后又开发了聚酯、聚酰胺、聚氨酯、EVA等热熔胶。 热熔胶从20世纪50年代末开始应用于包装，由于其固化快，低公害，使用方便，用途广，生产效率高，节能等特点，与其他胶黏剂品种相比有着不可比拟的优势，所以成为胶黏剂中发展最快的品种之一。在瓦楞纸板制造、瓦楞纸箱成型、纸袋制造等方面广泛应用，在20世纪60～70年代风行欧美，深受印刷（书籍装订等）、服装、制鞋、装饰、家具等行业的欢迎。随着石油、化工、通信电缆、动力电缆、家用电器等领域中所用热塑制品的不断发展，推动了在热塑制品中粘接、密封、防腐作用的配套产品—热熔胶粘剂的发展，以满足不同的需要。汽车工业的发展也对热熔胶粘剂工业提出了更高的要求，提供了更大的机遇。1984年美国市场上出现了反应型聚氨酯热熔胶，从此反应型热熔胶在汽车工业中得到应用，其用量逐年增大。热熔胶黏剂的性能通过接枝改性、共混改性和反应固化等技术在逐步的完善和提高，热熔胶的新品种和新工艺也在不断发展。随后又开发了一系列新型热熔胶，包括水溶性热熔胶，快速固化型热熔胶（固化速度快，生产效率高），再湿型热熔胶，热熔压敏胶，水敏性热熔胶，耐热热熔胶、溶剂型热熔胶、生物降解型热熔胶等，从各个角度改进了热熔胶的性能，拓宽了热熔胶的应用反围，展示了美好的前景。 发展到现在，热熔胶作为一种使用方便，对环境无污染的胶种，品种及其繁多。从书箱装订、包装、胶合板、木工等工业领域，到纤维、建筑、土木、汽车、电气等部门都得到了普遍的应用【2】。2005年，北美热熔胶年销售量为6.08x105吨，西欧年销售量为3.9x105吨【3】。中国为1.57x105吨。2006年，我国热熔胶年产量为1.9x105吨，增长率为
本标准规定公司橱柜用PVC封边条的质量检验标准。 2 本标准适用范围 本标准适用于公司橱柜产品PVC封边条到货检验 3 本标准参考文件、引用标准 本标准参考公司内部相关工艺文件 引用标准GB/T3830—1994《软聚氯乙烯压延薄膜和片材》 GB/T18884—20002《家用厨房设备》 注：PVC封边条是以聚氯乙烯为主要原料，加入增塑剂、稳定剂、润滑剂、染料等助剂，一起混炼压延而成的一种热塑卷材。并在其表面印有木纹、大理石纹，布纹等花色、图案、同时其表面光泽柔和，具有木材的真实感和立体感；具有一定的光洁度和装饰性，有一定的耐热、耐化学药品、耐腐蚀性、表面有一定的硬度。封边条的主要功能是对板材断面进行封固，达到免受环境或使用过程中的不利因素（主要为水分）对板材的破坏，和阻止板材内部的甲醛挥发，同时也达到装饰效果。 4 检验要求 注：封边条耐磨性、耐划痕、耐污染性能符合人造板表面装饰层的标准要求，供应商应提供相应的证明资料。 序号检验项目质量检验标准（技术要求）检验方法 1 外观质量1、每批封边条的颜色与主色样块颜色一致，同一批封边条颜色要求一致。 2、在自然光下检验，封边条表面应无拉丝纹，无起泡，无凹凸点，无划伤，无斑点、纹路无差异，无弯曲痕迹，无污渍、黑点等。 3、表面光滑耐划伤，印刷纹理附着牢固，无脱落现象； 4、背面热熔胶附着牢固，均匀；同一卷封边条内不能超过两个接头；目测、触摸检 验
2 外观尺寸偏差要求宽度≤+0．2㎜厚度≤+0．1㎜ 每一批封边条尺寸要求是正偏差用游标卡尺测量 3 包装质量要求封边条应用纸箱包装，每卷封边条之间用纸板或塑料膜隔开，每箱产品应有合格证，制造厂名、产品名称、数量、规格、商标、制造曰期、批号等标志；由供应商提供 4 试机性检验试机有韧性，无鼓包、掉角、变形现象按照技术要求进行试机检验 5 检验规则 A、对封边条样本检验时，要求产品的外观质量、规格尺寸和理化性能和试机结果均符合，才能判为合格品。 B、在PVC封边条使用中发现有不符合质量要求的情况时，应记为不合格品，记录备案； 6 标志、运输和贮存 标志：PVC封边条表面适当的位置标记制造厂名、产品名称、产品类别、等级、生产曰期。 贮存：产品贮存放置整齐，应远离火源。 运输：产品运输过程中应避免人为损伤、防潮、防雨、防爆晒。
书本装订热熔胶的正确使用常识 随着胶订机的迅速普及，主关部门对书本的胶订质量提出了更高的要求。正确使用热熔胶，是胶订产品质量的根据保证。其中包括胶的选择、胶温的控制、胶层的厚度等方面。下面我就以上提到的几个主要方面作一简单介绍： 一、书本装订前，首先要根据书本的厚度、纸张的优劣来选择合适的热熔胶 印刷厂可根据自己的实际装订需求选择热熔胶。书刊纸( 如学生课本、书刊、杂志等)装订, 实际生产过程中，印刷厂可根据自己的生产情况选择自己所需的产品。 二、胶温的控制是决定装订质量的重要因素 热熔胶在使用过程中，应根据正常生产的车速、车间生产环境温度、温度和产品纸张情况来控制胶的使用温度。使用时，应尽量保持胶温平稳，不可忽高忽低。目前，一般印刷厂在生产过程中的胶温大都控制在150℃～180℃之间，胶液的流动性、渗透性等都直接受使用温度的影响。使用温度高时，胶液的流动性好，渗透性较强，但粘接强度变低。同时，可能会影响书本的上胶量和上胶厚度，长时间的高温会引起胶的碳化分解，造成老化现象，影响装订质量，胶温过低时，胶液粘性变大、流动性降低、渗透性减弱，直接影响胶液与纸张的亲合力，从而易造成上胶书背不饱满，且容易散页、掉页。最佳的使用温度应根据生产厂家提供的温度范围稍加调整，不可过高和过低。夏季使用时，温度可稍低一些，冬季则反之。有些印刷厂在夏季使用时，常把室温叠加到温控显示器上，而达到厂家要求的使用温度，这是完全错误的。正常的环境温度仅对产品上胶后的冷却速度有影响。目前，胶的开放时间大都在3-5秒，固化时间也在1秒内完成，就是说产品上胶过程基本在13秒内完成。之后，是成型后的书本胶进一步降低温度，从而达到理想的粘接效果。 三、胶量的控制是书背成形的重要因素 胶量的控制关系到书背胶的涂胶厚度和书槽蕖胶，直接影响粘接效果。在生产过程中，有时第一上胶轮加大上胶量却出现无胶花轮现象，如果减小胶量又无法使用籍蕖胶。所以应及时补充胶量，少加勤加，减小对胶温的影响，或直接通过预溶胶锅进行加胶。 生产装订，需要在实际生产过程中细心观察，积累经验，逐步提高操作能力，提高工作效率。

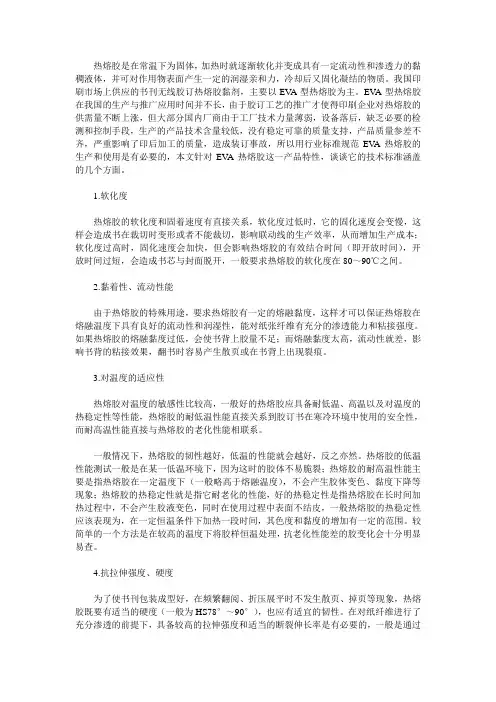

ＥＶＡ型热熔胶的材料与性能 1前言 近年来,热熔胶发展迅速,用途广泛。特别是ＥＶＡ型热熔胶,需求量大而应用面宽,占热熔胶消费总量的80%左右。热熔胶发展这样快,主要是由于热熔胶与热固型、溶剂型、水基型胶粘剂不同,它不含溶剂,无污染,不用加热固化,无烘干过程,耗能少,操作方便,可用于高速连续化生产线上,提高生产效率。又由于它在常温下是固态,可以根据用户的使用要求加工成膜状,棒状,条状,块状或粒状;还可用不同的材料调制不同的配方以满足软化点、粘度、脆化点和使用温度等性能要求。热熔胶的材料和配方决定了热熔胶的性能和使用。对于不同的使用性能要求,选择适当的材料并设计一个合理热熔胶配方是至关重要的。 2材料、配比与性能 2.1ＥＶＡ树脂 ＥＶＡ型热熔胶是由共聚物ＥＶＡ树脂、增粘剂、蜡类和抗氧剂等组成。要想调配好一个所需要的热熔胶胶粘剂,首先应该选择好主体树脂,主体树脂是热熔胶的主要成份,对热熔胶性能影响很大,其微观结构决定了宏观的性能。ＥＶＡ树脂结构式如下： ＥＶＡ树脂中醋酸乙烯的含量(ＶＡ%含量),共聚物的分子量及分子的支化度决定了树脂的性能。由于ＥＶＡ树脂分子链上引入了醋酸乙烯单体,从而比聚乙烯树脂降低了结晶度,提高了柔韧性和耐冲击性。制备热熔胶用的ＥＶＡ树脂一般ＶＡ含量18%～40%之间。树脂中ＶＡ含量增加,树脂在寒冷状态下的韧性、耐冲击性、柔软性,耐应力开裂性、粘性、热密封性和反复弯曲性增加,胶接的剥离强度提高,橡胶弹性增大,但强度、硬度、融熔点和热变形温也随之下降。这样可以根据热熔胶的性能要求选择适当的ＶＡ百分含量的ＥＶＡ树脂做主体材料。例如在引进地板块生产线上,用于地板块拼接的热熔胶配方如下:ＥＶＡ(ＶＡ28%)100ｇ;增粘树脂115ｇ;腊类35ｇ;抗氧剂2ｇ。
胶粘剂和胶粘试验 1 引言 有许多理由都需要进行胶粘剂和粘接试验，其中一些是：(1）性能比较（拉伸、剪切、剥离、弯曲、冲击和劈裂强度；耐久性、疲劳、耐环境 性和传导性等）。 (2）对每批胶粘剂进行质量检查，确定是否达到标准要求。 (3）检验表面及其处理的有效性。 (4）确定对预测性能有用的参数（固化条件、干燥条件、胶层厚度等）。 试验对于材料科学和工程的各个方面都十分重要，尢其是对胶粘剂显得更为重要。试验不仅能测定胶粘剂的本身强度，而且还能评价粘接技术、表面清洁、表面处理的有效性、表面腐蚀、胶粘剂涂布、胶层厚度和固化条件等人们非常关心的问题。 本章首先一般性地讨论粘接接头试验的各种类型，只是包括一些比较重要的试验，继而列出某些学科领域中有关的ASTM 方法和实践，以及SAE 航天局推荐的方法（ARP/s)。 2 拉伸 单纯拉伸试验是负荷作用垂直于胶层平面并通过粘接面中心的试验。ASTM D897 粘接接头拉伸强度测试方法是保留在 ASTM 中有关胶粘剂最古老的方法之一。对于试验所用试件和夹具的制作必须给予重视，由于设计不妥，试验时会产生边缘应力，有很大的应力集中，所得到的应力数据进行类推求算不同粘接面积或不同构形接头的强度很可能是不真实的。因此，D897 已被 D2095 （条型和圆棒试件拉伸强度测试方法）所代替。这种试件按照 ASTM D2094 （粘接试验中条型和圆棒试件的制备）标准制作，很容易调整同心度。如果正确地制作试件和进行试验，便能较精确地测定拉伸粘接强度。拉伸试验是评价胶粘剂最普通的试验，尽管是有经验人员设计的接头，也不能保证加荷时完全是拉伸形式。大多数结构材料都比胶粘剂的拉伸强度高。拉伸试验的优点之一是能得到最基本的数据，如拉 伸应变、弹性模量和拉伸强度。 加利福尼亚理工学院的维谦斯及其同事对拉伸试验的应力分布进行了分析，发现除非是当胶粘剂与被粘物的模量相匹配时，应力在整个试件里的分布是不均匀的。这种模量的 差异造成了剪切应力沿界面传递。 3 剪切 单纯剪切应力是平行于粘接面所产生的应力。单搭接剪切试件不能代表剪切，但却很实用，制作比较简单，测得的数据有实用价值、重复性好。 剪切试验是很普通的试验（对比下列的几种试验），因其试件制备容易，且几何形状和操作条件对很多结构胶粘剂都适用。与拉伸试验一样，剪切试验的应力分布也是不均匀的，破坏应力是按常规方法将负荷除以粘接面积而得，胶层里承受的最大应力要比平均应力高得很多，胶层受到的应力与纯剪切不同。粘接的“剪切”接头的破坏形式与胶层厚度和被粘物的刚度有关，有时以剪切破坏为主，有时以拉伸破坏为主。
书山有路勤为径；学海无涯苦作舟 pur热熔胶发展轨迹及应用瓶颈 在不断的改进与发展中，PUR热熔胶凭借优异的黏结强度、耐温性、 耐化学腐蚀性和耐老化性，成为印后装订材料中的重要品种之一。正确了 解PUR热熔胶的发展史和存在问题，是更好应用其的前提所在。 PUR热熔胶具有很强的黏合力、耐冷及耐热性，且对印刷油墨或墨 粉中的油成分具有较高的耐抗性。但最近的趋势表明，这种胶黏剂与“绝 对质量可靠”的概念不相符合，真相究竟是怎样的，且听本文细细道来。 发展源于需求 第一代反应型胶黏剂于1984年进入市场，由于受当时原料所限， 这种胶黏剂具有较低的初始强度，需要经过较长时间的化学反应才能达到 最终的黏合强度。一般情况下，装订好的产品需要长达6天的反应时间才 能进行下一步骤。尤其是卷筒纸胶印产品，由于其纸带未经再湿润，只含 少量水分，因此需要几周的反应时间，极大地影响了交货时间。 20世纪90年代末，明显缩短反应时间的第二代PUR热熔胶在市场 推出。这一代PUR胶黏剂的主要特点是：完全硬化时间缩短至3天；加工 过程相较以前更加稳定、可靠。但在寒冷的冬季，空气相对湿度下降到20%的时候，PUR热熔胶的交联固着还是一个难题。 跨入21世纪之际，第三代PUR热熔胶闪亮登场，这种高反应胶只 需要几小时的反应时间。此外，该胶黏剂的初始强度大大改善，有利于加 工设备(三面刀和双联本切割锯)的运转，每小时生产速度可超过10000本。 第三代热熔胶在生产过程中具有较低的黏度和良好的黏结稳定性，特别是 在完全封闭的系统中，如胶订机的喷嘴涂胶更适于使用这种高反应的胶黏 剂。 专注下一代成长，为了孩子
EVA型热熔胶的组成 （一）乙烯-醋酸乙烯树脂（EVA树脂） ——英文：Ethylene-VinyAcetateCopolymer ——合成：由乙烯和醋酸乙烯共聚而成 ——EVA树脂特点：凝聚力大，熔融时表面张力小，对几乎所有材料都有热粘接力，具有良好的柔软性、加热流动性和耐寒性，耐药品性、热稳定性和电器性均优；加工性能良好。——决定树脂性能因素 ①单体比例：VA含量↑，粘附力↑，伸长率↑，冲击强度↑，蠕变性↑，透气性↑，透湿性↑，耐候性↑；熔点、软化点、硬度、模量和屈服强度↓，耐磨性、耐药品性↓→含量20-30%。 ②分子量；③脂化程度；④熔体指数（MI）：MI↑，分子量↓，树脂熔融粘度↓，配制的热熔胶粘度↓，流动性↑，耐油性↓，有利于其扩散和渗透→用作热熔胶的EVA的MI为 1.5-400g/10min。 （二）增粘剂 ——加入量：20-200份； ——作用：增粘剂用量↑，流动性、扩散性↑，润湿性和初粘性↑；但用量过多，胶层变脆，内聚强度↓。 ——选择：软化点应最好与EVA的软化点同步；着重考虑：增粘剂的化学组成、软化点、价格、颜色、热稳定性、与热熔胶其他组分的相容性。 ——种类：松香树脂、石油树脂、古马隆树脂、萜烯树脂、油溶性酚醛。 ——松香脂和萜烯树脂极性↑，与VA含量高的EVA相容性↑→热熔胶在室温下柔韧性↑；——相容性的表征：雾点，雾点↑，相容性↓。 （三）蜡类 ——作用：↓熔融粘度，↓固化时间，↓抽丝现象，↑流动性和润湿性，防止热熔胶存放结块和表面发粘；但用量过多，粘接强度↓。 ——加入量：<30%。 ——种类①动物蜡：如蜂蜡、虫胶蜡等；②植物蜡：如巴西棕榈蜡；③矿物蜡：如褐煤蜡； ④石油蜡：如石蜡、微晶蜡 ——大量应用于EVA中；⑤合成蜡：如聚乙烯蜡、Fischer-Tropsch蜡、酰胺蜡、羟基蜡、氢化植物油等。 ——选择时考虑：熔点、结晶度、含油量、熔体粘度、分子量分布及分子结构→熔点与EVA 树脂相近。 ——合成蜡：高结晶、高熔点，广泛用于要求耐高温、快凝定的包装用热熔胶中； ——微晶蜡：多用于要求低温性和柔韧性好的热熔胶如装订胶中。（四）抗氧剂——作用：保证热熔胶具有良好的热稳定性，防止高温下施工时氧化和热分解、胶变质和粘接强度下降，延长胶的使用寿命。 ——加入量：0.5-2%。 ——种类：2,6-二叔丁基对甲酚，4,4’-双(6-叔丁基间甲酚)硫醚，一般用量为0.1-1.0%。——新型：由一种特殊结构的物质与亚磷酸三（2,4-二叔丁基苯）酯和5,7-二叔丁基-3-苯基3-苯丙呋喃-2-酮等构成。 （五）填料 ——作用：减少收缩，调节粘度，防止向孔中渗漏，增加填隙性，降低成本。 ——种类：碳酸钙、硫酸钡、粘土等。 ——用量：<30%。
1、根据应用要求和设备工艺状况，正确选用不同种类热熔胶。 2、根据热熔胶厂商推荐的工艺参数设定温度、压力和用胶量等，可由有经验的员工适当调整，切勿随意变动。 3、保持胶箱清洁，加胶后应马上将胶箱盖好,注意不要把离型纸等包装物投入胶箱中。 4、车间里的热熔胶应把包装箱（袋）封好盖严，以防粉尘进入。 5、定期检查胶箱中胶液位置，一般应使液位保持在胶箱体积的75%以上；在胶箱较大而用胶很慢的情况下，应使每次加胶够一班使用即可。 6、温度设定不得超过200°C，以减缓热熔胶的炭化和设备损坏。 7、如果生产线暂时停机2小时以上，应将热熔胶机工作温度调低20-30°C，工作时再将温度调回设定值。 8、冬季可适当提高胶机工作温度10-20°C，以减少环境温度变化对粘接效果的影响。 热熔胶的评价方法 1.粘度（Brookfield Thermosel Viscometer）：温度、转子、转速 2.环球法软化点（Ring & Ball S.P.）：硅油浴中，升温5℃/分钟 3.加德纳颜色（Molten Gardner Color）：熔体、比色 4.耐热性（Heat-Resistance）：指示被粘产品的最高适用温度 剪切破坏温度（Shear Adhesion Failure Temperature，SAFT） 剥离破坏温度（Peel Adhesion Failure Temperature，PAFT） 5、热稳定性（Heat-Stability） 100G热熔胶放于200ml烧杯中，在175℃烘箱中放置，观察0、1、2、3天后颜色、粘度、结皮和碳化的变化。 6、粘接性能（Adhesion） 剥离强度（Peel Strength） 180 ℃或90℃剥离，1，宽样品，2kg压轮压两次，300mm/min，剥离 7、耐老化性（Aging-resistance） 将粘接体系（粘接好的产品）放入50℃恒温烘箱中加速老化4星期，每星期取出部分样品做胶剥离强度等测试，并与未老化的样品对比。 8、耐低温性（Cold-resistance） 将粘接体系（粘接好的产品）放入不同温度的冰箱中存放1小时，在该温度下做剥离、冲击实验，检查粘接破坏的情况。
. 热熔胶常见问题的配方调整解决方法EVA热熔胶，通常是指其在室温下呈现固态，当加热到一定温度便熔融成EVA冷却至室温后在几秒钟内便完成粘经过压 合，黏稠的液体，涂布润湿被粘物后，接的胶粘剂，并且具有很强的黏结作用。EVA树脂、增粘树脂、蜡、抗氧剂、颜填料。热熔胶常用原材料：EVAEVA热熔胶常见产品：书本装订胶、家具封边胶、包装胶、床垫胶、纸钞热熔胶、玩具热熔胶、包覆热熔胶等。热熔胶的广泛应用，一系列常见问题也随即产生：伴随 着EVA综观上述系列问题，您是否产生共鸣了呢？比如针对热熔胶夏天发粘、 冬天微谱将从配方调整的角度与您探讨如何解决这两发脆问题您又是如何解决 的呢，个问题。 一、热熔胶夏天发粘℃以上运输和仓储过程中，热熔胶会因为问题描述：夏天，在温度高达40影响使用胶粒与胶粒就会粘结在一起，加大施工难度，温度的上升而软化发粘，效果。）1方法：表面处理法（此方法适用于胶粒少量粘结在一起的现象向热熔胶造粒前通过的冷水槽内加入乳化蜡，胶条在冷水槽内降温成）（1 型，胶粒外层会包覆一层蜡，造粒后热熔胶表面光滑干爽，胶粒不易粘连。在热熔胶成型后加入粉末离型剂，对热熔胶做表面处理。2）（此方法适用于胶粒粘连面积少于）（2：改变粘度调节剂种类（表1方法）1/3的状况℃，微晶蜡，软化点提高了80 # 2 配方调整中，只将58 # 石蜡换成或许有技术人员会建议用聚乙烯蜡代替石蜡，发粘现象明显降低。40 胶粒在℃ 对热熔胶其他性能也会有很大的影升高很多，Tg但若加聚乙烯蜡会使热熔胶的 响。;. . 此方法适用于热熔胶大面积粘连现）（：改变配方组成及配比（表23方法象） 提高胶的硬度和软化点是配方在保证配方粘稠度和粘接强度不变的前提下，松香甘油酯比配方中将石蜡换为微晶蜡，提高了软化点和耐温性，调整的方向。 EVA800树脂的调整来说，松香的耐温性能高且能提高胶的粘接强度。就EVA，
Jan 10, 2007>> All articles Formulating Ethylene Vinyl Acetate Hot Melt Adhesives Edward M. Petrie, Member of SpecialChem Technical Expert Team Introduction Key Material Properties Required for Hot Melt Adhesives Formulation of EVA Hot Melt Systems Advances in EVA Hot Melt Adhesives Introduction Hot melt adhesives are increasingly becoming popular because of their fast setting speed, relatively low cost (materials and processing), and low environmental impact. Hot melt adhesive systems also have broad formulation latitude so that a multiplicity of products can be produced for specific end-uses and substrates. Primary hot melt applications are high-speed applications such as packaging, attaching labels and wood veneer, bookbinding, and textiles. Hot melt adhesives can also be manufactured in various forms including pellets, slugs, and blocks for bulk application or stick and continuous rope forms for heated gun applicators. Films are also available for high area assembly and continuous laminating. Hot melt adhesives are primarily made from thermoplastic polymers including ethylene vinyl acetate (EVA), block copolymers such as styrene butadiene styrene (SBS) or styrene isoprene styrene (SIS), polypropylene (atactic), polyethylene, polyamide, polyester, and polyurethane. Of these, EVA is the most popular due to their high versatility. EVA resins are highly flexible products, compatible with many other polymers and additives, and easy to process. They have high cohesive strength and excellent adhesion to a wide range of substrates. EVA copolymers can be used in soft, permanently tacky pressure sensitive adhesives or in tough rigid hot melt compositions used for semi-structural applications. Table 1 identifies the major advantages and limitations associated with EVA based hot melt adhesives. Advantages Disadvantages Broad formulating latitude necessary for many different applications and adhesion to a wide variety of substrates Cold flow (creep) Quick setting - no cure or fixturing required Attacked by some greases, oils, and solvents
