一、工程概况
?建设单位：深圳市宇众环保科技有限公司；
?项目：碱性蚀刻液处理系统:30T/月；
?原液：碱性蚀刻液:含铜量110-130g/L；
二、设计总导则
?技术设计总导则：本套系统处理工艺是基于充分考虑以下因素的基础上而制定
?原液的铜离子含量；
?废水站处理要求；
?工艺设计的可靠性；
?设备对原液铜离子改变的适应能力；
?操作的简便性；
?投资和运行的费用；
?设备便于保养和清洁的功能；
?处理质量的稳定性；
?本技术总则用于本工程的蚀刻液处理系统。它提出了该系统的功能设计、制造、性能、安装和调试方面的技术要求。
?需方即使未规定所有的技术要求和适用标准，供方应提供一套满足本技术方案和所列标准的高质量系统设备及其相应服务。
?供方应提供高质量的设备。这些设备应是技术先进、经济上合理、成熟可靠的设备，能满足需方的各项要求。所有设备的设计、制造和安装应
保证工作的可靠性，并保证尽可能的减少维修量。
?在签订合作协议之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
三、项目介绍
在电子线路版（PCB）蚀刻过程中，蚀刻液中的铜含量渐渐增加。蚀刻液要达到最佳的蚀刻效果，每公升蚀刻液需含120至180克铜及相应分量的蚀刻盐（NH4CI）及氨水（NH3）。要持续蚀刻液中上述各种成份的浓度最佳水平，蚀刻用过后的（以下称［用后蚀刻液］）溶液需不断由添加的药剂所取缔。本系统主要应用直接电解法，可以在回收铜的同时回收蚀刻剂，将大量原本需要排放的［用后蚀刻液］再生还原成为可再次使用的［再生蚀刻液］。只需极少量的补充剂及氨水，补偿因运作时被［带走］而失去的部份。从而取代蚀刻子
还可以降低PCB 厂家的生产成本。 使用本系统的主要效益
1.再生液可回收利用，节省物料，降低生产成本。
2.再生液可回收利用，降低治理污水成本。
3.响应国家政策，节能减排，污染基本为零排放，。
4.做到清洁生产，降低工厂环保压力。 四、电解原理
电解缸的蚀刻液阳极阴极通电后,溶液中的铜离子(Cu)向阴极移动，到达阴极后获得电子而在阴极析出纯铜（亦称氯化铜）。由于这些离子与铜离子相比不易析出，所以电解时只要适当调节电位差即可避免这些离子在阳极上析出。
电能转变为化学能的过程，即直流电通过电解槽，在电极溶液界面上进行电化学反应的过程 。通电时，在外电场的作用下，蚀刻液中的正、负离子分别向阴 、阳极迁移 ，离子在电极 - 溶液界面上进行电化学反应。在阴极上进行还原反应。 电解是一种非常强有力的促进氧化还原反应的手段，许多很难进行的氧化还原反应，都可以通过电解来实现。例如：可将熔融的氟化物在阳极上氧化成单质氟，熔融的锂盐在阴极上还原成金属锂。电解工业在国民经济中具有重要作用，许多有色金属和稀有金属的冶炼及金属的精炼，基本化工产品的制备，还有电镀、电抛光、阳极氧化等，都是通过电解实现的。 五、技术路线
铜蚀刻子液
PCB 使用：蚀刻
铜蚀刻废液
无损分离铜－蚀刻液再生
循环使用
蚀刻液组分调控
铜蚀刻再生液
铜蚀刻液循环再生技术路线
3.1核心技术及创新性分析
该系统由三部分组成：
?自控铜无损分离系统。
?铜电积系统。
?蚀刻液存储及组份调节系统。
自控铜无损分离系统：
是将废蚀刻液中的铜离子通过富铜剂从废液中无损分离铜离子,并将铜离子移送到铜电积系统，释放铜离子后的贫铜剂再回到此系统继续工件。
铜电积系统：
富铜剂中的铜离子释放到此系统中，通过电积提取高纯度电解铜。
蚀刻液存储及组份调节系统：系统将已降低铜含量的蚀刻液通过组份调节，使Cu2＋、Clˉ、PH值达到生产要求,待生产所用。系统工作时，整个系统物料实现无排放封闭式循环运行。
3.2系统对外界的要求
?由需方将蚀刻液液送至设备安装处；
?由需方将电源线输送至电控柜上；
?由需方提供设备安装所需场地,占地约10-20平方；
六、技术资料清单
1. 工艺总说明、平面布置图；
2.电气图；
3 操作手册；
4.安装、调试、售后服务内容
?调试工作：现场安装结束后由深圳市宇众环保科技有限公司部全面负责系统的调试工作；
?培训工作：在现场进行系统调试的同时，结合现场调试实际情况对操作员进行现场培训；
?对操作员讲解系统设备的技术图纸资料、操作手册、培训结束后可全面掌握全套系统的工艺流程、设备工作原理、操作规程、并能独立进操作与维护全套系统，进行一般性的故障排除和维修。
六、环保效益分析
我们的技术开发战略是从污染源头来预防而不是被动地从事后治理污染的角度出发。对PCB企业各工序的污染源特征进行本质分析，以确定其采用循环使用、清洁生产的技术可能性；针对各工序（即污染源）产出的不同类型液体废物（废蚀刻液、一次洗涤废水、）之具体特点，分别实行资源化、和无害
蚀刻工序在生产品质上更稳定、含铜废液零排放、使生产成本大幅降低（≥75%）。
七、设备图片
八、工艺流程
九、项目动力准备说明
1.处理30吨碱性蚀刻废液所需水、电、气见下表
序号名称单位用量备注
1 冷却水m3/h 30 2寸管接驳，贵司提供，或在现场安装一台4P 的冰水机
2 电力负荷kva 300 贵司提供，接至现场指定位置
3 废气处理量m3/h 2000 我司安装废气吸收塔，贵司提供场
地
4 自来水m3/h 20 2寸管接驳，贵司接至现场指定位置
贵司承担，如需我司安装，则另外计算费用。
2.项目动力接入点说明
项目用电由贵司配送，根据项目实施用地布局接入指定位置；
●配送DI水与冷却水至项目布局指定位置。
十、蚀刻液直接电解设备清单
项目主体设备规格说明（单套处理量30T/月）
编号设备名称单位数量规格备注
1 电解槽个 1 2500*1200*1200mm
2 循环槽个 1
3 抽风系统套 1
4 设备托盘个 1
5 净化塔套 1
6 储罐个 4 3T
7 组分调节剂补充缸个 1 /
8 冷却系统套 1
9 阳极片块12 1000*660*20mm
10 阴极片块24 1000*660*1.5mm
11 磁力泵个 3
12 整流器个 1
13 电控柜个 1
14 铜条批 1
15 钛螺丝批 1
16 管阀件批 1
17 电器配件批 1
18 控制系统套 1

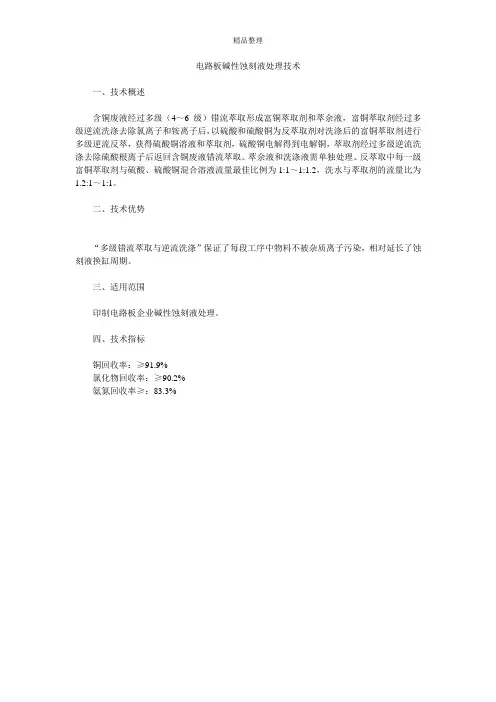

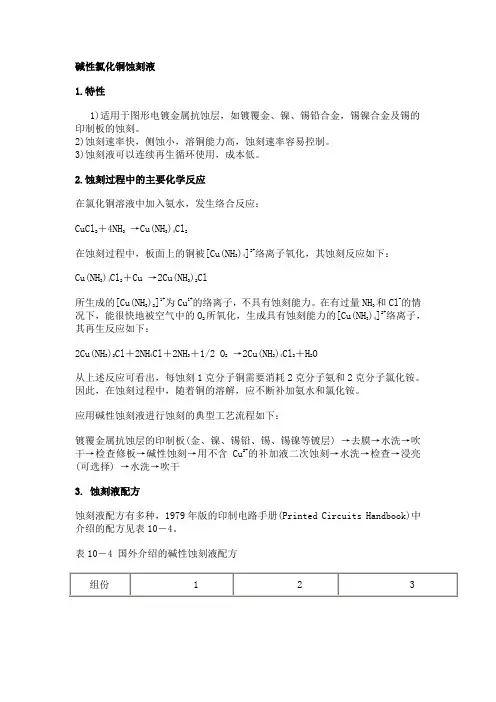

碱性氯化铜蚀刻液 1.特性 1)适用于图形电镀金属抗蚀层，如镀覆金、镍、锡铅合金，锡镍合金及锡的印制板的蚀刻。 2)蚀刻速率快，侧蚀小，溶铜能力高，蚀刻速率容易控制。 3)蚀刻液可以连续再生循环使用，成本低。 2.蚀刻过程中的主要化学反应 在氯化铜溶液中加入氨水，发生络合反应： CuCl 2＋4NH 3 →Cu(NH 3 ) 4 Cl 2 在蚀刻过程中，板面上的铜被[Cu(NH 3) 4 ]2+络离子氧化，其蚀刻反应如下： Cu(NH 3) 4 Cl 2 ＋Cu →2Cu(NH 3 ) 2 Cl 所生成的[Cu(NH 3) 2 ]1+为Cu1+的络离子，不具有蚀刻能力。在有过量NH 3 和Cl-的情 况下，能很快地被空气中的O 2所氧化，生成具有蚀刻能力的[Cu(NH 3 ) 4 ]2+络离子， 其再生反应如下： 2Cu(NH 3) 2 Cl＋2NH 4 Cl＋2NH 3 ＋1/2 O 2 →2Cu(NH 3 ) 4 Cl 2 ＋H 2 O 从上述反应可看出，每蚀刻1克分子铜需要消耗2克分子氨和2克分子氯化铵。因此，在蚀刻过程中，随着铜的溶解，应不断补加氨水和氯化铵。 应用碱性蚀刻液进行蚀刻的典型工艺流程如下： 镀覆金属抗蚀层的印制板(金、镍、锡铅、锡、锡镍等镀层) →去膜→水洗→吹干→检查修板→碱性蚀刻→用不含Cu2+的补加液二次蚀刻→水洗→检查→浸亮(可选择) →水洗→吹干 3. 蚀刻液配方 蚀刻液配方有多种，1979年版的印制电路手册(Printed Circuits Handbook)中介绍的配方见表10－4。 表10－4 国外介绍的碱性蚀刻液配方
国内目前大多采用下列配方： CuCl 2·2H 2 O 100～150g/l 、NH 4 Cl 100g/l 、NH 3 ·H 2 O 670～700ml/1 2 配制后溶液PH值在9.6左右。溶液中各组份的作用如下： NH 3·H 2 O的作用是作为络合剂，使铜保持在溶液里。 NH 4 Cl的作用是能提高蚀刻速率、溶铜能力和溶液的稳定性。 (NH4) 3PO 4 的作用是能保持抗蚀镀层及孔内清洁。 4.影响蚀刻速率的因素 蚀刻液中的Cu2+的浓度、PH值、氯化铵浓度以及蚀刻液的温度对蚀刻速率均有影响。掌握这些因素的影响才能控制溶液，使之始终保持恒定的最佳蚀刻状态，从而得到好的蚀刻质量。 Cu2+浓度的影响 因为Cu2+是氧化剂，所以Cu2+的浓度是影响蚀刻速率的主要因素。研究铜浓度与蚀刻速率的关系表明：在0－11盎司/加仑时，蚀刻时间长；在11－16盎司/加仑时，蚀刻速率较低，且溶液控制困难；在18－22盎司/加仑时，蚀刻速率高且溶液稳定；在22－30盎司/加仑时，溶液不稳定，趋向于产生沉淀。 注：1加仑（美制）=3.785升 1盎司= 28.35克1盎司/加仑=28.35/3.785=7.5G/1
培训资料 一．柔性板: 1.柔性电路板介绍： 柔性电路板是以聚酰亚胺()或聚酯薄膜（）为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。简称软板或，具有配线密度高、重量轻、厚度薄的特点; 2.柔性电路板的材料： 绝缘基材：聚酰亚胺(，商品名)薄膜、聚酯(：，商品名)薄膜和聚四氟乙烯(：)薄膜。一般薄膜厚度选择在～(．～)范围内。 黏结片：黏结片的作用是黏合薄膜与铜箔，或黏结薄膜与薄膜(覆盖膜)。针对不同薄膜基材可采用不同类型的黏结片，如聚酯用黏结片与聚酰亚胺用黏结片就不一样，聚酰亚胺基材的黏结片有环氧类和丙烯酸类之分。选择黏结片则主要考察材料的流动性及其热膨胀系数。也有无黏结片的聚酰亚胺覆铜箔板，耐化学药品性和电气性能等更佳。 覆盖膜：是覆盖在柔性印制电路板表面的绝缘保护层，起到保护表面导线和增加基板强度的作用。外层图形的保护材料。 第一类是干膜型(覆盖膜)：选用聚酰亚胺材料，无需胶黏剂直接与蚀刻后需保护的线路板以层压方式压合。这种覆盖膜要求在压制前预成型，露出需焊接部分，故而不能满足较细密的组装要求。 第二类是感光显影型：感光显影型的第一种是在覆盖干膜采用贴膜机贴压后，通过感光显影方式露出焊接部分，解决了高密度组装的问题；第二种是液态丝网印刷型覆盖材料，常用的有热固型聚酰亚胺材料，以及感光显影型柔性电路板专用阻焊油墨等。这类材料能较好地满足细间距、高密度装配的挠性板的要求。 补强板：黏合在挠性板的局部位置板材，对柔性薄膜基板超支撑加强作用，便于印制板的连接、固定或其他功能。增强板材料根据用途的不同而选样，常用聚酯、聚酰亚胺薄片、环氧玻纤布板、酚醛纸质板或钢板、铝板等。 3.柔性板加工流程： 双面板流程: 开料→ 钻孔→ → 电镀→ 前处理→ 贴干膜→ 对位→曝光→ 显影→ 图形电 镀→ 脱膜→ 前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处 理→ 贴覆盖膜→ 压制→ 固化→ 沉镍金→ 印字符→ 剪切→ 电测→ 冲切→ 终检→包装→ 出货 单面板制程: 开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测→ 冲切→ 终检→包装→ 出货 4.柔性电路板()的特性：短小轻薄 短:组装工时短 所有线路都配置完成.省去多余排线的连接工作 小:体积比小 可以有效降低产品体积.增加携带上的便利性 轻:重量比 (硬板)轻
蚀刻液分类 目前已经使用的蚀刻液类型有六种类型： 酸性氯化铜 碱性氯化铜 氯化铁 过硫酸铵 硫酸/铬酸 硫酸/双氧水蚀刻液。 各种蚀刻液特点 酸性氯化铜蚀刻液 1) 蚀刻机理：Cu+CuCl2→Cu2Cl2 Cu2Cl2+4Cl-→2(CuCl3)2- 2) 影响蚀刻速率的因素：影响蚀刻速率的主要因素是溶液中Cl-、Cu+、Cu2+的含量及蚀刻液的温度等。 a、Cl-含量的影响：溶液中氯离子浓度与蚀刻速率有着密切的关系，当盐酸浓度升高时，蚀刻时间减少。在含有6N的HCl溶液中蚀刻时间至少是在水溶液里的1/3，并且能够提高溶铜量。但是，盐酸浓度不可超过6N，高于6N盐酸的挥发量大且对设备腐蚀，并且随着酸浓度的增加，氯化铜的溶解度迅速降低。 添加Cl-可以提高蚀刻速率的原因是：在氯化铜溶液中发生铜的蚀刻反应时，生成的Cu2Cl2不易溶于水，则在铜的表面形成一层氯化亚铜膜，这种膜能够阻止反应的进一步进行。过量的Cl-能与Cu2Cl2络合形成可溶性的络离子(CuCl3)2-，从铜表面上溶解下来，从而提高了蚀刻速率。 b、Cu+含量的影响：根据蚀刻反应机理，随着铜的蚀刻就会形成一价铜离子。较微量的Cu+就会显著的降低蚀刻速率。所以在蚀刻操作中要保持Cu+的含量在一个低的范围内。 c、Cu2+含量的影响：溶液中的Cu2+含量对蚀刻速率有一定的影响。一般情况下，溶液中Cu2+浓度低于2mol/L时，蚀刻速率较低；在2mol/L时速率较高。随着蚀刻反应的不断进行，蚀刻液中铜的含量会逐渐增加。当铜含量增加到一定浓度时，蚀刻速率就会下降。为了保持蚀刻液具有恒定的蚀刻速率，必须把溶液中的含铜量控制在一定的范围内。 d、温度对蚀刻速率的影响：随着温度的升高，蚀刻速率加快，但是温度也不宜过高，一般控制在45~55℃范围内。温度太高会引起HCl过多地挥发，造成溶液组分比例失调。另外，如果蚀刻液温度过高，某些抗蚀层会被损坏。 碱性氯化铜蚀刻液
碱性蚀刻培训讲义 蚀刻是将板面上多余之铜蚀去得到合符要求的线路图形的重要工序。 一、工艺流程（外层） 退膜→水洗→蚀刻→子液洗→水洗→孔处理（沉金板）→退锡。 二、控制要点与工作原理 1.退膜：是利用碱性溶液进行干膜的剥除工作，我司使用的退膜液有3% KOH 与10-13% RR-2有机退膜液，其中KOH的氧化性较强，一般在溶液 中添加抗氧化剂，以防止蚀刻铜面的氧化。 2.蚀刻：是使用碱性蚀铜液将不需要的部份铜予以去除，而形成线路图形，碱 性CuCl2蚀刻液中主要含Cu（NH3）42+、Cl _ 、NH4+、OH _ 及一些有机、 无机添加剂。 (1)蚀刻反应原理为： Cu（NH3）4Cl2+Cu 2Cu（NH3）2Cl 所生成的[Cu（NH3）2]+为Cu+络离子，不具有蚀刻能力，在有过量NH3和Cl_的情况下，能很快地被空气中的O2所氧化，生成具有蚀刻能力的[Cu （NH3）4]2+络离子，其再生反应式如下： 2Cu（NH3）Cl+2NH4Cl+2NH3+1 2 O2 2Cu（NH3）4Cl2+H2O 蚀刻过程就是重复上述两个反应，简单一点就是Cu2+吃Cu成为Cu+，Cu+经氧化反又生成Cu2+，Cu2+又去吃Cu。 （2）在蚀刻过程中，随着铜的溶解，要不断补充氨水和氨化铵，这样才能使得[Cu（NH3）4]2+的再生，通过比重计和PH计的自动控制添加可实现上述反应的连贯。 （3）在生产过程中，重点要控制的应该是蚀刻的均匀性和蚀刻速率问题，均匀性是前提，假如蚀刻不均匀，蚀刻速率再大，也会造成局部线粗/线达不到要求，更何况加上板面电镀的不均匀，进一步造成蚀刻对局部的不均匀。
