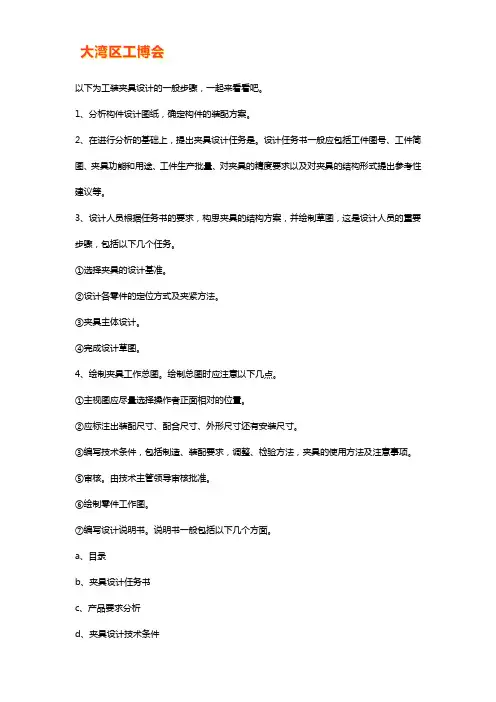

夹具设计方法及步骤
一、设计前的准备工作
1.生产纲领；（中批生产）--手动专用夹具
2.零件图及工序图；(工艺卡上的工序简图)
3.工序内容；
(1)工序的具体内容
(2)工序的精度要求
(3)已加工的表面
二、夹具总体方案的确定
1.定位方案
根椐定位基准面的形状与尺寸，首先选用标准定位元件，若无合适的，可参照标准定位元件自行设计。(参考夹具设计手册）
2.夹紧方案
首先选用典型的夹紧机构，若无合适的，可参照典型的夹紧机构自行设计。(参考夹具设计手册）
3.夹具的型式
在满足要求的前提下，选用的标准件越多越好，夹具越简单越好。
例：车床支架
三、夹具装配草图的绘制
1.绘制工件图：
在可能的情况下，应该按1:1的比例绘出工件的三面投影图。线型用细的双点划线，表示工件的假想位置。工件应该是“透明”的，不遮挡夹具有关部分。同时工件图只需绘出外形轮廓，以及与定位、夹紧有关部分，其他细部均可略去。
2.绘制定位元件：
在绘制好工件轮廓图后，就可以按预定的定位方案，选用合适的标准定位元件，或是设计特殊定位元件，并合理布置，绘制成图。
3. 绘制导向元件及其他元件：
画好定位元件后，便可进行导向元件、对刀元件、分度元件及有关装置的设计及绘图。
钻套与工件间距离：钢h =（0.7～1.5）d
铁h =（0.6～0.7）d
4. 设计夹紧机构：
根据确定的夹紧方案，参考有关资料，按照夹紧力的大小，决定夹紧机构的尺寸及具体结构。
5. 绘制夹具体：
当夹具的有关元件、机构、装置设计好了之后，最后用夹具体把它们联接起来，形成一个有机的整体。夹具体有铸造及焊结两大类。
四、绘制夹具的装配图及零件图
夹具草图画好后，应该经过审定修改，然后便可绘制正式的装配图，并拆出零件图。在夹具装配图上，应该标注下列尺寸、偏差及配合。
1.轮廓尺寸，及夹具的长、宽、高尺寸。
2.配合尺寸及配合种类。夹具上有配合要求的部位，均应标注其公称尺寸及配合种类。
3.联系尺寸及偏差。夹具上各个定位元件之间，定位元件与导向元件、对刀元件、定向键之间，各导向元件之间等等，一般都有严格的尺寸要求，应该标注出它们的尺寸及偏差。联系尺寸的公差，一般按工件相应公差的(1/2 - 1/3)选取。其位置精度要求也按工件要求的位置公差的(1/2 - 1/3)选取。
绘制夹具装配图
拆画夹具体
五、夹具精度的验算
1.定位误差
2.导向误差
3.夹具体的制造误差
将上述各项误差，用概率和相加。
注：精加工夹具将精度验算写入说明书，粗加工夹具将夹紧力验算写入说明书。
工装夹具设计知识 一、工装夹具设计的基原则 1.满足使用过程中工件定位的稳定性和可靠性; 2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程; 3.满足装夹过程中的简单与快速操作; 4.易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行; 5.满足夹具在调整或更换过程中重复定位的可靠性; 6.尽可能的避免结构复杂、成本昂贵; 7.尽可能选用市场上质量可靠的标准品作组成零件; 8.满足夹具使用国家或地区的安全法令法规; 9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则; 10.形成公司内部产品的系列化和标准化。 二、工装夹具设计基本知识 1、夹具设计的基本要求 (1)工装夹具应具备足够的强度和刚度(2)夹紧的可靠性(3)焊接操作的灵活性 (4)便于焊件的装卸(5)良好的工艺性 2.工装夹具设计的基本方法与步骤 (1)设计前的准备 夹具设计的原始资料包括以下内容： 1)夹具设计任务单; 2)工件图样及技术条件; 3)工件的装配工艺规程; 4)夹具设计的技术条件; 5)夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。 (2)设计的步骤 1)确定夹具结构方案2)绘制夹具工作总图阶段3)绘制装配焊接夹具零件图阶段
4)编写装配焊接夹具设计说明书5)必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。 3.工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件 分为四类： 1)第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V形块、定位 销等定位元件。 2)第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。 3)第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。 4)第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。 4.夹具结构工艺性 (1)对夹具良好工艺性的基本要求 1)整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳 动量和降低费用。 2)各种专用零件和部件结构形状应容易制造和测量，装配和调试方便。3)便于夹具的维护和修理。(2)合理选择装配基准 1)装配基准应该是夹具上一个独立的基准表面或线，其它元件的位置只对此表面或线进行调整和修配。 2)装配基准一经加工完毕，其位置和尺寸就不应再变动。因此，那些在装配过程中自身的位置和尺寸尚 须调整或修配的表面或线不能作为装配基准。 (3)结构的可调性 经常采用的是依靠螺栓紧固、销钉定位的方式，调整和装配夹具时，可对某一元件尺寸较方便地修磨。 还可采用在元件与部件之间设置调整垫圈、调整垫片或调整套等来控制装配尺寸，补偿其它元件的误差，提高夹具精度。 (4)维修工艺性进行夹具设计时，应考虑到维修方便的问题。 (5)制造工装夹具的材料
《机制工艺及夹具设计课程设计》指导书 设计题目：设计“P46法兰盘（CA6140车床，831004）”零件的机械加工工艺规程及某一工序的专用夹具（生产纲领：中批） 设计要求： 零件图１张 毛坯图１张 机械加工工艺过程综合卡片１套 专用夹具装配图１张 夹具体零件图１张 课程设计说明书１份 目录 1.零件的分析 (1) 1.1零件的作用 (1) 1.2零件的工艺分析 (1) 2.工艺规程设计 (1) 2.1确定毛坯的制造形式 (1) 2.2基面的选择 (1) 2.3制定工艺路线 (2) 2.4机械加工余量，工序尺寸及毛坯尺寸的确定 (4) 2.5确定切削用量及基本工时 (7) 3.夹具设计 (25) 3.1问题的提出 (25) 3.2夹具设计 (25) 4.参考文献 (28)
1.零件的分析 1.1零件的作用 题目所给定的零件是CA6140车床上的法兰盘，法兰盘起联接作用是车床上的重要零件。 1.2零件的工艺分析 法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20+0.045 为中 心 ,包括:两个Φ100-0.12 0.34mm 的端面,尺寸为Φ450 -0.017mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔。Φ450 -0.6mm 的外圆柱面及上面的Φ6mm 的销孔,Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面。 这组加工表面是以Φ20+0.045 mm 为中心,其余加工面都与它有位置关系,可以 先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面。 2工艺规程设计 2.1确定毛坯的制造形式 零件材料为HT200，由于零件年产量为1000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。这从提高生产率，保证加工精度上考虑也是应该的。 2.2基面的选择 基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。 1)粗基准的选择 选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取Φ45外圆柱面和端面作为粗基准。在车床上用带有子口的三爪卡盘夹住工件，消除工件的六个自由度，达到完全定位。
附件3 新乡职业技术学院 毕业设计(论文)开题报告书 题目名称：连杆的机械加工工艺及夹具设计 学生姓名： 学号：1002010125 系部：机械制造系 专业年级： 2010级机械设计与制造1班 指导教师： 填写时间：2013年11月28日
新乡职业技术学院毕业设计（论文）开题报告 一、选题的根据：1）本选题的理论、实际意义 2）综述国内有关本选题的研究动态和自己的见解 （一）、毕业设计是一个总结性的教学环节，是全面系统地融会所学理论知识和专业见解，培养综合分析和处理问题的能力以及设计创新精神。本课题结合自身将来所要 设计、毛坯的选择、零件各表面加工方法及加工路线、零件加工路线的选择、设备、 设计要求在指导老师的指导下，独立系统的完成一项机械设计，解决与之有关的所 综合性强的显著特点。因此毕业设计对于培养我初步的科学研究能力，提高其综合运用所学知识分析问题、解决问题能力有着重要意义。 （二）、随着科学技术的发展，人类文明已经达到了空前的发展，机械化取代手工生产已经成为全球公认的趋势，社会的各行各业都离不开各种各样的机械设备，而所有的这些设备都是由机械制造工业提供的，在机械制造学科领域的知识体系中，以目前形势，是要从零部件的自主知识产权逐步向整体设计自主知识产权过渡。这应该是较齐全、具有较大规模的制造体系。基础工业部门80%以上的生产能力是由国内设备提供的；农业装备几乎全部由国内提供；部分重要产品的产量已跃居世界前列。但外国发达国家比较先进。投资大、自主知识产权的比重小、无核心技术是急需改变的局面。因此，提高连杆锻造成型精度及强度，节约设备投入，提高材料利用率，提高生产效率、增大自主创新是主要的发展方向。

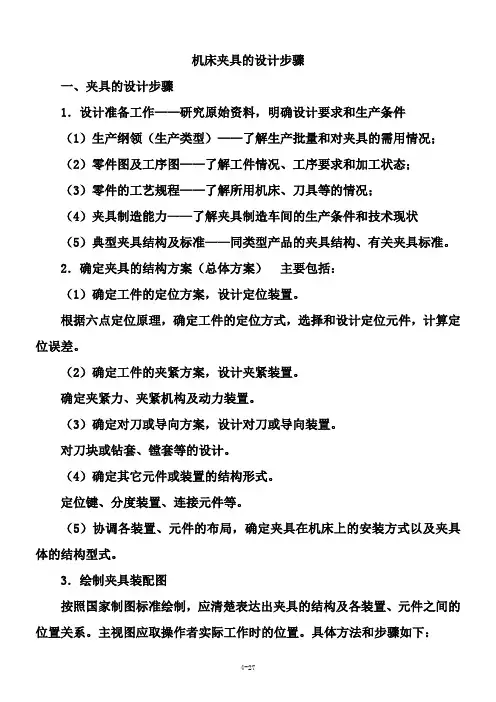

第七节机床夹具设计的基本步骤 夹具设计的基本步骤： 1. 研究原始资料，明确设计任务； 2. 确定夹具的结构方案 3. 绘制夹具总图 4. 确定并标注有关尺寸和夹具技术要求 5. 绘制夹具零件图 明确设计任务： 1. 分析研究工件的结构特点、材料、生产规模和本工序加工的技术要求以及前后工序的联系 2. 了解加工所用设备、辅助工具中与设计夹具有关的技术性能和规格； 3. 了解工具车间的技术水平等。 必要时还要了解同类工件的加工方法和所使用夹具的情况，作为设计的参考 确定夹具的结构方案，主要考虑以下问题： 1.根据六点定位原理确定工件的定位方式，并设计相应的定位装置； 2.确定刀具的导引方法，并设计引导元件和对刀装置； 3.确定工件的夹紧方案并设计夹紧装置； 4.确定其它元件或装置的结构形式，如定向键、分度装置等； 5.考虑各种装置、元件的布局，确定夹具的总体结构； 6.对夹具的总体结构，最好考虑几个方案，经过分析比较，从中选取较合理的方案。 绘制总装图的顺序是： 1.用双点划线绘出工件的轮廓外形，示意出定位基准面和加工面的位置； 2.把工件视为透明体，按照工件的形状和位置依次绘出定位、夹紧、导向及其它元件和装置的具体结构； 3.最后绘制夹具体，形成一个夹具整体。 五类尺寸和四类技术要求： 五类尺寸：包括夹具外形轮廓尺寸、工件与定位元件间的联系尺寸、夹具与刀具的联系尺寸、夹具与机床联系部分的联系尺寸、夹具内部的配合尺寸。 四类技术要求：包括定位元件之间的定位要求、定位元件与连接元件和（或）夹具体底面的相互位置要求、导引元件和和（或）夹具体底面的相互位置要求、导引元件与定位元件间的相互位置要求。
绪论 毕业设计是学生的最后一个教学环节，机械设计及制造专业教学指导委员会第三次会议记要指出，“毕业设计题目应该以产品（或工程）设计类题目为主，尤其要鼓励去工厂从高真实产品设计”。在实际工程设计中，学生可以得到所学过的理论基础，技术基础，专业课全面的训练，为将来做好机械设计工程师的工作，提供全面的锻炼机会。 械制造工艺与设备专业毕业设计是在学完了机械制造工艺学（含工艺和夹具设计）和大部分专业课，并进行了生产实习的基础上进行一个必要的环节。这次毕业设计能够使我们综合的运用机械工艺学的基本理论，并结合生产实习中学到的东西，独立的分析和解决工艺问题。初步的具备了设计一个中等复杂零件的工艺规程的能力和运用夹具设计的基本方法与原理，拟定夹具设计方案，完成夹具设计结构的能力，也是熟悉和运用有关手册、图册等技术资料及编写技术文件等基本技能的一次实践机会。为未来从事工作大下良好基础。 通过这次毕业设计，我在计算，制图，公差，机械原理，机械设计，机械制造工艺方面的知识都受到全面的综合训练，使我受益匪浅。特别是在张老师在工作中对我的耐心辅导，他对学生强烈的责任感和严谨的治学态度，无不给我以深刻的影响。 通过这次设计，我相信我无论是在理论上还是在运用上，都会有较大程度的提高，为日后的工作铺平道路。毕业设计是我4年来的知识结晶。在设计过程中总会存在一些疏漏之处、缺点和不足，请各位老师批评指正，在此表示由衷的感谢。
1泵前体加工工艺 1.1泵前体加工工艺分析 我的设计题目是泵前体加工工艺及夹具设计 对于我的设计，我把它分为两部分，即工艺设计部分和夹具设计部分 首先我看图纸对泵前体进行了基本的结构和工艺分析： 一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。泵前体是双联泵体上的一个重要零件，因为其零件尺寸较小，结构形状也不是很复杂复杂，但侧面两孔和四个面的精度要求较高，此外还有对精度要求不是很高的下面和进油孔要求加工。四个M20的螺纹孔和中心孔有0. 3的同轴度的要求，所以需要精加工以保证形位公差，孔φ72，φ55的孔粗糙度要求达到0.8所以也需要进行精加工。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它的加工是非常关键和重要的。 1.2泵前体的工艺要求及工艺分析 一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。 1.2.1泵前体的技术要求 其加工有五组加工。左侧面、右侧面及中心孔、上表面和下表面、上表面的五个孔、前表面的八个孔。 ⑴．先粗车左侧面然后以此为粗基准,加工右侧面，之后以右侧面为精基准加工左侧面，跳动的范围在0.02mm Ra=12.5。 ⑵．以前端面为精基准铣上下表面，Ra=12.5
前言 地方及周边地区的快速发展需要越来越多的实用型应用型人才。高等职业教育根据“必须、够用”原则培养出一大批能把科学发现转化应用技术，把产品设计转化为工艺流程，把宏观决策转化为微观管理的技术型和管理型的人才。正是在这种背景下，我们为全面提升自身的知识结构、能力结构和素质结构进行此次毕业设计。 毕业设计是继专业基础课程如机械制造工艺学、工程力学、机械设计、差与技术测量、夹具设计等之后，并在一定生产实习的基础上进行的一个教学环节，要求我们综合运用所学知识，根据零件的结构特点和产品的加工要求，进行加工工艺规程和夹具的设计。 机床夹具是保证机械产品质量高、数量多、成本的一种极重要的工艺装备。其主要作用是：可靠地保证工件的加工质量，提高加工效率，减轻劳动强度，充分发挥和扩大机床的工艺性能。 机床夹具设计是工艺装备设计的重要组成部分。一个好的设计，应能稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力，制造、维护容易等其衡量指标。 本人设计的课题是气缸体工艺及其液压夹紧铣床夹具设计。原始数据及设计要求见设计任务书。 通过本次毕业设计，我能够综合的运用机械制造工艺学中的基本知识和理论,结合生产实习中的实践知识,独立地分析和解决工艺问题,已初步具备设计一定复杂程度的零件的工艺规程能力和运用夹具设计的基本原理和方法.拟订夹具 设计方案,完成夹具结构设计的能力,并熟悉和运用相关手册、图表等技术资料及编写技术文件等技能的一次综合训练的机会,为今后从事的工作打下良好的 基础。 作为一名高职院校的学生，我深知自己知识、能力和经验的不足,正是这种不足让我在今后的工作中更加谦虚谨慎、脚踏实地、不断进步，敬请各位老师多多指教。
目录 一、生产纲领 (3) 二、确定毛坯 (3) （一）、毛坯种类和材料尺寸 (3) （二）、技术要求 (3) （三）、绘制毛坯简图 (3) 三、制定机械加工工艺路线 (4) （一）、选择定位基准 (4) （二）、选择各表面加工方法，确定加工路线 (5) 四、选择刀具 (7) 五、选择机床 (8) 六、确定各加工工序的加工余量，计算工序尺寸和公差 (8) 七、确定切削用量和基本时间 (14) (一)、工序05一端外圆的切削用量的确定 (14) （二）、工序10切削用量及基本时间的确定 (15) （三）、工序15切削用量及基本时间的确定 (17) （四）、工序25切削用量及基本时间的确定 (19) （五）、工序40切削用量及基本时间的确定 (21) （六）、工序45切削用量及基本时间的确定 (24) 八、夹具的设计 (26) （一）、问题的提出 (27) （二）、夹具设计 (27)
1、定位基准选择及定位方案 (27) 2、切削力、夹紧力综合平衡计算 (27) 结论 (29) 参考文献 (30) 致谢 (31)
WDS-100试验机夹具体工艺规程 一、生产纲领为大批量生产，年产30000件 二、确定毛坯 （一）、毛坯种类和材料尺寸： WDS-100试验机夹具体零件的材料为42CrMo是一种性能良好的钢材，其钢坯为锻坯（模锻）。毛坯尺寸为Φ162×78㎜，每块可生产一件产品。 （二）、技术要求： 1、调质处理270~290HB。 2、M39×3-7H螺纹与件2008旋合。 3、化学镀 4、未注倒角C0.5 ①第一条技术要求是希望用合金调质钢42CrMo制成的零件有较高的强度和良好的塑性及韧性。通常的处理方法为淬火和高温回火，可较好的满足性能要求。 ②第二条技术要求主要是保证零件的传动灵活而无轴向窜动。 ③第三条技术要求化学镀主要是为了提高零件表面的硬度，改善其表面耐磨性、耐腐蚀、抗高温氧化的力学性能和化学性能。 ④第四条技术要求是为了改善零件应力的集中分布和强度性能，同时美化外观，也起到劳动保护的作用。 （三）、绘制毛坯简图
专用钻床夹具的设计 专用夹具的设计过程包括： 1、准备阶段 2、设计阶段 3、绘图阶段 4、标注尺寸、技术要求 5、编写零件明细表 6、绘制非标准夹具零件图 下面以某麦稻联合收割机中的一零件为例，介绍钻床专用夹具的设计过程。 1.1准备阶段 该零件的零件图见图1。 生产类型：中批生产。 毛坯类型：棒料：φ110X15 零件的加工工艺流程见表1。 现要求设计第30道工序的专用钻床夹具。 第30道工序的机械加工工艺卡片见表.2。 机床：Z5125 刀具：φ7钻头（W18Cr4V） 1.2设计阶段 1.根据零件图和工艺过程确定零件定位夹紧方案 根据零件特点，按照工艺过程要求，确定工件定位夹紧方案，设计夹具的总体结构。结果见图2所示。 图 2 根据夹紧方案设计的夹具总体结构
图1 零件图
表1 零件的加工工艺流程
（续）
表 2 第30道工序机械加工工艺卡片
2.定位方案设计 （1）在本设计方案中，工序尺寸为φ85±0.27、φ7 1 .00+，工序基准为孔的中心线。要满足加工要求理 论应限制的自由度为：。 （2）根据工序基准选择φ72孔中心线及工件大端面为定位基准，结合第2章的内容，确定内孔采用 φ72 6 8 g H 的孔轴配合定位，工件大端面用平面定位。通过定位实际限制了工件的五个自由度。 定位元件布置如图3所示。 图 7-3 布置定位元件 （3）定位误差分析 对尺寸φ85±0.27而言，工序尺寸为42.5±0.135。 Δjb ： 定位基准为φ72孔中心线，工序基准为φ72孔中心线，基准重合。 故Δjb=0； Δdb ： 工件以φ72圆孔定位，为任意边接触。 Δdb =ΔD+Δd+Δmin ΔD=0.046 Δd=0.019 Δmin=0.010 Δdb =0.075 Δdw =Δjb+Δdb =0+0.075=0.075 ΔT=0.27 ΔT/3=0.090 Δdw =0.075＜ΔT/3=0.090 对φ71 .00 +而言，因为是钻孔加工，属定尺寸刀具加工，故其由刀具保证。 经校核，该定位方案可行。 3.布置导引元件 （1）确定钻套形式 根据零件的加工特点，钻套形式选用固定钻套，钻套以H7/n6固定在钻模板上。
扁叉制造工艺与夹具设 计 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
xxxxxx 大学 毕业论文（设计） 论文题目扁叉制造工艺与夹具设计 姓名 ___xxxxx ______ 学号 ___xxxxxx __ 院系 __xxxxxxx______ 专业 xxxxxx 指导教师 xxxx 职称 xxxxx 中国·合肥 二零一五年五月 毕业论文成绩评定表 1．评语：毕业论文（设计）答辩委员会于年月日审查了该生毕业论文（设计），并参考指导教师和评阅人的意见，认为： 2．成绩为： 3．其他建议： 毕业论文（设计）答辩领导小组组长（签字） 年月日 目录 1引言 (4) 课程意义 (4) 主要工作 (4) 2零件分析 (6) 零件的作用 (6) 零件的结构要求 (6) 零件的工艺分析 (6) 3确定毛坯的尺寸公差及加工余量 (7)
确定毛培 (7) 确定毛坯件的尺寸公差、机械加工余量 (9) 绘制扁叉毛坯简图 (11) 4工艺规程设计 (11) 定位基准的选择 (11) 拟订工艺路线 (12) 5切削用量的计算和基本时间的确定 (13) 工序1切削用量和工时的确定 (13) 工序2切削用量和工时的确定 (14) 工序3切削用量和工时的确定 (16) 工序4切削用量和工时的确定 (17) 6专用夹具设计 (18) 铣凸台铣床夹具 (18) 铣圆柱四侧面夹具 (21) 钻φ10孔夹具 (25) 结论 (27) 致谢 (27) 参考文献 (28) 附件
扁叉制造工艺与夹具设计 作者：xxxx 指导老师：xxxx （xxxx大学工学院 11级机械设计制造及其自动化合肥230036） 下载须知： 摘要：在这样一个快速发展的社会中，人们对生产加工的效率问题愈加重视，对零部件的加工精度，要求也愈来愈高，但保持加工效率高的同时，也需要保证加工的精度，因而在加工过程之中，对相关夹具的要求也愈来愈高。在生产的过程里，夹具体有这些作用：保证稳定可靠的完成各项加工精度要求；缩短加工所需的工时，提高劳动的生产效率；降低所需要的生产成本；减轻操作所需的劳动强度；可尽量以较低的技术等级进行加工；扩大机床的工艺范围等。所以在设计夹具过程中，我们应该尽可能的优化夹具体结构，并且对于夹具的定位和夹紧要进行严格的要求，不能出现过定位和欠定位等情况，夹紧时加紧力的大小也应该进行严格要求。因此根据这些要求，来设计调速杠杆的夹具时要定位合理，加紧力合理且结构尽可能优化。 关键词：定位夹紧时间结构 1 引言 课题意义 机械制造业就是制造有一定形状位置和尺寸的零件产品。机械制造业所生产的产品不仅可以供人们使用，而且可以为其他产业提供所需的零件装备。制造业的发展同时也是国民经济发展水平的一个体现，是一个国家或地区的重要经济支柱。而在制造业中所必须的工具就是弓箭的夹具，夹具是现代工件加工过程中必不可少的一部分，随着制造业的发展夹具的作用也越来越重要，应用也越来越广泛。也正应为夹具的重要性，使得生产上对零件夹具的定位、夹紧及整体结构越来越重视。 主要工作 本篇论文的主要工作涉及到结构设计的问题，其主要是根据零件图对扁叉的加工工艺过程进行严格规划，制定工艺过程卡和相应的工序卡片。然后根据零件的形状和大小，对其进行分析选择合理的定位方案，不能存在欠定位和过定位定位方案确定以后选择合理的夹紧方案，然后再根据设计方案画出夹具体进行三维建模。 图1扁叉零件图 图2零件的三维构造草图
一·零件的工艺分析及生产类型的确定 (一)零件的作用三维网技术论坛& P( U２］９ C' f＄ t' J0 w5 k' \?题目所给定的零件为CＡ6１4０车床输出轴,其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷;三是支撑传动零部件。https://www.doczj.com/doc/5d9289233.html,) Ｋ１ c! V２ H７s. {% k, Ｅ?（二)零件的材料及其力学性能三维网技术论坛% ｐ／ F s, Ｄ: `０ｎ$ K4 ｙ?零件的材料为４5钢,是最常用中碳调质钢，综合力学性能良好，淬透性低,水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。其价格较便宜，经过调质或正火后可得到较好的切削性能,而且能获得较高的强度和韧性等综合机械性能，局部淬火后再回火，表面硬度可达5２HRC-45HRC.? 1零件的工艺分析 结构比较简单，其主要加工的面有φ55、φ６0、φ6５、φ75、φ176的外圆柱面,φ５0、φ8０、φ1０4的内圆柱表面，1０个φ2０的通孔,图中所给的尺寸精度高，大部分是IＴ6级; 粗糙度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,大端端面为Ra ３.2um,其余为Ra１2.5uｍ，要求不高； 位置要求较严格表现在φ55的左端面、φ80内孔圆柱面对φ７5、φ６0外圆轴线的跳动量为０.０4ｍｍ, φ20孔的轴线对φ80内孔轴线的位置度为φ０.05mｍ,键槽对φ55外圆轴线的对称度为．０.08mm;
热处理方面需要调质处理,到20０HBS，保持均匀。通过分析该零件,其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰,尺寸完整合理，能够完整表达物体的形状和大小，符合要求。 2轴类零件的装夹 轴类零件的加工通常采用三爪卡盘,三爪卡盘能自动定心，装卸工件快。但是由于夹具的制造和装夹误差,其定心精度约为０.05—０.10ｍｍ左右。由于零件较长,常采用一夹一顶的装夹法，即工件定的一端用车床主轴上的卡盘夹紧，另一端用尾座顶尖支撑,这样就克服了刚性差不能承受重切削的缺点，为进一步提高加工精度，可采用中心架作中间辅助支撑,适用于半精加工和精加工。 ?二、夹具设计 2.3 钻底孔夹具设计 ２.3．1 研究原始质料 加工时除了要满足粗糙度要求外，还应满足孔的位置公差要求。为了保证技术要求，最关键是找到定位基准。同时，应考虑如何提高劳动生产率和降低劳动强度。 二、工装夹具设计方案的确定 1、基准面的选择（夹具体方式的确定) 夹具体是夹具的基本件，它既要把夹具的各种元件、机构、装置连接成一个整体，而且还要考虑工件装卸的方便。因此，夹具体的形状和尺寸主要取决于夹具各组成件的分布位置、工件的外形轮廓尺寸以及加工的条件等。在设计夹具体时应满足以下基本要求。?①、具有足够的强度和刚度。②、结构简单、轻便，在保证强度和刚度前提下结构尽可能简单紧凑,体积小、质量轻和便于工件装卸。③、安装稳定牢靠。④、结构的工艺性好,便于制造、装配和检验⑤、尺寸要稳定且具有一定精度。⑥、清理方便。夹具体毛坯制造方法的选择综合考虑结构合理性、工艺性、经济型、标准化以及各种夹具体的优缺点等,选择夹具体毛坯制造方法为铸造夹具体；夹具体的外形尺寸在绘制夹具总图时,根据工件、定位元件、夹紧装置及其辅助机构在总体上的配置,夹具体的外形尺寸便已大体确定。然后进行造型设计,再根据强度和刚度要求选择断面的结构形状和壁厚尺寸。夹具体的壁厚３０mm,长度16１mｍ，宽度320ｍm;根据设计要求,夹具体上设计有螺孔、销孔,并且要求定位定位器和夹紧器的销孔在装配时配作。 ２、定位方式及元器件选择?定位器的作用是要使工件在夹具中具有准确和确定不便的位置，在保证加工要求的情况下，限制足够的自由度。工件的定位原理: 自由物体在空间直角坐标系中有六个自由度，即沿OX,OY，OZ三个轴向的平动自由度和三个绕轴的转动自由度。要使工件在夹具体中具有准确和确定不变的位置,则必须限制六个自由度。工件的六个自由度均被限制的定位叫做完全定位；工件被限制的自由度少于六个，但仍然能保证加工要求的定位叫不完全定位。在焊接生产中，为了调整和控制不可避免产生的焊接应力和变形,有些自由度是不必要限制的,故可采用不完全定位的方法。在焊接夹具设计中，按加工要求应限制的自由度而没有被限制的欠定位是不允许的；而选用两个或更多的支撑点限制一个自由度的方法称为过定位,过定位容易位置变动,夹紧时造成工件或定位元件的变形,影响工件的定位精度,过定位也属于不合理设计?①、以工件的平面为基准进行定位时，常采用挡铁、支撑钉进行定位。以工件的已加工的面为定位基准,限定了绕X、Y轴的转动两个自由度。?②工件以圆柱外表面为基准进行定位时常采用V形铁定位器。以两端的小圆柱外表面,
一、钻夹具的设计实例 图2-2-20所示为杠杆类零件图样。图2-2-21所示为本零件工序图。 1．零件本工序的加工要求分析 ①钻、扩、铰φ10H9孔及φ11孔。 ②φ10H9孔与φ28H7孔的距离为(80±0. 2)mm；平行度为0.3mm。 ③φ11孔与φ28H7孔的距离为(15±0. 25)mm。 ④φ11孔与端面K距离为14mm。 本工序前已加工的表面如下。 ①φ28H7孔及两端面。 ②φ10H9两端面。 本工序使用机床为Z5125立钻，刀具为通用 标准工具。 2．确定夹具类型 本工序所加工两孔(φ10H9和φ11)，位于互 成90°的两平面内，孔径不大，工件质量较小、 轮廓尺寸以及生产量不是很大，因此采用翻转式 钻模。 3．拟定定位方案和选择定位元件 (1)定位方案。根据工件结构特点，其定位方 案如下。 ①以φ28H7孔及一组合面(端面K和φ10H9一端面组合而成)为定位面，以φ10H9孔端外缘毛坯面一侧为防转定位面，限制六个自由度。这一定位方案，由于尺寸885.00 mm公
差大，定位不可靠，会引起较大的定位误差。如图2-2-22(a)所示。 ②以孔φ28H7孔及端面K 定位，以φ11孔外缘毛坯一侧为防转定位面，限制工件六个自由度。为增加刚性，在φ10H9的端面增设一辅助支承，如图2-2-22 (b)所示。 比较上述两种定位方案，初步确定选用图2-2-22(b)所示的方案。 (2)选择定位元件。 ①选择带台阶面的定位销，作为以φ28H7孔及其端面的定位元件，如图2-2-23所示。定位副配合取6 7 28 g H 。
②选择可调支承钉为φ11孔外缘毛坯一侧防转定位面的定位元件，如图2-2-24(a)所示。 构简单，现选用图2-2-24(a)所示结构。 (3)定位误差计算 ①加工φ10H9孔时孔距尺寸(80±0.2)mm的 定位误差计算。 由于基准重合，故ΔB＝0。

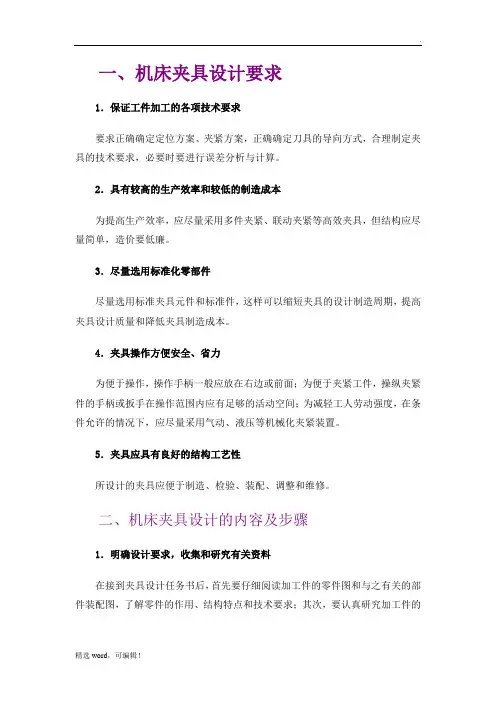

机床夹具设计步骤和实例 Prepared on 22 November 2020

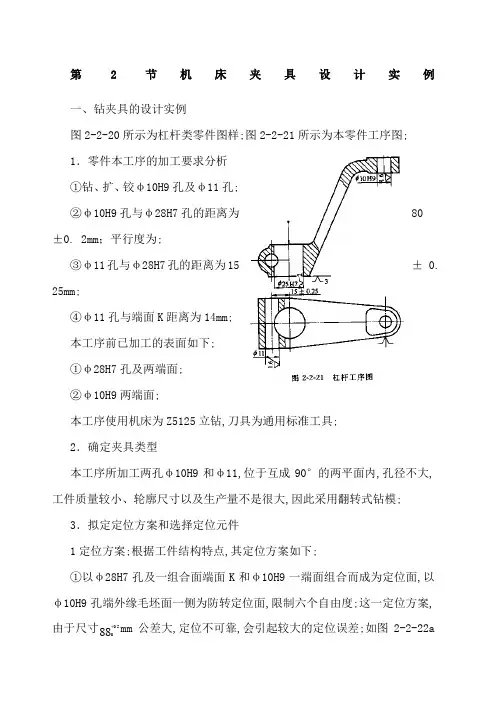

第2节机床夹具设计实例 一、钻夹具的设计实例 图2-2-20所示为杠杆类零件图样。图2-2-21所示为本零件工序图。 1．零件本工序的加工要求分析 ①钻、扩、铰φ10H9孔及φ11孔。 ②φ10H9孔与φ28H7孔的距离为(80±0. 2)mm；平行度为。 ③φ11孔与φ28H7孔的距离为(15±0. 25)mm。 ④φ11孔与端面K距离为14mm。 本工序前已加工的表面如下。 ①φ28H7孔及两端面。 ②φ10H9两端面。 本工序使用机床为Z5125立钻，刀具为通用标准工具。 2．确定夹具类型 本工序所加工两孔(φ10H9和φ11)，位于互成90°的两平面内，孔径不大，工件质量较小、轮廓尺寸以及生产量不是很大，因此采用翻转式钻模。 3．拟定定位方案和选择定位元件 (1)定位方案。根据工件结构特点，其定位方案如下。 ①以φ28H7孔及一组合面(端面K和φ10H9一端面组合而成)为定位面，以φ10H9孔端外缘毛坯面一侧为防转定位面，限制六个自由度。这一定位方案，由于尺寸885.0 mm 公差大，定位不可靠，会引起较大的定位误差。如图2-2-22(a)所示。
