灯具安装工艺标准（Ⅵ503）

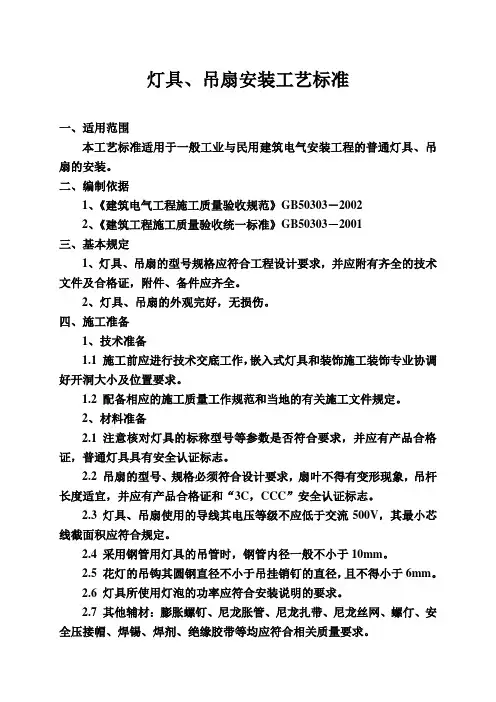

1 适用范围
本标准适用于民用建筑工程室内、外电气照明灯具安装。
2 施工准备
2.1材料
2.1.1各型灯具：灯具的型号、规格必须符合设计要求。灯具的配件齐全，外观完好，无变形，标志正确清晰。所有灯具应有产品合格证、生产许可证、“CCC”认证标识。安全疏散指示灯必须有消防部门备案证书。
2.1.2灯具导线：应有产品合格证、生产许可证、“CCC”认证标识，导线的电压等级不应低于交流500V，且其最小线芯截面应符合表2.1.2所示的要求。
2.1.3塑料台：具有阻燃性能，强度应符合要求。
2.1.4吊管：内径不应小于10mm。
2.1.5吊钩：花具吊钩应采用直径不小于6mm的圆钢，并满足承载要求。
2.1.6吊链：应采用镀锌材料，完好无损。
2.1.7支架：应根据灯具重量选用相应规格的镀锌材料做成支架。
2.2机具设备
2.2.1手动工具：电工组合加工工具、钢锯、扁锉、圆锉、台钳、活扳手、套丝板、喷灯、射钉枪等。
2.2.2电动工具：台钻、电钻、电锤等。
2.2.3测量器具：兆欧表、万用表、试电笔、卷尺、角尺、水平尺、小线、线坠、红铅笔等。2.2.4其他工具：压力安子、高凳、梯子、锡锅、锡勺、电炉、电烙铁等。
2.3作业条件
2.3.1安装灯具的预埋螺栓、吊杆和吊顶上用于嵌入式灯具安装的专用骨架等已完成，大型灯具的吊钩做完承载试验并合格。
2.3.2 盒内清洁无杂物，固定件完好无损，盒口已修好。
2.3.3导线绝缘测试合格。
2.3.4高空安装的灯具，地面通断电实验合格。
2.3.5室内吊顶龙骨安装已完成。
2.4技术准备
2.4.1施工图纸和技术资料齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
3 操作工艺
3.1工艺流程
3.2操作方法
3.2.1灯具检查：灯具进场后，施工方会同建设方、监理方、供货方共同进行检查，并做好记录，检查内容如下：
（1）灯具的规格、型号、数量、安装方式、使用场所及相关资料是否符合现场要求。
（2）灯具的各部件是否齐全，是否已做好防腐处理。
（3）灯具接地装置是否合格。
（4）易受机械损伤的场所，应采用带有金属保护网的灯具，灯具固定采用软性连接。
（6）灯内配线应符合设计要求及表2.1.2规定；
（7）穿入灯箱的导线在分支连接处应固定，免受额外应力和磨损。
（8）灯箱内的导线要远离光源，高温灯具应采用耐高温线并采取隔热措施。
（9）疏散指示灯等标志灯的指示方向正确；
（10）应急灯必须灵敏可靠，应急时间符合设计要求。
（11）采用低压照明的电源变压器必须是双圈的，初次级均应装有熔断器；
3.2.2灯具组装
3.2.2.1根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件。
3.2.2.2根据说明书穿个分子回路的绝缘电线。
3.2.2.3根据组装图组装并接线。
3.2.2.4安装各种附件。
3.2.3灯具通电试亮：根据灯具的电压标志，选择相应的电压，接入已准备好的插座或开关上，并通过插座或开关接通灯具使其通电，灯具工作正常后方可安装。
3.2.4定位、放线
3.2.
4.1定位：按施工图及技术交底来确定灯具位置及标高，并与其他专业施工图纸核对是否矛盾。
3.2.
4.2放线：根据单独灯具及成排灯具的位置，采用十字交叉法放线，画线。
3.2.5导线绝缘测试：灯具安装前，必须进行导线绝缘电阻测试。测试方法可参见本册《管内绝缘导线敷设及连接工艺标准》（Ⅵ409）中相关内容。
3.2.6灯具安装
3.2.6.1普通灯具安装
削出的电源线芯上缠绕5~7圈后，将线芯折回压紧并涮锡。用颜料带和黑胶布分层包扎紧密。将
脚，装好灯管。
3.2.6.4嵌入式荧光灯安装
（1）
接地线。
（2）
箱可靠连接，吊顶内严禁有导线明露。
3.2.6.5嵌入式筒灯的安装
（1）
开孔。
（2）
并与灯具固定在一起。
（3）
（4）顶板或吊顶内的接线盒与灯具灯头电气连接时，采用金属软管，金属软管与接线盒固定时，应采用专用接头，并做跨接地线。采用带有阻燃喷塑层的金属软管可不用做跨线接地。
（5）调整灯具与顶板平整牢固，上好灯管装好灯泡。
3.2.6.6各型花灯安装
（1）组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上开好安装孔和出线孔，且出线孔应加绝缘胶圈，安装时将托板托起，将电源线和从灯具穿出的导线连接并绑扎严密。放回灯头盒内，将托板用螺栓固定，调整各个灯口，使托板四周和顶棚贴紧，安装灯具附件，上好灯管或灯泡。
（2）链吊式花灯在顶板下安装：将组装好的灯具托起，把吊链穿过扣碗挂在预埋好的吊钩上，从扣碗底引出的电源线与灯线用压线帽连接，理顺后将接头放入扣碗内，将扣碗紧贴。调整吊
电源线与灯具的导线刷锡连接并包扎紧密。调整各灯脚，装上灯管和灯罩，最后根据吊顶平面调整灯具的直线度和水平度。如果灯具对称安装，其纵横轴线应在灯具的中心线。
3.2.6.8草坪灯安装：根据设计要求选择灯具规格型号。再根据规格型号来制作混凝土底座，并根据灯具的安装孔在现浇混凝土底座上面预埋固定灯具的预埋件或螺栓，根据进线孔预埋好灯具的进出管线的导管。电线导管进孔后有保护和密封措施，然后导线涮锡，接入灯口，上好灯泡和灯罩。做法参见图3.2.6.8。
3.2.6.11
清理预埋盒并做好防腐处理，接线后，将灯具底座对正预埋的灯头盒，贴紧墙面，用机螺丝将底座直接固定在墙体上，最后配好灯泡，装好灯罩。
3.2.6.12航空障碍灯的安装：安装时首先根据产品的相关技术资料制作支架并固定好，将障碍灯安装在支架上，并安装好控制箱及光敏元件，最后将金属支架与防雷接发系统作可靠焊接。航空障碍照明灯的安装应符合下列要求：
(1)障碍照明灯属于一级负荷，应接入应急电源回路。一旦正常电源停电或发生故障，应急电源的切换应在障碍灯控制盘内自动进行。
(2)障碍灯的启闭可采用照明光电自动控制器或时间程序控制器，光电元件应露天安装，且应安置在有挡雨和避免日光直射的地方，且不能受照明灯光等的影响；光电自动控制器应安置在室内。
3.2.7通电试运行：灯具、配电箱全部安装完毕，线路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查开关与灯具控制顺序是否相对应，灯具的控制是否灵活、准确；电器元件是否正常，如果发现问题必须先断电，然后查找原因进行修复。修复后，重新进行通电试运行。试运行的时间不少于24h，每小时记录电压电流。
4 质量标准
4.1主控项目
4.1.1灯具的固定应符合下列规定：
4.1.1.1软线吊灯，灯具重量在3kg时，固定在螺栓或预埋吊钩上。
4.1.1.2灯具重量在0.5kg及以下时，采用软电线自身吊装；大于0.5kg的灯具采用吊链。
4.1.1.3灯具固定牢固可靠，严禁使用木楔。每个灯具固定用螺钉或螺栓不少于2个。
4.1.2花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm．大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。
4.1.3当钢管做灯杆时，钢管内径不应小于lOmm，钢管厚度不应小于1.5mm。
4.1.4当设计无要求时，灯具的安装高度和使用电压等级应符合下列规定：
4.1.4.1一般敞开式灯具，灯头对地面距离不小于下列数值(采用安全电压时除外)：
（1）室外：2.5m(室外墙上安装)；
（2）厂房：2.5m；
（3）室内：2m；
4.1.4.2危险性较大及特殊危险场所。当灯具距地面高度小于2.4m时，使用额定电压为36V及以下的照明灯具。
4.1.4.3当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，或者使用额定电压为36V及以下的照明灯具。
4.1.5应急照明灯具安装应符合下列规定：
4.1.
5.1应急照明灯的电源除正常电源外，应另有一路电源供电，或选用自带电源型应急灯具。
4.1.
5.2应急照明在正常电源断电后，电源转换时间为：疏散照明≤15s；备用照明≤15s（金融商店交易所≤1.5s）；安全照明≤0.5s。
4.1.
5.3疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）。
4.1.
5.4疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标志牌等。
4.1.
5.5应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。
4.1.
5.6疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于30mm。电线采用额定电压不低于750V的铜芯绝缘电线。
4.1.6航空障碍标志灯安装应符合下列规定：
4.1.6.1灯具装设在建筑物或构筑物的最高部位。当最高部位平面面积较大或为建筑群时，除在最高端装设外，还在其外侧转角的顶端分别装设灯具；
4.1.6.2当灯具在烟囱顶上装设时，安装在低于烟囱口1.5m～3m的部位且呈正三角形水平排列；
4.1.6.3灯具的选型根据安装高度决定；低光强的(距地面60m以下装设时采用)为红色光，其有效光强大于1600cd。高光强的(距地面150m以上装设时采用)为白色光，有效光强随背景亮度而定；
4.1.6.4灯具的电源按主体建筑中最高负荷等级要求供电；
4.1.6.5灯具安装牢固可靠，且设置维修和更换光源的措施。
4.1.7庭院灯安装应符合下列规定：
4.1.7.1每套灯具的导电部分对地绝缘电阻值大于2MΩ；
4.1.7.2立柱式路灯、落地式路灯、特种园艺灯等灯具与基础固定可靠，地脚螺栓备帽齐全。灯具的接线盒或熔断器盒，盒盖的防水密封垫完整。
4.1.7.3金属立柱及灯具可接近裸露导体接地(PE)或接零(PEN)可靠。接地线单设干线，干线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接。由干线引出支线与金属灯柱及灯具的接地端子连接，且有标识。
4.2一般项目
4.2.1引向每个灯具的导线线芯最小截面积应符合本标准中表2.1.2的规定。
4.2.2灯具的外形、灯头及其接线应符合下列规定：
4.2.2.1灯具及其配件齐全．无机械损伤、变形、涂层剥落和灯罩破裂等缺陷；
4.2.2.2软线吊灯的软线两端做保护扣．两端芯线搪锡；当装升降器时，套塑料软管．采用安全灯头；
4.2.2.3除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者采用瓷质灯头；
4.2.2.4连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上；
4.2.2.5灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属部分。
4.2.3变电所内．高低压配电设备及裸母线的正上方不应安装灯具。
4.2.4装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台间距离小于5mm时，灯泡与绝缘台间应采取隔热措施。
4.2.5安装在重要场所的大型灯具的玻璃罩．应采取防止玻璃罩碎裂后向下溅落的措施。
4.2.6投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。
4.2.7安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。
4.2.8航空障碍标志灯安装应符合下列规定：
4.2.8.1同一建筑物或建筑群灯具间的水平、垂直距离不大于45m；
4.2.8.2灯具的自动通、断电源控制装置动作准确。
4.2.9庭院灯安装应符合下列规定：
4.2.9.1灯具的自动通、断电源控制装置动作准确．每套灯具熔断器盒内熔丝齐全，规格与灯具适配；
4.2.9.2架空线路电杆上的路灯，固定可靠。紧固件齐全、拧紧，灯位正确；每套灯具配有熔断器保护。
5 成品保护
5.0.1灯具进入现场后应入库并码放整齐，码放不宜过高，以免损坏。并注意防潮，搬运过程中应注意轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。
5.0.2安装灯具时不要碰坏建筑物，不要污染门窗及墙面；金属高凳四腿应加橡皮垫保护，以防损坏地面。
5.0.3灯具安装完毕后应加以保护，以防止被污染。
6 应注意的质量问题
6.0.1灯具定位应准确，以免灯具的位置出现偏差。
6.0.2灯具固定应牢固，吊钩应做承载试验，以防灯具脱落。
6.0.3灯具安装高度低于2.4m时，其金属外壳必须可靠接地，以防因灯具漏电危及人身安全。
6.0.4在木结构上安装灯具时，应采取防火措施，以免发生火灾。
7 质量记录
7.0.1灯具、绝缘导线产品出厂合格证、“CCC”认证及证书复印件。
7.0.2材料、构配件进场检验记录。
7.0.3预检、隐检记录。
7.0.4设计变更、工程洽商记录。
7.0.5电气器具通电安装检查记录。
7.0.6大型照明灯具承载试验记录。
7.0.7建筑物照明通电试运行记录。
7.0.8普通灯具安装检验批质量检验记录。
7.0.9普通灯具安装分项工程质量检验记录。
8 安全、环保措施
参见本册《配电箱（盘）安装工艺标准》（Ⅵ501）中的相关内容。
灯具安装流程与要求文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
灯具安装流程与要求 1、施工工艺标准、准则 安装公司必须按照统一施工工艺标准进行: 断电确 现场清理 断电确认 灯具开始更换前确认需更换的灯具可以进行更换，进行电源关闭并确认电源已关闭，准备好需要的新灯具及工具，做好前期准备工作。
灯具拆卸 对需更换灯具范围内设备进行拆卸（灯罩、光源、镇流器等）进行合理放置，做好现场防护，避免拆卸灯具导致划伤、损害等。 灯具清理 对灯具进行清洁（拆卸设备清理、灯槽清理、多余线材等）。 灯具更换 在不改变原有照明控制回路、照明效果情况下进行照明系统终端设备替换节能改造。 普通节能灯、射灯的安装： 低高度天花板类的安装。登高工具：人字梯。准备材料：光源、工具、空纸箱。关闭电源后，将导光罩从建筑物表面轻轻拉出，对于有可能产生的长久老化、连接卡死的不良现象，不可用一字螺丝刀或其他工具强行从外侧扯撬，保护外观也同样重要。取下灯泡稍待散热后装箱保存。检查灯座，挑选匹配光源回装。安装时把握力度，避免损伤。开灯检测正常后将导光罩复位，注意紧贴住建筑物表面，擦拭干净，结束。 节能灯管的安装： 天花板上部空隙的安装：登高工具：人字梯。准备材料：光源、工具、空纸箱。由于长度不一，需根据要求确定出日光灯的位置及数量，拆除原有灯管后根据实际情况增加电源。电源的安放位置需与甲方确认。排列有序进行。在安装的过程中注意灯管的照明方向及分布情况。线路排列整齐，尽量避免过于靠近热光源。灯管换更过程中同样要
装箱保存（以上已有阐述，不再做一一解说）。连接电源时一定要牢靠。拆除灯管时注意轻拧，保护电源卡槽。安装完毕后需将灯座用双面胶固定在建筑物上，角度调整，避免有滚落的情况影响光照效果。电源的固定方位酌情处理，但在固定电源的时候一定要考虑它的绝缘安全问题。 节能灯管的安装： 主要体现在车库与地下室，其中包含T5、T8灯管。登高工具：脚手架、人字梯。准备材料：光源、工具、纸箱。根据灯具的安装高度，将脚手架架设到位。T5光源需要安装外接电源。关闭电源，拆除灯罩。把原有灯管拆除根据实际情况增加电源。电源的安放位置一定保证不会影响到后续的灯罩安装。线路排列整齐，尽量避免过于靠近热光源。连接电源时一定要牢靠。拆除灯管时注意轻拧，保护电源卡槽。确认新接光源规格，安装牢固，避免有脱落的情况发生。固定电源的时候一定要考虑它的绝缘安全问题。 T8灯管则不需加电源，操作方法与上相同。 花灯安装： 关闭电源后，将原有灯泡拆除。取下灯泡稍待散热后装箱保存。检查灯座，挑选匹配光源回装。安装时把握力度，避免损伤。开灯检测正常后复位，注意保护建筑物表面，擦拭干净，结束。 灯带的安装： 根据灯具的外型尺寸确定其灯带的点数，再根据灯具的具体位置选用登高设备。拆除遮光板，原有灯带全部拆除，大型光带必须先确定

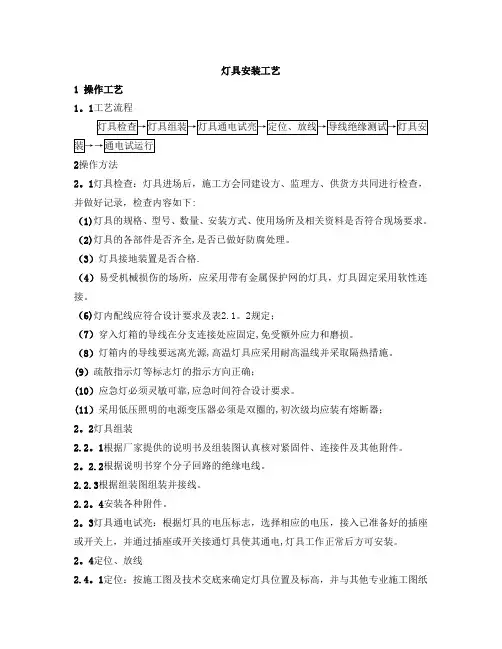

灯具安装工艺 1操作工艺 1.1工艺流程 2操作方法 2.1灯具检查：灯具进场后，施工方会同建设方、监理方、供货方共同进行检查，并做好记录，检查内容如下： （1）灯具的规格、型号、数量、安装方式、使用场所及相关资料是否符合现场要求。 （2）灯具的各部件是否齐全，是否已做好防腐处理。 （3）灯具接地装置是否合格。 （4）易受机械损伤的场所，应采用带有金属保护网的灯具，灯具固定采用软性连接。 （6） （7）穿入灯箱的导线在分支连接处应固定，免受额外应力和磨损。 （8）灯箱内的导线要远离光源，高温灯具应采用耐高温线并采取隔热措施。 （9）疏散指示灯等标志灯的指示方向正确； （10）应急灯必须灵敏可靠，应急时间符合设计要求。 （11）采用低压照明的电源变压器必须是双圈的，初次级均应装有熔断器； 2.2灯具组装 2.2.1根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件。 2.2.2根据说明书穿个分子回路的绝缘电线。 2.2.3根据组装图组装并接线。 2.2.4安装各种附件。 2.3灯具通电试亮：根据灯具的电压标志，选择相应的电压，接入已准备好的插座或开关上，并通过插座或开关接通灯具使其通电，灯具工作正常后方可安装。 2.4定位、放线 2.4.1定位：按施工图及技术交底来确定灯具位置及标高，并与其他专业施工图纸核对是否矛盾。放线：根据单独灯具及成排灯具的位置，采用十字交叉法放线，画线。 2.5导线绝缘测试：灯具安装前，必须进行导线绝缘电阻测试。测试方法可参见本册《管内绝缘导线敷设及连接工艺标准》（Ⅵ409）中相关内容。 2.6灯具安装 2.6.1普通灯具安装
