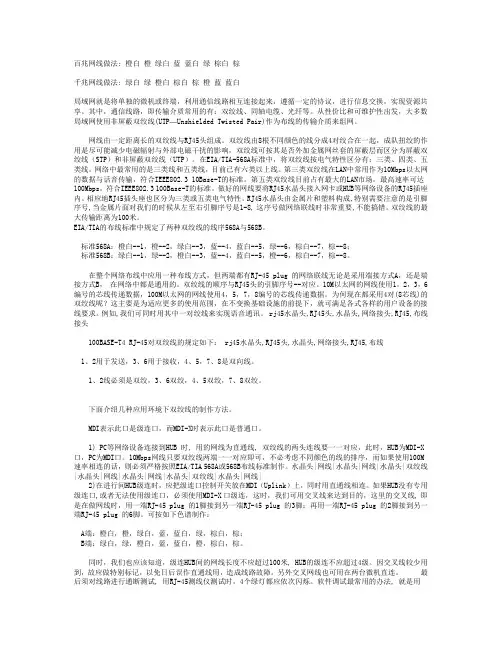

百兆、千兆网线的标准做法及相关资料(高清图示)
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；
标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
100BASE-T4 RJ-45对双绞线的规定如下： rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B 布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|
2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交
叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。
千兆网线制作方法
千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
千兆网线的标准做法
1000BaseTx下网线基本做法是橙白,橙,绿白,兰,兰白,绿,棕白,棕,与平常的一样,而如果需要跳线,则线序为绿白,绿,橙白,棕白,棕,橙,兰,兰白,既1和3,2和6,4和7,5和8互换. 另外需要注意的是:在100BaseTx条件下,只使用到1,2,3,6四根线, 另四根未使用,而1000BaseTx条件下则所有8根线都用到了.且网线的近端串绕等技术参数也应符合理论上的指标.

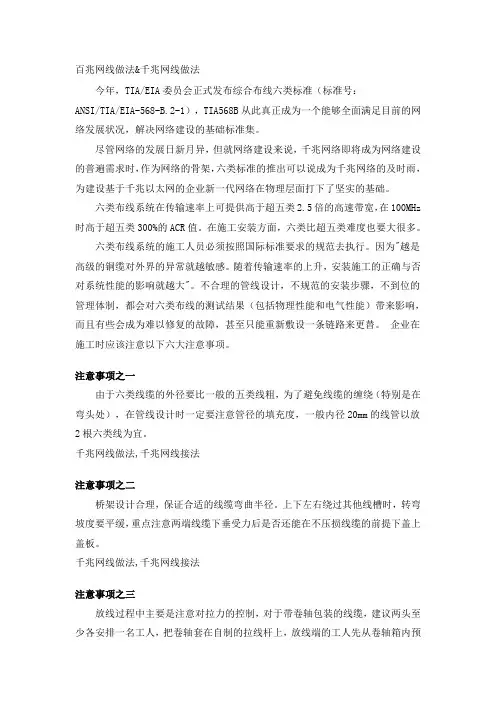

2003年6月17日，TIA/EIA委员会正式发布综合布线六类标准（标准号：ANSI/TIA/EIA-568-B.2-1），TIA568B从此真正成为一个能够全面满足目前的网络发展状况，解决网络建设的基础标准集。尽管网络的发展日新月异，但就网络建设来说，千兆网络即将成为网络建设的普遍需求时，作为网络的骨架，六类标准的推出可以说成为千兆网络的及时雨，为建设基于千兆以太网的企业新一代网络在物理层面打下了坚实的基础。
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。因为"越是高级的铜缆对外界的异常就越敏感。随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
从推出六类布线系统至今，强者网络积累了大量的现场施工经验，强者网络公司指出，企业在施工时应该注意以下六大注意事项。
注意事项之一
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
注意事项之二
桥架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
注意事项之三
放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。
注意事项之四
拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。
注意事项之五
在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
注意事项之六
在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。
百兆网线做法详图
百兆交叉线
百兆直通线
交叉线千兆
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
直通线千兆
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
网线模块制作几种网线的水晶头接法图解
我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。哈哈
网线模块制作开始：
先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：
下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后
面打线。露出了四组双绞线：
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：
在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多
余的先头剪掉。
将其他的线都按照一样的方式打好
所有的线都打好后就可以将模块装到86盒面板上了
1）一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.
例如，当线的一端从左到右的芯线顺序依次为：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，
另一端从左到右的芯线顺序则应当依次为：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！
（3）100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的，
具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，
从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5
脚和第6脚包括2对芯线，但是顺序已错乱。
这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

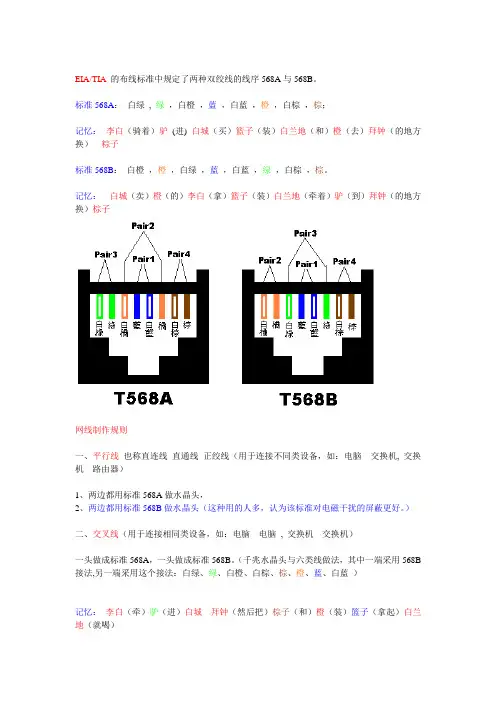

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。在此，我们先为大家介绍一些这些工具和材料。在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。漂泊驿站,FLASH,流浪 ` C n$v N+r
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。 p t0[.J W J o
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。
RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。RJ-45接口是连接非屏蔽双绞线的连接器，为模块式插孔结构。如上图所示，RJ-45接口前端有8个凹槽，简称8P（Position），凹槽内的金属接点共有8个，简称8C（Contact），因而也有8P8C的别称。
从侧面观察RJ-45接口，可以看到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有“二叉式RJ-45”以及“三叉式RJ-45”接口之分。二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀。金属片的前端有一小部分穿出RJ-45的塑料外壳，形成与RJ-45插槽接触的金属脚。在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络。一般地，叉数目越多，接触的面积也越大，导通的效果也越明显，因此三叉式的接口比二叉式接口更适合高速网络。
水晶头也有几种档次之分，有带屏蔽的也有不带屏蔽的等等，一般地说质量比较好的价钱也就是5角左右，当然买一个两个的话价钱肯定不能便宜下来。在选购时应该尽量避免贪图便宜，否则水晶头的质量得不到保证。主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。
双绞线制作全过程图解：：爱漂泊，爱我们共同的家。9y(T Z v8p d)P u
第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
把一部分的保护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质
量。
剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐。
说到这里，笔者要说明一下的接线标准，其中双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
T568A标准描述的线序从左到右依次为：
T568B标准描述的线序从左到右依次为：
而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
补充一点，同种设备相连用交叉线，不同设备相连用直通线！！
第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。
把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。
第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。
第五步：我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。
《网线六类全千兆做法》 100M的国标568A线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕， 568B为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。 10M线序没什么意义，只要两端水晶头线序相同就可以满足。 其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。分别用来发送和接收数据。所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。）就可以满足百兆的要求。国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。 如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。即让一端的接收组线成为另端的发送组线。 现详说明一下百兆网线做法&千兆网线做法 百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕 千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1 -8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
千兆网线的做法,千兆水晶头的做法 百兆网线的做法 一般有两个标准：568A和568B 将水晶头弹片那一面朝下，插入端朝外。 568A：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。 568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 两头都是B则是普通线，一头A,一头B，就是交叉线！交叉就是1和3，2和6互换，普通线就是一对一的，这边的排列颜色和另一边的一样，现在基本都是用865B的排线方法。 如果是两台电脑直接互联的话，一头是A，一头是B，如果你使用路由或交换机的话，2端都用B（就是2头用一样的做法） 千兆网线的做法 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
2.AVAYA(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用502固定死,外套也要用502固定死. 全过程要小心,仔细, 开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6) 3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6) 4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps 5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E). 6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!! 超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。 此主题相关图片如下： 走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注. 注意管径和线槽的填充度 6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 白橙橙白绿蓝白蓝绿白棕棕 1 2 3 4 5 6 7 8 白绿绿白橙白棕棕橙蓝白蓝 这样速度至少达到 300M 现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。但是，它们作为高端的设备，也有“高端”的价格。就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。
千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
2.AVAYA(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用502固定死,外套也要用502固定死. 全过程要小心,仔细, 开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机.六类线(CAT6) 3.千兆主干交换机，接新服务器，用什么线？.六类线(CAT6) 4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps 5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E). 6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) ,保证线和头都要正品!!! 超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。 此主题相关图片如下：
走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注. 注意管径和线槽的填充度 6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 白橙橙白绿蓝白蓝绿白棕棕 12345678 白绿绿白橙白棕棕橙蓝白蓝 这样速度至少达到 300M 千兆水晶头的做法 现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。但是，它们作为高端的设备，也有“高端”的价格。就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。 这就是今天要牺牲的同志。粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。
千兆水晶头制做方法 网线原理： 首先说一下差分方式传输。所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。两条线交在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。一般常用的就是双绞线，双绞线的最大传输距离为100米，如果要加大传输距离，在两段双绞线之间可安装中继器（集线器），最多可安装４个中继器（集线器）。如安装４个中继器（集线器）连接５个网段，则最大传输距离可达５００ｍ局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted Pair)作为布线的传输介质来组网
一、制作工具与材料： 在制作的过程中，我们必须要用到一些制作的辅助工具和材料。在此，我们先为大家介绍一些这些工具和材料。在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。 压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
★网线百兆接法 百兆接法网络传输线的接法，第一脚—黄白、第二脚—黄色、第三脚—绿白、第四脚—蓝色、第五脚—蓝白、第六脚—绿色、第七脚—褐白、第八脚—褐色，双绞线的两头连线一一对应。 很多没有做过网线的朋友，可能听说过什么586A,586B网线的作法，实际上标准接法T568A/T568B二者并没有本质的区别，只是颜色上的区别，无论是用HUB 还是交换机以下方法均可用,具体的做法为： T568B顺序为：1白橙，2橙，3白绿，4蓝，5白蓝，6绿，7白棕，8棕。 T568A顺序为：1白绿，2绿，3白橙，4蓝，5白蓝，6橙，7白棕，8棕。 当然也要注意：不要在电缆一端用T568A，另一端用T568B,同时只能使用一种规范,否则的话就变成了跨接模式,在工程中使用比较多的是T568B压线方法． 二台电脑直接相连的网线作法： 第一个头：橙，橙白，绿，蓝白，蓝，绿白，棕，棕白． 另一个头：绿，绿白，橙，蓝白，蓝，橙白，棕，棕白。 ★千兆网线的接法 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。 例如： 一端为：白橙、橙，白绿、蓝，白兰、绿，白棕、棕； 另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白兰； 1: 普通超5类线,线的质量一般,两端均采用586B接法,白橙,橙,白绿,兰,白兰,绿,白棕,棕 线长约5米,能观察到最高19M/s的传输速度 2: 正品六类线,线中间十字塑料隔离架,两端均采用586B接法,颜色参见上面 线长约5米,能观察到最高23M/s的传输速度 3: 跟上面完全一样的六类线,其中一端采用586B接法,颜色见上面,另一端采用下面接法 白绿,绿,白橙,白棕,棕,橙,兰,白兰,也就是网上很介绍应该这样的正确做法

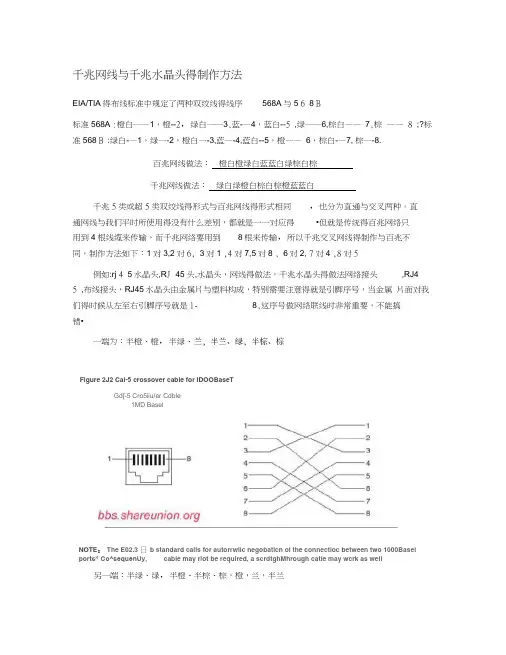

千兆网线的制作方法与千兆水晶头的制作方法 (图解) 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如：RJ45水晶头,RJ45头,水晶头,网线的做法，千兆水晶头的做法网络接头,RJ45,布线接头 一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕； 另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如： 一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕； 另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白
2.A V AY A(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用502固定死,外套也要用502固定死. 全过程要小心,仔细, 开绞距离越短越好, 1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6) 3.千兆主干交换机，接新服务器，用什么线？ .六类线(CA T6) 4.千兆主干交换机，接老服务器，用什么线？超五类(CA T5E).,跑100Mbps 5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CA T6),起码要用超五类(CA T5E). 6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!! 超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。 此主题相关图片如下：
百兆、千兆网线的标准做法及相关资料(高清图示) 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头 100BASE-T4 RJ-45对双绞线的规定如下： rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B 布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线| 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交
网线信号定义以及接法 线序： 1 2 3 4 5 6 7 8 国标568A的线序分别是：白绿，绿，白橙，蓝，白兰，橙，白棕，棕 国标568B的线序分别是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕 网线一共是8根，100M网络实际使用的只有1.2.3。6，传输数据的时候，1、2用来发信号，3、6用来接收信号 我们一般用的到是直通线，做法568B的做法， 交叉线的做法就是一头是A标准，另一边是B标准， 百兆网线接线法 一般布线标准中规定了两种双绞线的线序568A与568B。 网线一共是8根，100M网络实际使用的只有1.2.3.6，传输数据的时候，1、2用来发信号，3、6用来接收信号 我们一般用的到是直通线，做法568B的做法， 交叉线的做法就是一头是A标准，另一边是B标准， （白色在左，按橙、蓝、绿、棕排序，白蓝和白绿交换就OK ） 标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8
千兆网线接线法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如： 一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕 另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白 标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8 注：附网络的其它接法 1.100m.1000m 标准网线的做法都要一样. 两端都是:半橙、橙，半绿、兰，半兰、绿，半棕、棕（568B接法） 2.100m交差网线(只用4根线，1- 3. 2-6 交差) 一端为: 橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8； 另一端: 绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕—8
六类双绞线的制作方法 由于近年来1000m网络的应用普及。对于网管来说，1000m网线的制作和施工走上日常工作。下面是100m和1000m网线的常见制作方法、千兆网线的施工注意事项。 5类线(100m)的制作： a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8） b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8） 常见普通线为：b－b 常见对拷线：a－b（1-3、2-6交叉） 6类线的制作（千兆线）： a：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8） b: 绿白（3）、绿（6）、橙白（1）、棕白（7）、棕（8）、橙（2）、蓝（4）、蓝白（5）、 常见普通线为：b－b 常见对拷线：a－b（1-3、2-6、4-7、5-8交叉）－（与100m的不同） 2003年6月17日，TIA/EIA委员会正式发布综合布线六类标准（标准号：ANSI/TIA/E IA-568-B.2-1），TIA568B从此真正成为一个能够全面满足目前的网络发展状况，解决网络建设的基础标准集。尽管网络的发展日新月异，但就网络建设来说，千兆网络即将成为网络建设的普遍需求时，作为网络的骨架，六类标准的推出可以说成为千兆网络的及时雨，为建设基于千兆以太网的企业新一代网络在物理层面打下了坚实的基础。 六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。在施工安装方面，六类比超五类难度也要大很多。六类布线系统的施工人员必须按照国际标准要求的规范去执行。因为"越是高级的铜缆对外界的异常就越敏感。随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
百兆/千兆网线信号定义以及接法 线序： 1 2 3 4 5 6 7 8 国标568A的线序分别是：白绿，绿，白橙，蓝，白兰，橙，白棕，棕 国标568B的线序分别是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕 网线一共是8根，100M网络实际使用的只有1.2.3。6，传输数据的时候，1、2用来发信号，3、6用来接收信号 我们一般用的到是直通线，做法568B的做法， 交叉线的做法就是一头是A标准，另一边是B标准， 现在的电脑和路由器都可以自动识别交叉和直通网线，所以可以通用 百兆网线接线法 一般布线标准中规定了两种双绞线的线序568A与568B。 网线一共是8根，100M网络实际使用的只有1.2.3.6，传输数据的时候，1、2用来发信号，3、6用来接收信号 我们一般用的到是直通线，做法568B的做法， 交叉线的做法就是一头是A标准，另一边是B标准， （白色在左，按橙、蓝、绿、棕排序，白蓝和白绿交换就OK ） 标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8
千兆网线接线法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如： 一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕（568B） 另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白（不是568A） 标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8 568A的线序分别是：白绿，绿，白橙，蓝，白兰，橙，白棕，棕 千兆网线的直通接法和百兆相同，直连就可以了。但是千兆网线的交叉接法与百兆的不同，差别体现在4,5,7,8四个引脚的接法上。
本标准穴位命名依据1991年世界卫生组织(WHO)颁布的《针灸穴名国际标准》(90/8579-Atar- 8000 A proposed standard international acupuncture nomenclature) 。 本标准代替GB 12346一1990《经穴部位》。 本标准与GB12346一1990相比主要差异如下: ——标准名称修订为《腧穴名称与定位》; ——将三焦经、督脉、任脉三条经脉的经穴代码分别改为“TE”、“GV”、“CV”,与国际标准针灸穴名命名法相一致; ——改名：清冷渊改为清泠渊（qinglingyuan TE11），譩譆改为（yixiBL45） ——将“骨度”折量寸表作了如下调整:删去“眉间→大椎18寸”、“第7颈椎棘突下(大椎) →后发际正中3寸”、“腋窝顶点→第11肋游离端(章门)l2寸”、“肩峰缘→后正中线8寸”四项,增加“两肩胛骨喙突内侧缘之间12寸”、“内踝尖→足底3寸”、“髌尖(膝中)→内踝尖15寸”、“髌尖→髌底2寸”四项,将原“耻骨联合上缘→股骨内上髁上缘”改作“耻骨联合上缘→髌底”; ——腧穴定位的标准体位及方位术语改用现代解剖学标准体位和方位术语; ——新增了22个确定腧穴定位的“基准穴点”; ——将腧穴定位的文本中属于取穴法的内容析出,同时定位文本中需要说明的部分,都归于新设的“注”下;. ——统一了腧穴定位描述的体例,更正了陷谷、风市、中渎3穴的定位错误以及部分腧穴的表述不规范、不一致、不准确等问题; ——删去了经外奇穴中的“膝眼”条; ——印堂穴由经外奇穴归至督脉。 ——将原“经穴定位依据”、“经穴定位方法”中的部分内容调整后,作为“附录A常用定穴解剖部位 及方位术语对应词”。 本标准附录A为资料性附录。 本标准由国家中医药管理局提出。 本标准起草单位:中国中医科学院针灸研究所。 本标准主要起草人:黄龙祥、赵京生、韩钟、王雪苔、李鼎。 本标准首次发布于1990年6月,本次为第一次修订。 腧穴名称与定位 范围 本标准规定了人体腧穴体表定位的方法和362个经穴、46个经外奇穴的名称和定位。 本标准适用于针灸教学、科研、医疗、出版及针灸学术交流。 术语和定义 下列术语和定义适用于本标准。 2．1 标准计量单位 2．]．1 骨度分寸 bone proportional cun，B-cun
EIA/TIA 的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：白绿, 绿，白橙，蓝，白蓝，橙，白棕，棕； 记忆：李白（骑着）驴(进) 白城（买）篮子（装）白兰地（和）橙（去）拜钟（的地方换）粽子 标准568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 记忆：白城（卖）橙（的）李白（拿）篮子（装）白兰地（牵着）驴（到）拜钟（的地方换）棕子 网线制作规则 一、平行线也称直连线直通线正绞线（用于连接不同类设备，如：电脑---交换机, 交换机---路由器） 1、两边都用标准568A做水晶头， 2、两边都用标准568B做水晶头（这种用的人多，认为该标准对电磁干扰的屏蔽更好。） 二、交叉线（用于连接相同类设备，如：电脑---电脑, 交换机---交换机） 一头做成标准568A，一头做成标准568B。（千兆水晶头与六类线做法，其中一端采用568B 接法,另一端采用这个接法：白绿、绿、白橙、白棕、棕、橙、蓝、白蓝） 记忆：李白（牵）驴（进）白城拜钟（然后把）棕子（和）橙（装）篮子（拿起）白兰地（就喝）
三、全反线。线序一般是一头为568B，另外一头的颜色全反过来，主要连接电脑和交换机，路由器的Console口。这种连接允许计算机用户登录路由器或者交换机来输入命令。（直接连接，非远程访问） 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如：RJ45水晶头,RJ45头,水晶头,网线的做法，千兆水晶头的做法网络接头,RJ45,布线接头 一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕； 另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白 如何正确选用平行线和交叉线。 当以下设备互联时，需使用平行线： 1.将交换机或HUB与路由器连接； 2.计算机（包括服务器和工作站）与交换机或HUB连接。 而这些设备互联时，则需使用交叉线： 1.交换机与交换机之间通过UPLINKS口连接； 2.HUB与交换机连接； 3.HUB与HUB之间连接； 4.两台PC直接相连； 5.路由器接口与其它路由器接口的连接； 6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。 注意： 1、同种类型设备之间使用交叉线连接，不同类型设备之间使用平行线连接； 2、路由器和PC属于DTE（数据终端设备）类型设备，交换机和HUB属于DCE（数据通信设备）类型设备； 3，有的交换机和HUB已经带有智能分辨功能，所以直通交叉都可以正常使用，否则信号无法传输。 4，级连网线长度不应超过100米， HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。最后须对线路进行通断测试，用RJ-45测线仪测试时，8个绿灯都应依次闪烁。软件调试最常用的办法，就是用Ping 命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这是网络应用软件能正常工作的基础。 下面就千兆网中双绞线应用过程中涉及到的几个常见的问题做个总结 1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6)
