10KV电缆分支箱技术规范书
性能简述
电缆分支箱为户外型。箱内配置进口真空断路器，在不影响主网运行条件下可断开分支回路和分支用户，实现区域停电检修。具备性能可靠、检修方便、占地面积小、耐腐蚀等特点。结构紧凑、美观，结线方式简单、方便灵活。
引用标准
遵循的标准：
GB 3906-1991 3～35KV交流金属封闭开关设备
GB 16926-1997 《交流高压负荷开关—熔断器组合电器》
GB 311.1-1997 《高压输变电设备的绝缘配合》
GB 311.2-311.6-83 高电压试验技术
GB 156-93 标准电压
GB 763-1990 交流高压电器在长期工作时的发热
GB 2706-1989 交流高压电器动稳定试验方法
GB3804-1990 3～63KV交流高压负荷开关
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求
GB/T11033-1989 26/35KV及以下电力电缆附件基本要求
GB 4109-88 高压套管技术条件
GB/T5589.2 电缆附件试验方法
GB4208-93 外壳防护等级（IP代码）
GB3309-1989 高压开关设备常温下的机械试验
GB1985-1989 交流高压隔离开关和接地开关
DL/T593-1996 高压开关设备的共用订货技术导则
DL/T404-1997 户内交流高压开关柜订货技术条件
DL/T791-2001 户内交流充气式开关柜选用导则
SD/T318-1989 分支型闭锁装置技术条件
DL/T402-1999 交流高压熔断器订货技术条件
DL/T486-2000 交流高压隔离开关和接地开关订货技术条件
DL/T593-1993 户内交流分支型和元部件泄露及污秽试验技术条件
JB/DQ2080 高压开关设备防雨试验方法
JB/Z102-71 高压电器使用于高海拔地区的技术要求
SD 318-1989 高压开关柜闭锁装置技术条件
国际IEC标准 IEC 60 694
国际IEC标准 IEC 60 298
国际IEC标准 IEC 60 129
国际IEC标准 IEC 60 265-1
国际IEC标准 IEC 60 420
国际IEC标准 IEC 60 529
国际IEC标准 IEC 60 243-5
技术性能
3.1 定义
10kV电缆分支箱是指在配电网络中具备分配负荷功能，可以实现配电线路负荷分配的户外箱式配电设备。
3.2 环境条件
3.2.1周围空气温度
最高温度： +40 0C
最低温度： -40 0C
最大日温差： 25 0C
日照强度： 0.1 W/cm2（风速0.5m/s）
3.2.2海拔高度h≤2000 m
3.2.3 最大风速 35 m/s(不超过700Pa)
3.2.4 环境相对湿度
日平均值：≤95%
月平均值：≤90%
3.2.5 地震烈度： 8 度
水平加速度： 0.3 g
垂直加速度： 0.15 g
3.2.6 污秽等级：Ⅲ级
3.2.7 覆冰厚度：10 mm
3.2.8 安装位置：户外
3.2.9使用环境场所：街道边、绿化带，要求倾斜度不大于3°。
3.3 系统运行条件
3.3.1额定工作电压：10kV
3.3.2最高工作电压：12kV
3.3.3额定频率：50Hz
3.4 主要技术参数
本次项目的电缆分支箱，其技术参数除满足系统条件外，还满足以下性能:
3.4.1电缆分支箱主要技术参数
序号项目单位参数
1 额定电流 A 630
2 绝缘水平工频（50HZ/1min） kV 42/48
冲击(1.2/50μs) kV 75/85
3 分支型内绝缘件的
爬电比距纯瓷绝缘 cm/kV ≮2.5
环氧树脂绝缘 cm/kV ≮2.0
4 额定短时耐受电流 kA 20/3s
5 额定短路关合电流（峰值） kA 50
6 电缆截面 mm2 35-300
3.4.2 断路器主要技术参数表
序号名称单位技术要求
1 额定电流 A 630
2 额定短路开断电流 kA 20
3 额定短路关合电流 kA 50
4 额定峰值耐受电流 kA 50
5 额定短时耐受电流（有效值） kA/s 20/3
6 机械寿命次 50000（隔离刀、接地刀不小于2000次）
7 操作机构 - 电动
3.4.3电流互感器主要参数表
序号间隔额定电流比准确级别额定容量用途
1 断路器 600/5A 0.5/10P 30VA/30VA 测量/保护
3.4.4电压互感器主要参数表
额定电压额定容量
一次线圈二次线圈 220V/3.0级 100V/0.5级
10KV 220V/100V 500VA 80VA
3.4.5 氧化锌避雷器
额定电压持续运行电压标称放电电流直流参考电压雷电全波冲击残压 2ms方波冲击电流
17KV 13.6KV 5KA 25KV 50KV 大于100A
3.5 其它技术性能
3.5.1外壳
1）电缆分支箱外壳材料采用覆铝锌板，其厚度≥2mm，表面覆盖层为静电喷涂而成，涂层漆膜厚度不少于150μm并均匀一致，至少15年不退色，外观颜色为环保绿色。
2）外壳的防护等级不低于IP33。外壳有足够的机械强度，在起吊、运输和安装时不会变形或损伤。外壳具有防火、防尘、防潮、耐腐蚀、防盐雾、抗污染等特点，适合各种恶劣的环境。
3.5.2箱体
1）电缆分支箱箱体的结构满足户外全天候运行条件，保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
2）箱体底部有电缆进出口，每回线路各相均有固定的电缆支架，有防小动物及其他固体异物进入措施。
3）电缆分支箱全部带防雨檐。
4）电缆分支箱门锁具有防雨、防堵、防锈功能，门上设挂锁孔，并装有把手和暗闩，门子铰链采用内铰链；箱体的门具有限位和防回夹功能，开启角度大于900；门的设计尺寸与所装用的设备尺寸相配合；柜门有密封措施；开启式门有专门的铜辫线和箱体接地部分连接；5）箱体外有明显的铭牌标识、运行标志和安全标志。厂家名称只出现在产品铭牌中。标识不受气候影响和具有防腐蚀的功能。
6）箱体在有可靠密封性能的前提下，设足够的自然通风口和隔热措施，以保证在一般周围空气温度下运行时，所有电器设备的温度不超过其最大允许温度，通风口有防小动物和大于2.5mm固体异物进入和防渗、漏雨水措施。
7）箱体内的隔板用金属材料，其色彩与内部电气设备颜色协调，金属构件亦进行防锈处理和喷涂防护层。
8）箱门内侧贴有主回路的线路图，同时注明操作程序和注意事项。
3.5.3开关柜间隔
1）电缆分支箱内配置德国特瑞德原装进口永磁操作真空断路器。开关柜兼顾节能和环保的要求。
2）开关柜的整体结构即其断路器、隔离开关、母线及接地开关等10KV带电部分，被充SF6气体的不锈钢箱体全封闭，不超过3个间隔共一个SF6气室。开关柜内无裸露点，保证作到全密封、全绝缘结构。开关柜的一次设备具有防水、无漏电特点以保证安全运行。
3）开关柜满足“三工位、五防闭锁”功能。电缆分支箱内每一间隔都配置五防机械锁。间
隔的门便于安全开启。每个开关单元的母线联接方式，便于在现场安装和维护，安装好后，整体外观整齐，美观。母线联接件简单，易操作，经济。
4）电缆分支箱内间隔装设温湿度控制器及加热装置，以保证间隔内潮气和凝露不影响设备安全运行的寿命。
5）开关柜主回路的防护等级不低于IP65。
6）开关柜间隔严格按照电缆分支箱设备表的主接线顺序进行排列。
7）开关：开关柜所配开关具有先进、可靠的灭弧原理和灭弧方式以及具有优良的电弧熄灭保护装置，以确保人身和设备的安全。真空断路器配电动操作机构，操作机构均满足配网自动化要求；断路器带防涌流装置，线路侧装刀闸。
8）操作面板设计带有操作指导指示，控制操作直观方便，控制开关有就地电动和远方控制两种操作方式；刀闸设计观察窗。
9）电流互感器（以下统称CT）：真空断路器间隔配保护、测量CT。CT采用环氧浇注型、单相开口穿芯式，CT可固定在开关柜电缆室底部，能够方便的穿设电缆。凡配CT的间隔都配三只电流表，显示间隔内三相一次侧电流。每只CT的变比为：600/5。
10）电压互感器（以下统称PT）：在进线开关母线侧安装一只三相PT，用作电压测量和FTU 电源。为全绝缘、全密封的结构，易于更换和维修。PT一次保险便于更换，并加装电压表显示一次侧电压。PT的配置参数符合设备表。并提供2套一次熔管作为备品。
11）避雷器：每台电缆分支箱进线侧配置一组电缆型氧化锌避雷器。
12）带电显示器：电缆分支箱内进出线间隔全部配置带电显示器，带电显示器显示屏置于电缆分支箱每个间隔的前面板上，便于运行人员观察。
13）短路、接地故障指示器：进出线间隔均配置一套电缆专用型短路、接地故障指示器，每个出线间隔按两路电缆配置，且注明相对应的出线电缆。故障指示器的故障显示屏置于电缆分支箱每个间隔的前面板上，便于运行人员观察，同时预留短路、接地信号上传至自动化终端的接点。
14）铭牌：电缆分支箱内可视设备的铭牌安装在易于观察的位置，铭牌标识清晰、整齐。间隔的门面上标出主回路图。开关柜内部安装的高压电器组件，如：断路器、互感器、避雷器等，均提供完整的资料和说明。
15）电缆室：电缆分支箱各间隔电缆室门观察窗（电缆室）便于检查，测温。观察窗采用6mm以上厚度的高强度钢丝玻璃板。电缆室安装电缆时，套管高度离地面大于600mm，便于现场安装电缆头。
16）SF6气体密度补偿压力表：在每个SF6气室配有SF6气体密度补偿压力表，监控气箱的压力变化，并能够输出报警节点信号，保证在失压状态时发出报警信号，并通过声音报警，或者通过通道传输到控制中心报警。
3.5.4 电缆终端头
电缆外终端全部为全密封预制式硅橡胶可触摸式，对人身安全，插头连接方式紧密，没有缝
隙，达到全封闭结构，不可带电插拔，但可拆卸。每套电缆头都配置电缆头接地线，电缆的接线鼻子均为全铜镀锡的线鼻子。

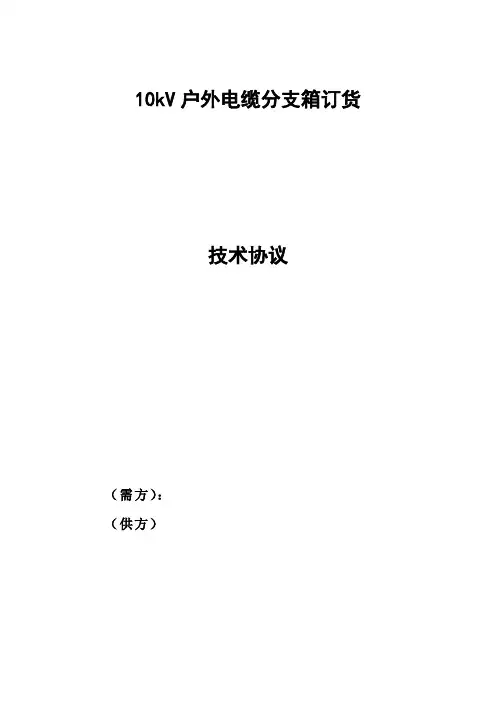

10kV户外电缆分支箱订货 技术协议 （需方）： （供方）
