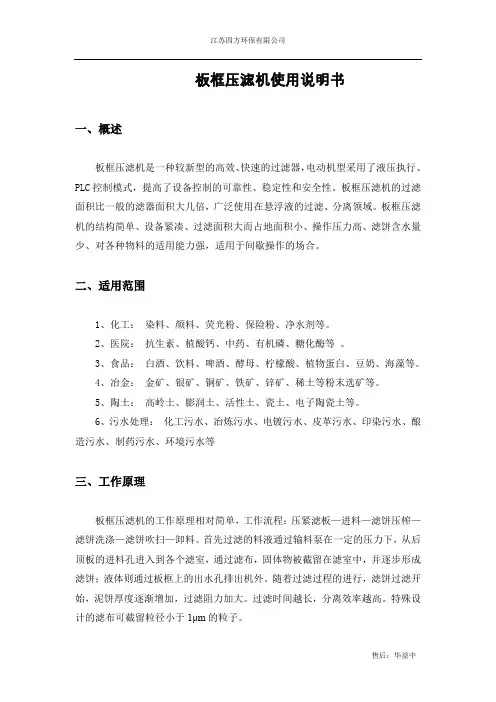

板框压滤机使用说明书

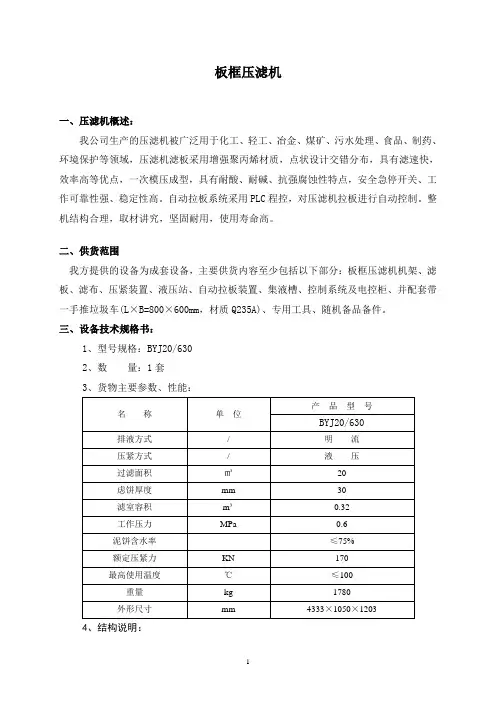

一、概述
板框压滤机是一种较新型的高效、快速的过滤器，电动机型采用了液压执行、PLC控制模式，提高了设备控制的可靠性、稳定性和安全性。板框压滤机的过滤面积比一般的滤器面积大几倍，广泛使用在悬浮液的过滤、分离领域。板框压滤机的结构简单、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强，适用于间歇操作的场合。
二、适用范围
1、化工：染料、颜料、荧光粉、保险粉、净水剂等。
2、医院：抗生素、植酸钙、中药、有机磷、糖化酶等。
3、食品：白酒、饮料、啤酒、酵母、柠檬酸、植物蛋白、豆奶、海藻等。
4、冶金：金矿、银矿、铜矿、铁矿、锌矿、稀土等粉末选矿等。
5、陶土：高岭土、膨润土、活性土、瓷土、电子陶瓷土等。
6、污水处理：化工污水、冶炼污水、电镀污水、皮革污水、印染污水、酿造污水、制药污水、环境污水等
三、工作原理
板框压滤机的工作原理相对简单，工作流程：压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。首先过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。
板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔
直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。
当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。
四、设备材质及构造
板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。机架多采用高强度钢结构件，安全可靠，功率稳定，经久耐用。滤板、滤框采用增强聚丙烯一次膜压成形，相对尺寸和化学性质稳定，强度高，重量轻，耐酸耐碱，无毒无味，所有过流面均为耐腐介质。
板框压滤机采用液压压紧，液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。
板框压滤机的滤室结构由成组排列的滤板和滤框组成。板框压滤机的滤板在表面设计有凹槽，用以安装、支撑滤布，并引导过滤液的流向，而滤框和滤板在组装后构成液体流通通道，用以通入悬浮液、洗涤水和引出滤液。
板框压滤机的滤板和滤框都由压紧装置压紧，同时在滤板和滤框的部位设有把手，用于支撑整个滤室结构。板框压滤机的滤板和滤框之间所安装的滤布，除了承担过滤的工作之外，还能起到密封垫片的作用。
五、设备的安装及调试
1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。
2、压滤机周围应留有足够空间，以便于操作和维护保养。
3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤
机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。）
4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。
5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。
6、接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。

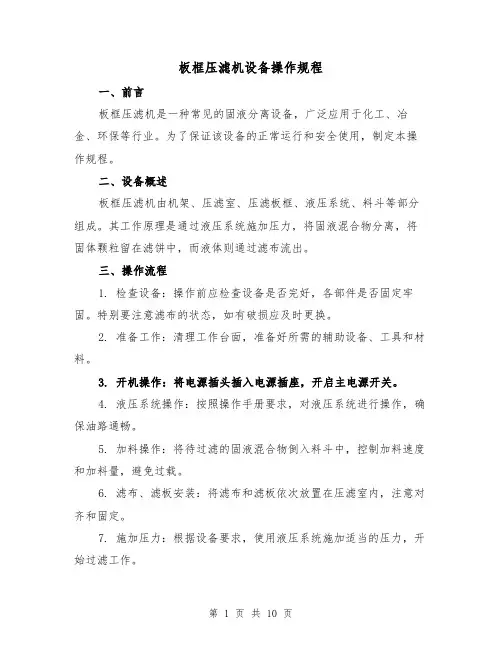

六、板框压滤机的操作规程
压滤机的操作简单可靠，大多采用按钮控制，亦可采用非接触式的触摸屏控制，特殊工况可配备各种类型安全装置保证操作人员安全。
6.1、压滤机操作方法
（一）滤前检查
1．操作前应检查进出管路，连接是否有渗漏或堵塞，管路与压滤机板框、滤布是否保持清洁,进液泵及各阀门是否正常。
2．检查机架各连接零件及螺栓、螺母有无松动，应随时予以调整紧固，相对运动的零件必须经常保持良好的润滑，检查减速机和螺母油杯油位是否到位，电机正反转是否正常。
（二）准备过滤
1.接通外接电源，按动操作箱按钮，使电机反转，将中顶板退到适当位置，再按停止按钮。
2．将清洁的滤布挂在滤板两面，并将料孔对准，滤布必须大于滤板密封面，布孔不得大于管孔，并抚平不准有折叠以免漏夜，板框必须对整齐，漂洗式过滤滤板次序不可放错。
3．按动操作箱上的正转按钮，使中顶板将滤板压紧，当达到一定的电流后按停止按钮。
（三）过滤
1．打开滤液出口阀门，启动进料泵并渐渐开启进料阀门调节回料阀门，视过滤速度压力逐渐加大，一般不得大于0.6MPa，刚开始时，滤液往往浑浊，然后转清。如滤板间有较大渗漏，可适当加大中顶板顶紧力，但因滤布有毛细现象，仍有少量滤液渗出，属正常现象可由托盆接贮。
2．监视滤出液，发现浑浊时，明流式可关闭该阀，继续过滤，如暗流应停机更换破损滤布，当料液滤完或框中滤渣已满不能再继续过滤，即为一次过滤结束。
3．启动进料阀开启PAM计量泵。PAM配置为1‰的溶液。
4．严禁螺杆泵在无水情况下空转磨坏橡胶套。
（四）过滤结束
1．输料泵停止工作，关闭进料阀门。
2．出渣时按电机反转按钮，使中顶板收回。
4．卸滤渣并将滤布、滤板、滤框冲洗干净，叠放整齐，以防板框变形，也可依次放在压滤机里用压紧板顶紧以防变形，冲洗场地及擦洗机架，保持机架及场地整洁，切断外接电源，整个过滤工作结束。
6.2压滤机操作规程
1、所有规格压滤机上面所放滤板数量均不能少于铭牌规定的数量，压紧压力、进料压力、压榨压力与进料温度均不能超过说明书规定范围。滤布损坏应及时更换液压油。一般环境下半年更换一次液压油，灰尘大的环境下1-3个月更换一次及清洗一次油缸、油箱等所有液压元件。
2、机械式压滤机传动部位丝杆、丝母、轴承、轴室及液压型机械型滑轮轴等每班应加注2-3次液态润滑油，严禁在丝杆上抹干式钙基脂润滑油，严禁在压紧状态下再次启动压紧动作，严禁随意调整电流继电器参数。
3、液压式压滤机在工作时油缸后禁止人员停留或经过，压紧或退回时必须有人看守作业，各液压件不得随意调整，以防压力失控造成设备损坏或危及人身安全。
4、滤板密封面必须清洁无褶皱，滤板应与主梁拉垂直且整齐，不得一边偏前一边偏后，否则不得启动压紧动作。拉板卸渣过程中严禁将头和肢体伸入滤板间。油缸内空气必须排净。
5、所有滤板进料口必须清除干净，以免堵塞使用损坏滤板。滤布应及时清洗。
6、电控箱要保持干燥，各种电器禁止用水冲洗。压滤机必须有接地线，以防短路、漏电。
七、设备的维护和保养
为了更好的利用和管理板框压滤机，提高产品质量，延长设备寿命，日常维护和保养板框压滤机是一个必不可少的环节，因此需做好以下几点：
1、经常检查板框压滤机的各连接部件有无松动，应及时紧固调整。
2、要经常清洗、更换板框压滤机的滤布，工作完毕时应及时清理残渣，不能在板框上干结成块，以防止再次使用时漏料。经常清理水条和排水孔，保持畅通。
3、要经常更换板框压滤机的机油或液压油，对于转动部件要保持良好的润滑。
4、压滤机长期不用应上油封存，板框应平整地堆放在通风干燥的库房，堆放高度不超过2m，以防止弯曲变形。
立式压滤机 1、设备简介及特点： HVPF立式全自动压滤机是一种全自动、高效、节能的先进固液分离设备。设备利用泵的压力、物料的重力以及气压或水压的作用，在滤布两侧形成压差，从而实现高效固液分离。广泛应用于矿山、冶金、化工、环保、医药、食品等行业。 特点： 1) 滤板层叠式结构,采用油缸自导向装置,运行平稳； 2) 过滤，挤压，洗涤，干燥，卸料，滤布再生整个运行过程可连续自动完成； 3) 过滤压力可达1.6MPa,对各种粘细物料及要求滤饼含湿低的场合 效果尤为显著； 4) 动力机构采用全液压控制，设备运行可靠； 5) 采用PLC+触摸屏+自动阀门控制，具有操作灵活，简便等特点。降低了生产成本和劳动强度； 6) 结构紧凑，占地面积小，使用压力大，工作效率是传统压滤机的几倍甚至十几倍； 功能描述： 目前已广泛应用于矿山精矿及尾矿脱水，冶炼、化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污
水污泥废酸处理等。 工作原理： 1) 过滤阶段：当过滤板框关闭后，料浆经过料浆管被泵入滤腔。滤液透过滤布 进入滤液腔，再经滤液软管到达滤液总管后排出；同时，滤腔内形成滤饼。 过滤阶段 2) 挤压阶段：高压水通过高压水软管进入隔膜上腔，使隔膜向滤饼挤压，从而 将滤饼中的液体挤出。 挤压阶段 3) 洗涤阶段：洗涤液经过料浆管被泵送到过滤腔；再穿过滤饼和滤布后流入排 放管 洗涤阶段 4) 空气干燥：通过滤饼的气流携带水气，最大限度降低滤饼水份，同时排空滤 液腔。 空气干燥 5) 滤饼排放：当干燥过程完成后，组件打开，驱动机构带动滤布运行，滤饼随 布从两边卸出。 滤饼排放 设计选型指南： 由主机；液压站；水站；气水混合恒压反冲洗系统；控制系统等组成
板框压滤机使用说明与维护手册 一、板框压滤机型号说明 XMA-LY4-80-U板框压滤机4-80m2板框压滤机有明流与暗流两类，有手动千斤顶、液压、自动保压、自动拉板，机型根据客户自己需求所定。 二、板框压滤机结构与工作原理 1、板框压滤机结构 板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。 （1）根据压紧方式不同可分为手动、机动、液压三种方式： a.手动压紧：是以螺旋式机械千斤顶推动中顶板将滤板压紧。 b.机械压紧：压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。压紧时，电动机正转，带动减速器，使丝杆在螺母中转动，推动中顶板将板框压紧。当电机电流达到一定数值时（即最大压紧力），关闭电源，停止转动。退回时，电机反转即可。 c.液压压紧：液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。液压压紧时，推动手动阀，使液压站通过齿轮泵提供高压油，使活塞 杆与丝杆顶出，推动中顶板将板框压紧。当压力达到溢流阀设定的压力值（压力表显示）时，手动阀复位，并关闭电机电源，压紧动作完成。退回时，反方向推动手动阀，活塞杆、丝杆、中顶板开始收回。 （2）根据板框形式可分为板框式、厢式、囊式三种。 2、板框压滤机工作原理 待过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。 板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。 板框根据滤饼是否需要漂洗又可分为漂洗式和压干式两种。我们的压滤机采用双向同步洗涤，当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。 三、安装调试| 1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。 2、压滤机周围应留有足够空间，以便于操作和维护保养。 3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。 4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。 5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。
80m2以下板框压滤机操作规程 1.滤布应放置平整，密封面中不夹带杂物。 2.工作前检查进出液料管线及各阀门开关位置是否满足工艺要求，检查液压系统管线、接头是否完好无渗漏。 3.开启油泵电机，顶紧各板框后用锁紧螺母锁死活动压紧板，然后关闭油泵。 4.进料时进料阀门应逐渐开启，保证均匀的过滤速度。 5.随时检查出水阀滤液浊度，如滤液浑浊（刚开始泵料时滤液浑浊属正常现象）证明滤布破损或未放置好，应及时予以更换或重新放置。 6.过滤操作过程中不允许松板；滤饼温度高于50℃时不允许松板，防止滤板变形报废。 7.保证连接件的紧固性，滑动件的润滑良好，设备各部位的干净。 8.液力系统的传动液选用30#液压油，加注油前必须做到“五定三过滤”，更换液压油时必须放干原油，并适当进行置换后即可加入新油。 9.做好设备的运行、维修、保养及使用记录。 200㎡-1000㎡板框式压滤机操作规程 1.设备概述：机器由液压液压系统、控制电气控制系统及机械系统组成，滤板共计47块，滤饼厚度30mm，液压压力23Mpa，压紧板最大行程800mm。过滤物料的温度≤100℃ 2.操作前准备工作： A：查看滤板是否有变形或破损，如果有必须更换不合格滤板，严禁在缺板状况下工作。 B：保证每块滤布平整，剔除损的滤布。 C：检查悬浮液进口，洗涤水进口和滤液出口等管接头是否漏料等，并及时维修。D：检查各运动部件是否灵活自如。 E：查看液压油油位，润滑部位润滑情况，如果不符合要求应及时加注。 F：定期申请检查电气绝缘性能性能，发现问题及时处理。
G：压力表上限、下限调整是否在规定范围（上限≤23Mpa,下限≤19Mpa；差额﹤4Mpa） 3.操作顺序： A：开启电源开关； B：启动油泵电机，运转正常后按下“压紧”按钮，使压板将滤板压紧并稳定在 23Mpa. C：打开“自动保压”开关，使机器进入自动保压状态。D：开启进料阀门，启动物料泵，将待滤物料打入压滤机。 E：过滤完毕，开启洗液阀门，对滤饼进行冲洗。 F：将“自动保压”开关复位，开启“松开”按钮，使压紧板退后到足够位置时关闭总电源，逐块移动滤板卸料。 4.维护与保养 A：每次工作结束，必须彻底清洗滤布。 B：清理工作场地的杂物，保持通道畅通。 C：经常检查滤板的密封面，及时清理密封面中残留的杂物，对密封面严重受损的滤板应及时予以更换。 D：定期检查设备的绝缘性能。 E：每6个月对油箱、油缸、油泵和溢流阀等进行空载运行循环清洗一次。 F：每12个月对液压油更换一次，更换油时必须做到“三过滤”。
板框压滤机 一、机械式压滤机处理废水操作及注意事项 二、板框压滤机的使用 三、板框压滤机常见故障分析 机械式压滤机处理废水操作及注意事项 1、压紧滤板：接通电源，启动电机，将压滤机滤板压紧。注意压紧滤板前应检查滤板数量，应满足规定要求，滤板密封面之间不粘任何异物，滤布平帖于滤板无皱褶。 2、保压：机械压紧达到压滤机压力。 3、进料过滤：进入保压状态后，检查各管路阀门开闭状态，确认无误后启动进料泵，料液通过止推板上的进料孔进入各个滤室，在规定的压力下加压过滤，逐渐形成滤饼。在进料过程中注意观察滤液及进料压力变化。注意进料泵水位应正常，进料过程应连续，以免进料孔堵塞出现压差，导致滤板破裂。当滤液流出很慢滤饼压力达到5公斤以上时，关闭进料泵。 4、松开滤板卸滤饼：接通电源，启动电机，松开压紧板，卸除滤饼。 5、清洗整理滤布：定期对滤布进行清洗。清洗整理滤布时应仔细检查滤布是否有破损，进料孔、出液孔是否堵塞，每次进料都应认真检查进料口，以免造成压力差，导致滤板损坏。 注意：进料泵水位、油位变化；压滤机变速箱油位变化。
板框压滤机的使用 一、设备的安装及调试 1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。 2、压滤机周围应留有足够空间，以便于操作和维护保养。 3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。） 4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。 5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。 6、接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。 二、板框压滤机的操作规程 2.1、压滤机操作方法 （一）滤前检查 1．操作前应检查进出管路，连接是否有渗漏或堵塞，管路与压滤机板框、滤布是否保持清洁,进液泵及各阀门是否正常。 2．检查机架各连接零件及螺栓、螺母有无松动，应随时予以调整紧固，相对运动的零件必须经常保持良好的润滑，检查减速机和螺母油杯油位是否到位，电机正反转是否正常。 （二）准备过滤 1.接通外接电源，按动操作箱按钮，使电机反转，将中顶板退到适当位置，再按停止按钮。2．将清洁的滤布挂在滤板两面，并将料孔对准，滤布必须大于滤板密封面，布孔不得大于管孔，并抚平不准有折叠以免漏夜，板框必须对整齐，漂洗式过滤滤板次序不可放错。 3．按动操作箱上的正转按钮，使中顶板将滤板压紧，当达到一定的电流后按停止按钮。（三）过滤 1．打开滤液出口阀门，启动进料泵并渐渐开启进料阀门调节回料阀门，视过滤速度压力逐渐加大，一般不得大于0.6MPa，刚开始时，滤液往往浑浊，然后转清。如滤板间有较大渗漏，可适当加大中顶板顶紧力，但因滤布有毛细现象，仍有少量滤液渗出，属正常现象可由托盆接贮。
HPF法脱硫 HPF法脱硫属液相催化氧化法脱硫，HPF催化剂在脱硫和再生全过程中均由催化作用，是利用焦炉煤气中的氨做吸收剂，以HPF为催化剂的湿式氧化脱硫，煤气中的H2S等酸性组分由气相进入液相与氨反应，转化为硫氢化铵等酸性铵盐，再在空气中氧的氧化下转化为元素硫。HPF法脱硫选择使用HPF（醌钴铁类）复合型催化剂，可使焦炉煤气的脱硫效率达到99%左右。 二、HPF法脱硫工艺流程 1.HPF法脱硫工艺流程如图5-5所示，从鼓风冷凝工段来的煤气，温度约55℃，首先进入直冷式预冷塔6与塔顶喷洒的循环冷却水逆向接触，被冷至30～35℃；然后进入脱硫塔8。 预冷塔自成循环系统，循环冷却水从塔下部用预冷塔循环泵7抽出送至循环水冷却器3，用低温水冷却至20～25℃后进入塔顶循环喷洒。采取部分剩余氨水更新循环冷却水，多余的循环水返回鼓风冷凝工段，或送往酚氰污水处理站。 预冷后的煤气进入脱硫塔，与塔顶喷淋下来的脱硫液逆向接触以吸收煤气中的硫化氢、氰化氢（同时吸收煤气中的氨，以补充脱硫液中的碱源）。脱硫后煤气含硫化氢降至50mg/m3左右，送入硫酸铵工段。
吸收了H2S、HCN的脱硫液从塔底流出，经水封槽4进入反应槽9，然后用脱硫液循环泵11送入再生塔10，同时自再生塔底部通入压缩空气，使溶液在塔内得以氧化再生，再生后的溶液从塔顶经液位调节器自流回脱硫塔循环吸收。 浮于再生塔顶部扩大部分的硫磺泡沫，利用位差自流入泡沫槽14，经澄清分层后，清液返回反应槽，泡沫用泡沫泵15送入熔硫釜16，经数次加热、脱水，再进一步加热熔融，最后排出熔融硫磺，经冷却后装袋外销。系统中不凝性气体经尾气洗净塔洗涤后放空。 为避免脱硫液盐累积影响脱硫效果，排出少量废液送往配煤。 自鼓风冷凝送来的剩余氨水，经氨水过滤器除去夹带的煤焦油等杂质，进入换热器与蒸氨塔底排出的蒸氨废水换热后进入蒸氨塔，用直接蒸汽将氨蒸出。同时将蒸氨塔上部加一些稀碱液以分解剩余氨水中的固定铵盐。蒸氨塔顶部的氨气经分凝器和冷凝冷却器冷凝成含氨大于10%的氨水送入反应槽，增加脱硫液中的碱源。
详细计算 1、板框压滤机的选型 已知：d Q /m 3003=总 （98%） d Q /m ?32= （78%） 1）求泥经过板框压滤机后体积 15 13.002.07.0198.01112112==--=--=ρρV V 倍数 ρ——含水率 1ρ——含水率 98%（表示未经压滤机处理泥的含水率） 2ρ——含水率70%（表示经过压滤机处理后泥的含水率） 31300m V = （含水率为98%） 计算得出：32m 20=V （15倍 板框压滤机后的处理量） 也就是说将含水98%的污泥经过板框压滤机后含水率在70%，体积缩小15倍。 2）板框机的选型计算 已知设备需要工作16小时，板框压滤机每次工作周期2小时（注意在选定设备时建议具体问问工作周期及保压时间）。 即可知一天内板框压滤机工作8个周期 于是得到板框压滤机滤室总容量：20/8=2.5m 3/周期=2500L/周期 以杭州金龙压滤机有限公司为例：（见横线提示）
螺杆泵的选型： h h V Q /30m .51h 16/m 300.5116)(33=?=?=（安全系数）（工作时间）设计流量总 要处理污水的工厂,往往为了节省成本,自建污水池,反应池,沉淀池来解决要处理的污水,但在选择厢式压滤机时候,往往并不清楚,到底该选择什么型号的压滤机才能处理每天要处理的污水,下面,粗略介绍－－这个方法很大众化,一般的工厂皆适合此法来计算污水处理量与压滤机的选配。 本文主要针对我司生产的厢式压滤机，应用在环保行业污泥脱水的选型设计参数阐述（过滤面积的设计计算），常用计算方法有湿污泥量法、干污泥量法以及悬浮物量法等方法，而在这些设计计算方法当中，湿污泥量法是相对精确及数据来源较好取得，建议优先采用此方法计算过滤面积： 湿污泥量法： 1、 过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L 的固体容积。 2、压滤前：体积V1（M3）、压滤前污水含水率a=97.5%~99.2%（一般经验值）。 3、压滤后：体积V2（M3）、压滤后污泥含水率b=75%。 4、压滤周期： 每天压滤次数t 。 5、 含固量平衡法：V1×（1-a ）= V2×（1-b ），得出V2= V1×（1-a ）/（1-b ）。 6、 过滤面积： =1000×V2/15/t=1000× V1×（1-a ）/（1-b ）/15/t 。 7、 举例说明：广东五金厂，每天经处理后（到污泥浓缩池）产生湿污泥量V1=6.0 M3，含水率a=98.0%，拟准备每天对污泥浓缩的污泥处理一次，其需选用压滤机的过滤面积=1000×6.0×（1-98%）/（1-75%）/15/1=32，根据计算建议选用35M2（比32 M2大点）的XMYJ35/800-UB 压滤机一台。 注：X ——为厢式压滤机。M －－-明流。Y －－－－液压自动。J －－-手动千斤顶。a ——为暗流（除污水含腐蚀性或易挥发等成份之外，一般不选择暗流。k ——可洗。b －－-不可洗。u ——塑料滤板

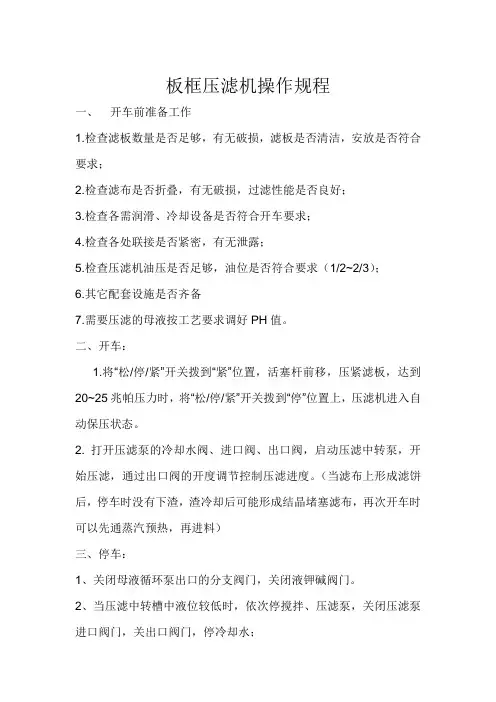

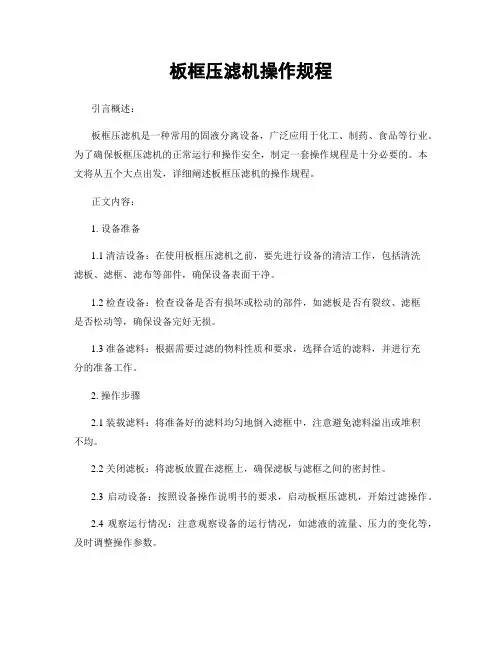

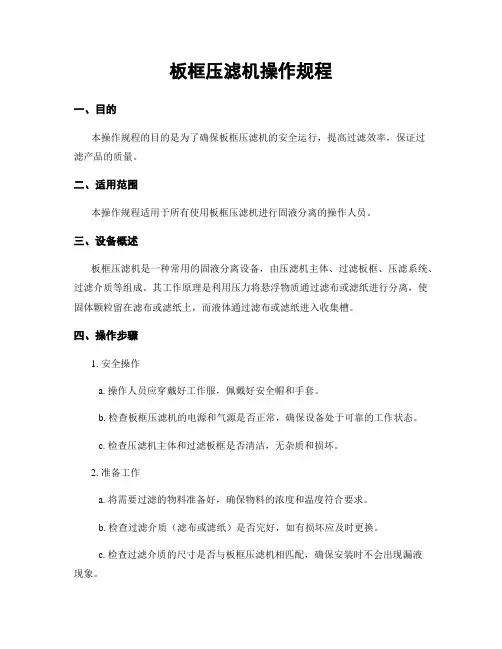

板框压滤机操作规程 一、开车前准备工作 1. 检查滤板数量是否足够，有无破损，滤板是否清洁，安放是否符合要求； 2. 检查滤布是否折叠，有无破损，过滤性能是否良好； 3. 检查各需润滑、冷却设备是否符合开车要求； 4. 检查各处联接是否紧密，有无泄露； 5. 检查压滤机油压是否足够，油位是否符合要求（1/2~2/3）； 6. 其它配套设施是否齐备 7. 需要压滤的母液按工艺要求调好PH值。 二、开车： 1. 将“松/停/紧”开关拨到“紧”位置，活塞杆前移，压紧滤板， 达到20~25兆帕压力时，将“松/停/紧”开关拨到“停”位置上，压滤机进入自动保压状态。 2. 打开压滤泵的冷却水阀、进口阀、出口阀，启动压滤中转泵，开始压滤，通过出口阀的开度调节控制压滤进度。（当滤布上形成滤饼后，停车时没有下渣，渣冷却后可能形成结晶堵塞滤布，再次开车时可以先通蒸汽预热，再进料） 三、停车： 1、关闭母液循环泵出口的分支阀门，关闭液钾碱阀门。
