一、板框压滤机的简介
机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。
该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。
自动保压压滤机用于污泥脱水和固液分离，广泛应用于化工冶金、炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松开液压缸。由滤板移动装置自动拉开每块滤板，开发出多种辅助功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等，用户可根据污泥性质进行选用，控制系统采用PLC编程控制，自动化程度高，工作稳定可靠。
1、机架部分
机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧板、机座、丝杆、减速厢和主梁等连接组成。支撑过滤机构的主梁，其材
质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。设备工作运行时，由丝杆推动压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。
2、过滤部分
过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。
3、电气控制部分
电气部分为半自动控制电控箱，由电流继电器控制压滤机的压紧自动停止，由行程开关控制松开自动停止。
三、操作使用
1、压紧
按“压紧”按钮启动压滤机，至电动机负荷明显增大，电流继电器常闭点断开，电机自动断电后停止。
2、过滤
打开进料口的阀门开始进料，但要保证进料压力不可超过标牌上的额定压力，在压力的作用下，滤浆经过滤介质（滤布）过滤，滤液自动排出。
3、松开
当滤浆过滤完毕后，按下“松开”按钮，电动机反向运转，带动压紧板后退，后退至丝杆无螺纹处时按“停止”按钮或由行程开关自动停止，一个工作循环完毕。
四、保养和故障排除
1、保养
压滤机在使用过程中的保养非常重要，注意以下几点：
随时仔细检查各连接处是否牢固，各零部件使用是否良好，发现异常情况要及时通知维修人员进行检修。
?对轴承、丝杆、齿轮等零件要定期进行检查，使各配合部件保持清洁，
使其润滑性能良好、正常，以保证动作灵活。机座润滑油口、丝杆与齿轮间每班需注油二至三次（润滑剂必须使用液态润滑油）
?对电控系统要定期进行绝缘性和可靠性试验，发现由电气元件引起的动
作准确度差、不灵活等情况，要及时修理或更换电气元件。
?要经常检查滤板的密封面，以保证其光洁、干净；压紧前，要对滤布进
行仔细检查，保证其无折叠、无破损、无夹渣，使其平整完好，以保证过滤效果。
?要经常冲洗滤布，保证过滤机构的密封性。
重庆中科过滤设备制造有限公司二0一三年七月一十五日
立式压滤机 1、设备简介及特点： HVPF立式全自动压滤机是一种全自动、高效、节能的先进固液分离设备。设备利用泵的压力、物料的重力以及气压或水压的作用，在滤布两侧形成压差，从而实现高效固液分离。广泛应用于矿山、冶金、化工、环保、医药、食品等行业。 特点： 1) 滤板层叠式结构,采用油缸自导向装置,运行平稳； 2) 过滤，挤压，洗涤，干燥，卸料，滤布再生整个运行过程可连续自动完成； 3) 过滤压力可达1.6MPa,对各种粘细物料及要求滤饼含湿低的场合 效果尤为显著； 4) 动力机构采用全液压控制，设备运行可靠； 5) 采用PLC+触摸屏+自动阀门控制，具有操作灵活，简便等特点。降低了生产成本和劳动强度； 6) 结构紧凑，占地面积小，使用压力大，工作效率是传统压滤机的几倍甚至十几倍； 功能描述： 目前已广泛应用于矿山精矿及尾矿脱水，冶炼、化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污
水污泥废酸处理等。 工作原理： 1) 过滤阶段：当过滤板框关闭后，料浆经过料浆管被泵入滤腔。滤液透过滤布 进入滤液腔，再经滤液软管到达滤液总管后排出；同时，滤腔内形成滤饼。 过滤阶段 2) 挤压阶段：高压水通过高压水软管进入隔膜上腔，使隔膜向滤饼挤压，从而 将滤饼中的液体挤出。 挤压阶段 3) 洗涤阶段：洗涤液经过料浆管被泵送到过滤腔；再穿过滤饼和滤布后流入排 放管 洗涤阶段 4) 空气干燥：通过滤饼的气流携带水气，最大限度降低滤饼水份，同时排空滤 液腔。 空气干燥 5) 滤饼排放：当干燥过程完成后，组件打开，驱动机构带动滤布运行，滤饼随 布从两边卸出。 滤饼排放 设计选型指南： 由主机；液压站；水站；气水混合恒压反冲洗系统；控制系统等组成
详细计算 1、板框压滤机的选型 已知：d Q /m 3003=总 （98%） d Q /m ?32= （70%） 1）求泥经过板框压滤机后体积 15 13.002.07.0198.01112112==--=--=ρρV V 倍数 ρ——含水率 1ρ——含水率 98%（表示未经压滤机处理泥的含水率） 2ρ——含水率70%（表示经过压滤机处理后泥的含水率） 31300m V = （含水率为98%） 计算得出：32m 20=V （15倍 板框压滤机后的处理量） 也就是说将含水98%的污泥经过板框压滤机后含水率在70%，体积缩小15倍。 2）板框机的选型计算 已知设备需要工作16小时，板框压滤机每次工作周期2小时（注意在选定设备时建议具体问问工作周期及保压时间）。 即可知一天内板框压滤机工作8个周期 于是得到板框压滤机滤室总容量：20/8=2.5m 3/周期=2500L/周期 以杭州金龙压滤机有限公司为例：（见横线提示）
螺杆泵的选型： h h V Q /30m .51h 16/m 300.5116) (33=?=?=（安全系数）（工作时间）设计流量总 要处理污水的工厂,往往为了节省成本,自建污水池,反应池,沉淀池来解决要处理的污水,但在选择厢式压滤机时候,往往并不清楚,到底该选择什么型号的压滤机才能处理每天要处理的污水,下面,粗略介绍－－这个方法很大众化,一般的工厂皆适合此法来计算污水处理量与压滤机的选配。 本文主要针对我司生产的厢式压滤机，应用在环保行业污泥脱水的选型设计参数阐述（过滤面积的设计计算），常用计算方法有湿污泥量法、干污泥量法以及悬浮物量法等方法，而在这些设计计算方法当中，湿污泥量法是相对精确及数据来源较好取得，建议优先采用此方法计算过滤面积： 湿污泥量法： 1、 过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L 的固体容积。 2、压滤前：体积V1（M3）、压滤前污水含水率a=97.5%~99.2%（一般经验值）。 3、压滤后：体积V2（M3）、压滤后污泥含水率b=75%。 4、压滤周期： 每天压滤次数t 。 5、 含固量平衡法：V1×（1-a ）= V2×（1-b ），得出V2= V1×（1-a ）/（1-b ）。 6、 过滤面积： =1000×V2/15/t=1000× V1×（1-a ）/（1-b ）/15/t 。 7、 举例说明：广东五金厂，每天经处理后（到污泥浓缩池）产生湿污泥量V1=6.0 M3，含水率a=98.0%，拟准备每天对污泥浓缩的污泥处理一次，其需选用压滤机的过滤面积=1000×6.0×（1-98%）/（1-75%）/15/1=32，根据计算建议选用35M2（比32 M2大点）的XMYJ35/800-UB 压滤机一台。 注：X ——为厢式压滤机。M －－-明流。Y －－－－液压自动。J －－-手动千斤顶。a ——为暗流（除污水含腐蚀性或易挥发等成份之外，一般不选择暗流。k ——可洗。b －－-不可洗。u ——塑料滤板
板框压滤机 一、机械式压滤机处理废水操作及注意事项 二、板框压滤机的使用 三、板框压滤机常见故障分析 机械式压滤机处理废水操作及注意事项 1、压紧滤板：接通电源，启动电机，将压滤机滤板压紧。注意压紧滤板前应检查滤板数量，应满足规定要求，滤板密封面之间不粘任何异物，滤布平帖于滤板无皱褶。 2、保压：机械压紧达到压滤机压力。 3、进料过滤：进入保压状态后，检查各管路阀门开闭状态，确认无误后启动进料泵，料液通过止推板上的进料孔进入各个滤室，在规定的压力下加压过滤，逐渐形成滤饼。在进料过程中注意观察滤液及进料压力变化。注意进料泵水位应正常，进料过程应连续，以免进料孔堵塞出现压差，导致滤板破裂。当滤液流出很慢滤饼压力达到5公斤以上时，关闭进料泵。 4、松开滤板卸滤饼：接通电源，启动电机，松开压紧板，卸除滤饼。 5、清洗整理滤布：定期对滤布进行清洗。清洗整理滤布时应仔细检查滤布是否有破损，进料孔、出液孔是否堵塞，每次进料都应认真检查进料口，以免造成压力差，导致滤板损坏。 注意：进料泵水位、油位变化；压滤机变速箱油位变化。
板框压滤机的使用 一、设备的安装及调试 1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。 2、压滤机周围应留有足够空间，以便于操作和维护保养。 3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。） 4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。 5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。 6、接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。 二、板框压滤机的操作规程 2.1、压滤机操作方法 （一）滤前检查 1．操作前应检查进出管路，连接是否有渗漏或堵塞，管路与压滤机板框、滤布是否保持清洁,进液泵及各阀门是否正常。 2．检查机架各连接零件及螺栓、螺母有无松动，应随时予以调整紧固，相对运动的零件必须经常保持良好的润滑，检查减速机和螺母油杯油位是否到位，电机正反转是否正常。 （二）准备过滤 1.接通外接电源，按动操作箱按钮，使电机反转，将中顶板退到适当位置，再按停止按钮。2．将清洁的滤布挂在滤板两面，并将料孔对准，滤布必须大于滤板密封面，布孔不得大于管孔，并抚平不准有折叠以免漏夜，板框必须对整齐，漂洗式过滤滤板次序不可放错。 3．按动操作箱上的正转按钮，使中顶板将滤板压紧，当达到一定的电流后按停止按钮。（三）过滤 1．打开滤液出口阀门，启动进料泵并渐渐开启进料阀门调节回料阀门，视过滤速度压力逐渐加大，一般不得大于0.6MPa，刚开始时，滤液往往浑浊，然后转清。如滤板间有较大渗漏，可适当加大中顶板顶紧力，但因滤布有毛细现象，仍有少量滤液渗出，属正常现象可由托盆接贮。
一、板框压滤机的简介 令狐文艳 机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。 该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。 自动保压压滤机用于污泥脱水和固液分离，广泛应用于化工冶金、炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松开液压缸。由滤板移动装置自动拉开每块滤板，开发出多种辅助功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等，用户可根据污泥性质进行选用，控制系统采用PLC编程控制，自动化程度高，工作稳定可靠。 1、机架部分 机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧板、机座、丝杆、减速厢和主梁等连接组成。支撑
过滤机构的主梁，其材质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。设备工作运行时，由丝杆推动压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。 2、过滤部分 过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。 3、电气控制部分 电气部分为半自动控制电控箱，由电流继电器控制压滤机的压紧自动停止，由行程开关控制松开自动停止。
详细计算 1、板框压滤机的选型 已知：Q总300m'/d （98%） Q2 ?m3/d （78% ） 1）求泥经过板框压滤机后体积 V2 1 i 1 0.98 0.02 1 厂 - - 倍数 V1 1 2 1 0.7 0.3 15 ――含水率 1 ――含水率98% （表示未经压滤机处理泥的含水率） -――含水率70% （表示经过压滤机处理后泥的含水率） 3 V 300m （含水率为98%） 计算得出：V- 20m3（15倍板框压滤机后的处理量） 也就是说将含水98%的污泥经过板框压滤机后含水率在70%，体积缩小15倍 2）板框机的选型计算 已知设备需要工作16小时，板框压滤机每次工作周期2小时（注意在选定设备时建议具体问问工作周期及保压时间）。 即可知一天内板框压滤机工作8个周期 于是得到板框压滤机滤室总容量：20/8=2.5m 3/周期=2500L/周期
以杭州金龙压滤机有限公司为例：（见横线提示）
过滤滤室殊闿尺4 |f[f-f''rc2 i'-' -r;ill ^\- - ■： 'jEC；v：Ht^l^?n：''' ' 'pcs .1 r.X'< Xi；-' LxTiH d' 'Ci'J kr i'*.? b' 7jlto? v"Il-1'kg 尹LOO 1250-B LOO 1500 1250X1250 60 38 30 503SK1750X1725 4 1 7750 ^AZUS- 12&0-B Tt K 112 1680 1350X1250 &0 4330 a543X17j?X172a41S100 ^125 1250-B * K 125 13^5 1250K1250 60 ■IB so □6ISJC1750X1723J 1 9430 yAZlAQ 125&-B M K 140 2100 1250K1250 60 討30 601-1X1750X1725 申1SBoO .AZ 160- 125Q-B hr K 160 ；400 1250K125O 60 62 30 6503X17$0Xr725 4'?939a ^lSO 12&OB M K 130 **** ****X1250 60 69 30 6929K17S0X1725 >1 1 9860 .AZ200 12&0-B St K 200 3000 1.350X1250 &0 -y30 74L7X1750X1725 4 1 W2O .AZ224 1250-B X K 224 3360 1260X1250 60 SB 30 7966X17MX1725 4 1 11O3O ^250 1250-B TH K 250 3750 1250X1250 60 9& 30 0576X1750X1725 1 1 11720 螺杆泵的选型: V总（设计流量） 16（工作时间）1.5（安全系 数） 3 300m /h 16h 1.5 30m3/h
板框压滤机知识 基本概述 板框压滤机分为厢式压滤机与板框式压滤机二种。 组成部分 板框压滤机的结构由三部分组成： 1、机架 机架是压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。为了满足高级卫生需要或防腐需要，机架需要包上不锈钢。 A、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料 孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口（暗流结构还是滤液出口） b、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。 C、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。 2、压紧机构 手动压紧、机械压紧、液压压紧。 A、手动压紧：是以螺旋式机械千斤顶推动压紧板将滤板压紧。 B、机械压紧：压紧机构由电动机（配置先进的过载保护器）减速器、齿轮、丝杆和固定螺母组成。压紧时，电动机正转，带动减速器、齿轮，使丝杆在固定丝母中转动，推动压紧板将滤板、滤框压紧。当压紧力越来越大时，电机负载电流增大，当大到保护器设定的电流值时，达到最大压紧力，电机切断电源，停止转动，由于丝杆和固定丝母有可靠的自锁螺旋角，能可靠地保证工作过程中的压紧状态，退回时，电机反转，当压紧板上的压块，触压到行程开关时退回停止。 C、液压压紧：液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连 接的哈夫兰卡片液压站的结构组成有：电机、油泵、溢流阀（调节压力）换向
阀、压力表、油路、油箱。液压压紧机械压紧时，由液压站供高压油，油缸与活塞构成的元件腔充满油液，当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值（由压力表指针显示）时，滤板、滤框（板框式）或滤板（厢式）被压紧，溢流阀开始卸荷，这时，切断电机电源，压紧动作完成，退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。液压压紧为自动保压时，压紧力是由电接点压力表控制的，将压力表的上限指针和下限指针设定在工艺要求的数值，当压紧力达到压力表的上限时，电源切断，油泵停止供电，由于油路系统可能产生的内漏和外漏造成压紧力下降，当降到压力表下限指针时，电源接通，油泵开始供油，压力达到上限时，电源切断，油泵停止供油，这样循环以达到过滤物料的过程中保证压紧力的效果。 3、过滤机构 过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜或聚丙烯隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的进料孔进入各滤室，固体颗粒因其粒径大于过滤介质（滤布）的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。 （1）过滤方式 滤液流出的方式分明流过滤和暗流过滤。 A、明流过滤：每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。 B、暗流过滤：每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通 道，由止推板下方的出液孔相连接的管道排出。 （2）洗涤方式滤饼需要洗涤时，有明流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。 A、明流单向洗涤是，洗液从止推板的洗液进孔依次进入，穿过滤布再穿过滤饼，从无孔滤板流出，这时有孔板的出液水咀处于关闭状态，无孔板的出液水咀是开启状态。 B、明流双向洗涤是，洗液从止推板上方的两侧洗液进孔先后两次洗涤，即洗液先从一侧洗涤再从另一侧洗涤，洗液的出口同进口是对角线方向，所以又叫双向交叉洗涤。 C、暗流单向流涤是，洗液从止推板的洗液进孔依次进入有孔板，穿过滤布再穿过滤饼，从无孔滤板流出。
如何选择厢式压滤机进行污水处理 要处理污水的工厂,往往为了节省成本,自建污水池,反应池,沉淀池 来解决要处理的污水,但在选择厢式压滤机时候,往往并不清楚,到底该选择什么型号的压滤机才能处理每天要处理的污水,下面,粗略介绍--这个方法很大众化,一般的工厂皆适合此法来计算污水处理量与压滤机的选配。 本文主要针对我司生产的厢式压滤机，应用在环保行业污泥脱水的选型设计参数阐述（过滤面积的设计计算），常用计算方法有湿污泥量法、干污泥量法以及悬浮物量法等方法，而在这些设计计算方法当中，湿污泥量法是相对精确及数据来源较好取得，建议优先采用此方法计算过滤面积： 一、湿污泥量法： 1、过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L的固体容积。 2、压滤前：体积V1(M3)、压滤前污水含水率a=97.5%~99.2%（一般经验值）。 3、压滤后：体积V2(M3)、压滤后污泥含水率b=75%。 4、压滤周期：每天压滤次数t。 5、含固量平衡法：V1*（1-a）= V2*（1-b ），得出V2= V1*（1-a）/（1-b ）。 6、过滤面积：=1000*V2/15/t=1000* V1*（1-a）/（1-b ）/15/t。 7、举例说明：广东五金厂，每天经处理后(到污泥浓缩池)产生湿污泥量V1=6.0 M3，含水率a=98.0%，拟准备每天对污泥浓缩的污泥处理一次，其需选用压滤机的过滤面积=1000*6.0*(1-98%)/（1-75%）/15/1=32，根据计算建议选用35M2（比32 M2大点）的XMYJ35/800-UB压滤机一台。 注：X——为厢式压滤机。M---明流。Y----液压自动。J---手动千斤顶。a——为暗流（除污水含腐蚀性或易挥发等成份之外，一般不选择暗流。k——可洗。b---不可洗。u——塑料滤板。（注解中的字母与文本中的字母毫无关联。）
通州区益民水处理有限公司迁扩建设项目厂内及中途提升泵站设备安装总承包工程 板框压滤机吊装方案 编制： 审核： 审批： 编制单位：南通安装集团股份有限公司 二O一五年月 目录 一、工程概况-------------------------------------------------------------- 二、编制依据-------------------------------------------------------------- 三、吊装准备-------------------------------------------------------------- 3.1技术准备------------------------------------------------------------- 3.2现场条件准备--------------------------------------------------------- 3.3施工机具准备--------------------------------------------------------- 3.4施工人员准备--------------------------------------------------------- 四、吊装实施-------------------------------------------------------------- 4.1进行试吊------------------------------------------------------------- 4.2设备吊装------------------------------------------------------------- 4.2.1吊装布置----------------------------------------------------------- 4.2.2设备吊装----------------------------------------------------------- 4.2.3设备就位和收尾工作------------------------------------------------- 五、吊装安全注意事项------------------------------------------------------
板框压滤机使用说明与维护手册 一、板框压滤机型号说明 XMA-LY4-80-U板框压滤机4-80m2板框压滤机有明流与暗流两类，有手动千斤顶、液压、自动保压、自动拉板，机型根据客户自己需求所定。 二、板框压滤机结构与工作原理 1、板框压滤机结构 板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。 （1）根据压紧方式不同可分为手动、机动、液压三种方式： a.手动压紧：是以螺旋式机械千斤顶推动中顶板将滤板压紧。 b.机械压紧：压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。压紧时，电动机正转，带动减速器，使丝杆在螺母中转动，推动中顶板将板框压紧。当电机电流达到一定数值时（即最大压紧力），关闭电源，停止转动。退回时，电机反转即可。 c.液压压紧：液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。液压压紧时，推动手动阀，使液压站通过齿轮泵提供高压油，使活塞 杆与丝杆顶出，推动中顶板将板框压紧。当压力达到溢流阀设定的压力值（压力表显示）时，手动阀复位，并关闭电机电源，压紧动作完成。退回时，反方向推动手动阀，活塞杆、丝杆、中顶板开始收回。 （2）根据板框形式可分为板框式、厢式、囊式三种。 2、板框压滤机工作原理 待过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。 板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。 板框根据滤饼是否需要漂洗又可分为漂洗式和压干式两种。我们的压滤机采用双向同步洗涤，当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。 三、安装调试| 1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。 2、压滤机周围应留有足够空间，以便于操作和维护保养。 3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。 4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。 5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。
一、板框压滤机的简介 机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。 该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。
自动保压压滤机用于污泥脱水和固液分离，广泛应用于化工冶金、炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松开液压缸。由滤板移动装置自动拉开每块滤板，开发出多种辅助功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等，用户可根据污泥性质进行选用，控制系统采用PLC编程控制，自动化程度高，工作稳定可靠。 1、机架部分 机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧板、机座、丝杆、减速厢和主梁等连接组成。支撑过滤机构的主梁，其材
质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。设备工作运行时，由丝杆推动压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。 2、过滤部分 过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。 3、电气控制部分 电气部分为半自动控制电控箱，由电流继电器控制压滤机的压紧自动停止，由行程开关控制松开自动停止。
板框压滤机的选型及工作原理 板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。 板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。 板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成(参见附图一-一八)，其中过滤介质和集液槽由用户自备，也可由本厂代配。 板框压滤机有手动压紧、机械压紧和液压压紧二种形式。手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。 压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。 压滤机根据是否需要对滤渣进行洗涤，又可分为可洗和不可洗两种形式，可以洗涤的称可洗式，否则称为不可洗式。可洗式压滤机的滤板有两种形式，板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板)，未开洗涤液进液孔的称无孔滤板(也称非洗涤板)。可洗式压滤机
板框压滤机工作原理选型方法及注意事项板框压滤机工作原理选型方法及注意事项 板框压滤机是由交替排列的滤板和滤框共同构成一组滤室。在滤板的表面有沟槽构造～它凸出部位是用来支撑滤布的。滤框和滤板的边角上各有通孔～组装以后可以构成一个完整的通道～能够通入洗涤水、悬浮液和引出滤液来。板和框的两侧各有把手支托在横梁的上面～由压紧装置压紧板、框。板、框之间的滤布起到密封垫片的作用。由供料泵将悬浮液压入滤室～在滤布的上面形成滤渣～直至充满了滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道～集中排出。过滤完毕之后～可以通入清洗涤水洗涤滤渣。洗涤后～有时还通入压缩空气～除去剩余的洗涤液。随后打开压滤机卸除滤渣～清洗滤布～重新压紧板、框～开始下一工作循环。 板框压滤机主要由压紧板(活动滤板)、止推板(固定滤板)、过滤介质(滤布或滤纸等)、滤板和滤框、横梁(扁铁架)、压紧装置、集液槽等组成(参见附图)～其中的过滤介质和集液槽上由用户自备～当然也可以由上海大张过滤设备代配。 板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下～操作压力一般为0.3，0.6兆帕～特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形～滤框的内边长为 320，2000毫米～框厚为16，80毫米～过滤面积为1，1200米2。板与框用手 动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。 板框压滤机共有手动压紧、机械压紧和液压压紧三种形式。 手动压紧是螺旋千斤顶推动压紧板压紧,机械压紧是电动机配H型减速箱～经机架传动部件推动压紧板压紧,液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。 两横梁把止推板和压紧装置连在一起构成机架～机架上压紧板与压紧装置饺接～在止推板和压紧板之间依次交替排列着滤板和滤框～滤板和滤框之间夹着过滤介质,压紧装置推动压紧板～将所有滤板和滤框压紧在机架中～达到额定压紧力后～即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)～固体颗粒被过滤介质截留在滤室内～滤液则透过介质～由出液孔排出机外。 压滤机根据是否需要对滤渣来进行洗涤～可以分为可洗和不可洗两种形式～可以洗涤的压滤机称可洗式～不可洗涤的压滤机则称为不可洗式。可洗式压滤机的滤
板框压滤机 一、压滤机概述： 我公司生产的压滤机被广泛用于化工、轻工、冶金、煤矿、污水处理、食品、制药、环境保护等领域，压滤机滤板采用增强聚丙烯材质，点状设计交错分布，具有滤速快，效率高等优点，一次模压成型，具有耐酸、耐碱、抗强腐蚀性特点，安全急停开关、工作可靠性强、稳定性高。自动拉板系统采用PLC程控，对压滤机拉板进行自动控制。整机结构合理，取材讲究，坚固耐用，使用寿命高。 二、供货范围 我方提供的设备为成套设备，主要供货内容至少包括以下部分：板框压滤机机架、滤板、滤布、压紧装置、液压站、自动拉板装置、集液槽、控制系统及电控柜、并配套带一手推垃圾车(L×B=800×600mm，材质Q235A)、专用工具、随机备品备件。 三、设备技术规格书： 1、型号规格：BYJ20/630 2、数量：1套 3、货物主要参数、性能： 4、结构说明：
板框压滤机是一种间歇操作的，在压力作用下向侧面过滤的过滤器组。按其滤液排出机外的形式分明流和暗流两种。明流压滤机的滤液分别由各块滤板排入集液箱中，其滤液是可见的，因此便于监视滤液质量，适用于滤液蒸汽无毒的悬浮液过滤；暗流压滤机的滤液于机内汇聚后排出机外，适用于滤液蒸汽对人体有害的悬浮液过滤。本机采用明流式。 压滤机的结构，是由成套的顺序交替排列的滤板和滤框以及包括有压紧装置、压紧板、止推板、横梁等部分的机架所组成。滤板和滤框的侧面铸有把手，支撑于机架的横梁上，滤板和滤框间衬有作为过滤介质之滤布，借压紧装置之作用，将滤板和滤框压紧在不动的止推板和可移动的压紧板之间，从而形成了一个又一个单独的过滤室，此时被压紧在滤板和滤框压紧面间之滤布作为填料之用。过滤时，滤框作为悬浮液接受室，而侧面带有沟槽之滤板，作为滤布泄液之基地，在滤板和滤框相应位置上设有2个通液孔，当压紧后，构成2条完整的通道，与滤框相通之通道供导入悬浮液，对于暗流压滤机，上部通道和滤板相通，引出滤板：对手明流压滤机，上部通道和洗涤滤板相通，供引入洗涤液和吹干用压缩空气，在滤板、洗涤滤板、压紧板和止推板之下角装有滤液阀，控制滤液之排出，所排出之滤液汇集于集液槽中再引向别处。输入悬浮液，洗涤液及吹于用压缩空气之接管均安装于止推板上。 压滤机的压紧装置分手动液压和机械三种。手动夹紧装置借人力旋转手轮通过齿轮，螺旋使夹紧力增大到需要值，而液压和机械夹紧装置只用按动电钮即可自动夹紧或松开。 主要特点 本机为液压拉板方式，结构简单。 5、设备附件应优先采用下述名单内的厂家：
河南省重质量、守诚信企业 河南省明星企业 河南省优秀科技型企业 板框压滤机是最先应用于化工脱水的机械。虽然板框压滤机一般为间歇操作、基建设备投资较大、过滤能力也较低，但由于其具有过滤推动力大、滤饼的含固率高、滤液清澈、固体回收率高、调理药品消耗量少等优点，在一些小型污水厂仍被广泛应用。 板框压滤机工作原理： 板框压滤机用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。 随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒
径小于1μm的粒子。 压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤，从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。 河南禹州大张过滤设备有限公司是一家集开发、设计、制造、服务为一体，具有专业的生产技术，优质的生产工艺，精良的制造设备，完善的检测手段。为满足不同用户的过滤需求，我们不断开发完善产品技术和品质，提高产品的自动化程度和售后服务质量。多年来我们不懈的努力深得广大用户的信赖，产品畅销国内外。 公司生产的过滤设备有系列压滤机产品，包括板框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。产品规格齐全，设计合理，造型美观、取材讲究、坚固耐用、工作适应性强。本着为用户负责的态度，优惠配套供应滤布、滤膜及输液泵。 河南省重质量、守诚信企业河南省明星企业河南省优秀科技型企业
板框压滤机操作规程 一、开车前准备工作 1. 检查滤板数量是否足够，有无破损，滤板是否清洁，安放是否符合 要求； 2. 检查滤布是否折叠，有无破损，过滤性能是否良好； 3. 检查各需润滑、冷却设备是否符合开车要求； 4. 检查各处联接是否紧密，有无泄露； 5. 检查压滤机油压是否足够，油位是否符合要求(1/2~2/3 ); 6. 其它配套设施是否齐备 7. 需要压滤的母液按工艺要求调好PH值。 二、开车： 1. 将松/停/紧”开关拨到紧”位置，活塞杆前移，压紧滤板，达到20~25兆帕压力时，将松/停/紧”开关拨到停”位置上，压滤机进入白动保压状态。 2. 打开压滤泵的冷却水阀、进口阀、出口阀，启动压滤中转泵，开 始压滤，通过出口阀的开度调节控制压滤进度。(当滤布上形成滤饼后，停车时没有下渣，渣冷却后可能形成结晶堵塞滤布，再次开车时 可以先通蒸汽预热，再进料) 三、停车： 1、关闭母液循环泵出口的分支阀门，关闭液钾碱阀门。 2、当压滤中转槽中液位较低时，依次停搅拌、压滤泵，关闭压滤泵进口阀门，关出口阀门，停冷却水；
3、正常压滤下，当压滤出液嘴出液很小时，放松滤板，人工御渣, 清洗滤板，清除滤板密封面上残渣； 4、对出浑液的滤板进行检查，滤布如有破损及时修复或更换； 5、关闭电源，打扫场地卫生。 四、下渣： 1. 将松/停/紧”开关拨到松”位置，活塞回程，滤板松开。活塞回退到位后，压紧板触及行程开关而白动停止，回程结束。 2. 手动拉板卸饼：采用人工手动依次拉板卸饼。 3. 拉板卸料以后，残留在滤布上的滤渣必须清理干净，滤布应重新整理平整，开始下一工作循环。当滤布的截留能力衰退时，则需对滤布进行清洗或更换。 五、注意事项： 1、在压紧滤板前，务必将滤板排列整齐，且靠近止推板端，平行于止推板放置，避免因滤板放置不正而引起主梁弯曲变形； 2、压滤机在压紧后，通入料浆开始工作，进料压力必须控制在出厂铭牌上标定的最大过滤压力（表压）以下，否则将会影响机器的正常使用； 3、过滤开始时，进料阀应缓慢开启，起初滤液往往较为浑浊，然后转清，属正常现象； 4、由于滤布纤维的毛细作用，过滤时，滤板密封面之间有清液渗漏属正常现象； 5、在冲洗滤布和滤板时，注意不要让水溅到油箱的电源上；
板框压滤机 技 术 说 明
一、XMYZBL120/1000-UB全自动隔膜板框压滤机： 1）、设备主要参数 设备型号：XMYZBL120/1000-UB 过滤面积：120m2 滤板尺寸：1000×1000 滤板由一块整体钢板和两块橡胶滤板构成。 滤室容积：1.8m3 滤室个数：72个 过滤压力：0.10-0.30Mpa 充气压力：0.30-0.40Mpa 油缸直径：φ200mm 进料口直径：Φ160 设计温度：≤800C 电机功率：3KW 380V 压紧方式：液压压紧，自动保压、压紧力＞14 Mpa，活塞推力＞300KN； 拉板方式：油马达带动自动拉板器 油缸行程：650 长×宽×高：6455×1400×1300mm；总重：7148kg 2)辅机： 接水盘：自动翻转接水盘工作时向上翻转，卸料时自动向下翻转，其动作已编入整机PLC自动控制程序，可有效消除压滤机过滤过程的毛细孔滴漏。 3）、设备性能特点：
滤板是由两块橡胶隔膜板和一块厚度为10mm的整体钢板构成，每个滤板均有气室，在污泥脱水过程中，可以向气室充气，使隔膜滤板鼓胀，实现滤渣快速脱水；滤板具有足够的强度和刚性，不破碎，不变形，滤板手把为Φ28x200的45#钢加外径Φ48的滚轮，具有足够的刚性和耐磨性。 4）、优势及特性： 4.1、过滤效率高 隔膜高效板框压滤机其过滤效率是其它各类板框压滤机的2-3倍。过滤污泥时，其生产效率可达100kg/m2.h以上，当污泥SS（固体物含量）=20%左右时，其过滤周期为30分钟左右。 生产效率高，就可以减少设备投资。在设备过滤面积既定的情况下，可以减少生产开班班次，节省过滤时间。 4.2、滤饼含水率低 由于采用双隔膜充气挤榨，快速脱水，不仅过滤效率高，而且使滤渣的含水率特别低，可比一般设备低5-10%及滤饼含水率＜28%。由于滤渣含水率低，滤饼不沾滤布可免除清刷滤布的麻烦，滤饼靠自重即可脱落。 4.3、给料压力低 由于采用双隔膜充气快速脱水，不是用长时间“憋泵”提高进料压力的办法脱水，所以在压力较低(0.10-0.30Mpa)的情况下就可以完成过滤，不损伤给料泵，因为修理给料泵对维修工人来说是非常脏、累的事。我公司生产的隔膜压滤机可以把维修工人从恶劣劳动条件中解放出来。 4.4、设备性能稳定可靠 4.4.1) 自动拉板系统设计先进，选材优良，系统工作稳定可靠，故障

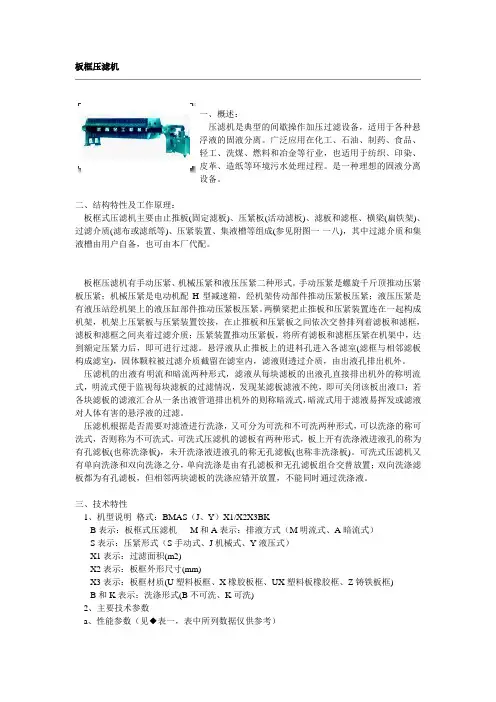

板框压滤机 一、概述： 压滤机是典型的间歇操作加压过滤设备，适用于各种悬浮液的固液分离。广泛应用在化工、石油、制药、食品、轻工、洗煤、燃料和冶金等行业，也适用于纺织、印染、皮革、造纸等环境污水处理过程。是一种理想的固液分离 设备。 二、结构特性及工作原理： 板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成(参见附图一-一八)，其中过滤介质和集液槽由用户自备，也可由本厂代配。 板框压滤机有手动压紧、机械压紧和液压压紧二种形式。手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H 型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。 压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。 压滤机根据是否需要对滤渣进行洗涤，又可分为可洗和不可洗两种形式，可以洗涤的称可洗式，否则称为不可洗式。可洗式压滤机的滤板有两种形式，板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板)，未开洗涤液进液孔的称无孔滤板(也称非洗涤板)。可洗式压滤机又有单向洗涤和双向洗涤之分，单向洗涤是由有孔滤板和无孔滤板组合交替放置；双向洗涤滤板都为有孔滤板，但相邻两块滤板的洗涤应错开放置，不能同时通过洗涤液。 三、技术特性 1、机型说明 格式：BMAS （J 、Y ）X1/X2X3BK B 表示：板框式压滤机 M 和A 表示：排液方式（M 明流式、A 暗流式） S 表示：压紧形式（S 手动式、J 机械式、Y 液压式） X1表示：过滤面积(m2) X2表示：板框外形尺寸(mm) X3表示：板框材质(U 塑料板框、X 橡胶板框、UX 塑料板橡胶框、Z 铸铁板框) B 和K 表示：洗涤形式(B 不可洗、K 可洗) 2、主要技术参数 a 、性能参数（见◆表一，表中所列数据仅供参考）
