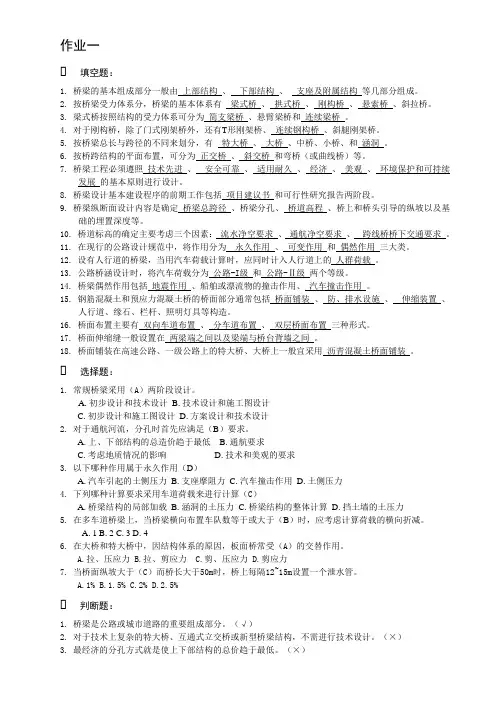

作业一
填空题：
1. 桥梁的基本组成部分一般由上部结构、下部结构、支座及附属结构等几部分组成。
2. 按桥梁受力体系分，桥梁的基本体系有梁式桥、拱式桥、刚构桥、悬索桥、斜拉桥。
3. 梁式桥按照结构的受力体系可分为简支梁桥、悬臂梁桥和连续梁桥。
4. 对于刚构桥，除了门式刚架桥外，还有T形刚架桥、连续钢构桥、斜腿刚架桥。
5. 按桥梁总长与跨径的不同来划分，有特大桥、大桥、中桥、小桥、和涵洞。
6. 按桥跨结构的平面布置，可分为正交桥、斜交桥和弯桥（或曲线桥）等。
7. 桥梁工程必须遵照技术先进、安全可靠、适用耐久、经济、美观、环境保护和可持续
发展的基本原则进行设计。
8. 桥梁设计基本建设程序的前期工作包括项目建议书和可行性研究报告两阶段。
9. 桥梁纵断面设计内容是确定桥梁总跨径、桥梁分孔、桥道高程、桥上和桥头引导的纵坡以及基
础的埋置深度等。
10. 桥道标高的确定主要考虑三个因素：流水净空要求、通航净空要求、跨线桥桥下交通要求。
11. 在现行的公路设计规范中，将作用分为永久作用、可变作用和偶然作用三大类。
12. 设有人行道的桥梁，当用汽车荷载计算时，应同时计入人行道上的人群荷载。
13. 公路桥涵设计时，将汽车荷载分为公路-I级和公路-Ⅱ级两个等级。
14. 桥梁偶然作用包括地震作用、船舶或漂流物的撞击作用、汽车撞击作用。
15. 钢筋混凝土和预应力混凝土桥的桥面部分通常包括桥面铺装、防、排水设施、伸缩装置、
人行道、缘石、栏杆、照明灯具等构造。
16. 桥面布置主要有双向车道布置、分车道布置、双层桥面布置三种形式。
17. 桥面伸缩缝一般设置在两梁端之间以及梁端与桥台背墙之间。
18. 桥面铺装在高速公路、一级公路上的特大桥、大桥上一般宜采用沥青混凝土桥面铺装。
选择题：
1. 常规桥梁采用（A）两阶段设计。
A.初步设计和技术设计
B.技术设计和施工图设计
C.初步设计和施工图设计
D.方案设计和技术设计
2. 对于通航河流，分孔时首先应满足（B）要求。
A.上、下部结构的总造价趋于最低
B.通航要求
C.考虑地质情况的影响
D.技术和美观的要求
3. 以下哪种作用属于永久作用（D）
A.汽车引起的土侧压力
B.支座摩阻力
C.汽车撞击作用
D.土侧压力
4. 下列哪种计算要求采用车道荷载来进行计算（C）
A.桥梁结构的局部加载
B.涵洞的土压力
C.桥梁结构的整体计算
D.挡土墙的土压力
5. 在多车道桥梁上，当桥梁横向布置车队数等于或大于（B）时，应考虑计算荷载的横向折减。
A.1
B.2
C.3
D.4
6. 在大桥和特大桥中，因结构体系的原因，板面桥常受（A）的交替作用。
A.拉、压应力
B.拉、剪应力
C.剪、压应力
D.剪应力
7. 当桥面纵坡大于（C）而桥长大于50m时，桥上每隔12~15m设置一个泄水管。
A.1%
B.1.5%
C.2%
D.2.5%
判断题：
1. 桥梁是公路或城市道路的重要组成部分。（√）
2. 对于技术上复杂的特大桥、互通式立交桥或新型桥梁结构，不需进行技术设计。（×）
3. 最经济的分孔方式就是使上下部结构的总价趋于最低。（×）
4. 桥梁分孔与施工方法、施工能力及施工进度等无关。（×）
5. 桥梁横断面的设计，主要是决定桥面的宽度和桥跨结构横截面的布置。（√）
6. 人行道的宽度为0.75m或1m，大于1m时按1m的级差增加。（×）
7. 高速公路、一级公路上的桥梁必须设置护栏。（√）
8. 计算矢高：是拱顶截面形心至相邻两拱脚截面形心连线的垂直距离。（√）
9. 通航净空：就是在桥孔中垂直于水流方向所规定的空间界限，任何结构构件或航运设施均不得伸入
其内。（√）
10. 基础变位作用属于可变作用。（×）
11. 作用效应组合是指结构上几种作用分别产生的效应的随机叠加。（×）
12. 当桥梁计算跨径大于150m时，应考虑车道荷载的纵向折减。（√）
13. 验算地基应力时，须考虑水的浮力。（×）
14. 设有人行道的桥梁，当用汽车荷载计算时，应同时计入人行道上的人群荷载。（√）
15. 通常当桥面纵坡大于2％而桥长小于50m时，桥上就不设泄水孔道。（√）
16. 人行道顶面应做成倾向桥面1%~1.5%的排水横坡。（√）
17. 伸缩缝（变形缝）可以设置在桥面的任何部分。（×）
18. 温度下降不会引起桥梁的缩短。（×）
简答题：
1. 桥梁按主要承重结构用的材料分类有哪些？
答：圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥、钢-混凝土组合桥、木桥
2. 按照受力体系划分，桥梁可分为哪几种基本体系？阐述各种桥梁体系的主要受力特点？
答：按照受力体系划分，桥梁有梁、拱、索三大体系，其中梁桥以受弯为主，拱桥以受压为主，悬索桥以受压为主。
3. 桥梁分孔应考虑哪些主要因素？
答：⑴、通常采用最经济的分孔方式。
⑵、通航河流分孔时应先考虑桥下通航要求。
⑶、不良地质桥位分孔先考虑地质情况影响。
⑷、桥梁分孔与结构形式综合考虑。
⑸、与施工方法、施工能力、施工进度综合考虑。
4. 桥梁设计方案的比选应遵循怎样的步骤？
答：明确各种标高要求、桥梁分孔和初拟桥型方案草图、方案初选、详细绘制桥型方案、编制估算或概算、方案选定和文件汇总。
5.路桥涵结构按正常使用极限状态设计时，采用哪两种效应组合？
答：⑴、作用效应短期组合。永久作用标准值效应与可变作用频遇值效应相结合
⑵、作用效应长期组合。永久作用标准值效应与可变作用准永久值效应相结合
6. 桥面铺装的主要作用是什么？桥面铺装一般有哪几种类型？
答：桥面铺装的主要作用是保护桥面板不受车辆轮胎的直接磨耗，防止主梁遭受雨水的侵蚀，并能对车辆轮重的集中荷载起一定的分布作用。
桥面铺装一般可分为：水泥混凝土桥面铺装、沥青表处治和沥青混凝土桥面铺装。
7. 桥面伸缩缝装置的主要作用是什么？伸缩缝装置的设置有何基本要求？
答：桥面伸缩缝装置的主要作用是适应桥梁上部结构在气温变化、活载作用、混凝土收缩徐变等因素的影响下变形的需要，并保证车辆通过桥面时平稳。一般设置在两梁端之间以及梁端与桥台背墙之间，在伸缩缝附近的栏杆、人行道结构、也应断开，以满足梁体自由变形。
作业二
填空题：
81. 按受力特征混凝土梁桥可分为简支梁桥、连续梁桥、悬臂梁桥等三种基本体系。
82. 刚构桥按受力体系可分为连续刚构桥、斜腿刚构桥、门式刚构桥和T形刚构桥等四种主要类型。108. 梁式桥的支座一般分为固定支座和活动支座两种。
109. 橡胶支座一般可分为板式橡胶支座、四氟橡胶滑板支座、球冠圆板式橡胶支座和盆式橡胶支座四类。
110. 板式橡胶支座一般不分固定支座和活动支座。
111. 对于斜桥或圆形柱墩的桥梁可采用圆形板式橡胶支座。
90. 板桥按施工方法可分为整体式板桥和装配式板桥。
91. 装配式简支梁桥按主梁的横截面形式可分为Π型、T型、箱型三种基本类型。
123. 支架形式应根据桥孔跨径、桥位处地形和地质条件、水位高低及漂流物影响等因素合理选择。124. 支架按材料可分为木支架、钢支架、钢木混合支架和万能杆件拼装支架等。
125. 模板按其装拆方法分类，可分为拼装式、整体式。
简答题：
89. 一般来说为什么连续梁桥比简支梁桥跨越能力大？
答：连续梁桥属于超静定结构，在竖向荷载作用下支点截面产生负弯矩。连续梁与同等跨径
的简支梁相比，其跨中弯矩显著减小，从而跨越能力大。
105. 简述混凝土简支板桥的优缺点、主要截面型式？
答：1）优点（1）建筑高度小，适用于桥下净空受限制的桥梁，与其他类型的桥梁相比，可以降低桥头引道路堤高度和缩短引道长度。（2）外形简单，制作方便。（3）做成装配式板桥的预制构件时，重量轻，架设方便。
2）缺点（1）跨径不宜过大，跨径超过一定限度时，截面显著加高，从而导致自重过大。（2）由于截面材料使用的不经济，使板桥建筑高度小的优点也因此被抵消。主要截面型式有实心板桥、空心板桥和异型板桥。
144. 现浇施工法是一种传统的桥梁施工方法，试阐述其主要的特点？
答：现浇施工法有以下特点：（1）无需专门的预制场地和大型起重、运输设备；
（2）梁体结构中横桥向的主筋不中断，结构的整体性好；
（3）支架、模板等周转材料用量大、周期长，施工工期长、费用高；
（4）施工受季节影响大，质量不易控制，施工管理较复杂。
选择题：
114. 下列选项中不属于橡胶支座的优点的是（C）
A.构造简单
B.加工方便、造价低
C.构造复杂
D.安装方便
115. 下列选项中不属于支座上的纵向水平力的是（B）
A.汽车荷载的制动力
B.流水压力
C.风力
D.支座摩阻力
作业三

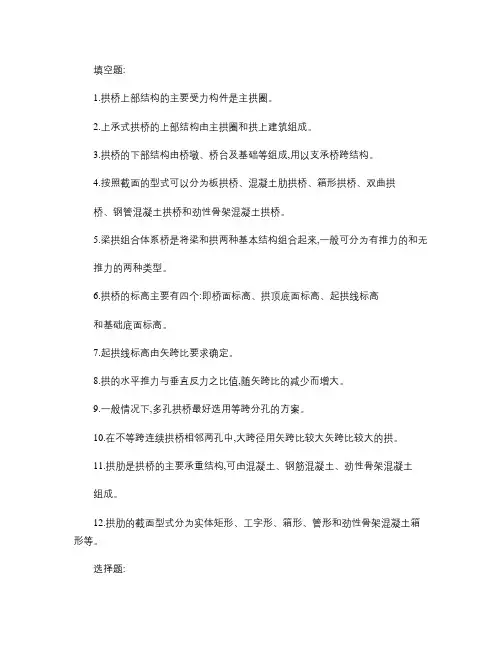

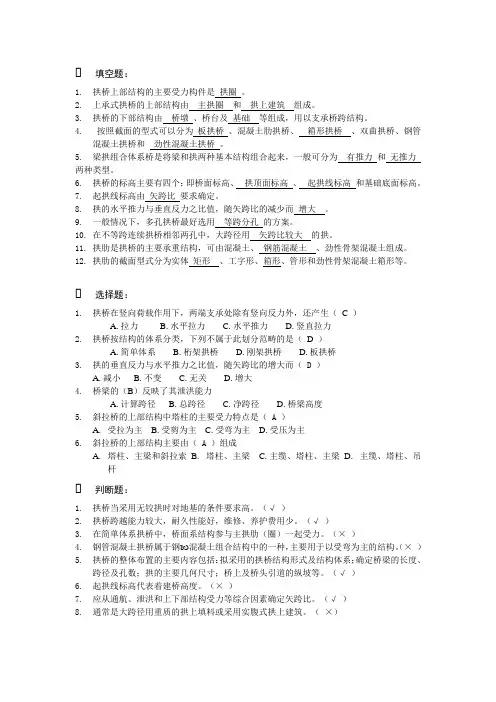

填空题：
1.拱桥上部结构的主要受力构件是主拱圈。
2.上承式拱桥的上部结构由主拱圈和拱上建筑组成。
3.拱桥的下部结构由桥墩、桥台及基础等组成，用以支承桥跨结构。
4.按照截面的型式可以分为板拱桥、混凝土肋拱桥、箱形拱桥、双曲拱桥、钢管混
凝土拱桥和劲性骨架混凝土拱桥。
5.梁拱组合体系桥是将梁和拱两种基本结构组合起来，一般可分为有推力的和无推力的两种
类型。
6.拱桥的标高主要有四个：即桥面标高、拱顶底面标高、起拱线标高和基础底
面标高。
7.起拱线标高由矢跨比要求确定。
8.拱的水平推力与垂直反力之比值，随矢跨比的减少而增大。
9.一般情况下，多孔拱桥最好选用等跨分孔的方案。
10.在不等跨连续拱桥相邻两孔中，大跨径用矢跨比较大矢跨比较大的拱。
11.拱肋是拱桥的主要承重结构，可由混凝土、钢筋混凝土、劲性骨架混凝土组成。
12.拱肋的截面型式分为实体矩形、工字形、箱形、管形和劲性骨架混凝土箱形等。
选择题：
1.拱桥在竖向荷载作用下，两端支承处除有竖向反力外，还产生（C ）
A.拉力
B.水平拉力
C.水平推力
D.竖直拉力
2.拱桥按结构的体系分类，下列不属于此划分范畴的是（D ）
A.简单体系
B.桁架拱桥D.刚架拱桥D.板拱桥
3.拱的垂直反力与水平推力之比值，随矢跨比的增大而（ D）
A.减小
B.不变
C.无关
D.增大
4.桥梁的（B）反映了其泄洪能力
A.计算跨径
B.总跨径
C.净跨径
D.桥梁高度
5.斜拉桥的上部结构中塔柱的主要受力特点是（ A）
A.受拉为主
B.受剪为主
C.受弯为主
D.受压为主
6.斜拉桥的上部结构主要由（ A）组成
A.塔柱、主梁和斜拉索
B. 塔柱、主梁
C.主缆、塔柱、主梁
D. 主缆、塔柱、吊杆
判断题：
1.拱桥当采用无铰拱时对地基的条件要求高。（√）
2.拱桥跨越能力较大，耐久性能好，维修、养护费用少。（×）
3.在简单体系拱桥中，桥面系结构参与主拱肋（圈）一起受力。（×）
4.钢管混凝土拱桥属于钢 混凝土组合结构中的一种，主要用于以受弯为主的结构。（×）
5.拱桥的整体布置的主要内容包括：拟采用的拱桥结构形式及结构体系；确定桥梁的长度、跨径及孔
数；拱的主要几何尺寸；桥上及桥头引道的纵坡等。（√）
6.起拱线标高代表着建桥高度。（×）
7.应从通航、泄洪和上下部结构受力等综合因素确定矢跨比。（√）
8.通常是大跨径用重质的拱上填料或采用实腹式拱上建筑。（×）
简答题：
1. 拱桥的受力特点是什么？
答：拱桥与梁桥不仅外形上不同，而且在受力性能上有着较大的区别。拱桥在竖向荷载作用下，两端支承处除有竖向反力外，还产生水平推力。正是这个水平推力，使拱内产生轴向压力，并大大减小了跨中弯矩，使之成为偏心受压构件，截面上的应力分布与受弯梁的应力相比，较为均匀。因而可以充分利用主拱截面的材料强度，使跨越能力增大。
2. 拱桥的主要优点是什么？
答：（1）能充分做到就地取材，与钢筋混凝土梁桥相比，可节省大量的钢材和水泥；
（2）跨越能力较大；
（3）构造较简单，尤其是圬工拱桥，技术容易被掌握，有利于广泛采用；（4）耐久性能好，维修、养护费用少；（5）外形美观。
3. 不等跨拱桥处理方法有哪些？
答：不等跨拱桥可采取以下处理措施：（1）采用不同的矢跨比；（2）采用不同的拱脚标高；（3）调整拱上建筑的恒截重量；（4）采用不同类型的拱跨结构。
《桥梁工程》（梁桥部分）考试试卷及答案 一、单向选择题（本大题共 20 小题，每小题 1 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的下划线上。错选、多选或未选均无分。 1、桥梁总长是指。 [A] 桥梁两桥台台背前缘间的距离； [B] 桥梁结构两支点间的距离； [C] 桥梁两个桥台侧墙尾端间的距离； [D] 各孔净跨径的总和。 2 、桥梁的建筑高度是指。 [A] 桥面与桥跨结构最低边缘的高差； [B] 桥面与墩底之间的高差； [C] 桥面与地面线之间的高差； [D] 桥面与基础底面之间的高差。 3 、在影响斜板桥受力的因素中，下列选项中可不作为主要因素考虑的是。 [A] 斜交角Ф ； [B] 宽跨比； [C] 支承形式； [D] 板的厚度。 4 、 T 型梁截面的效率指标是。 [A] 预应力束筋偏心距与梁高的比值； [B] 截面上核心距与下核心距的比值； [C] 截面上、下核心距与梁高的比值； [D] 截面上、下核心距与预应力束筋偏心距的比值。 5 、单向桥面板是指长宽比的周边支承桥面板。 [A] 大于 1 ； [B] 等于或大于 2 ；
[C] 等于或小于 2 ； [D] 小于 2 。 6 、人群荷载属于。 [A] 永久作用； [B] 可变作用； [C] 其他可变荷载； [D] 偶然作用 7 、斜交板桥的最大支承反力发生在。 [A] 钝角附近； [B] 锐角附近； [C] 桥轴线处； [D] 钝角与锐角附近。 8 、箱梁的自由扭转产生。 [A] 纵向正应力和剪应力； [B] 剪应力； [C] 横向正应力和剪应力； [D] 纵向正应力、横向正应力和剪应力。 9 、箱梁的畸变产生。 [A] 纵向正应力、横向正应力和剪应力； [B] 剪应力； [C] 横向正应力和剪应力； [D] 纵向正应力和剪应力。 10、主梁中配置预应力束筋、纵向非预应力主筋、斜筋以及作各种验算时，需要作出主梁的。 [A] 弯矩图； [B] 剪力图； [C] 影响线图；[D] 内力包络图。 11 、桥梁按体系划分可分为。 [A] 梁桥、拱桥、刚架桥、缆索承重桥以及组合体系桥； [B] 简支梁桥、悬臂梁桥、连续梁桥和连续刚构桥； [C] 木桥、钢桥、圬工桥、钢筋砼桥和预应力砼桥； [D] 公路桥、铁路桥、人行桥和农用桥。 12 、桥墩按受力特点可分为。 [A] 实心墩和空心墩； [B] 重力式墩和柔性墩；
桥梁工程复习题 一、填空题 1)公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。 2)桥梁的下部结构包括桥台、桥墩、墩台基础。 3)钢筋混凝土梁梁内钢筋分为两大类，有有受力钢筋和构造钢筋。 4)作用代表值包括标准值、准永久值、频遇值。 5)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标 高及桥下净空、桥上及桥头引导纵坡的布置。 6)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台 等。 7)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩 装置、人行道及附属设施等。 8)悬索桥主要由桥塔、锚碇、主缆和吊索 等组成。 9)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形 和尖端形等。 10)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻 型桥台、组合式轻型桥台等。 11)设计钢筋混凝土简支T梁，需拟定的主要尺寸有梁宽、梁高、腹 板厚度、翼缘板厚度。 12)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式和
混合式。 13)明挖扩大基础的稳定性验算包括倾覆稳定性验算和滑动稳定性验算。 14)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。 15)常用的重力式桥台有U形桥台、埋置式桥台、八字式桥 台、一字式桥台等。 16)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。 17)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性 和美观等。 18)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、 铰接板法、比拟正交异性板法。 19)通常将桥梁设计荷载分为三大类：永久荷载、可变荷载、偶 然荷载。 20)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级，它包 括车道荷载和车辆荷载，其中车辆荷载用于桥梁结构的局部加载和桥台验算。 21)桥梁净空包括设计洪水位和桥下通航净空。 22)柱式桥墩的型式主要有独柱式、双柱式、多柱式和混合柱 式四种。 23)进行扩大基础验算时，常进行基底的倾覆稳定性和滑动稳定性检算。 24)一般说来，桥梁的组成可分为两大部分桥上结构、桥下结构。 25)桥梁净空包括设计洪水位和桥下通航水位。 26)预应力筋的主要类型有高强钢丝和钢绞线、高强度粗钢筋
《桥梁工程》课程试卷（A） 本试卷用于城市建设系05级土木工程专业本科学生 （时量：120分钟总分100分） 注意：1、答案必须填写在答题纸上，填写在试卷上的无效。 2、答案必须写明题目序号，并按题号顺序答题。 3、请保持行距，保持卷面整洁。 一、填空题（20分，每题2分） 1、重力式桥墩按墩身截面形式可分为圆形桥墩、圆端形桥墩和尖端形桥墩等。 2、桥梁的主要组成部分包括上部结构、下部结构及附属设施等。 3、桥梁设计一般遵循的原则包括安全、适用、经济、先进性和美观等。 4、荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板（梁）法、刚接梁法、比拟正交异性板法。 5、实腹式悬链线拱的拱轴线和恒载压力线的关系是从拱顶向拱脚均匀增加。 6、按照受力体系分类，桥梁有梁、拱、索三大基本体系。 7、总跨径是多孔桥梁中各孔净跨径的总和。 8、计算跨径，拱桥是上、下部结构的相交面之中心间的水平距离。对设有支座的梁桥是相邻支座中心的水平距离。 9、橡胶支座的组成是橡胶片和薄钢片。 10、桥梁全长是对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的梁桥为桥面系行车道长度。 二、名词解释（10分，每小题2分） 1、重力式桥台；靠自身重力来平衡外力而保持其稳定的桥墩。 2、建筑高度；上部结构底缘至桥面顶面的垂直距离 3、净跨径；对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘之间的水平净距 4、拱桥的拱轴系数；拱脚处结构自重集度除以拱顶处结构自重集度。 5、桥梁的计算跨径；拱桥是上、下部结构的相交面之中心间的水平距离。对设有支座的梁桥是相邻支座中心的水平距离。 三、简答题（25分，每小题5分） 1、在施工中是如何处理不等跨连续拱桥的问题。 答：1 采用不同的矢跨比 2 采用不同的拱脚高程
桥涵施工安全培训考试题 班组：姓名：分数： 一、单项选择题（每题2分，共计10分） 1、墩身施工前，应搭设脚手架平台，脚手架应经过设计检算设计步距不应大于（），立杆横距不应大于（）。 A、1.9m 1.4m B、2.0m 1.5m C、2.1m 1.6m D、2.2m 1.7m 2、脚手架支搭时，架子工登高到（）以上时，应穿防滑鞋和佩挂好安全带。 A、距地面1m以上 B、距地面2m以上 C、距地面3m以上 D、距地面4m以上 3、支搭脚手架时操作人员必须严格执行脚手架操作规程，保证架子的搭设质量，凡铺设脚手板的作业层架子外侧必须设两道护栏和一道挡脚板，护栏高度为（）和（）。 A、1.2m 0.7m B、1.1m 0.6m C、1.3m 0.8m D、1.4m 0.9m 4、拆除脚手架时，拆架子人员一般为（）人一组，协同作业，互相关照、相互监督，禁严不按程序或原则任意拆除。 A、1～2 B、2～3 C、3～4 D、4～5 5、当同一施工地点有两台以上塔吊时，应保持两机间任何接近部位(包括吊重物)距离不小于（）。 A、1m B、2m C、3m D、4m 6、塔吊在作业中风力突然增大达到（）级时，必须立即停止作业，并紧固上、下塔身各连接螺栓。 A、3 B、4 C、5 D、6 7、框架涵、箱型桥侧模拆除时混凝土的强度应能保证其表面棱角不受损伤。在不掺入任何物质（如减水剂，缓凝剂等等）的情况下，一般（）小时后可拆除。
A、12小时 B、24小时 C、48小时 D、60小时 8、用机械吊运模板时，应先检查机械设备和绳索的安全性和可靠性，起吊后下面不得站人或通行。模板下放，距地面( )时，作业人员方可靠近操作。 A、0.5m B、1m C、1.5m D、2m 9、高墩爬模施工时，爬架爬升前，混凝土强度必须达到（）以上。爬模组装前，对各个部件进行检查，按顺序编号，并搭设操作平台。 A、5MPa B、10MPa C、15MPa D、20MPa 10、当采用超顶法放张时各台千斤顶必须配接单独油路，同步顶开千斤顶，顶开的最大间隙不得大于（），以能松开自锁螺母或插垫为度。 A、1mm B、2mm C、3mm D、4mm 二、多项选择题（每题2分，共计20分） 1、脚手架工程多发事故的主要类型都有哪些（）。 A、脚手架违规搭设、拆除引发坍塌。 B、人员从脚手架上高处坠落。 C、落物伤人。 2、脚手架拆除时一定要按照（）的顺序拆除。 A、先上后下 B、先左后右 C、先外后里 D、先架面材料后构架材料 E、先辅件后结构件 F、先结构件后连墙件 3、下列选项哪些是拆除脚手架时应注意的问题（）。 A、拆架子时要设架子拆除禁区，设专人监护，上方作业时禁止现场人员进入禁区。 B、拆除架子可以上下同时作业，任意拆除。 C、拆架子人员作业时必须戴挂好安全带，戴好安全帽，穿好胶底鞋。 D、避免单人进行拆除作业，因单人作业极易因把持杆件不稳、失衡而出现事故。
一、填空题 1)公路桥梁的作用按其随时间变化的性质,分为永久作用、可变作用、偶然作用。 2)按结构体系及其受力特点,桥梁可划分为梁桥、拱桥、悬索桥以及 组合体系。 3)桥跨结构在温度变化、混凝土的收缩与徐变、各种荷载引起的桥梁 挠度、地震影响、纵坡等影响下将会发生伸缩变形。 4)钢筋混凝土梁梁内钢筋分为两大类,有受力钢筋与构造钢筋。 5)作用代表值包括标准值、准永久值、频遇值。 6)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及 桥下净空、桥上及桥头引导纵坡的布置。 7)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台与框架式桥台等。 8)公路桥面构造包括桥面铺装、防水与排水系统、桥面伸缩装 置、人行道及附属设施等。 9)悬索桥主要由桥塔、锚碇、主缆与吊索 等组成。 10)重力式桥墩按截面形式划分,常见的有矩形、圆形、圆端形与尖 端形等。 11)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥 台、组合式轻型桥台等。 12)设计钢筋混凝土简支T梁,需拟定的主要尺寸有梁宽、梁高、腹板厚 度、翼缘板厚度。 13)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式与混 合式。 14)明挖扩大基础的稳定性验算包括倾覆稳定性验算与滑动稳定性验算。 15)桥梁支座按其变为的可能性分为活动支座与固定支座。 16)支座按其容许变形的可能性分为固定支座、单向支座与多向支座。 17)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、 一字式桥台等。 18)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。 19)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性与 美观等。 20)荷载横向分布影响线的计算方法主要有: 杠杆原理法、偏心压力法、铰接 板法、比拟正交异性板法。 21)通常将桥梁设计荷载分为三大类: 永久荷载、可变荷载、偶然荷 载。 22)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级,它包括
学号2—— 《工程制图与CAD》形考作业1、2和3 《工程制图与CAD》形考作业一 一、单项选择题（每题2分，共40分） 1 A、14mm B C）表示。 A、细实线 B、粗实线 C、细点划线 D、双点划线 4、不能用于定位轴线编号的拉丁字母是（ D ）。 A、O B、I C、Z D、以上全部 5、相对标高的零点正确的注写方式为（ C ）。
A、+0.000 B、-0.000 C、±0.000 D、无规定 6、定位轴线A/3表示（ D ）。 A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线 C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线 7 A、 及尺寸 C B、设计说明 C、总平面图 D、 9、建筑剖面图一般不需要标注（ C ）等内容。 A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度 10、下列（ A ）必定属于总平面表达的内容。 A、相邻建筑的位置 B、墙体轴线
C、柱子轴线 D、建筑物总高 11、正交和极轴追踪是（ B ）。 A、名称不同，但是一个概念 B、正交是极轴的一个特例 C、极轴是正交的一个特例； D、不相同的概念 12、下面（ B ）名称不能被修改或删除。 A、标准层 B、０层C 13 ）可以作为过滤器条件。 A、绿色 B、颜色 C、随块 D、随层 15、以下（ C ）说法是错误的。 A、可以用“绘图”|“圆环”命令绘制填充的实心圆 B、打断一条“构造线”将得到两条射线 C、不能用“绘图”|“椭圆”命令画圆
D、使用“绘图”|“正多边形”命令将得到一条多段线 16、按比例改变图形实际大小的命令是（ C ）。 A、OFFSET B、ZOOM、420ｘ297 C、SCALE D、STRETCH 17、改变图形实际位置的命令是（ A ）。 A、MOVE B、PAN C、ZOOM OFFSET 18、移动（ A）速度快，平移（Pan） Pan）的对象是视图 19、当图形中只有一个视口时，【重生成】的功能与（ C ）相同。 A、重画 B、窗口缩放 C、全部重生成 D、实时平移 20、对于图形界限非常大的复杂图形，（ D ）工具能快速简便地定位图形中的任一部分以便观察。
填空题 1) 公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。 2) 按结构体系及其受力特点，桥梁可划分为 梁桥 、 拱桥 、 悬索桥 以及 组合 体系。 3) 桥跨结构在 温度变化 、 混凝土的收缩和变 、 各种荷载引起的桥梁挠度 、 地震影响、纵坡 等影响下将会发生伸缩变形。 4) 钢筋混凝土梁梁钢筋分为两大类，有 受力钢筋 和 构造钢筋 。 5) 作用代表值包括 标准值 、 准永久值 、 频遇值 。 6) 桥梁纵断面设计包括 桥梁总跨径的确定 、 桥梁的分 、 桥面的标 高及桥下净空 、 桥上 及 桥头引导纵坡的布置 。 7) 桥台的常见型式有 重力式桥台、 轻型桥台、组合式桥台 和 框架式桥台 等。 8) 公路桥面构造包括 桥面铺装 、 防水和排水系统 、 桥面伸缩装置 、 人行道及附属设施 等。 9) 悬索桥主要由 桥塔 、 锚碇 、 主缆 和 吊索 等组成。 10) 重力式桥墩按截面形式划分，常见的有 矩形 、 圆形 、 圆端形 和尖端形等。 11) 常见的轻型桥台有 薄壁轻型桥台 、 支撑梁轻型桥台 、 框架式轻型桥台 、 组合式轻型桥台 等。 12) 设计钢筋混凝土简支T 梁，需拟定的主要尺寸有 梁宽 、 梁高 、 腹板厚度 、 翼缘板厚度 。 13) 柱式桥墩的主要型式主要有 独柱式 、 双柱式 、 多柱式 和 混合式 。 14) 明挖扩大基础的稳定性验算包括 倾覆稳定性 验算和 滑动稳定性 验 算。 15) 桥梁支座按其变为的可能性分为 活动支座 和 固定支座 。 16) 支座按其容变形的可能性分为 固定支座 、单向支座 和 多向支座 。 17) 常用的重力式桥台有 U 形桥台 、 埋置式桥台 、 八字式桥台 、 一字式桥台 等。 18) 桥梁的主要组成部分包括 桥墩 、 桥台 及 桥跨结构 等。 19) 桥梁设计一般遵循的原则包括 安全性 、 适用性 、 经济性 、先 进性和美观等。 20)荷载横向分布影响线的计算法主要有： 杠杆原理法 、 偏心压力法 、 铰 接板法 、 比拟正交异性板法 。 21) 通常将桥梁设计荷载分为三大类： 永久荷载 、 可变荷载 、 偶然荷载 。 22) 公路桥梁设计汽车荷载分为 公路-I 级 、 公路-II 级 两个等级， 它包括车道荷载和车辆荷载，其中 车辆 荷载用于桥梁结构的局部加载和桥台验算。 23) 桥梁净空包括 设计洪水位 和 桥下通航净空 。 24)柱式桥墩的型式主要有 独柱式 、 双柱式 、 多柱式 和混 合柱式四种。 25) 进行扩大基础验算时，常进行基底的 倾覆 稳定性和 滑动 稳定性检算。 26) 我国古代隋朝时期修建，位于县的著名古桥是 州桥 。 27) 一般说来，桥梁的组成可分为两大部分 桥上结构 、 桥下结构 。 28)桥梁净空包括 设计洪水位 和 桥下通航水位 。 29) 预应力筋的主要类型有 高强钢丝和钢绞线 、 高强度粗钢筋 和 无粘结预应力钢筋 。 30) 桥面板的有效工作宽度与 板的支撑条件 、 荷载性质 、 荷载位置 有关。 31) 大型桥梁的设计阶段一般分为 初步设计 、 技术设计 与 施工设计 三个阶段。 32) 桥面铺装的类型有 水泥混凝土 、 沥青混凝土 沥青表面处置和 泥 结碎 。 33) 桥梁全长规定为：有桥台的桥梁是 两个桥台的侧墙或八字墙后端点之间的距离 ； 无桥台的桥梁 为桥面系行车道全长 。 34) 作用在支座上的竖向力有 结构自重反力 、 活荷载的支点反力 及其 影响力 。 35) 支座垫的作用是 调整坡度 。
北京交通大学 2004 —2005 学年第2 学期 A卷 课程名称:桥梁工程专业:土木工程年级:02级出题教师:季文玉,徐艳秋,韩冰,卢文良 题号一二三四总分 得 阅卷 我用人格担保在本次考试中，诚实守信，严格遵守考场纪律。 一、填空题（每空1分，共 18 分） 1重力式桥墩按墩身截面形式可分为桥墩、桥墩和桥墩等。 号 2 桥梁的主要组成部分包括、及等。学 3 桥梁设计一般遵循的原则包括、、、先进性和美观等。
4荷载横向分布影响线的计算方法主要有：、、 、、。 5 铁路下承式钢桁梁由、、、、制动撑架 及支座组成。 二、名词解释（每个3分，共 12分） 名1 重力式桥台；2建筑高度；3 净跨径；4钢桁梁桥中的大节点姓 三、简答题（每题5分，共 35分） 1．简述“全预应力混凝土梁”和“部分预应力混凝土梁”各自的优缺点。 2．先张法预应力混凝土梁中一些预应力钢筋为何在梁端附近要与混凝土绝缘？如何实 现其与混凝土绝缘？ 3．在钢桁梁中要设置联结系，它们的作用是什么？桥门架位于何处？ 4．支座布置原则是什么？固定支座的布置有何要求？ 5．铁路标准设计系列梁型中，跨度20m的钢筋混凝土低高度梁比同样跨度的普通高级班度梁的混凝土用量明显多，试分析其原因。 6．铁路有碴桥面中的碎石道床有哪些作用？
7．试举属于永久荷载、可变荷载的具体桥梁设计荷载各3例。 四、计算题（共35分） 1（10分）计算图1所示矩形截面重力式桥墩墩身在偏心压力作用下的最大压应力（若 出现拉应力，需进行应力重分布计算，不考虑偏心增大系数的影响）。（尺寸单位： cm）院学2（8分）某桥墩基础为扩大基础，基底截面如图2所示，其中纵向d=300cm，横向在所b=600cm，竖向力N=2500kN，纵向水平力P=940kN，纵向弯矩ηM=1815kN-m。基础K?1.3）和倾与土壤的摩擦系数f=0.35。检算基底的滑动稳定性（滑动稳定性系数c K?1.5）覆稳定性（倾覆稳定性系数0图1 图2 l?5m，由两片）一座钢筋混凝土简支梁桥，计算跨径为T梁现浇而成，主梁横向间3（17分。试计算：距 2.0m，桥面宽 3.0m⑴用杠杆原理法绘出1号主梁荷载横向分布影响线，并求出1号主梁在图3a所示荷载情况下的荷载横向分布系数（注：集中力距桥面板边缘至少应有0.5m的距离；两集中力的横向距离1.8m 不能改变）； ⑵绘出1号主梁的跨中弯矩及支点剪力的影响线； M Q，3b所示汽车荷载下的最大跨中弯矩和最大支点剪力⑶求出1号主梁在图l.500????1.31?。（提示：需移动荷载，冲击系数找最不利位置，但是两集中力的距离不能变）。 P/2 P/2 1.8m
桥梁工程一 一、单项选择题(只有一个选项正确，共10道小题) 1. 桥梁按体系划分可分为梁桥、拱桥、悬索桥、组合体系桥。 2. 桥梁的建筑高度是指桥面与桥跨结构最低边缘的高差。 3. 公路桥梁总长是指桥梁两个桥台侧墙尾端间的距离。 4. 下列桥梁中不属于组合体系桥梁的结合梁桥。 5. 以公路40m简支梁桥为例，①标准跨径、②计算跨径、③梁长这三个数据间数值对比关系正确的是①>③>②。 6. 以铁路48m简支梁桥为例，①标准跨径、②计算跨径、③梁长这三个数据间数值对比关系正确的是①＝②<③。 7. 桥梁设计中除了需要的相关力学、数学等基础知识外，设计必须依据的资料是设计技术规范。 8. 我国桥梁设计程序可分为前期工作及设计阶段，设计阶段按“三阶段设计”进行，即初步设计、技术设计与施工设计。 9. 下列哪一个选项不属于桥梁总体规划设计的基本内容桥型选定。 二．判断题(判断正误，共6道小题) 10. 常规桥梁在进行孔跨布置工作中不需要重点考虑的因素为桥址处气候条件。 11. 斜腿刚构桥是梁式桥的一种形式。（×） 12. 悬索桥是跨越能力最大的桥型。（√） 13. 桥梁设计初步阶段包括完成施工详图、施工组织设计和施工预算。（×） 14. 桥位的选择是在服从路线总方向的前提下进行的。（×） 15. 一般来说，桥的跨径越大，总造价越高，施工却越容易。（×） 16. 公路桥梁的总长一般是根据水文计算来确定的。（√） 三、主观题(共3道小题) 18. 请给出按结构体系划分的桥梁结构形式分类情况，并回答各类桥梁的主要受力特征。 参考答案： 桥梁按结构体系可以分为：梁桥、拱桥、悬索桥、组合体系桥梁。 梁桥是主要以主梁受弯来承受荷载；拱桥主要是以拱圈受压来承受荷载；悬
三、是非判断题 1)悬臂梁桥一般为静定结构，可在地基较差的条件下使用。（ Y） 2)年温差影响对简支梁只引起温度自应力，并不导致结构内温度次内力。（Y ） 3)在超静定梁中，预应力引起的次力矩是由支座次反力产生的，因此次力矩是非 线性的。（ N） 4)混凝土的徐变对于静定结构不会引起次内力，也不会产生徐变变形。（N） 5)因箱形截面梁抗弯、扭能力强，因此简支钢筋混凝土梁采用箱形截面是合适的。 （Y ） 6)采用悬臂法施工的预应力混凝土连续梁因中间桥墩上要放支座，故施工时存在 体系转换的问题，而采用悬臂法施工的预应力混凝土连续刚构则施工时不存在体系转换问题。（N ） 7)连续梁自重内力的计算与施工方法无关，只与主梁结构最终体系有关。（N ） 8)在同一座连续梁桥中的主梁自重内力与采用的施工方法、顺序、体系转换的具 体情况有关，因为主梁自重内力只与它的计算跨径和自重的分布情况有关。（Y ） 9)横隔梁在装配式Ｔ形梁桥中起着保证各片主梁相互连成整体的作用。（Y ） 10)在预应力混凝土连续梁中，次力矩为零的束筋位置为吻合束位置。（Y ） 11)连续板桥在支点处产生负弯矩，对跨中弯矩起到卸载作用，故可以比简支梁桥 的跨径做得大一些或其厚度比同跨径的简支梁做得薄一些。（Y ） 12)简支梁桥是静定结构，结构内力不受基础变位的影响，因而能适用于地基较差 的桥位上建桥。（Y ） 13)在超静定梁中，混凝土徐变引起的结构次内力在梁内的分布是非线性的，因为 在混凝土结硬初期，徐变增长较快，随着龄期的增长，徐变逐渐减慢。（Y ）14)在超静定梁中，预加力的次力矩是由多余约束的次反力产生的，因此该力矩是 非线性分布的。（N ） 15)横隔梁在装配式 T 梁桥中起着保证各片主梁相互连成整体的作用。 (N ) 16)板式橡胶支座的水平位移是通过支座与梁底或墩台面间的相对滑动实现的。 ( N ) 17)桥梁的建筑高度不得大于其容许建筑高度，才能保证桥下的通航要求。( N )
学号： 题 班级： 姓名： 答 要 内 不 专业： 线 封 （五号 学院（部） ： 密 一、 填空题(50×1 分=50 分) 2009 年 7 月 11. 拱桥施工方法有：有支架施工法、_______悬臂施工法 缆索吊装法 转体法 劲性骨架法 三、 简答题（共 22 分） 二、 单项选择(8×2 分=16 分) 2008－2009 学年第二学期期末考试 《桥梁工程》试题（A ） 1．在公路桥梁作用（荷载）分类中，预应力作用属于（A ）。 (A) 永久作用 (B)可变作用 (C) 偶然作用 (D) 其它作用 2．对于四边简支的板，单向板的长边与短边之比是（ B ）。 (A) 大于 1 (B)大于或等于 2 (C) 小于或等于 2 (D) 小于 2 3．在公路多片主梁之间设置横隔板，其作用在于（ D ）。 (A) 提高桥梁的抗弯能力 (B) 提高桥梁的抗剪能力 (C) 提高桥梁的抗扭能力 (D) 提高桥梁的整体工作性能 4．特大跨度斜拉桥的主梁采用扁平钢箱的主要原因是（ C ）。 (A) 构造简单，便于工厂制造 (B) 自重轻，便于运输和吊装 (C) 受力合理，抗风稳定性好 (D) 外形美观，线条简洁 5、配置主梁的预应力筋时，需要预先作出主梁的（ D ）。 (A) 弯矩图 (B) 剪力图 (C) 影响线图 (D) 内力包络图 1. 桥梁由_______上部结构________、__下不结构_____________及_____________支座__组成。 2. 桥梁按受力体系划分为_____梁桥 拱桥 悬索桥 作何体系 __________、_______________、_______________及_______________。 3. 求简支梁荷载横向分布系数方法有：杠杆原理法、__铰接法___刚结板法__比拟正交异形板法 ________、_______________、刚性横梁法和_______________等。 4. 桥梁设计基本原则___安全 适用 经济 美观____________、_______________、_______________及 _______________。 5. 按桥梁承重结构的受力特征，梁桥的主梁以受_弯____为主，拱桥的拱圈以受___压__为主，悬索桥的 主缆以受____拉_为主。 6. 公路桥桥面构造包括______栏杆_________、__桥面铺装_____________、人行道、路缘石、_____排水 防水系统__________、灯柱、_______安全护栏________和深锁装置_______________。 7. 钢桥所用的连接主要有_铆接 焊接 栓接______________、_______________和_______________三种方 式。 上承式钢板梁桥由_______8. 主梁，上平纵联，下平纵联，横联 8. ________、_______________、_______________及_______________组成。 9. 桥面布置在桥跨承重结构上面的桥，称为______上承式_________桥；可同时通行汽车和列车的桥，称 为__________公铁两用_____桥；主梁采用钢、桥面板采用混凝土的梁桥，称为_____结合梁 __________桥；采用砖、石、素混凝土块砌筑成的拱桥，称为____圬工供___________桥。 10. 常见桥墩形式有____重力式___空心式桥墩，柔性墩，桩（柱）式墩，薄壁墩 ________、_______________、_______________、_______________及_______________等。 ______________、________________________、__________________________和 _______________________等。 12. 对于钢筋混凝土结构而言，钢筋分为___受力钢筋 构造钢筋____________和_______________。 6．在较宽较深的河流上修建大跨度斜拉桥时，主梁施工不宜采用的方法是（C ）。 (A) 悬臂施工法 (B) 顶推法 (C) 满堂支架法 (D) 转体法 7．有河水处的桩基础施工应采用什么方法（ A ）。 (A) 机械钻孔 (B) 人工挖孔 (C) 大开挖 (D) 以上任意方法均可 8、一座钢筋混凝土简支梁桥运营后梁体出现开裂，裂缝的位置和大致分布情况如下图所示意。请分 析引起该开裂情况的最可能的内力原因是（ C ）。 (A) 剪力过大； (B) 轴力过大； (C) 弯矩过大； (D) 扭矩过大 平平平平平 平平平平平平平 1.公路车道荷载需要纵、横向折减，为什么？（6 分） 13. 拱桥按受力特点划分，分为______三铰拱 _________、_________两铰拱 无铰拱______和 _______________。 14. 目前，桥梁的抗震设计标准可按分类设防的抗震设计思想进行，即“_______小震不坏 中震可修 大 震不倒________________、________________________、______________________”。 第 1 页（共 4 页） 第 2 页（共 4 页） 题号 一 二 三 四 总分 复核人 分数 评卷人 得分 评卷人 得分 评卷人 得分 评卷人
一、名词解释 1、斜交角 斜交角：是指桥轴线与水流方向所夹的锐角。 2、斜度 斜度；是指桥轴线与水流方向垂线所夹的锐角。 3、正交桥梁 正交桥梁：是指桥轴线与水流方向垂直的桥梁，该种桥梁主筋顺桥轴线，横向钢筋垂直于主筋。 4、斜交桥梁 斜交桥梁：是指桥轴线与水流方向不垂直的桥梁，该种桥梁主筋顺桥轴线，横向钢筋部分垂直于主筋，部分平行于主筋。 5、横隔梁： 是装配式T型桥梁的一部分，起保证主梁相互连接整体的作用。它的刚度愈大，桥梁的整体性就越好。 6、梁式桥： 用梁作为桥身主要承重结构的桥。而梁作为承重结构是以它的抗弯能力来承受荷载的。7、简支梁桥： 由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。 8、T型梁桥： 以T型梁为主要承重结构的梁式桥。在桥上荷载作用产生正弯矩时,梁作成这样上大下小的T形并在下缘配筋便充分利用了混凝土的抗压强度大和钢筋的高抗拉强度进而比矩形梁桥节省了材料,减轻了自重。 9、主筋： 亦称纵向受力钢筋，仅在截面受拉区配置其的受弯构件称单筋截面受弯构件，同时在截面受压区配置其的称为双筋截面受弯构件。因此主钢筋按其受力不同而有受拉及受压主钢筋两
种。受拉主钢筋系承受拉拉力，受拉主钢筋则承受压应力。 10、箍筋： 用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。 11、桥位施工测量： 精准确地定出桥梁墩台的中心位置、桥轴线测量以及对构造物各细部构造的定位和放样。12、交会法： 在水中对墩台的定位测量中，从三个方向交会一点的测量方法。 13、预拱度： 为了避免桥梁在使用过程中由于荷载而产生变形影响美观或其功能，在施工时预设与荷载变形相反方向的挠度，称为预拱度。其大小通常取全部恒载和一半静汽车荷载所产生的竖向挠度值，即F= -(Fg+1/2*Fp)，式中Fg为恒载引起的挠度，Fp为静汽车荷载引起的挠度。14、混凝土的施工配合比： 是在现场砂和石一定含水量的情况下，对于一定拌和用量的混凝土中各种材料用量之比。15、施工前的设计技术交底： 一般由建设单位主持，设计、监理和施工单位参加。先由设计单位说明工程的设计依据、意图和功能要求，并对特殊结构、新材料、新工艺和新技术提出设计要求，进行技术交底。然后施工单位根据研究图纸的记录以及对设计意图的理解，提出对设计图纸的疑问、建议和变更。最后在统一认识的基础上，对所探讨的问题逐一做好记录，形成“设计技术交底纪要”。由建设单位正式行文，参加单位共同会签盖章，作为与设计文件同时使用的技术文件和指导施工依据，以及建设单位与施工单位进行工程结算的依据。 16、先张法施工工艺： 在浇筑混凝土前张拉预应力筋，将其临时锚固在张拉台座上，然后立模浇筑混凝土，待梁体混凝土达到规定强度（不得低于设计强度的70%）时，逐渐将预应力筋放松，这样就因预应力筋的弹性回缩通过其与混凝土之间的粘结作用，使混凝土获得预压应力。 17、后张法施工工艺： 先浇筑留有预应力筋孔道的梁体，待混凝土达到规定强度后，再在预留孔道内穿入预应力筋进行张拉锚固（有时预留孔道内已事先埋束，待梁体混凝土达到规定强度后，再进行预应力筋张拉锚固）。最后进行孔道压浆并浇筑梁端封头混凝土。 18、封锚： 对后张法施工的预应力混凝土构件，在预应力钢筋（束）张拉锚固后，为保护锚具及预应力钢筋（束），使其不受腐蚀，而在构件端部浇筑混凝土封闭锚具。 二、填空题 1、装配式钢筋混凝土和预应力混凝土梁桥的桥面铺装，目前采用的一般形式有(普通水泥混 凝土或沥青混凝土铺装）、（防水混凝土铺装）和（具有贴式防水层的水泥混凝土或沥青混凝土铺装）三种。 2、在桥面排水中，当纵坡大于2%而桥长小于50米时，宜在桥上每隔（12~15 米）米设置 一个泄水管。 3、在选择伸缩装置的类型时，主要取决于桥梁的（伸缩量）。 4、梁桥按承重结构的横截面形式可分为（板桥）、（肋板式梁桥）和（箱形梁桥）三种形式。 5、钢筋混凝土简支板桥的跨径一般只适用于（5~13）米，预应力混凝土简支板桥的跨径一 般只适用于（8~16）米。 6、按施工方法划分，梁桥可分为（整体浇筑式梁桥）、（装配式梁桥）和（组合式梁桥）三 种。
一、选择题（每题2 分，共24 分） 1.用刚性横梁法计算出的某梁荷载横向分布影响线的形状是( A ) A.一根直线 B.一根折线 C.一根曲线 D.一根抛物线 2.桥梁两个桥台侧墙或八字墙后端点之间的距离称为( C ) A.桥梁跨度 B.桥梁总长 C.桥梁全长 D.桥梁标准跨径 3.缆索吊装施工适用的场合是( A ) A.混凝土拱桥 B.连续梁桥 C.简支梁桥 D.悬臂梁桥 4.重力式桥台的主要特点是依靠_____来平衡外力而保持其稳定。( B ) A.台后土压力 B.自身重量 C.台内填土 D.锥坡填土 5.桥梁的_____反映了其泄洪能力。( D ) A.计算跨径 B.总跨径 C.桥梁高度 D.净跨径 6.当m=1，拱轴线即成为( D ) A.悬链线 B.圆弧线 C.高次抛物线 D.二次抛物线 7.梁式桥的标准跨径是指（C ） A.相邻两个桥墩(台)之间的净距 B.相邻两个支座中心之间的距离 C.相邻两个桥墩中线之间的距离 D.梁的长度 8．对于坡桥，宜将固定支座布置在标高______的墩台上。（B ） A.相对较高 B.相对较低 C.相对平均 D.以上都不对 9．根据下列各承重结构截面型式的特点，你认为最适于连续梁桥的截面型式是（C ） A.板式截面 B.肋板式截面 C.箱形截面 D.T型截面 10．在桥梁墩、台计算中，对于______计入汽车荷载的冲击力。（D） A.重力式墩、台 B.钢筋混凝土柱式墩、台 C.任何型式墩、台均不需要 D.A和B 11．桥台计算时，车辆布载可按______布置。（D ） A.车辆荷载仅布置在台后填土的破坏棱体上 B.车辆荷载仅布置在桥跨结构上 C.车辆荷载同时布置在桥跨结构和破坏棱体上 D.A、B、C 都正确 12．在桥墩计算中，对装配式预应力空心桥墩所施加的预应力应列为______荷载。（A ） A.永久 B.基本可变 C.其他可变 D.偶然 二、判断题（每题2 分，共16 分） 1、任何纵横梁格系结构比拟成的异性板，可以完全仿造真正的材料异性板来求解，只是挠曲微分方程中的刚度常数不同罢了。（√ ）
二、名词解释： 1. 桥梁建筑高度：是上部结构底缘至桥面的垂直距离。 2. 计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。 3. 标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。 4. 桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。 5. 净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。 6.永久作用：是指在结构设计基准期内，其值不随时间而变化，或其变化值与平均值比较可忽略不计的作用，也称恒载。 7.可变作用：是指在结构设计基准期内，其值随时间变化，且其变化值与平均值比较不可忽略的作用。 8．偶然作用：是指在结构设计基准期内出现的概率很小，一旦出现，其值很大且持续时间很短的作用。 9.汽车冲击力：由于桥面不平整、轮胎不圆、发动机抖动引起的汽车对桥梁结构产生的作用力。 三、问答题： 1．桥梁由哪几部分组成,并简述个部分的作用？ 答：桥梁由五个“大部件”与五个“小部件”组成。所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。这五大部件是： 1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。 2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。 3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。 4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。为保护桥台和路堤填土，桥台两侧常做一些防护工程。另一侧则支承桥跨上部结构的端部。 5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。 所谓五小部件都是直接与桥梁服务功能有关的部件。这五小部件是： 1）桥面铺装（或称行车道铺装）。铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。特别在钢箱梁上铺设沥青路面的技术要求甚严。 2）排水防水系统。应迅速排除桥面上积水，并使渗水可能性降至最小限度。此外， 城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。 3）栏杆（或防撞栏杆）。它既是保证安全的构造措施，又是有利于观赏的最佳装饰件。 4）伸缩缝。桥跨上部结构之间，或在桥跨上部结构与桥台端墙之间，设有缝隙，保证结构在各种因素作用下的变位。为使桥面上行车顺适，无任何颠动，桥上要设置伸缩缝构造。特别是大
桥梁工程》习题集 湖北交通职业技术学院 道路桥梁工程技术教研室 2008．3
一、填空题 1桥梁通常由_上部结构_、_下部结构_和_支座 三大部分组成。 2、 按主要承重构件的受力情况，桥梁可分为 _梁式桥、 拱式桥、悬索桥 刚架桥、组合体系桥五种。 3、 按行车道的位置，桥梁可分为 _上承式桥_、_下承式桥_和_中承式桥_。 4、 有桥台的桥梁的全长L q 是指—两岸桥台侧墙—或八字墙尾端间距离。 5、梁桥在竖向荷载作用下，梁截面内力有 剪力 、弯矩，墩台承受 竖反力作用。 6、吊桥以 缆索 为承重构件。 二、选择题 1、多孔跨径总长L d =60m 的桥梁属于（B ）。 A 、小桥 B 、中桥 C 大桥 D 特大桥 2、梁桥桥跨结构两支座中心间的距离为（ B ）。 A 、标准跨径 B 计算跨径 C 标准跨径 3、桥梁建筑高度是指（D ）。 A 、行车路面至桥墩（台）基础底面的距离 B 行车路面至墩（台）帽顶面间的距离 C 桥面上栏杆柱的上端至上部结构最低边缘间的距离 D 行车路面至桥跨结构最下缘间的距离 三、问答题 1什么是桥梁的全长？ 答：桥梁的全长简称桥长，有桥台的桥梁指两岸桥台翼墙尾端间的距离, 无桥台的桥梁指桥面系行车道长度。 四、识图题（10分） 第一篇 第一章 概述 总论
请注明下面梁桥图中数字所表示的各部位的名称及字母所表示的主要尺寸的名称
K ______________________________ 5 _______ 丄璽塹 1、桥墩2 、基础3 、锥形护坡4、路基边坡5、桥台 L: 桥长L 0：净跨径h :建筑高度H :桥下净空
东财《工程制图》在线作业1-0001 试卷总分:100 得分:0 一、单选题(共20 道试题,共60 分) 1.当直线段或平面图形平行于投影面时,其投影反映( )。 A.唯一性 B.平行性 C.实形性 D.类似性 正确答案:C 2.筋的种类代号“Φ”表示的钢筋种类是( )。 A.HPB400钢筋 B.HRB335钢筋 C.HPB300钢筋 D.HRB400钢筋 正确答案:C 3.总平面图中,高层建筑宜在图形内右上角以( )表示建筑物层数。 A.点数 B.点数或数字 C.文字说明 D.数字 正确答案:D 4.截面图与剖面图的区别主要在于( )。 A.图纸大小不同 B.绘图比例不同 C.表达内容不同 D.绘制范围不同 正确答案:D 5.拉长命令“lengrhen”修改开放曲线的长度时有很多选项,除了( )。 A.封闭 B.百分数 C.动态 D.增量 正确答案:A 6.在CAD中画完一幅图后,在保存该图形文件时( )作为扩展名。
A.dwt B.cfg C.bmp D.dwg 正确答案:D 7.假想用一个剖切平面将形体切开,移去观察者与剖切平面之间的部分,将剩下的那部分形体向投影面投影,所得到的投影图叫做( )。 A.平面图 B.视图 C.剖面图 D.断面图 正确答案:C 8.局部剖面图一般是以( )为界,分别画出每层的构造的。 A.虚线 B.点划线 C.曲线 D.波浪线 正确答案:D 9.如果要部分反选被选中的图形对象,可以按住键盘快捷键,并鼠标左键点击要反选的图形,这个快捷键是( )。 A.Esc B.Ctrl C.Shift D.Tab 正确答案:C 10.在CAD中线型管理器在( )菜单下。 A.视图 B.格式 C.编辑 D.工具 正确答案:B 11.“V投影”反映了形体的( )。 A.长度和高度 B.长度和宽度
《桥梁工程》作业 一、桥面板内力计算 作业1：单向板内力计算 条件：①桥主梁跨径为19.5m，桥墩中心距为20m，横隔梁间距4.85m，桥宽为5×1.6+2×0.75=9.5m，主梁为5片。铺装层由沥青面层（0.03m）和混凝土垫层（0.09m）组成。板厚120mm，主梁宽180mm，高1300mm。②桥面荷载：公路Ⅰ级 要求：确定板内弯距 作业2：铰接悬臂板内力计算 已知：铰接悬臂板，公路－Ⅰ级；桥面铺装：3cm沥青混凝土面层，γ 1 =24kN／ m3；平均12cm厚C30号混凝土垫层，γ 2=25kN／m3；T梁翼板：γ 3 =25kN／m3。 求算：设计内力 作业1：用杠杆原理法求支点处各梁的横向分布系数 条件：如图所示一桥面净空为净－7.4+2×1.0m人行道的钢筋混凝土T梁桥，共5根主梁。
作业2：用偏心压力法求跨中处各梁的荷载横向分布系数 条件：如图所示一桥面净空为净－7.4+2×1.0m 人行道的钢筋混凝土T 梁桥，共5根主梁，各主梁横截面相同，计算跨径为19.5m 。 要求：求荷载位于跨中处时各梁的荷载横向分布系数 作业3：用修正的偏心压力法求跨中处各梁的荷载横向分布系数 条件：如图所示一桥面净空为净－7.4+2×1.0m 人行道的钢筋混凝土T 梁桥，共5根主梁，各主梁横截面相同，计算跨径为19.5m 。 要求：求荷载位于跨中处时各梁的荷载横向分布系数 主梁一般构造图 桥梁横断面桥梁横断面 桥梁横断面
三、主梁内力计算 条件：如图所示钢筋混凝土简支梁桥，桥梁宽净7.4+2×1.0m ，各主梁横截面相同，设计荷载为公路－Ⅰ级，人群荷载为3.52/m KN ，计算跨径为19.5m ，冲击系数μ=0.13。 要求：计算①号梁在活载作用下跨中弯距和支点剪力 四、横隔梁内力计算 条件：如图所示钢筋混凝土简支梁桥，桥梁宽净7.4+2×1.0m ，各主梁横截面相同，设计荷载为公路－Ⅰ级，人群荷载为3.52/m KN ，计算跨径为19.5m ，冲击系数μ=0.13。 要求：计算跨中横隔梁在②和③号主梁之间r-r 截面上的弯距r M 和靠近1号主梁处的截面剪力右1V 桥梁横断面 桥梁横断面
