盐雾腐蚀试验箱使用说明书
安全须知
一、试验箱安全常识
A.试验箱在安装时箱体外壳必须接地，如果试验箱没有接地，一旦漏电
则会有电击贩危险。
B.不要在设备没有安装好之前运行设备，确保安装可靠后再进行试验。
C.如果箱内放置发热试样时，试样控制电源请使用外加电源，不要直接
使用本机电源。
D.箱体运行会产生危险电流，非专业人员请勿打开电控柜盖板。
E.机器运转时，各种马达、风扇在控制器控制下，按指令启动，千万不
要用手触摸暂时处于静止状态的元器件，防止元器件突然启动，造成人身伤害，确实需要靠近转动部件处工作时，请切断电源开关，并确保防护装置完好。
F.禁止内有试样时移动试验箱，否则试样可能反转或跌落。
G.试验箱必须安装水平，否则会引起报警或控制不稳。
H.使用前确保试验箱已固定，即脚轮离地调整脚着地，否则在受到外力
时试验箱会意外移动。
I.试验箱使用之前请仔细阅读说明书中安全要求和设备上的安全标识。
二、不能放入试验箱的物质
●爆炸物
A.硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙三醇三硝酸酯）、硝化纤
维素及其它爆炸性的硝酸酯类。
B.三硝基苯、三硝基甲苯、三硝基苯酚（苦味酸）及其它爆炸性的硝基
化合物。
C.过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化
物。
●可燃物
A.自燃物
金属类：锂、钾、钠、黄磷、硫化磷、红磷。
赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
B.氧化物性质类
a.氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
b.过氧酸钾、过氧酸钠、过氧酸铵以及其它的过氧酸盐类。
c.过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。
d.硝酸钾、硝酸钠以及其它的硝酸盐类。
e.次氯酸钾以及其它的次氯酸盐类。
f.亚氯酸钠以及其它的亚氯酸盐类。
●可烯品
A.乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质。
B.普通乙烷、氧化乙烯、丙酮苯、丁酮、基甲酮及其它燃点在-30℃以上
而小于0℃的物质。
C.甲醇、乙醇、二甲苯、酸醋戊酯和其它燃点在0℃以上低于30℃的物
质。
D.煤油、轻油、松节油、异戊醇、酸醋及其它燃点在30℃以上低于65℃
的物质。
可燃气体
氢、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在温度15℃和一个大气压下是气体状态的可燃气体。
三、试验箱使用注意事项
（1）在操作当中，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：
A、高温气流冲出箱外………………十分危险
B、箱门内侧仍然保持高温…………造成烫伤
C、高温空气可能触发火灾报警，产生误动作
（2）请确认设备运行时箱门紧闭，开门前，注意箱体内部温度，以免烫伤或冻伤。
（3）避免于十五分钟内反复开启/关闭冷冻机组。
（4）电路断路器和超温保护器是提供本机测试品以及操作者的安全保护，故请定期检查。
（5）所有试样应均匀放置，试样的放置应保证在工作室有效空间内。
（6）在插、拔试验箱与计算机的通迅接口连接线时，必须先关掉计算机电源，绝不允许带电插拔，带电插拔有可能损坏控制器或计算机的通迅模块。（7）请勿在设备高温运行时切断电源，尤其在设备内部存在热负载的情况下，这容易引起局部过热，导致设备内零部件烧毁。
（8）试验结束工作后，不要立即打开工作室大门，以免遭受冷气、热气流对操作员的冲击。如必须马上取出试验样品，必须配戴防护手套，以免烫伤或冻伤。
（9）试验工作结束，不用试验箱时，务必关掉总电源开关，以防雷击等意外情况。
目录
一、试验准备 (1)
1.1 箱体加水和水位检查 (1)
1.2 饱和桶加水和水位检查 (1)
1.3 盐水箱加水 (2)
1.4 水管气管检查 (2)
1.5 放置试样 (2)
二、仪表按钮说明 (3)
2.1 温控仪按钮说明 (3)
2.2 间歇喷雾定时器 (4)
2.3 总时间定时器 (5)
三、试验具体操作流程： (5)
四、试验结束工作 (6)
一、试验准备
1.1箱体加水和水位检查
1.1.1箱体加水
1、在给箱体加水前，关闭箱体的所有排水阀门。
2、给箱体内加入纯净水、蒸馏水、或者去离子水，一般箱体加水量为100-200L（不同机型加水量会有所不同），以箱体内黑色浮球浮起来为宜（黑色浮球为水位保护浮球）。
3、箱体上部四周水密封槽应加入适量的蒸馏水，不宜过满，亦不宜过少，以浸过橡胶支撑垫关闭箱盖时水和盐雾均不外溢为佳。
1.1.2水位检查
在试验前，首先给箱体加水，加水前关闭箱体后面的排水阀，然后在箱体内加入纯净水或蒸馏水，加水量以可以浮起箱体右侧底部的黑色浮球为宜，若开机时出现箱体低水位现象，请检查箱体是否水平，副箱体部位不可偏高。
工作室底部加热水槽内加足蒸馏水或去离子水，以防止加热时加热管上结水垢，散热不良而产生暴烈，最终损坏。
注意：不可在喷雾过程向饱和桶加水，加水必须停止喷雾或关掉气源，否由会出现有气从加水口冒出，无法加水的现象。
1.2饱和桶加水和水位检查
1.2.1饱和桶加水
1、控柜门，可以看到饱和桶上透明的水位标，观察饱和桶实际水位，及最高水位的位置（水位标的最上端）；
2、将饱和桶加水阀门打开（与水管垂直为关闭状态，与水管水平为开启状态）；
3、从加水口加入纯净水（切不可将盐水误加进去），注意观察水位标，当水位达到要求后，停止加水，并关闭加水手阀；
如饱和器内水量不足，请加入适量的纯水或蒸馏水。如处在喷雾状态，请停止喷雾。加水时，先打开饱和桶加液阀，然后从饱和桶加水口加入，加好水后关闭加液阀。
1.2.2饱和桶水位检查
检查饱和桶的水位，打开设备右侧朽电柜的箱体门，饱和器位于设备右下角，饱和器上的透明水管，即水位标。饱和器内水位达到饱和器满箱的五分之四为宜，当水位降低至满箱的五分之二时应及时补水，防止因缺水而导致试验中断。
给饱和器加水时应注意水位不宜过满，水位过高时可能使得气体进入饱和桶后，将带出
很多水到喷头处，导致喷雾量增大，实际盐雾沉降不准备。
加水时一定要注意饱和器加水口位置，防止加入到盐水箱内而影响试验溶液的浓度而影响最后的试验，或误将盐水加入到饱和器当中。
1.3盐水箱加水
将盐水溶液以1：19的比例配置好后倒入盐水箱内，注意配置溶液的水必须是纯净水，溶液有杂质会影响试验结果或阻塞喷嘴。
注意：在加盐水时，应慢慢将盐溶液倒入盐水箱，防止溅到箱体表面和其它器件上，以防腐蚀箱体和部件。
当试验过程中喷雾不正常时就要看一下盐水箱内水位是否正常。盐水箱内水位偏低时要加入盐溶液。
1.4水管气管检查
1、进气高压阀必须调在最小处，以免因通气时气压太大而损伤设备（大小方向见高压阀上的指示）；
2、检查贮水箱与工作室内喷雾器之间的水管是否连接完好，把配制好的盐溶液加入贮水箱内，排出硅胶管内的气体，使盐溶液自动流入喷雾器内，避免影响喷雾试验箱效果；
3、检查箱体后部的排雾管与外部软管连接是否完好，出口处应通往下水道，管路不应阻塞，以免影响箱体内部减压或造成盐雾外泄，对环境造成污染。
4、安装好箱体里面的漏斗，确保漏斗与外部集液容器之间的接管畅通完好，以免影响盐雾的收集；
5、检查气源与饱和器的连接管是否脱落，防止气源外溢引起供气不足的弊端。
1.5放置试样
在试验箱内放置试样品要离内壁有一定距离，确保样品周围的空气流通，假如空气流通受阻，会导致喷雾的均匀性降低，使试验误差增大或者达不到试验效果。
开启箱盖，将样品正确放置在工作室内的样品架上，样品之间应保持一定的距离，使样品暴露面积大于98%，再关上箱盖，使得盐雾液体可以最大限度的喷洒到试验样品上。
二、仪表按钮说明
2.1温控仪按钮说明
图2.1 温控仪
表2.1 温控仪迎按钮说明
项目名称说明
1 报警输出指示灯超温报警时此指示灯亮
2 加热指示灯加热管功率输出时灯亮
3 PV值显示试验实际测试值
4 SV值显示试验设定值
5 增加键按此键增加设定值
6 减少键按此键减少设定值
7 SET键按此键可以选择要设定温度值的位数
2.2间歇喷雾定时器
图2.2 间歇喷雾定时器
表2.2 间歇喷雾定时器
项目名称说明
1 喷雾设定时间通过此按钮上下方的加减按钮对喷雾时间进行设定。
2 运行时间显示显示喷雾或间歇在所设定时间已经运行的时间
3 减小按钮按这排键可以减小要设的时间及时间单位的选择
4 时间单位通过此按钮上下方的加减按钮对喷雾时间单位和停喷
时间单位进行选择，H：小时，M：分钟，S：秒
5 停喷设定时间通过此按钮上下方的加减按钮对间歇停喷时间进行设
定
6 增加按钮按这排键可以增加要设的时间及时间单位的选择
2.3总时间定时器
图2.3 总时间定时器
表2.3 总时间定时器
项目名称说明
1 运行时间显示显示设备在所设定时间内已经运行的时间
2 减小按钮按这排键可以减小要设定的时间
3 时间单位通过此按钮上下方加减按钮对所高时间单位进行选择
4 设定时间通过此按钮上下方的加减按钮对设备运行时间进行设定
5 增加按钮按这排键可以增加要设定的时间
注意：在运行过程修改定时器设定值，必须关闭该定时器重新启动复位后，新设置才能生效。否则计时器仍按照原有设定运行。
三、试验具体操作流程：
1、接通电源后，合上断路器，此时进入工作状态，按“电源”按钮，打开控制器和运转开关，对相关参数进行设定。
1）参数修改
A、长按“SET”键进入相应参数设定界面，此时PV显示器显示“S”，此为上限报警值，一般设置值比试验温度设定值SV高5℃；
B、继续按“SET”键进入第二组参数，此时PV显示“SC”，此为传感器误差修正值，一般不用修改；
C、再按“SET”键进入第三组参数，此时PV显示“P”，此为比例带控制同。
2）试验箱温度显示设定
参数设定时SV显示器显示的值为参数值。
A、当试验箱体温度与设备原始数据一样时，不用重新设定。
B、如果需要设定原始温度，按“增加”或“减小”按键调整设定值即可。
3）温度偏差修正
一般情况下不要修改设备此参数，如果设备使用使得环境不好，外界温度过低或者过高，会引起体温度与实际温度显示之间存在很大的误差，如果超出技术指标的范围，可进行修改。
A、按“SET”键进入第二组参数“SC”；
B、根据实际温度与测试温度的差值，按“增加”或“减小”键进行温度修正，使得试验实际温度与测试温度接近。
C、继续按“SET”键，退出设置界面即可。
2、饱和器温度设定和试验室温度设定一样。根据用户试验温度实时设定。加热指示灯亮，当箱内温度接近设定温度时加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。
3、根据试验所需时间，通过运转定时仪表上的“＋”“－”按钮选择时间单位，设定试验要进行的时间
4、接下来通过喷雾/停喷定时器上的“+”“-”按钮选择时间单位，设定喷雾和停喷试验各自要进行的时间。
5、设备开始喷时，通过进气调压阀调整好进气压力。根据试验要求，调整好“连续”或“间隙”喷雾开关，这时试验箱各系统已开始全面运行。此时试验开始（试验计时）。
6、巡视检查试验箱运行。特别注重查看计量筒内盐雾沉降量是否正常（每小时平均值为1-2毫升为正常）。若偏大或偏小，调节沉降量的大小。
7、试验按规定的时间自然停机后，应先关闭气源，然后再关闭电源，使试验箱各个系统均为静止状态。
四、试验结束工作
1、试验结束后（面板上的“试验结束”指示灯点亮），应先打开试验室的排气开关，排气电磁阀通电，通往压缩空气，将试验箱内的盐雾赶出试验室，大约15分钟，排气完成关闭机器电源开关；
2、接着打开试验箱的箱盖，最后取出样品，对样品进行检测；
3、将计量杯内的收集液倒掉，作好下次试验的准备；
4、排掉气源进口处的气水分离器中的积水，方法：用手将气水分离器底部的顶针往上推，待水全部排净后松手即可，顶针会自动复位。
一、盐雾的腐蚀 腐蚀是材料或其性能在环境的作用下引起的破坏或变质。大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。这里讲的盐雾是指氯化物的大气，它的主要腐蚀成分是海洋中的氯化物盐——氯化钠，它主要来源于海洋和内地盐碱地区。盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和防护层与内部金属发生电化学反应引起的。同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氯化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。造成对产品极坏的不良反应。 二、盐雾试验及与实际的联系 盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱，在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。 人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。 (1) 中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm2.h之间。 (2) 醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。 (3) 铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的8倍。
盐雾试验箱安全操作规 程
盐雾试验箱安全操作规程 一、开机 接通烟雾机的外供电源和气源→检查压力桶和试验箱排水阀是否关闭、检查进气压力表是否达到2Kg→开启烟雾机操作面板上电源、操作开关→观察控制版面指示是否有低水位和低盐水亮红灯及报警声→出现时要进行加水和加盐水来消除亮灯及报警故障（溶解试药级氯化钠于蒸馏水（或总溶解固体量小于200ppm以下的水中），调配成浓度为5±1%的试验液）→将需测试物品放置到试验箱内（试样之主要表面与铅垂线成15度至30度之倾斜）、同时调整试验产品需测试时间→调整计时器→开启控制版面计时开关、开启喷雾开关→控制版面压力表迅速动作（喷雾压力需设定为1Kg）→盐雾机喷雾工作开始； 二、设备运行 设备运行时：保障电源、水源、气源正常； 设备运行时：压力桶之温度须保持在47±1℃，盐水桶之温度在35±1℃； 设备运行时：试验室的相对温度须保持在85%； 设备运行时：喷雾液量以整个时间计算，在采取容器上，应每小时平均可收集至之盐水溶液。喷雾液至少应收集16小时，以其平均值表求喷雾量。 三、其他 停机：先关闭控制版面喷雾开关→开启除雾开关、待实验箱雾出除干净后才能打开实验箱盖；
周以上时间停用机器需全面清洗干净；（喷嘴拆卸时要轻拿轻放，并用清水冲洗干净） 盐雾试验箱安全操作规程 四、开机 接通烟雾机的外供电源和气源→检查压力桶和试验箱排水阀是否关闭、检查进气压力表是否达到2Kg→开启烟雾机操作面板上电源、操作开关→观察控制版面指示是否有低水位和低盐水亮红灯及报警声→出现时要进行加水和加盐水来消除亮灯及报警故障（溶解试药级氯化钠于蒸馏水（或总溶解固体量小于200ppm以下的水中），调配成浓度为5±1%的试验液）→将需测试物品放置到试验箱内（试样之主要表面与铅垂线成15度至30度之倾斜）、同时调整试验产品需测试时间→调整计时器→开启控制版面计时开关、开启喷雾开关→控制版面压力表迅速动作（喷雾压力需设定为1Kg）→盐雾机喷雾工作开始； 五、设备运行 设备运行时：保障电源、水源、气源正常； 设备运行时：压力桶之温度须保持在47±1℃，盐水桶之温度在35±1℃； 设备运行时：试验室的相对温度须保持在85%； 设备运行表求喷雾量。 六、其他 停机：先关闭控制版面喷雾开关→开启除雾开关、待实验箱雾出除干净后才能打开实验箱盖；
本标准规定了中性盐雾试验所使用的设备、试剂和方法。 本标准用于评定金属覆盖层的抗盐雾腐蚀能力，也可用于同一覆盖层的工艺质量比较。由于影响覆盖层腐蚀的因素很多，单一的抗盐雾性能不能代替抗其他介质的性能。所以本标准获得的试验结果，不能作为被试覆盖层在所有使用环境中抗腐蚀性能的依据，也不能作为不同覆盖层在使用中抗腐蚀性能的对比依据。 本标准对于试样的类型、试验周期和试验结果的解释均不作规定，这些内容应由覆盖层或产品标准来提供。 本标准等效采用国际标准ISO 3768-1976《金属覆盖层中性盐雾试验（NSS试验）》。 1 试验溶液 1.1 将化学纯的氯化钠溶于蒸馏水或去离子水中，其浓度为50±5g/L。 1.2 用酸度计测量溶液的pH值，也可以用经酸度计校对过的精密pH试纸作为日常检测。溶液的pH值，可用化学纯的盐酸或氢氧化钠调整。使试验箱内盐雾收集液的pH值为6.5～7.2。 1.3 为避免喷嘴堵塞，溶液在使用之前必须过滤。 2 试验设备 2.1 用于制造试验设备的材料，必须抗盐雾腐蚀和不影响试验结果。 2.2 箱的容积不小于0.2m3，最好不小于0.4m3，聚积在箱顶的液滴不得落在试样上。箱子的形状和尺寸应使得箱内盐雾收集液符合5.2条规定。 2.3 要能保持箱内各个位置的温度达到5.1条规定。温度计和自动控温元件，距箱内壁不小于100mm，并能从箱外读数。 2.4 喷雾装置包括下列部分。 a.喷雾气源：压缩空气经除油净化，进入装有蒸馏水，其温度高于箱内温度数度的饱和塔而被湿化。通过控压阀，使干净湿化的气源压力控制在70～170kpa(0.7～1.7kgf/cm2)范围内； B.喷雾室：由喷雾器、盐水槽和挡板组成，喷雾器可用1个或多个，由试验区的大小而定。挡板可防止盐雾直接喷射在试样上。喷雾器和挡板放置的位置，对盐雾的分布有影响； C.盐水贮槽：要有维持喷雾室内盐水槽一定液位的装置。 注：调节喷雾压力、饱和塔内水温和挡板的位置，使箱内盐雾沉降的速度和盐雾收集液氯化钠的浓度，达到5.2条的规定值。 2.5 盐雾收集器，由直径为10mm的漏斗插入带有刻度的容器所组成。其收集面积约80cm2。箱内至少放2个收集器，一个靠近喷嘴；一个远离喷嘴。要求收集的只是盐雾，而不是从试样或其他部位滴下的液体。 2.6 如果试验箱已作过不同于本规定的溶液的试验时，在使用前必须充分清洗。 3 试样 3.1 试样的类型、数量、形状和尺寸，应根据被试覆盖层或产品标准的要求而定。若无标准，可同有关方面协商决定。 3.2 试验前试样必须充分清洗，清洗方法视试样表面状况和污物性质而定。不能使用会浸蚀试样表面的磨料和溶剂。试样洗净后，必须避免沾污。 3.3 如果试样是从工件上切割下来的，不能损坏切割区附近的覆盖层。除另有规定外，必须用适当的覆盖层，如：油漆、石蜡或粘结胶带等，对切割区进行保护。 4 试样放置 4.1 试样放在试验箱内，被试面朝上，让盐雾自由沉降在被试面上，被试面不能受到盐雾的直接喷射。 4.2 试样放置的角度是重要的。平板试样的被试面与垂直方向成15°～30°，并尽可能成20°。表面不规则的试样(如整个工件)，也应尽可能接近上述规定。 4.3 试样不能接触箱体，也不能相互接触。试样之间的距离应不影响盐雾自由降落在被试面

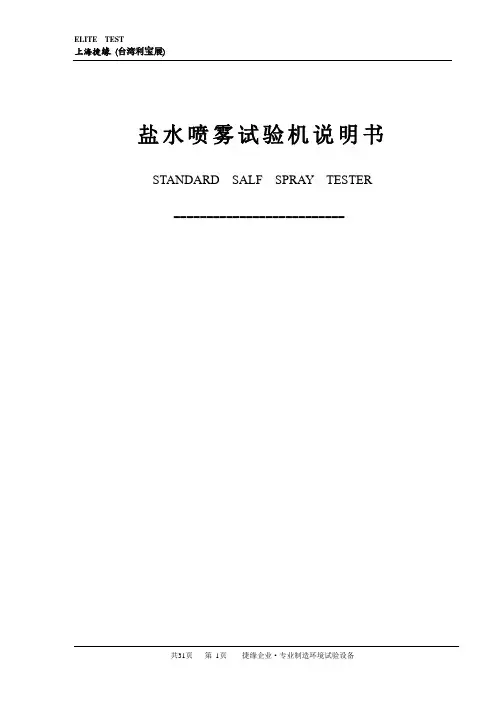

盐水喷雾试验机说明书STANDARD SALF SPRAY TESTER ==========================
盐水喷雾试验机说明书 STANDARD SALF SPRAY TESTER ========================== 目录 ---------------------------- 一、序文. . . . . . . . . 1 页 二、规格. . . . . . . . . 2 页 三、说明. . . . . . . . . 3 页 四、安装. . . . . . . . . 8 页 五、操作使用. . . . . . . . . 10 页 六、保养. . . . . . . . . 13 页 七、故障排除. . . . . . . . . 14 页 八、试验报告. . . . . . . . . 15 页 九、线路配置. . . . . . . . . 16 页 十、试验方法. . . . . . . . . 17 页 十一相关符号. . . . . . . . . 24 页 一、序文 ================= 盐水喷雾试验机是专门测验金属表面经过防锈及各式表面处理后最基本之耐腐蚀试验，适用于电子零件及组件、建筑材料、汽车工业、涂料工业有关电镀、阳极酸化皮膜，及表面涂装之抗腐蚀的设备。 本使用说明书，记述本试验机之结构、安装事项、使用方法、日常保养及故障排除等，为保持本试验机正常运转，发挥其最高使用功能，达到其精确的测验性能。 本试验机符合各种国家及国际标准之规定，如：ASTM、BS、CNS、JIS、 DIN、Fed.Test 、IEC、ISO、MIL-std、NF。
精心整理ASTMB117－2011：操作盐雾测试机1的标准实验方法 本标准是在以固定称呼B117来发行，而跟随在称呼之后的数字则表示为最早发行之年版或是最后发行年版，括号内之号码则表示该版本经确认之最后年版，如果后面又加上括号内并含一希腊字母时则代表在最后版本确认后还有编辑上的修改。本标准已由国防部核准使用。 1.范围 1.1本实验方法包含了仪器、程序以及为了建立与保持盐水喷雾试验环境所要求之条件。附录X1描述可被使用之适合的试验机。 1.2 1.3以 1.4 2. B368 D1654 pH E691 G85 3. 3.1 3.2 3.2.1 3.2.2 2/15 3.3暴露于盐水喷雾结果的再现性是高度取决于试验试件的种类所选择的评估准则，以及操作变异的控制。在任何试验程序中，在建立结果的变异应包括充分的复制。当类似的试件于不同的雾室中试验，即使试验条件是大约相同且介于本实验所规定的范围内，还是有可能发觉其变异性。 4.仪器 4.1盐雾试验所需之仪器包括了雾室、盐水溶液槽、适当供应的压缩空气、一个或多个雾化喷嘴、试件支撑板、加热雾室的设备及必要的控制方法。只要所获得的条件符含本练习的需要，则仪器的大小及细部构造均是可选择的。 4.2积聚在顶板上或雾室盖子上的溶液水滴应不可让其滴落在暴露的试件上。
4.3自试件上滴落的溶液水滴，不可再回收到溶液槽内供下次再喷洒。 4.4结构上的材料应不能影响到雾室的腐蚀。 4.5本实验所使用之所有的水应符合D1193规范上所述之TypeIV水(除非受本实验限制氯 与钠可被忽略)。这并不适用于水龙头流出水。所有提到的其它的水将被归类为试药级。 5.T试验件 5.1试验件的型式及数量和试验结果的评估条件均应在被试验材料或产品的规范中加以定 义，或是应由买卖双方的同意条件而定。 6.试验件的准备 6.1试件应予以适当地清洁，清洁的方式是可选择的取决于其表面的本质条件及其覆盖的污物而定， 6.2或是由 后要依 6.3 6.4 6.5 / 注1、腊、 7. 7.1 7.1.1 7.1.2 7.1.3每个试件应被放在能够被盐雾喷洒到的位置上。 7.1.4自试件上滴落的盐液不可再掉在其它任何的试件上。 注2、适当的固定架/支撑板的结构或披覆之材料如：玻璃、橡胶、塑料或有适当 披覆的木板。裸露的金属不宜被使用。试件最好能自下方或侧边上予以支撑。有 槽的木条适合作为平面板的支撑。若要达到试件所规定的定点位置，可将其悬挂于玻璃钩或涂腊的细绳下，若有必要的话可在试片的下方另借着二次支撑来达到目的。 8.盐水溶液
盐雾试验箱标准中制定的盐溶液 盐雾试验箱的盐溶液应当按溶解比例为5±1份的氯化钠，和95份的水配置，水要符合说明D1193类型Ⅳ中的要求（除了本规程对氯离子的限制外，钠离子可以忽略）。对于盐的化学成分要谨慎小心才行，使用的盐应为氯化钠，总的杂质量不超过0.3%。除氯离子外的其他卤素离子（溴离子、氟离子和碘离子）的含量应低于盐的含量的0.1%（质量），铜离子含量要小于总量的0.3ppm，添加抗结剂的氯化钠不允许使用，因为此类添加剂起抗腐蚀剂的作用。表1列出了的杂质含量的限制。 表1 氯化钠中杂质最大允许含量A,B,C A、用于计算已知水的质量的5%的盐溶液，可用下面通用的公式计算所需的盐的量： 0.053*水的总量=所要求的NaCl的量 水的密度是1g/ml ，计算配置1升5%盐溶液所需要的盐的克数，用1000g乘以0.053（35.27盎司，1升水的质量）。 这个公式的结果是，为配置5%质量的盐溶液，每升水所需的NaCl为53g（1.87盎司）。 上面公式中氯化钠使用的乘数0.053由下列计算得出： 1000g（1升水的质量）除以0.95（总质量中水占95%的比例）得出1053g，这个1053g是含5%浓度氯化钠的1升水的总质量。1053g减去原始1升水的质量1000g，得到氯化钠的质量是53克，氯化钠的质量53g除以水的重量1000g，得出氯化钠的系数0.053。 例如：混合200升（52.83加仑）含5%氯化钠浓度的溶液，把10.6kg（23.37磅）的氯化钠加入到200升（52.83加仑）的水里面，200升水的重量是2000 000g，2000 000g水乘以0.053（氯化钠系数）=10600g氯化钠，或10.6kg氯化钠. B、为确保在混合溶液时达到合适的盐溶液浓度，需要注意检测溶液时，使用盐液密度计或使用液体比重计来测量，当使用盐液密度计测量时，测试结果在25℃（77°F）下是4%----6%。 C、如果使用的盐的纯度＞99.9%，卤素离子的含量可以忽略，因为卤素离子的含量不可能大于等于0.1%。如果盐的纯度比较低，需要测试卤素离子的含量，在35℃（95°F）雾化时，被收集起来的盐溶液的PH值应该在6.5和7.2之间（备注3）。雾化前的溶液不应该有固体悬浮物（备注4），PH值测试应该在23±3℃（73±5°F）条件下，使用合适的对PH敏感的玻璃电极，标准电极，PH值测试系统要符合测试方法E70。 备注3：温度会影响到在室温下由二氧化碳饱和水配置的盐溶液的PH值，可以通过以下三种方法调整PH值。 （1）、在室温下调整盐雾试验箱盐溶液的PH值，在35℃（95°F）时雾化时，收集起来的盐溶液的PH值会高于雾化前的盐溶液，是因为在高温下溶液里二氧化碳挥发而缺失。因此当在室温下调整盐溶液的PH值时，有必要调整到小于6.5以下，这样在35℃（95°F）条件下雾化后收集起来的盐溶液，将满足6.5---7.2的范围要求。在室温下取大约50ml盐溶液样品，缓慢煮沸30秒，然后冷却，再测试其PH值，通过这种操作，当把盐溶液的PH 值调整到6.5---7.2之间时，在35℃（95°F）条件下雾化后收集起来的颜溶液的PH值，将
盐雾腐蚀试验判定标准 盐雾腐蚀试验箱的试验标准与简单介绍 一、腐蚀就是材料或其性能在环境的作用下引起的破坏或变质。大多数的腐蚀发生在大气环境中,大气中含有氧气、湿度、温度变化与污染物等腐蚀成分与腐蚀因素。盐雾腐蚀试验箱盐雾腐蚀就就是一种常见与最有破坏性的大气腐蚀。这里讲的盐雾就是指氯化物的大气,它的主要腐蚀成分就是海洋中的氯化物盐——氯化钠,它主要来源于海洋与内地盐碱地区。盐雾对金属材料表面的腐蚀就是由于含有的氯离子穿透金属表面的氧化层与fmjyh0908防护层与内部金属发生电化学反应引起的。同时,氯离子含有一定的水合能,易被吸附在金属表面的孔隙、裂缝排挤并取代氯化层中的氧,把不溶性的氧化物变成可溶性的氯化物,使钝化态表面变成活泼表面。造成对产品极坏的不良反应。 二、盐雾试验及与实际的联系(KD系列盐雾试验机) 盐雾试验就是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。它分为二大类,一类为天然环境暴露试验,另一类为人工加速模拟盐雾环境试验。人工模拟盐雾环境试验就是利用一种具有一定容积空间的试验设备——盐雾试验箱,在其容积空间内用人工的方法,造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。 它与天然环境相比,其盐雾环境的氯化物的盐浓度,可以就是一般天然环境盐雾含量的几倍或几十倍,使腐蚀速度大大提高,对产品进行盐雾试验,得出结果的时间也盐雾腐蚀试验箱大大缩短。如在天然暴露环境下对某产品样品进行试验,待其腐蚀可能要1年,而在人工模拟盐雾环境条件下试验,只要24小时,即可得到相似的结果。 人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。 1、中性盐雾试验(NSS试验)就是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液,溶液PH值调在中性范围(6～7)作为喷雾用的溶液。试验温度均取35℃,要求盐雾的沉降率在1～2ml/80cm2、h之间。 2、醋酸盐雾试验(ASS试验)就是在中性盐雾试验的基础上发展起来的。它就是在5%氯化钠溶液中加入一些冰醋酸,使溶液的PH值降为3左右,溶液变成酸性,最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。 3、铜盐加速醋酸盐雾试验(CASS试验)就是国外新近发展起来的一种快速盐雾腐蚀试验,
盐雾试验机操作规程 一.目的 盐雾试验机用以检测涂层的耐腐蚀性能。 二.适用范围 可根据客户要求对电镀零件和油漆涂层产品进行盐雾试验。 三.责任 3.1质量部是试验产品检验的归口管理部门； 3.2油漆涂层检验人员负责对产品进行盐雾试验的整个过程。 四.操作程序 4.1设备:经过鉴定符合有关标准的盐水喷雾试验机 4.2盐雾试验溶液的配制: 4.2.1.调制方法：将9.5公升的纯净水倒入专用的塑料桶中，用PH试纸测试其PH值是否在6.5-7.2之间； 4.2.2.PH值若大于7.2则加入少量的冰醋酸； 4.2.3.PH值若小于6.5则加入少量的氢氧化钠； 4.2.4.加入500g氯化钠NaCl，搅拌均匀。 4.3样品:适量和符合要求的试样 4.4操作程序: 1.将自动加水的入水口阀门排水阀和排气阀的开关打开。 2.将隔绝水槽加水至垫板位置。 3.将配制好的氯化钠盐水倒入到盐水补充槽，即自动充填盐水进入试验箱内的预热槽，使盐水流至盐水预热槽。 五.开始试验前，试样必须充分清洗，清洗方法视表面情况及污物的性质而定，不能使用任何会侵蚀试样表面的磨料或溶剂，同时试样切口及因挂钩而造成底材露出部分，或因识别记号所造成的镀层缺陷处，试验前应用透明胶带将以覆盖。放置试样或试片于置物架上，试样在箱内放置的位置，应使受试平板试样与垂直线成15-30°角，试样的主要表面向上，并与盐雾在箱内流动的主要方向平行。特殊试样有很多的主要表面需要同时测试时，可取多件试样置放，务必使每个主要表面能同时进行盐雾试验。 六.试验时，试样之间不得互相接触，也不与箱壁相碰，试样的间距一般不小于20mm，试样上下层必须交叉放置，试样间间隔应能使盐雾自由沉降在试样的主要表面上。一个试样上的盐水溶液不得滴在任何别的试样上。试样识别记号或装配孔应覆于下方。 七.设定试验温度、压力和时间： 将盐水桶和试验室的温度调整至36℃，饱和温度调至 37℃（按“+”为增加，按“—”为减少，H：时）。测试时间一般为24小时（按“△”为增加，按“▽”为减少，按确定键确认），若有特殊要求则可另行设定，在规定的试验周期内喷雾不得中断，只有当需要短暂观察试样时才能打开盐雾箱，开箱检查的时间和次数应尽可能少。 八.按下电源、操作，连续喷雾或间接喷雾按健，先行预温至设定温度，注意试验盖盖上时需小心轻放以免破损。 九.试验结束后，依顺序将开关关闭。取出试样在室内自然干燥0.5-1小时，然后用流动冷水轻轻洗涤或浸渍，以除去沉积在试样表面的盐类，用吹风机吹干后检查，评定试验结果。 十.试验中若有异常之现象，可参照“功能异常判断表”处理。若有故障指示则可依照“故障指示”判断处理。十一.试验结束后，清洗试验内内部，并将加热水槽内的水排放干净。 *加热槽内水的排放——打开红色排水阀 *隔绝水槽内水的排放——将中间矽胶塞拔起 *预热水槽内水的排放——将内部矽胶塞打开 十二.依据“维护事项”对设备进行维护。 十三.试验条件及试验结果必须记录。
盐雾腐蚀试验判定标准 一、腐蚀是材料或其性能在环境的作用下引起的破坏或变质。 大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀试验箱盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。这里讲的盐雾是指氯化物的大气，它的主要腐蚀成分是海洋中的氯化物盐——氯化钠， 它主要来源于海洋和内地盐碱地区。 盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和fmjyh0908防护层与内部金属发生电化学反应引起的。同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氯化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。造成对产品极坏的不良反应。 二、盐雾试验及与实际的联系(KD系列盐雾试验机) 盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱，在其容积空间内用人工的方法，造成盐雾环境来对产品的耐 盐雾腐蚀性能质量进行考核。 它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也盐雾腐蚀试验箱大大缩短。如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。 人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、 交变盐雾试验。 1、中性盐雾试验(NSS试验)是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围(6～7)作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm2.h之间。 2、醋酸盐雾试验(ASS试验)是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。 3、铜盐加速醋酸盐雾试验(CASS试验)是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度 大约是NSS试验的8倍。 4交变盐雾试验是一种综合盐雾试验，它实际上是盐雾腐蚀试验箱中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在
盐雾试验箱安全操作规程 一、开机 接通烟雾机的外供电源和气源→检查压力桶和试验箱排水阀是否关闭、检查进气压力表是否达到2Kg→开启烟雾机操作面板上电源、操作开关→观察控制版面指示是否有低水位和低盐水亮红灯及报警声→出现时要进行加水和加盐水来消除亮灯及报警故障（溶解试药级氯化钠于蒸馏水（或总溶解固体量小于200ppm以下的水中），调配成浓度为5±1%的试验液）→将需测试物品放置到试验箱内（试样之主要表面与铅垂线成15度至30度之倾斜）、同时调整试验产品需测试时间→调整计时器→开启控制版面计时开关、开启喷雾开关→控制版面压力表迅速动作（喷雾压力需设定为1Kg）→盐雾机喷雾工作开始； 二、设备运行 设备运行时：保障电源、水源、气源正常； 设备运行时：压力桶之温度须保持在47±1℃，盐水桶之温度在35±1℃； 设备运行时：试验室的相对温度须保持在85%； 设备运行时：喷雾液量以整个时间计算，在采取容器上，应每小时平均可收集1.0至2.0ml之盐水溶液。喷雾液至少应收集16小时，以其平均值表求喷雾量。 三、其他 停机：先关闭控制版面喷雾开关→开启除雾开关、待实
验箱雾出除干净后才能打开实验箱盖； 保养：每月清洗一次压力桶、实验箱、盐水桶及喷嘴；1周以上时间停用机器需全面清洗干净；（喷嘴拆卸时要轻拿轻放，并用清水冲洗干净） 盐雾试验箱安全操作规程 四、开机 接通烟雾机的外供电源和气源→检查压力桶和试验箱排水阀是否关闭、检查进气压力表是否达到2Kg→开启烟雾机操作面板上电源、操作开关→观察控制版面指示是否有低水位和低盐水亮红灯及报警声→出现时要进行加水和加盐水来消除亮灯及报警故障（溶解试药级氯化钠于蒸馏水（或总溶解固体量小于200ppm以下的水中），调配成浓度为5±1%的试验液）→将需测试物品放置到试验箱内（试样之主要表面与铅垂线成15度至30度之倾斜）、同时调整试验产品需测试时间→调整计时器→开启控制版面计时开关、开启喷雾开关→控制版面压力表迅速动作（喷雾压力需设定为1Kg）→盐雾机喷雾工作开始； 五、设备运行 设备运行时：保障电源、水源、气源正常； 设备运行时：压力桶之温度须保持在47±1℃，盐水桶之温度在35±1℃；
盐雾测试 Salt Fog Test 盐雾试验与实际情况的关系 一、盐雾的腐蚀 腐蚀是材料或其性能在环境的作用下引起的破坏或变质。大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。这里讲的盐雾是指氯化物的大气，它的主要腐蚀成分是海洋中的氯化物盐—氯化钠，它主要来源于海洋和内地盐碱地区。盐雾对金属材料表面的腐蚀是由于含有的氯离子穿透金属表面的氧化层和防护层与内部金属发生电化学反应引起的。同时，氯离子含有一定的水合能，易被吸附在金属表面的孔隙、裂缝排挤并取代氯化层中的氧，把不溶性的氧化物变成可溶性的氯化物，使钝化态表面变成活泼表面。造成对产品极坏的不良反应。 二、盐雾试验及与实际的联系 盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备—盐雾试验箱，在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀
速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。 人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。 (1) 中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用 5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。试验温度均取 35℃，要求盐雾的沉降率在1～2ml/80cm2.h之间。 (2) 醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液 中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性 盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。 (3) 铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验 温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS 试验的8倍。 (4) 交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于 空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部 产生。它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机 械性能有无变化。 三、盐雾试验标准及试验结果的判定 标准是对重复性事物和概述所做的统一规定。盐雾试验标准是对盐雾试验条件，如温度、湿度、氯化钠溶液浓度和PH值等做的明确具体规定，另外还对盐雾试验箱性能提出技术要求。同种产品采用那种盐雾试验标准要根据盐雾试验的特性和金属的腐蚀速度及对盐雾的敏感程度选择。下面介绍几个盐雾试验标准，如GB/T2423.17—1993《电工电子产品基本环境试验规程试验Ka：盐雾试验方法》，GB/T2423.18—2000《电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）》，GB5938—86《轻工产品金属镀层和化学处理层的耐腐蚀试验方法》，GB/T1771—91《色漆和清漆耐中性盐雾性能的测定》。
盐雾腐蚀实验主讲教师:
一、实验目的 ?1．了解盐雾腐蚀的基本原理以及盐雾腐蚀箱的结构与使用。 ?2. 掌握盐雾气氛中金属腐蚀的试验方法。
二、实验原理 盐雾实验是评价金属材料的耐蚀性以及涂层对基体金属保护程度的加速试验方法．该方法已广泛用于确定各种保护涂层的厚度均匀性和孔隙度，作为评定批量产品或筛选涂层的试验方法。近年来，某些循环酸性盐雾实验已被用来检验铝合金的剥落腐蚀敏感性。盐雾试验亦被认为是模拟海洋大气对不同金属（有保护涂层或无保护涂层）最有用的实验室加速腐蚀实验方法。盐雾试验一般包括：中性盐雾（NSS)试验、醋酸盐雾腐蚀(ASS)试验及铜加速的醋酸盐雾(CASS)试验。中性盐雾试验是最常用的加速腐蚀试验方法。
1．中性盐雾试验 本试验适用于很多金属和电镀层的质量控制。有孔隙的镀层可作极短的盐雾喷雾，以免由于腐蚀而产生新的孔隙。根据美国材料试验协会标准，中性盐雾试验条件为：5％（质量比）NaCl，95％（质量比）蒸馏水，喷雾溶液的PH值：6.5-7.2，雾化压缩空气的压力：0.7-1.8Kg/cm2，喷雾箱的温度：35±1℃，盐雾的降落速度：1.6- 2.5ml/h·dm2。
2. 醋酸盐雾试验 为了缩短试验时间，盐溶液中加入醋酸即 为醋酸盐雾试验法。它适用于无机及有机 镀层和涂层（黑色及有色金属）根据美国 材料试验协会标准，醋酸盐雾试验条件为：5％（质量比）NaCl，95％（质量比）蒸 馏水，冰醋酸（CH 3COOH）按雾液的PH 值加溶液PH值为3.1-3.3（25℃），溶液容器的温度54－57℃，喷雾箱的温度35±1℃，雾化压缩空气压力0.7- 1.8Kg/cm2，盐雾降落速度0.7～ 2.0ml/h·dm2。

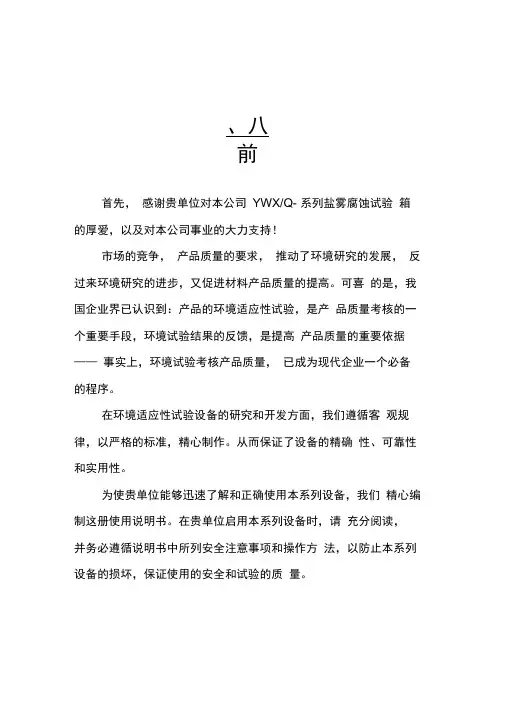

、八 前 首先，感谢贵单位对本公司YWX/Q- 系列盐雾腐蚀试验箱的厚爱，以及对本公司事业的大力支持！ 市场的竞争，产品质量的要求，推动了环境研究的发展，反过来环境研究的进步，又促进材料产品质量的提高。可喜的是，我国企业界已认识到：产品的环境适应性试验，是产品质量考核的一个重要手段，环境试验结果的反馈，是提高产品质量的重要依据——事实上，环境试验考核产品质量，已成为现代企业一个必备的程序。 在环境适应性试验设备的研究和开发方面，我们遵循客观规律，以严格的标准，精心制作。从而保证了设备的精确性、可靠性和实用性。 为使贵单位能够迅速了解和正确使用本系列设备，我们精心编制这册使用说明书。在贵单位启用本系列设备时，请充分阅读， 并务必遵循说明书中所列安全注意事项和操作方法，以防止本系列设备的损坏，保证使用的安全和试验的质量。
