甘蔗制糖的工艺流程是怎样的
甘蔗特性、蔗汁的化学成分及性质，对制糖工艺影响甚大，是选择生产方法及工艺条件的依据。下面跟着一起来看看甘蔗制糖的工艺流程是怎样的。
甘蔗制糖工艺流程之提汁从甘蔗提取蔗汁的方法有压榨法与渗出法。压榨法是对甘蔗通过预处理和压榨设备与渗浸系统相配合提取蔗汁的方法。渗出法是甘蔗经预处理破碎，通过渗出设备和采用一定的流汁系统，蔗料经水和稀糖汁淋渗，使甘蔗糖分不断被浸沥而洗出的方法。
甘蔗压榨法
压榨提汁原理主要是将甘蔗斩切成丝状与片状的蔗料，入压榨机，使充满蔗汁的甘蔗细胞的细胞壁受到压榨机辊和油压的压力而破裂，蔗料被压缩，细胞被压扁的同时排出蔗汁;借助于渗浸系统将从压榨机排出、开始膨胀的蔗渣进行加水或稀汁渗浸，以稀释细胞内的糖分，提取更多的蔗汁。
蔗料相继通过几座三辊压榨机被多次压榨。在蔗料进入末座压榨机之前加水渗浸。加入的水称渗浸水，一般用量为甘蔗量的15~25%。从末座榨出的汁称末座榨出汁，它随即被泵入前一座压榨机作为渗浸液，渗浸进入该座压榨机的蔗料，所榨出的稀汁再作前一座压榨机的渗浸液，如此直至第二座压榨机，这就是糖厂普遍使用的复式渗浸法。
由第一座及第二座压榨机压出的汁合并成混合汁，送清净处理。从末座压榨机排出的蔗料称为蔗渣。蔗渣中水分为45~50%，糖分1~4%，纤维分45~52%，可溶性固体物1.5~6%。蔗渣送锅炉作燃料，或另作其他工业原料。衡量提汁方法的提糖效率用糖分抽出率，其定义为从甘蔗中已被提取的蔗糖对甘蔗中蔗糖的质量百分数。甘蔗糖厂糖分抽出率在92~97%之间。
压榨提汁主要设备包括切蔗机、压榨机及其驱动装置、渗浸系统及相应的输送设备。切蔗机由蔗刀及驱动装置组成。压榨机由3个辊子及机架构成。三辊压榨机的辊被装嵌成三角形，视其所处位置分别称为顶辊、前辊和后辊。顶辊与前、后辊间有一定的间隙。3个辊的轴端带有传动齿，由原动机如电动机、汽轮机或蒸汽机经减速装置驱动顶辊，从而使3个榨辊以相同的速度转动。
甘蔗糖厂生产能力，以糖厂每日压榨甘蔗吨数来表示。处理甘蔗的能力与压榨机座数、甘蔗破碎度、压榨辊直径与长度、辊子转速、甘蔗纤维分和对糖分抽出的要求等因素有关。通常，糖厂采用4~6座压榨机组成一压榨机列。亦有采用2列、3列，以适应生产的需要。
蔗汁的化学成分，随甘蔗的化学成分、甘蔗收获后存放时间和环境等不同而变化。表1 [蔗汁成分]为蔗汁化学成分。
80年代后期以来，甘蔗提汁技术一方面倾向于加强甘蔗预处理，使破碎度提高到70~80%;注重采用高位入料槽，或者采用压力入料辊(又称齿状入料辊)两个与传统的三辊压榨机组成五辊压榨机，以强化压榨机的入料，并进行预压缩，从而提高压榨机生产能力;另方面
在渗浸工艺上，又在复式渗浸系统的基础上，采用压榨机出来的稀汁的大部分回流本座压榨机，使在不增加渗浸水量的前提下增加渗浸液量，使蔗渣含液量达到饱和，呈饱和渗浸，充分渗浸与稀释蔗料的残留糖分，达到进一步提高糖分抽出的目的。
压榨法耗用钢材与电力较多，但它具有的处理甘蔗能力适应性强、技术管理方便和运行可靠等优点，使之迄今仍是甘蔗提汁的主要方法。
甘蔗渗出法
甘蔗渗出法的基本原理是利用甘蔗细胞中的细胞质与细胞壁之间有一层细胞质膜，对细胞外面的物质能起选择吸收的渗透作用。因此，可以应用固―液萃取的浸沥操作，通过洗涤、稀释、浸透和扩散作用把甘蔗中蔗糖分子转移于渗出汁中，达到提取糖分的目的。
甘蔗渗出法提汁工艺主要包括甘蔗预处理、糖分渗出和湿蔗渣脱水。渗出工艺又可分成两类:一类是蔗丝渗出，甘蔗经预处理成蔗丝后进入渗出器，经渗出水和稀汁渗浸得渗出汁;一类是蔗渣渗出，是甘蔗预处理后的蔗丝先经一台压榨机，榨取相当于甘蔗含糖的60~80%的原蔗汁后，再进入渗出器作进一步的渗出提汁，压榨出原蔗汁与渗出汁合并成混合汁送清净处理。从渗出器出来的蔗料称湿蔗渣，水分约85%，入脱水设备脱水，将水分降至50%以下，送锅炉作燃料或作其他工业原料。脱水设备所得稀汁称脱水汁，通常经加入磷酸、石灰和加热等化学、物理方法清净处理，清汁导回渗出器以助萃取和多回收糖分。渗出法糖分抽出率与压榨法大体相同。
甘蔗预处理工艺要求的甘蔗破碎度，对蔗渣渗出法为75~80%，对蔗丝渗出法达到85~90%，蔗丝幼细、片状，蔗屑不应过多，以利于更有效地渗出甘蔗糖分。预处理设备常用撕裂机或重锤式撕裂机，切蔗机或其组合设备。脱水设备多用三辊压榨机。渗出器有多种形式，主要有Silver型、BMA型、De Smet型、DdS型和Saturne 型等。不同形式的渗出器各具特点，但工艺效果大致相同。各种渗出器都具有使蔗料连续向前移动或旋转推前的运动构件、分级渗淋系统。预处理的蔗料送入渗出器的一端，在另一端加入约甘蔗量25%的渗出水，以渗淋萃取糖分，并从此端排出湿蔗渣。借助多级渗淋系统，使蔗料与萃取液经受多级逆流渗滤，渗出汁自入蔗料端排出。渗淋系统级数，蔗丝渗出用12~18级，渗出时间20~35分钟;蔗渣渗出用8~12级，渗出时间16~26分钟。渗出温度是通过加热渗淋稀汁，使维持渗出器内热裂区渗出汁温度在80~90℃，最终渗出汁温度在50~65℃。影响渗出糖分抽出效率的主要因素，是甘蔗破碎度、渗出温度、时间和渗出水加入量。渗出器生产能力主要取决于它的规范尺寸和流过蔗料层的蔗汁流速。而影响蔗汁流过蔗料层速度的因素是甘蔗质量、预处理破碎度、蔗料层厚度、脱水汁质量和渗出温度。
渗出提汁法具有省钢材、省动力、省投资、省维修费用等优点。但技术管理要求较高，耗用蒸汽较多。
甘蔗制糖工艺流程之清净借助清净剂和加热所起的化学和物理化学作用，并通过固液分离方法，尽可能除去混合汁中影响蔗糖结晶的各种非糖物质，获得色值较低、清晰、较纯净的清净汁。
甘蔗制糖方法是以清净过程中使用的主要清净剂来命名。各产糖国家用甘蔗生产白砂糖、粗糖的通用清净方法主要有亚硫酸法、石灰法和碳酸法。
亚硫酸法采用石灰和二氧化硫为主要清净剂。混合汁经预灰(图2[ 亚硫酸法工艺流程])、一次加热、硫熏中和、二次加热后入沉降器，分离出清净汁和泥汁泥汁经过滤得滤清汁，它与清净汁混合再经加热、多效蒸发成糖浆，再经糖浆硫熏得清糖浆作结晶原料。
亚硫酸法工艺原理主要是利用亚硫酸离子与钙离子反应生成亚硫酸钙粒子，吸附蔗汁中的色素;加热凝聚胶体物质与加速沉降;调节中和pH值而达到某些非糖物的凝聚点而生成沉淀等化学和物理化学的作用以达到清净的目的。预灰与一次加热对蔗汁中微生物的繁殖亦会起到抑制的作用。
亚硫酸具还原性，是一种漂白剂。它把色素暂时还原成无色物质，当与空气长期接触又会渐渐呈色。这就是亚硫酸法制得的白砂糖放置时间较长会变黄的原因之一。
蔗糖在酸性条件下会水解成葡萄糖与果糖等分子混合物，称为转化糖。由于其具还原性，制糖工业又称之为还原糖。还原糖在酸性溶液中稳定，在碱性溶液中当温度较高时则迅速分解，生成有机酸如己糖二酸、葡萄糖酸等及深色的络合物。这些物质不易除去。深色的络合物还影响产品色值。糖浆硫熏控制调节其pH值，是为了防止结晶时还原糖分解，增加色值，并利用亚硫酸的漂白作用降低色值和粘度。
硫熏中和过程的二氧化硫是借燃硫炉燃烧硫磺时生成。气态二氧
化硫由类似水喷射式真空抽吸器的多喷嘴立式管道硫熏中和器抽入。在管道内与作喷射的蔗汁充分接触，反应生成亚硫酸。同时，在该器尾管及储汁箱分几点加入石灰与之中和，从而完成硫熏中和工艺过程。
加热设备大多采用多程列管式加热器。泥汁过滤普遍采用转鼓式真空吸滤机，亦有采用通用的板框式压滤机。带搅拌连续沉降器(又称Dorr式沉降器)是沉降分离设备之一。它以隔板分成4或5层，顶层为凝聚层，底层为泥汁增浓层，中间几层为沉降层。清净汁主要从各沉降层放出。泥汁借助于该器中心轴慢慢带动它的泥汁耙，使之流向底层而放出，达到沉降分离的目的。
在亚硫酸法流程中，通常还用磷酸作辅助清净剂。它与石灰作用形成絮凝状的沉淀。它对部分非糖物和色素具有较强的吸附作用。制糖工业界普遍认为，混合汁中含有效五氧化二磷300~400ppm，清净可获良好的效果。
2002-2012年，糖厂广泛使用一种能起絮凝作用的人工合成的聚合电解质，又称絮凝剂。它是一类高分子化合物。常用的有聚丙烯酰胺，分子量在200万到2000万左右。它的用量极少，几个ppm 便足以促使粒子聚成粗大的絮状团粒，加速沉降及过滤。
在亚硫酸法流程的基础上，应用絮凝剂，利用蔗汁在碱性条件下能大量析出胶体、色素和部分无机盐，采用以气浮分离技术先使凝聚的粒子上浮而除去大部分非糖物，然后将它的碱性清汁用磷酸中和后入沉降器的新工艺。所得清净汁的色值比原亚硫酸法降低30~40%，
从而提高白砂糖质量。利用气浮分离技术，对亚硫酸法糖浆进行清净处理，同样可达到改善糖浆质量，提高白砂糖质量的目的。
石灰法以石灰为主要清净剂。将混合汁预灰至pH6.4，加热至60℃，然后加灰中和至pH7.6~8.0，再加热至100~102℃，入沉降器分离出清净汁与泥汁。泥汁过滤得滤清汁与清净汁混合，经多效蒸发得糖浆以供结晶用。
石灰法流程简单，设备少，只靠加灰中和蔗汁生成较少量的沉淀物与加热的凝聚作用，清净过程除去的非糖物和色素较少，适用于生产粗糖。
碳酸法以石灰和二氧化碳为主要清净剂的蔗汁清净法。其工艺流程(图3[碳酸法工艺流程])为:混合汁经一次加热、预灰，然后在加入过量的石灰乳的同时通入二氧化碳进行一次碳酸饱充，使产生大量钙盐沉淀，随即加热、过滤得一碳清汁，再经第二次碳酸饱充，然后加热、过滤，得二碳清汁，又经硫熏、加热、蒸发成糖浆。然后进行硫漂使pH降至5.8~6.4，供结晶之用。
碳酸法工艺原理主要是利用一碳饱充过程反应生成的大量碳酸钙粒子对胶体、色素及其他非糖分的良好吸附作用，达到降低色值和提高清汁纯度的目的但由于蔗汁含还原糖较多，为了避免在高温，强碱条件下分解，一碳加石灰量为蔗汁的1.5~2.0%，一碳适宜的pH 为10.5~11，相当于0.03~0.05克CaO/100ml的饱充碱度。随后的二碳饱充控制pH为8.0~8.4二碳饱充是通过进入CO，尽可能完全地沉淀溶解在一碳清汁中的石灰和钙盐，并吸附部分杂质和色素，
进一步提高清净汁的质量。
二碳清汁通入SO,是使清汁在接近中性的条件下蒸发成糖浆，以避免还原糖的破坏而增加色值，同时糖浆粘度也得到降低。这一工艺作用不能以在二碳饱充时通入过量的CO来达到，因为这样会增加钙盐含量和影响清净效果。
碳酸法糖厂均备有石灰窑，石灰石在窑中煅烧产生的CO和CaO 供该法生产工艺所需。
碳酸法的清净效果优于亚硫酸法，产品质量较好。但清净耗用物料较多，成本较高，且滤泥处理比较困难。碳酸法工艺流程比亚硫酸法复杂，操作技术要求较高。
甘蔗制糖的工艺流程是怎样的
甘蔗制糖流程。 1.压蔗前的甘蔗预处理 甘蔗预处理主要通过破碎设备将甘蔗斩切`撕裂，使甘蔗充分破碎，便压缩机收获甘蔗夹带的沙泥`石块等杂物较多，要经洗涤`出沙后，才能进行破碎。 2.压榨 甘蔗进入压缩机组后，通过多重压榨，多重渗浸来提取糖分，这是整个压缩工段的主要部分。甘蔗经压榨后，分汁和蔗渣，要分别运走，使压榨工作能正常进行。混合汁中含有较多蔗屑，还要通过曲塞隔除，收回的蔗屑要送回压蔗机处理。 3.蔗汁的清洗 提汁工段送来的混合汁为暗绿色的混浊液体，其主要成分是蔗糖，此外还含有不溶性的非糖杂质。如叶绿素`蔗屑`泥土等悬浮物质，以及可溶性的非糖杂质，如各种有机盐`胶体物质和无机盐等。清洗方法一般是将混合汁加热和加化学药剂，使杂质行成沉淀，然后将沉淀分离，以获得清澈透明`色度低的汁。为了取得除去非糖质的最大效果，还应使沉淀物有良好的沉淀性能和过滤性能，以便于分离。 4.蔗汁的蒸发 为了减少全厂蒸气的消耗量，二次蒸气的利用是一条主要途经，因而行成了糖厂热力经济研究的中心，可问题之一。从蔗汁蒸发出来的二次蒸气的潜能，它不仅可以用于下一次加热，也可以引出供其它设备用，还可以将其抽出经压缩提高压力后作为首效蒸发罐的加热蒸汽。从蒸发罐抽出并用于其他设备的二次蒸汽，通常都在二次蒸汽的管道上抽出，但也有在下一效的汽鼓中引出的，这可提高汽鼓中蒸汽的流速和充分排除不凝气体，因而可提高下一放的蒸发放能。 5、蔗糖的结晶 清汁经蒸发浓缩，成为60—65B力，温度为60℃左右的糖浆，称为粗糖浆。必须再进一步加以浓缩使之析出结晶。煮成的结晶。和糖蜜的混合物称为糖膏。糖膏卸下后，再降温冷却，使蔗糖的析出较完全，并使原有和结晶继续长大，这个过程就是助晶。助晶后的糖膏通过高速回转离心机使蔗糖结昌与糖蜜分离开来，分离得到的白砂糖再经干燥，筛分，得到一定规格的产品，即成为成品的白砂糖。 三、白砂糖的包装 袋装每包规格100Kg，目前一般用塑料袋包装，袋为两层，内层为塑料薄膜袋，外层为尼龙带编织袋，规格为50Kg，也有Kg袋的塑料袋包装，多用于优级糖或精白糖。经包装后的成品，按编号取样分析，如质量标准合格，即可送入库。
热轧钢管生产工艺流程 2．1 一般工艺流程热轧无缝钢管的生产工艺流程包括坯料轧前准备、管坯加热、穿孔、轧制、定减径和钢管冷却、精整等几个基本工序。 当今热轧无缝钢管生产的一般主要变形工序有三个：穿孔、轧管和定减径；其各自的工艺目的和要求为： 2.1.1 穿孔：将实心的管坯变为空心的毛管；我们可以理解为定型，既将轧件断面定为圆环状；其设备被称为穿孔机。对穿孔工艺的要求是：首先要保证穿出的毛管壁厚均匀，椭圆度小，几何尺寸精度高；其次是毛管的内外表面要较光滑，不得有结疤、折叠、裂纹等缺陷；第三是要有相应的穿孔速度和轧制周期，以适应整个机组的生产节奏，使毛管的终轧温度能满足轧管机的要求。 2.1.2 轧管：将厚壁的毛管变为薄壁（接近成品壁厚）的荒管；我们可以视其为定壁，即根据后续的工序减径量和经验公式确定本工序荒管的壁厚值；该设备被称为轧管机。对轧管工艺的要求是：第一是将厚壁毛管变成薄壁荒管（减壁延伸）时首先要保证荒管具有较高的壁厚均匀度；其次荒管具有良好的内外表面质量。 2.1.3 定减径（包括张减）：大圆变小圆，简称定径；相应的设备为定（减）径机,其主要作用是消除前道工序轧制过程中造成的荒管外径不一（同一支或同一批），以提高热轧成品管的外径精度和真圆度。对定减径工艺的要求是：首先在一定的总减径率和较小的单机架减径率条件下来达到定径目的，第二可实现使用一种规格管坯生产多种规格成品管的任务， 第三还可进一步改善钢管的外表面质量。 20 世纪80 年代末,曾出现过试图取消轧管工序,仅使用穿孔加定减的方法生产无缝 钢管，简称CPS,即斜轧穿孔和张减的英文缩写）,并在南非的Tosa厂进行 了工业试验，用来生产外径：33 .4?179 .8 mm，壁厚3.4?25mm的钢管，其中定径最
中国的制糖历史 中国是世界上最早制糖的国家之一。早期制得的糖，主要有饴糖、蔗糖，而饴糖占有更重要的地位。 将谷物用来酿酒造糖。是人类的一大进步。 《诗经·大雅》中就有：“周原朊朊，堇荼如饴”，意思是：周的土地十分肥美，连堇菜和苦苣也象饴糖一样甜。 这说明，中国远在西周时代，就有了饴糖。 饴糖，被认为是世界上最早制造出来的糖。 饴糖，属淀粉糖，所以也可以说，淀粉糖的历史最为悠久。 饴糖，用米（淀粉）和麦芽，经过糖化熬煮而成，呈粘稠状，俗称麦芽糖。 自西周创制以来，饴糖在中国民间流传普遍，广泛食用。西周至汉代的史书中，都有饴糖食用、制作的记载。 其中，北魏贾思勰所著的《齐民要术》第89篇中，记述最为详尽。对饴糖制作的方法、步骤、要点等都作了叙述，为后人长期沿用。时至今日，街边还有小贩在售卖麦芽糖。 但是，现代通常所说的制糖，是指以甘蔗、甜菜为原料的制糖。 甘蔗制糖，最早记载于公元前300年的印度《吠陀经》和中国的《楚辞》。 中国和印度，是世界上最早种植甘蔗的国家，也是两大甘蔗制糖发源地。在世界早期制糖史上，中国和印度占有重要地位。 在中国，最早记载甘蔗种植的，是在东周时代。 公元前4世纪的战国时期，已有对甘蔗初步加工的记载。屈原《楚辞·招魂》：“胹鳖炮羔，有柘浆些”。这里的“柘”即是蔗，“柘浆”是从甘蔗中取得的汁。说明早在战国时代，楚国已能对甘蔗进行原始加工。 西晋陈寿所著的《三国志·吴书·孙亮传》中，有“亮使黄门以银椀并盖，就中藏吏取交州所献甘蔗饧……”的记述。 交州，在现在的广东、广西一带，与上述的楚国，同是中国的南方，是中国甘蔗制糖最早的地区。 甘蔗饧，是一种液体糖，呈粘稠状，是将甘蔗汁浓缩加工至较高浓度（粘稠），便于储存食用。这里的加工技术已经提高了一大步。
酸轧工艺流程 1#张力辊 2#张力辊 1#纠偏辊 入口活套（2#、3#纠偏辊） 3#张力辊 破鳞拉矫机 4#张力辊 酸洗槽 4#纠偏辊 漂洗槽 烘干机 5#张力辊 5#纠偏辊 酸洗出口活套 6#纠偏辊 月牙剪 7#纠偏辊 切边剪（碎边剪） 6#张力辊 去毛刺辊 8#纠偏辊 联机活套（9#纠偏辊） 10#纠偏辊 7#张力辊 11#纠偏辊 8#张力辊 入口液压剪 三辊稳定辊 1#---5#轧机 板形仪 出口夹送辊 转鼓式飞剪 卡罗塞尔卷取机 出口步进梁 打捆 称重 标识 步进梁 双切剪 矫直机 激光焊机 开卷机 轧后库 成品卷
酸轧工艺说明 钢卷运输 在酸洗入口段，钢卷的运输由步进梁、托辊站、钢卷旋转装置、No.1/ No.2 上卷小车等组成。平行于酸轧机组中心线。No.1/ No.2 上卷小车分别垂直于酸轧机组中心线。 用车间行车将原料库内存放的热轧钢卷吊放到步进梁运输机上，钢卷经过测量宽度、对中、拆除捆带、旋转等操作后，由步进梁将钢卷运到入口 No.1 固定鞍座上，入口往返小车根据生产情况可以将钢卷从入口 No.1 固定鞍座送到No.2 固定鞍座上。上卷小车根据开卷状况进行接卷。然后钢卷由上卷小车输送到等待位置。在等待位置，上卷小车调整钢卷中心与开卷机芯轴中心重合后，再将钢卷运到开卷机卷筒上。钢卷带头由夹送穿带装置送到夹送矫直机矫平后，带头送至入口分切剪进行切头，当前一个钢卷还在生产时，带头将自动停留在 No.2 转向夹送辊前的等待位置。 入口段 在上一个钢卷的带尾快要甩尾之前，开卷机上的自动停车装置将及时对入口段进行减速，当达到甩尾速度时，处理器的矫直辊压下，同时焊机后 No.1 张力辊的压辊也压下。一旦带尾离开开卷机，其卷筒立即收缩，同时夹送辊和矫直机抬起。然后，如前所述，可以进行下一个钢卷相同的穿带程序。被矫直的带尾送进入口分切剪，切去不合格部分。通过分切剪前的对中装置，可以进行直角剪切。矫直辊压下深度根据来料钢种和规格自动设定，并可人工干预。然后带尾进入焊机，在带尾停止之前，焊机出口夹送辊与No.1张力辊之间形成活套之后在焊机内完成带尾的定位、对中及夹紧等操作。在分切剪剪切过程中，分切剪前的废料夹送辊上辊压下，然后将废板送到废料运输机上运到厂房外的废料斗中。当上一卷带钢的带尾离开 No.2 转向夹送辊，已经在 No.2 转向夹送辊前等待位置的另一个通道已切好的带头向前送入焊机。在带头到达焊机内的挡块位置后，将与带尾一样进行自动定位、对中及夹紧。带头、带尾相互对齐后，焊机将启动自动剪切和焊接，包括焊缝检查、冲月牙等。 焊机焊接操作全部完成后发出信号，在入口段准备就绪后启动入口段运行。当入口段开始加速时，No.1 张力辊的压辊抬起，然后加速到设定的充套速度快速充套。活套充满后入口段降速至工艺段正常生产速度。 No.1 纠偏辊用来纠正入口段的带钢跑偏，使带钢对中进入入口活套。活套内的带钢跑偏通过 No.2 纠偏辊纠正，活套出口的 No.3 纠偏辊保证带钢对中进入拉伸破鳞机前的传动转向辊。带压辊的传动转向辊用来补偿由于加减速而引起的张力波动，这样可以保证拉伸破鳞机前的入口带钢张力保持恒定。除尘系统用来抽掉处理器和拉伸破鳞机的氧化铁皮粉尘，以减少车间内的灰尘含量。 工艺段 临时停车，酸洗槽的酸液可自动排放到循环罐内。酸洗槽酸液的串级逆流也是通过循环罐实现的。 各个酸洗槽内的酸洗工作条件如下： 总酸量游离酸Fe2＋工艺温度 1#酸洗槽200g/l 30~50g/l 110~130g/l 70-85℃ 2#酸洗槽200g/l 80~100g/l 80~100g/l 70-85℃
工艺流程简述 1、反应-再生部分 原料油由装置外原料油储罐进入本装置原料油罐（V2201），经原料油泵(P2201/A、B)升压与轻柴油(E2211/A、B)、循环油浆(E2207)换热，换热后温度至200℃左右，与回炼油混合后分四路经原料油雾化喷嘴进入提升管反应器（R2101A），回炼油浆经原料油喷嘴上方单独的—组喷嘴进入提升管反应器，在此与高温再生催化剂接触并迅速升温、汽化，催化剂沿提升管向上流动的同时，原料不断进行反应，生成汽油、轻柴油、液化气、干气、中段油、回炼油、油浆等气相产物，同时生成的焦炭覆盖在催化剂表面，使其裂化活性、选择性逐步降低，成为待生催化剂，反应油气与待生催化剂经提升管反应器出口粗旋迅速分离。进入沉降器（R2101）之后，夹带有少量催化剂的油气经单级旋风分离器分离催化剂后，离开沉降器进入分馏塔（T2201）。 为促进氢转移等二次反应和减少热裂化反应，降低干气、焦炭产率，提高轻质油品收率，在提升管中上部（第一反应区出口）设置有常压直馏汽油、自产粗汽油或除氧水作为反应终止剂的注入点，以增加操作灵活性和弹性。 积炭的待生催化剂自粗旋料腿及沉降器单级旋风分离器料腿进入汽提段，在此与过热蒸汽逆流接触，以置换催化剂所携带的油气，汽提后的催化剂经待生立管、待生塞阀、待生立管套筒进入再生器（R2102）的密相床，在690℃的再生温度、富氧、CO助燃剂存在的条件下进行逆流完全再生，催化剂活性得到恢复后，经再生立、斜管及再生滑阀进入提升管反应器底部，在予提升蒸汽（干气）的提升下，完成催化剂加速、分散过程，然后与雾化原料接触循环使用。
再生过程的过剩热量由内取热器取走恒定热量后，仍然过剩的热量由外取热器（R2103）取走。再生器的部分催化剂由外取热入口管进入外取热器壳程，在流化风的作用下，呈密相向下流动在流经翅片管束间降温冷却，冷却后的催化剂经外取热器返回管由提升风提升返回再生器密相床层中部，外取热器流化风、提升风由增压机(B2103/A、B)提供。 再生器烧焦所需的主风由主风机提供，主风自大气进入主风机（B2101），升压后经主风管道、辅助燃烧室（F2101）及主风分布管进入再生器。 再生烟气经四组二级旋风分离器分离催化剂后，经三旋（CY2104）分两支，一支进烟机回收系统，进入烟气轮机（BE2101）膨胀作功以驱动主风机（B2101）；另一支经双动滑阀调节压力后与烟机出口烟气合并，进入余热锅炉回收烟气的热能，使烟气温度降至180℃左右，最后经烟囱排入大气。当烟机停运时，主风由备用主风机（B2102）提供，此时再生烟气经三级旋风分离器分离催化剂后由双动滑阀及降压孔板（PRO2101）降压后进入余热锅炉。 开工用的催化剂由冷催化剂罐（V2101）或热催化剂罐（V2102）用非净化压缩空气输送至再生器，正常补充催化剂可由催化剂小型加料线输送至再生器。CO助燃剂由助燃剂加料斗（V2110）、助燃剂罐（V2111）用非净化压缩空气经小型加料管线输送至再生器。 生产所用的催化剂运进装置，通过催化剂加料斗（V2104）送至冷催化剂罐（V2101），正常由小型加料线向再生器补充新鲜催化剂。停工时由大型卸料线卸出催化剂至热催化罐。三级旋风分离器回收的催化剂，由三旋回收催化剂储罐（V2112）用非净化压缩空气间断送至废催化剂罐（V2103）。
轧钢生产工艺流程介绍 1、棒材生产线工艺流程 钢坯验收f加热f轧制f倍尺剪切f冷却f剪切f检验f包装f计量f入库 (1)钢坯验收=钢坯质量是关系到成品质量的关键，必须经过检查验收。 ①、钢坯验收程序包括：物卡核对、外形尺寸测量、表而质量检查、记录等。 ②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。 (2)、钢坯加热 钢坯加热是热轧生产工艺过程中的重要工序。 ①、钢坯加热的目的 钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。 ②、三段连续式加热炉 所谓的三段即：预热段、加热段和均热段。 预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。(一般预加热 到 300?450°C) 加热段的作用：对预加热钢坯再加温至1150?1250°C,它是加热炉的主要供热段，决定炉子的加热生产能力。 均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。 ③、钢坯加热常见的几种缺陷 a、过热钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑
性。过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹， 影响钢材表而质M和力学性能。 为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。 b、过烧 钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化 合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过 烧。 过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。 过烧钢除重新冶炼外无法挽救。 避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和 待轧制度，避免温度过高。 ( C、温度不均 钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。温度不均的钢坯，轧制时轧件尺寸精度难以稳定控制，且易造成轧制事故或设备事故。 避免方法：合理控制炉温和加热速度；做好轧制与加热的联系衔接。 d、氧化烧损 钢坯在室温状态就产生氧化，只是氧化速度较慢而己，随着加热温度的升高氧化速度加快，当钢坯加热到1100-1200°C时，在炉气的作用下进行强烈的氧化而生成氧化铁皮。氧化铁皮的产生，增加了加热烧损，造成成材率指标下降。 减少氧化烧损的措施：合理加热制度并正确操作，控制好炉内气氛。 e、脱碳 钢坯在加热时，表面含碳量减少的现象称脱碳，易脱碳的钢一般是含碳量较高的优

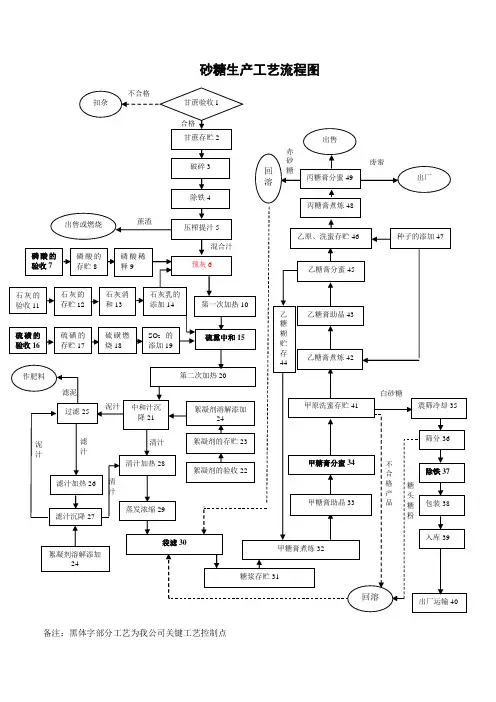

砂糖生产工艺流程图
